SD1600V - Pila SCHEPPACH - Bezplatný návod k obsluze

Značka	Scheppach
Model	SD1600V
Typ produktu	Vykružovací pila (pila na vykružování)
Síťové napětí	220-240 V ~ 50 Hz
Příkon	80 W (S1) / 120 W (S6 30 %)
Počet zdvihů	500 - 1 700 min⁻¹
Zdvih (zvedací pohyb)	12 mm
Rozměry stolu	415 x 255 mm
Sklon stolu	0° až 45° doleva
Max. výška řezu při 0°	50 mm
Max. výška řezu při 45°	22 mm
Délka pilového listu	Přibližně 134 mm
Hmotnost	12,0 kg
Hladina akustického tlaku (LpA)	66,9 dB(A) (nejistota 3 dB)
Hladina akustického výkonu (LWA)	79,9 dB(A) (nejistota 3 dB)
Hlavní funkce	Rovné, zakřivené a vnitřní řezy; nastavení rychlosti; pracovní osvětlení; odsávání třísek
Bezpečnost	Ochrana listu, nouzové zastavení, bezpečnostní spínač proti opětovnému spuštění, jemná pojistka
Údržba	Pravidelné čištění, mazání os každých 25-30 h, výměna uhlíkových kartáčů
Opotřebitelné díly	Pilové listy, stůl, uhlíkové kartáče
Obecné informace	Pouze pro domácí použití; neřežte kulaté dřevo; používejte vhodné odsávání

Často kladené otázky - SD1600V SCHEPPACH

Jaké materiály mohu řezat pilou Scheppach SD1600V?

SD1600V je určena pro řezání dřeva, plexiskla, GFK (skleněnými vlákny vyztužený plast), pěny, gumy, kůže a korku. Nepoužívejte k řezání kulatého materiálu.

Jak vyměnit pilový list?

Vždy odpojte přístroj. Sejměte stůl, povolte napínací páku, poté povolte horní a dolní upínací šrouby pomocí přiloženého imbusového klíče 3 mm. Vyjměte list shora. Při montáži vložte list zuby dolů, nejprve jej upevněte do spodního držáku, poté do horního a napněte pákou.

Jak nastavit rychlost řezání?

Rychlost se nastavuje regulátorem počtu zdvihů (ref. 17). Otáčením ve směru hodinových ručiček zvýšíte počet zdvihů (500-1700 min⁻¹), proti směru hodinových ručiček snížíte. Vysokou rychlost používejte pro měkké materiály, nízkou pro tvrdé materiály.

Co dělat, když pila nenastartuje?

Nejprve zkontrolujte síťovou pojistku a prodlužovací kabel. Pokud je vše v pořádku, zkontrolujte jemnou pojistku (5A/250V, ø5x20 mm) umístěnou na krytu. Pokud je vadná, vyměňte ji za stejný typ. Pokud problém přetrvává, nechte zkontrolovat motor nebo spínač elektrikářem.

Jak provést vnitřní řez?

Vyjměte list, vyvrtejte otvor do obrobku, položte obrobek na stůl tak, aby byl otvor zarovnán s otvorem v desce stolu, poté vložte list skrz otvor. Nastavte napětí, proveďte řez, poté list vyjměte před vyjmutím obrobku.

Jaká je maximální výška řezu?

Při 0° sklonu (rovný řez) je maximální výška řezu 50 mm. Při 45° sklonu je to 22 mm.

Jak udržovat pilu?

Po každém použití očistěte vnější povrch vlhkým hadříkem a jemným mýdlem. Každých 25-30 hodin namažte ložiskové osy strojním tukem. Pravidelně kontrolujte napnutí listu a v případě potřeby vyměňte uhlíkové kartáče.

Mohu pilu používat na pracovní desce?

Ano, doporučuje se připevnit pilu na pevný pracovní stůl pomocí 4 šroubů M8 (nejsou součástí dodávky), aby se snížily vibrace a hluk. Postupujte podle montážních pokynů v kapitole 7.3.

Co dělat, když se pilový list často láme?

Může to být způsobeno nesprávným napnutím, příliš velkým zatížením (obrobek zavádějte pomalu), nevhodným typem listu nebo nadměrným bočním tlakem. Zkontrolujte také vyrovnání držáků listu.

Jak nastavit úhel šikmého řezu?

Povolte rýhované matice pod stolem, nakloňte stůl pily od 0° do 45° doleva, poté matice utáhněte. Pro kontrolu úhlu použijte úhelník (není součástí dodávky) a v případě potřeby nastavte ukazatel na stupnici.

NÁVOD K OBSLUZE SD1600V SCHEPPACH

Vysvětlení symbolů na přístroji

Symboly použité v této příručce vás mají upozornit na možná rizika. Bezpečnostní symboly a vysvětlivky, které je provázejí, musejí být přesně pochopeny. Samotné varování rizika neodstraní a nemohou nahradit správná opatření pro prevenci úrazů.

	Varování! Kvůli snížení rizika zranění si přečtěte návod k obsluze!
	Používejte ochranné brýle. Během práce vzniklé jiskry nebo z přístroje odlétávající třísky, hobliny a prachové částice mohou způsobit ztrátu zraku.
	Používejte ochranu sluchu. Působení hluku může vést ke ztrátě sluchu.
	Používejte ochrannou masku proti prachu. Při zpracovávání dřeva a dalších materiálů může vznikat zdraví škodlivý prach. Nesmí být zpracováván materiál obsahující azbest!
	Pozor! Nebezpečí zranění! Nedotýkejte se pilového listu v provozu!
	Výrobek odpovídá platným evropským směrnicím.
	Výrobek odpovídá platným srbským směrnicím.
Pozor!	Místa, která se týkají bezpečnosti, jsme v návodu k použití označili touto značkou.

Obsah:

Strana:

1. Úvod.... 114
2. Popis prístroje (obr. 1–16).... 114
3. Rozsah dodávky 114
4. Použití v souladu s určením 115
5. Bezpečnostní pokyny 115
6. Technické údaje.... 118
7. Před uvedením do provozu.... 119
8. Konstrukce....119
9. Obsluha....121
10. Elektrické připojení 122
11. Přeprava 122
12. Čištění, údržba a objednání náhradních dílů 122
13. Skladování 123
14. Likvidace a recyklace 123
15. Odstraňování poruch.... 124
16. Prohlášení o shodě....362

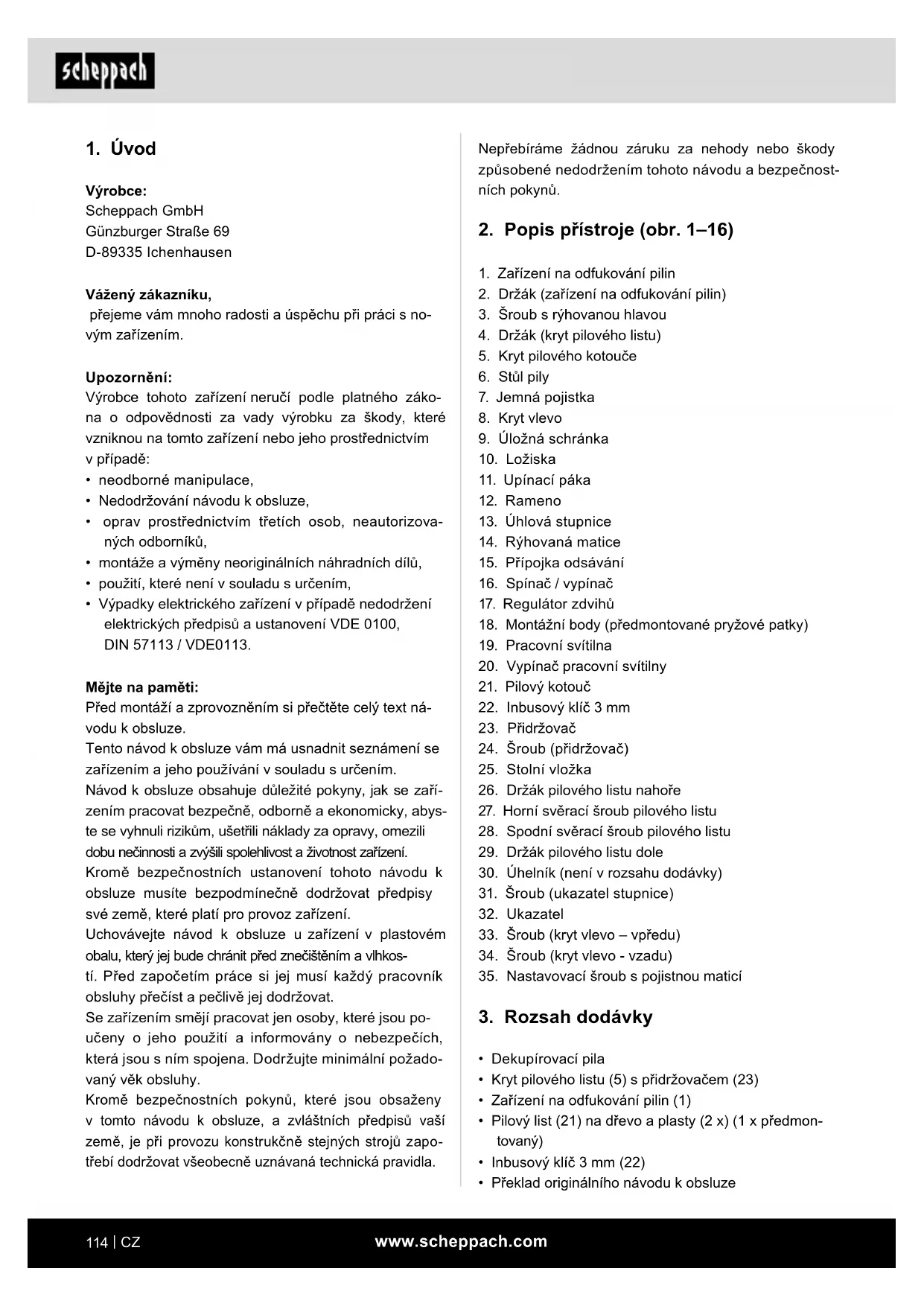

1. Úvod

Výrobce:

Scheppach GmbH

přejeme vám mnoho radosti a úspěchu při práci s novým zařízením.

Upozornění:

Výrobce tohoto zařízení neručí podle platného záko- na o odpovědnosti za vady výrobku za škody, které vzniknou na tomto zařízení nebo jeho prostřednictvím v případě:

• neodborné manipulace,
• Nedodržování návodu k obsluze,
• oprav prostřednictvím třetích osob, neautorizovaných odborníků,
• montáže a výměny neoriginálních náhradních dílů,
• použití, které není v souladu s určením,
• Výpadky elektrického zařízení v případě nedodržení elektrických předpisů a ustanovení VDE 0100, DIN 57113 / VDE0113.

Mějte na paměti:

Před montáží a zprovozněním si přečtěte celý text návodu k obsluze.

Tento návod k obsluze vám má usnadnit seznámení se zařízením a jeho používání v souladu s určením.

Návod k obsluze obsahuje důležité pokyny, jak se zařízením pracovat bezpečně, odborně a ekonomicky, abyste se vyhnuli rizikům, ušetřili náklady za opravy, omezili dobu nečinnosti a zvýšili spolehlivost a životnost zařízení.

Kromě bezpečnostních ustanovení tohoto návodu k obsluze musíte bezpodmínečně dodržovat předpisy své země, které platí pro provoz zařízení.

Uchovávejte návod k obsluze u zařízení v plastovém obalu, který jej bude chránit před znečištěním a vlhkostí. Před započetím práce si jej musí každý pracovník obsluhy přečíst a pečlivě jej dodržovat.

Se zařízením smějí pracovat jen osoby, které jsou poučeny o jeho použití a informovány o nebezpečích, která jsou s ním spojena. Dodržujte minimální požadovaný věk obsluhy.

Kromě bezpečnostních pokynů, které jsou obsaženy v tomto návodu k obsluze, a zvláštních předpisů vaší země, je při provozu konstrukčně stejných strojů zapotřebí dodržovat všeobecně uznávaná technická pravidla. Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnostních pokynů.

2. Popis přístroje (obr. 1–16)

1. Zařízení na odfukování pilin
2. Držák (zařízení na odfukování pilin)
3. Šroub s rýhovanou hlavou
4. Držák (kryt pilového listu)
5. Kryt pilového kotouče
6. Stül pily
7. Jemná pojistka
8. Kryt vlevo
9. Úložná schránka
10. Ložiska
11. Upínací páka
12. Rameno
13. Úhlová stupnice
14. Rýhovaná matice
15. Přípojka odsávání
16. Spínač / vypínač
17. Regulátor zdvihů
18. Montážní body (předmontované pryžové patky)
19. Pracovní svítilna
20. Vypínač pracovní svítilny
21. Pilový kotouč
22. Inbusový klíč 3 mm
23. Přidržovač
24. Šroub (přidržovač)
25. Stolní vložka
26. Držák pilového listu nahoře
27. Horní svěrací šroub pilového listu
28. Spodní svěrací šroub pilového listu
29. Držák pilového listu dole
30. Úhelník (není v rozsahu dodávky)
31. Šroub (ukazatel stupnice)
32. Ukazatel
33. Šroub (kryt vlevo – vpředu)
34. Šroub (kryt vlevo - vzadu)
35. Nastavovací šroub s pojistnou maticí

3. Rozsah dodávky

• Dekupírovací pila
  • Kryt pilového listu (5) s přidržovačem (23)
  • Zařízení na odfukování pilin (1)
• Pilový list (21) na dřevo a plasty (2 x) (1 x předmon- tovaný)
  • Inbusový klíč 3 mm (22)
• Překlad originálního návodu k obsluze

4. Použití v souladu s určením

Vyřezávací lupínková pila slouží k řezání hranatých dřevěných obrobků nebo jiných materiálů, např. plexisklo, GFK, pěnový materiál, pryž, kůže a korek. Nepoužívejte pilu k řezání kulatého materiálu. Kulatý materiál se snadno pootočí.

Nebezpečí zranění! Může dojít k vymrštění dílů!

Nářadí se smí používat pouze v souladu s určením. Jakékoliv jiné použití je v rozporu s určením. Za škody nebo zranění všeho druhu, které vzniknou na základě použití v rozporu s určením, zodpovídá uživatel/obsluhující osoba a ne výrobce.

Respektujte prosím, že náš přístroj v souladu s určením není konstruován pro komerční, řemeslné a průmyslové použití. Nepřebíráme zodpovědnost v případě, když se přístroj použije v komerčních, řemeslných nebo průmyslových provozech, a při srovnatelných činnostech.

• Smí se používat pouze pilové kotouče vhodné pro konkrétní stroj.
• Součástí použití k určenému účelu je dodržování bezpečnostních pokynů a také montážní návod a provozní pokyny v návodu k obsluze.
• Osoby provádějící obsluhu a údržbu stroje s ním musí být seznámeny a informovány o potenciálních nebezpečích.
• Kromě toho je třeba co nejpřesněji dodržovat platné předpisy pro prevenci nehodovosti.
• Je třeba dodržovat ostatní všeobecná pravidla pro oblasti pracovního lékařství a bezpečnostně technická pravidla.
• Změny stroje zcela vylučují ručení výrobce za škody, které takto vzniknou.

Zbytková rizika

I když obsluhujete tento elektrický nástroj podle předpisů, vždy hrozí zbytková rizika. Níže uvedená nebezpečí se mohou vyskytnout v souvislosti s typem konstrukce a provedením tohoto elektrického nástroje:

• Poškození plic, pokud není používána vhodná maska na ochranu před prachem.
• Poškození sluchu, pokud není používána vhodná ochrana sluchu.
• Nebezpečí nehody kvůli kontaktu rukou s nezakrytou oblastí řezání nástroje.

• Nebezpečí zranění při výměně nástroje (nebezpečí pořezání).

• Pohmoždění prstů.
  • Ohrožení zpětným rázem.

• Převrácení obrobku kvůli nedostatečné ploše uložení obrobku.
  • Dotyk řezného nástroje.
• Nebezpečí vymrštění zbytků větví a částí obrobku.

5. Bezpečnostní pokyny

5.1 Obecné bezpečnostní pokyny pro elektrické nástroje

⚠️ VAROVÁNÍ

Při používání elektrického nářadí se na ochranu proti zraněním způsobeným elektrickým proudem a proti požáru musí dodržovat následující základní bezpečnostní předpisy.

Před použitím tohoto elektrického nářadí si přečtěte všechna tato upozornění a bezpečnostní pokyny dobře uložte.

1. Bezpečnost na pracovišti

a) Udržujte svou pracovní oblast čistou a dobře osvětlenou. Pracovní oblasti, ve kterých je nepořádek nebo nejsou osvětlené, mohou vést k nehodám.
b) Nepracujte s tímto elektrickým nástrojem v prostředí ohroženém výbuchem, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nástroje vytvářejí jiskry, které by mohly zapálit prach nebo výpary.
c) Udržujte děti nebo jiné osoby během používání elektrického nástroje v patřičné vzdálenosti. Při nesoustředěnosti můžete ztratit kontrolu nad elektrickým nástrojem.

2. Elektrická bezpečnost

a) Přípojná zástrčka elektrického nástroje musí být vhodná pro danou zásuvku. Zástrčka se nesmí žádným způsobem měnit. V kombinaci s uzemněnými elektrickými nástroji nepouží-vejte žádné zásuvkové adaptéry. Nezměněné zástrčky a vhodné zásuvky zmenšují riziko zasažení elektrickým proudem.
b) Zabraňte kontaktu těla s uzemněnými povrchy jako trubkami, topeními, sporáky a chladničkami. Je-li vaše tělo uzemněné, hrozí zvýšené riziko zasažení elektrickým proudem.
c) Elektrické nástroje chraňte před deštěm a vlhkem. Vniknutí vody do elektrického nástroje zvyšuje riziko zásahu elektrickým proudem.

d) Připojovací vedení nepoužívejte k prénášení a zavěšení elektrického nástroje, nebo k vytažení zástrčky ze zásuvky. Připojovací vedení chraňte před horkem, olejem, ostrými hranami nebo pohyblivými díly. Poškozené nebo zamotané přípojné vedení zvyšuje riziko zasažení elektrickým proudem.

e) Používáte-li elektrický nástroj venku, použí-vejte prodlužovací kabely vhodné i pro venkovní použití. Používání vhodného prodlužovacího vedení vhodného pro venkovní použití snižuje riziko zasažení elektrickým proudem.

f) Pokud není možno zabránit provozu elektrického nástroje ve vlhkém prostředí, používejte proudový chránič. Použití vložky pro proudový chránič zmínňuje riziko zasažení elektrickým proudem.

3. Bezpečnost osob

a) Při práci s elektrickým nástrojem bud'te pozorní a neustále dávejte pozor na to, co děláte a postupujte vždy s rozvahou. Nepoužívejte elektrický nástroj, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při používání elektrického nástroje může vést k vážným zraněním.

b) Používejte osobní ochranné pracovní prostředky a vždy ochranné brýle. Použití osobních ochranných pracovních prostředků jako je protiprachová maska, protiskluzová bezpečnostní obuv, ochranná helma nebo ochrana sluchu podle druhu a způsobu použití elektrických nástrojů zmenšuje riziko zranění.

c) Zabraňte neúmyslnému uvedení do provozu. Než elektrický nástroj připojíte k napájení proudem a/nebo akumulátoru a než jej budete zvedat nebo nosit, ujistěte se, že je vypnutý. Máte-li při přenášení elektrického nástroje prst na spínači nebo zapojíte-li elektrický nástroj do zásuvky zapnutý, může to vést nehodám.

d) Před zapnutím elektrického nástroje odstraňte veškeré seřizovací nástroje nebo klíče. Nástroj nebo klíč, který se nachází v otáčejícím se dílu elektrického nástroje, může vést ke zraněním.

e) Zabraňte nestabilnímu držení těla. Zajistěte si stabilní postoj a vždy udržujte rovnováhu. Tak můžete elektrický nástroj v nečekaných situacích lépe udržet pod kontrolou.

f) Noste vhodný oděv. Nenoste volný oděv nebo šperky. Udržujte vlasy a oděv v bezpečné vzdálenosti od pohybujících se dílů.

Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny rotujícími díly.

g) Je-li možné namontovat zařízení pro odsávání a zachycování prachu, je třeba je namontovat a správně používat. Používání odsávání prachu může snížit ohrožení prachem.

h) Nenechte se ukolébat falešným pocitem bezpečí a nepřeskočte bezpečnostní pravidla pro elektrické nástroje, i když je po častém používání elektrického nástroje znáte. Nedbalé chování může vést ve zlomku sekundy k těžkým zraněním.

1. Používání a manipulace s elektrickým nástrojem

a) Nepřetěžujte elektrický nástroj. Pro svou práci používejte vhodný elektrický nástroj. S vhodným elektrickým nástrojem budete pracovat lépe a bezpečněji v udávaném rozsahu výkonu.

b) Nepoužívejte elektrický nástroj, jehož vypínač je vadný. Elektrický nástroj, který již nelze zapnout nebo vypnout, je nebezpečný a musí být opraven.

c) Než budete provádět nastavení nástroje, měnit díly vložného nástroje nebo elektrický nástroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo vyjměte vyjímatelný akumulátor. Toto preventivní bezpečnostní opatření brání neúmyslnému spuštění elektrického nástroje.

d) Uchovávejte nepoužívané elektrické nástroje mimo dosah dětí. Nenechte elektrický nástroj používat osoby, které s ním nejsou seznámeny nebo si nepřečetly tento návod. Elektrické nástroje představují nebezpečí, jsou-li používány nezkušenými osobami.

e) O elektrické nástroje a nástavec pečlivě pečujte. Kontrolujte, zda pohyblivé díly fungují bezvadně a nejdou vzpříčené, zda nejsou prasklé nebo tak poškozené, že je omezena funkčnost elektrického nástroje. Poškozené díly nechte před používáním elektrického nástroje opravit. Příčinou mnoha nehod je špatně udržovaný elektrický nástroj.

f) Udržujte řezné nástroje ostré a čisté. Pečlivě udržované řezné nástroje s ostrými břity se méně příčí a lze je snadněji vést.

g) Používejte elektrický nástroj, příslušenství, nástavce atd. v souladu s instrukcemi. Zohledněte přitom pracovní podmínky a prováděnou činnost. Používání elektrických nástrojů pro jiné než určené aplikace může vést k nebezpečným situacím.

h) Rukojeti a úchopné plochy udržujte suché, čisté a bez oleje a tuku. Kluzké rukojeti a úchopné plochy neumožňují bezpečnou obsluhu a kontrolu elektrického nástroje v nepředvídatelných situacích.

5. Servis

a) Nechte svůj elektrický nástroj opravovat pouze kvalifikovaný odborný personál a pouze za použití originálních náhradních dílů. Tím se zajistí, aby zůstala zachována bezpečnost elektrického nástroje.

⚠️ VAROVÁNÍ

Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

5.2 Speciální bezpečnostní pokyny

• V případě nouze stroj ihned vypněte a vytáhněte sítovou zástrčku.
• Před prací s pilou a během ní se řídte těmito pokyny.
• Nepoužívejte pilu k řezání palivového dříví.
• Stroj je vybaven bezpečnostním spínačem proti opětnému zapnutí po výpadku el. napětí.
• Pokud je nutný prodlužovací kabel, zajistěte, aby měl dostatečný průřez pro příkon pily. Minimální průřez 1,5 mm ^2 .
• Naviják kabelů používejte pouze v odvinutém stavu.
• Osoby pracující se strojem musí své práci věnovat náležitou pozornost.
• Pilové kotouče nesmí být v žádném případě brzděny po vypnutí pohonu postranním protitlakem.
• Používejte pouze dobře nabroušené, nedeformované pilové kotouče bez prasklin.
• Vadné pilové kotouče musí být okamžitě vyměněny.
• Nepoužívejte pilové listy, které neodpovídají parametrům uvedeným v tomto návodu k použití.
• Musí být zajištěno, aby všechny prvky, které zakrývají pilový kotouč, fungovaly bezchybně.
• Bezpečnostní zařízení u stroje nesmí být demontována ani upravena na nepoužitelná.
• Poškozená nebo vadná ochranná zařízení musí být okamžitě vyměněna.
• Neřezejte žádné obrobky, které jsou příliš malé, aby mohly být bezpečně udrženy v ruce.

• Nezatěžujte stroj natolik, že se zastaví.

• Obrobek vždy silně přitlačte na pracovní desku.

• S pilovým kotoučem v provozu nikdy neodstraňujte třísky, hobliny nebo upevněné dřevěné díly.
• K odstraňování poruch na zablokovaném nástavci stroj vypněte. Vytáhněte síťovou zástrčku. Odstraňte zablokování. Pozor! Nebezpečí zranění pilovým listem! Používejte ochranné rukavice! Provedte zkušební chod bez obrobku. Dávejte pozor na to, aby se nevyskytly neobvyklé zvuky nebo vibrace. Pokud se tak stane, přístroj vypněte a obraťte se na výrobce.
• Přestrojování, seřizování, měření a čištění vždy provádějte pouze s vypnutým motorem. Vytáhněte síťovou zástrčku.
• Zkontrolujte před zapnutím, že jsou klíče a nastavovací nástroje odstraněny.
• Při opuštění pracoviště vypněte stroj a vytáhněte sítovou zástrčku.
• Elektrickou instalaci, opravy a údržbu smějí prová-dět jen odborní pracovníci.
• Všechny ochranné a bezpečnostní prvky musí být na- montovány zpět ihned po dokončení oprav a údržby.
• Je nutné dodržovat veškeré pokyny výrobce k bezpečnosti, provozu a údržbě stroje, a také rozměry uvedené v technických datech.
• Je nutné dodržovat příslušné předpisy k prevenci úrazů a ostatní všeobecně uznávaná bezpečnostně technická pravidla.
• Pila je určena pouze k instalaci v interiérech.
• Obrobky menší než kryt pilového listu mohou způsobit zranění rukou a prstů. Používejte vhodné pomůcky!
• Při vedení obrobku zabraňte křečovitým polohám rukou a pozicím, při kterých by uklouznutí ruky vedlo přímo k pilovému listu.
• Pilový list vkládejte vždy tak, aby zuby směřovaly dolů ke stolu pily.
• Vždy nastavte správné napnutí listu, abyste zabránili jeho přetržení.
• Opatrně postupujte zejména při řezání materiálu s nepravidelnými profily řezu.
• Při tažení obrobku zpět se mohou zuby zchytit v řezné mezeře, zvláště když mezeru blokují piliny. V takovém případě byste měli pilu vypnout, vytáhnout sitovou zástrčku, řeznou mezeru otevřit klinem a obrobek vyjmout.
• Nikdy neopouštějte pracoviště, aniž byste pilu předtím vypnuli. Vyčkejte, dokud se pila nezastaví.

• Během chodu pily nepokládejte, nelepte ani nese-stavujte díly na pracovním stolu.

• Pilu zapněte až po odstranění zbytků materiálu a nástrojů z pracovního stolu. Na pracovním stole nechte pouze obráběný obrobek a případné pracovní pomůcky (klíny).
  • Vždy noste ochranné brýle.

• Držte prsty v bezpečné vzdálenosti od pilového listu.
• Obrobek vedte bezpečně a pevně v žádném okamžiku ho nenechte volně.
• Nikdy neopouštějte pracoviště, aniž byste pilu před-tím vypnuli.
• Nedovolte, aby vás vaše obeznámenost s pilou vedla k nepozornosti. Nepozornost může vést ve zlomku sekundy k těžkým zraněním.

Bezpečnostní pokyny dobře uchovejte.

6. Technické údaje

Sítové napětí 220–240 V\~/50 Hz

Příkon 80 W (S1*)
	120 W (S6 30 %**)
Počet zdvihů 500–1 700 min	-1
Zdvihový pohyb 12 mm
Odstavná plocha 630 x 295 mm
Výkyvný stůl 0° až 45° doleva
Velikost stolu 415 x 255 mm
Délka pilového listu cca 134 mm
Vyložení	406 mm
Max. řezná výška při 0°	50 mm
Max. řezná výška při 45° 22 mm
Hmotnost	12,0 kg

Technické změny vyhrazeny!

*Druh provozního režimu S1:

Nepřetržitý provoz při konstantním zatížení

**Druh provozního režimu S6 30 %:

Kontinuální provoz s přerušovaným zatížením (pracovní cyklus 10 min). Aby nedošlo k nedovolenému zahřátí motoru, nesmí motor překročit 30 % pracovního cyklu s uvedeným jmenovitým výkonem a následně musí běžet 70 % pracovního cyklu bez zatížení.

Hodnoty hlukových emisí

Hluk

Hodnoty hluku byly stanoveny podle EN 61029.

Používejte ochranu sluchu.

Působení hluku může vést ke ztrátě sluchu.

Celková hodnota vibrací

• Uvedená hodnota vibračních emisí byla měřena normovaným zkušebním postupem a může být použita ke srovnání elektrického nástroje s jiným;
• Uvedená celková hodnota vibrací může být použita rovněž k prvnímu posouzení (vibračního) zatížení.
• Hodnota vibračních emisí se může během reálného používání elektrického nástroje lišit od uvedené hodnoty v závislosti na způsobu jeho použití;

Výstražné upozornění:

- Je nezbytné stanovit bezpečnostní opatření pro ochranu pracovníka obsluhy na základě posouzení zatížení vibracemi během skutečných podmínek použití (přitom je třeba zohlednit všechny části provozního cyklu, například doby, kdy je elektrický nástroj vypnutý, a doby, kdy je sice zapnutý, avšak běží bez zatížení).

Uvedené hodnoty jsou emisní hodnoty a nemusí tak zároveň představovat také bezpečné hodnoty pracoviště. Ačkoliv existuje korelace mezi emisní a imisní hladinou, nelze z toho spolehlivě odvodit, zda jsou nebo nejsou potřeba dodatečná preventivní opatření.

Mezi faktory, které mohou ovlivnit současnou imisní hladinu na pracovišti, patří délka působení, vlastní druh pracoviště, jiné zdroje hluku atd., např. počet strojů a dalších okolních postupů.

Spolehlivé hodnoty na pracovišti se mohou lišit i v závislosti na státu. Tato informace by ale měla uživatelům pomoci lépe odhadnout rizika a předcházet jim.

• Používejte pouze bezvadné zařízení.
• Pravidelně provádějte údržbu a čištění zařízení.
• Přizpůsobte svůj styl práce zařízení.

• Přístroj nepřetěžujte.

• Případně nechte zařízení přezkoušet.

• Zařízení vypněte, když se nepoužívá.

Vhodné pilové listy

Je možné použití všech běžných pilových listů s minimální délkou 127 mm s kolíkem i bez.

7. Před uvedením do provozu

7.1 Vybalení

• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte balicí materiál a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily.
• Uchovejte obal dle možností až do uplynutí záruční doby.

⚠️ VAROVÁNÍ

Zařízení a obalové materiály nejsou hračka! S plastovými sáčky, fóliemi a drobným díly si nesmějí hrát děti! Hrozí nebezpečí spolknutí těchto věcí a udušení!

7.2 Obecná upozornění

• Před uvedením do provozu musí být řádně namontovány všechny kryty a bezpečnostní zařízení.
• Pilový kotouč musí mít možnost volného pohybu.
• U již obrobeného dřeva dávejte pozor na cizí tělesa, např. hřebíky nebo šrouby atd.
• Před použitím vypínače se ujistěte, zda je pilový kotouč správně namontován a pohyblivé díly se pohybují lehce.
• Před připojením stroje se přesvědčte, že jsou údaje na typovém štítku shodné s údaji sítě.
• Stroj připojte pouze do zásuvky s řádně nainstalovaným ochranným kontaktem jištěným minimálně 10 A.

7.3 Montáž dekupírovací pily na dílenský stůl

K montáži potřebujete:

• Šroub se šestihrannou hlavou M8 (4 x)
• Šestihranná matice M8 (4 x)
• Podložka ∅ 8,4 mm (8 x)
  (není v rozsahu dodávky)

Délka použitých šroubů se liší podle tlouštky stolní desky.

⚠️ VAROVÁNÍ

Nebezpečí zranění! Před prováděním všech montážních prací na vyřezávací pile odpojte síťovou zástrčku.

1. Dekupírovací pilu namontujte na masivní pracovní stůl ze dřeva. Tak lze zabránit značné hlučnosti následkem vibrací.
2. Vyznačte vrtané otvory (viz obr. 5.2).
3. Do pracovního stolu vyvrtejte 4 otvory (průměr 8 mm).

4. Přišroubujte vyřezávací pilu na dílenský stůl šroubem se šestihrannou hlavou (E) skrz montážní body (obr. 3, pol. 19) v následujícím pořadí (obr. 5.1):
   D Šestihranná matice
   C Podložka
   B Dekupírovací pila
   B Pracovní stůl
   C Podložka
   E Šroub se šestihrannou hlavou

5. Šestihranné matice (D) pevně dotáhněte.

8. Konstrukce

⚠️ VAROVÁNÍ

Nebezpečí zranění! Před prováděním všech montážních prací na vyřezávací pile odpojte sitovou zástrčku.

8.1 Montáž krytu pilového kotouče (5) a přidržovače (23) (obr. 6, 7)

UPOZORNĚNÍ:

Před montáží přidržovače (23) je nutné pilový list (21) namontovaný při výrobě demontovat (viz 8.2).

1. Vyjměte pilový list (21) způsobem popsaným v bodu 8.2.
2. Vyjměte přidržovač (23) z krytu pilového listu (5): Uvolněte zcela šroub (24) pomocí šroubováku s křížovou hlavou (není v rozsahu dodávky) (viz obr. 6).
3. Zavedte držák (4) do otvoru (viz obr. 7).
4. Připevněte držák (4) pomocí šroubů s rýhovanou hlavou (3).
5. Namontujte přidržovač (23) na kryt pilového listu (5). Zasuňte šroub (24) do držáku (4). Utáhněte šroub (24) pomocí šroubováku s křížovou hlavou (není v rozsahu dodávky).
6. Pilový list (21) opět nasadte způsobem popsaným v bodu 8.2.
7. Dbejte na to, aby se přidržovač (23) nedotýkal pilového listu (21).

8.1.1 Nastavení přidržovače UPOZORNĚNÍ:

Přidržovač (23) musí být vždy přizpůsoben výšce obrobku. Obrobek by přitom ovšem neměl být pevně přitisknutý, ale měl by zůstat volně pohyblivý. Přidržovač (23) slouží jako pojistka, aby obrobek nemohl být vytržen směrem nahoru a přitom zničit pilový list (21).

1. Pro nastavení přidržovače (23) uvolněte šroub s rýhovanou hlavou (3).
2. Nastavte přidržovač (23) podle výšky obrobku.
3. Šroub s rýhovanou hlavou (3) opět utáhněte.

8.2 Montáž / výměna pilového listu (obr. 1, 7–11) ⚠️ VAROVÁNÍ

Chcete-li zabránit zraněním následkem spuštění nedopatřením: Před odstraněním nebo výměnou pilového listu vždy stiskněte tlačítko „0“ a vytáhněte sit’ovou zástrčku ze zásuvky.

8.2.1 Odstranění / vložení stolní vložky

1. Povolte šroub s rýhovanou hlavou (3).
2. Nastavte kryt pilového listu (5) úplně nahoru.
3. Sáhněte pod stůl pily (6) a zatlačte stolní vložku (25) nahoru.
4. Nyní lze stolní vložku (25) odstranit.

Při vkládání stolní vložky (25) dejte pozor na polohu řezné mezery. Stolní vložku (25) je třeba vložit podle obr. 8. Jinak se může stroj při řezání na pokos poškodit.

8.2.2 Vyjmutí pilového listu bez kolíků (volitelně)

1. Pro vyjmutí pilového listu (21) vyjměte stolní vložku (25) směrem nahoru. (viz 8.2.1)
2. Povolte nejdříve napnutí vyklopením upínací páky (11) nahoru. Otáčením upínací páky (11) proti směru pohybu hodinových ručiček lze napnutí v případě potřeby ještě snížit.
3. Tlačte rameno (12) lehce dolů (viz obr. 9).
4. Poté povolte horní svěrací šroub pilového listu (27).
5. Nyní pilový list pevně podržte, jinak spadne dovnitř přístroje.
6. Povolte spodní svěrací šroub pilového listu (28) inbusovým klíčem (22).
7. Pilový list vyjměte směrem nahoru.

8.2.3 Vložení pilového listu bez kolíků (volitelně)

Zuby pilového listu musí vždy směřovat dolů.

1. Pilový list (21) upevněte nejprve do držáku pilového listu dole (29). Pro upevnění pilového listu (21) utáhněte spodní svěrací šroub pilového listu (28) inbusovým klíčem (22).

2. Tlačte rameno (12) lehce dolů. Druhý konec pilového listu (21) upevněte do držáku pilového listu nahoře (26) (viz obr. 9).

3. Pilový list (21) upevněte horním svěracím šroubem pilového listu (27) (viz obr. 10).
4. Pilový list (21) napněte upínací pákou (11) tím, že ji stisknete opět dolů. Zkontrolujte napnutí pilového listu (21). Je-li napnutí příliš malé, můžete je zvýšit otáčením ve směru pohybu hodinových ručiček. Předtím však znovu povolte upínací páku (11).
5. Znovu vložte stolní vložku (25). (viz 8. 2.1)

8.2.4 Vjymutí pilového listu s kolíky

1. Pro vyjmutí pilového listu (21) vyjměte stolní vložku (25) směrem nahoru. (viz 8.2.1)
2. Povolte nejdříve napnutí vyklopením upínací páky (11) nahoru. Uvolněte případně napnutí otáčením proti směru hodinových ručiček.
3. Pilový list pevně podržte a zatlačte rameno (12) lehce dolů (viz obr. 9).
4. Pilový list vytáhněte z horního a dolního držáku pilového listu (26/29).

8.2.5 Vložení pilového listu s kolíky

Zuby pilového listu musí vždy směřovat dolů.

1. Ved'te konec pilového listu (21) skrze otvor ve stolu. Zasuňte kolíky pilového listu (21) do příslušných vybrání v horním a dolním držáku pilového listu (26/29).
2. Pilový list (21) usad'te nejdříve v držáku pilového listu dole (29).
3. Tlačte rameno (12) lehce dolů (viz obr. 9). Vložte pilový list (21) do držáku pilového listu nahoře (26).
4. Zkontrolujte polohu kolíků pilového listu v držácích pilového listu (26/29).
5. Pilový list (21) napněte upínací pákou (11) tím, že ji stisknete opět dolů. Zkontrolujte napnutí pilového listu (21). Je-li napnutí příliš malé, můžete je zvýšit otáčením ve směru pohybu hodinových ručiček. Předtím však znovu povolte upínací páku (11).
6. Znovu vložte stolní vložku (25). (viz 8. 2.1)

UPOZORNĚNÍ

Na levé straně se nachází úložná schránka (9), ve které lze ukládat náhradní pilové listy a klíč s vnitřním šestihranem.

8.3 Kontrola napnutí pilového listu ⚠️ VAROVÁNÍ

Pravidelně a po nasazení pilového listu kontrolujte napnutí listu.

Pilový list po montáži napněte tlakem na upínací páku (11) dolů.

Pokud je napnutí listu příliš malé nebo velké, postupujte následujícím způsobem:

• Vyklopte upínací páku (11) nahoru.
- Ke zvýšení napnutí otáčejte upínací pákou (11) ve směru hodinových ručiček a k jeho snížení proti směru hodinových ručiček.
- K zafixování nastavení zatlačte opět upínací páku (11) směrem dolů.

Při správném napnutí by měl pilový list po „brnknutí“ vydat jasný zvuk jako struna.

8.4 Přesné nastavení úhlové stupnice (obr. 12; 12.1) POZOR

Nastavení úhlové stupnice zkontrolujte dříve, než zahájite práci s přístrojem.

1. Uvolněte pojistnou matici nastavovacího šroubu (35) pomocí očkového klíče vel. 8 (není v rozsahu dodávky).
2. K nastavení stolu pily použijte 90° úhelník (30) (není v rozsahu dodávky). Položte ho ke stolu pily a k pilovému listu (obr. 12).
3. Uvolněte rýhovanou matici (14). Nastavovací šroub (35) nastavte tak, aby úhel mezi pilovým listem (21) a stolem pily (6) byl 90°.
4. Opět utáhněte rýhovanou matici (14) a pojistnou matici nastavovacího šroubu (35).
5. Povolte šroub (31) a otočte ukazatelem (32) ke značce 0°.
6. Proved'te zkušební řez. Zkontrolujte úhel na obrobku úhloměrem. V případě potřeby ukazatel (32) seřid'te.

8.5 Montáž zařízení na odfukování pilin (obr. 8)

1. Ujistěte se, že je kryt pilového listu (5) sklopený dolů.
2. Našroubujte zařízení na odfukování pilin (1) ve směru hodinových ručiček na držák (2), jak je znázorněno na obr. 8.

8.6 Odsávání třísek (obr. 13)

POZOR:

Výrobek provozujte pouze s vhodným odsávacím zařízením na třisky. Nepoužívejte domácí vysavač.

Připojte vhodné zařízení na odsávání třísek (není obsaženo v rozsahu dodávky) k přípojce odsávání (15) (viz obr. 13, ilustrační obrázek).

POZOR:

Pravidelně kontrolujte a čistěte odsávací kanály.

9. Obsluha

⚠ Pozor!

Před uvedením do provozu přístroj bezpodmínečně kompletně smontujte!

9.1 Obecná upozornění

• Pila dřevo neřeže samočinně. Uživatel umožňuje řezání tím, že vede dřevo k pohybujícímu se pilovému listu.
  • Zuby řežou dřevo pouze během pohybu dolů.
• Dřevo musí být k pilovému listu vedeno pomalu, protože zuby pilového listu jsou velmi malé.
• Každá osoba, která chce s pilou zacházet, potřebuje určitou dobu na učení. Během této doby se určitě zlomí několik pilových listů.
• Při řezání silnějšího dřeva je třeba věnovat zvláštní pozornost tomu, aby pilový list nebyl ohnutý nebo zkroucený.
• Opatrný způsob práce zvyšuje životnost pilového listu.

9.2 Jemná pojistka (7)

Jemná pojistka (7) je vložena ve výrobním závodu a není třeba ji montovat. V případě závady jemné pojistky (7) postupujte podle popisu v bodu 12.2.4.

9.3 Za-/vypínač (16)

• Zapnutí: Stiskněte tlačítko „l“.
  • Vypnutí: Stiskněte tlačítko „0“.

POZOR

Stroj je vybaven bezpečnostním spínačem proti opětnému zapnutí po výpadku el. napětí.

Je-li vyřezávací pila zapnutá a dojde k přerušení přívo- du el. proudu do sítě, zůstane vyřezávací pila vypnutá i po obnovení přívodu el. proudu. K zapnutí znovu stisk- něte tlačítko „I“.

9.4 Provoz pracovní svítilny (obr. 4)

Pro zapnutí a vypnutí pracovní svítilny (19) stiskněte za-/vypínač (20).

9.5 Regulátor zdvihů (obr. 2)

Pomoci regulátoru zdvihů (17) můžete nastavit počet zdvihů v závislosti na řezaném materiálu. Pro měkký materiál doporučujeme vysoký počet zdvihů, pro tvrdý materiál nízký počet zdvihů. Počet zdvihů zvýšite otáčením regulátorem počtu zdvihů (17) ve směru pohybu hodinových ručiček. Otáčením proti směru hodinových ručiček počet zdvihů snížíte.

9.6 Provedení vnitřních řezů

Touto vyřezávací pilou je možné provádět vnitřní řezy do obrobků bez poškození vnější strany nebo obvodu obrobku.

1. Vyjměte pilový list (21) způsobem popsaným v bodu 8.2.
2. Vyvrtejte do obrobku otvor.
3. Položte obrobek otvorem nad otvor stolní vložky (25) na stůl pily (6).
4. Nainstalujte pilový list (21) (jak je popsáno v bodu 8.2) otvorem v obrobku a nastavte napnutí listu.
5. Po dokončení vnitřních řezů vyjměte pilový list (21) z držáků listu (jak je popsáno v bodu 8.2).
6. Odeberte obrobek ze stolu.

9.7 Provedení pokosových řezů (obr. 14)

⚠️ VAROVÁNÍ

Při provádění pokosových řezů buďte obzvlášťe opatrní. Sklon stol pily podporuje sesmeknutí. Hrozí nebezpečí zranění.

1. K provádění pokosových řezů upravte odpovídajícím způsobem vzdálenost krytu pilového listu (5) namontovaného na přidržovači (23) k pracovnímu stolu.
2. Stůl nakloňte tím, že povolíte rýhovanou matici (14) a stůl pily (6) naklopíte do požadované polohy.
3. Utáhněte rýhovanou matici (14).

10. Elektrické připojení

Instalovaný elektromotor je zabudován v provozuschopném stavu. Přípojka musí odpovídat příslušným předpisům VDE a DIN.

Těmto předpisům musí odpovídat sít'ová přípojka zákazníka i použité prodlužovací kabely.

Vadný elektrický přívodní kabel

U elektrických přívodních kabelů často dochází k poškození izolace.

Jeho příčinami mohou být:

• Smáčknutá místa, je-li přívodní kabel veden oknem nebo štěrbinou ve dveřích
• Prohnutí kvůli nevhodnému upevnění nebo vedení přívodního kabelu
• Zlomení kvůli přejíždění přes přívodní kabel
• Poškození izolace kvůli vytržení z elektrické zásuvky ve stěně.
• Praskliny v důsledku stárnutí izolace.

Tyto vadné elektrické přívodní kabely nesmí být používány a kvůli poškození izolace jsou životu nebezpečné.

Pravidelně kontrolujte, zda elektrické přívodní kabely nejsou poškozeny. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě.

Elektrické přívodní kabely musí odpovídat příslušným předpisům VDE a DIN.

Používejte pouze přípojné vedení s označením H 05 VV-F.

Uvedení typového označení na přívodním kabelu je povinné.

Motor na střídavý proud

Sítové napětí musí činit 220–240 V\~.

Prodlužovací kabely do délky 25 m mít průměr 1,5 milimetru čtverečního.

Připojení a opravy elektrické výbavy smí provádět pouze kvalifikovaný elektrikář.

Při zpětných dotazech uvádějte prosím tyto údaje:

• Typ proudu napájejícího motor
- Údaje z typového štítku stroje

Typ připojení Y

Pokud dojde k poškození vedení pro připojení na síť tohoto přístroje, musí být vedení pro zabránění vzniku nebezpečí vyměněno výrobcem nebo jeho servisem nebo podobným způsobem kvalifikovanou osobou.

11. Přeprava

• Elektrický nástroj přepravujte zdvižením za k tomu určená vybrání na podstavci a krytu motoru.
• Pro manipulaci nebo dopravu nikdy nepoužívejte ochranné prostředky.
• Dbejte na to, aby během přepravy byla volně uložená část pilového listu zakrytá, například ochranným zařízením.

12. Čištění, údržba a objednání náhradních dílů

⚠️ VAROVÁNÍ

Před veškerými úkony údržby a čištění vždy vypněte pilu a odpojte síťovou zástrčku.

12.1 Čištění

Udržujte ochranná zařízení, větrací štěrbiny a plást motoru pokud možno bez prachu a nečistot. Doporu-čujeme přístroj vyčistit hned po každém použití.

12.1.1 Čištění zevní

• Čistěte přístroj pravidelně vlhkým hadrem a trochou tekutého mýdla.
• Nepoužívejte žádná čistidla a rozpouštědla. Ta by mohla poškodit plastové díly přístroje.
• Dbejte na to, aby se dovnitř prístroje nemohla dostat žádná voda.

12.1.2 Čištění vnitřní (obr. 15)

1. Otevřete úschovný box (9).
2. Odstraňte šroub (34).
3. Povolte šroub (33).
4. Sejměte kryt (8).
5. Vyfoukejte vnitřek přístroje stlačeným vzduchem o nízkém tlaku.
6. Namontujte opět kryt (8).
7. Dotáhněte šroub (33).
8. Nasad'te opět šroub (34) a dotáhněte ho.
9. Zavřete úschovný box (9).

12.2 Údržba

Promazání ložisek (10) vratných kladek kvalitním strojním tukem provádějte nejpozději po 25 - 30 provozních hodinách.

12.2.2 Uhlíkové kartáčky

Při nadměrné tvorbě jisker nechte zkontrolovat uhlíkové kartáče odborným elektrikářem.

POZOR

Výměnu uhlíkových kartáčů smí provádět pouze kvalifikovaný elektrikář.

12.2.3 Sít'ový kabel

Pokud je síťový kabel vytržený, naříznutý nebo poškozený jiným způsobem, měl by být ihned vyměněn.

12.2.4 Výměna jemné pojistky (obr. 16)

Při závadě jemné pojistky (7) je nutné ji vyměnit za jemnou pojistku stejného typu 5 A/250 V (ø 5 x 20 mm).

⚠️ VAROVÁNÍ

Jemnou pojistku (7) nepřemošťujte! Nepoužívejte pojistky jiného typu! To může vést k poškození přístroje.

12.3 Servisní informace

Je nutno dbát na to, že v případě tohoto výrobku následující díly podléhají opotřebení, které je dáno používáním nebo se tak děje přirozeně, příp.

že na následující díly je pohlíženo jako na spotřební materiál.

Dily podléhající opotřebení*: Uhlíkové kartáčky, pilový list, stolní vložka

* není nutně zahrnuto v obsahu dodávky!

12.4 Objednávání náhradních dílů

Při objednávání náhradních dílů (přes servisní hotline) je nutné uvést tyto údaje:

• Typ přístroje
• Číslo výrobku přístroje (je uvedeno na obalu, popř. v návodu)

Náhradní díly a příslušenství obdržíte v našem servisním středisku. Naskenujte k tomu QR kód na titulní straně.

13. Skladování

Uložte přístroj a jeho příslušenství na tmavém, suchém místě, chráněném před mrazem a nedostupném pro děti. Optimální skladovací teplota se pohybuje mezi 5 a 30°C. Elektrický přístroj uchovávejte v originálním obalu.

14. Likvidace a recyklace

Upozornění k obalu

Balicí materiály jsou recyklovatel- né. Obaly prosím likvidujte způsobem šetrným k životnímu prostředí.

Upozornění k zákonu o elektrických a elektronic- kých zařízeních (ElektroG)

Odpadní elektrická a elektronická zařízení nepatří do domovního odpadu, ale musí se sbírat a likvidovat odděleně!

• Staré baterie nebo akumulátory, které nejsou na- pevno zabudované ve starém přístroji, musí být před odevzdáním bez poškození vyjmuty! Jejich likvidaci upravuje zákon o bateriích.
• Majitelé nebo uživatelé elektrických a elektronických zařízení jsou ze zákona povinni je po použití vrátit.
• Koncový uživatel je zodpovědný za vymazání svých osobních údajů ze starého zařízení určeného k likvidaci!
• Symbol přeškrtnuté popelnice znamená, že se odpadní elektrická a elektronická zařízení nesmí likvidovat společně s domovním odpadem.

- Elektrická a elektronická zařízení můžete bezplatně odevzdat na následujících místech:

- Veřejné skládky nebo sběrná místa odpadů (např. obecní stavební dvory)

- Prodejní místa elektrospotřebičů (stacionární a online), pokud jsou obchodníci povinni je odebírat nebo to nabízejí dobrovolně.

- Až tři kusy elektroodpadu od jednoho typu spotřebiče s délkou hrany maximálně 25 cm lze bezplatně vrátit výrobci, aniž by bylo nutné předtím zakoupit nový spotřebič od výrobce nebo jej odevzdat na jiném autorizovaném sběrném místě ve vašem okolí.

- Pro další doplňující podmínky zpětného odběru výrobců a distributorů se obratte na příslušný zákaznický servis.

• V případě, že výrobce dodá nový elektrospotřebič do soukromé domácnosti, může na žádost koncového uživatele zajistit bezplatný sběr elektroodpadu. Za tímto účelem kontaktujte zákaznický servis výrobce.

- Tato prohlášení se vztahují pouze na přístroje instalované a prodávané v zemích Evropské unie a podléhající evropské směrnici 2012/19/EU. V zemích mimo Evropskou unii mohou pro likvidaci elektroodpadu platit jiné předpisy.

15. Odstraňování poruch

⚠️ VAROVÁNÍ

Před veškerými úkony údržby a čištění vždy vypněte pilu a odpojte síťovou zástrčku.

Porucha Možná příčina Řešení
Pilový list bez kolíku se po vypnutí motoru uvolní	Svěrací šroub pilového listu (27/28) je málo dotažený	Svěrací šroub pilového listu (27/28) pevně dotáhněte
Motor se nerozběhne Výpadek síťové pojistky Zkontrolujte síťovou pojistku
Přípojky k motoru nebo spínači nejsou v pořádku		Nechte zkontrolovat odborným elektrikářem
Pilové listy se lámou	Chybně nastavené napnutí	Nastavte správné napnutí
	Příliš silné zatížení	Přivedte pomalu obrobek
	Chybný typ pilového listu	Používejte správné pilové listy
	Obrobek není veden rovně	Vyvarujte se bočního tlaku
Pilový list se vychyluje, není vyrovnán do roviny.	Nejsou vyrovnané držáky	Povolte šrouby, kterými jsou připevněny držáky.Nastavte držáky do svislé polohy a dotáhněte opět šrouby.

Pred montážou a uvedením do prevádzky si prečítajte cely text návodu na obsluhu.

5. Bezpečnostné upozornenia

1. Bezpečnost' pracoviska

1. Elektrická bezpečnost'

- Mimoriadne opatrne postupujte pri rezaní materiálu s nepravidelnými reznými profilmi.

- Pracovisko nikdy neopúšťajte bez toho, aby ste predtým vypli pílu. Počkajte, kým sa píla zastaví.

- Ked' beží píla, na pracovisku nikdy dohromady ne- skladajte, nezlepujte ani nemontujte žiadne diely.

- Obrobok ved'te bezpečne a pevne, a nikdy ho nene-chávajte vol'ný.

- Pracovisko nikdy neopúšťajte bez toho, aby ste predtým vypli pílu.

Bezpečnostné pokyny si dobre uschovajte.

6. Technické údaje

Siet'ové napätie 220 – 240 V\~/50 Hz

Hodnoty emisie hluku

Hluk

Hodnoty hluku boli stanovené v súlade s normou EN 61029.

Noste ochranu sluchu.

Na montáž potrebujete:

• Skrutka so šest'hrannou hlavou M8 (4x)
• Šest'hranná matica M8 (4x)
• Podložka ∅ 8,4 mm (8x)
  (nie je v rozsahu dodávky)

• Vyklopte napínaciu páku (obr. 11) smerom nahor.
• Otáčajte napínaciu páku (11) v smere hodinových ručičiek, aby ste zvýšili napnutie, resp. proti smeru hodinových ručičiek, aby ste znížili napnutie.
• Na zafixovanie nastavení znova stlačte napínaciu páku (11) nadol.

Pravidelne kontrolujte a čistite odsávacie kanály.

9. Obsluha

⚠ Pozor!

9.2 Jemná poistka (7)

9.3 Vypínač zap/vyp (16)

• Zapnutie: stlačte tlačidlo „I“.
  • Vypnutie: stlačte tlačidlo „0“.

POZOR

Siet'ové napätie musí predstavovat' 220 – 240 V\~.

• druh prúdu motora,
• Údaje z typového štítka stroja

Druh pripojenia Y

12. Čistenie, údržba a objednávka náhradných dielov

⚠️ VAROVANIE

12.2.2 Uhlíkové kefy

Pri nadmernom iskrení zabezpečte, aby elektrikár skontroloval uhlíkové kefy.

POZOR

Uhlíkové kefy smie vymieňat' len elektrikár.

12.2.3 Siet'ový kábel

* nie je nutne obsiahnuté v rozsahu dodávky!

- Elektrické a elektronické zariadenia je možné bezplatne odovzdat' na týchto miestach:

1. Varnost na delovnem mestu

**Darba režims S6 30 %:

DE	erklärt folgende Konformität gemäß EU-Richtlinien und Normen für den Artikel	PL	deklaruje, ze produkt jest zgodny z nastepujacymi dyrektywami UE i normami
GB	hereby declares the following conformity under the EU Directive and standards for the following article	HU	az EU-irányelv és a vonatkozó szabványok szerinti következo megfeleloségi nyilatkozatot teszi a termékre
CZ	prohlašuje následující shodu podle smernice EU a norem pro výrobek	HR	ovime izjavljuje da postoji sukladnost prema EU-smjernica i normama za sljedece artikle
SK	prehlasuje nasledujúcu zhodu podla smernice EÚ a noriem pre výrobok	SI	izjavlja sledeco skladnost z EU-direktivo in normami za artikel

Marke / Brand / Marque:

Art.-Bezeichnung:

Article name:

Nom d'article:

Viditelné vady jsou poukazatelné během 8 dní od obdržení zboží, jinak ztrácí zákazník všechny nároky týkající se takovýchto vad. Poskytujeme záruku na naše stroje, s kterými je správně zacházeno, na dobu zákonné záruční lhůty začínající od doručení tak, že bezplatně vyměníme každou část stroje, která se během této doby může stát prokazatelně nepoužitelnou následkem materiálové či výrobní vady. Na díly, které sami neopravujeme, poskytujeme záruku pouze v rozsahu , v němž nám přísluší nárok na záruční plnění vůči subdodavateli. Náklady na instalaci nového dílu nese zákazník. Nárok na výměnu zboží, na slevu a jiné nároky na odškodnění jsou vyloučené.

Záruka SK
