SD1600V - Трион SCHEPPACH - Безплатно ръководство за потребителя

Марка	Scheppach
Модел	SD1600V
Тип продукт	Трион за изрязване (фигурен трион)
Мрежово напрежение	220-240 V ~ 50 Hz
Консумирана мощност	80 W (S1) / 120 W (S6 30 %)
Брой ходове	500 - 1 700 min⁻¹
Ход (повдигащо движение)	12 mm
Размери на масата	415 x 255 mm
Наклон на масата	0° до 45° наляво
Макс. височина на рязане при 0°	50 mm
Макс. височина на рязане при 45°	22 mm
Дължина на режещия диск	Приблизително 134 mm
Тегло	12,0 kg
Ниво на звуковото налягане (LpA)	66,9 dB(A) (несигурност 3 dB)
Ниво на звуковата мощност (LWA)	79,9 dB(A) (несигурност 3 dB)
Основни функции	Прави, извити и вътрешни срезове; регулиране на скоростта; работно осветление; отвеждане на стружки
Безопасност	Защита на острието, авариен стоп, предпазен превключвател срещу повторно пускане, предпазител
Поддръжка	Редовно почистване, смазване на осите на всеки 25-30 часа, подмяна на въглеродните четки
Консумативи	Режещи дискове, плоча на масата, въглеродни четки
Обща информация	Само за домашна употреба; не режете кръгло дърво; използвайте подходящо отвеждане на прах

Често задавани въпроси - SD1600V SCHEPPACH

Какви материали мога да режа с трион Scheppach SD1600V?

SD1600V е предназначен за рязане на дърво, плексиглас, GFK (пластмаса, подсилена с фибростъкло), дунапрен, каучук, кожа и корк. Не използвайте за рязане на кръгъл материал.

Как да сменя режещия диск?

Винаги изключвайте уреда. Отстранете плочата на масата, разхлабете лоста за опъване, след това разхлабете горните и долните фиксиращи винтове с помощта на приложения шестостенен ключ 3 mm. Отстранете диска отгоре. За монтаж поставете диска със зъбите надолу, закрепете го първо в долния, след това в горния държач и опънете с лоста.

Как да регулирам скоростта на рязане?

Скоростта се регулира с регулатора на броя на ударите (реф. 17). Завъртете по часовниковата стрелка за увеличаване на броя на ходовете (500-1700 min⁻¹) и обратно на часовниковата за намаляване. Използвайте висока скорост за меки материали и ниска скорост за твърди материали.

Какво да направя, ако трионът не стартира?

Проверете първо мрежовия предпазител и удължителя. Ако всичко е наред, проверете стъкления предпазител (5A/250V, ø5x20 mm) на корпуса. Ако е дефектен, заменете го с идентичен модел. Ако проблемът продължи, накарайте електротехник да провери двигателя или превключвателя.

Как да направя вътрешен (вътрешен) срез?

Отстранете диска, пробийте отвор в детайла, поставете детайла върху масата, като отвора съвпадне с отвора на плочата, след това поставете диска през отвора. Регулирайте опъна, направете среза, след това отстранете диска, преди да извадите детайла.

Каква е максималната височина на рязане?

При 0° наклон (прав срез) максималната височина на рязане е 50 mm. При 45° наклон е 22 mm.

Как да поддържам триона?

След всяка употреба почиствайте външната част с влажна кърпа и мек сапун. На всеки 25-30 часа смазвайте лагерите на осите с машинна грес. Редовно проверявайте опъна на диска и сменяйте въглеродните четки, ако е необходимо.

Мога ли да използвам триона върху работна повърхност?

Да, препоръчително е да монтирате триона върху солидна работна маса с 4 винта M8 (не са включени), за да намалите вибрациите и шума. Следвайте инструкциите за монтаж от глава 7.3.

Какво да направя, ако режещият диск се чупи често?

Това може да се дължи на неправилно опъване, прекалено голямо натоварване (вкарвайте детайла бавно), неподходящ тип диск или прекомерен страничен натиск. Проверете също така подравняването на държачите на диска.

Как да настроя ъгъла на скосяване?

Разхлабете накапачните гайки под масата, наклонете масата от 0° до 45° наляво, след това затегнете гайките. За проверка на ъгъла използвайте ъгълник (не е включен) и ако е необходимо, регулирайте показалеца на градуираната скала.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SD1600V SCHEPPACH

Обяснение на символите върху продукта

Използването на символи в настоящото ръководство следва да насочи вниманието Ви към евентуални риско- ве. Символите за безопасност и обясненията, които ги придружават, трябва да бъдат разбрани точно. Самите предупреждения не премахват рисковете и не могат да заменят правилните мерки за предотвратяване на злополуки.

	Предупреждение! За да сведете до минимум руска от нараняване, прочетете ръководството за експлоатация!
	Носете защитни очила. Възникващите по време на работа искри или изпитащите от уреда трески, стърготини и прахове могат да причинят загуба на зрението.
	Носете защита за слуха. Въздействието на шум може да причини загуба на слуха.
	Носете предпазна маска за прах. При обработката на дървесина и други материали може да се стигне до образуване на вреден за здравето прах. Не трябва да се обработка съдържащ азбест материал!
	Внимание! Опасност от нараняване! Не бъркайте в движещия се режещ лист!
	Продуктът отговаря на приложимите европейски директиви.
	Продуктът отговаря на приложимите сръбски директиви.
⚠ Внимание!	В настоящото ръководство за обслужване с този знак сме обозначили местата, които засягат Вашата безопасност.

Съдържание: Страница:

1. Увод 288
2. Описание на уреда (Фиг. 1-16)......288
3. Обем на доставката 289
4. Употреба по предназначение 289
5. Указания за безопасност 289
6. Технически данни 293
7. Преди пуск в експлоатация 294
8. Конструкция....295
9. Управление 297
10. Електрическо свързване 298
11. Транспортиране 298
12. Почистване, поддръжка ипоръчване на резервни части.... 298
13. Съхранение....299
14. Изхвърляне и рециклиране.... 300
15. Отстраняване на неизправности 301
16. Декларация за съответствие 364

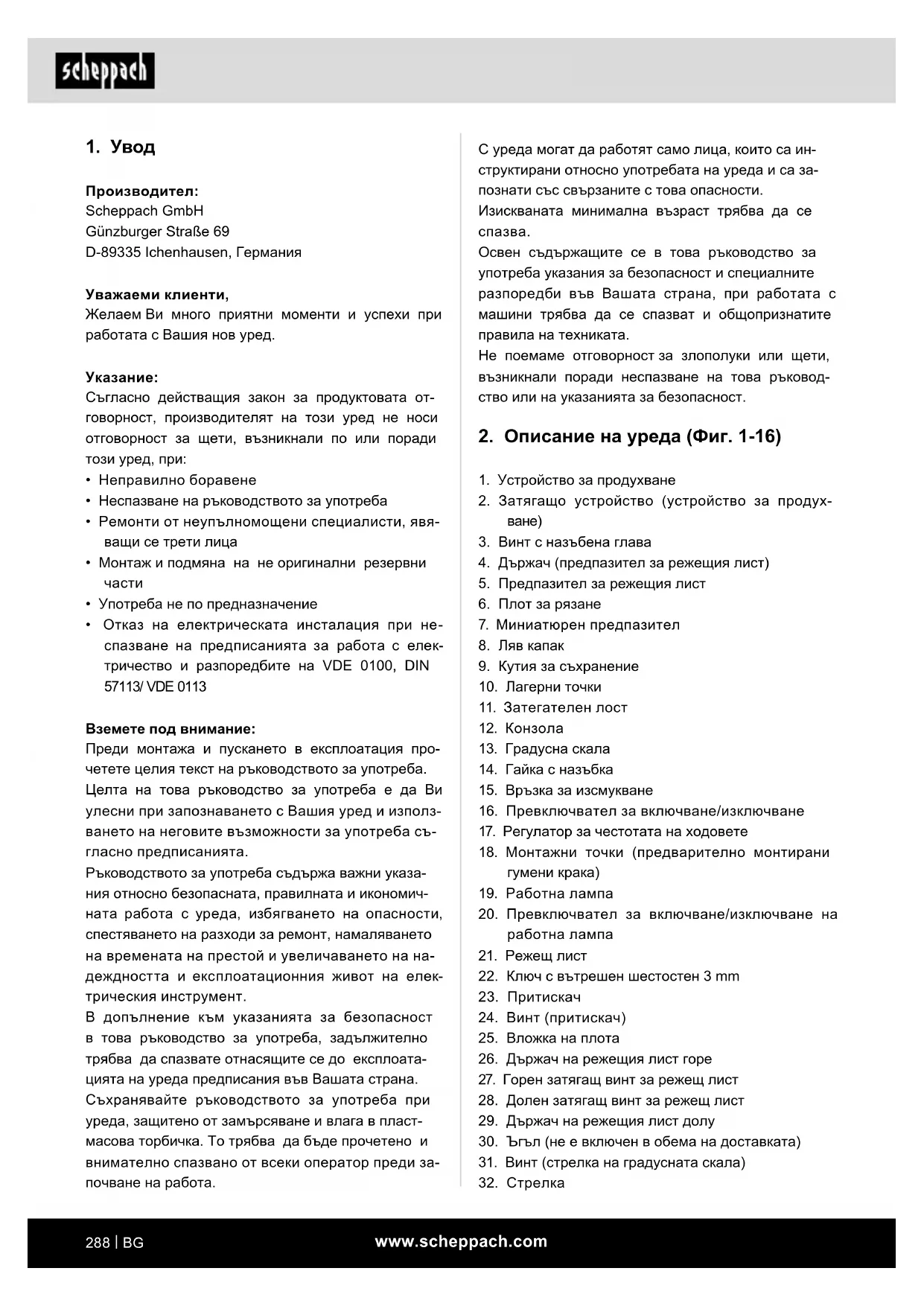

1. Увод

Производител:

Scheppach GmbH

Желаем Ви много приятни моменти и успехи при работата с Вашия нов уред.

Указание:

Съгласно действащия закон за продуктовата отговорност, производителят на този уред не носи отговорност за щети, възникнали по или поради този уред, при:

• Неправилно боравене
- Неспазване на ръководството за употреба
- Ремонти от неупълномощени специалисти, явяващи се трети лица
- Монтаж и подмяна на не оригинални резервни части
- Употреба не по предназначение
- Отказ на електрическата инсталация при неспазване на предписанията за работа с електричество и разпоредбите на VDE 0100, DIN 57113/VDE 0113

Преди монтажа и пускането в експлоатация про- четете целия текст на ръководството за употреба.

Целта на това ръководство за употреба е да Ви улесни при запознаването с Вашия уред и използването на неговите възможности за употреба съгласно предписанията.

Ръководството за употреба съдържа важни указания относно безопасната, правилната и икономичната работа с уреда, избягването на опасности, спестяването на разходи за ремонт, намаляването на времената на престой и увеличаването на надеждността и експлоатационния живот на електрическия инструмент.

В допълнение към указанията за безопасност в това ръководство за употреба, задължително трябва да спазвате отнасящите се до експлоатацията на уреда предписания във Вашата страна.

Съхранявайте ръководството за употреба при уреда, защитено от замърсяване и влага в пластмасова торбичка. То трябва да бъде прочетено и внимателно спазвано от всеки оператор преди започване на работа.

С уреда могат да работят само лица, които са инструктирани относно употребата на уреда и са запознати със свързаните с това опасности.

Изискваната минимална възраст трябва да се спазва.

Освен съдържащите се в това ръководство за употреба указания за безопасност и специалните разпоредби във Вашата страна, при работата с машини трябва да се спазват и общопризнатите правила на техниката.

Не поемаме отговорност за злополуки или щети, възникнали поради неспазване на това ръководство или на указанията за безопасност.

1. Устройство за продухване
2. Затягащо устройство (устройство за продух- ване)
3. Винт с назъбена глава
4. Държач (предпазител за режещия лист)
5. Предпазител за режещия лист
6. Плот за рязане
7. Миниатюрен предпазител
8. Ляв капак
9. Кутия за съхранение
10. Лагерни точки
11. Затегателен лост
12. Конзола
13. Градусна скала
14. Гайка с назъбка
15. Връзка за изсмукване
16. Превключвател за включване/изключване
17. Регулатор за честотата на ходовете
18. Монтажни точки (предварително монтирани гумени крака)
19. Работна лампа
20. Превключвател за включване/изключване на работна лампа
21. Режещ лист
22. Ключ с вътрешен шестостен 3 mm
23. Притискач
24. Винт (притискач)
25. Вложка на плота
26. Държач на режещия лист горе
27. Горен затягащ винт за режещ лист
28. Долен затягащ винт за режещ лист
29. Държач на режещия лист долу
30. Ђгъл (не е включен в обема на доставката)
31. Винт (стрелка на градусната скала)

32. Стрелка

33. Винт (Капак отляво - отпред)

34. Винт (Капак отляво - отзад)
35. Регулиращ винт с контрагайка

3. Обем на доставката

• Декупиращ трион
• Предпазител за режещия лист (5) с притискач (23)
- Устройство за продухване (1)
- Режещ лист (21) за дърво и пластмаса (2 бр.) (1 бр. е предварително монтиран)
- Ключ с вътрешен шестостен 3 mm (22)
- Превод на оригиналното ръководство за експлоатация

4. Употреба по предназначение

Декупирацият трион се използва за рязане на ъглова дървесина или други материали като плексиглас, стъклопласт, пяна, гума, кожа и корк. Не използвайте триона за рязане на кръгъл материал. Кръглият материал може да се наклони.

Опасност от нараняване! Частите могат да бъдат изхвърлени!

Уредът може да се използва само съгласно своето предназначение. Всяка различаваща се от това употреба не е по предназначение. За всякакъв вид произтичащи от това щети или наранявания отговорност носи потребителят/операторът, а не производителят.

Моля, обърнете внимание, че нашите уреди не са конструирани с предназначение за търговска, професионална или промишлена употреба. Не поемаме гаранция, ако уредът се използва в търговски, занаятчийски или промишлени предприятия, както и при равносилни дейности.

• Могат да се използват само подходящи за машината режещи листове.
• Съставна част от употребата по предназначение е също и спазването на указанията за безопасност, както и ръководството за монтаж и указанията за експлоатация в ръководството за употреба.
• Лицата, които обслужват и поддържат машина- та, трябва да са запознати с него и да са инфор- мирани относно въможните опасности.

• Освен това трябва да се спазват най-точно и действащите предписания за трудова безопасност.

• Други общи правила в областите трудова медицина и техника на безопасност също трябва да се съблюдават.

• Промени по машината освобождават изцяло производителя от отговорност за възникнали в резултат от това щети.

Остатьчни дискове

Дори и когато използвате този електрически инструмент съгласно предписанията, винаги остават остатъчни рискове. В зависимост от конструкцията и изпълнението на този електрически инструмент, могат да възникнат следните опасности:

• Увреждане на белите дробове, ако не се носи подходяща прахозащитна маска.
• Увреждане на слуха, ако не се носи подходяща защита за слуха.
• Опасност от злополука поради контакт с ръцете в непокритата зона за рязане на инструмента.
• Опасност от нараняване при смяна на инструмента (опасност от порязване).
• Премазване на пръстите.
• Опасност поради откат.
• Накланяне на детайла поради недостатъчна опорна повърхност за детайла.
  • Докосване на режещия инструмент.
• Изхвърляне на части от чворове и части от де- тайли.

5. Указания за безопасност

5.1 Общи указания за безопасност за електро- uredи

⚠ ПРЕДУПРЕЖДЕНИЕ

При употреба на електрически инструменти трябва да се съблюдават следните основни предпазни мерки за защита от токов удар, нараняване и пожар.

Прочетете всички тези указания, преди да използвате този електрически инструмент, и съхранявайте добре указанията за безопасност.

1. Безопасност на работното място

a) Поддържайте работното си място чисто и добре осветено. Безпорядъкът или неосветените работни места могат да доведат до злополуки.

b) Не работете с електрическия инструмент във взривоопасна среда, в която има запалими течности, газове или прахове. Електрическите инструменти създават искри, които могат да възпламенят праха или парите.

с) Дръжте деца и други лица далеч по време на използването на електрическия инструмент. При разсейване можете да изгубите контрол върху електрическия инструмент.

1. Безопасност при работа с електрически ток

a) Щепсельт на електрическия инструмент трябва да отговаря на контакта. Щепсельт не бива да се променя по никакъв начин. Не използвайте адаптерни щепсели заедно със заземени електрически инструменти. Непроменен щепсел и подходящи контакти намаляват риска от токов удар.

b) Избягвайте телесен контакт със заземени повърхности като тръби, отоплителни уреди, фурни и хладилници. Съществува повышен риск от токов удар, когато тялото Ви е заземено.

с) Пазете електрическите инструменти от дъжд и влага. Проникването на вода в електрическия инструмент увеличава риска от токов удар.

d) Не използвайте свързващия проводник не по предназначение, за носене или закачане на електрическия инструмент или за издърпване на щепсела от контакта. Пазете свързващия проводник от горещина, масло, остри ръбове или движещи се части. Повредени или усукани свързващи проводници увеличават риска от токов удар.

e) Когато работите с електрически инструмент на открито, използвайте само удължителни проводници, които също са подходящи за употреба на открито. Използването на подходящ за употреба на открито удължителен проводник намалява риска от токов удар.

f) Когато употребата на електрическия ин- струмент във влажна среда не може да бъде избегната, използвайте дефектното- кова защита. Използването на дефектнотоко- ва защита намалява риска от токов удар.

1. Безопасност на хората

a) Бъдете внимателни, обръщайте внимание на това, което правите, и подхождайте разумно към работата с електрически инструмент. Не използвайте електрически инструменти, ако сте уморени или под влиянието на наркотици, алкохол или медикаменти. Момент невнимание при използването на електрически инструмент може да доведе до сериозни наранявания.

b) Носете лични предпазни средства и вина- ги защитни очила. Носенето на лични пред- пазни средства, като противопрахова маска, предпазни обувки, които не се хлъзгат, пред- пазна каска или антифони, според вида и упо- требата на електрическия инструмент, нама- лява риска от наранявания.

с) Избягвайте неволно включване. Уверете се, че електрическият инструмент е изклю- чен, преди да го свържете към електро- захранването и/или акумулатора, преди да го вземете или носите. Ако при носенето на електрическия инструмент държите пръста си върху прекъсвача или свържете към електро- захранването включен електрически инстру- мент, това може да доведе до злополуки.

d) Отстранете инструментите за настройка или гаечните ключове, преди да включите електрическия инструмент. Инструмент или ключ, намиращ се във въртяща се част на електрическия инструмент, може да доведе до наранявания.

e) Избягвайте неправилна стойка на тялото. Осигурете си стабилен стоеж и постоянно пазете равновесие. Така можете да контролирате електрическия инструмент по-добре при неочаквани ситуации.

f) Носете подходящо облекло. Не носете широки дрехи или накити. Дръжте косата и облеклото си далеч от движещи се части. Широки дрехи, накити или дълги коси могат да бъдат захванати от движещи се части.

g) Когато могат да бъдат монтирани прахоизсмукващи и прахоулавящи устройства, те трябва да са свързани и да се използват правилно. Използването на прахоизсмукващо устройство може да намали вредите за здравето поради прах.

h) Не се поддавайте на фалшивото чувство за безопасност и не пренебрегвайте правилата за безопасност при работа с електрическите инструменти, дори ако след многократната им употреба мислите че ги познавате добре. Небрежните действия могат да доведат до тежки телесни повреди в рамките на части от секундата.

1. Употреба и боравене с електрическия ин- струмент

a) Не претоварвайте електрически инструмент. Използвайте подходящия за Вашата работа електрически инструмент. С подходящия електрически инструмент работите подобре и по-сигурно в диапазона на работникему характеристики.

b) Не използвайте електрически инструмент, чийто прекъсвач е повреден. Електрически инструмент, който не може да се включва или изключва, е опасен и трябва да бъде ремонтиран.

с) Извадете щепсела от контакта и/или извадете сменяемия акумулатор, преди да извършвате настройки по уреда, да сменяте части на работния инструмент или да оставите електрическия инструмента настрани. Тази мярка за безопасност предотвратява неумишленото включване на електрическия инструмент.

d) Съхранявайте неизползваните електри- чески инструменти на недостъпно за деца място. Не позволявайте електрическият ин- струмент да бъде използван от лица, които не са запознати с него или не са прочели тези инструкции. Електрическите инструмен- ти са опасни, ако се използват от неопитни лица.

e) Поддържайте електрическите инструменти и работния инструмент грижливо. Проверявайте дали движещите се части функционират безупречно и не заяждат, дали няма счупени или така повредени части, че да нарушават функционирането на електрическия инструмент. Повредените части следва да бъдат ремонтирани преди използването на електрическия инструмент. Много злополуки са причинени от лошо поддържани електрически инструменти.

f) Поддържайте режещите инструменти на- точени и чисти. Грижливо поддържаните ре- жещи инструменти с остри режещи ръбове се заклинват по-малко и се водят по-лесно.

g) Използвайте електрическия инструмент, принадлежностите, работните инструменти и т.н. съгласно настоящите инструкции. При това вземайте под внимание условията на работа и действието, което трябва да се извърши. Употребата на електрически инструменти за различни от предвидените приложения може да доведе до опасни ситуации.

h) Пазете дръжките и техните повърхности сухи, чисти и без масло и грес. Хлъзгавите дръжки и техните повърхности не позволяват безопасна работа и контрол на електрическия инструмент в непредвидени ситуации.

1. Сервиз

a) Възлагайте ремонти по Вашия електри- чески инструмент само на квалифицирани специалисти и само с оригинални резервни части. Така се гарантира, че безопасността на електрически инструмент ще се запази.

⚠ ПРЕДУПРЕЖДЕНИЕ

По време на експлоатация този електрически инструмент създава електромагнитно поле. При определени условия това поле може да наруши функционирането на активни или пасивни медицински импланти. За да се намали опасността от сериозни или смъртоносни наранявания, препоръчваме на лица с медицински импланти да се консултират със своя лекар и с производителя на медицинския имплант, преди електрическият инструмент да бъде използван.

5.2 Специални указания за безопасност

• В случай на авария незабавно изключете машината и извадете щепсела от електрическата мрежа.
• Съблюдавайте всички тези указания преди и по време на работата с триона.
• Не използвайте триона за рязане на дърва за огрев.
• Машината е оборудвана със защитен изключвател срещу повторно включване след понижаване на напрежението.

- Ако е необходим удължителен кабел, се уверете, че неговото напречно сечение е достатъчно за консумацията на ток на триона. Минимално напречно сечение 1,5 mm ^2 .

- Използвайте кабелен барабан само в развито състояние.

- Заетите с работа по машината лица не бива да се разсейват.

- В никакъв случай не бива да спирате режещите листове, като ги бутате настрани, след като задвижването е било изключено.

- Монтирайте само добре наточени, без пукнатини и недеформирани режещи дискове.

- Повредените режещи листове трябва да се сменят незабавно.

- Не използвайте режещи дискове, които не отговарят на посочените в тези инструкции за употреба характеристики.

- Трябва да се уверите, че всички устройства, които покриват режещия лист, работят безпроблемно.

- Устройствата за безопасност по машината не бива да се демонтират или да се привеждат в неизползваемо състояние.

- Повредени или неправилни предпазни устройства трябва да се сменят незабавно.

- Не режете детайли, които са твърде малки, за да ги държите стабилно в ръка.

- Не натоварвайте машината до такава степен, че тя да спре.

- Винаги притискайте обработвания детайл плътно към работния плот.

- Никога не отстранявайте свободни трески, стърготини или заклещени части дърво при движещ се режещ лист.

- Изключете машината, за да отстраните неизправностите по блокирания работен инструмент. Издърпайте щепсела. Отстранете запушването. Внимание! Опасност от нараняване на режещия лист! Носете предпазни ръкавици! Извършете пробен ход без детайл за обработване. Уверете се, че няма необичайни шумове или вибрации. Ако това е така, изключете уреда и се обърнете към производителя.

- Извършвайте преоборудване, както и работи по настройка, измерване и почистване само при изключен двигател. Издърпайте щепсела.

- Преди включване проверявайте дали ключовете и инструментите за настройка са отстранени.

- При напускане на работното място изключете двигателя и извадете щепсела.

- Електроинсталации, ремонти и дейности по поддръжката могат да се извършват само от специалисти.

- Всички предпазни устройства и устройства за безопасност трябва веднага да бъдат монтирани отново след приключване на ремонта или поддръжката.

- Трябва да се спазват инструкциите за безопасност, експлоатация и поддръжка на производителя, както и размерите, посочени в техническите данни.

- Трябва да се спазват съответните разпоредби за предотвратяване на злополуки и други общо-приети правила за безопасност.

- Трионът е предназначен за употреба само на закрито.

- Детайли, които са по-малки от предпазителя за режещия лист, могат да доведат до наранявания на ръцете и пръстите. Използвайте подходящи помощни средства!

- Избягвайте напрегнати позиции на ръцете при водене на обработвания детайл и позиции, при които при изплъзване ръката би попаднала директно в режещия лист.

- Винаги поставяйте режещия лист така, че зъбите му да сочат надолу към плота за рязане.

- Винаги настройвайте правилното обтягане на острието, за да предотвратите разкъсването на режещите листове.

- Бъдете особено внимателни при рязане на ма- териали с неправилни профили за рязане.

- При обратно дърпане на обработвания детайл зъбите могат да попаднат в прореза, особено ако дървесните стърготини блокират прореза. В този случай трябва да спрете триона, да извадите мрежовия щепсел, да отворите прореза с помощта на клин и да издърпате обработвания детайл.

- Никога не напускайте работното място без пре- ди това да сте спрели триона. Изчакайте трион- ът да спре напълно.

- Не поставяйте, не лепете и не сглобявайте части на работната маса, докато трионът работи.

- Включете триона едва след като освободите работната маса от остатъците от материали и от инструменти. Върху работната маса оставете само детайлът, който ще се обработка и всички помощни средства (клинове).

• Винаги носете защитни очила.

- Дръжте пръстите си на безопасно разстояние от режещия лист.

• Направлявайте обработвания детайл стабилно и здраво, и не го отпускайте нито за момент.
• Никога не напускайте работното място без пре- ди това да сте спрели триона.
• Не позволявайте познаването на триона да ви изкуши към небрежност. Невниманието може да доведе до сериозни наранявания в рамките на част от секундата.

Съхранявайте добре тези указания за безопасност.

6. Технически данни

Мрежово напрежение 220-240 V\~/50 Hz

Консумирана мощност	80 вата (S1*)120 вата (S6 30%**)
Брой на ходовете 500-1700 min	-1
Движение на хода 12 mm
Опорна повърхнина 630 x 295 mm
Въртене на масата	0° до 45° на ляво
Размер на плота	415 x 255 mm
Дължина на режещия лист ок.	134 mm
Изнасяне	406 mm
Височина на рязане макс. при 0°	50 mm
Височина на рязане макс. при 45°	22 mm
Тегло	12,0 kg

Запазва се правото на технически промени!

*Режим на работа S1:

Непрекъсната работа при постоянно натоварване

Непрекъснат режим с периодично натоварване (продължителност на цикъла 10 мин.). За да не загрява двигателят недопустимо, двигателят може да се експлоатира 30% от продължителността на цикъла с посоченото номинално натоварване и след това трябва 70% от продължителността на цикъла да продължи да работи без товар.

Стойности на шумовите емисии

Шум

Стойностите на шума са определени съгласно EN 61029.

Носете защита за слуха.

Въздействието на шум може да причини загуба на слуха.

Ниво на звуково налягане L_pA	66,9 dB
Неопределеност K_pA	3 dB
Ниво на звукова мощност L_WA	79,9 dB
Неопределеност K_WA	3 dB

Стойност на емисиите на вибрации

• Посочената стойност на емисиите на вибрации е измерена по стандартен метод на изпитване и може да бъде използвана за сравнение на един електрически инструмент с друг;
• Посочената стойност на емисиите вибрации може да бъде използвана също и за първоначална оценка на (вибрационното) натоварване.
• По време на действителното използване на електрическия инструмент стойността на емисиите на вибрации може да се различава от посочената стойност, в зависимост от вида и начина, по който електрическият инструмент се използва;

Предупредително указание:

- Необходимо е да се определят мерки за безопасност за защита на оператора, които се основават на оценка на вибрационното натоварване по време на действителните условия на използване (при това трябва да се вземат под внимание всички части на работния цикъл, например времената, през които електрическият инструмент е изключен, и такива, в които той е включен, но работи без натоварване).

Посочените стойности са стойности на емисии и затова не е задължително в същото време да представляват сигурни стойности за работното място. Въпреки че има зависимост между нивото на емисии и нивото на вредно въздействие, от това не може надеждно да се заключи, дали са необходими допълнителни предпазни мерки или не.

Фактори, които могат да повлияят върху моментно наличното на работното място ниво на вредно въздействие, включват продължителността на въздействията, особеностите на работното помещение, други източници на шум и т.н., напр. броят машини и други съседни процеси.

Допустимите стойности на работното място могат също така да се различават в различните страни. Тази информация дава възможност на ползвателя да из-върши по-добра преценка на застрашаването и риска.

Ограничавайте образуването на шум до мини- мум!

• Използвайте само изправни уреди.
• Поддържайте и почиствайте редовно уреда.
• Съобразявайте начина си на работа спрямо уреда.
• Не претоварвайте уреда.
• При нужда възлагайте проверка на уреда.
• Изключвайте уреда, когато той не се използва.

Подходящи режещи листове

Могат да се използват всички обикновени режещи листове с минимална дължина от 127 mm с или без щифт.

• Отворете опаковката и внимателно извадете уреда.
• Отстранете опаковъчния материал, както и опаковъчните и транспортните осигуровки (ако има такива).
• Проверете дали обемът на доставката е пълен.
• Проверете уреда и принадлежностите за повреди от транспортирането.
• По възможност запазете опаковката до изтичане на гаранционния срок.

⚠ ПРЕДУПРЕЖДЕНИЕ

Уредът и опаковъчните материали не са играчка за деца! Деца не бива да играят с пластмасови торбички, фолио и дребни части! Съществува опасност от поглъщане и задушаване!

7.2 Общи указания

- Преди пускане в експлоатация приспособлени- ята за безопасност трябва да бъдат правилно монтирани.

• Режещият лист трябва да може да се движи свободно.
• При вече обработвано дърво внимавайте за чужди тела, като напр. пирони, винтове и т.н.
• Преди да задействате превключвателя за включване/изключване се уверете, че режещият лист е правилно монтиран и подвижните части са лесно подвижни.
• Преди свързване на машината се уверете, че данните върху типовата табелка съвпадат с данните на мрежата.
• Свързвайте машината само към правилно инсталиран контакт тип Шуко, който е обезопасен с поне 10 А.

7.3 Монтиране на декупирация трион върху работна маса

За монтажа се нуждаете от:

• Винт с вътрешен шестостен М8 (4 бр.)
• Шестостенна гайка М8 (4 бр.)
- Подложна шайба ∅ 8,4 mm (8 бр.)
(не се включва в обема на доставката)

Дължината на използваните винтове варира в за- висимост от дебелината на плота на масата.

⚠ ПРЕДУПРЕЖДЕНИЕ

Опасност от нараняване! Преди всякакви работи по монтажа издърпвайте щепсела от контакта на декупирация трион.

1. Монтирайте декупирация трион върху масивна работна маса от дърво. По този начин може да се избегне създаването на силен шум поради вибрациите.
2. Маркирайте дупките за пробиване (виж Фиг. 5.2).
3. Пробийте 4 отвора (диаметър 8 mm) в работната маса.

4. Завинтете декупирация трион към работната маса с винта с вътрешен шестостен (E) през монтажните точки (Фиг. 3, Поз. 19) в следната последователност (Фиг. 5.1):
   D Шестостенна гайка
   С Подложна шайба
   А Декупиращ трион
   В Работна маса
   С Подложна шайба
   Е Винт с вътрешен шестостен

5. Затегнете шестостенната гайка (D).

8. Конструкция

⚠ ПРЕДУПРЕЖДЕНИЕ

Опасност от нараняване! Преди всякакви работи по монтажа издърпвайте щепсела от контакта на декупирация трион.

8.1 Монтаж на предпазителя за режещия лист (5) и на притискача (23) (Фиг. 6, 7)

УКАЗАНИЕ:

Преди монтажа на притискача (23) монтираният предварително фабрично режещ лист (21) трябва да се демонтира (виж 8.2).

1. Свалете режещия лист (21), както е описано в 8.2.
2. Свалете притискача (23) от предпазителя за режещия лист (5): Отвинтете винта (24) докрай с помощта на кръстата отвертка (не е включена в обема на доставката) (виж фиг. 6).
3. Вкарайте държача (4) в отвора (виж Фиг. 7).
4. Фиксирайте държача (4) с винта с назъбена глава (3).
5. Монтирайте притискача (23) на предпазителя за режещия лист (5). Вкарайте винта (24) в държача (4). Затегнете винта (24) с помощта на кръстата отвертка (не е включена в обема на доставката).
6. Поставете отново режещия лист (21), както е описано в 8.2.
7. Уверете се, че притискачът (23) не докосва режещия лист (21).

8.1.1 Регулиране на притискача

УКАЗАНИЕ:

Притискачът (23) трябва винаги да се регулира съгласно височината на обработвания детайл. При това обработваният детайл не трябва да се стяга, а да продължи да се движи свободно. Притискачът (23) служи като предпазител, за да може обработваният детайл да не се скъса нагоре и при това режещият лист (21) да не се разруши.

1. За да регулирате притискача (23), отвинтете винта с назъбена глава (3).
2. Регулирайте притискача (23) според височината на обработвания детайл.
3. Затегнете отново винта с назъбена глава (3).

За да избегнете наранявания, причинени от случайно стартиране: Преди снемане или смяна на режещия лист винаги натискайте бутона "0" и издърпвайте щепсела от контакта.

8.2.1 Отстранете / поставете вложка на плота

1. Отвинтете винта с назъбена глава (3).
2. Поставете предпазителя за режещия лист (5) докрай нагоре.
3. Хванете под плота за рязане (6) и натиснете вложката на плота (25) нагоре.
4. Сега вложката на плота (25) може да бъде свалена.

Когато поставяте вложката на плота (25) обърнете внимание на процепа при рязане. Вложката на плота (25) трябва да се постави така, както е показано на фиг 8. В противен случай машината може да се повреди при коси отрязвания.

8.2.2 Сваляне на режещия лист без щифтове (опция)

1. За да свалите режещия лист (21), извадете вложката на плота (25) нагоре. (виж 8.2.1)
2. Първо освободете напрежението, сгъвайки нагоре затегателния лост (11). Чрез завъртане на затегателния лост (11) обратно на часовниковата стрелка напрежението може допълнително да се понижи, ако е необходимо.
3. Натиснете конзолата (12) леко надолу (виж Фиг. 9).
4. След това отвинтете горния затягащ винт на режещия лист (27).
5. Дръжте здраво режещия лист, тъй като може да падне във вътрешността на уреда.
6. Развийте долния винт на затягация винт за режещия лист (28) с ключа с вътрешен шестостен (22).
   7.Извадете режещия лист нагоре.

8.2.3 Поставяне на режещия лист без шифтове (опция)

Зъбите на режещия лист винаги трябва да са насочени надолу.

1. Фиксирайте режещия лист (21) първо в долния държач на режещия лист (29). За фиксиране на режещия лист (21) затегнете долния затягащ винт за режещия лист (28) с ключ с вътрешен шестостен (22).

2. Натиснете конзолата (12) леко надолу. Фикси-райте другия край на режещия лист (21) в горния държач на режещия лист (26) (виж Фиг. 9).

3. Фиксирайте режещия лист (21) в горния затягащ винт за режещия лист (27) (виж Фиг. 10).
4. Обтегнете режещия лист (21) със затегателния лост (11), като отново го натиснете надолу. Проверете обтягането на режещия лист (21). Ако обтягането е твърде малко, можете да го увеличите чрез завъртане по часовниковата стрелка. Преди това освободете отново затегателния лост (11).
5. Поставете отново вложката на плота (25). (виж 8.2.1)

8.2.4 Сваляне на режещия лист с щифтове

1. За да свалите режещия лист (21), извадете вложката на плота (25) нагоре. (виж 8.2.1)
2. Първо освободете напрежението, сгъвайки нагоре затегателния лост (11). Ако е необходимо, продължете да освобождавате налягането чрез въртене в посока обратна на часовниковата стрелка.
3. Хванете здраво режещия лист и натиснете конзолата (12) леко надолу (виж Фиг. 9).
4. Извадете режещия лист от горния и долния държач на режещия лист (26/29).

8.2.5 Поставяне на режещия лист с щифтове

Зъбите на режещия лист винаги трябва да са насочени надолу.

1. Вкарайте единия край на режещия лист (21) през отвора в масата. Вкарайте щифтовете на режещия лист (21) в съответните канали на горния и долния държач на режещия лист (26/29).
2. Поставете режещия лист (21) първо в долния държач на режещия лист (29).
3. Натиснете конзолата (12) леко надолу (виж Фиг. 9). Поставете режещия лист (21) в горния държач на режещия лист (26).
4. Проверете позицията на щифтовете на реже- щия лист в държачите (26/29).
5. Обтегнете режещия лист (21) със затегателния лост (11), като отново го натиснете надолу. Проверете обтягането на режещия лист (21). Ако обтягането е твърде малко, можете да го увеличите чрез завъртане по часовниковата стрелка. Преди това освободете отново затегателния лост (11).
6. Поставете отново вложката на плота (25). (виж 8.2.1)

УКАЗАНИЕ

На лявата страна се намира кутия за съхранение (9), в която можете да съхранявате резервните режещи дискове и ключа с вътрешен шестостен.

8.3 Проверка на напрежението на режещия лист

⚠ ПРЕДУПРЕЖДЕНИЕ

Редовно и след поставяне на режещ лист про- верявайте затягането на листа.

След като го монтирате, проверете затягането на винта, натискайки надолу затегателния лост (11).

Ако затягането на диска е твърде ниско или твърде високо, процедирайте както следва:

• Спънете затегателния лост (11) нагоре.
- Завъртете затегателния лост (11) в посока на часовниковата стрелка, за да увеличите обтягането и в посока обратна на часовниковата стрелка, за да го понижите.
- Натиснете затегателния лост (11) отново надолу, за да фиксирате настройката.

При правилно обтягане режещият лист трябва да издава лек звук, както при "дърпане" на струна.

8.4 Фино регулиране на ъгловата скала (Фиг. 12; 12.1)

ВНИМАНИЕ

Проверете настройката на ъгловата скала преди работа с уреда.

1. Отвинтете контрагайката на регулирация винт (35) с помощта на гаечен ключ SW8 (не е включен в обема на доставката).
2. За регулиране на плота за рязане използвайте ъгъл от 90° (30) (не е включен в обема на доставката). Поставете го върху плота за рязане и на режещия лист (Фиг 12).
3. Отвинтете гайката с назъбка (14). Регулирайте регулиращия винт (35) така, че ъгълът между режещия лист (21) и плота за рязане (6) да е 90°.
4. Затегнете отново гайката с назъбка (14) и кон- трагайката на регулиращия винт (35).
5. Развийте винта (31) и завъртете стрелката (32) върху маркировката 0°.
6. Направете пробно рязане. Проверете ъгъла на обработвания детайл с ъгломер. Ако е необходимо, регулирайте стрелката (32).

8.5 Монтаж на устройството за продухване (Фиг. 8)

1. Уверете се, че предпазителят за режещия лист (5) е сгънат надолу.
2. Завинтете устройството за продухване (1) по посока на часовниковата стрелка върху държача (2), както е показано на фиг. 8.

8.6 Устройство за засмукване на стружки (Фиг. 13)

ВНИМАНИЕ:

Експлоатирайте уреда само с подходящо устройство за засмукване на стружки. Не използвайте обикновена прахосмукачка.

Свържете подходящо устройство за засмукване на стружки (не е включено в обема на доставката) към отвора за изсмукване (15) (виж Фиг. 13, примерно изображение).

ВНИМАНИЕ:

Проверявайте и почиствайте редовно каналите за изсмукване.

9. Управление

⚠️ Внимание!

Преди пускането в експлоатация задължител- но сглобете напълно продукта!

9.1 Общи указания

• Трионът не реже сам дървото. Потребителят реже чрез водене на дървото към движещия се режещ лист.
• Зъбите режат дървото само при движението на- долу.
• Дървото трябва да се води бавно към режещия лист, тъй като зъбите на режещия лист са много малки.
• Всяко лице, което работи с триона, се нуждае от известно време, за да се научи. През това време със сигурност ще се счупят няколко листа.
• При рязане на по-дебело дърво трябва особено да се внимава режещият лист да не се огъва или усуква.
• При внимателна работа срокът за експлоатация на режещия лист се повишава.

9.2 Миниатюрен предпазител (7)

Миниатюрният предпазител (7) е фабрично поставен и не трябва да се монтира. При повреден ми- ниатюрен предпазител (7), процедирайте, както е описано в точка 12.2.4.

9.3 Превключвател за включване/изключване (16)

• Включване: Натиснете бутона „I“.
- Изключване: Натиснете бутона „0“.

ВНИМАНИЕ

Машината е оборудвана със защитен изключвател срещу повторно включване след понижаване на напрежението.

Ако декупирацият трион е включен и електро- захранването се прекъсне, декупирацият трион ще остане изключен и след възстановяване на електрозахранването. За включване натиснете отново бутона „I“.

9.4 Работа на работната лампа (Фиг. 4)

Натиснете превключвателя за вкл./изкл. (20), за да включите и изключите работната лампа (19).

9.5 Регулатор за честотата на хода (Фиг. 2)

С регулатора за честотата на хода (17) можете да настройвате честотата на хода според материала, който трябва да бъде отрязан. За меки материали Ви препоръчваме висока честота на хода, за твърди материали - ниска честота на хода. Завъртането ма регулатора за честотата на хода (17) по посока на часовниковата стрелка увеличава честотата на хода. Честотата на хода се понижава чрез въртене в посока обратна на часовниковата стрелка.

9.6 Извършване на вътрешни разрези

С този декупиращ трион са възможни вътрешни разрези в обработвания детайл без външната страна или обиколката на обработвания детайл да се нарани.

1. Свалете режещия лист (21), както е описано в 8.2.
2. Пробийте отвор в обработвания детайл.
3. Поставете обработвания детайл със свредпования отвор върху отвора на вложката на плота (25) върху плота за рязане (6).

4. Монтирайте режещия лист (21) (както е описано в 8.2) през отвора в обработвания детайл и регулирайте обтягането на листа.

5. След приключване с вътрешните разрези сне- мете режещия лист (21) от държачите за листа (както е описано в 8.2).

6. Вземете обработвания детайл от масата.

9.7 Извършване на коси разрези (Фиг. 14) ⚠ ПРЕДУПРЕЖДЕНИЕ

При правене на коси разрези бъдете изключител- но предпазливи. Наклонът на масата на триона благоприятства изплъзването. Съществува опас- ност от нараняване.

1. За да извършите коси разрези, настройте разстоянието на монтирания на притискача (23) предпазител за режещия лист (5) спрямо работната маса.
2. Завъртете масата, като развиете гайката с назъбка (14) и наклонете плота за рязане (6) в желаното положение.
3. Затегнете гайката с назъбка (14).

10. Електрическо свързване

Монтираният електродвигател е свързан в готовност за експлоатация. Свързването отговаря на приложимите разпоредби на VDE и DIN.

Мрежовото свързване от страна на клиента, както и използваният удължаващ кабел, трябва да отговарят на тези предписания.

Повреден свързващ електрически проводник По свързващите електрически проводници често възникват повреди в изолацията.

Причини за това могат да бъдат:

• Точки на притискане, когато свързващите проводници са прокарани през процепи на прозорци или врати.
• Точки на прегъване поради неправилно закрепване или прокарване на свързващия проводник.
• Места на прерязване поради прегазване на свързващия проводник.
• Повреди в изолацията поради дърпане от стенния контакт.
• Пукнатини поради стареене на изолацията.

Такива дефектни свързващи електрически проводници не бива да се използват и поради повредената изолация са опасни за живота.

Редовно проверявайте за повреди свързващите електрически проводници. Внимавайте за това, при проверката свързващият проводник да не е свързан към електрическата мрежа.

Свързващите електрически проводници трябва да отговарят на приложимите разпоредби на VDE и DIN.

Използвайте само свързващи проводници с обозначение H 05 VV-F.

Отпечатване на типовото обозначение върху свързващия кабел е задължително предписание.

Двигател на променлив ток

Мрежовото напрежение трябва да е 220-240 V\~. Удължаващите проводници с дължина до 25 m трябва да са с напречно сечение от 1,5 квадратни милиметра.

Свързвания и ремонти по електрическото оборудване могат да се извършват само от електротехник.

При запитвания, моля посочвайте следните данни:

• Тип ток на двигателя
• Данни от фирмената табелка на машината

Вид на свързването Y

Ако проводникът за свързване към мрежата на този продукт се повреди, то той трябва да бъде сменен от производителя, от неговата сервисна служба или от подобно квалифицирано лице, за да се избегнат опасности.

11. Транспортиране

• Транспортирайте електрическия инструмент, повдигайки го за предвидените за целта прорези на корпуса и на капака на двигателя.
• Никога не използвайте предпазните устройства за вдигане или транспортиране.
• Внимавайте за това, по време на транспортирането свободностоящата част на режещия лист да е покрита, напр. чрез защитно устройство.

12. Почистване, поддръжка ипоръч- ване на резервни части

⚠ ПРЕДУПРЕЖДЕНИЕ

Преди да извършите техническо обслужване или почистване винаги изключвайте триона и издърп-вайте щепсела.

12.1 Почистване

Поддържайте предпазните приспособления, вентилационните процепи и корпуса на двигателя възможно най-чисти от прах и замърсявания. Препоръчваме да почиствате уреда незабавно след всяка употреба.

12.1.1 Почистване отвън

• Почиствайте уреда редовно с влажна кърпа и малко мек сапун.
• Не използвайте почистващи препарати или разтворители. Те могат да атакуват пластмасовите части на уреда.
• Внимавайте за това, да не може да попадне вода във вътрешността на уреда.

12.1.2 Почистване отвътре (Фиг. 15)

1. Отворете кутията за съхранение (9).
2. Свалете винта (34).
3. Отвинтете винта (33).
4. Свалете капака (8).
5. Продухайте вътрешността на уреда със сгъстен въздух при ниско налягане.
6. Монтирайте отново капака (8).
7. Фиксирайте винта (33).
8. Поставете отново винта (34) и го затегнете.
9. Затворете кутията за съхранение (9).

12.2 Поддръжка

Смажете лагерните точки (10) най-късно след около 25-30 работни часа с висококачествена машинна смазка.

12.2.2 Въглеродни четки

При прекалено силно образуване на искри възложете на електротехник проверка на въглеродните четки.

ВНИМАНИЕ

Въглеродните четки могат да се сменят само от електротехник.

12.2.3 Мрежов кабел

Мрежовият кабел трябва незабавно да бъде сменен, ако е скъсан, срязан или повреден по някакъв друг начин.

12.2.4 Смяна на миниатюрния предпазител (Фиг. 16)

Ако миниатюрният предпазител е дефектен (7), той трябва да се смени с миниатюрен предпазител от същия тип 5 A/250 V (ø 5 x 20 mm).

⚠ ПРЕДУПРЕЖДЕНИЕ

Не шунтирайте миниатюрния предпазител (7)! Не използвайте друг тип предпазител! Това може да доведе до повреждане на уреда.

Трябва да се има предвид, че следните части на този продукт са обект на износване поради износване или на естествено износване, респ. следните части са необходими като консумативи.

Бързоизносващи се части*: Въглеродни четки, режещ лист, вложка на плота

* не са включени задължително в обема на доставката!

12.4 Поръчване на резервни части

При поръчване на резервни части (чрез сервизната гореща линия) трябва да се посочат следните данни:

• Тип на уреда
• Каталожен номер на уреда (може да се намери върху опаковката, респ. в ръководството)

Резервните части и аксесоарите се предлагат в нашия сервизен център. За целта сканирайте QR кода на заглавната страница.

13. Съхранение

Съхранявайте уреда и неговите принадлежности на тъмно, сухо и защитено от замръзване, както и недостъпно за деца място. Оптималната температура за съхранение е между 5 и 30 °C. Съхранявайте електрическия инструмент в оригиналната опаковка.

14. Изхвърляне и рециклиране

Указания за опаковката

Опаковъчните материали могат да се рециклират. Моля, из- хвърлете опаковката по приро- досъобразен начин.

Указания за Закона за електрическото и електронното оборудване (ElektroG)

Старото електрическо и електронно оборудване не трябва да се изхвърля заедно с битовите отпадъци, а трябва да се събира и изхвърля разделно!

• Старите батерии и акумулатори, които не са не- подвижно монтирани в стария уред, трябва да бъдат извадени преди предаване без да се раз- рушават! Тяхното изхвърляне е регламентирано от Закона за батериите и акумулаторите.
• Собствениците, респ. ползвателите на електрическо и електронно оборудване са законово задължени да ги върнат след употреба.
• Крайният потребител е отговорен за изтриването на личните му данни от стария уред, който трябва да бъде изхвърлен!
• Символът на зачеркната кофа на колела означава, че отпадъците от електрическото и електронното оборудване не трябва да се изхвърлят заедно с битовите отпадъци.
• Електрическото и електронното оборудване може да се предава безплатно на следните места:

- Публични събирателни пунктове (например дворове на общински сгради).

- Магазини за продажба на електронни уреди (физически и онлайн), при условие че търговците са длъжни да ги вземат обратно или предлагат това вземане доброволно.

- Можете да предадете до три стари електрически уреда от всеки тип уред с максимална дължина на ръба от 25 сантиметра без да купувате нов уред от производителя, или да ги предадете в друг оторизиран събирателен пункт във вашия район.

- За допълнителните условия за връщане на производители и дистрибутори се обърнете към съответния център за обслужване на клиенти.

- Ако новият електрически уре д се доставя от про- изводителя на частно домакинство, той може да организира безплатно извозване на стария електрически уред при поискване от крайния потребител. За целта се свържете с отдела за обслужване на клиенти на производителя.

- Това се отнася само за уредите, които се инсталират и продават в Европейския съюз и са предмет на европейската Директива 2012/19/EC. В страни извън Европейския съюз могат да се прилагат различни разпоредби за изхвърляне на излязло от употреба електрическо и електронно оборудване.

15. Отстраняване на неизправности

⚠ ПРЕДУПРЕЖДЕНИЕ

Преди да извършите техническо обслужване или почистване винаги изключвайте триона и издърпвайте щепсела.

Повреда Възможна причина Начин на отстраняване
Режещият лист без щифтове се разхлабва след изключване на двигателя	Затегателният винт на режещия лист (27/28) е затегнат твърде леко	Затегнете затегателния винт на режещия лист (27/28)
Двигателят не се стартира Повреда на мрежов предпазител Проверка на мрежовия предпазител
Чупене на режещи листове Неправилно регулирано обтягане Регулирайте правилно обтягането
Режещият лист се люлее, не е подравнен направо	Държачите не са подравнени Отвийте	винтовете, с които са закрепени държачите. Поставете държачите във вертикално положение, затегнете отново винтовете

Очевидни недостатъци трябва да бъдат докладвани в рамките на 8 дни от получаването на стоки, в противен случай купувачът губи всякакви претенции за такива дефекти. Предлагаме гаранция на нашите машини с правилното лечение на срока на действие на косвена гаранция от датата на доставка по такъв начин, че ние замени всяка част в рамките на това време открива в един ред в материала или изработката трябва да бъде безполезно, безплатно. За части, които ние не се произвеждат, ние правим само като гаранция, като имаме право на гаранционни искове срещу доставчици. Разходите за вмъкване на нови части на купувача. Преобразуване и намаляване вземания и други исковете за обезщетения, са изключени.

Garancija RS

Očigledni nedostaci se moraju prijaviti u roku od 8 dana nakon prijema robe, u suprotnom kupac gubi sva prava u pogledu takvih nedostataka. Za naše mašine dajemo garanciju tokom trajanja zakonskog garantnog roka od datuma primopredaje, pod uslovom da se sa njima pravilno rukuje, na taj način besplatno vršimo zamenu svakog dela mašine koji tokom tog perioda postane neupotrebljiv usled greške u materijalu ili proizvodnji. Za delove koje ne proizvodimo sami, dajemo garanciju samo u okviru ostvarivanja garantnih prava koja dobijamo od poddobavljača. Troškove za ugradnju novih delova snosi kupac. Pravo na zamenu i umanjenje i drugi zahtevi za nadoknadu štete su isključeni.

Garantie RO
