SD1600V - Saha SCHEPPACH - Ilmainen käyttöohje ja opas

Merkki	Scheppach
Malli	SD1600V
Tuotetyyppi	Leikkaussaha (kapeikkosaha)
Verkkojännite	220-240 V ~ 50 Hz
Ottoteho	80 W (S1) / 120 W (S6 30 %)
Iskunopeus	500 - 1 700 min⁻¹
Iskunpituus	12 mm
Pöydän mitat	415 x 255 mm
Pöydän kallistus	0° - 45° vasemmalle
Leikkauskorkeus max 0°	50 mm
Leikkauskorkeus max 45°	22 mm
Sahanterän pituus	Noin 134 mm
Paino	12,0 kg
Äänenpainetaso (LpA)	66,9 dB(A) (epävarmuus 3 dB)
Äänitehotaso (LWA)	79,9 dB(A) (epävarmuus 3 dB)
Päätoiminnot	Suorat, kaarevat ja sisäleikkaukset; nopeudensäätö; työvalaistus; lastuimuri
Turvallisuus	Teränsuojus, hätäseis, turvakytkin uudelleenkäynnistyksen estoon, hienosulake
Huolto	Säännöllinen puhdistus, akselien voitelu 25-30 tunnin välein, hiiliharjojen vaihto
Kulutusosat	Sahanterät, pöytälevy, hiiliharjat
Yleistä tietoa	Vain kotikäyttöön; älä leikkaa pyöreää puuta; käytä sopivaa imuria

Usein kysytyt kysymykset - SD1600V SCHEPPACH

Mitä materiaaleja voin leikata Scheppach SD1600V -sahalla?

SD1600V on suunniteltu puun, pleksilasin, GFK:n (lasikuidulla vahvistettu muovi), vaahtomuovin, kumin, nahkan ja korkin leikkaamiseen. Älä käytä pyöreän materiaalin leikkaamiseen.

Kuinka vaihdan sahanterän?

Irrota laite aina verkkovirrasta. Poista pöytälevy, löysää kiristysvipu, löysää sitten ylä- ja alakiinnitysruuvit mukana toimitetulla 3 mm kuusiokoloavaimella. Poista terä ylhäältä. Asenna terä työntämällä se hampaat alaspäin, kiinnitä se ensin ala- ja sitten ylätukeen ja kiristä vivulla.

Kuinka säädän leikkausnopeuden?

Nopeus säädetään iskunopeuden säätimellä (viite 17). Käännä myötäpäivään lisätäksesi iskumäärää (500-1700 min⁻¹) ja vastapäivään vähentääksesi. Käytä suurta nopeutta pehmeille materiaaleille ja pientä nopeutta koville materiaaleille.

Mitä tehdä, jos saha ei käynnisty?

Tarkista ensin verkkovirtasulake ja jatkojohto. Jos kaikki on kunnossa, tarkista hienosulake (5A/250V, ø5x20 mm) kotelon päällä. Jos se on viallinen, vaihda se identtiseen malliin. Jos ongelma jatkuu, anna sähkömiehen tarkistaa moottori tai kytkin.

Kuinka teen sisäleikkauksen?

Poista terä, poraa reikä työkappaleeseen, aseta työkappale pöydälle kohdistaen reikä pöytälevyn aukon kanssa, aseta sitten terä takaisin reiän läpi. Säädä kireys, tee leikkaus, poista terä ennen työkappaleen irrottamista.

Mikä on suurin leikkauskorkeus?

0° kallistuksella (suora leikkaus) enimmäisleikkauskorkeus on 50 mm. 45° kallistuksella se on 22 mm.

Kuinka huollan sahaa?

Jokaisen käytön jälkeen puhdista ulkopinta kostealla liinalla ja miedolla saippualla. 25-30 tunnin välein voitele laakeriakselit konevoiteluaineella. Tarkasta terän kireys säännöllisesti ja vaihda hiiliharjat tarvittaessa.

Voinko käyttää sahaa työtasolla?

Kyllä, on suositeltavaa asentaa saha tukevaan työpöytään neljällä M8-ruuvilla (eivät sisälly toimitukseen) tärinän ja melun vähentämiseksi. Noudata luvun 7.3 asennusohjeita.

Mitä tehdä, jos sahanterä katkeilee usein?

Tämä voi johtua väärästä kireydestä, liian suuresta kuormituksesta (työnnä työkappaletta hitaasti), sopimattomasta terätyypistä tai liiallisesta sivuttaispaineesta. Tarkista myös terätukien kohdistus.

Kuinka säädän viistoleikkauskulman?

Löysää pöydän alla olevia ristipäämuttereita, kallista sahan pöytää 0° - 45° vasemmalle, kiristä sitten mutterit. Tarkista kulma kulmaviivaimella (ei sisälly toimitukseen) ja säädä osoitinta asteikolla tarvittaessa.

KÄYTTÖOHJE SD1600V SCHEPPACH

Laitteessa olevien symbolien selitys

Tässä käyttöoppaassa olevien symbolien käytön tarkoituksena on kiinnittää huomiosi mahdollisiin riskeihin. Turvallisuusmerkit ja selitykset on ymmärrettävä tarkalleen oikein. Varoitukset itsessään eivät poista riskejä eivätkä korvaa onnettomuuksien ehkäisyyn tarvittavia toimenpiteitä.

	Varoitus! Lue käyttöohje vähentääksesi vammautumisvaraa!
	Käytä suojalaseja. Työskentelyn aikana syntyvät kipinät tai laitteesta sinkoilevat sirpaleet, lastut ja pöly voivat aiheuttaa sokeutumisen.
	Käytä kuulosuojaimia. Melu voi aiheuttaa kuulovamman.
	Käytä hengityssuojainta. Kun työstetään puuta ja muita materiaaleja, voi muodostua tervey-delle haitallista pölyä. Asbestia sisältäviä materiaaleja ei saa työstää!
	Huomio! Loukkaantumisvaara! Älä tartu liikkuvaaan sahanterään!
	Tuote vastaa voimassa olevia eurooppalaisia direktiivejä.
	Tuote on sovellettavien Serbian ohjeiden mukainen.
△ Huomio!	Tämän käyttöohjeen turvallisuuteen liittyvät kohdat on merkitty tällä merkillä.

Sisällysluettelo:

Sivu:

1. Johdanto 249
2. Laitteen kuvaus (kuva 1-16)....249
3. Toimituksen sisältö 249
4. Määräystenmukainen käyttö 250
5. Turvallisuusohjeet....250
6. Tekniset tiedot....253
7. Ennen käyttöönottoa....254
8. Asennus 254
9. Käyttö....256
10. Sähköliitäntä 257
11. Kuljetus 257
12. Puhdistus, huolto ja varaosien tilaaminen.... 258
13. Varastointi 258
14. Hävittäminen ja kierrätys 258
15. Ohjeet häiriöiden poistoon....259
16. Vaatimustenmukaisuusvakuutus 363

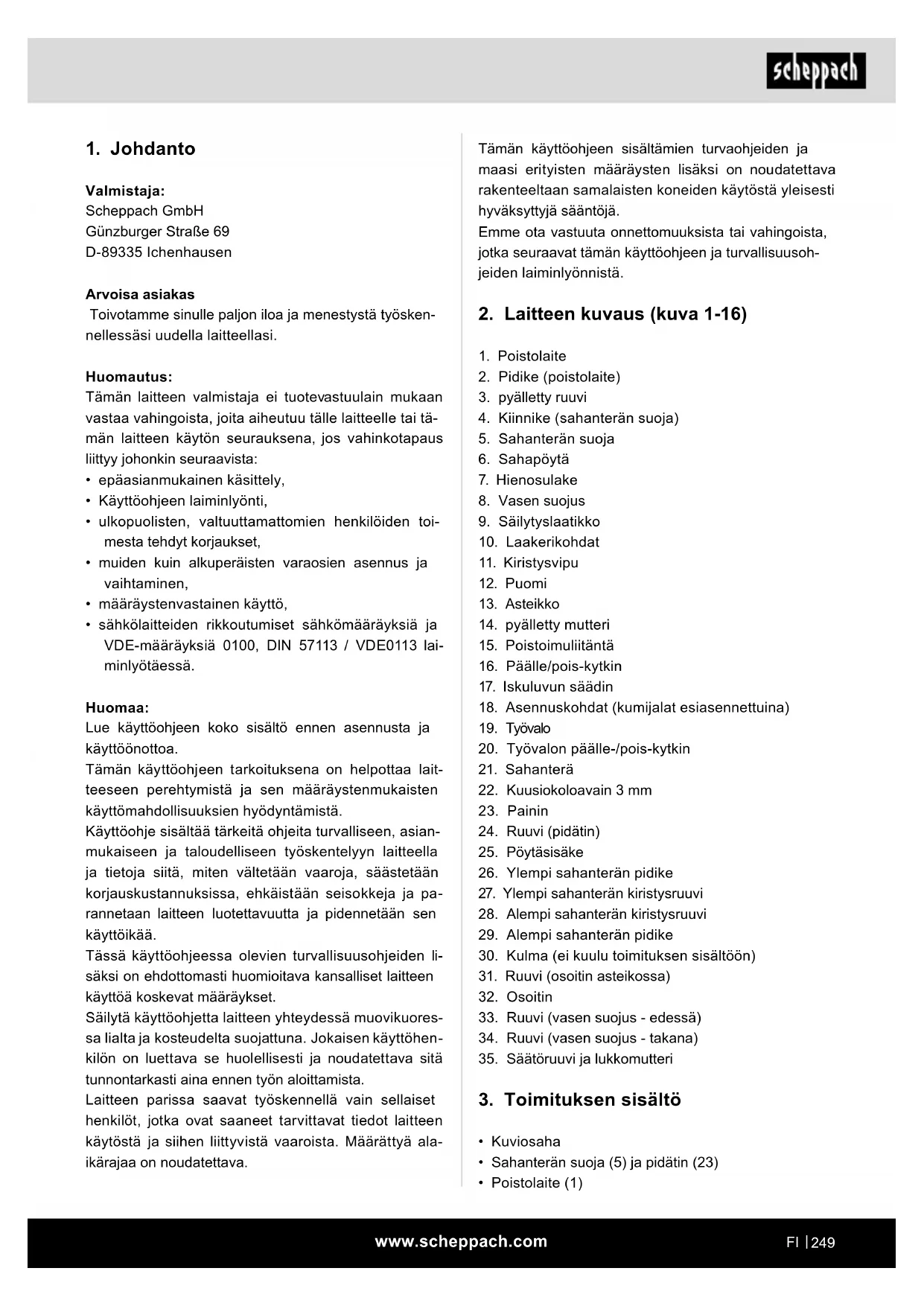

1. Johdanto

Valmistaja:

Scheppach GmbH

Toivotamme sinulle paljon iloa ja menestystä työskennellessäsi uudella laitteellasi.

Huomautus:

Tämän laitteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle laitteelle tai tä- män laitteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• epäasianmukainen käsittely,
- Käyttöohjeen laiminlyönti,
- ulkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset,
- muiden kuin alkuperäisten varaosien asennus ja vaihtaminen,

- määräystenvastainen käyttö,

- sähkölaitteiden rikkoutumiset sähkömääräyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE0113 laiminlyötäessä.

Huomaa:

Lue käyttöohjeen koko sisältö ennen asennusta ja käyttöönottoa.

Tämän käyttöohjeen tarkoituksena on helpottaa laitteeseen perehtymistä ja sen määräystenmukaisten käyttömahdollisuuksien hyödyntämistä.

Käyttöohje sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn laitteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja parannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää.

Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava kansalliset laitteen käyttöä koskevat määräykset.

Säilytä käyttöohjetta laitteen yhteydessä muovikuoressa lialta ja kosteudelta suojattuna. Jokaisen käyttöhenkilön on luettava se huolellisesti ja noudatettava sitä tunnontarkasti aina ennen työn aloittamista.

Laitteen parissa saavat työskennellä vain sellaiset henkilöt, jotka ovat saaneet tarvittavat tiedot laitteen käytöstä ja siihen liittyvistä vaaroista. Määrättyä alaikärajaa on noudatettava.

Tämän käyttöohjeen sisältämien turvaohjeiden ja maasi erityisten määräysten lisäksi on noudatettava rakenteeltaan samalaisten koneiden käytöstä yleisesti hyväksyttyjä sääntöjä.

Emme ota vastuuta onnettomuuksista tai vahingoista, jotka seuraavat tämän käyttöohjeen ja turvallisuusohjeiden laiminlyönnistä.

2. Laitteen kuvaus (kuva 1-16)

1. Poistolaite
2. Pidike (poistolaite)
3. pyälletty ruuvi
4. Kiinnike (sahanterän suoja)
5. Sahanterän suoja
6. Sahapöytä
7. Hienosulake
8. Vasen suojus
9. Säilytyslaatikko
10. Laakerikohdat
11. Kiristysvipu
12. Puomi
13. Asteikko
14. pyälletty mutteri
15. Poistoimuliitäntä
16. Päälle/pois-kytkin
17. Iskuluvun säädin
18. Asennuskohdat (kumijalat esiasennettuina)
19. Työvalo
20. Työvalon päälle-/pois-kytkin
21. Sahanterä
22. Kuusiokoloavain 3 mm
23. Painin
24. Ruuvi (pidätin)
25. Pöytäsisäke
26. Ylempi sahanterän pidike
27. Ylempi sahanterän kiristysruuvi
28. Alempi sahanterän kiristysruuvi
29. Alempi sahanterän pidike
30. Kulma (ei kuulu toimituksen sisältöön)
31. Ruuvi (osoitin asteikossa)
32. Osoitin
33. Ruuvi (vasen suojus - edessä)
34. Ruuvi (vasen suojus - takana)
35. Säätöruuvi ja lukkomutteri

3. Toimituksen sisältö

- Kuviosaha

• Sahanterän suoja (5) ja pidätin (23)

- Poistolaite (1)

• Sahanterä (21) puuta ja muoveja varten (2 kpl) (1 kpl esiasennettuna)
  • Kuusiokoloavain, 3 mm (22)
• Alkuperäinen käyttöohje

4. Määräystenmukainen käyttö

Kuviosahaa käytetään kulmikkaiden puukappaleiden tai muiden materiaalien, kuten pleksilasin, GFK:n, so-lumuovin, kumin, nahan ja korkin leikkaamiseen. Älä käytä sahaa pyöreiden materiaalien sahaamiseen. Pyöreät materiaalit kallistuvat helposti.

Loukkaantumisvaara! Osia voi sinkoutua ulos!

Laitetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Kaikki muunlainen käyttö katsotaan määräystenvastaiseksi käytöksi. Kaikista näin syntyneistä vahingoista ja tapaturmista vastaa käyttäjä, ei valmistaja.

Huomaa, että laitteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos laitetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa.

• Vain koneelle sopivia sahanteriä saa käyttää.
• Määräystenmukaiseen käyttöön kuuluu myös turvallisuusohjeiden ja asennusohjeen sekä käyttöohjeessa olevien ohjeiden huomioiminen.
• Konetta käyttävien ja huoltavien henkilöiden on perehdyttävä niihin ja heillä on oltava tiedot mahdollisista vaaroista.
• Sen lisäksi voimassa olevien tapaturmantorjunta-määräyksiä on noudatettava tunnontarkasti.
• Muita yleisiä työterveys- ja turvateknisiä säädöksiä on noudatettava.
• Jos koneeseen tehdään muutoksia, valmistaja ei ota mitään vastuuta siitä aiheutuvista vahingoista.

Jäännösriskit

Vaikka tätä sähkötyökalua käytetään määräystenmukaisesti, jäljelle jää aina jäännösriskejä. Seuraavia vaaroja voi esiintyä tämän sähkötyökalun mallin ja version yhteydessä:

• Keuhkovammat, jos ei käytetä sopivaa pölysuojanaamaria.
• Kuulovammat, jos ei käytetä sopivaa kuulosuojainta.

• Onnettomuusvaara koskettaessa kädellä työkalun suojaamattomalle leikkausalueelle.

• Vammautumisvaara työkaluja vaihdettaessa (viilto-vammojen vaara).
  • Sormien puristuminen.
  • Takaiskusta aiheutuva vaara.

• Työkappaleen kallistuminen riittämättömän työkappaleen asetuspinnan vuoksi.
  • Leikkuutyökaluun koskeminen.
• Oksan kappaleiden ja työkappaleen osien ulos sin- koileminen.

5. Turvallisuusohjeet

5.1 Sähkölaitteiden yleiset turvallisuusohjeet ⚠️ VAROITUS

Sähkötyökalujen käytössä on sähköiskulta ja loukkaantumis- ja palovaaralta suojautumisen vuoksi otettava huomioon seuraavat olennaiset turvatoimenpiteet.

Lue kaikki nämä ohjeet ennen kuin käytät tätä sähkötyökalua, ja säilytä turvallisuusohjeet varmassa paikassa.

1. Työpaikan turvallisuus

a) Pidä työpaikka siistinä ja hyvin valaistuna. Epäjärjestys tai huono/puuttuva valaistus työalu- eilla voi aiheuttaa onnettomuuksia.

b) Älä työskentele sähkötyökalulla räjähdysvaarallisessa ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyjä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.

c) Pidä lapset ja muut henkilöt loitolla sähkötyökalusta, kun käytät sitä. Jos olet työskentelyn aikana epävakaassa asennossa, voit menettää sähkötyökalun hallinnan.

2. Sähköturvallisuus

a) Sähkötyökalun liitäntäpistokkeen täytyy sopia pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä mitään sovitinpistoketta yhdessä suojamaadoitettujen sähkötyökalujen kanssa. Kun pistoketta ei muunnella ja se sopii pistorasiaan, sähköiskun vaara on pienempi.

b) Vältä vartalon kosketusta maadoitettuihin pintoihin, kuten putkiin, lämmittimiin, uuneihin ja jääkaappeihin. Sähköiskun vaara kasvaa, kun vartalosi on maadoitettu.

c) Pidä sähkötyökalu loitolla sateesta tai kosteudesta. Jos sähkötyökaluun pääsee vettä, sähköiskun vaara kasvaa.

d) Älä käytä liitäntäjohtoa epätarkoituksenmukaisesti esim. sähkötyökalun kantamiseen ja ripustamiseen, äläkä irrota pistoketta pistorasiasta vetämällä johdosta.

Pidä liitäntäjohto loitolla kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Kun liitäntäjohto on vioittunut tai kierteellä, sähköiskun vaara on suurempi.

e) Kun käytät sähkötyökalua ulkona, käytä vain sellaista jatkojohtoja, jotka on hyväksytty ulkokäyttöön. Ulkokäyttöön hyväksytyn jatkojohdon käyttäminen vähentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttöä kosteassa ympäristössä ei voi välttää, käytä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3. Ihmisten turvallisuus

a) Ole tarkkaavainen, toimi varovaisesti ja menettele järkevästi sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai jos olet huumaavien aineiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Huomion herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi johtaa vakaviin vammautumisiin.

b) Käytä henkilökohtaista suojavarustusta ja aina suojalaseja. Henkilökohtaisen suojavarustuksen, kuten pölynaamarin, liukuestepohjaisten turvajalkineiden, suojakypärän tai kuulosuojaimien käyttö sähkötyökalulla tehtävistä töistä riippuen vähentää vammautumisvaaraa.

c) Estä tahaton käyttöönotto. Varmista, että sähkötyökalu on kytketty pois ennen kuin kytket virransyötön ja/tai akun päälle, ennen kuin otat laitteen käteesi tai alat kantaa sitä. Jos sähkötyökalua kantaessasi pidät sormiasi kytkimellä tai sähkötyökalu on kytkettynä päälle-asentoon, kun se kytketään virransyöttöön seurauksena voi olla onnettomuuksia.

d) Poista säätötyökalut tai ruuviavaimet ennen kuin kytket sähkötyökalun päälle. Pyörivässä sähkötyökalun osassa oleva työkalu tai avain voi aiheuttaa vammoja.

e) Vältä epänormaaleja vartalon asentoja. Varmista, että seisot tukevasti ja säilytät aina tasapainon. Näin pidät sähkötyökalun paremmin hallinnassa myös odottamattomissa tilanteissa.

f) Käytä sopivaa vaatetusta. Älä pidä päälläsi liian väljiä vaatteita tai koruja. Pidä hiuksesi ja vaat- teesi loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat jäädä kiinni liikkuviin osiin.

g) Jos pölyn poistoimu- ja -keräyslaitteet voidaan asentaa, varmista, ne on liitettävä ja niitä on käytettävä oikein. Pölyn poistoimulaitteen käytöllä voidaan vähentää pölystä aiheutuvia vaaroja.

h) Älä tuudittaudu katteettomaan turvallisuuden- tunteeseen äläkä poikkea sähkötyökalujen tur- vamääräyksistä vaikka olisit jo harjaantunut sähkötyökalun käyttäjä. Huolimattomuus laitteen käsittelyssä voi jo sekunnin murto-osassa johtaa va- kaviin vammoihin.

4. Sähkötyökalun käyttö ja käsittely

a) Älä ylikuormita sähkötyökalua. Käytä työssä sitä varten tarkoitettua sähkötyökalua. Sopivalla sähkötyökalulla työskentelet paremmin ja turvallisemmin ilmoitetulla tehoalueella.

b) Älä käytä sähkötyökalua, jonka kytkin on viallinen. Sähkötyökalu, jota ei voi kytkeä asianmukaisesti päälle tai pois päältä, on vaarallinen ja se täytyy korjata.

c) Vedä pistoke irti pistorasiasta ja/tai poista irrotettava akku ennen kuin alat säätää laitetta, vaihtaa käyttötyökaluja tai laitat sähkötyökalun pois. Nämä varotoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen.

d) Säilytä käyttämättömiä sähkötyökaluja lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät ole perehtyneet siihen tai jotka eivät ole lukeneet näitä ohjeita. Kokemattomien henkilöiden käytössä sähkötyökalut ovat vaarallisia.

e) Hoida sähkötyökaluja ja käytettäviä työkaluja huolellisesti. Tarkasta, että liikkuvat osat toimivat moitteettomasti ja jumittumatta ja etteivät osat ole murtuneet tai vaurioituneet niin, että sähkötyökalun toiminta vaarantuu. Korjauta vialliset osat ennen sähkötyökalun käyttöä. Monien onnettomuuksien taustalla on sähkötyökalujen huono huolto.

f) Pidä leikkuutyökalut terävinä ja puhtaina. Huolellisesti hoidetut leikkuutyökalut, joissa on terävät leikkuureunat, juuttuvat vähemmän ja ovat kevyemmin ohjailtavissa.

g) Käytä sähkötyökalua, lisävarusteita, käyttö- työkaluja jne. näiden ohjeiden mukaisella ta- valla. Huomioi tällöin työolosuhteet ja suori- tettava tehtävä. Sähkötyökalujen käyttö muuhun kuin niille määritettyihin käyttötarkoituksiin voi johtaa vaarallisiin tilanteisiin.

h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina ja öljyttöminä ja rasvattomina. Sähkötyökalun käyttö ja hallinta odottamattomissa tilanteissa ei ole turvallista, jos kahvat ja tartuntapinnat ovat liukkaita.

5. Huolto

a) Korjauta sähkötyökalu vain pätevällä ammat- tihenkilöllä ja käyttäen vain alkuperäisiä va- raosia.Näin varmistetaan sähkötyökalun pysyminen turvallisena.

⚠️ VAROITUS

Tämä sähkötyökalu muodostaa käytön aikana sähkömagneettisen kentän. Tämä kenttä voi joissain olosuhteissa haitata aktiivisten tai passiivisten ihonalais- ten lääkinnällisten laitteiden toimintaa. Vakavien tai hengenvaarallisten vammojen vaaran vähentämiseksi suosittelemme, että ihonalaisia lääkinnällisiä laitteita käyttävät henkilöt neuvottelevat lääkärinsä kanssa en- nen kuin alkavat käyttää sähkötyökalua.

5.2 Erityiset turvallisuusohjeet

• Kytke kone välittömästi pois päältä hätätilanteessa ja vedä virtapistoke irti pistorasiasta.
• Huomioi kaikki nämä turvallisuusohjeet ennen kuin alat työskennellä sahalla ja työskentelyn aikana.
• Älä käytä sahaa polttopuiden sahaamiseen.
• Koneessa on turvakytkin, joka estää sen uudelleenkäynnistymisen virtakatkoksen jälkeen.
• Jos tarvitaan jatkojohtoa, on varmistettava, että sen poikkileikkaus on riittävä sahan virrankulutukseen. Vähimmäispoikkileikkaus on 1,5 mm².
• Käytä johtokelaa vain, kun se on kelattu auki.
• Koneella työskenteleviä henkilöitä ei saa häiritä.
• Sahanteriä ei saa moottorin sammuttamisen jälkeen missään tapauksessa jarruttaa painamalla sivusuuntaan.
• Asenna vain hyvin teroitettuja, säröttömiä ja vääntymättömiä sahanteriä.
  • Vialliset sahanterät on heti vaihdettava.
• Älä käytä sahanteriä, jotka eivät vastaa tässä käyttöohjeessa ilmoitettuja tietoja.
• Varmista, että kaikki sahanterän peittävät laitteet toimivat moitteettomasti.
• Koneessa olevia turvalaitteita ei saa purkaa eikä tehdä toimimattomiksi.
• Vioittuneet tai virheelliset suojalaitteet on vaihdetta-va viipymättä uusiin.

• Älä leikkaa työkappaleita, jotka ovat niin pieniä, ettei niistä voi pitää kunnolla käsin kiinni.

• Älä kuormita konetta niin paljon, että se pysähtyy.

• Paina työkappaletta aina lujasti vasten työlevyä.
• Älä koskaan poista irronneita sirpaleita, lastuja tai kiinni juuttuneita puuosia sahanterän liikkuessa.
• Kytke kone pois päältä poistaaksesi juuttuneen käyttötyökalun häiriöt. Irrota virtapistoke. Poista tukos. Huomio! Sahanterästä johtuva loukkaantumisvaara! Käytä suojakäsineitä! Suorita koekäyttö ilman työkappaletta. Varmista, ettei esiinny epätavallista melua tai tärinää. Jos näin on, kytke laite pois päältä ja ota yhteyttä valmistajaan.
• Varusteiden asennuksen ja säätö-, mittaus- ja puhdistustöitä saa suorittaa vain moottorin ollessa sammutettuna. Irrota virtapistoke.
• Tarkasta ennen päälle kytkemistä, että avaimet ja säätötyökalut on poistettu.
• Kun poistut työpaikalta, kytke moottori pois päältä ja vedä virtapistoke irti pistorasiasta.
• Sähköasennuksia, korjauksia ja huoltotöitä saa teet-tää vain ammattihenkilöillä.
• Kaikki suoja- ja turvalaitteet on korjaus- ja huoltotöiden suorittamisen jälkeen asennettava heti takaisin paikoilleen.
• Valmistajan määrittämiä turvallisuus-, työ- ja huol-to-ohjeita ja teknisissä tiedoissa annettuja mittoja on noudatettava.
• Voimassa olevat tapaturmantorjuntamääräykset ja muut yleisesti voimassa olevat turvatekniset mää-räykset on huomioitava.
• Saha on tarkoitettu asennettavaksi vain sisätiloihin.
• Sahanterän suojusta pienemmät työkappaleet voivat aiheuttaa vammoja käsiin ja sormiin. Käytä sopivia apuvälineitä!
• Vältä kouristavia käsiasentoja ohjatessasi työkappaletta ja vältä asentoja, joissa kädet voivat luiskahtaa suoraan sahanterään.
• Aseta sahanterä aina niin, että hampaat osoittavat alas kohti sahapöytää.
• Säädä aina oikea terän jännitys välttääksesi sahanterän repeämisen.
• Menettele erityisen varovaisesti leikatessasi materiaaleja, joiden leikkausprofiili on epäsäännöllinen.
• Kun vedät työkappaletta taaksepäin, hampaat voivat juuttua kiinni leikkausuraan, erityisesti, jos sahauslastut tukkivat uran. Tässä tapauksessa saha on sammutettava, virtapistoke vedettävä irti, leikkausura avattava kiilalla ja työkappale vedettävä irti.

• Älä koskaan poistu työpaikalta sammuttamatta sahaa ennen sitä. Odota, kunnes saha on pysähtynyt kokonaan.

• Älä aseta, liimaa tai asenna työpöydälle mitään osia sahan käydessä.

• Kytke saha päälle vasta siivottuasi työpöydältä pois kaikki materiaalijäänteet ja työkalut. Työstöpöydällä saa olla vain työstettävä työkappale ja joitain apuvälineitä (kiilat).
• Käytä aina suojalaseja.
• Pidä sormesi turvallisen välimatkan päässä sahanterästä.
• Ohjaa työkappaletta varmasti ja lujasti kiinni pitäen äläkä päästä työkappaletta irti missään vaiheessa.
• Älä koskaan poistu työpaikalta sammuttamatta sahaa ennen sitä.
• Vaikka tuntisit sahan hyvin, älä päästä tarkkaavaisuuttasi koskaan herpaantumaan. Tarkkaavaisuuden herpaantuminen voi jo sekunnin murto-osassa johtaa vakaviin vammoihin.

Säilytä turvallisuusohjeita hyvin.

6. Tekniset tiedot

Verkkojännite 220-240 V\~/50 Hz

Tehontarve 80 Wattia (S1*)
	120 Wattia (S6 30%**)
Iskuluku 500-1700 min	-1
Iskunpituus 12 mm
Seisontapinta 630 x 295 mm
Kääntyvä pöytä 0° - 45° vasemmalle
Pöydän koko	415 x 255 mm
Sahanterän pituus noin	134 mm
Säde	406 mm
Leikkauskorkeus 0°:ssa	50 mm
Leikkauskorkeus 45°:ssa	22 mm
Paino	12,0 kg

Oikeus teknisiin muutoksiin pidätetään!

*Käyttötapa S1:

Jatkuva käyttö jatkuvalla kuormituksella

**Käyttötapa S6 30%:

Pysähtymätön ajoittaiskäyttö (kuormitusjakso 10 min). Jotta moottori ei kuumene sallitun rajan yli, moottoria saa käyttää määritetyllä nimellisteholla 30% kuormitusjaksosta ja sen on sen jälkeen käytävä 70% kuormitusjaksosta ilman kuormaa.

Melupäästöarvot

Melu

Meluarvot on määritetty standardin EN 61029 mukaisesti.

Käytä kuulosuojaimia.

Melu voi aiheuttaa kuulovamman.

Äänen painetaso L_pA	66,9 dB
Epävarmuus K_pA	3 dB
Äänen tehotaso L_WA	79,9 dB
Epävarmuus K_WA	3 dB

Värähtelypäästöarvo

• Ilmoitettu tärinäpäästön arvo on mitattu standardin mukaisella testimenettelyllä ja sitä voidaan käyttää vertailuarvona vertailussa toisiin sähkötyökaluihin;
• Ilmoitettua tärinäpäästön arvoa voidaan käyttää myös (tärinä)kuormituksen ensiarviointiin.
• Tärinäpäästön arvo voi sähkötyökalun tosiasiallisen käytön aikana poiketa annetusta arvosta sähkötyökalun käyttötavasta riippuen;

Varoitus:

- On välttämätöntä määrittää käyttäjän suojaamiseksi turvatoimenpiteet, jotka perustuvat tosiasiallisissa käyttöolosuhteissa esiintyvän tärinäkuormituksen arviointiin (tällöin on huomioitava kaikki käyttöjakson osat, esimerkiksi ajat, jolloin sähkötyökalu on pois kytkettynä ja ajat, jolloin se on päällä mutta käy ilman kuormaa).

Annetut arvot ovat emissioarvoja ja ne eivät esitä. Vaikka emissio- ja immissiotason välillä on korrelaatio, ei niistä voida luotettavasti määrittää mahdollisesti tarvittavia lisävarotoimenpiteitä.

Työpaikalla vallitsevaan immissiotasoon mahdollisesti vaikuttavia tekijöitä ovat vaikutusten kesto, työtilan ominaisuudet, muut melulähteet jne., esim. koneiden määrä ja muut lähellä suoritettavat toimenpiteet.

Luotettavat työpaikan arvot voivat sen vuoksi olla eri maissa erilaisia. Käyttäjä voi näiden tietojen perusteella kuitenkin arvioida vaarat ja riskit paremmin.

Rajoita melun muodostuminen minimiin!

• Käytä vain moitteettomassa kunnossa olevia laitteita.
• Huolla ja puhdista laite säännöllisesti.
• Mukauta työtapasi laitteelle sopivaksi.
• Älä ylikuormita laitetta.
  • Tarkastuta laite tarvittaessa.
• Kytke laite pois päältä, jos sitä ei käytetä.

Sopivat sahanterät

Voidaan käyttää kaikkia hyvin varustetuissa kaupoissa myytäviä sahanteriä, joiden vähimmäispituus on 127 mm tapin kanssa ja ilman sitä.

7. Ennen käyttöönottoa

7.1 Purkaminen pakkauksesta

• Avaa pakkaus ja ota laite varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko laitteessa tai lisäosissa kuljetusvaurioita.
• Säilytä pakkausta mahdollisuuksien mukaan takuuajan päättymiseen asti.

⚠️ VAROITUS

Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien joutuminen nieluun ja tukehtuminen!

7.2 Yleiset ohjeet

• Kaikkien suojakansien ja turvalaitteiden on oltava asianmukaisesti asennettuna ennen kuin kone otetaan käyttöön.
• Sahanterän on voitava liikkua vapaasti.
• Varo kertaalleen työstetyssä puussa olevia vieraita esineitä, kuten esim. nauloja tai ruuveja.
• Varmista ennen päälle-/pois-kytkimen painamista, että sahanterä on asennettu oikein ja liikkuvat osat liikkuvat kevyesti.
• Varmista ennen koneen kytkemistä, että tyyppikilven tiedot vastaavat verkkovirran tietoja.
• Liitä kone vain asianmukaisesti asennettuun suo-jakoskettimelliseen pistorasiaan, jonka suojaus on vähintään 10 A.

7.3 Kuviosahan asennus työpöytään

Asennuksessa tarvitaan:

• Kuusioruuvi M8 (4 kpl)

• Kuusiomutteri M8 (4 kpl)

• Aluslaatta ∅ 8,4 mm (8 kpl) (ei kuulu toimituksen sisältöön)

Käytettävien ruuvien pituus vaihtelee pöytälevyn pak-suuden mukaan.

⚠️ VAROITUS

Loukkaantumisvaara! Vedä kuviosahan virtapistoke irti pistorasiasta aina ennen asennustöitä.

1. Asenna kuviosaha tukevaan puiseen työpenkkiin. Näin voidaan välttää tärinästä aiheutuvan melun muodostuminen.
2. Merkitse porausaukkojen paikat (katso kuva 5.2).
3. Poraa 4 reikää (halkaisija 8 mm) työpöytään.

4. Kiinnitä kuviosaha kuusioruuveilla (E) työpöydän asennuskohtiin (kuva 3, kohta 19) seuraavassa järjestyksessä (kuva 5.1):
   D Kuusiomutteri
   C Aluslaatta
   A Kuviosaha
   B Työpöytä
   C Aluslaatta
   E Kuusioruuvi

5. Kiristä kuusiomutterit (D) tiukkaan.

8. Asennus

⚠️ VAROITUS

Loukkaantumisvaara! Vedä kuviosahan virtapistoke irti pistorasiasta aina ennen asennustöitä.

8.1 Sahanterän suojan (5) ja pidättimen (23) asennus (kuvat 6, 7)

OHJE:

Ennen pidättimen (23) asentamista täytyy tehtaalla esi-asennettu sahanterä (21) irrottaa (katso 8.2).

1. Ota sahanterä (21) pois kohdassa 8.2 kuvatulla tavalla.
2. Poista pidätin (23) sahanterän suojasta (5): Löysää ruuvi (24) kokonaan ristipääruuvimeisselillä (ei kuulu toimituksen sisältöön) (katso kuva 6).
3. Ohjaa kiinnike (4) aukkoon (katso kuva 7).
4. Kiinnitä kiinnike (4) pyälletyllä ruuvilla (3).
5. Asenna pidätin (23) sahanterän suojaan (5). Pistä ruuvi (24) pitimeen (4). Kiristä ruuvi (24) ristipää-ruuvimeisselillä (ei kuulu toimituksen sisältöön).
6. Aseta sahanterä (21) uudelleen kohdassa 8.2 kuvatulla tavalla.
7. Varmista, että pidätin (23) ei koske sahanterään (21).

8.1.1 Pidättimen säätö

OHJE:

Pidätin (23) täytyy aina mukauttaa työkappaleen korkeutta vastaavasti. Työkappale ei saa kuitenkaan juuttua, vaan sen on pysyttävä vapaasti liikuteltavana. Pidätintä (23) käytetään varmistamaan, että työkappale ei voi irrota ylöspäin, jolloin sahanterä (21) rikkoutuisi.

1. Löysää pyälletty ruuvi (3) pidättimen (23) säätämi- seksi.
2. Säädä pidätin (23) työkappaleen korkeutta vastaavasti.
3. Kiristä pyälletty ruuvi (3) uudelleen.

8.2 Sahanterän asennus / vaihto (kuva 1, 7-11) ⚠️ VAROITUS

Tahattomasta käynnistyksestä aiheutuvien vamma- mojen välttämiseksi: Paina "0" -painiketta ja vedä virtapistoke irti pistorasiasta aina ennen sahante- rän poistamista tai vaihtamista.

8.2.1 Pöytäsisäkkeen poistaminen / asettaminen

1. Löysää pyälletty ruuvi (3).
2. Aseta sahanterän suoja (5) täysin ylös.
3. Tartu sahapöytään (6) sen alapuolelta ja paina pöytäsisäke (25) ylös.
4. Pöytäsisäke (25) voidaan nyt poistaa.

Kun asetat pöytäsisäkkeen (25), huomioi sahausraon sijainti. Pöytäsisäke (25) on asetettava paikalleen kuvassa 8 esitetyllä tavalla. Muuten kone voi vahingoittua viisteleikkausten aikana.

8.2.2 Sahanterän irrottamiseksi ilman tappia (valinnainen)

1. Sahanterän (21) irrottamiseksi tulee pöytäsisäke (25) ottaa pois. (katso 8.2.1)
2. Löysää ensin kiristys kääntämällä kiristysvipu (11) ylös. Kiristystä voidaan tarvittaessa vähentää edelleen kääntämällä kiristysvipua (11) vastapäivään.
3. Paina puomia (12) hieman alaspäin (katso kuva 9).
4. Löysää sitten ylempi sahanterän kiinnitysruuvi (27).
5. Pidä sahanterää paikallaan, koska muuten se pu- toaa laitteen sisälle.
6. Löysää alempi sahanterän kiristysruuvi (28) kuusiokoloavaimella (22).
7. Ota sahanterä ylöspäin pois.

8.2.3 Sahanterän asettamiseksi ilman tappia (valinnainen)

Sahanterän hampaiden täytyy aina osoittaa alaspäin.

1. Kiinnitä sahanterä (21) ensin alempaan sahanterän pitimeen (29). Kiinnitä sahanterä (21) kiristämällä alempi sahanterän kirstysruuvi (28) kuusiokoloavaimella (22).
2. Paina puomia (12) hieman alaspäin. Kiinnitä sa- hanterän (21) toinen pää ylemmällä sahanterän pidikkeellä (26) (katso kuva 9).
3. Kiinnitä sahanterä (21) ylemmällä sahanterän kiri-ristysruuvilla (27) (katso kuva 10).
4. Kiristä sahanterä (21) kiristysvivulla (11) painaen sen uudelleen alas. Tarkasta sahanterän kiristys (21). Jos kireys on liian pieni, sitä voidaan lisätä kiertämällä myötäpäivään. Löysää tällöin ensin kiristysvipu (11) uudelleen.
5. Aseta pöytäalusta (25) uudelleen. (katso 8.2.1)

8.2.4 Sahanterän irrottaminen tappien kanssa

1. Sahanterän (21) irrottamiseksi tulee pöytäsisäke (25) ottaa pois. (katso 8.2.1)
2. Löysää ensin kiristys kääntämällä kiristysvipu (11) ylös. Vähennä kiristystä tarvittaessa lisää kääntämällä vastapäivään.
3. Pidä sahanterää paikallaan ja paina puomia (12) hieman alaspäin (katso kuva 9).
4. Vedä sahanterä ulos ylemmästä ja alemmasta sa- hanterän pitimestä (26/29).

8.2.5 Sahanterän asettaminen tappien kanssa

Sahanterän hampaiden täytyy aina osoittaa alaspäin.

1. Ohjaa sahanterän (21) pää pöydässä olevan aukon läpi. Ohjaa sahanterän tapit (21) vastaaviin koloihin ylemmässä ja alemmassa sahanterän pitimessä (26/29).
2. Aseta sahanterä (21) ensin alempaan sahanterän pitimeen (29).
3. Paina puomia (12) hieman alaspäin (katso kuva 9). Aseta sahanterä (21) ylempään sahanterän pi-timeen (26).
4. Tarkasta sahanterän tappien asento sahanterän pitimissä (26/29).
5. Kiristä sahanterä (21) kiristysvivulla (11) painaen sen uudelleen alas. Tarkasta sahanterän kiristys (21). Jos kireys on liian pieni, sitä voidaan lisätä kiertämällä myötäpäivään. Löysää tällöin ensin kiristysvipu (11) uudelleen.
6. Aseta pöytäalusta (25) uudelleen. (katso 8.2.1)

OHJE

Vasemmalla puolella on säilytyslaatikko (9), jossa voidaan säilyttää varasahanteriä ja kuusiokoloavaimia.

8.3 Sahanterän kiristyksen tarkastus

⚠️ VAROITUS

Tarkasta terän kireys säännöllisesti ja sahanterän asettamisen jälkeen.

Kiristä sahanterä asennettuasi sen, tee tämä paina-malla kiristysvipu (11) alas.

Jos terän kirstys on liian pieni tai liian suuri, menettele seuraavasti:

• Käännä kiristysvipu (11) ylös.
- Kierrä kirstysvipua (11) myötäpäivään lisätäksesi kireyttä ja vastapäivään vähentääksesi sitä.
- Paina kiristysvipu (11) uudelleen alas kiinnittääksesi säädön.

Sahanterästä on oikein kiristettynä lähdettävä korkea ääni, kuten soittimen kielestä, kun sitä "isketään".

8.4 Kulma-asteikon hienosäätö (kuva 12; 12.1) HUOMIO

Tarkasta kulma-asteikon säätö ennen kuin alat työs-kennellä laitteella.

1. Löysää säätöruuvin (35) lukkomutteri kita-avaimella SW8 (ei kuulu toimituksen sisältöön).
2. Käytä sahapöydän säätämiseen 90°-kulmaa (30) (ei kuulu toimituksen sisältöön). Aseta se sahapöytää ja sahanterää vasten (kuva 12).
3. Löysää pyälletty mutteri (14). Kierrä säätöruuvia (35) niin paljon, että sahanterän (21) ja sahapöy-dän (6) välinen kulma on 90°.
4. Kiristä pyälletty mutteri (14) ja säätöruuvin (35) lukkomutteri uudelleen.
5. Löysää ruuvi (31) ja kierrä osoitin (32) 0° -merkin kohdalle.
6. Suorita koeleikkaus. Tarkasta kulma työkappaleessa kulmamittarilla. Säädä tarvittaessa osoittimen (32) asentoa.

8.5 Poistolaitteen asennus (kuva 8)

1. Varmista, että sahanterän suoja (5) on käännetty alas.
2. Kierrä poistolaite (1) myötäpäivään kiinni pidikkee-seen (2), kuten kuvassa 8 on esitetty.

8.6 Lastujen poistoimu (kuva 13)

HUOMIO:

Käytä tuotetta vain sopivan lastujen poistoimulaitteiston kanssa. Älä käytä kotitalouspölynimuria. Liitä sopiva lastujen poistoimulaitteisto (ei kuulu toimituksen sisältöön) poistoimuliitäntään (15) (katso kuva 13, esimerkkikuva).

HUOMIO:

Tarkasta ja puhdista imukanavat säännöllisesti.

9. Käyttö

△ Huomio!

Asenna laite ehdottomasti täydellisesti ennen kuin otat sen käyttöön!

9.1 Yleiset ohjeet

• Saha ei leikkaa puuta itsestään. Käyttäjä mahdollistaa sahaamisen ohjaamalla puuta liikkuvaan sahanterään.
• Hampaat leikkaavat puuta vain alaspäinliikkeessä.
• Puu on ohjattava sahanterään hitaasti, koska sahanterän hampaat ovat erittäin pieniä.
• Kaikki sahalla työskentelevät henkilöt tarvitsevat jonkin verran aikaa totutellakseen sahan käyttöön. Tänä aikana muutama terä varmasti menee rikki.
• Paksumpien puukappaleiden leikkaamisessa on varmistettava erityisesti, että sahanterä ei taivu eikä väänny.
• Varovainen työskentelytapa pidentää sahanterän käyttöikää.

9.2 Hienosulake (7)

Hienosulake (7) on asetettu paikalleen tehtaalla eikä sitä tarvitse asentaa. Jos hienosulakkeessa (7) on vika, toimi kohdassa 12.2.4 kuvatulla tavalla.

9.3 Päälle-/pois-kytkin (16)

• Kytkeminen päälle: Paina painiketta "I".
• Kytkeminen pois päältä: Paina painiketta "0".

HUOMIO

Koneessa on turvakytkin, joka estää sen uudelleenkäynnistymisen virtakatkoksen jälkeen.

Kun kuviosaha on kytketty päälle ja verkkovirran syöttö katkeaa, kuviosaha jää pois kytketyksi, vaikka virran-syöttö palautuu. Kytke päälle painamalla uudelleen painiketta "I".

9.4 Työvalon käyttö (kuva 4)

Käytä päälle-/pois-kytkintä (20) kytkeäksesi työvalon (19) päälle ja pois.

9.5 Iskuluvun säädin (kuva 2)

Iskulukua voidaan säätää iskuluvun säätimellä (17) leikattavan materiaalin mukaan. Pehmeille materiaaleille suosittelemme korkeampia iskulukuja, koville materiaaleille alhaisempia iskulukuja. Kierrä iskuluvun säädintä (17) myötäpäivään, jolloin iskuluku kasvaa. Vähennä iskulukua kiertämällä vastapäivään.

9.6 Sisäleikkausten suorittaminen

Tällä kuviosahalla voidaan tehdä sisäleikkauksia työkappaleeseen ilman, että työkappaleen ulkopuoli tai ympärys vahingoittuu.

1. Poista sahanterä (21) kohdassa 8.2 kuvatulla ta- valla.
2. Poraa reikä työkappaleeseen.
3. Aseta työkappale reikineen pöytäsisäkkeen (25) aukon yläpuolelle sahapöydän (6) päälle.
4. Asenna sahanterä (21) (kohdassa 8.2 kuvatulla tavalla) työkappaleessa olevan aukon läpi ja säädä terän kiristys.
5. Poista sahanterä (21) sisäleikkauksen päättymisen jälkeen terän pidikkeistä (kohdassa 8.2 kuvatulla tavalla).
6. Ota työkappale pois pöydältä.

9.7 Viisteleikkausten suorittaminen (kuva 14) ⚠️ VAROITUS

Ole erittäin varovainen suorittaessasi viisteleikkauksia. Sahapöydän kallistaminen voi aiheuttaa työkappaleen luiskahtamisen. Loukkaantumisvaara.

1. Viisteleikkausten suorittamiseksi on pidätttimeen (23) asennetun sahanterän suojan (5) etäisyyttä työpöydästä mukautettava vastaavasti.
2. Käännä pöytää löysäämällä pyälletty mutteri (14) ja kallistamalla sahapöytä (6) haluttuun asentoon.
3. Kiristä pyälletty mutteri (14).

10. Sähköliitäntä

Asennettu sähkömoottori on liitetty käyttövalmiiksi. Liitäntä vastaa asiaankuuluvia Saksan sähkötekniiikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä.

Asiakkaan sähköliitännän sekä käytetyn jatkojohdon on vastattava näitä määräyksiä.

Viallinen sähköliitosjohto

Sähkön liitosjohtoon syntyy usein eristevaurioita.

Syynä tähän voi olla:

• Painaumakohdat, jos liitosjohdot viedään ikkunoiden tai ovenraon läpi
• Taitekohdat liitosjohdon ollessa kiinnitetty tai johdettu väärin

• Viiltokohdat ajettaessa liitosjohdon ylitse

- Eristevauriot repäistäessä irti seinäpistorasiasta.

- Eristeen vanhenemisesta aiheutuvat halkeamat.

Tällaisia vahingollisia sähkölliitosjohtoja ei saa käyttää, sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia. Tarkasta säännöllisesti, onko liitosjohdoissa vaurioita. Varmista, ettei liitosjohto tarkastettaessa ole kiinni virtaverkossa.

Liitäntäjohtojen on vastattava asiaankuuluvia Saksan sähkötekniiikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä.

Käytä vain sellaista liitäntäjohtoa, jossa on merkintä H 05 VV-F.

Tyyppimerkinnän painatus liitosjohdossa on pakollista.

Vaihtovirtamoottori

Verkkojännitteen on oltava 220-240 V\~

Enintään 25 m pitkien jatkojohtojen poikkipinnan on ol-tava 1,5 neliömillimetriä.

Sähkövarusteiden liitännät ja korjaukset saa tehdä vain sähköalan ammattilainen.

Ilmoita tiedusteluissa seuraavat tiedot:

• Moottorin virtatyyppi
  • Koneen tyyppikilven tiedot

Kytkentätyyppi Y

Jos tämän laitteen virtajohto on vioittunut, sen vaihtaminen on vaarojen välttämiseksi teetettävä valmistajalla tai valmistajan valtuuttamassa asiakaspalvelupisteessä tai muulla pätevällä henkilöllä.

11. Kuljetus

• Kuljeta sähkötyökalua nostamalla sitä tätä varten olevista koloista telineessä ja moottorisuojuksessa.
• Älä koskaan käytä suojalaitteita pitääksesi niistä kiinni käsittelyn tai kuljetuksen aikana.
• Varmista, että kuljetuksen aikana sahanterän paljaa- na oleva osa on peitetty, esimerkiksi suojalaitteella.

12. Puhdistus, huolto ja varaosien tilaaminen

⚠️ VAROITUS

Kytke saha aina pois päältä ja vedä virtapistoke irti pistorasiasta aina ennen huolto- ja puhdistustöitä.

12.1 Puhdistus

Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin pölyttömänä ja puhtaana kuin vain mahdollista. Suosittelemme, että laite puhdistetaan heti jokaisen käyttökerran jälkeen.

12.1.1 Puhdistus ulkopuolelta

• Puhdista laite säännöllisesti kostealla liinalla ja vähäisellä määrällä suopaa.
• Älä käytä mitään puhdistus- tai liuotinaineita. Ne voivat vahingoittaa laitteen muoviosia.
• Pidä huoli siitä, ettei laitteen sisäosiin pääse vettä.

12.1.2 Puhdistus sisäpuolelta (kuva 15)

1. Avaa säilytyslaatikko (9).
2. Poista ruuvi (34).
3. Löysää ruuvi (33).
4. Irrota suojus (8).
5. Puhalla laitteen sisäpuoli paineilmalla, jossa on alhainen paine.
6. Aseta suojus (8) uudelleen.
7. Kiinnitä ruuvi (33).
8. Aseta ruuvi (34) uudelleen ja kiristä se.
9. Sulje säilytyslaatikko (9).

12.2 Huolto

12.2.1 Laakeri (kuva 1/kohta 10)

Voitele ohjausrullien laakerikohdat (10) vähintään 25-30 käyttötunnin välein korkealuokkaisella konerasvalla.

12.2.2 Hiiliharjat

Jos kipinöitä alkaa muodostua tavallista enemmän, anna sähköalan ammattilaisen tarkastaa hiiliharjat.

HUOMIO

Hiiliharjat saa vaihtaa vain sähköalan ammattilainen.

12.2.3 Virtajohto

Jos virtajohto on vahingoittunut, siinä on leikkausvaurioita tai muita vaurioita, se on heti vaihdettava.

12.2.4 Hienosulakkeen vaihto (kuva 16)

Jos hienosulakkeessa (7) on vika, se on vaihdettava samantyppiseen hienosulakkeeseen 5 A/250 V (ø 5 x 20 mm).

⚠️ VAROITUS

Älä ohita hienosulaketta (7)! Älä käytä eri tyyppisiä sulakkeita! Se voi johtaa laitteen vahingoittumiseen.

12.3 Huoltotiedot

Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina. Kuluvat osat*: Hiiliharjat, sahanterä, pöytäsisäke

* eivät välttämättä sisälly toimitukseen!

12.4 Varaosien tilaus

Varaosia tilattaessa (huoltopalvelusta) on ilmoitettava seuraavat tiedot:

• Laitteen tyyppi
• Laitteen tuotenumero (löytyy pakkauksesta tai ohjekirjasta)

Varaosia ja tarvikkeita saa asiakaspalvelupisteistämme. Skannaa sitä varten etusivulla oleva QR-koodi.

13. Varastointi

Varastoi laitetta ja sen lisävarusteita pimeässä, kuivassa ja jäätymiseltä suojatussa paikassa niin, että se on lasten ulottumattomissa. Optimaalinen varastointilämpötila on 5 - 30 °C. Säilytä sähkötyökalua alkuperäisessä pakkauksessaan.

14. Hävittäminen ja kierrätys

Pakkausta koskevat ohjeet

Pakkausmateriaalit voidaan kier-rättää. Hävitä pakkaukset ympä-ristönsuojelumääräysten mukaan.

Sähkö- ja elektroniikkalaitteiden käsittelyä koskevan lain tiedot

Sähkö- ja elektroniikkalaitteet eivät kuulu sekajätteisiin, vaan ne on hävitettävä lajiteltuina!

• Käytetyt paristot ja akut, jotka eivät ole laitteeseen kiinteästi asennettuina, on irrotettava vahingoittumattomina ennen laitteen hävittämistä! Niiden hävittämistä säädellään vastaavassa paristojen ja akkujen käsittelyä koskevassa laissa.
• Sähkö- ja elektroniikkalaitteiden omistajan tai käyttäjän velvollisuutena on toimittaa laite lain mukaisella tavalla kierrätykseen.
• Loppukäyttäjä on yksin vastuussa henkilökohtaisten tietojensa poistamisesta laitteesta!
• Yliviiivattua roskalaatikkoa kuvaava symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää sekajätteen mukana.
• Sähkö- ja elektroniikkalaitteet voidaan toimittaa veloituksetta seuraaviin paikkoihin:

- Julkiset hävitys- tai keräyspaikat (esim. kunnallinen kierrätyskeskus)

- Sähkölaitteita myyvät liikkeet (paikalliset tai verkossa toimivat), jos jälleenmyyjä on velvoitettu vastaanottamaan käytettyjä laitteita tai tarjoaa tämän palvelun vapaaehtoisesti.

- Valmistajalle tai lähialueella sijaitsevaan valtuutettuun keräyspaikkaan voidaan uutta laitetta ostamatta palauttaa maksutta enintään kolme samaa laitetyyppiä edustavaa käytettyä sähkölaitetta. joiden reunan pituus on enintään 25 cm.

- Muut valmistajan ja jälleenmyyjän täydentävät palautusehdot saa kyseisestä asiakaspalvelusta.

• Jos valmistaja toimittaa uuden sähkölaitteen yksityistalouteen, vanha laite voidaan samalla loppukäyttäjän pyynnöstä noutaa ilman veloitusta. Ota tätä varten yhteyttä valmistajan asiakaspalveluun.
• Tämä koskee vain laitteita, jotka asennetaan ja myydään Euroopan Unionin jäsenmaissa ja joihin sovelletaan EU:n direktiiviä 2012/19/EU. Euroopan Unionin ulkopuolisissa maissa käytettyjen sähkö- ja elektroniikkalaitteiden hävittämiseen voidaan soveltaa näistä poikkeavia ehtoja.

15. Ohjeet häiriöiden poistoon

⚠️ VAROITUS

Kytke saha aina pois päältä ja vedä virtapistoke irti pistorasiasta aina ennen huolto- ja puhdistustöitä.

Häiriö Mahdolliset syyt Korjauskeinot
Sahanterä, jossa ei ole tappia, irtoaa moottorin pois kytkemisen jälkeen	Sahanterän kiristysruuvi (27/28) on kiristetty liian kevyesti	Kiristä sahanterän kiristysruuvi (27/28) kunnolla
Moottori ei käynnisty	Verkkosulakkeen häiriö	Tarkasta verkon sulake
	Jatkojohto viallinen	Vaihda jatkojohto
	Hienosulake viallinen	Tarkasta hienosulake ja vaihda se tarvittaessa samantyppiseen hienosulakkeeseen.
	Moottorin tai kytkimen liitännät eivät ole oikein	Tarkastuta sähköalan ammattilaisella
	Moottori tai kytkin viallinen	Tarkastuta sähköalan ammattilaisella
Sahanterät murtuvat	Kireys on säädetty väärin	Säädä kireys oikein
	Kuormitus on liian suuri	Ohjaa työkappaletta hitaammin
	Väärä sahanterän tyyppi	Käytä oikeita sahanteriä
	Työkappaletta ei ohjata suoraan Vältä	sivuttaispainetta
Sahanterä heilahtelee, sitä ei ole suunnattu suoraan.	Pidikkeitä ei ole suunnattu	Avaa ruuvit, joilla pidikkeet on kiinnitetty. Aseta pidikkeet kohtisuoraan asentoon, kiristä ruuvit uudelleen.

Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatia korvausta ko. puutteista. Annamme takuun oikein käsitellyille koneillemme lakisääteiseksi takuuajaksi tavaran luovutuksesta alkaen siten, että vaihdamme korvauksetta minkä tahansa koneenosan, joka osoittautuu tämän ajan kuluessa käyttökelvottomaksi raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäli osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen.

Garanti DK
