Marka	Scheppach
Model	SD1600V
Ürün Tipi	Dekupaj Testere (lif testeresi)
Şebeke Gerilimi	220-240 V ~ 50 Hz
Güç Tüketimi	80 W (S1) / 120 W (S6 30 %)
Strok Sayısı	500 - 1 700 dev/dk
Strok (kaldırma hareketi)	12 mm
Masa Boyutları	415 x 255 mm
Masa Eğimi	0° ile 45° arasında sola doğru
Maksimum kesme yüksekliği 0°'de	50 mm
Maksimum kesme yüksekliği 45°'de	22 mm
Testere Bıçağı Uzunluğu	Yaklaşık 134 mm
Ağırlık	12,0 kg
Ses Basıncı Seviyesi (LpA)	66,9 dB(A) (belirsizlik 3 dB)
Ses Gücü Seviyesi (LWA)	79,9 dB(A) (belirsizlik 3 dB)
Ana İşlevler	Düz, eğri ve iç kesimler; hız ayarı; çalışma lambası; talaş emme
Güvenlik	Bıçak koruması, acil durdurma, yeniden çalışmayı önleyici güvenlik anahtarı, ince sigorta
Bakım	Düzenli temizlik, 25-30 saatte bir mil yağlaması, karbon fırçaların değiştirilmesi
Aşınan Parçalar	Testere bıçakları, masa tablası, karbon fırçalar
Genel Bilgiler	Sadece ev kullanımı; yuvarlak ahşap kesmeyin; uygun bir emme sistemi kullanın

Sık sorulan sorular - SD1600V SCHEPPACH

Scheppach SD1600V testere ile hangi malzemeleri kesebilirim?

SD1600V, ahşap, pleksiglas, GFK (cam elyaf takviyeli plastik), sünger, kauçuk, deri ve mantar kesmek için tasarlanmıştır. Yuvarlak malzeme kesmek için kullanmayın.

Testere bıçağı nasıl değiştirilir?

Cihazı daima fişten çekin. Masa tablasını çıkarın, gergi kolunu gevşetin, ardından verilen 3 mm alyan anahtarıyla üst ve alt sıkma vidalarını gevşetin. Bıçağı yukarıdan çıkarın. Takmak için, bıçağı dişler aşağı bakacak şekilde yerleştirin, önce alt tutucuya, sonra üst tutucuya sabitleyin ve kolla gerdirin.

Kesme hızı nasıl ayarlanır?

Hız, vuruş sayısı ayar düğmesi (ref. 17) ile ayarlanır. Strok sayısını artırmak için saat yönünde (500-1700 dev/dk), azaltmak için saat yönünün tersine çevirin. Yumuşak malzemeler için yüksek hız, sert malzemeler için düşük hız kullanın.

Testere çalışmazsa ne yapmalıyım?

Önce şebeke sigortasını ve uzatma kablosunu kontrol edin. Her şey normalse, gövde üzerindeki ince sigortayı (5A/250V, ø5x20 mm) kontrol edin. Arızalıysa, aynı modelle değiştirin. Sorun devam ederse, motoru veya anahtarı bir elektrikçiye kontrol ettirin.

İç kesim nasıl yapılır?

Bıçağı çıkarın, parçaya bir delik açın, parçayı masaya delik tabla açıklığıyla hizalayarak yerleştirin, ardından bıçağı delikten geçirerek tekrar takın. Gergiyi ayarlayın, kesimi yapın, ardından parçayı çıkarmadan önce bıçağı çıkarın.

Maksimum kesme yüksekliği nedir?

0° eğimde (düz kesim), maksimum kesme yüksekliği 50 mmdir. 45° eğimde ise 22 mmdir.

Testere bakımı nasıl yapılır?

Her kullanımdan sonra dışını nemli bir bez ve yumuşak sabunla temizleyin. Her 25-30 saatte bir yatak millerini makine gresiyle yağlayın. Bıçak gerginliğini düzenli olarak kontrol edin ve gerekirse karbon fırçaları değiştirin.

Testereyi bir tezgah üzerinde kullanabilir miyim?

Evet, titreşim ve gürültüyü azaltmak için testerenin sağlam bir tezgaha 4 adet M8 vida (verilmez) ile monte edilmesi önerilir. Bölüm 7.3'teki montaj talimatlarını izleyin.

Testere bıçağı sık sık kırılırsa ne yapmalıyım?

Bu, yanlış gerginlik, aşırı yük (parçayı yavaşça besleyin), uygun olmayan bıçak tipi veya aşırı yan basınçtan kaynaklanabilir. Ayrıca bıçak tutucularının hizasını kontrol edin.

Eğik kesim açısı nasıl ayarlanır?

Masanın altındaki tırtıklı somunları gevşetin, testere masasını 0°'den 45°'ye sola doğru eğin, ardından somunları sıkın. Açıyı kontrol etmek için bir gönye (verilmez) kullanın ve gerekirse ibreyi dereceli ölçekte ayarlayın.

KULLANIM KILAVUZU SD1600V SCHEPPACH

Ürün üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	Uyarı! Yaralanma riskinin azaltılması için kullanım kılavuzu okuyun!
	Bir koruyucu gözlük kullanın. Çalışma sırasında oluşan kıvılcım ya da cihazdan çıkan kıymık, talaş ve tozlar görüş kaybı etkisi yaratabilir.
	Bir koruyucu kulaklık kullanın. Gürültü etkisi işitme kaybına neden olabilir.
	Bir toz koruma maskesi kullanın. Ahşap ve diğer materyallerin işlenmesinde sağlığa zararlı toz oluşabilir. Asbest içeren materyal işlenmemelidir!
	Dikkat! Yaralanma tehlikesi! Çalışır durumdaki testere bıçağına dokunmayın!
	Ürün Avrupa'da geçerli yönetmeliklere uygundur.
	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.
Dikkat!	Bu kullanım kılavuzunda güvenliğiniz ile ilgili noktaları bu işaret ile vurguladık.

İçindekiler: Sayfa:

1. Giriş....348
2. Cihaz tanımı (Res. 1-16)....348
3. Teslimat kapsamı 349
4. Amacına uygun kullanım 349
5. Güvenlik uyarıları 349
6. Teknik veriler....352
7. İşletime almadan önce 353
8. Yapı 354
9. Kullanım 356
10. Elektrik bağlantısı 356
11. Taşima 357
12. Temizlik, bakım veyedek parça siparişi 357
13. Depolama.... 358
14. İmha ve yeniden değerlendirme 358
15. Arıza giderme 359
16. Uygunluk beyanı 364

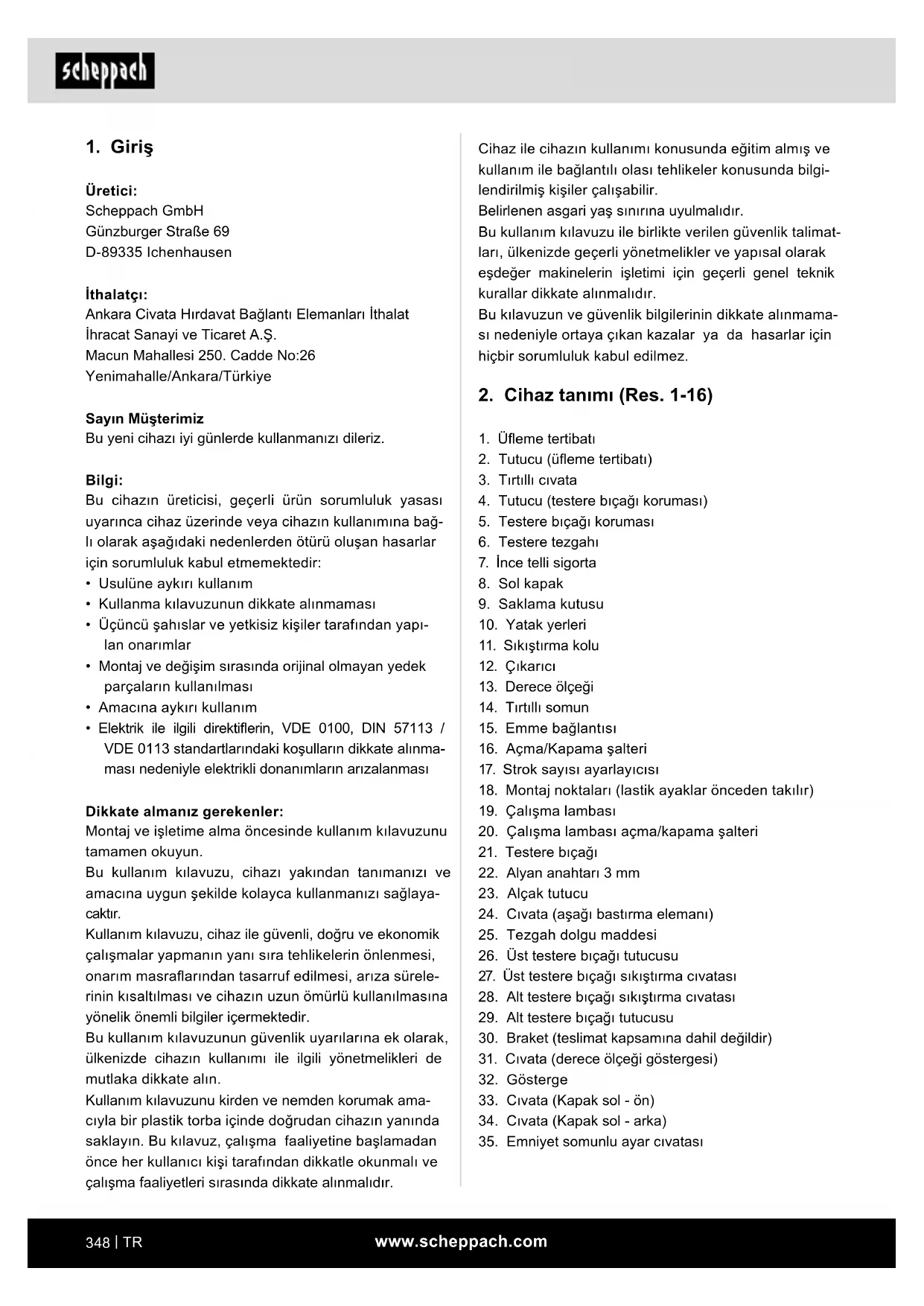

1. Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz

Bu yeni cihazı iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu cihazın üreticisi, geçerli ürün sorumluluk yasası uyarınca cihaz üzerinde veya cihazın kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım
• Kullanma kılavuzunun dikkate alınmaması
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar
• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması
• Amacına aykırı kullanım
• Elektrik ile ilgili direktiflerin, VDE 0100, DIN 57113 / VDE 0113 standartlarındaki koşulların dikkate alınmaması nedeniyle elektrikli donanımların arızalanması

Dikkate almanız gerekenler:

Montaj ve işletme alma öncesinde kullanım kılavuzunu tamamen okuyun.

Bu kullanım kılavuzu, cihazı yakından tanımanızı ve amacına uygun şekilde kolayca kullanmanızı sağlayacaktır.

Kullanım kılavuzu, cihaz ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, onarım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve cihazın uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir.

Bu kullanım kılavuzunun güvenlik uyarılarına ek olarak, ülkenizde cihazın kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Kullanım kılavuzunu kirden ve nemden korumak ama- cıyla bir plastik torba içinde doğrudan cihazın yanında saklayın. Bu kılavuz, çalışma faaliyetine başlamadan önce her kullanıcı kişi tarafından dikkatle okunmalı ve çalışma faaliyetleri sırasında dikkate alınmalıdır.

Cihaz ile cihazın kullanımı konusunda eğitim almış ve kullanım ile bağlantı olası tehlikeler konusunda bilgilendirilmiş kişiler çalışabilir.

Belirlenen asgari yaş sınırına uyulmalıdır.

Bu kullanım kılavuzu ile birlikte verilen güvenlik talimatları, ülkenizde geçerli yönetmelikler ve yapısal olarak eşdeğer makinelerin işletimi için geçerli genel teknik kurallar dikkate alınmalıdır.

Bu kılavuzun ve güvenlik bilgilerinin dikkate alınmaması nedeniyle ortaya çıkan kazalar ya da hasarlar için hiçbir sorumluluk kabul edilmez.

2. Cihaz tanımı (Res. 1-16)

1. Üfleme tertibatı
2. Tutucu (üfleme tertibatı)
3. Tırtıllı civata
4. Tutucu (testere bıçağı koruması)
5. Testere biçağı koruması
6. Testere tezgahı
7. Ince telli sigorta
8. Sol kapak
9. Saklama kutusu
10. Yatak yerleri
11. Sıkıştırma kolu
12. Çıkarıcı
13. Derece ölçeği
14. Tırtıllı somun
15. Emme bağlantısı
16. Açma/Kapama şalteri
17. Strok sayısı ayarlayıcısı
18. Montaj noktaları (lastik ayaklar önceden takılır)
19. Çalışma lambası
20. Çalışma lambası açma/kapama şalteri
21. Testere bıçağı
22. Alyan anahtarı 3 mm
23. Alçak tutucu
24. Civata (aşağı bastırma elemanı)
25. Tezgah dolgu maddesi
26. Üst testere biçağı tutucusu
27. Üst testere bıçağı sıkıştırma civatası
28. Alt testere biçağı sıkıştırma civatası
29. Alt testere biçağı tutucusu
30. Braket (teslimat kapsamına dahil değildir)
31. Civata (derece ölçeği göstergesi)
32. Gösterge
33. Civata (Kapak sol - ön)
34. Civata (Kapak sol - arka)
35. Emniyet somunlu ayar civatası

3. Teslimat kapsamı

• Dekupaj testeresi
• Alçak tutuculu (23) testere biçağı koruması (5)
• Üfleme tertibatı (1)
• Ahşap ve plastik (2x) (1x önceden monte edilmiştir) için testere bıçağı (21)
  • Alyan anahtarı 3 mm (22)
• Orijinal kullanım kılavuzunun çevirisi

4. Amacına uygun kullanım

Dekupaj testeresi köşeli ahşapların veya pleksiglas, GFK, köpük, lastik, deri ve mantar gibi diğer işleme parçalarının kesilmesi içindir. Testereyi yuvarlak malzemelerin kesilmesi için kullanmayın. Yuvarlak maternal kolay yerinden çıkabilir.

Yaralanma tehlikesi! Parçalar dışarı fırlatılabilir!

Cihaz, sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygunsuz kullanım olarak geçerlidir. Bunun sonucu ortaya çıkan her tün hasardan ya da yaralanmalarda kullanıcı/operatör sorumludur, üretici değil.

Lütfen cihazlarımızın ticari, zanaatkar ya da endüstri-yel kullanım için tasarlanmadığını dikkate alın. Cihaz ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

• Sadece makine için uygun testere bıçakları kullanılabilir.
• Amacına uygun kullanıma, güvenlik uyarılarının, montaj kılavuzunun ve kullanım kılavuzundaki işletim uyarılarının dikkate alınması da dahildir.
• Makinenin kullanımında ve bakımında görev alan kişiler, makine hakkında bilgi sahibi olmalı ve olası tehlikeler ile ilgili eğitim almış olmalıdır.
• Bunun dışında geçerli kaza önleme talimatlarına tamamen uyulmalıdır.
• İş sağlığı ve güvenliği ile ilgili geçerli genel kurallar da dikkate alınmalıdır.
• Makinede yapılan değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.

Artik riskler

Bu elektronik aleti tekniğe uygun kullansanız da diğer riskler kalır. Şu tehlikeler bu elektronik ale-tin yapı şekli ve modeliyle bağlantı olarak ortaya çıkabilir:

• Uygun toz maskesi kullanılmaması halinde akciğer hasarları.
• Uygun koruyucu kulaklık kullanılmadığında işitme sorunları.
• Aletin kapatılmamış kesme alanında el teması nedeniyle kaza tehlikesi.
• Alet değişiminde yaralanma tehlikesi (kesme tehlikesi).
• Parmakların ezilmesi.
  • Geri tepme nedeniyle tehlike.
• Yetersiz bir işleme parçası altlık yüzeyi nedeniyle işleme parçasının devrilmesi.
• Kesme aletine dokunulması.
• Dal parçalarının ve işleme parçalarının dışarı fırlaması.

5. Güvenlik uyarıları

5.1 Elektronik cihazlara yönelik genel güvenlik uyarıları

⚠ UYARI

Elektrikli takımların kullanımı sırasında elektrik çarp-masına, yaralanma ve yangın tehlikesine karşı korun-ma sağlamak için aşağıda belirtilen temel güvenlik ted-birleri dikkate alınmalıdır.

Bu elektrikli takımı kullanmadan önce bu uyarıların tümünü okuyun ve güvenlik uyarılarını saklayın.

1. Çalışma yeri güvenliği

a) Çalışma alanınızı temiz tutun ve yeterince aydınlatın. Düzensizlik veya aydınlatılmamış çalışma yerleri kazalara sebep olabilir.
b) Elektrikli alet ile, yanıcı sıvılar, gazlar veya tozların mevcut olduğu patlayıcı ortamlarda çalışmayın. Elektrikli aletler, toz veya buharları tutuşturabilecek kıvılcımlar üretir.
c) Elektrikli aleti kullanırken çocukları ve diğer insanları aletten uzak tutun. Dikkatinizin dağılması durumunda elektrikli alet üzerindeki kontrolünüzü yitirebilirsiniz.

1. Elektrik güvenliği

a) Elektrikli aletin bağlantı fişi prize tam oturma- lıdır. Fiş kesinlikle değiştirilmemelidir. Top- raklamalı elektrikli aletler ile birlikte kesinlikle adaptör fişler kullanmayın. Değiştirilmemiş fiş- ler ve uygun prizler, elektrik çarpma riskini azaltır.

b) Boru, kalorifer, soba ve buzdolabı gibi topraklanmış yüzeylere vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı takdirde ciddi elektrik çarpma tehlikesi ortaya çıkar.

c) Elektrikli aletleri yağmura ve ıslanmaya karşı koruyun. Suyun elektrikli alete girmesi, elektrik çarpma riskini yükseltir.

d) Bağlantı kablosunu, elektrikli aleti taşımak, asmak veya fişi prizden çekmek gibi amacı dışında işler için kullanmayın. Bağlantı kablosunu ısı, yağ, keskin kenarlar veya hareketli parçalarından uzak tutun. Hasarlı veya dolanmış güç kabloları, elektrik çarpma riskini artırır.

e) Elektrikli alet ile açık havada çalışırken sadece açık havaya uygun uzatma kabloları kullanın. Açık havaya uygun uzatma kablosu kullanılması elektrik çarpma riskini azaltır.

f) Elektrikli aletin nemli ortamda kullanımı zorunlu olduğunda, kaçak akım rölesi kullanın. Kaçak akım rölesi kullanılması elektrik çarpma riskini azaltır.

1. İnsanların güvenliği

a) Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli alet ile çalışırken mantıklı hareket edin. Yorgunsanız veya uyuşturucu, alkol veya ilaç etkisi altındaysanız elektrikli aleti kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir.

b) Kişisel koruyucu donanım ve daima bir koruyucu gözlük takın. Elektrikli aletin türüne ve kullanımına göre toz maskesi, kaymayı önleyici koruyucu ayakkabılar, koruyucu kask veya koruyucu kulaklık gibi kişisel koruyucu donanım kullanılması, yaralanma riskini azaltır.

c) Aletin kontrol dışı işletme girmesini önleyin. Elektrikli aleti elektrik beslemesine ve/veya aküye bağlamadan, aleti tutmadan veya taşı-madan önce aletin kapalı olduğundan emin olun. Elektrikli aleti taşırken parmağınız şalter üzerinde olursa veya elektrikli aleti açık haldeyken elektrik beslemesine bağladığınız takdirde kazalar meydana gelebilir.

d) Elektrikli aleti çalıştırmadan önce ayar aletlerini veya somun anahtarlarını ortadan kaldırın.

Elektrikli aletin dönen bir parçasında bulunan takım veya anahtarlar yaralanmalara neden olabilir.

e) Vücudunuz anormal şekilde durmamalıdır. Güvenli bir duruş sağlayın ve her daim dengede durun. Bu şekilde elektrikli aleti beklenmeyen durumlarda daha iyi kontrol edebilirsiniz.

f) Uygun kıyafet kullanın. Bol kıyafet veya takı kullanmayın. Saçlarını ve kıyafetinizi hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saçlar, hareketli parçalara kapılabilir.

g) Toz emme ve toplama üniteleri monte edildiği takdirde, bunlar bağlanmalı ve doğru kullanılmalıdır. Toz emme ünitesi, toza bağlı riskleri azaltabilir.

h) Elektrikli aleti uzun süredir kullanıyor olsanız bile güvenliği elden bırakmayın ve elektrikli aletin güvenlik kurallarını ihmal etmeyin. Dikkatsizlik nedeniyle saniyeler içerisinde ağır yara-lanmalar meydana gelebilir.

1. Elektrikli aletin kullanımı ve alet ile çalışma

a) Elektrikli alete aşırı yüklenmeyin. Çalışmanıza uygun elektrikli aleti kullanın. Uygun elektrikli alet ile, belirtilen güç aralığında daha iyi ve daha güvenli şekilde çalışabilirsiniz.

b) Şalteri arızalı olan elektrikli aleti kullanmayın. Açılıp kapatılamayan elektrikli alet tehlikelidir ve onarılması gerekir.

c) Cihaz ayarlarını yapmadan, elektrikli alet parçalarını değiştirmeden veya elektrikli aleti rafa kaldırmadan önce fişi prizden çekin ve/veya çıkarılabilir aküyü çıkarın. Bu tedbir, elektrikli aletin yanlışlıkla çalıştırılmasını önler.

d) Kullanılmayan elektrikli aletleri çocukların erişemeyeceği şekilde muhafaza edin. Elektrikli aletin kullanımını bilmeyen veya bu talimatları okumamış kişilere aleti kullandırtmayın. Elektrikli aletler, deneyimsiz kişiler tarafından kullanıldıkları takdirde tehlikelidir.

e) Elektrikli aletlerin ve kullanılan diğer aletlerin bakımını özenli şekilde yapın. Hareketli parçaların sorunsuz bir şekilde çalışıp çalışmadığını ve sıkışmadığını, elektrikli aletin fonksiyonu zarar görmeyecek şekilde parçaların kırılmış veya hasar görmüş olup olmadığını kontrol edin. Elektrikli aleti kullanmadan önce hasar görmüş parçaları onarımını sağlayın. Birçok kazanın sebebi, bakımı iyi yapılmamış elektrikli aletlerdir.

f) Kesici takımların her zaman keskin ve temiz olmasını sağlayın. Bakımı düzenli yapılan keskin ağızlı kesme takımları daha az sıkışır ve kontrol edilmesi daha kolaydır.

g) Elektrikli aleti, uygulama takımları, kullanılan diğer aletleri bu talimatlara uygun şekilde kullanın. Kullanımda çalışma koşullarını ve uygulanacak işlemi dikkate alın. Elektrikli aletler öngörülen uygulamalar haricinde kullanıldığı takdirde tehlikeli durumlar meydana gelebilir.

h) Tutma yerlerini ve tutma yüzeylerinin her zaman kuru, temiz ve yağ ve gresten arındırılmış olmasını sağlayın. Kaygan tutma yerleri ve tutma yüzeyleri, elektrikli aletin güvenli kullanımını ve öngörülemeyen durumlarda kontrol edilebilmesini engeller.

5. Servis

a) Elektrikli aletin sadece gerekli yeterliliğe sa-hip uzman personel tarafından ve sadece orijinal yedek parçalarla onarılmasını sağlayın. Bu şekilde elektrikli aletin güvenliğinin korunmasını sağlarsınız.

⚠ UYARI

Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etki-leyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

5.2 Özel güvenlik açıklamaları

• Bir acil durumda makineyi doğrudan kapatın ve elektrik fisini çekin.
• Testere ile çalışmadan önce ve çalışırken tüm bu talimatlara uyun.
• Testereyi yakacak odun bölmek için kullanmayın.
• Makine gerilim kesintisinden sonra tekrar çalışmaya karşı bir güvenlik şalteriyle donatılmıştır.
• Bir uzatma kablosu gerekliyse bunun çapraz kesi-tinin testere akım sarfiyatı için yeterli olduğundan emin olun. Asqari çapraz kesit 1,5 mm ^2 .
• Kablo tamburunu sadece açık durumda kullanın.
• Makinede görevli kişilerin konsantresi bozulmamalıdır.
• Testere bıçakları tahrikin kapatılmasından sonra kesinlikle yan karşı bastırmayla frenlenmemelidir.
• Sadece iyi bilenmiş, çatlaksız ve deforme olmamış testere bıcakları takın.
• Hatalı testere bıçakları derhal değiştirilmelidir.

- Bu kullanım kılavuzunda belirtilen tanım verilerine uymayan testere bıcakları kullanmayın.

- Testere bıçağını örten tüm tertibatların sorunsuz çalistığından emin olunmalıdır.

- Makinedeki güvenlik tertibatları sökülmemeli veya kullanılmaz hale getirilmemelidir.

- Hasarlı veya eksik koruyucu tertibatlar derhal değiştirilmelidir.

- Elinizde güvenle tutabilmeniz için çok küçük işleneme parçaları kesmeyin.

- Makineyi duracak kadar zorlamayın.

- İşleme parçasını her zaman sıkıca çalışma plakası na karşı bastırın.

- Testere biçağı çalışırken asla gevşek kıymikları, talaşları ve sıkışmış ahsap parçalarını çıkarmayın.

- Sıkışmış kullanım aletindeki arızaların giderilmesi için makineyi kapatın. Elektrik fişini çekin. Blokajı giderin. Dikkat! Testere bıçakları nedeniyle yaralanma tehlikesi! Koruyucu eldivenler kullanın! İşleme parçası olmadan bir deneme çalışması yapın. Normal olmayan seslerin veya titreşimlerin meydana gelmemesine dikkat edin. Bu tarz bir durum mevcut ise cihazı kapatın ve üreticiye danışın.

- Donanım değişikliklerini ya da ayar, ölçüm ve temizlik çalışmalarını sadece motor kapalı iken gerçekleştirin. Elektrik fisini çekin.

- Çalıştırma öncesinde anahtarın ev ayar aletlerinin çıkarıldığı nı kontrol edin.

- Çalışma yerini terk etmeden önce motoru kapatıp elektrik fisini çekin.

- Elektronik kurulumlar, onarımlar ve bakım çalışmaları sadece uzmanlar tarafından gerçekleştirilmelidir.

- Tüm koruma ve güvenlik tertibatları sonlanan onarım va da bakım sonrasında hemen tekrar takılmalıdır.

- Üreticinin güvenlik, çalışma ve bakım bilgilerine ya da teknik verilerde belirtilen ölcülere uvulmalıdır.

- İlgili kaza önleme talimatları ve diğer, genel olarak bilinen güvenlik tekniği kuralları dikkate alınmalıdır.

- Testere sadece kapalı mekanlardaki kurulum için düşünülmüştür.

- Testere bıçağı korumasından daha küçük olan işleme parçaları ellerde ve parmaklarda yaralanmalara yol açabilir. Uygun yardımcı malzemeler kullanın!

- İşleme parçasını yönlendirirken kasılmış el pozisyonlarından ve kayma sonucunda elinizin doğrudan testere bıçağına girebilecek pozisyonlardan kaçının.

- Testere bıçağını her zaman dişler testere tezgahına doğru aşağıya bakacak şekilde yerleştirin.

- Testere bıçağının yerinden çıkmasını önlemek için her zaman doğru bıçak gerginliğini avarlayın.

• Özellikle düzensiz kesim profiline sahip materyalleri keserken dikkatli hareket edin.
• İşleme parçasını geri çekerken özellikle de biçkı talaşları aralığı tıkadığında kesim aralığında dişler takılı kalabilir. Bu durumda testereyi durdurmalı, elektrik fişini çekmeli, bir kama ile kesim aralığını açmalı ve işleme parçasını çekmelisiniz.
• Çalışma yerini testereyi kapatmadan önce terk etmeyin. Testere durana kadar bekleyin.
• Testere çalışmaya devam ederken çalışma tezgahında parçaları yapıştırmayın veya toplamayın.
• Testereyi ancak çalışma tezgahından materyal artırlarını ve aletleri kaldırdıktan sonra çalıştırın. Çalışma tezgahında sadece düzenlenecek işleme parçasını ve benzer çalışma yardımcılarını (kamalar) bırakın.
• Her zaman koruyucu bir gözlük kullanın.
• Parmaklarını testere bıçağına güvenli bir mesafe-de tutun.
• İşleme parçasını güvenle ve sıkıca yönlendirin ve asla gevşek tutmayın.
• Çalışma yerini testereyi durdurmadan önce terk et meyin.
• Testereye duyduğunuz güven nedeniyle dikkatinizi kaybetmeyin. Dikkatsizlik nedeniyle saniyeler içerisinde ağır yaralanmalar meydana gelebilir.

Güvenlik uyarılarını iyi muhafaza edin.

6. Teknik veriler

Şebeke gerilimi 220-240 V\~/50 Hz

Akım sarfiyatı	80 Watt (S1*)120 Watt (S6 %30**)
Strok sayısı 500-1700 dak	-1
Strok hareketi 12 mm
Duruş yüzeyi 630 x 295 mm
Hareketli tezgah	Sola doğru 0° ile 45° arasında
Tezgah büyüklüğü	415 x 255 mm
Testere bıçağı uzunluğu yakl.	134 mm
Çalışma yarıçapı	406 mm
0°'de maks. kesme yüksekliği	50 mm
45°'de maks. kesme yüksekliği	22 mm

Ağırlık 12,0 kg

Teknik değişiklik yapma hakkı saklıdır!

*İşletim türü S1:

Sabit yük ile sürekli çalışma

**Işletim türü S6 %30:

Yüksüz çalışmalı kesintisiz işletim (çalışma süresi 10 dakika). Motorun müsaade edilmeyecek kadar ısıtil-maması amacıyla, motor, görev döngüsünün %30'luk süresinde belirtilen anma gücü ile çalıştırılabilir ve ardından görev döngüsünün %70'lik süresinde yüksüz çalışmalıdır.

Ses emisyon değerleri

Gürültü

Gürültü değerleri EN 61029 standardına uygun bir şekilde tespit edilmiştir.

Bir koruyucu kulaklık kullanın.

Gürültü etkisi işitme kaybına neden olabilir.

Ses basinci seviyesi L_pA	66,9 dB
Güvensizlik K_pA	3 dB
Ses gücü seviyesi L_WA	79,9 dB
Güvensizlik K_WA	3 dB

Titreşim emisyonu değeri

• Belirtilen titreşim emisyon değeri, standart hale getirilmiş bir kontrol yöntemine göre ölçülmüştür ve elektro takımın bir başkasıyla karşılaştırılması için kullanılabilir;
• Belirtilen titreşim emisyon değeri, (titreşim) yükün ilk değerlendirmesi için de kullanılabilir.
• Titreşim emisyon değeri, elektro takımının asıl kullanımı esnasında kullanım türünden bağımsız olarak belirtilen değerden farklılık gösterebilir;

Bir uyarı bilgisi:

- Kullanıcının korunması için gerçek kullanım koşulları sırasındaki titreşim yükünün değerlendirilmesine dayanan güvenlik tedbirleri alınmalıdır (bu sırada işletim çevriminin tüm oranları dikkate alınmalıdır, örn. elektrikli aletin kapatıldığı ve açık olduğu ancak yüksüz çalıştığı süreler).

Belirtilen değerler emisyon değerleri olup güvenli çalışma yeri değerleri olarak görülmemelidir. Emisyon ve imisyon düzeyleri arasında bir ilgi olmasına rağmen ek dikkat önlemlerinin gerekip gerekmediği buradan güvenle sonuç çıkarılamaz.

Çalışma yerinde şu an mevcut olan imisyon düzeyini belirleyen faktörler etkilerin süresini, çalışma yeri türünü, yakındaki makineler ve işlemler gibi diğer ses kaynakları vs. içerir.

Güvenli çalışma yeri değerleri ülkeden ülkeye de farklı- lik gösterebilir. Ancak bu bilgi sayesinde kullanıcı daha iyi bir tehlike ve risk tahmininde bulunmasına yardım etmelidir.

Gürültü oluşumunu minimuma sınırlayın!

• Sadece kusursuz cihazlar kullanın.
• Cihaza düzenli olarak bakım yapıp temizleyin.
• Çalışma şeklinizi cihaza uyarlayın.
  • Cihaza aşırı yüklenmeyin.
• Cihazı gerektiğinide kontrol ettirin.
• Kullanılmadığı taktirde cihazı kapatın.

Uygun testere biçakları

Minimum 127 mm uzunluğa sahip piyasada bulunan tüm testere bıçakları pimli veya pimsiz olarak kullanı-labilir.

7. İşletime almadan önce

7.1 Ambalajdan çıkarma

• Ambalajı açın ve makineyi dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Makine ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.

⚠ UYARI

Cihaz ve ambalaj malzemesi, çocuklar için uygun değildir! Çocuklar; plastik torbalar, folyolar ve küçük parçalar ile oynamamalıdır! Yutma ve boğulma tehlikesi söz konusudur!

7.2 Genel uyarılar

- İşletime alma öncesinde tüm kapaklar ve güvenlik tertibatları tekniğine uygun bir şekilde monte edilmiş olmalıdır.

• Testere bıçağı rahat çalışabilmelidir.
• Halihazırda işlenmiş ahşapta, örneğin civiler veya cívatalar vs. gibi yabancı cisimlere dikkat edin.
• Açma/kapama şalterine basmadan önce, testere bıçağının doğru takılı olduğundan ve hareketli parçaların rahat hareket ettiğinden emin olun.
• Makineyi bağlamadan önce tip etiketi üzerindeki verilerin şebeke verileri ile aynı olduğundan emin olun.
• Makinenin elektrik bağlantısını, sadece en az 10 A sigortalı, usulüne uygun şekilde monte edilmiş topraklı elektrik prizine yapın.

7.3 Dekupaj testeresinin çalışma tezgahına monte edilmesi

Montaj için şunlar gereklidir:

• Altı köşeli civata M8 (4x)
• Altigen somun M8 (4x)
  • Rondela ∅ 8,4 mm (8x)
  (teslimat kapsamında değil)

Kullanılacak civataların uzunluğu tezgah plakasının kalınlığına göre değişir.

⚠ UYARI

Yaralanma tehlikesi! Dekupaj testeresi üzerindeki tüm montaj çalışmalarından önce elektrik fişini çekin.

1. Dekupaj testeresini ahşaptan üretilmiş sağlam bir çalışma tezgahına takın. Bu sayede titreşim nedeniyle meydana gelen güçlü bir ses oluşumu önlenebilir.
2. Matkap deliklerini işaretleyin (bkz. Res. 5.2).
3. Çalışma tezgahına 4 delik (çap 8 mm) açın.

4. Dekupaj testeresini montaj noktalarında (şek. 3 poz. 19) altı köşe civata (E) ile şu sırada (şek. 5,1) çalışma tezgahına vidalayın:
   D Altigen somun
   C Rondela
   A Dekupaj testeresi
   B Çalışma tezgahı
   C Rondela
   E Altı köşe başlı vida

5. Altigen somunları (D) sıkın.

8. Yapı

⚠ UYARI

Yaralanma tehlikesi! Dekupaj testeresi üzerindeki tüm montaj çalışmalarından önce elektrik fişini çekin.

8.1 Testere biçağı korumasının (5) ve alçak tutu-cunun (23) takılması (Res. 6, 7)

BİLGİ:

Alçak tutucuyu (23) takmadan önce, fabrikada takılan testere biçağı (21) çıkarılmalıdır (bkz. 8.2).

1. Testere bıçağını (21) 8.2'de açıklandığı gibi çıkarın.
2. Alçak tutucuyu (23) testere bıçağı korumasından (5) çıkarın: Bir yıldız tornavida (teslimat kapsamına dahil değildir) kullanarak cıvatayı (24) tamamen gevşetin (bkz. Res. 6).
3. Tutucuyu (4) açıklığa yerleştirin (bkz. Res. 7).
4. Tutucuyu (4) tırtıllı civata (3) ile sabitleyin.
5. Alçak tutucuyu (23) testere biçağı korumasına (5) takın. Civatayı (24) tutucuya (4) takın. Bir yıldız tornavida (teslimat kapsamına dahil değildir) kullanarak civatayı (24) sıkın.
6. Testere bıçağını (21) 8.2'de açıklandığı gibi yeni- den takın.
7. Alçak tutucunun (23) testere bıçağına (21) temas etmediğinden emin olun.

8.1.1 Alçak tutucunun ayarlanması

BİLGİ:

Alçak tutucu(23) her zaman iş parçasının yüksekliğine göre ayarlanmalıdır. Ancak iş parçası sıkıştırılmamalı, serbestçe hareket edebilmelidir. Alçak tutucu (23), iş parçasının yukarı doğru çekilmesini ve testere bıçağını (21) tahrip etmesini önlemek için bir güvenlik tertibatı görevi görür.

1. Alçak tutucuyu (23) ayarlamak için tırtıllı civatayı (3) gevşetin.
2. Alçak tutucuyu (23) iş parçasının yüksekliğine göre ayarlayın.
3. Tırtıllı civatayı (3) tekrar sıkın.

8.2 Testere bıçağının takılması/değiştirilmesi (Res. 1, 7-11)

⚠ UYARI

Yanlışlıkla çalışma nedeniyle yaralanmaları önlemek için yapılacaklar: Testere bıçağını çıkarma-dan veya değiştirmeden önce daima "0" düğmesine basın ve elektrik fişini prizden çekin.

8.2.1 Tezgah dolgu maddesinin çıkarılması / takılması

1. Tırtıllı civatayı (3) gevşetin.
2. Testere biçağı korumasını (5) sonuna kadar yukarı hareket ettirin.
3. Testere tezgahının (6) altına uzanın ve tezgah dolgu maddesini (25) yukarı doğru itin.
4. Tezgah dolgu maddesi (25) artık çıkarılabilir.

Tezgah dolgu maddesi (25) yerleştirirken, testere boşluğunun konumuna dikkat edin. Tezgah dolgu maddesi (25) Res. 8'de gösterildiği gibi yerleştirilmelidir. Aksi takdirde gönye kesimleri sırasında makine hasar görebilir.

8.2.2 Pimler olmadan testere bıçağının çıkarılması (opsiyonel)

1. Testere bıçağının (21) çıkarılması için tezgah dolgu malzemesini (25) yukarı doğru çıkarın. (Bkz. 8.2.1)
2. Önce sıkıştırma kolunu (11) yukarı doğru katlayarak gerginliği azaltın. Gerekirse, sıkıştırma kolu (11) saat yönünün tersine çevrilerek gerginlik daha da azaltılabilir.
3. Çıkarıcıyı (12) hafifçe aşağıya doğru bastırın (bkz. Res. 9).
4. Ardından üst testere biçağı sıkıştırma civatasını (27) gevşetin.
5. Şimdi testere bıçağını sıkıca tutun, aksi takdirde cihazın içine düşecektir.
6. Alyan anahtarını (22) kullanarak alt testere bıçağı sıkıştırma civatasını (28) gevşetin.
7. Testere bıçağını yukarı doğru çıkarın.

8.2.3 Pimler olmadan testere bıçağının yerleştirilmesi (opsiyonel)

Testere bıçağının dişleri her zaman aşağıya doğru bakmalıdır.

1. Testere bıçağını (21) önce alt testere bıçağı tutucusuna (29) sabitleyin. Testere bıçağının (21) sabitlenmesi için alt testere bıçağı sıkıştırma civataşını (28) alyan anahtarla (22) sıkın.
2. Çıkarıcıyı (12) hafifçe aşağıya doğru bastırın. Testere bıçağının (21) diğer ucunu üst testere bıçağı tutucusuna (26) sabitleyin (bkz. Res. 9).
3. Testere bıçağını (21) üst testere bıçağı sıkıştırma civatasıyla (27) sabitleyin (bkz. Res.10).

4. Testere bıçağını (21), içeri doğru bastırmaya devam ederek sıkıştırma koluyla (11) sıkıştırın. Testere bıçağının (21) gerginliğini kontrol edin. Gerginlik düşükse saat yönünde çevirerek arttırabilirsiniz. Öncesinde sıkıştırma kolunun (11) gerginliğini alın.

5. Tezgah dolgu malzemesini (25) tekrar yerleştirin. (Bkz. 8.2.1)

8.2.4 Pimlerle testere bıçağının çıkarılması

1. Testere bıçağının (21) çıkarılması için tezgah dolgu malzemesini (25) yukarı doğru çıkarın. (Bkz. 8.2.1)
2. Önce sıkıştırma kolunu (11) yukarı doğru katlayarak gerginliği azaltın. Gerekirse, saat yönünün tersine çevirerek gerginliği daha da azaltın.
3. Testere bıçağını sıkıca tutun ve çıkarıcıyı (12) ha- fifçe aşağı doğru bastırın (bkz. Res. 9).
4. Testere bıçağını üst ve alt testere bıçağı tutucusundan (26/29) çekin.

8.2.5 Pimlerle testere bıçağının yerleştirilmesi

Testere bıçağının dişleri her zaman aşağıya doğru bakmalıdır.

1. Testere bıçağının (21) bir ucunu tezgahtaki delikten geçirin. Testere bıçağının (21) pimlerini üst ve alt testere bıçağı tutucularının (26/29) ilgili açıklıklarına geçirin.
2. Testere bıçağını (21) önce alt testere bıçağı tutucusuna (29) yerleştirin.
3. Çıkarıcıyı (12) hafifçe aşağıya doğru bastırın (bkz. Res. 9). Testere biçagını (21) üst testere biçagı tutucusuna (26) yerleştirin.
4. Testere bıçağı pimlerinin testere bıçağı tutucularındaki (26/29) pozisyonunu kontrol edin.
5. Testere bıçağını (21), içeri doğru bastırmaya devam ederek sıkıştırma koluyla (11) sıkıştırın. Testere bıçağının (21) gerginliğini kontrol edin. Gerginlik düşükse saat yönünde çevirerek arttırabilirsiniz. Öncesinde sıkıştırma kolunun (11) gerginliğini alın.
6. Tezgah dolgu malzemesini (25) tekrar yerleştirin. (Bkz. 8.2.1)

BİLGİ

Sol tarafta yedek testere bıçaklarını ve alyan anahtarı saklayabileceğiniz bir saklama kutusu (9) bulunmaktadır.

8.3 Testere bıçağının gerginliğinin kontrol edilmesi ⚠ UYARI

Bıçak gerginliğini düzenli olarak ve bir testere bıçağı taktıktan sonra kontrol edin.

Testere bıçağını taktıktan sonra sıkıştırma kolunu (11) aşağı bastırarak gerdirin.

Bıçak gerginliği çok düşük veya çok yüksekse aşağıdaki işlemleri yapın:

• Matkap sıkıştırma kolunu (11) yukarı doğru katlayın.
• Sıkıştırma kolunu (11) gerginliği artırmak için saat yönünde, azaltmak için saat yönünün tersine çevirin.
• Ayarı sabitlemek için sıkıştırma kolunu (11) tekrar aşağı bastırın.

Gerginlik doğruysa, testere bıçağı bir tel gibi “çektiğinizde” hafif bir ses çıkarmalıdır.

8.4 Açı ölçeğinin hassas ayarı (Res. 12; 12,1) DİKKAT

Açı ölçeğinin ayarını cihazla çalışmadan önce kontrol edin.

1. Ayar vidasının (35) emniyet somununu bir SW8 açık uçlu anahtar (teslimat kapsamına dahil değildir) kullanarak gevşetin.
2. Testere tezgahını ayarlamak için bir 90°lik açı braketi (30) (teslimat kapsamına dahil değildir) kullanın. Bunu testere tezgahının ve testere bıçağının üzerine yerleştirin (Res. 12).
3. Tırtıllı somunu (14) gevşetin. Ayar vidasını (35), testere biçağı (21) ile testere tezgahı (6) arasında- ki açı 90° olana kadar ayarlayın.
4. Tırtıllı somunu (14) ve ayar vidasının (35) emniyet somununu yeniden sıkın.
5. Civatayı (31) çözün ve ibreyi (32) 0° işaretine çevirin.
6. Bir deneme kesimi gerçekleştirin. İş parçası üzerindeki açıyı bir açı ölçer ile kontrol edin. Gerekirse göstergeyi (32) yeniden ayarlayın.

8.5 Üfleme tertibatının montajı (Res. 8)

1. Testere bıçağı korumasının (5) aşağı katlanmış olduğundan emin olun.
2. Üfleme tertibatını (1) Res. 8'de gösterildiği gibi saat yönünde tutucuya (2) vidalayın.

8.6 Talaş emme (Res. 13)

DIKKAT:

Ürünü sadece uygun bir talaş emme makinası ile ça- lıştının. Ev içi kullanım için öngörülen elektrikli süpürge kullanmayın.

Emme bağlantısına (15) uygun bir talaş emme makinası (teslimat kapsamına dahil değildir) bağlayın (bkz. res 13, örnek resim).

DIKKAT:

Emme kanallarını düzenli olarak kontrol edin ve temizleyin.

9. Kullanım

⚠️ Dikkat!

İşletime almadan önce ürünü mutlaka komple monte edin!

9.1 Genel uyarılar

• Testere ahşabı kendiliğinden kesmez. Kullanıcı ahşabı hareket eden testere bıçağına yönlendirerek kesimi yapar.
• Dişler ahşabı sadece aşağı strok sırasında keser.
• Testere bıçağının dişleri çok küçük olduğundan ahşap yavaşça testere bıçağına yönlendirilmelidir.
• Testereyi kullanacak herkes belirli öğrenme sürelerine ihtiyaç duyar. Bu süre içerisinde birkaç biçak kırılabilir.
• Daha kalın ahşapların kesilmesi sırasında testere bıçağının bükülmemesine veya dönmemesine dikkat edilmelidir.
• Dikkatli bir çalışma şekli sayesinde testere bıçağının kullanım ömrü arttırılır.

9.2 Ince telli sigorta (7)

İnce telli sigorta (7) fabrikada yerleştirilmiştir ve takılmasına gerek yoktur. İnce telli sigorta (7) arızalıysa, madde 12.2.4 altında açıklandığı gibi devam edin.

9.3 Açma/Kapama şalteri (16)

• Açma: "I" tuşuna basın.
• Kapatma: "0" düğmesine basın.

DIKKAT

Makine gerilim kesintisinden sonra tekrar çalışmaya karşı bir güvenlik şalteriyle donatılmıştır.

Dekupaj testeresi açıksa ve şebekedeki akım beslemesi kesilirse akım beslemesi tekrar sağlansa da dekupaj testeresi kapalı kalır. Çalıştırmak için tekrar "I" tuşuna basın.

9.4 Çalışma lambası işletimi (Res. 4)

Çalışma lambasını (19) açmak ve kapatmak için açma/kapama şalterine (20) basın.

9.5 Strok sayısı ayarlayıcısı (Res. 2)

Strok sayısı ayarlayıcısıyla (17) kesilecek malzemeye göre strok sayısını ayarlayabilirsiniz. Yumuşak malzeme için yüksek strok sayıları, sert materyal için düşük strok sayıları öneriyoruz. Kapatmak için strok sayısı ayarlayıcısını (17) saat yönünde çevirin, strok sayısını artırın. Strok sayısını azaltmak için saat yönünün tersine çevirin.

9.6 İç kesimlerin yapılması

Bu dekupaj testeresi ile iş parçasının içine veya çevresine zarar vermeden iş parçalarında iç kesimler mümkündür.

1. Testere bıçağını (21) 8.2'de açıklandığı gibi çıkarın.
2. İşlenecek parçaya bir delik açın.
3. İş parçasını delikli olarak testere tezgahındaki (6) tezgah dolgu maddesinin (25) açıklığının üzerine yerleştirin.
4. Testere bıçağını (21) (8.2'de açıklandığı gibi) iş parçasındaki delikten geçirerek takın ve biçak gerginliğini ayarlayın.
5. İç kesimleri tamamladıktan sonra, testere bıçağını (21) bıçak tutucularından çıkarın (8.2'de açıklandığı gibi).
6. İş parçasını tabladan çıkarın.

9.7 Gönye kesimleri gerçekleştirme (Res. 14)

⚠ UYARI

Köşe kesimleri yaparken çok dikkatli olun. Testere tezgahının eğimiyle kayma kolaylaştırılır. Yaralanma tehlikesi söz konusudur.

1. Gönye kesimleri yapmak için, alçak tutucuya (23) monte edilmiş testere biçağı koruması (5) ile çalışma tezgahı arasındaki mesafeyi uygun şekilde ayarlayın.
2. Tırtıllı somunu (14) gevşeterek ve testere tezgahını (6) istenen konuma eğerek tablayı döndürün.
3. Tırtıllı somunu (14) sıkın.

10. Elektrik bağlantısı

Takılı elektro motor işletme hazır bir şekilde bağlıdır. Bağlantı ilgili VDE ve DIN kurallarına uygundur.

Müşteri tarafından yapılan şebeke bağlantısı ya da kullanılan uzatma hattı bu talimatlara uygun olmalıdır.

Hasarlı elektrik bağlantı kablosu

Elektrikli bağlantı kablolarında sıklıkla izolasyon hasarları oluşur.

Bunun olası nedenleri:

• Bağlantı kablolarının pencere veya kapılardan geçmesi nedeniyle oluşan baskılar.

• Bağlantı kablosunun doğru döşenmemesi veya sabitlenmemesi nedeniyle bükülmesi.

• Bağlantı kablosuna basılması nedeniyle oluşan kesilmeler.

• Duvar prizinden zorla çekme nedeniyle oluşan izolasyon hasarları.
• İzolasyonun eskimesine bağlı çatlaklar.

Bu gibi hasarlı elektrik bağlantı kabloları kullanılmamalıdır ve izolasyon hasarları nedeniyle ölüm tehlikesi söz konusudur.

Elektrik bağlantı kablolarında düzenli olarak hasar kontrolü yapın. Kontrol sırasında bağlantı kablosunun şebekeye bağlı olmamasına dikkat edin.

Elektrik bağlantı kabloları geçerli VDE ve DIN yönet-meliklerine uygun olmalıdır.

Sadece H 05 VV-F kodlu bağlantı kabloları kullanın.

Bağlantı kablosunda tip kodu baskısının bulunması zorunludur.

Alternatif akımlı motor

Şebeke gerilimi 220-240 V\~ olmalıdır.

25m'ye kadar olan uzatma kabloları 1,5 milimetrekare kesitli olmalıdır.

Elektrik donanımındaki bağlantı ve onarım çalışmaları, sadece bir elektrik uzmanı tarafından yapılabilir.

Sorularınızın olması durumunda lütfen aşağıdaki bilgileri verin:

• Motorun akım türü
• Makine tip etiketinin verileri

Bağlantı türü Y

Bu ürün şebeke bağlantı hattı hasar görürse, tehlikelerin önlenmesi için üretici ya da müşteri hizmeti veya benzeri kalifiye bir kişi tarafından değiştirilmelidir.

11. Taşıma

• Elektrikli aleti, çerçeve ve motor kapağında bunun için öngörülen açıklıklara kaldırarak taşıyın.
• Kullanım veya taşıma için asla koruyucu tertibatları kullanmayın.
• Taşıma sırasında testere bıçağı açıktaki bölümünün, örn. koruyucu tertibatla kapatılmış olmasına dikkat edin.

12. Temizlik, bakım veyedek parça siparişi

⚠ UYARI

Herhangi bir bakım veya temizlik işlemi yapmadan önce daima testereyi kapatın ve elektrik fisini çekin.

12.1 Temizlik

Koruma tertibatlarını, hava deliklerini ve motor gövdesini tozdan ve kirden mümkün olduğu kadar temiz tutun. Cihazın her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.

12.1.1 Dıştan temizlik

• Cihazı düzenli olarak nemli bezle ve biraz yağlama sabunu ile temizleyin.
• Temizlik veya çözücü madde kullanmayın. Bunlar cihazın plastik parçalarına zarar verebilir.
• Cihazın içerisinde su girmemesine dikkat edin.

12.1.2 İç temizlik (Res. 15)

1. Saklama kutusunu (9) açın.
2. Civatayı (34) çıkarın.
3. Civatayı (33) çözün.
4. Kapağı (8) çıkarın.
5. Cihaz iç kısmını düşük basınçta basınçlı hava ile üfleyin.
6. Kapağı (8) tekrar takın.
7. Civatayı (33) sabitleyin.
8. Civatayı (34) yeniden takın ve iyice sıkın.
9. Saklama kutusunu (9) kapatın.

12.2 Bakım

12.2.1 Yatak (Res. 1/Poz. 10)

Kılavuz makaralarının yatak noktalarını (10) en geç yaklaşık 25-30 çalışma saatinden sonra yüksek kaliteli bir makine gresi ile yağlayın.

12.2.2 Karbon fırçalar

Aşırı kivilcım oluşumunda karbon fırçalarının bir elektrik uzmanı tarafından kontrol edilmesini sağlayın.

DIKKAT

Karbon fırçalar sadece bir elektrik uzmanı tarafından değiştirilebilir.

12.2.3 Sebeke kablosu

Şebeke kablosu kopar, kesilir veya başka bir şekilde hasar görürse, derhal değiştirilmelidir.

12.2.4 İnce telli sigortanın değiştirilmesi (Res. 16) İnce telli sigorta (7) arızalıysa, aynı tip 5 A/250 V (ø 5 x 20 mm) ince telli sigorta ile değiştirilmelidir.

⚠ UYARI

İnce telli sigortayı (7) baypas etmeyin! Farklı tipte sigortalar kullanmayın! Bu, cihazın hasar görmesine neden olabilir.

12.3 Servis bilgileri

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

Aşınma parçaları*: Karbon fırçalar, testere biçağı, tezgah dolgu malzemeleri

* Teslimat kapsamında bulunması zorunlu değildir!

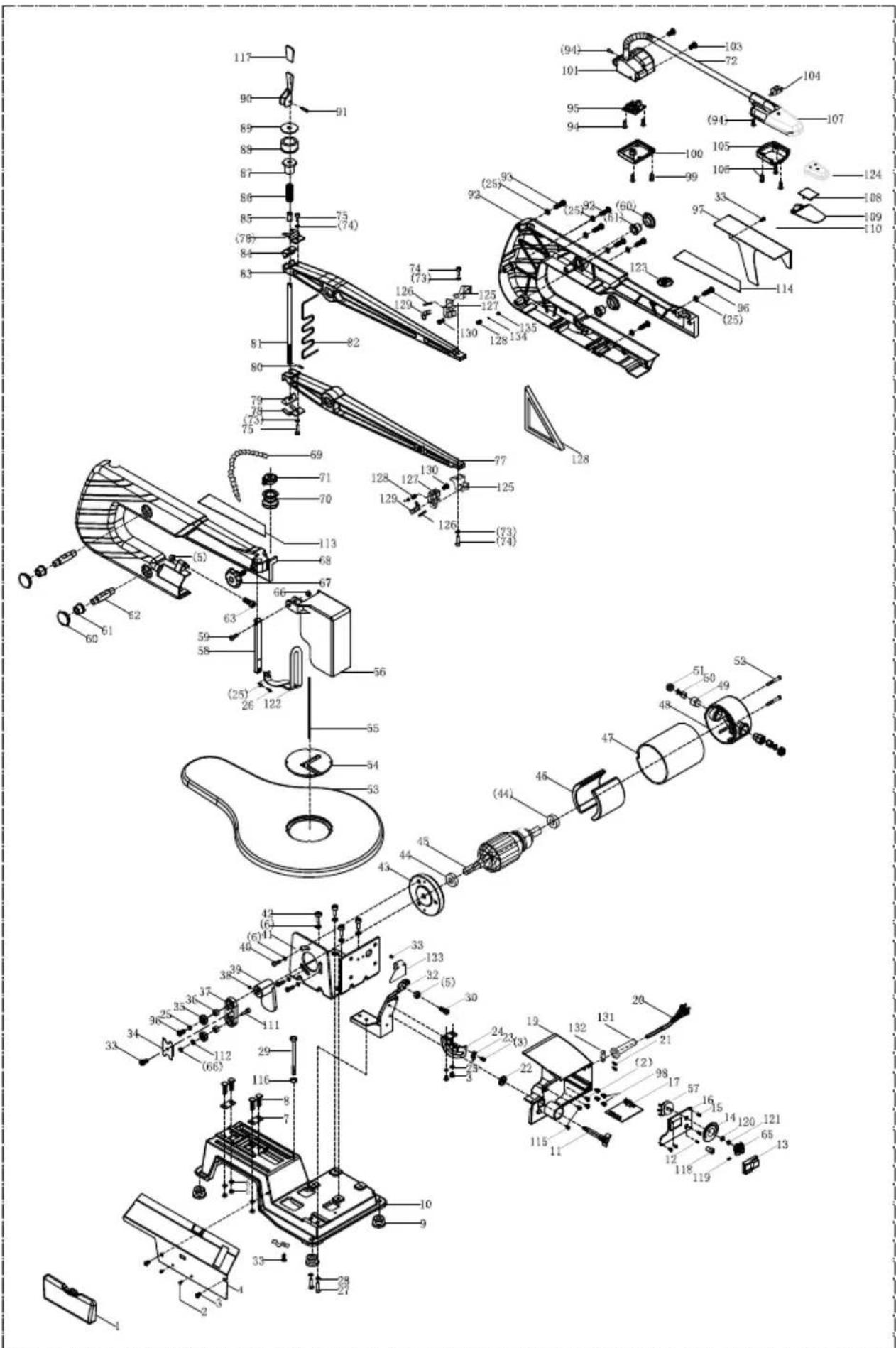

12.4 Yedek parça siparişi

Yedek parça siparişinde (yardım hattı servisi) aşağıda- ki bilgiler verilmelidir:

• Cihaz tipi
- Cihazın ürün numarası (ambalajdan ya da kılavuzdan öğrenilebilir)

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

13. Depolama

Cihazı ve aksesuarlarını karanlık, kuru ve buzlanmayan ve çocukların erişemeyeceği bir yerde muhafaza edin. Optimum depolama sıcaklığı 5 ila 30 °C arasındadır. Elektrikli takımı orijinal ambalajında saklayın.

14. İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüş- türülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihaz yasasına (ElektroG) ilişkin bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

• Eski cihazda takılı olmayan eski batarya veya aküler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.
• Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.
• Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!
• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.
• Elektrikli ve elektronik eski cihazlar aşağıdaki yerle-re ücretsiz olarak teslim edilebilir:

- Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri).

- Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).

- Cihaz başına, kenar uzunluğu maksimum 25 santimetre olan yaklaşık üç eski elektronik cihazı, öncesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.

- Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

• Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.
• Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

15. Arıza giderme

⚠ UYARI

Herhangi bir bakım veya temizlik işlemi yapmadan önce daima testereyi kapatın ve elektrik fişini çekin.

Arıza Olası sebep Yardım
Motor kapatıldıktan sonra pimsiz testere biçağı gevşiyor	Testere bıçağı sıkıştırma civatası (27/28) çok az sıkılmış	Testere bıçağı sıkıştırma civatasını (27/28) iyice sıkın
Motor çalışmaya başlamıyor Şebeke sigortası arızası Şebeke sigortasını kontrol edin
Testere bıçakları kırılıyor Gerginlik yanlış ayarlanmış Doğru gerginliği ayarlayın
Testere bıçağı dışarı hareket ediyor, düz hizalanmamış	Tutucular hizalanmamış Tutucuların sabitlendiği civataları açın.Tutucuları dikey olarak yerleştirin ve civataları tekrar sıkın

Bu uygunluk beyanının düzenlenmesinden yalnızca üretici sorumludur.

İşbu uygunluk beyanının düzenlendiği burada adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

Apaçık kusurları malların alınmasından 8 gün içinde bildirilmesi gerekir, aksi takdirde alıcı bu kusurları için tüm talepler kaybeder. Biz ücretsiz, yararsız olmalıdır malzeme veya işçilik üst üste saptanabilir bu süre içinde her bir parça takmadan böyle bir şekilde teslim tarihinden itibaren zımni garanti süresine uygun tedavi ile makinelerde bir garanti veriyoruz. Biz tedarikçiler karşı garanti talepleri hakkı olarak kendimizi üretmek değil bu parça için, biz, sadece teminat olun. Aliciya yeni parçaların yerleştirilmesi için maliyetleri. Dönüşüm ve azaltma iddiaları ve diğer tazminat talepleri dahil değildir.
