KULLANIM KILAVUZU BC-JS254-X SCHEPPACH

TR Akülü dekupaj testere | Orijinal kullanma kılavuzunun çevirisi.... 296

1 1 2 3 4 BRUSHLESS 5 15 16 14 13 6 17 12 11 7 10 9 8 13 11 21 19a 18 19 20

2 19 1. 2. 7 19a

3 11 13 15 8 12

4 10 9 20

5 19 18

6 5 23 22

7 21 7 21

8 6 15

9 7 17

10 7 2. 1. 3. 7

Inhaltsverzeichnis

1 Giriş....296
2 Ürün açıklaması (Res. 1-+6) 296
3 Teslimat kapsamı (şek. 1)...... 297
4 Amacına uygun kullanım.... 297
5 Güvenlik uyarıları 297
6 Ambalajdan çıkarma 300
7 Teknik veriler.... 300
8 Montaj 300
9 Kullanım 301
10 Çalışma bilgileri.... 303
11 Temizlik ve bakım 303
12 Depolama.... 303
13 Onarım ve yedek parça siparişi.... 304
14 İmha ve yeniden değerlendirme.... 304
15 Arıza giderme.... 304
16 AB uygunluk beyanı 305
17 Patlatılmış çizim 306

Ürün üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	İşletime almadan önce kullanım kılavuzunu ve güvenlik uyarılarını okuyun ve bunları dikkate alın!
	Dikkat! Ürüne takılmış güvenlik işaretlerine ve uyarılarına uyulmaması ve güvenlik ve çalıştırma talimatlarına uyulmaması ciddi yaralanmalara ve hatta ölüme neden olabilir.
	Bir koruyucu gözlük kullanın.
	Bir koruyucu kulaklık kullanın.
	Koruyucu eldivenler kullanın!
	Lityum iyon akü
	Ürün Avrupa'da geçerli yönetmeliklere uygundur.
	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

1 Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat

İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz

Bu yeni ürünü iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu ürünün üreticisi, geçerli ürün sorumluluk yasası uyarınca ürün üzerinde veya ürünün kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım
• Kullanma kılavuzunun dikkate alınmaması
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar
• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması
• Amacına aykırı kullanım

Dikkate almanız gerekenler:

Kullanım kılavuzu bu ürünün bir parçasıdır.

Kullanım kılavuzu, ürün ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, onarım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve ürünün uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir. Bu kullanım kılavuzunun güvenlik uyarlarına ek olarak, ülkenizde ürünün kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Ürünü kullanmadan önce tüm kullanım ve güvenlik talimatları hakkında bilgi edinin. Ürünü sadece tarif edildiği şekilde ve belirtilen uygulama alanları için çalıştırın. Kullanım kılavuzunu iyi saklayın ve ürünü üçüncü şahıslara devrederken tüm belgeleri teslim edin.

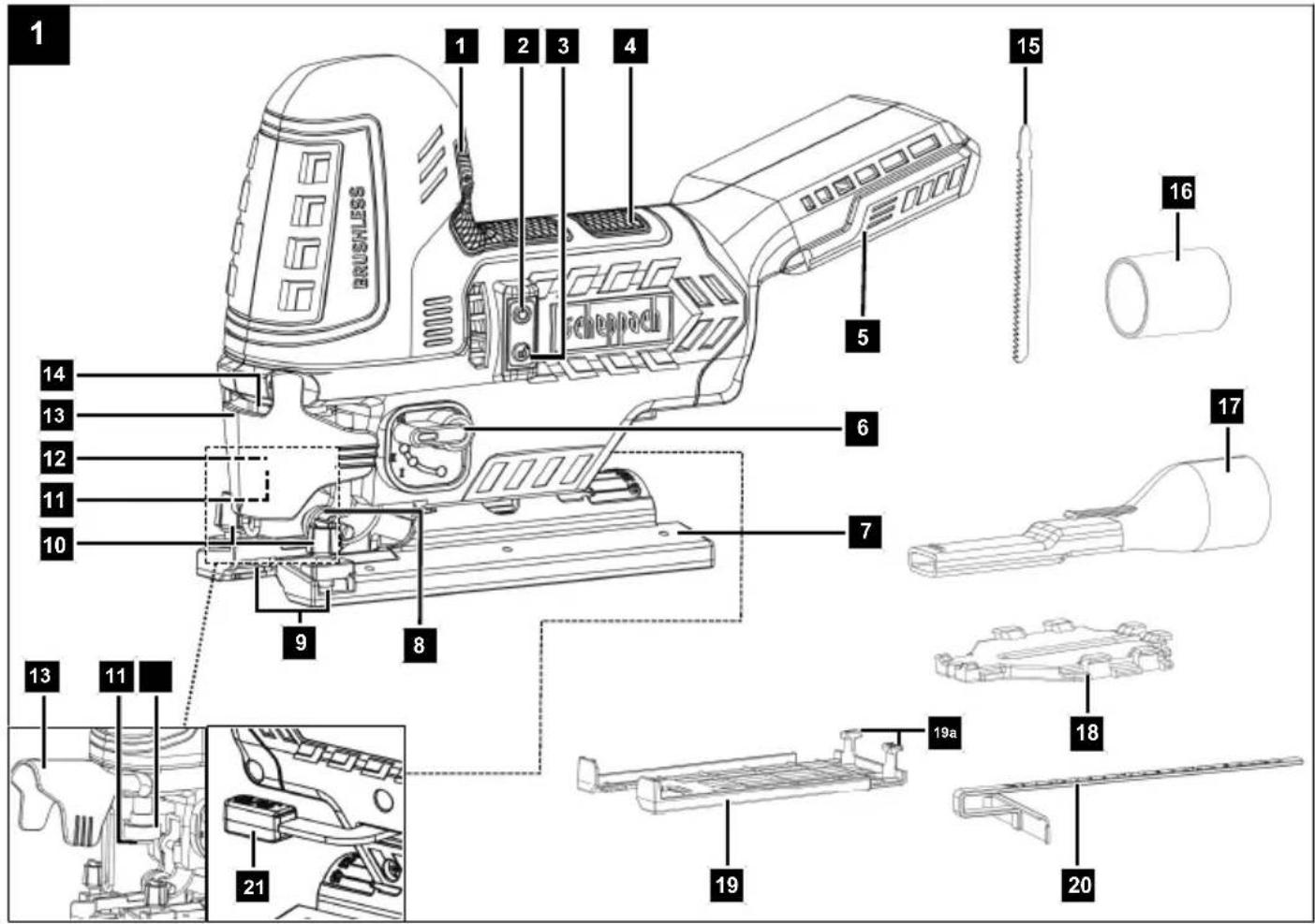

2 Ürün açıklaması (Res. 1-+6)

1. Hız regülatörü
2. Açma/Kapama şalteri
3. Çalıştırma kilidi
4. Kulp
5. Akü yuvası
6. Sarkaç strok şalteri
7. Taban plakası
8. Kılavuz makara
9. Kaydırmalı açıklık
10. Sabitleme civataları
11. Sıkıştırma kovani
12. Sıkıştırma kolu
13. Koruyucu başlık
14. LED çalışma lambası
15. Testere bıçağı (ahşap)
16. Emme adaptörü

17. Emme bağlantısı

18. Hat yönlendirme dahil talaş kırılma koruması

19. Kayar pabuç
    19a. Kilitler

20. Paralel dayanak
21. Kol (gönye açısı)
22. Kilit açma tuşu (akü)
23. Akü*

* = Teslimat kapsamında değil!

3 Teslimat kapsamı (şek. 1)

Poz. Adet Tanım

1. 1 x Testere bıçağı (ahşap)
2. 1 x Emme adaptörü
3. 1 x Emme bağlantısı
4. 1 x Hat yönlendirme dahil talaş kırılma koruması
5. 1 x Paralel dayanak

1 x Akülü dekupaj testere

1 x Kullanım kılavuzu

4 Amacına uygun kullanım

Sabit bir desteğe sahip dekupaj testeresi, düz ve kavisli kesimlerin yanı sıra plastik, ahşap ve hafif metalden yapılmış açılı iş parçalarında 45°'ye kadar gönyeli kesimler için uygundur. Ürün sadece kuru odalarda özel kullanım için i-zinlidir.

Ürün, sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygun olmayan kullanım olarak kabul edilir. Bunun sonucu ortaya çıkan her tün hasardan ya da yaralanmalarda operatör sorumludur, üretici değil.

Amacına uygun kullanıma, güvenlik uyarılarının, montaj kılavuzunun ve kullanım kılavuzundaki işletim uyarılarının dikkate alınması da dahildir.

Ürünün kullanımında ve bakımında görev alan kişiler, ürün hakkında bilgi sahibi olmalı ve olası tehlikeler ile ilgili eğitim almış olmalıdır.

Üründe yapılan değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.

Ürün, sadece üreticinin orijinal parçaları ve orijinal akse-suarları ile kullanılabilir.

Üreticinin güvenlik, çalışma ve bakım talimatlarına ya da teknik verilerde belirtilen ölçülere uyulmalıdır.

Lütfen ürünlerimizin ticari, zanaatkar ya da endüstriyel kullanım için tasarlanmadığını dikkate alın. Ürün ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

Kullanım kılavuzundaki sinyal kelimelerinin açıklaması

TEHLIKE

Kaçınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanacak yakın tehlikeli bir durumu gösteren sinyal kelimesi.

iKAZ

Kaçınılmadığı takdirde ölümle veya ciddi yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

DİKKAT

Kaçınılmadığı takdirde hafif veya orta derecede yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

DİKKAT

Kaçınılmadığı takdirde ürüne veya mala/mülke zarar verebilecek potansiyel olarak tehlikeli bir durumu belirten sinyal sözcüğü.

5 Güvenlik uyarıları

Elektrikli aletler için genel güvenlik uyarıları

iKAZ

Bu elektrikli alet üzerinde bulunan tüm güvenlik uyarılarını, talimatları, resimleri ve teknik verileri okuyun.

Takip eden talimatların dikkate alınmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir.

Daha sonra başvurmak üzere tüm güvenlik açıklamalarını ve talimatlarını saklayın.

Güvenlik uyarılarında kullanılan "elektrikli alet" terimi, elektrikle çalışan (elektrik kablosu ile) elektrikli aletleri veya akü ile (elektrik kablosu olmadan) çalışan elektrikli aletleri kapsamaktadır.

1) Çalışma yeri güvenliği

a) Çalışma alanınızı temiz tutun ve yeterince aydınlatın. Düzensizlik veya aydınlatılmamış çalışma yerleri kazalara sebep olabilir.
b) Elektrikli alet ile, yanıcı sıvılar, gazlar veya tozların mevcut olduğu patlayıcı ortamlarda çalışmayın. Elektrikli aletler, toz veya buharları tutuşturabilecek kıvılcımlar üretir.
c) Elektrikli aleti kullanırken çocukları ve diğer insanları aletten uzak tutun. Dikkatinizin dağılması durumunda elektrikli alet üzerindeki kontrolünüzü yitirebilirsiniz.

2) Elektriksel güvenlik

a) Elektrikli aletin bağlantı fişi prize tam oturmalıdır. Fiş kesinlikle değiştirilmemelidir. Topraklamalı elektrikli aletler ile birlikte kesinlikle adaptör fisler kullanmayın. Değiştirilmemiş fisler ve uygun prizler, elektrik çarpma riskini azaltır.
b) Boru, kalorifer, soba ve buzdolabı gibi topraklanmış yüzeylere vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı takdirde ciddi elektrik çarpma tehlikesi ortaya çıkar.
c) Elektrikli aletleri yağmura ve ıslanmaya karşı koruyun. Suyun elektrikli alete girmesi, elektrik çarpma riskini yükseltir.
d) Bağlantı kablosunu, elektrikli aleti taşımak, asmak veya fişi prizden çekmek gibi amacı dışında işler için kullanmayın. Bağlantı kablosunu ısı, yağ, kes-

kin kenarlar veya hareketli parçalarından uzak tutun. Hasarlı veya dolanmış güç kabloları, elektrik çarpma riskini artırır.

e) Elektrikli alet ile açık havada çalışırken sadece a-çık havaya uygun uzatma kabloları kullanın. Açık havaya uygun uzatma kablosu kullanılması elektrik çarpma riskini azaltır.

f) Elektrikli aletin nemli ortamda kullanımı zorunlu olduğunda, kaçak akım rölesi kullanın. Kaçak akım rölesi kullanılması elektrik çarpma riskini azaltır.

3) İnsanların güvenliği

a) Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli alet ile çalışırken mantıklı hareket edin. Yorgunsanız veya uyuşturucu, alkol veya ilaç etkisi altındaysanız elektrikli aleti kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir.

b) Kişisel koruyucu donanım ve daima bir koruyucu gözlük takın. Elektrikli aletin türüne ve kullanımına göre toz maskesi, kaymayı önleyici eldivenler, baret veya koruyucu kulaklık gibi kişisel koruyucu donanım kullanılması, yaralanma riskini azaltır.

c) Aletin kontrol dışı işletme girmesini önleyin. Elektrikli aleti elektrik beslemesine ve/veya aküye bağlamadan, aleti tutmadan veya taşımadan önce aletin kapalı olduğundan emin olun. Elektrikli aleti taşırken parmağınız şalter üzerinde olursa veya elektrikli aleti açık haldeyken elektrik beslemesine bağlı-ğınız takdirde kazalar meydana gelebilir.

d) Elektrikli aleti çalıştırmadan önce ayar aletlerini veya civata anahtarlarını ortadan kaldırın. Elektrikli aletin dönen bir parçasında bulunan alet veya anahtarlar yaralanmalara neden olabilir.

e) Vücudunuz anormal şekilde durmamalıdır. Güvenli bir duruş sağlayın ve her daim dengede durun. Bu şekilde elektrikli aleti beklenmeyen durumlarda daha i-yi kontrol edebilirsiniz.

f) Uygun kıyafet kullanın. Bol kıyafet veya aksesuar kullanmayın. Saçlarını ve kıyafetinizi hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saçlar, hareketli parçalara kapılabilir.

g) Toz emme ve toplama üniteleri monte edildiği takdirde, bunlar bağlanmalı ve doğru kullanılmalıdır. Toz emme ünitesi, toza bağlı riskleri azaltabilir.

h) Elektrikli aleti uzun süredir kullanıyor olsanız bile güvenliği elden bırakmayın ve elektrikli aletin güvenlik kurallarını ihmal etmeyin. Dikkatsizlik nedeniyle saniyeler içerisinde ağır yaralanmalar meydana gelebilir.

4) Elektrikli aletin kullanımı ve alet ile çalışma

a) Elektrikli alete aşırı yüklenmeyin. Çalışmanıza uygun elektrikli aleti kullanın. Uygun elektrikli alet ile, belirtilen güç aralığında daha iyi ve daha güvenli şekilde çalışabilirsiniz.

b) Şalteri arızalı olan elektrikli aleti kullanmayın. Açılıp kapatılamayan elektrikli alet tehlikelidir ve onarılması gerekir.

c) Cihaz ayarlarını yapmadan, elektrikli alet parçalarını değiştirmeden veya elektrikli aleti rafa kaldırmadan önce fişi prizden çekin ve/veya çıkarılabilir a-küyü çıkarın. Bu tedbir, elektrikli aletin yanlışlıkla çalıştırılmasını önler.

d) Kullanılmayan elektrikli aletleri çocukların erişemeyeceği şekilde muhafaza edin. Elektrikli aletin kullanımını bilmeyen veya bu talimatları okumamış kişilere aleti kullandırtmayın. Elektrikli aletler, bilgisiz kişiler kullandığı takdirde tehlikelidir.

e) Elektrikli aletlerin ve kullanılan diğer aletlerin bakı- mini özenli şekilde yapın. Hareketli parçaların so- runsuz bir şekilde çalışıp çalışmadığını ve sıkış- madığını, elektrikli aletin fonksiyonu zarar görme- yecek şekilde parçaların kırılmış veya hasar gör- müş olup olmadığını kontrol edin. Elektrikli aleti kullanmadan önce hasar görmüş parçaların onarıl- masını sağlayın. Birçok kazanın sebebi, bakımı iyi yapılmamış elektrikli aletlerdir.

f) Kesici takımların her zaman keskin ve temiz olmasını sağlayın. Bakımı düzenli yapılan keskin ağızlı kesme takımları daha az sıkışır ve kontrol edilmesi daha kolaydır.

g) Elektrikli aleti, uygulama takımları, kullanılan diğer aletleri bu talimatlara uygun şekilde kullanın. Kullanımda çalışma koşullarını ve uygulanacak işlemi dikkate alın. Elektrikli aletler öngörülen uygulamalar haricinde kullanıldığı takdirde tehlikeli durumlar meydana gelebilir.

h) Tutma yerlerini ve tutma yüzeylerinin her zaman kuru, temiz ve yağ ve gresten arındırılmış olmasını sağlayın. Kaygan tutma yerleri ve tutma yüzeyleri, e-lektrikli aletin güvenli kullanımını ve öngörülemeyen durumlarda kontrol edilebilmesini engeller.

5) Şarjlı aletin kullanımı ve alet ile çalışma

a) Aküleri yalnızca üretici tarafından önerilen şarj ci-hazlarıyla şarj edin. Belirli bir tür şarj edilebilir akü i-çin uygun olan bir şarj cihazı, diğer şarj edilebilir akü-lerle birlikte kullanıldığında yangın tehlikesi mevcuttur.

b) Elektrikli aletlerde sadece bunun için öngörülen aküleri kullanın. Diğer akülerin kullanılması yaralanmalara ve yangın tehlikesine neden olabilir.

c) Kullanılmayan aküyü ataç, bozuk para, anahtar, çivi, vida veya kontaklara takılabilecek diğer küçük metal nesnelerden uzak tutun. Akü kontakları ara- sındaki kısa devre yanıklara veya yangına neden olabilir.

d) Yanlış kullanımda aküden sıvı sizabilir. Bununla temastan kaçının. Kazara temas durumunda, suyla yıkayın. Sıvı gözünüze kaçarsa, ilave olarak tıbbi yardım alın. Sızan akü sıvısı ciltte tahrişe veya yanıklara neden olabilir.

e) Hasarlı veya değiştirilmiş bir akü kullanmayın. Hasarlı veya değiştirilmiş aküler öngörülemeyen şekilde davranabilir ve yangın, patlama veya yaralanma riskine eden olabilir.

f) Aküyü ateşe veya aşırı sıcaklığa maruz bırakmayın. Yangın veya 130 °C'nin üzerindeki sıcaklıklar bir patlamaya neden olabilir.

g) Tüm şarj talimatlarına uyun ve aküyü veya akü ale- tini asla kullanım talimatlarında belirtilen sıcaklık aralığının dışında şarj etmeyin. Yanlış şarj etme ve- ya izin verilen sıcaklık aralığının dışında şarj etme a- küye zarar verebilir ve yangın tehlikesini artırabilir.

6) Servis

a) Elektrikli aletin sadece gerekli yeterliliğe sahip uzman personel tarafından ve sadece orijinal yedek parçalarla onarılmasını sağlayın. Bu şekilde elektrikli aletin güvenliğinin korunmasını sağlarsınız.

b) Hasarlı akülere asla bakım yapmayın. Şarj edilebilir akülerin tüm bakımı sadece üretici veya yetkili servis merkezleri tarafından yapılmalıdır.

Pistonlu testereler için güvenlik talimatları

- Kullanılan elektrikli alette gizli elektrik kabloları veya kendi bağlantı kablosuna isabet edebilen çalışmalar yaptığınızda cihazı izole edilmiş tutma yerlerinden tutun. Gerilim altındaki bir hatla olan temas, metal parçalarını gerilim altına alabilir ve elektrik çarpmasına neden olabilir.

- İş parçasını mengeneler veya başka araçlar yardımıyla sabit bir tabana sabitleyin ve emniyete alın. İş parçasını sadece elinizle veya vücudunuza yaslayarak tutarsanız, dengesiz kalır ve bu da kontrol kaybına neden olabilir.

Dekupaj testereleri için diğer güvenlik talimatları

- Ellerinizi tüm hareketli parçalardan uzak tutun. Ellerini-zi asla kesme alanının yakınına koymayın.

- Kesme işlemi sırasında taban plakasının güvenli bir şekilde durduğundan emin olun. Eğik bir testere bıçağı kırılabilir veya geri tepmeye neden olabilir.

- Testere bicağı iş parçasına sıkışmışsa veya malzemeye temas ediyorsa ürünü asla çalıştırmayın.

- Hasarlı veya deforme olmuş testere biçaklarını kullanmayın.

- Kapatma işleminden sonra kesici uç takımını yana doğru iterek frenlemeyiniz. Kesici uç takımı hasar görebilir, kırılabilir veya geri tepmeye neden olabilir.

- İşlemden hemen sonra kesici uç takımına veya iş parçasına dokunmaktan kaçının, çünkü bunlar hala çok sıcak olabilir ve cilt yanıklarına neden olabilir.

- İşlenecek malzemede çivi, civata vb. gibi yabancı cisimler olup olmadığını kontrol ediniz ve bunları çıkarınız.

- Büyük boyutlu iş parçalarını kesmeyin.

- İş parçası üzerinde çalışmadan önce, kesici uç takımının zemine, çalışma tezgahına vb. çarpmaması için iş parçasının arkasında yeterli boşluk olduğundan emin olun.

- Ürünü gözetimsiz bırakmayın.

- Ürünün gereksiz yere boşta kalmasına izin vermeyin.

- Kenara koymadan önce elektrikli aleti durana kadar bekleyin. Uygulama takımı sıkışabilir ve elektrikli aletin kontrolünü kaybetmenize neden olabilir.

- İş parçasını sabitleyin. İş parçasını sıkıca tutmak için sıkıştırma cihazları/mengeneler kullanın. Bu nedenle elle tutulduğundan daha güvenli bir şekilde tutulur.

- Mevcut duvarları veya diğer gizli alanları keserken özellikle dikkatli olun. İçeri dalan testere bıçağı görünmeyen nesnelere kesme sırasında bloke olabilir ve bir geri tepmeye neden olabilir.

Artik riskler

Ürün, en son teknolojiye göre ve geçerli güvenlik kuralları dikkate alınarak üretilmiştir. Ancak yine de çalışma sırasında artık riskler oluşabilir.

- Öngörülen kulaklığın kullanılmaması durumunda işitme hasarı.

- Artık riskler, "Güvenlik uyarıları" ve "Talimatlara uygun kullanım" bölümleri ve de kullanım kılavuzun tamamı dikkate alındığında en aza indirgenebilir.

- Bu kullanım kılavuzunda önerilen ürünü kullanın. Bu şekilde ürününüzün en iyi performansı elde edersiniz.

- Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen artık riskler mevcut olabilir.

iKAZ

Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

⚠️ iKAZ

Uzun süreli işlerde operatörün ellerindeki titreşimler nedeniyle dolaşım bozuklukları (beyaz parmak sendromu) meydana gelebilir.

Beyaz parmak sendromu parmak ve ayak parmaklarında küçük damarların kramp gibi kasılmasına neden olan bir damar hastalığıdır. Etkilenen bölgelere yeterli seviyede kan ulaşmaz ve bu nedenle aşırı beyaz görünür. Dolaşımı olumsuz etkilenmiş kişilerde (örn. sigara kullananlar, diyabet hastaları) titreşimli ürünlerin sık kullanımı sinirlere hasar verebilir.

Sıra dışı etkiler hissetmeniz durumunda derhal işinizi sonlandırın ve bir hekime başvurun.

DİKKAT

Ürün, 20V IXES serisinin bir parçasıdır ve sadece bu serideki şarj edilebilir akülerle çalıştırılabilir. Aküler sa- dece bu seriye ait şarj cihazları ile şarj edilebilir. Lütfen üreticinin talimatlarına uyun.

⚠️ iKAZ

20V IXES serisi akünüzün ve şarj cihazınızın kullanım kılavuzunda verilen güvenlik talimatlarına ve şarj ve doğru kullanımla ilgili notlara uyun. Şarj işleminin ayrıntılı bir açıklamasını ve daha fazla bilgiyi bu ayrı kullanım kılavuzunda bulabilirsiniz.

6 Ambalajdan çıkarma

! iKAZ

Ürün ve ambalaj malzemeleri, çocuklar için uygun değildir!

Çocuklar; plastik torbalar, folyolar ve küçük parça-lar ile oynamamalıdır! Yutma ve boğulma tehlikes söz konusudur!

• Ambalajı açın ve ürünü dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Ürün ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin. Olası hasarları, ürünü teslim eden taşıma şirketine derhal bildirin. Daha sonra yapılan şikayetler kabul edilmemektedir.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.
• Kullanımdan önce kullanım kılavuzunu okuyarak ürün hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece orijinal parçalar kullanın. Yedek parçalarını bayinizden temin edebilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile ürünün tip ve yapım yılınız belirtin.

7 Teknik veriler

Anma gerilimi 20 V
Rölanti devir sayıları n_0	1000 – 3000 dak ^-1
Sarkaç kaldırma kademeleri	1-3 ve ince kesim ayarı 0
Testere darbesi 25,4 mm
Ahşapta kesme derinliği Maks. 100 mm
Metalde kesme derinliği Maks. 10 mm
Sağ, sol kesim açısı 0° - 45°
Ağırlık (aküsüz) 1,8 kg

Teknik değişiklik yapma hakkı saklıdır!

Gürültü ve titreşim

⚠️ iKAZ

Gürültü, sağlığınızy son derece olumsuz etkileyebilir. Makine gürültüsü 85 dB'yi aşarsa, siz ve çevredeki insanlar uygun koruyucu kulaklık takmalısınız.

Gürültü ve titreşim değerleri EN 62841-1 uyarınca tespit edilmiştir.

Karakteristik ses değerleri

Ses basıncı seviyesi L_pA	86 dB
Ölçüm hatası K_pA	5 dB
Ses gücü seviyesi L_wA	94 dB
Ölçüm hatası K_wA	5 dB

Titreşim özellikleri (el-kol titreşimi)

Titreşim ah
ahşabın içinde 5,677 m/s	2

Ölçüm hatası K 1,5 m/s	2
metalin içinde 6,627 m/s	2
Ölçüm hatası K 1,5 m/s	2

Belirtilen titreşim toplam değeri ve belirtilen ses emisyon değeri, standart hale getirilmiş bir kontrol yöntemine göre ölçülmüştür ve bir elektrikli aletin bir başkasıyla karşılaştırılması için kullanılabilir.

Belirtilen titreşim toplam değeri ve belirtilen ses emisyon değeri, ses yükünün önceden öngörülmesi için de kullanı-labilir.

! iKAZ

Ses emisyonları ve titreşim emisyonu değeri, elektrikli aletin kullanım türü ve şekline ve kullanılan iş parçasının türüne bağlı olarak, elektrikli aletin mevcut kullanımı sırasında belirtilen değerlerden farklı olabilir.

Ses yükünü mümkün olduğunca düşük tutmaya çalışın. Örnek önlemler: Çalışma saatinin sınırlanması. Bu sırada işletim çevriminin tüm oranları dikkate alınmalıdır (örn. elektrikli aletin kapatıldığı ve açık olduğu ancak yüksüz çalıştığı süreler).

8 Montaj

DİKKAT

Yaralanma tehlikesi!

Aküyü sadece akülü takım kullanıma hazır olduğunda takın.

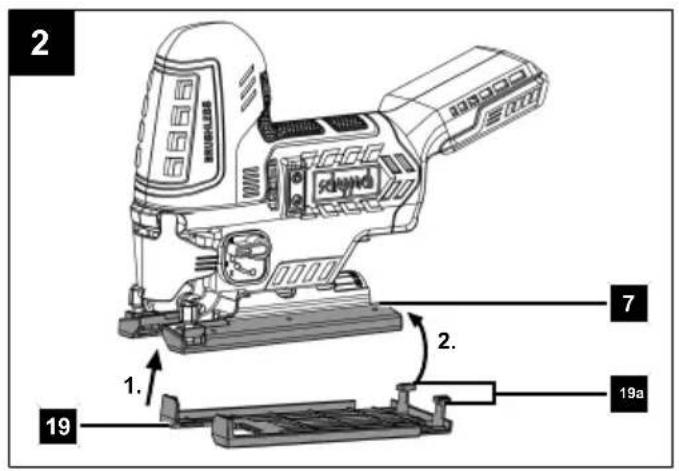

8.1 Kayma pabucunun (19) takılması/çıkarılması (Res. 2)

Çizilmeye karşı hassas iş parçası yüzeyleri üzerinde çalışırken, bir kayma pabucu (19) ile çalışılması önerilir.

8.1.1 Kayar pabucun takılması

1. Kayar pabucu (19) taban plakasının (7) ön tarafına yerleştirin.
2. Şimdi kayar pabucun (19) arka kısmındaki kilitleme kulaklarını (19a) taban plakasının (7) üzerine bastırın.
3. Mandalları (19a) kullanarak kayar pabucu (19) taban plakasından (7) bastırın.
4. Kayar pabucu (19) öne doğru çekerek taban plakasından (7) çıkarın.

8.1.2 Kayar pabucun çıkarılması

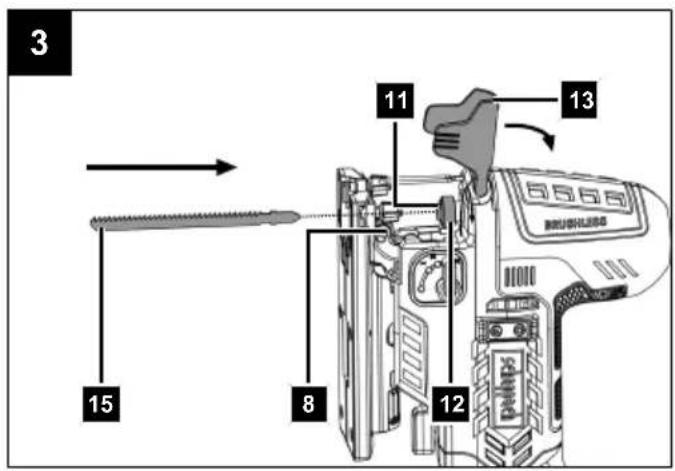

8.2 Kesici uç takımının takılması/ çıkarılması (Res. 3)

! iKAZ

Uygulama takımları keskin olabilir ve kullanım sırasında isinabilir. Uygulama takımları kullanırken daima koruyucu eldiven giyin.

DİKKAT

Ürün çalıştığıında ellerinizi uygulama takımından uzak tutun.

Bilgi:

Sadece birlikte verilen testere biçağı gibi T-mili tutuculu (tek kam mili) testere bıçakları kullanılabilir.

8.2.1 Testere bıçağı yerleştirme

Bilgi:

Her zaman söz konusu malzeme için doğru testere biçagını kullandığınızdan emin olun.

Bilgi:

Aynanın kıymık veya diğer malzeme kalıntılarından arın-mış olduğundan emin olun.

Bilgi:

Çalışma sırasında düşmediğini kontrol etmek için testere bıçağını montajdan sonra hafifçe çekin.

1. Koruyucu başlığı (13) yukarı doğru katlayın.

2. Sıkıştırma kolunu (12) mümkün olduğunca sola çevirin ve bu konumda tutun.

3. Testere bıçağını (15) aynanın (11) içine yerleştirin. Testere bıçağını (15) yerleştirirken, testere bıçağının arka kısmının kılavuz silindirin (8) olduğunda olduğundan emin olun. Testere bıçağının (15) doğru şekilde sabitlendiğinden ve dişlerin kesme yönünü gösterdiğiniğinden emin olun.

4. Sıkıştırma kolunu (12) serbest bırakın.

8.2.2 Testere bıçağı çıkarılması

1. Testere bıçağını (15) sıkıca tutun.
2. Sıkıştırma kolunu (12) mümkün olduğunca sola çevirin ve bu konumda tutun.
3. Testere bıçağını (15) aynadan (11) çıkarın.
4. Sıkıştırma kolunu (12) serbest bırakın.

8.3 Paralel dayanağın (20) takılması/sökülmesi (Res. 4)

Bilgi:

Paralel dayanak ürünün her iki tarafına da monte edilebilir.

8.3.1 Paralel dayanağın takılması

1. Sabitleme vidalarını (10) gevşetin. Sabitleme vidalarını tamamen sökmediğinizden emin olun.
2. Paralel dayanağı (20), işareti yukarı bakacak şekilde kaydırmalı açıklardan (9) kaydırın.
3. Sabitleme vidalarını (10) tekrar sıkın.

8.3.2 Paralel dayanağın sökülmesi

1. Sabitleme vidalarını (10) gevşetin. Sabitleme vidalarını tamamen sökmediğinizden emin olun.
2. Paralel dayanağı (20) filtre sepetinin (9) üzerine çekin.

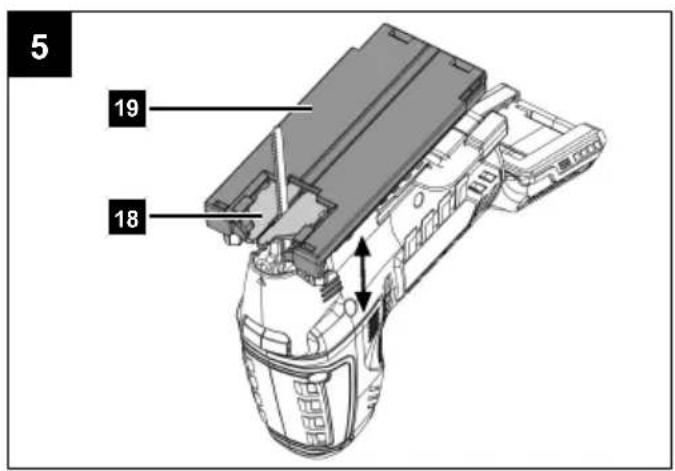

8.4 Talaş yırtılma korumasının (18) çıkarılması/takılması (Res. 1, 5)

Bilgi:

Ahşap keserken yüzeyin yırtılmasını önlemek için bir talaş yırtılma koruması kullanılabilir. Talaş yırtılma koruması yalnızca belirli testere bıçağı türleriyle ve yalnızca 0° kesme açısından kullanılabilir. Gerektiğinde, örneğin gönyeli kesim yapmak istediğinizde çıkarabilirsiniz.

8.4.1 Talaş yırtılma korumasının çıkarılması

1. Kayma pabucunu (19), takılı talaş yırtılma koruması (18) ile birlikte taban plakasından (7) çıkarın.
2. Talaş yırtılma korumasını (18) kayar pabuçtaki (19) girintiden dışarı doğru bastırın.

8.4.2 Talaş yırtılma korumasının takılması

1. Talaş yırtılma korumasını (18) kayar pabuçtaki (19) girintiden geçirerek taban plakasına (7) bastırın.

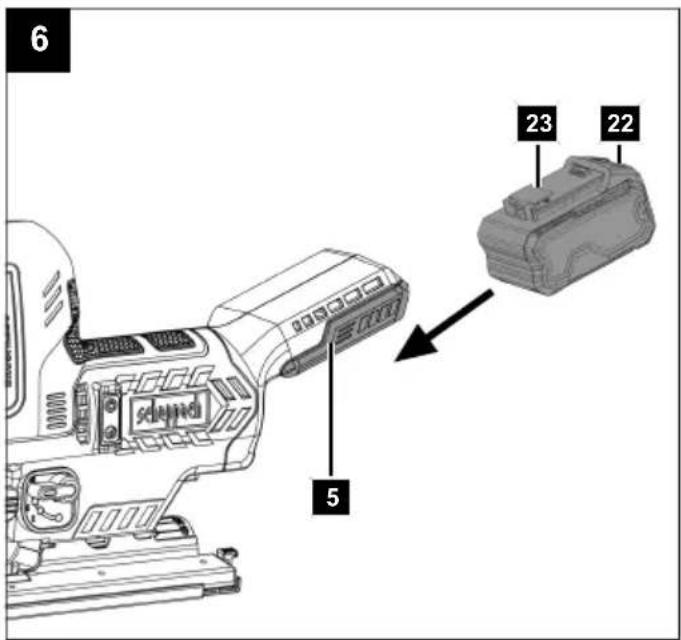

8.5 Akünün (23) akü tutucusuna (5) takılması çıkarılması (Res. 6)

Akünün takılması

1. Aküyü (23) akü tutucusunun (5) içine itin. Akü (23) du- yulabilir bir şekilde yerine oturur.

Akünün çıkarılması

1. Akünün (23) kilit açma tuşuna (22) basın ve akü tutucusundan (5) dışarı çekin.

9 Kullanım

Akülü dekupaj testeresi bir sarkaç hareket tertibatına, bir çalışma ışığına ve bir paralel dayanağa sahiptir. Gönye açıları için centikler hassas çalışma sağlar. Kumanda parçalarının işlevini aşağıdaki açıklamalarda bulabilirsiniz.

! iKAZ

Yaralanma tehlikesi!

Elektrikli alet üzerinde herhangi bir çalışma yapmadan önce (örn. bakım, alet değişimi vb.) ve elektrikli aleti taşırken ve depolarken aküyü çıkarın. Açma/kapama şalterinin istem dışı açılması durumunda yaralanma tehlikesi mevcuttur.

DIKKAT

Çalışma sırasında ortam sıcaklığının 50 °C'yi aşmadığından ve -20 °C'nin altına düşmediğinden emin olun.

DIKKAT

Ürün, 20V IXES serisinin bir parçasıdır ve sadece bu serideki şarj edilebilir akülerle çalıştırılabilir. Aküler sa- dece bu seriye ait şarj cihazları ile şarj edilebilir. Lütfen üreticinin talimatlarına uyun.

9.1 Ürünü açma / kapatma (Res. 1)

İstenen strok sayısı, ürün kafasındaki hız regülatörü (1) kullanılarak 6 seviyede düzenlenebilir.

Bilgi:

Gerekli strok sayısı malzemeye ve çalışma koşullarına bağlıdır ve pratik testlerle belirlenebilir.

Seviye 1 en düşük hız
Seviye 6 en yüksek hız

Açma

1. Çalıştırma kilidine (3) basın.
2. Ardından ürünü açmak için açma/kapama şalterine (2) basın

Kapatma

1. Ürünü açmak için açma/kapama şalterine (2) basın.

9.1.1 LED çalışma lambası (14)

Bu ürün, doğrudan çalışma alanını aydınlatmak ve yetersiz aydınlatılmış ortamlarda görünürlüğü artırmak için bir LED çalışma ışığı ile donatılmıştır.

! DİKKAT

LED çalışma lambasına veya ışık kaynağına doğrudan bakmayın.

1. LED çalışma lambası (14), ürün açılır açılmaz otomatik olarak yanar.

Bilgi:

LED çalışma lambası, ürün kapatıldıktan sonra yaklaşık 10 saniye boyunca yanık kalır.

9.2 Test çalıştırması (Res. 1)

Bilgi:

İlk kez çalışmadan önce ve her kesici uç takımı değişiminden sonra yüksüz bir test çalışması gerçekleştirilir. Uygulama takımı yalpalarsa, ciddi titreşimler oluşursa veya a-normal sesler duyulursa ürünü derhal kapatın.

1. Çalıştırmadan önce kesici uç takımının doğru takıldığından, yani matkap aynasında (11) ortalandığından emin olunuz.

9.3 Aşırı yük kapatma

Motor aşırı yüklenme olduğunda kendiliğinden kapanır. Motor soğuma süresinden (zamana göre farklı) sonra tekrar çalışır.

9.4 Gönye açısının ayarlanması (Res. 1, 7)

Bilgi:

Gönye kesimler için talaş yırtılma korumasını kullanmak mümkün değildir.

1. Talaş yırtılma korumasını (18) 8.4 altında açıklandığı gibi kayar pabuçtan (19) çıkarın.
2. Kolu (21) açın.
3. Taban plakasını (7) hafifçe geriye doğru çekin.
4. Taban plakasını (7) istenen konuma (-45° - +45°) ayarlayın. Toplam 5 seviye ayarlanabilir (-45°, -22,5°, 0°, 22,5° ve 45°).
5. Taban plakasını (7) kilitleme seviyelerinden birine doğru kaydırın.
6. Kolu (21) tekrar kapatın.

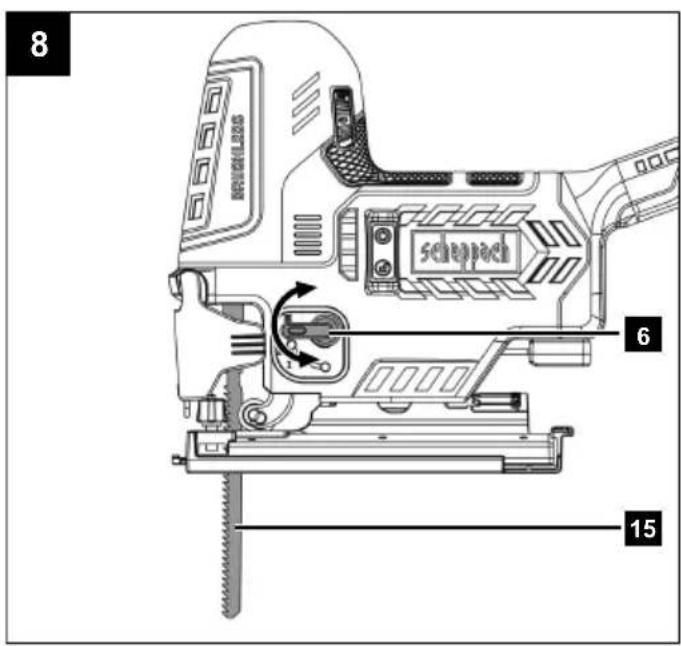

9.5 Sarkaç strokunun ayarlanması (Res. 8)

Testere bıçağının (15) sarkaç hareketini ayarlamak için sarkaç strok şalterini (6) kullanabilirsiniz.

Sarkaç strok şalteri (6) için aşağıdaki konumlar mevcuttur:

0 - Strok yok

1 - Düşük strok

2 - Orta strok

3 - Güçlü strok

Optimum strok gücü, aşağıdaki tavsiyelerin geçerli olduğu pratik testlerle belirlenebilir:

• İnce ve temiz kesme kenarları çok az ileri geri hareketle veya hiç ileri geri hareket olmadan elde edilebilir (seviye 1 veya 0).
• Ayrıca ince malzeme, sert malzeme (örn. çelik) ve kavisli kesimler için seviye 0'ı kullanın.
• Yumuşak malzeme (ahşap, plastik, vb.): Sarkacı seviye 2 veya 3'e ayarlayın.

Bilgi:

Sarkaç stroku etkinleştirildiğinde, giderek daha hızlı çalışma ilerlemesi elde edersiniz.

9.6 Talaş üfleme/emme fonksiyonunun kullanılması (Res. 9)

Talaşları ileri doğru üfleyebilir veya isteğe bağlı olarak bağlı bir süpürge (teslimat kapsamına dahil değildir) kullanarak çıkarabilirsiniz.

Bilgi:

Talaş üfleme fonksiyonu, ürünü açtığınız anda otomatik olarak başlar.

1. Ürünü 9.1 altında açıklandığı gibi çalıştırın.

9.6.1 Harici toz emme ünitesinin bağlanması

Bilgi:

Gerekirse, bir elektrikli süpürgenin emme hortumunu doğrudan ve emme adaptörü olmadan ürüne bağlayabilirsiniz.

1. Emme bağlantısını (17) ürün ile taban plakası (7) arasındaki rayın içine girebileceği kadar itin.
2. Toz emme bağlantısına (17) onaylı bir toz emme sistemi (teslimat kapsamına dahil değildir) bağlayın.
3. Harici toz emme ünitesi uymuyorsa, gerekirse ek emme adaptörünü (16) kullanın.
4. Ürünü 9.1 altında açıklandığı gibi yapın.

9.6.2 Harici toz emme ünitesini çıkarın

1. Emme hortumunu emme adaptöründen (16) veya emme bağlantısından (17) çekip çıkarın.
2. Emme adaptörünü (16) üründen çekip çıkarın.
3. emme bağlantısını (17) çıkarın.

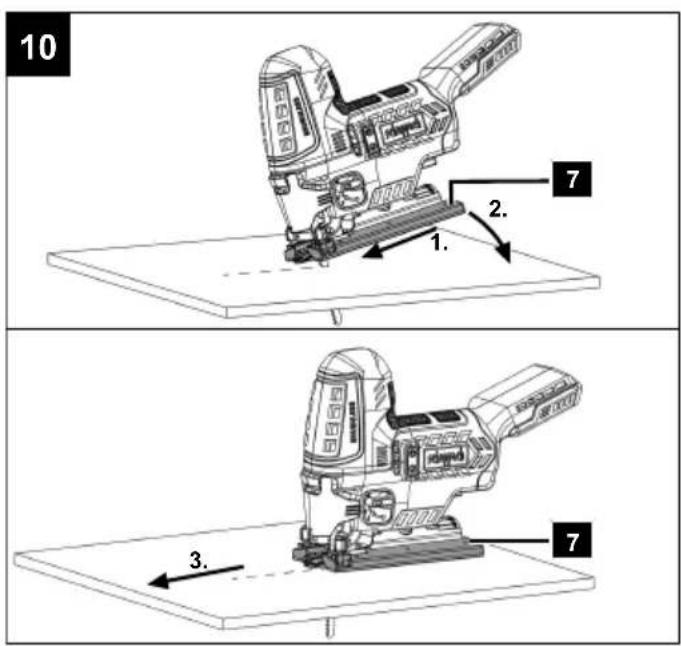

9.7 Daldırmalı kesimler (Res. 1, 10)

Daldırmalı kesimler yalnızca ahşap, gaz beton, alçıpan v-b. gibi yumuşak malzemelerde yapılabilir. Ancak, bu belirli bir miktar pratik gerektirir ve sadece kısa testere bıçakları ile mümkündür. Daldırmalı kesimlere yalnızca gönye açısı 0° ise izin verilir.

1. Taban plakasının (7) ön kenarını iş parçası ile aynı hizaya getirin.
2. Taban plakası (7) iş parçasına tam olarak oturana kadar yavaşça aşağı doğru hareketle iş parçasının içine doğru testere ile kesiniz.
3. Kesme çizgisi boyunca kesmeye devam edin.
4. İşiniz bittiğinde testereyi kapatın ve iş parçasından kaldırın.

9.8 Metal kesimleri

- Metal üzerinde çalışırken uygun bir soğutucu (kesme yağı) kullanın. Bunu yapmamak, çok büyük biçak aşınmasına yol açabilir. Soğutucu kullanmak yerine iş parçasının alt tarafı yağlanabilir. Teslimat kapsamına ahşap için bir testere biçağı dahildir; metal kesimler için metal için uygun testere biçakları kullanın.

10 Çalışma bilgileri

- İşlenecek malzemede çivi, civata vb. gibi yabancı cisimler olup olmadığını kontrol ediniz ve bunları çıkarınız.

- Havalandırma yuvalarının kapalı olmadığından emin olun.

- Ürünü çalıştırın ve ancak o zaman işlenecek malzemeye yaklaşın.

- Testere bıçağı sıkışırsa ürünü hemen kapatın. Kesilmiş olan boşluğu uygun bir takımla açın ve ürünü dışarı çekin.

- Testere bıçağını ve strok sayısını işlenecek malzeme-ye göre uyarlayın.

- Ürününüzün her uygulaması için optimize edilmiş testere biçakları piyasada çeşitli uzunluklarda mevcuttur.

- Malzemeyi sabit bir ilerleme hızında kesin.

10.1 Çalışma hakkında bilgi

* = Teslimat kapsamında değil!

1. İş parçasını bir germe tertibatına* sabitleyin veya bağlayın (mümkünse).

2. Testere bıçağının yönlendirileceği yönü belirtmek için bir çizgi çizin.

3. Ürünü kulpundan sıkıca tutun.

4. Geri tepme, kanca, sıkışma veya yanlış hizalanmış testere bıçağından kaynaklanan ani tepkidir ve kontrolsüz bir testerenin kalkmasına ve iş parçasından operatöre doğru hareket etmesine neden olur.

5. Hız regülatörünü kullanarak testere hızını ayarlayın.

6. Gönye açısını 9.4 altında açıklandığı gibi ayarlayın.

7. Sarkaç strok konumunu 9.5 altında açıklandığı gibi a- yarlayın.

8. Kavisli kesimler yaparken ürünü çok yavaş ilerletin.

9. Açma/kapama şalterine basmadan önce, testere bıça- ğının doğru takılı olduğundan ve hareketli parçaların rahat hareket ettiğinden emin olun.

10. Ürünü açın.

11. İş parçasını kesmeye başlamadan önce bıçağın tam devir sayısına ulaşmasını sağlayın. Bu, iş parçasının etrafı savrulma riskini önler.

12. Daldırmalı kesimler hariç, taban plakasını iş parçasının üzerine yerleştirin.

13. Taban plakasını iş parçasına sıkıca bastırarak ürünü i-şaretli çizgi boyunca yavaşça hareket ettirin.

14. Ürüne çok fazla baskı uygulamayın. Birakın işi ürün yapısın.

15. Ürünü yere koymadan önce daima kapatın ve ürün durana kadar bekleyin.

11 Temizlik ve bakım

iKAZ

Bu kullanım kılavuzunda açıklanmayan onarım ve bakım işlemlerini uzman bir atölyeye yaptırın. Sadece orijinal yedek parçalar kullanın.

Kaza tehlikesi mevcuttur! Bakım ve temizlik çalışmalarını daima akü çıkarılmış haldeyken gerçekleştirilirin.

Yaralanma tehlikesi söz konusudur! Tüm bakım ve temizlik işlemlerinden önce ürünü soğumaya bırakın. Motor elemanları sıcak. Yaralanma ve yanma tehlikesi mevcuttur!

Ürün beklenmedik şekilde çalışabilir ve bundan dolay yaralanmaya neden olabilir.

- Aküyü çıkarın.

- Ürünün soğumasını bekleyin.

– Uygulama takımını çıkartın.

11.1 Temizlik

1. Koruma tertibatlarını, hava deliklerini ve motor gövdesini tozdan ve kirden mümkün olduğu kadar temiz tutun. Ürünü temiz bir bezle* silin veya düşük basınçta basınçlı hava* üfleyin. Ürünü her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.

2. Havalandırma açıklıkları her zaman açık olmalıdır.

3. Temizlik ya da çözelti maddesi kullanmayın; bunlar ü- rünün plastik parçalarına zarar verebilir. Ürünün içine su girmediğinden emin olun.

4. Ürünü daima temiz, kuru ve yağdan ya da yağlama greslerinden arınmış olarak tutun. Her kullanımdan sonra ve depolamadan önce tozu temizlevin.

5. Gerekirse, testere biçağı tutucusunu bir fırça ile veya basıncılı hava ile üfleyerek temizleyin.

6. Mercek üzerindeki kirleri kuru bir bezle silin. Işık yoğunluğunu azaltacağı için LED lambayı çizmemeye dikkat edin.

11.2 Bakım

1. Her kullanımdan önce testere bıçağında belirgin bir kusur olup olmadığını kontrol edin ve körelmiş, eğilmiş veya başka şekilde hasar görmüş testere bıçağını değiştirin.

12 Depolama

1. Uzun süreli depolamadan önce (örn. kişi geçirme) a-küyü üründen çıkarın.
2. Ürünü temizleyin ve hasar bakımından kontrol edin.
3. Aküyü kısmen şari edilmiş durumda saklayın.
4. Depolama sırasında her üç ayda bir akünün şarj durumunu kontrol edin.

Ürünü ve aksesuarlarını karanlık, kuru ve buzlanmayan ve çocukların erisemeyeceği bir verde muhafaza edin.

Optimum saklama sıcaklığı 5 °C ile 30 °C arasındadır. Ürünü orijinal ambalajında saklayın.

Toz ve ıslaklığa karşı korumak için ürünün üzerini kapatın. Kullanım kılavuzunu ürünün yanında muhafaza edin.

13 Onarım ve yedek parça siparişi

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

DİKKAT

Ürün Sorumluluğu Kanununa uyarınca uygun olmayan onarım veya orijinal olmayan parça kullanımından kaynaklanan hasarlardan sorumlu değiliz.

Müşteri hizmetlerine veya yetkili bir uzmana başvurun. Bu aksesuar parçaları için de geçerlidir.

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

13.1 Yedek parça siparişi

Yedek parça siparişinde şu bilgiler verilmelidir:

• Model tanımı
• Ürün numarası
• Tip etiketinin verileri

Yedek parçalar / Aksesuar

Akü SBP2.0 ürün no.: 7909201708
Akü SBP4.0 ürün no.: 7909201709
Şarj cihazı SBC2.4A ürün no.: 7909201710
Şarj cihazı SBC4.5A ürün no.: 7909201711
Şarj cihazı SDBC2.4A ürün no.: 7909201712
Şarj cihazı SDBC4.5A ürün no.: 7909201713
StarterKit SBSK2.0 ürün no: 7909201720
StarterKit SBSK4.0 ürün no: 7909201721

14 İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüştürülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihaz yasasına (ElektroG) ilişkin bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

- Eski cihazda takılı olmayan eski batarya veya aküler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.

• Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.
• Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!
• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.

• Elektrikli ve elektronik eski cihazlar aşağıdaki yerlere ücretsiz olarak teslim edilebilir:

• Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri)
  – Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).
  – Cihaz başına, kenar uzunluğu maksimum 25 santi-metre olan yaklaşık üç eski elektronik cihazı, öncesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.

• Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

• Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.

• Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

Lityum-iyon aküler hakkında notlar

Cihazı atmadan önce aküyü çıkarın!

• Akü evsel atıklara, ateşe (patlama tehlikesi) veya suya atmayın. Hasarlı aküler, zehirli buharlar veya sıvılar sızarsa çevreye ve sağlığınıza zarar verebilir.
• Bozuk veya bitmiş aküler 2023/1542/EG direktifi uyarınca geri dönüşüme aktarılmalıdır.
• Cihazı ve şarj cihazını bir geri dönüşüm merkezine götürün. Kullanılan plastik ve metal parçalar türlerine göre ayrılabilir ve bu şekilde geri dönüştürülebilir.
• Aküleri deşarj olmuş durumda tasfiye edin. Kısa devrelere karşı korumak için kutupları yapışkan bantla kapatmanızı öneririz. Aküyü açmayın.
• Aküleri yerel yönetmeliklere uygun olarak tasfiye edin. Şarj edilebilir aküleri, çevre dostu bir şekilde geri dönüştürülebilecekleri bir atık akü toplama noktasına atın. Bu konuda yerel atık imha şirketinize danışın.

15 Arıza giderme

Arıza	Olası sebep	Yardım
Ürün kesintilerle çalışıyor.	Dahili gevşek kontak	Onarım müşteri hizmetleri tarafından gerçekleştirilmelidir.
	Açma/kapama şalteri arızalı.
Arıza Olası sebep Yardım
Düşük kesme performansı Testere	bıçağı işlenen iş parçası için uygun değil.	Uygun testere bıçağı kullanın
	Testere bıçağı körelmiş Yeni bir testere	bıçağı yerleştirin
	Yanlış kesme hızı Testere hızını uyar	ayın
	Düşük akü gücü Aküyü şarj edin (akü ve şarj cihazı için ayrı kul-lanma kılavuzuna uyun).
Testere bıçağı çabuk körleşiyor Testere	bıçağı işlenen iş parçası için uygun değil.	Uygun testere bıçağı kullanın
	Çok fazla baskı uygulanmış Baskıyı azaltın
	Testere hızı çok yüksek Testere hızını azaltın
Ürün başlatlamıyor. Akü gücü çok	zayıf. Aküyü şarj edin.
	Akü doğru şekilde takılmamış. Aküyü	akü tutucusunun içine itin. Akü duyulabilir bir şekilde yerine oturur.

16 AB uygunluk beyani

Orijinal uygunluk beyanının çevirisi

Üretici:

Scheppach GmbH

Burada açıklanan ürünün geçerli yönetmeliklere ve standartlara uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ediyoruz.

Marka: SCHEPPACH

Ürün adı: AKÜLÜ DEKUPAJ TESTERE

BC-JS254-X

Ürün no. 5901818900

AB yönetmeliği:

2014/30/AB, 2006/42/AT, 2011/65/AB*

* İşbu uygunluk beyanının düzenlendiği yukarıda adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

Uygulanan standartlar:

EN 62841-1:2015/A11:2022;

EN 62841-2-11:2016/A1:2020;

EN IEC 55014-1:2021; EN IEC 55014-2:2021

Yetkili dokümantasyon temsilcisi:

Dawid Hudzik

Günzburger Str. 69

D-89335 Ichenhausen
