SD1600V - Zāģis SCHEPPACH - Bezmaksas lietošanas instrukcija

Zīmols	Scheppach
Modelis	SD1600V
Produkta veids	Izgriešanas zāģis (spāres zāģis)
Tīkla spriegums	220-240 V ~ 50 Hz
Patērētā jauda	80 W (S1) / 120 W (S6 30 %)
Sitienu skaits	500 - 1 700 min⁻¹
Gājiens (celšanas kustība)	12 mm
Galda izmēri	415 x 255 mm
Galda slīpums	0° līdz 45° pa kreisi
Maksimālais griešanas augstums 0° leņķī	50 mm
Maksimālais griešanas augstums 45° leņķī	22 mm
Zāģa asmens garums	Apmēram 134 mm
Svars	12,0 kg
Skaņas spiediena līmenis (LpA)	66,9 dB(A) (nenoteiktība 3 dB)
Skaņas jaudas līmenis (LWA)	79,9 dB(A) (nenoteiktība 3 dB)
Galvenās funkcijas	Taisni, izliekti un iekšējie griezumi; ātruma regulēšana; darba apgaismojums; skaidu uzsūkšana
Drošība	Asmens aizsargs, avārijas apturēšana, drošības slēdzis pret atkārtotu iedarbināšanu, smalks drošinātājs
Apkope	Regulāra tīrīšana, asu eļļošana ik pēc 25-30 stundām, ogles suku nomaiņa
Nodiluma daļas	Zāģa asmeņi, galda plāksne, ogles sukas
Vispārīga informācija	Tikai mājsaimniecības lietošanai; negriezt apaļkoku; izmantot atbilstošu uzsūkšanu

Bieži uzdotie jautājumi - SD1600V SCHEPPACH

Kādus materiālus es varu griezt ar Scheppach SD1600V zāģi?

SD1600V ir paredzēta koka, pleksiglasa, GFK (stikla šķiedras pastiprināta plastmasa), putuplasta, gumijas, ādas un korķa griešanai. Neizmantojiet apaļu materiālu griešanai.

Kā nomainīt zāģa asmeni?

Vienmēr atvienojiet ierīci. Noņemiet galda plāksni, atskrūvējiet spriegojuma sviru, pēc tam atskrūvējiet augšējās un apakšējās skrūves ar komplektācijā iekļauto 3 mm sešstūra atslēgu. Izņemiet asmeni no augšas. Lai uzstādītu, ievietojiet asmeni ar zobiem uz leju, vispirms piestipriniet to apakšējā, pēc tam augšējā turētājā, un nospriegojiet ar sviru.

Kā regulēt griešanas ātrumu?

Ātrumu regulē ar sitienu skaita regulatoru (ats. 17). Pagrieziet pulksteņrādītāja virzienā, lai palielinātu sitienu skaitu (500-1700 min⁻¹), un pretēji pulksteņa virzienam, lai to samazinātu. Izmantojiet lielu ātrumu mīkstiem materiāliem un mazu ātrumu cietiem materiāliem.

Ko darīt, ja zāģis neieslēdzas?

Vispirms pārbaudiet tīkla drošinātāju un pagarinātāju. Ja viss ir kārtībā, pārbaudiet smalko drošinātāju (5A/250V, ø5x20 mm) uz korpusa. Ja tas ir bojāts, nomainiet to ar identisku modeli. Ja problēma joprojām pastāv, lieciet elektriķim pārbaudīt motoru vai slēdzi.

Kā veikt iekšējo griezumu?

Noņemiet asmeni, izurbiet caurumu sagatavē, novietojiet sagatavi uz galda, izlīdzinot caurumu ar galda atveri, pēc tam ievietojiet asmeni caur caurumu. Noregulējiet spriegojumu, veiciet griezumu, pēc tam noņemiet asmeni pirms sagataves izņemšanas.

Kāds ir maksimālais griešanas augstums?

0° slīpumā (taisns griezums) maksimālais griešanas augstums ir 50 mm. 45° slīpumā tas ir 22 mm.

Kā apkopt zāģi?

Pēc katras lietošanas ārpusi notīriet ar mitru drānu un maigām ziepēm. Ik pēc 25-30 stundām ieeļļojiet gultņu asis ar mašīnu smērvielu. Regulāri pārbaudiet asmens spriegojumu un, ja nepieciešams, nomainiet ogles sukas.

Vai es varu izmantot zāģi uz darba virsmas?

Jā, ieteicams uzstādīt zāģi uz stabila darbagalda ar 4 M8 skrūvēm (nav iekļautas), lai samazinātu vibrācijas un troksni. Ievērojiet montāžas instrukcijas 7.3. nodaļā.

Ko darīt, ja zāģa asmens bieži plīst?

Tas var būt saistīts ar nepareizu spriegojumu, pārāk lielu slodzi (ievadiet sagatavi lēni), nepiemērotu asmens tipu vai pārmērīgu sānu spiedienu. Pārbaudiet arī asmens turētāju izlīdzinājumu.

Kā regulēt slīpo griešanas leņķi?

Atskrūvējiet spārnu uzgriežņus zem galda, nolieciet zāģa galdu no 0° līdz 45° pa kreisi, pēc tam atkal pievelciet uzgriežņus. Lai pārbaudītu leņķi, izmantojiet leņķmēru (nav iekļauts) un nepieciešamības gadījumā noregulējiet rādītāju uz skalas.

LIETOŠANAS INSTRUKCIJA SD1600V SCHEPPACH

Simbolu, kas atrodas uz ierīces, skaidrojums

Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus.

	Brīdinājums! Lai mazinātu savainošanās risku, izlasiet lietošanas instrukciju!
	Lietojiet aizsargbrilles. Darba laikā radušās dzirksteles vai no ierīces krītošas šķēpeles, skaidas un putekļi var izraisīt redzes zudumu.
	Valkājiet ausu aizsargus. Trokšņu iedarbība var izraisīt dzirdes zudumu.
	Lietojiet putekļu aizsargmasku. Apstrādājot kokmateriālu un citus materiālus, var rasties veselībai kaitīgi putekļi. Nedrīkst apstrādāt azbestu saturošu materiālu!
	levērībai! Savainošanās risks! Neaiztieciet strādājošu zāgripu!
	Ražojums atbilst spēkā esošajām Eiropas Direktīvām.
	Produkts atbilst piemērojamām Serbijas vadlīnijām.
⚠ levērībai!	Šajā lietošanas instrukcijā vietas, kuras attiecas uz jūsu drošību, mēs esam apgādājuši ar šādu zīmi.

Satura rādītājs: Lappuse:

1. levads....222
2. lerīces apraksts (1.-16. att.) 222
3. Piegādes komplekts 222
4. Noteikumiem atbilstoša lietošana.... 223
5. Drošības norādījumi 223
6. Tehniskie raksturlielumi 226
7. Pirms lietošanas sākšanas....227
8. Uzbüve 227
9. Vadība....229
10. Pieslēgšana elektrotīklam 230
11. Transportēšana....231
12. Tīrīšana, apkope un rezerves daju pasūtīšana 231
13. Glabāšana 231
14. Utilizācija un otrreizēja izmantošana.... 232
15. Traucējumu novēršana 233
16. Atbilstības deklarācija.... 363

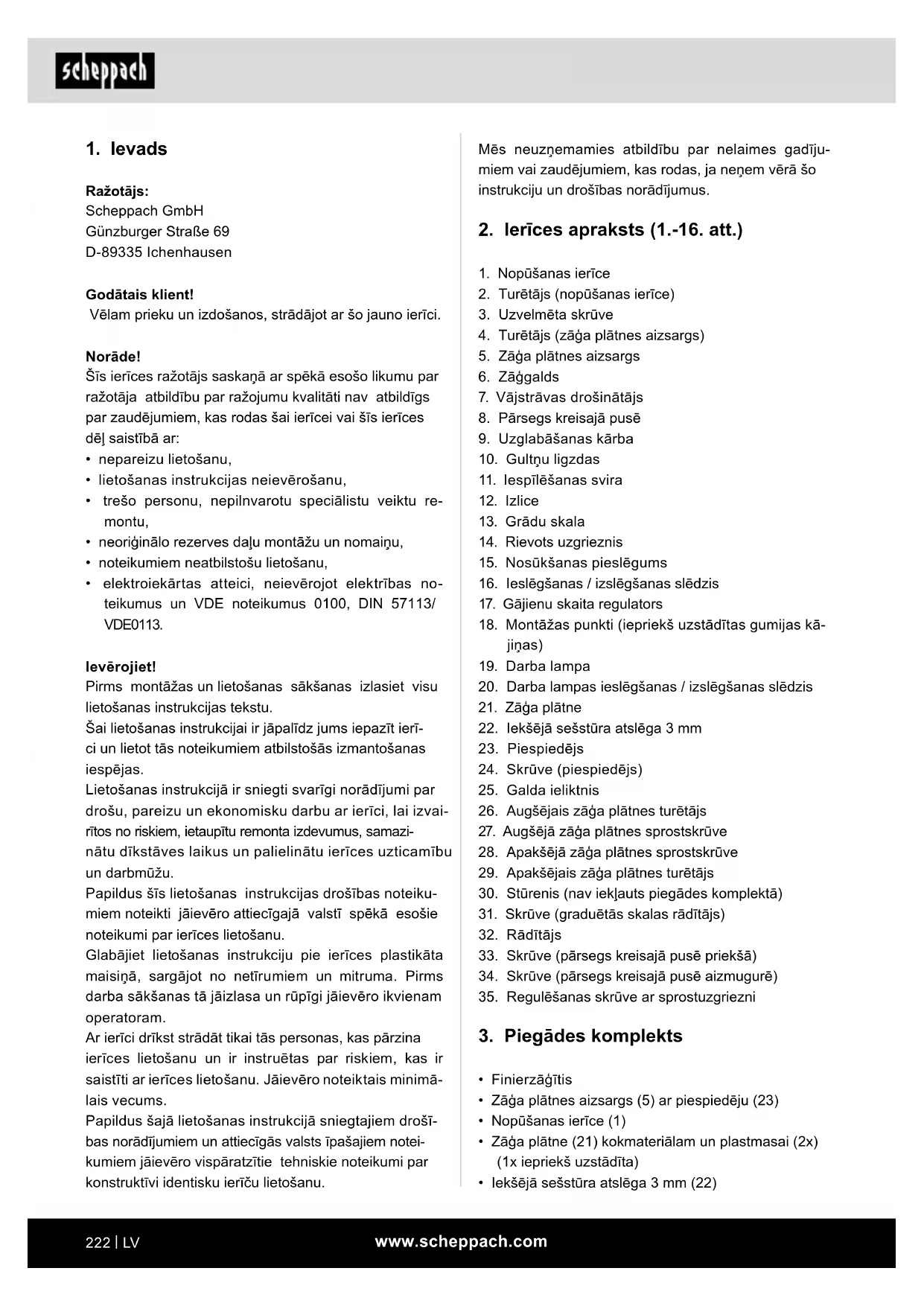

1. levads

Ražotājs:

Scheppach GmbH

Vēlam prieku un izdošanos, strādājot ar šo jauno ierīci.

Norāde!

Šīs ierīces ražotājs saskaṇā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēļ saistībā ar:

• nepareizu lietošanu,
• lietošanas instrukcijas neievērošanu,
• trešo personu, nepilnvarotu speciālistu veiktu remontu,
• neoriginālo rezerves daju montāžu un nomaiņu,
  • noteikumiem neatbilstošu lietošanu,
• elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113/VDE0113.

levērojiet!

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.

Šai lietošanas instrukcijai ir jäpalīdz jums iepazīt ieri- ci un lietot tās noteikumiem atbilstošās izmantošanas iespējas.

Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar ierīci, lai izvai-rītos no riskiem, ietaupītu remonta izdevumus, samazi-nātu dīkstāves laikus un palielinātu ierīces uzticamību un darbmūžu.

Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par ierīces lietošanu.

Glabājiet lietošanas instrukciju pie ierīces plastikāta maisiņā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram.

Ar ierīci drīkst strādāt tikai tās personas, kas pārzina ierīces lietošanu un ir instruētas par riskiem, kas ir saistīti ar ierīces lietošanu. Jāievēro noteiktais minimā-lais vecums.

Papildus šajā lietošanas instrukcijā sniegtajiem drošī-bas norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehniskie noteikumi par konstruktīvi identisku ierīču lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadīju-miem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. lerīces apraksts (1.-16. att.)

1. Nopūšanas ierīce
2. Turētājs (nopūšanas ierīce)
3. Uzvelmēta skrūve
4. Turētājs (zāga plātnes aizsargs)
5. Zāga plātnes aizsargs
6. Zāggalds
7. Vājstrāvas drošinātājs
8. Pārsegs kreisajā pusē
9. Uzglabāšanas kārba
10. Gultnu ligzdas
11. lespilēšanas svira
12. Izlice
13. Grādu skala
14. Rievots uzgrieznis
15. Nosūkšanas pieslēgums
16. leslēgšanas / izslēgšanas slēdzis
17. Gājienu skaita regulators
18. Montāžas punkti (iepriekš uzstādītas gumijas kā- jīnas)
19. Darba lampa
20. Darba lampas ieslēgšanas / izslēgšanas slēdzis
21. Zāga plātne
22. lekšējā seštūra atslēga 3 mm
23. Piespiedējs
24. Skrūve (piespiedējs)
25. Galda ieliktnis
26. Augšējais zāga plātnes turētājs
27. Augšējā zāga plātnes sprostskrūve
28. Apakšējā zāga plātnes sprostskrūve
29. Apakšējais zāga plātnes turētājs
30. Stūrenis (nav iekļauts piegādes komplektā)
31. Skrūve (graduētās skalas rādītājs)
32. Rādītājs
33. Skrūve (pārsegs kreisajā pusē priekšā)
34. Skrūve (pārsegs kreisajā pusē aizmugurē)
35. Regulēšanas skrūve ar sprostuzgriezni

3. Piegādes komplekts

• Finierzāgītis
  • Zāga plātnes aizsargs (5) ar piespiedēju (23)
• Nopūšanas ierīce (1)
• Zāga plātne (21) kokmateriālam un plastmasai (2x) (1x iepriekš uzstādīta)
• lekšējā sešstūra atslēga 3 mm (22)

- Originālā lietošanas instrukcija

4. Noteikumiem atbilstoša lietošana

Finierzāgītis ir paredzēts škautņainu kokmateriālu vai citu materiālu, piem., organiskā stikla, GFK, putuplas-ta, gumijas, ādas un korka zāgēšanai. Neizmantojiet zāgi apaja materiāla zāgēšanai. Apaļais materiāls var viegli sašķiebties.

Savainošanās risks! Dalas var tikt izsviestas!

lerīci drīkst izmantot tikai tai paredzētajiem mērķiem. lerīces lietošana citiem mērķiem ir uzskatāma par noteikumiem neatbilstošu. Par jebkāda veida bojājumiem vai savainojumiem, kas izriet no šādas lietošanas, ir atbildīgs lietotājs/operators un nevis ražotājs.

Nemiet vērā, ka mūsu ierīces noteikumiem atbilstošā veidā nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies ga- rantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

• Drīkst izmantot tikai ierīcei piemērotas zāga plātnes.
• Paredzētajam mērķim atbilstoša lietošana ietver ari lietošanas instrukcijā minēto drošības noteikumu, kā ari montāžas instrukcijas un lietošanas norādījumu ievērošanu.
• Personām, kas lieto ierīci un veic tās apkopi, ierīce jāpārzina, un tām jābūt informētām par iespējamiem riskiem.
• Turklāt precīzi jāievēro spēkā esošie nelaimes gadī-jumu novēršanas noteikumi.
• Jāievēro arī vispārīgie noteikumi arodmedicīnas un drošības tehnikas jomā.
• Patvalīga izmainu veikšana ierīcē pilnībā atbrīvo ražotāju no atbildības par izmainu dēļ radušos kaitējumu.

Atlikušie riski

Arī tad, ja jūs lietojat šo elektroinstrumentu atbilstoši noteikumiem, vienmēr saglabājas atlikušie riski. Saistībā ar šī elektroinstrumenta konstrukciju un komplektāciju var rasties šādi riski:

• Plaušu bojājumi, ja nelieto piemērotu putekļu aiz-sargmasku.
• Dzirdes bojājumi, ja nelieto piemērotus ausu aizsargus.
• Negadījuma risks, ko rada kontakts ar roku neno-segtajā instrumenta zāgēšanas zonā.

• Savainošanās risks instrumenta maiņas laikā (sagriešanās risks).

• Pirkstu saspiešana.
  • Bīstamība, ko rada atsitiens.

• Darba materiāla apgāšana sakarā ar nepietiekamu darba materiāla balsta virsmu.
• Pieskaršanās pie griezējinstrumenta.
• Zaru daļu un darba materiālu daļu izmete.

5. Drošības norādījumi

5.1 Vispārējie drošības norādījumi elektroiericēm ⚠️ BRĪDINĀJUMS

Lai izsargātos no elektrošoka, savainojumiem un aiz-degšanās, lietojot elektroinstrumentus, ṣemiet vērā turpmāk minētos pamata drošības pasākumus.

Pirms elektroinstrumenta lietošanas izlasiet visus šos drošības norādījumus un rūpīgi tos uzglabājiet.

1. Darba vietas drošība

a) Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtība vai neapgaismotas darba vietas var radīt nelaimes gadījumus.
b) Nedarbojieties ar elektroinstrumentu sprā-dzienbīstamā vidē, kurā atrodas viegli aizdedzināmi šķidrumi, gāzes vai putekļi. Elektroinstrumenti ĝenerē dzirksteles, kas var aizdedzināt puteklus vai tvaikus.
c) Nelaidiet klāt bērnus un citas personas elektroinstrumenta lietošanas laikā. Uzmanības novēršanas gadījumā jūs varat zaudēt kontroli pār elektroinstrumentu.

2. Elektriskā drošība

a) Elektroinstrumenta kontaktspraudnim jäiederas kontaktligzdä. Kontaktspraudni nekädä veidä nedrīkst izmainīt. Neizmantojiet adaptera kontaktspraudņus kopā ar iezemētiem elektroinstrumentiem. Neizmainīti kontaktspraudņi un piemērotas kontaktligzdas mazina elektriskā trieciena risku.
b) Nepieļaujiet fizisko kontaktu ar iezemētām virsmām, piem., caurulēm, apkures aprikojumu, plītim un ledusskapjiem. Pastāv paaugstināts elektriskā trieciena risks, ja jūsu kermenis ir iezemēts.
c) Sargājiet elektroinstrumentus no lietus vai slapjuma. Ūdens iekļūšana elektroinstrumentā palielina elektriskā trieciena risku.
d) Neizmantojiet savienošanas vadu citam nolūkam, lai pārnēsātu, uzkarinātu elektroinstrumentu vai atvienotu kontaktspraudni no kontaktligzdas.

Sargājiet savienošanas vadu no karstuma, ellas, asām malām vai kustīgām dalām. Bojāts vai sapinies savienošanas vads palielina elektriskā trieciena risku.

e) Kad darbojaties ar elektroinstrumentu ārpus telpām, izmantojiet tikai pagarinātāja vadus, kuri ir piemēroti arī darbiem ārpus telpām. Darbiem ārpus telpām piemērota pagarinātāja vada lietošana mazina elektriskā trieciena risku.
f) Ja elektroinstrumenta lietošana mitrā vidē nav novēršama, izmantojiet noplūdstrāvas aiz-sargslēdzi. Noplūdstrāvas aizsargslēdža lietošana mazina elektriskā trieciena risku.

3. Personu drošiba

a) Rīkojieties piesardzīgi un pievērsiet uzmanību tam, ko darāt, un prātīgi sāciet darbu ar elektroinstrumentu. Nelietojiet elektroinstrumentu, ja esat noguris vai atrodaties narkotisko vielu, alkohola vai medikamentu iespaidā. Neuzmanības brīdis elektroinstrumenta lietošanas laikā var izraisīt nopietnus savainojumus.
b) Lietojiet individuālu aizsargaprīkojumu un vienmēr uzlieciet aizsargbrilles. Individuālo aizsardzības līdzekļu lietošana, piem., pretputekļu respirators, neslīdoši drošības apavi, aizsargkive-re vai ausu aizsargi, atkarībā no elektroinstrumenta veida un izmantošanas, mazina savainojumu risku.
c) Nepieļaujiet nejaušu lietošanas sākšanu. Pārliecinieties, vai elektroinstruments ir izslēgts, pirms jūs to pievienojat pie elektroapgādes un/ vai akumulatora, to satverat vai pārnēsājat. Ja elektroinstrumenta pārnēsāšanas laikā turat pirkstu uz slēdža vai elektroinstrumentu ieslēgtā veidā pievienojat pie elektroapgādes, tad var notikt nelaimes gadījumi.
d) Pirms ieslēdzat elektroinstrumentu, noņemiet regulēšanas darbarīkus vai uzgriežņu atslēgas. Instruments vai atslēga, kas atrodas elektroinstrumenta rotējošā daļā, var radīt savainojumus.
e) Nepieļaujiet nedabisku stāju. leņemiet stabilu pozīciju un vienmēr saglabājiet līdzsvaru. Tādējādi jūs varat labāk kontrolēt elektroinstrumentu negaidītās situācijās.
f) Valkājiet piemērotu apgērbu. Nevalkājiet platu apgērbu vai rotaslietas. Sargājiet matus un apgērbu no kustīgajām daļām. Kustīgās daļas var satvert valīgu apgērbu, rotaslietas vai garus matus.

g) Ja ir iespējams uzstādīt putekļu nosūkšanas iekārtas un putekļu uztveršanas iekārtas, tās jāpievieno un pareizi jāizmanto. Putekļu nosūkšanas iekārtas izmantošana var mazināt bīstamību, ko rada putekļi.
h) Neuzskatiet, ka esat pilnīgā drošībā, un neignorējiet elektroinstrumenta drošības tehnikas noteikumus, pat ja pēc daudzām lietošanas reizēm pārzināt elektroinstrumentu. Nevērīga rīkošanās var sekundes dalās radīt smagus savainojumus.

4. Elektroinstrumenta izmantošana un apkalpošana

a) Nepārslogojiet elektroinstrumentu. Izmanto-jiet savā darbā šim nolūkam paredzētu elektroinstrumentu. Ar piemēroto elektroinstrumentu jūs darbojaties labāk un drošāk norādītajā jaudas diapazonā.
b) Nelietojiet elektroinstrumentu, kuram ir bojāts slēdzis. Elektroinstruments, kuru nav iespējams vairs ieslēgt vai izslēgt, ir bīstams, un tas ir jāsa-labo.
c) Atvienojiet kontaktspraudni no kontaktligz-das un/vai noņemiet noņemamo akumulatoru, pirms veicat ierīces regulējumus, nomaināt darbinstrumenta daļas vai noliekat projām elektroinstrumentu. Šis piesardzības pasākums novērš elektroinstrumenta nejaušu palaišanu.
d) Uzglabājiet neizmantotos elektroinstrumentus bērniem nepieejamā vietā. Neļaujiet lietot elektroinstrumentu personām, kuras nepārzina šo elektroinstrumentu vai nav izlasījušas šīs norādes. Elektroinstrumenti ir bīstami, ja tos lieto nepieredzējušas personas.
e) Rūpīgi kopiet elektroinstrumentus un darbinstrumentu. Pārbaudiet, vai kustīgās daļas nevainojami darbojas un neiestrēgst, vai daļas nav salūzušas vai nav bojātas tā, ka ir traucēta elektroinstrumenta darbība. Pirms elektroinstrumenta lietošanas uzticiet salabot bojātās daļas. Daudzu nelaimes gadījumu cēlonis ir slikti apkopti elektroinstrumenti.
f) Uzturiet griezējinstrumentus asus un tīrus. Rūpīgi kopti griezējinstrumenti ar asām griezējmalām mazāk iestrēgst un ir vieglāk vadāmi.
g) Izmantojiet elektroinstrumentu, piederumus, darbinstrumentus utt. atbilstoši šim norādēm. Turklāt ħemiet vērā darba apstāklus un izpildāmo darbu. Elektroinstrumenta lietošana citiem neparedzētiem lietošanas gadījumiem var radīt bīstamas situācijas.

h) Nodrošiniet, lai rokturi un satveršanas virsmas būtu sausas, tīras un nebūtu notraipītas ar ellu un ziežvielu. Slideni rokturi un satveršanas virsmas neatlauj elektroinstrumenta drošu vadību un kontroli neparedzamās situācijās.

5. Serviss

a) Uzticiet savu elektroinstrumentu labot tikai kvalificētiem speciālistiem un, izmantojot tikai originālās rezerves daļas. Tādējādi nodrošina to, ka būs saglabāta elektroinstrumenta drošība.

⚠ BRĪDINĀJUMS

Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstākļos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

5.2. Īpašie drošības norādījumi

• Avārijas gadījumā tieši izslēdziet iekārtu un atvienojiet tīkla kontaktdakšu.
• levērojiet visus šos norādījumus, pirms darba ar zāgi un darba laikā.
• Neizmantojiet zāgi malkas zāgēšanai.
• lerīce ir aprīkota ar drošības slēdzi pret atkārtotu ieslēgšanu pēc sprieguma krituma.
• Ja ir nepieciešams pagarinātāja vads, tad pārliecinieties, vai tā škērsgriezums ir pietiekams zāga strāvas patēriņam. Minimālais škērsgriezums 1,5 mm ^2 .
• Izmantojiet vada spoli tikai notītā stāvoklī.
• Nedrīkst novērst personu, kas darbojas pie ierīces, uzmanību.
• Zāga plātnes pēc piedziņas izslēgšanas nekādā ziņā nedrīkst palēnināt, spiežot uz tām no sāniem.
• Uzstādiet tikai labi uzasinātas, nedeformētas zāga plātnes bez plaisām.
• Darbnederīgas zāga plātnes nekavējoties jānomai-na.
• Nelietojiet zāga plātnes, kas neatbilst šajā lietošanas pamācībā minētajiem raksturlielumiem.
• Jānodrošina, lai visi mehānismi, kas nosedz zāga plātni, darbotos nevainojami.
• Nedrīkst demontēt vai padarīt nelietojamus ierīces drošības mehānismus.
• Nekavējoties jānomaina bojātie vai darbnederīgie aizsargmehānismi.

• Nezāgējiet darba materiālus, kas ir pārāk mazi, lai tos droši noturētu rokā.

• Nenoslogojiet iekārtu tādā mērā, lai tā apstātos.

• Vienmēr stingri spiediet darba materiālu pret darba plātni.
• Nekad netīriet škēpeles, skaidas vai iespiestas kok-snes dalīnas zāga plātnes darbības laikā.
• Lai novērstu traucējumus nosprostotajam darbinstrumentam, izslēdziet ierīci. Atvienojiet tīkla kontaktspraudni. Novāciet nosprostojumu. leverībai! Savainošanās risks, ko rada zāga plātne! Lietojiet aizsargcimdus! Veiciet izmēginājuma darbību bez darba materiāla. Uzmaniet, lai nerastos neparasti trokšņi vai vibrācijas. Ja tā notiek, izslēdziet ierīci un vērsieties pie ražotāja.
• Veiciet pārveidošanas, kā arī regulēšanas, mērišanas un tīrīšanas darbus tikai tad, kad ir izslēgts motors. Atvienojiet tikla kontaktspraudni.
• Pirms ieslēgšanas pārbaudiet, lai atslēgas un regu-lēšanas darbarīki būtu nonemti.
• Atstājot darba vietu, izslēdziet motoru un atvienojiet tīkla kontaktdakšu.
• Elektroinstalācijas, labošanas un apkopes darbus drīkst veikt tikai kvalificēti speciālisti.
• Pēc pabeigtas labošanas vai apkopes nekavējoties jāuzstāda atpakal visi aizsargmehānismi un drošības mehānismi.
• Jāievēro ražotāja drošības, darba un apkopes norādījumi, kā arī tehniskajos raksturlielumos minētie izmēri
• Jāievēro attiecīgie nelaimes gadījumu novēršanas noteikumi un citi vispāratzītie drošības tehnikas noteikumi.
• Zāgis ir paredzēts uzstādīšanai tikai iekštelpās.
• Sagataves, kas ir mazākas par zāga plātnes aizsargu, var radīt roku un pirkstu savainojumus. Izmanto-jiet piemērotus palīglīdzekļus!
• Nepieļaujiet sasprindzinātus rokas stāvokļus, vadot sagataves, un tādus stāvokļus, kuros paslīdēšanas gadījumā roku tieši ievadītu zāga plātnē.
• Zāga plātni vienmēr ievietojiet tā, lai zobi būtu vērsti uz leju pret zāga galdu.
• Vienmēr noregulējiet pareizo plātnes spriegojumu, lai nepielautu zāga plātnu saplīšanu.
• Īpaši piesardzīgi rīkojieties, zāgējot materiālu ar ne-vienmērīgiem griezuma profiliem.
• Velkot atpakaj sagatavi, zobi var aizkerties izzāgējumā, īpaši ja zāgskaidas nosprosto izzāgējumu. Šajā gadījumā vajadzētu izslēgt zāgi, atvienot tīkla kontaktspraudni, ar kīli atvērt izzāgējumu un noņemt darba materiālu.

• Nekad neatstājiet darbavietu, iepriekš neizslēdzot zāgi. Nogaidiet, līdz zāgis būs apstādinātā stāvoklī.

• Nesalieciet, nesalīmējiet vai nesamontējiet nekādas dajas uz darba galda, kamēr darbojas zāgis.

• leslēdziet zāgi tikai pēc darba galda atbrīvošanas no materiālu atlikumiem un darbarīkiem. Atstājiet uz darba galda tikai apstrādājamo sagatavi un iespējamos darba palīglīdzekļus (ķīļus).
  • Vienmēr lietojiet aizsargbrilles.
• Turiet pirkstus drošā attālumā no zāga plātnes.
• Vadiet sagatavi droši un stingri, un nevienu brīdi nepalaidiet to valīgāk.
• Nekad neatstājiet darbavietu, iepriekš neizslēdzot zāgi.
• Vienmēr esiet uzmanīgs, neskatoties uz labām zi-nāšanām par zāgi. Neuzmanības dēļ jau sekundes dalās var notikt smagi savainojumi.

Uzglabājiet drošības norādījumus drošā vietā.

6. Tehniskie raksturlielumi

Tikla spriegums 220-240 V\~/50 Hz

Patērējamā jauda 80 W (S1*)	120 W (S6 30%**)
Gājienu skaits 500-1700 min	-1
Turp-atpakal kustība 12 mm
Balstvirsma 630 x 295 mm
Grozāms galds No 0° līdz 45° pa	kreisi
Galda izmēri	415 x 255 mm
Zāga plātnes garums apm.	134 mm
Izvirzījums	406 mm
Maks. zāgēšanas augstums 0° lenkī	50 mm
Maks. zāgēšanas augstums 45° lenkī	22 mm
Svars	12,0 kg

Paturētas tiesības veikt tehniskas izmaiņas!

*Darba režims S1:

ilgstošas lietošanas režīms ar nemainīgu slodzi

nepārtrauktas darbības režīms ar periodisku slodzi (cikla ilgums 10 min). Lai nepieļaujami nesasildītu motoru, to drīkst darbināt 30 % no cikla ilguma ar norādīto nominālo jaudu, un pēc tam motors drīkst turpināt darboties 70 % no cikla ilguma bez slodzes.

Trokšna emisijas vērtības

Troksnis

Trokšņu vērtības bija noteiktas atbilstoši standarta EN 61029 prasībām.

Valkājiet ausu aizsargus.

Trokšnu iedarbība var izraisīt dzirdes zudumu.

Skañas spiediena limenis L_pA	66,9 dB
Klūda K_pA	3 dB
Skañas jaudas limenis, L_WA	79,9 dB
Klūda K_WA	3 dB

Vibrācijas emisijas vērtība

• Norādītā vibrācijas emisijas vērtība ir mērīta saskaṇā ar standartizētu pārbaudes metodi un to var izmantot elektroierīces salīdzināšanai ar citām ierīcēm.
• Norādīto vibrācijas emisijas vērtību var izmantot arī (vibrāciju) slodzes sākotnējai novērtēšanai.
• Vibrācijas emisijas vērtība var atšķirties no norādītās vērtības elektroinstrumenta faktiskās lietošanas laikā atkarībā elektroinstrumenta izmantošanas veida;

Brīdinājuma norāde!

- Ir nepieciešams noteikt drošības pasākumus operatora aizsardzībai, kas balstīti uz vibrāciju slodzes novērtējuma faktisko lietošanas apstākļu laikā (turklāt jāievēro visas darba cikla daļas, piem., laiki, kuros elektroinstruments ir izslēgts, un tādi, kad tas ir ieslēgts, bet darbojas bez slodzes).

Norādītās vērtības ir emisijas vērtības, un tām nav vienlaikus jāataino arī drošas darba vietas vērtības. Lai gan pastāv korelācija starp emisijas un iedarbības līmeņiem, no tās nevar droši secināt, vai ir nepiecieša-mi papildu piesardzības pasākumi vai nav.

Faktori, kas var ietekmēt šobrīd darba vietā esošo iedarbības līmeni, ietver sevī iedarbību ilgumu, darba telpas īpatnību, citus trokšņu avotus utt., piem., iekārtu skaitu un citus blakusesošus procesus.

Drošas darba vietas vērtības ari var mainīties atkarībā no valsts. Taču šai informācijai ir tehniski jāsagatavo lietotājs veikt bīstamības un riska labāku novērtēšanu.

lerobežojiet skañas intensitātes līmeni līdz mini- mumam!

• Izmantojiet tikai nevainojamas ierīces.
• Regulāri apkopiet un tīriet ierīci.
• Pielāgojiet savu darba veidu ierīcei.
• Nepārslogojiet ierīci.
• Ja nepieciešams, uzticiet pārbaudīt ierīci.
• Izslēdziet ierīci, kad to nelietojat.

Piemērotas zāga plātnes

Var lietot visas standarta zāga plātnes ar minimālo ga- rumu 127 mm ar tapiņu vai bez tās.

7. Pirms lietošanas sākšanas

7.1. Izpakošana

• Atveriet iepakojumu un uzmanîgi iznemiet ierîci.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir uzstādīti).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nay bojāti.
• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām.

⚠ BRĪDINĀJUMS

Ierīce un iepakojuma materiāls nav rotajlietas! Bērni nedrīkst rotaļāties ar polimēru materiāla maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

7.2. Vispārējās norādes

• Pirms lietošanas sākšanas pareizi jāuzstāda visi pārseqi un drošības mehānismi.
  • Zāga plātnei jāspēj brīvi griezties.
• levērojiet, lai jau apstrādātajā kokmateriālā nebūtu sveškermenu, piem., naglu vai skrūviu utt.
• Pirms nospiežat ieslēgšanas/izslēgšanas slēdzi, pārliecinieties, vai zāga plātne ir pareizi uzstādīta, un kustīgām dalām ir vieqla gaita.
• Pirms ierīces pievienošanas pārliecinieties, vai datu plāksnītē norādītā informācija sakrīt ar elektrotīkla parametriem.
• Pievienojiet ierīci tikai pie pienācīgi ierīkotās kontaktligzdas ar zemējuma kontaktu, kurai ir vismaz 10 A drošinātājs.

7.3 Finierzāgīša montāža uz darbgalda

Montāžai ir nepieciešams:

• Sešstūrgalvas skrūve M8 (4x)
• Sešstūra uzgrieznis M8 (4x)

- Paliekamais gredzens ∅ 8,4 mm (8x) (nav iekļauts piegādes komplektā)

Izmantoto skrūvju garums mainās atkarībā no galda plātnes biezuma.

⚠ BRĪDINĀJUMS

Savainošanās risks! Pirms jebkādiem montāžas darbiem atvienojiet tīkla kontaktspraudni.

1. Uzstādiet finierzāgīti uz masīva koka darbgalda. Tādējādi var novērst spēcīgu skaņas intensitātes līmeni, ko rada vibrācijas.
2. lezīmējiet urbumus (sk. 5.2. att.).
3. Izurbiet 4 caurumus (diametrs 8 mm) darbgaldā.
4. Saskrūvējiet finierzāgīti ar darbgaldu, izmantojot sešstūrgalvas skrūvi (E) montāzas punktos (3. att. 19. poz.) šādā secībā (5.1. att.):

S Seštūra uzgrieznis
C Paliekamais gredzens
A Finierzāgītis
B Darbgalds
C Paliekamais gredzens
E Sešstūrgalvas skrūve

1. Stingri pievelciet sešstūra uzgriežņus (D).

8. Uzbüve

⚠ BRĪDINĀJUMS

Savainošanās risks! Pirms jebkādiem montāžas darbiem atvienojiet tīkla kontaktspraudni.

8.1. Zāga plātnes aizsarga (5) un piespiedēja (23) montāža (6., 7. att.)

NORÃDE!

Pirms piespiedēja (23) montāžas jānoņem rūpnīcā iepriekš uzstādītā zāga plātne (21) (sk. 8.2. punktu).

1. Nonemiet zāga plātni (21), kā aprakstīts 8.2. punktā.
2. Noņemiet piespiedēju (23) no zāga plātnes aizsarga (5): Pilnīgi atskrūvējiet skrūvi (24), izmantojot krustveida skrūvgriezi (nav iekļauts piegādes komplektā) (sk. 6. att.).
3. levadiet turētāju (4) atverē (sk. 7. att.).
4. Nofiksējiet turētāju (4), izmantojot uzvelmētu skrū-vi (3).
5. Uzstādiet piespiedēju (23) uz zāga plātnes aizsarga (5). lespraudiet skrūvi (24) turētājā (4). Pievelciet skrūvi (24), izmantojot krustveida skrūvgriezi (nav ieklauts piegādes komplektā).

6. Atkārtoti ievietojiet zāga plātni (21), kā aprakstīts 8.2. punktā.

7. Uzmaniet, lai piespiedējs (23) nesaskartos ar zāga plātni (21).

8.1.1. Piespiedēja noregulēšana NORĀDE!

Piespiedējs (23) vienmēr jāpielāgo atbilstoši darba materiāla augstumam. Turklāt darba materiālam nevajadzētu tikt iespiestam, bet gan palikt brīvi kustīgam.

Piespiedējs (23) darbojas kā stiprinājums, nodrošinot to, ka darba materiāls nevarēs tikt parauts uz augšu, sagraujot zāga plātni (21).

1. Atskrūvējiet uzvelmēto skrūvi (3), lai noregulētu piespiedēju (23).
2. Noregulējiet piespiedēju (23) atbilstoši darba materiāla augstumam.
3. Atkārtoti pievelciet uzvelmēto skrūvi (3).

8.2 Zāga plātnes montāža / maiņa (1., 7.-11. att.) ⚠ BRĪDINĀJUMS

Lai nepieļautu savainojumus nejaušas palaišanas dēļ: Pirms zāga plātnes noņemšanas vai nomaiņas vienmēr nospiediet taustiņu “0” un atvienojiet tīkla kontaktspraudni no kontaktligzdas.

8.2.1 Galda ieliktna nonemšana / ievietošana

1. Atskrūvējiet uzvelmēto skrūvi (3).
2. Novietojiet zāga plātnes aizsargu (5) pilnīgi uz augšu.
3. Satveriet zem zāggalda (6) un spiediet galda ieliktni (25) uz augšu.
4. Tagad var nonemt galda ieliktni (25).

Galda ieliktņa (25) ievietošanas laikā ievērojiet zāga spraugas pozīciju. Galda ieliktnis (25) jāievieto tā, kā redzams 8. att. Pretējā gadījumā, veicot slīpos zāgēju-mus, var bojāt ierīci.

8.2.2 Zāga plātnes bez tapiņām nonemšana (opcionāli)

1. Lai nonemtu zāga plātni (21), nonemiet galda ieliktni (25) uz augšu. (sk. 8.2.1. punktu)
2. Vispirms atbrīvojiet spriegojumu, atlokot uz augšu sprostsviru (11). Griežot iespīlēšanas sviru (11) pretēji pulksteņrādītāja virzienam, ir iespējams vairāk samazināt spriegojumu, ja ir nepieciešams.
3. Nospiediet izlici (12) mazliet uz leju (sk. 9. att.).

4. Tad atskrūvējiet augšējo zāga plātnes spīlskrūvi (27).

5. Tagad noturiet zāga plātni, jo citādi tā iekritīs ierīces iekšienē.

6. Atskrūvējiet apakšējo zāga plātnes spīlskrūvi (28), izmantojot iekšējā seštūra atslēgu (22).
7. Nonemiet zāga plātni uz augšu.

8.2.3 Zāga plātnes bez tapiņām ievietošana (opcionāli)

Zāga plātnes zobiem vienmēr jābūt vērstiem uz leju.

1. Nofiksējiet zāga plātni (21) vispirms apakšējā zāga plātnes turētājā (29). Zāga plātnes (21) fiksācijai pievelciet apakšējo zāga plātnes sprostskrūvi (28), izmantojot iekšējā sešstūra atslēgu (22).
2. Nospiediet izlici (12) mazliet uz leju. Nofiksējiet zāga plātnes (21) otru galu augšējā zāga plātnes turētājā (26) (sk. 9. att.).
3. Nofiksējiet zāga plātni (21), izmantojot augšējo zāga plātnes sprostskrūvi (27) (sk. 10. att.).
4. lespilējiet zāga plātni (21) ar sprostsviru (11), atkārtoti spiežot uz leju sprostsviru. Pārbaudiet zāga plātnes (21) spriegojumu. Ja spriegojums ir pārāk mazs, jūs to varat palielināt, griežot pulksteņrādītāja virzienā. Turklāt iepriekš atkārtoti atspriegojiet sprostsviru (11).
5. levietojiet atpakal galda ieliktni (25). (sk. 8.2.1. punktu)

8.2.4. Zāga plātnes ar tapiņām noņemšana

1. Lai nonemtu zāga plātni (21), nonemiet galda ieliktni (25) uz augšu. (sk. 8.2.1. punktu)
2. Vispirms atbrīvojiet spriegojumu, atlokot uz augšu sprostsviru (11). Ja nepieciešams, turpiniet sama-ziniet spriegojumu, griežot pretēji pulksteņrādītāja virzienam.
3. Noturiet zāga plātni un nospiediet izlici (12) mazliet uz leju (sk. 9. att.).
4. Izvelciet zāga plātni no augšējā un apakšējā zāga plātnes turētāja (26/29).

8.2.5. Zāga plātnes ar tapiņām ievietošana

Zāga plātnes zobiem vienmēr jābūt vērstiem uz leju.

1. levadiet zāga plātnes (21) vienu galu caur urbumu galdā. levadiet zāga plātnes (21) tapiņas augšējā un apakšējā zāga plātnes turētāja (26/29) atbilstošajos padzilinājumos.
2. levietojiet zāga plātni (21) vispirms apakšējā zāga plātnes turētājā (29).

3. Nospiediet izlici (12) mazliet uz leju (sk. 9. att.). levietojiet zāga plātni (21) augšējā zāga plātnes turētājā (26).

4. Pārbaudiet zāga plātnes tapiņu pozīciju zāga plātnes turētājos (26/29).

5. lespilējiet zāga plātni (21) ar sprostsviru (11), atkār-toti spiežot uz leju sprostsviru. Pārbaudiet zāga plāt-nes (21) spriegojumu. Ja spriegojums ir pārāk mazs, jūs to varat palielināt, griežot pulksteņrādītāja virzienā. Turklāt iepriekš atkārtoti atspriegojiet sprostsviru (11).
6. levietojiet atpakal galda ieliktni (25). (sk. 8.2.1. punktu)

NORÃDE

Kreisajā pusē atrodas uzglabāšanas kārba (9), kur jūs varat nolikt rezerves zāga plātnes un iekšējā sešstūra atslēgu.

8.3. Zāga plātnes spriegojuma pārbaude ⚠️ BRĪDINĀJUMS

Regulāri un pēc zāga plātnes ievietošanas pārbaudiet plātnes spriegojumu.

lespīlējiet zāga plātni pēc tās montāžas, spiežot uz leju sprostsviru (11).

Ja plātnes spriegojums ir pārāk mazs vai pārāk liels, rīkojieties šādi:

• Atlokiet sprostsviru (11) uz augšu.
• Grieziet sprostsviru (11) pulksteŋrādītāja virzienā, lai palielinātu spriegojumu un pretēji pulksteŋrādītāja virzienam, lai samazinātu.
• Spiediet sprostsviru (11) atkal uz leju, lai nofiksētu iestatījumu.

Zāga plātnei, “paraustot” aiz tās, pareiza spriegojuma gadījumā vajadzētu izvadīt augstu skaņu, kā stīgai.

8.4 Lenka skalas preciza regulēšana (12.; 12.1. att.) IEVĒRĪBAI

Pārbaudiet lenka skalas iestatījumu, pirms strādājat ar ierīci.

1. Atskrūvējiet regulēšanas skrūves (35) sprostuzgriezni, izmantojot viengala uzgriežņu atslēgu SW8 (nav iekļauta piegādes komplektā).
2. Regulējot zāggaldu, izmantojiet 90° stūreni (30) (nav iekļauts piegādes komplektā). Pielieciet to pie zāggalda un zāga plātnes (12. att.).
3. Atskrūvējiet rievoto uzgriezni (14). Pārvietojiet regulēšanas skrūvi (35) tiktāl, līdz lenķis starp zāga plātni (21) un zāggaldu (6) sasniedz 90°.
4. Atkārtoti pievelciet rievoto uzgriezni (14) un regulēšanas skrūves (35) sprostuzgriezni.

5. Atskrūvējiet skrūvi (31) un pagrieziet rādītāju (32) uz 0° atzīmi.

6. Veiciet izmēginājuma zāgējumu. Pārbaudiet darba materiāla lenķi ar lenķmēru. Ja nepieciešams, pie-regulējiet rādītāju (32).

8.5. Nopūšanas ierīces montāža (8. att.)

1. Pārliecinieties, vai zāga plātnes aizsargs (5) ir at-locīts uz leju.
2. Uzskrūvējiet nopūšanas ierīci (1) pulksteņrādītāja virzienā uz turētāja (2), kā parādīts 8. att.

8.6. Skaidu nosūkšanas iekārta (13. att.) IEVĒRĪBAI!

Lietojiet ražojumu tikai ar piemērotu skaidu nosūkšanas iekārtu. Neizmantojiet sadzīves putekļu sūcēju.

Pievienojiet piemērotu skaidu nosūkšanas iekārtu (nav iekļauta piegādes komplektā) pie nosūkšanas īscaurules (15) (sk. 13. att., attēls piemēra veidā).

IEVĚRĪBAI!

Regulāri pārbaudiet un tīriet nosūkšanas kanālus.

9. Vadība

⚠️ levērībai!

Pirms lietošanas sākšanas noteikti pilnīgi uzstā-diet ierīci!

9.1. Vispārējās norādes

• Zāgis automātiski nezāgē kokmateriālu. Lietotājs nodrošina zāgēšanu, ievadot kokmateriālu kustīga-jā zāga plātnē.
  • Zobi zāgē kokmateriālu tikai lejup gājienā.
• Kokmateriāls lēnām jāievada zāga plātnē, jo zāga plātnes zobi ir loti mazi.
• Katrai personai, kura vēlas rīkoties ar zāgi, ir nepieciešams zināms apmācības periods. Šajā laikā noteikti salūzīs vairākas plātnes.
• Biezāku kokmateriālu gadījumā īpaši jāievēro, lai zāḍa plātne netiktu locīta vai saškiebta.
• Izmantojot uzmanīgu darba metodi, palielina zāga plātnes darbmūžu.

9.2. Vājstrāvas drošinātājs (7)

Vājstrāvas drošinātājs (7) ir ievietots rūpnīcā, un tas nav jāuzstāda. Ja ir bojāts vājstrāvas drošinātājs (7), rīkojieties, kā aprakstīts 12.2.4. punktā.

9.3. leslēgšanas / izslēgšanas slēdzis (16)

- leslēgšana: Nospiediet taustiņu "I".

- Izslēgšana: Nospiediet taustinu "0".

- leslēgšana: Nospiediet taustinu "I". - Izslēgšana: Nospiediet taustinu "0".

IEVĚRĪBAI

Ierīce ir aprīkota ar drošības slēdzi pret atkārtotu ie- slēgšanu pēc sprieguma krituma.

Ja finierzāgītis ir ieslēgts, un tiek pārtraukta strāvas padeve tīklā, finierzāgītis paliek izslēgts, pat tad, ja strāvas padeve ir atjaunota. leslēgšanai atkārtoti nospiediet taustinu “I”.

9.4. Darba lampas lietošana (4. att.)

Nospiediet ieslēgšanas / izslēgšanas slēdzi (20), lai ieslēgtu un izslēgtu darba lampu (19).

9.5. Gājienu skaita regulators (2. att.)

Izmantojot gājienu skaita regulatoru (17), jūs varat no-regulēt gājienu skaitu atbilstoši zāgējamam materiā-lam. Mīkstam materiālam mēs iesakām lielu gājienu skaitu, cietam materiālam – zemu gājienu skaitu. Grie-ziet gājienu skaita regulatoru (17) pulksteņrādītāja vir-zienā, jūs palielināt gājienu skaitu. Griežot pretēji pulk-steņrādītāja virzienam, jūs samazināt gājienu skaitu.

9.6. lekšējo zāgējumu veikšana

Ar šo finierzāgīti ir iespējami iekšējie zāgējumi darba materiālos, nesabojājot darba materiālu ārpusi vai apkārtmēru.

1. Nonemiet zāga plātni (21), kā aprakstīts 8.2. punktā.
2. Izurbiet caurumu darba materiālā.
3. Novietojiet darba materiālu ar urbumu virs galda ieliktņa (25) atveres uz zāggalda (6).
4. Uzstādiet zāga plātni (21) (kā aprakstīts 8.2. punktā) caur urbumu darba materiālā un noregulējiet plātnes spriegojumu.
5. Pēc iekšējā zāgējuma pabeigšanas noņemiet zāga plātni (21) no plātnes turētājiem (kā aprakstīts 8.2. punktā).
6. Nonemiet darba materiālu no galda.

9.7. Slipo zāgējumu veikšana (14. att.) ⚠️ BRĪDINĀJUMS

Esiet ārkārtīgi uzmanīgs, veicot slīpos zāgējumus. No- liecot zāggaldu, tiek veicināta noslīdēšanas. Pastāv savainošanās risks.

1. Lai veiktu slīpos zāgējumus, atbilstoši pielāgojiet uz piespiedēja (23) uzstādītā zāga plātnes aizsarga (5) atstatumu līdz darba galdam.
2. Pagrieziet galdu, atskrūvējot rievoto uzgriezni (14) un sagāžot zāggaldu (6) vajadzīgajā pozīcijā.
3. Pievelciet rievoto uzgriezni (14).

10. Pieslēgšana elektrotīklam

Uzstādītais elektromotors ir pievienots darbam gatavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem.

Klienta elektrotikla pieslēgumam un izmantotajam pagarinātājam jāatbilst šiem noteikumiem.

Bojāts elektropieslēguma vads

Elektropieslēguma vadiem bieži rodas izolācijas bojā- jumi.

To iemesli var būt šādi:

• saspiestas vietas, ja pieslēguma vadi stiepjas caur logu vai durvju ailu;
• pārlocījuma vietas pieslēguma vada nepareizas no- stiprināšanas vai izvietošanas dēļ;
• griezuma vietas pieslēguma vada pārbraukšanas dēl;
• izolācijas bojājumi, izraujot no sienas kontaktligzdas;
• plaisas izolācijas novecošanās dēļ.

Šādus bojātus elektropieslēguma vadus nedrīkst izman- tot, un izolācijas bojājumu dēļ tie ir bīstami dzīvībai.

Regulāri pārbaudiet savienošanas vadus, vai tiem nav bojājumu. levērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam.

Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem.

Izmantojiet tikai savienošanas vadus ar markējumu H 05 VV-F.

Tipa markējuma uzdrukātais teksts uz savienošanas vada ir obligāts.

Mainstrāvas motors

Tīkla spriegumam jābūt 220-240 V\~.

Pagarinātājiem līdz 25 m garumam jābūt 1,5 kvadrāt-milimetru škērsgriezumam.

Elektriskā aprīkojuma pieslēgumus un labošanas darbus drīkst veikt tikai kvalificēts elektriķis.

Jautājumu gadījumā norādiet šādus datus:

• motora strāvas veids;
• lerīces datu plāksnītē norādītie dati

Pievienošanas veids Y

Ja tiek sabojāts šīs ierīces tīkla pieslēguma vads, ražotājam vai tā servisa dienestam vai tamlīdzīgi kvalificētai personai tas jānomaina, lai nepieļautu bīstamību.

11. Transportēšana

• Transportējiet elektroinstrumentu, paceļot aiz šim nolūkam paredzētajiem padzījinājumiem statnē un motora pārsegā.
• Nekad neizmantojiet rīcībai vai transportēšanai aiz-sarqmehānismus.
• Uzmaniet, lai transportēšanas laikā zāga plātnes vienpusēji iestiprinātā daļa būtu nosegta, piem., ar aizsargmehānismu.

12. Tīrīšana, apkope un rezerves daju pasūtīšana

⚠ BRĪDINĀJUMS

Vienmēr izslēdziet zāgi un atvienojiet tikla kontakt-spraudni pirms jebkādiem apkopes un tīrīšanas darbiem.

12.1. Tīrīšana

Uzturiet aizsargmehānismus, gaisa spraugas un motora korpusu tīru no putekliem un netīrumiem, cik vien tas ir iespējams. Mēs iesakām tīrīt ierīci tieši pēc katras lietošanas reizes.

12.1.1. Tīrīšana no ārpuses

• Regulāri tīriet ierīci ar mitru drānu un mazliet škīdro ziepju.
• Neizmantojiet tīrīšanas vai škīdināšanas līdzekļus. Tie var sabojāt ierīces plastmasas dalas.
• Uzmaniet, lai ūdens nevarētu ieklūt ierīces iekšienē.

12.1.2. Tīrīšana iekšpusē (15. att.)

1. Atveriet uzglabāšanas kārbu (9).
2. Iznemiet skrüvi (34).
3. Atskrūvējiet skrūvi (33).
4. Nonemiet pârsegu (8).
5. Izpūtiet ierīces iekšpusi ar zemā spiediena sa- spiesto gaisu.
6. Atkārtoti piestipriniet pārsegu (8).
7. Nofiksējiet skrūvi (33).
8. levietojiet atpakal skrūvi (34) un pievelciet to.
9. Aizveriet uzglabāšanas kārbu (9).

12.2. Apkope

12.2.1. Gultni (1. att./10. poz.)

leellojiet virziena rullīšu gultņu ligzdas (10) vēlākais pēc aptuveni 25-30 darba stundām ar augstvērtīgu mašīnu ziežvielu.

12.2.2. Ogles sukas

Pārmērīgas dzirksteļošanas gadījumā uzticiet ogles suku pārbaudi veikt kvalificētam elektrikim.

IEVĚRĪBAI

Ogles sukas drīkst nomainīt tikai kvalificēts elektrikis.

12.2.3. Tikla barošanas kabelis

Ja tīkla barošanas kabelis ir izplēsts, iegriezts vai ci- tādā veidā bojāts, to nekavējoties vajadzētu nomainīt.

12.2.4. Vājstrāvas drošinātāja nomaiņa (16. att.)

Ja ir bojāts vājstrāvas drošinātājs (7), tas jānomaina ar tāda paša tipa vājstrāvas drošinātāju 5 A/250 V (ø 5 x 20 mm).

⚠ BRĪDINĀJUMS

Nepārvienojiet vājstrāvas drošinātāju (7)! Neievietojiet cita tipa drošinātājus! Tas var radīt ierīces bojājumus.

12.3. Servisa informācija

Jäievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli.

Nodilstošas detaljas*: Ogles sukas, zāga plātne, galda ieliktnis

* nav obligāti iekļauts piegādes komplektā!

12.4. Rezerves daļu pasūtīšana

Veicot rezerves daļu pasūtīšanu (izmantojot servisa operatīvā atbalsta līniju), jānorāda šāda informācija:

• lerīces tips
• lerīces preces numurs (jāizlasa uz iepakojuma vai instrukcijā)

Rezerves daļas un piederumus saņemsiet mūsu servisa centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

13. Glabāšana

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. Optimālā glabāšanas temperatūra ir 5-30°C. Glabājiet elektro-instrumentu originālajā iepakojumā.

14. Utilizācija un otrreizēja izmantošana

Norādes par iepakojumu

Iepakojuma materiāli ir pārstrādā- jami. Utilizējiet iepakojumus at- bilstoši apkārtējās vides prasībām.

Norādes par Vācijas elektrisko un elektronisko iekārtu likumu (ElektroG)

Nolietotās elektriskās un elektroniskās iekārtas nedrīkst izmest sadzīves atkritumos, bet gan tās jānodod škirošanas vai utilizācijas punktā!

• Nolietotās baterijas vai akumulatori, kas nav nekus-tīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vāci-jas likums par baterijām.
• Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.
• Gala lietotājs patstāvīgi ir atbildīgs par savu personī-go datu dzēšanu no utilizējamajās nolietotās iekārtas!
• Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utilizēt sadzīves atkritumos.

• Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās:

• Publiski-tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi)

• Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uznēmumiem ir uzlikts par pienākumu veikt pieņemšanu atpakal, vai tie sniedz šādu pakalpojumu brīvprātīgi.
• Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekārtas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savākšanas vietā jūsu tuvumā.
• Citas ražotāja un izplatītāja papildu pienemšanas atpakal' prasības uzzināsiet attiecīgajā klientu servisā.

- Ja ražotājs veic jaunas elektroiekārtas piegādi privātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.

- Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasības attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.

15. Traucējumu novēršana

⚠ BRĪDINĀJUMS

Vienmēr izslēdziet zāgi un atvienojiet tīkla kontaktspraudni pirms jebkādiem apkopes un tīrīšanas darbiem.

Traucējums lespējamais cēlonis Novēršana
Zāga plātne bez tapiņām atvienojas pēc motora izslēgšanas	Pārāk viegli pievilkta zāga plātnes sprostskrūve (27/28)	Stingri pievelciet zāga plātnes sprostskrūvi (27/28)
Motors nesāk darboties Tīkla drošinātāja atteice Pārbaudiet tīkla drošinātāju
			Bojāts pagarinātāja vads Nomainiet pagarinātāja vadu
			Bojāts vājstrāvas drošinātājs Pārbau diet vājstrāvas drošinātāju un, ja nepieciešams, nomainiet ar tāda paša tipa vājstrāvas drošinātāju.
			Motora vai slēdža pieslēgumi nav kārtībā	Laujiet pārbaudīt kvalificētam elektrikim
			Bojāts motors vai slēdzis Laujiet pārbaudīt kvalificētam elektrikim
Salūzt zāga plātnes Nepare zi iestatīts spriegojums lestatiet pareizo spriegojumu
			Pārāk liela slodze Lēnāk pievadiet sagatavi
			Nepareizs zāga plātnes tips lzmantojiet pareizas zāga plātnes
			Sagatave nav taisni vadīta Nepieļaujiet sānu spiedienu
Zāga plātne beidz svārstīties, nav taisni ieregulēta.	Stiprinājumi nav izlīdzināti Atskrūvējiet skrūves, ar kurām ir nostiprināti tu-rētāji. Novietojiet stiprinājumus vertikālā pozīcijā un atkal pievelciet skrūves.

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atlīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daju, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detaļu uzstādīšanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT
