MANUAL DE UTILIZADOR SD1600V SCHEPPACH

Serra de recortarTradução do manual de operação original

Explicação dos símbolos no aparelho A utilização de símbolos neste manual serve para chamar a sua atenção para potenciais riscos. Os símbolos de segurança e explicações associadas devem ser bem compreendidos. Os avisos em si não eliminam quaisquer riscos e não substituem medidas corretas para a prevenção de acidentes. Aviso! Leia o manual de instruções para minimizar o risco de ferimentos! Utilize óculos de proteção. Durante o trabalho, faíscas e lascas, aparas e pós ejetados pelo aparelho poderão provocar cegueira. Usar proteção auditiva. O ruído pode causar perda de audição. Use uma máscara de proteção contra poeiras. O tratamento de madeira e outros materiais pode gerar poeiras nocivas à saúde. Não deve ser tratado material com amianto! Atenção! perigo de ferimentos! Não pegue na lâmina de serra em funcionamento! O produto cumpre as diretivas europeias em vigor. O produto está em conformidade com as diretrizes sérvias aplicáveis. m Atenção! Nestas instruções de operação, assinalámos as secções que dizem respeito à sua segurança com este símbolo.www.scheppach.com

Conteúdo: Página: 1. Introdução .......................................................................................................... 99

2. Descrição do aparelho (g. 1-16) ...................................................................... 99

3. Âmbito de fornecimento..................................................................................... 100

4. Utilização correta ............................................................................................... 100

5. Indicações de segurança .................................................................................. 100

6. Dados técnicos .................................................................................................. 103

7. Antes da colocação em funcionamento ............................................................ 104

• 8. Estrutura p. 105
• 9. Operação p. 107
• 10. Ligação elétrica p. 108
• 11. Transporte p. 109

12. Limpeza, manutenção e encomenda de peças sobresselentes ...................... 109

13. Armazenamento ................................................................................................ 110

14. Eliminação e reciclagem.................................................................................... 110

Para além das indicações de segurança incluídas nes- te manual de instruções e dos regulamentos especiais do seu país, devem ser cumpridas as regras técnicas geralmente reconhecidas para a operação de máqui- nas idênticas. Não assumimos qualquer responsabilidade por aci- dentes ou danos que advenham do não cumprimento deste manual de instruções e das indicações de se- gurança.

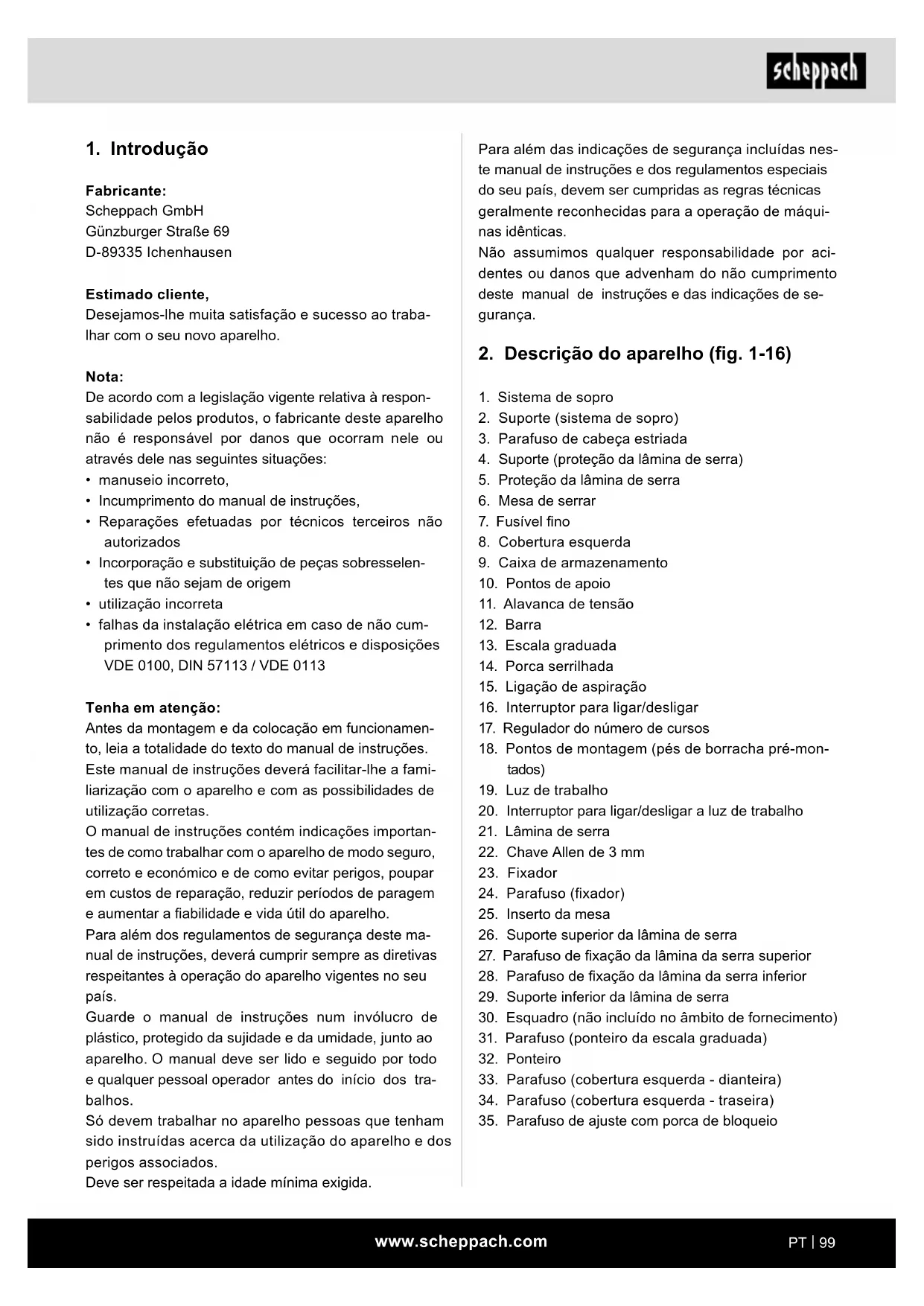

2. Descrição do aparelho (g. 1-16)

3. Parafuso de cabeça estriada

4. Suporte (proteção da lâmina de serra)

5. Proteção da lâmina de serra

8. Cobertura esquerda

11. Alavanca de tensão

14. Porca serrilhada

15. Ligação de aspiração

20. Interruptor para ligar/desligar a luz de trabalho

26. Suporte superior da lâmina de serra

27. Parafuso de xação da lâmina da serra superior

28. Parafuso de xação da lâmina da serra inferior

29. Suporte inferior da lâmina de serra

30. Esquadro (não incluído no âmbito de fornecimento)

31. Parafuso (ponteiro da escala graduada)

33. Parafuso (cobertura esquerda - dianteira)

34. Parafuso (cobertura esquerda - traseira)

35. Parafuso de ajuste com porca de bloqueio

Fabricante: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Estimado cliente, Desejamos-lhe muita satisfação e sucesso ao traba- lhar com o seu novo aparelho. Nota: De acordo com a legislação vigente relativa à respon- sabilidade pelos produtos, o fabricante deste aparelho não é responsável por danos que ocorram nele ou através dele nas seguintes situações:

• Incumprimento do manual de instruções,

• Reparações efetuadas por técnicos terceiros não autorizados

• Incorporação e substituição de peças sobresselen- tes que não sejam de origem

• utilização incorreta

• falhas da instalação elétrica em caso de não cum- primento dos regulamentos elétricos e disposições

VDE 0100, DIN 57113 / VDE 0113

Tenha em atenção: Antes da montagem e da colocação em funcionamen- to, leia a totalidade do texto do manual de instruções. Este manual de instruções deverá facilitar-lhe a fami- liarização com o aparelho e com as possibilidades de utilização corretas. O manual de instruções contém indicações importan- tes de como trabalhar com o aparelho de modo seguro, correto e económico e de como evitar perigos, poupar em custos de reparação, reduzir períodos de paragem e aumentar a abilidade e vida útil do aparelho. Para além dos regulamentos de segurança deste ma- nual de instruções, deverá cumprir sempre as diretivas respeitantes à operação do aparelho vigentes no seu país. Guarde o manual de instruções num invólucro de plástico, protegido da sujidade e da umidade, junto ao aparelho. O manual deve ser lido e seguido por todo e qualquer pessoal operador antes do início dos tra- balhos. Só devem trabalhar no aparelho pessoas que tenham sido instruídas acerca da utilização do aparelho e dos perigos associados. Deve ser respeitada a idade mínima exigida.www.scheppach.com

Riscos residuais Mesmo que opere corretamente esta ferramenta elétrica, existem sempre riscos residuais. Os se- guintes perigos podem ocorrer em conexão com a construção e versão desta ferramenta elétrica:

• Podem surgir lesões pulmonares, se não for usada uma máscara de proteção contra poeiras adequada.

• Podem surgir lesões auditivas, se não for usada pro- teção auditiva adequada.

• Risco de acidentes através do contacto manual com a região de corte não coberta da máquina.

• Inclinação das peças devido a superfície de apoio insuciente.

• Entrada em contacto com a ferramenta de corte.

• Projeção de pedaços de ramos e partes de peças.

5. Indicações de segurança

5.1 Indicações de segurança gerais para aparelhos

elétricos m AVISO Ao usar ferramentas elétricas, devem ser considera- das as seguintes medidas de segurança básicas para a proteção contra choque elétrico e risco de ferimentos e de incêndio. Leia todas estas notas antes de utilizar a ferramenta elétrica e guarde as indicações de segurança num lo- cal seguro.

1. Segurança no posto de trabalho

a) Mantenha a sua área de trabalho limpa e bem iluminada. Desordem ou áreas de trabalho não iluminadas podem provocar acidentes. b) Não trabalhe com a ferramenta elétrica num ambiente potencialmente explosivo, no qual estejam presentes líquidos inamáveis, gases ou poeiras. As ferramentas elétricas geram faís- cas, que podem inamar a poeira ou os vapores. c) Mantenha as crianças e outras pessoas afas- tadas enquanto usa a ferramenta elétrica. Em caso de distração, pode perder o controlo da fer- ramenta elétrica.

• Proteção da lâmina de serra (5) com xador (23)

• Tradução do manual de instruções original

4. Utilização correta

A serra de recortar serve para cortar madeiras angu- lares e outros materiais, tais como plexiglas, plástico reforçado com bra de vidro, borracha, couro e cortiça. Não utilize a serra para cortar material redondo. O ma- terial redondo torna-se facilmente angular. perigo de ferimentos! Podem ocorrer projeções de peças! O aparelho só deve ser utilizado para o seu propósito especicado. Qualquer outra utilização é considerada incorreta. Os danos ou ferimentos daí resultantes se- rão da responsabilidade da entidade operadora/opera- dor e não do fabricante. Tenha em atenção que os nossos aparelhos não foram desenvolvidos para utilização em ambientes comer- ciais, artesanais ou industriais. Não assumimos qual- quer garantia, se o aparelho for utilizado em ambientes comerciais, artesanais, industriais ou equivalentes.

• Só devem ser utilizadas lâminas de serra adequa- das à máquina.

• Faz igualmente parte da utilização correta o cum- primento das indicações de segurança, assim como das instruções de montagem e das indicações de operação no manual de instruções.

• As pessoas que operem ou mantenham a máquina deverão ser familiarizadas com a mesma e ser ins- truídas relativamente aos perigos possível.

• Para além disso, devem ser estritamente cumpridos os regulamentos de prevenção de acidentes vigentes.

• Devem ser seguidas todas as restantes regras ge- rais relativas às áreas de medicina do trabalho e de segurança.

• Qualquer alteração na máquina exclui o fabricante de toda e qualquer responsabilidade por danos daí resultantes.www.scheppach.com

c) Evite uma colocação em funcionamento invo- luntária. Assegure-se de que a ferramenta elé- trica está desligada antes de a ligar à fonte de alimentação e/ou à bateria, receber corrente ou transportá-la. Se tiver o dedo no interruptor quando estiver a transportar a ferramenta elétrica ou se conetar a ferramenta elétrica à fonte de ali- mentação, isso pode causar um acidente. d) Remova as ferramentas de ajuste ou as chaves de caixa antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontre numa peça rotativa da ferramenta elétrica pode causar ferimentos. e) Evite uma posição do corpo anormal. Certi- que-se de que se coloca numa posição se- gura e que mantém o equilíbrio em todos os momentos. Assim, controla melhor a ferramenta elétrica em situações inesperadas. f) Use vestuário de trabalho adequado. Não use roupas largas ou joalharia. Mantenha o cabelo e a roupa afastados de peças móveis. Roupa larga, joalharia ou cabelos longos podem ser cap- turados por peças móveis. g) Se puderem ser montados equipamentos de aspiração e recolha de pó, certique-se de que estes estão ligados e são usados correta- mente.A utilização de uma aspiração de pó pode reduzir riscos devido a pó. h) Não se sinta seguro e nunca transgrida as re- gras de segurança para ferramentas elétricas, mesmo se estiver familiarizado com a ferra- menta elétrica após uso frequente. A atuação descuidada pode provocar lesões graves, dentro em frações de segundos.

4. Utilização e manuseio da ferramenta elétrica

a) Não sobrecarregue a ferramenta elétrica. Utili- ze a ferramenta elétrica adequada para o seu trabalho. Com a ferramenta elétrica correta, tra- balha melhor e de forma mais segura na gama de desempenho especicada. b) Não utilize qualquer ferramenta elétrica cujo interruptor esteja defeituoso. Uma ferramenta elétrica que já não possa ser ligada ou desligada é perigosa e tem de ser reparada. c) Desconete a cha da tomada e/ou remova a bateria antes de efetuar quaisquer ajustes no aparelho, trocar insertos da ferramenta ou guardar a ferramenta elétrica. Esta medida de precaução impede o arranque involuntário da fer- ramenta elétrica.

2. Segurança elétrica

a) A cha de ligação da ferramenta elétrica tem de caber na tomada. A cha não deve ser mo- dicada de forma alguma. Não utilize qualquer cha de adaptador em conjunto com ferra- mentas elétricas com ligação à terra. As chas inalteradas e as tomadas adequadas diminuem o risco de um choque elétrico. b) Evite o contacto do corpo com superfícies liga- das à terra, como tubos, aquecedores, fogões e frigorícos. Existe um risco elevado de choque elétrico se o seu corpo estiver ligado à terra. c) Mantenha as ferramentas elétricas afastadas de chuva e humidade. A penetração de água na ferramenta elétrica aumenta o risco de um choque elétrico. d) Não use o cabo de ligação para transportar ou suspender a ferramenta elétrica ou para desli- gar a cha da tomada. Mantenha o cabo de liga- ção afastado de calor, óleo, bordas aadas ou peças móveis. Cabos de ligação danicados ou enrolados aumentam o risco de um choque elétrico. e) Ao trabalhar com uma ferramenta elétrica ao ar livre, use apenas linhas de prolongamento que também sejam adequados para utilização no exterior. A utilização de uma linha de prolon- gamento adequada para a área exterior diminui o risco de um choque elétrico. f) Se for inevitável a operação da ferramenta elé- trica num ambiente húmido, use um disjuntor diferencial. A utilização de um disjuntor diferen- cial diminui o risco de um choque elétrico.

3. Segurança das pessoas

a) Mantenha-se atento, concentre-se no que está a fazer e proceda com sensatez ao trabalho com uma ferramenta elétrica. Não utilize qual- quer ferramenta elétrica se estiver com sono ou sob a inuência de álcool, drogas ou me- dicamentos. Um instante de descuido durante a utilização da ferramenta elétrica pode provocar lesões graves. b) Utilize sempre equipamentos de proteção pessoal e óculos de proteção. A utilização de equipamentos de proteção pessoal, como másca- ra antipoeira, sapatos de segurança antiderrapan- tes, capacete de proteção ou proteção auditiva, dependendo do tipo e uso da ferramenta elétrica, reduz o risco de ferimentos.www.scheppach.com

5.2 Indicações de segurança especiais

• Em caso de emergência, desligue diretamente a máquina e retire a cha de rede.

• Siga todas estas indicações antes e durante os tra- balhos com a serra.

• Não utilize a serra para serrar lenha.

• A máquina está equipada com um interruptor de se- gurança contra a reativação após uma quebra de tensão.

• Se for necessário um cabo de extensão, certique- -se de que a respetiva secção transversal é su- ciente para o consumo energético da serra. Secção transversal mínima 1,5 mm

• As pessoas que realizam trabalhos na máquina não podem ser distraídas por outros.

• As lâminas de serra não podem, em caso algum, ser travadas através de pressão lateral depois de o acionamento ter sido desligado.

• Instale apenas lâminas de serra bem aadas, sem rachas e não deformadas.

• As lâminas de serra defeituosas devem ser substi- tuídas de imediato.

• Não utilize lâminas de serra que não correspondam às características indicadas nestas instruções de funcionamento.

• Deve-se certicar de que todos os dispositivos que cobrem a lâmina de serra funcionam na perfeição.

• Os dispositivos de segurança na máquina não po- dem ser desmontados ou inutilizados.

• Os dispositivos de proteção danicados ou defeituo- sos devem ser substituídos imediatamente.

• Não corte peças demasiado pequenas para conse- guir agarrá-las com a mão.

• Não carregar a máquina ao ponto de esta parar.

• Prima sempre a peça rmemente contra a superfí- cie de trabalho.

• Nunca remova pedaços ou aparas soltos ou ainda peças de madeira emperradas com a lâmina de ser- ra em movimento.

• Desligue a máquina para eliminar falhas na ferra- menta de colocação obstruída. retire a cha de rede. Remova a obstrução. Atenção! Perigo de feri- mentos devido à lâmina de serra! Use luvas de pro- teção! Execute um ensaio sem peça. Certique-se de que não ocorrem vibrações ou ruídos invulgares. Se tal for o caso, desligue o aparelho e entre em contacto com o fabricante. d) Guarde as ferramentas elétricas não utiliza- das fora do alcance de crianças. Não permita a utilização desta ferramenta elétrica a pessoas que não estejam familiarizadas com ela ou não tenham lido estas instruções. As ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes. e) Realize a manutenção das ferramentas elétri- cas das ferramentas de colocação com cuida- do. Verique se as peças móveis funcionam na perfeição e não cam presas, se peças estão partidas ou danicadas de forma a prejudicar a função da ferramenta elétrica. Mande repa- rar peças danicadas antes da utilização da ferramenta elétrica. Muitos acidentes são causa- dos por ferramentas elétricas com a manutenção mal realizada. f) Mantenha as suas ferramentas de corte aa- das e limpas. Ferramentas de corte com arestas de corte aadas tratadas com cuidado emperram menos e são mais fáceis de usar. g) Utilize ferramentas elétricas, acessórios, fer- ramentas de ajuste, etc. de acordo com estas instruções. Tome em consideração as condi- ções de trabalho e a atividade a ser realizada. A utilização de ferramentas elétricas para aplica- ções que não sejam as previstas pode conduzir a situações perigosas. h) Mantenha as pegas e superfícies para se- gurar secas, limpas e livres de óleo e massa lubricante. Em situações imprevistas, pegas e superfícies de pegar escorregadias não permitem uma operação e controlo seguro da ferramenta elétrica.

a) A ferramenta elétrica só deve ser reparada por pessoal especializado, usando somente peças sobresselentes de origem. Assim assegura-se que a segurança da ferramenta elétrica é mantida. m AVISO Esta ferramenta elétrica cria um campo eletromagné- tico durante o funcionamento. Esse campo poderá, sob determinadas circunstâncias, afetar implantes médicos ativos e passivos. Para reduzir o risco de feri- mentos graves ou mortais, recomendamos às pessoas com implantes médicos que consultem o seu médico e o fabricante do seu implante antes de operarem a ferramenta elétrica.www.scheppach.com

• Utilize sempre óculos de proteção.

• Mantenha os dedos a uma distância segura da lâ- mina de serra.

• Guie a peça de modo seguro e rme e nunca a deixe solta.

• Nunca abandone o posto de trabalho sem desligar antes a serra.

• Não deixe que a sua familiaridade com a serra provoque momentos de negligência. A negligência poderá resultar em ferimentos graves, mesmo após apenas algumas frações de segundo. Guarde bem estas indicações de segurança.

Tensão de rede 220-240 V~/50 Hz Potência absorvida 80 W (S1*) 120 W (S6 30%**) Número de cursos 500-1700 rpm Movimento de curso 12 mm Base de apoio 630 x 295 mm Mesa orientável 0° a 45° para a es- querda Tamanho da mesa 415 x 255 mm Comprimento aprox. da lâmina de serra 134 mm Alcance 406 mm Altura de corte máx. a 0° 50 mm Altura de corte máx. a 45° 22 mm Peso 12.0 kg Reservados os direitos a alterações técnicas! *Modo de operação S1: operação contínua com carga constante **Modo de operação S6 30%: operação contínua com carga intermitente (duração de ciclo de 10 min). Para que o motor não aqueça para além dos limites permitidos, ele deve ser operado du- rante 30% da duração de ciclo à potência nominal in- dicada e de seguida durante 70% da duração de ciclo sem carga.

• Realizar trabalhos de conversão, bem como de ajuste, medição e limpeza apenas com o motor des- ligado. retire a cha de rede.

• Antes de ligar, verique se a chave e as ferramentas de ajuste foram retiradas.

• No caso de abandonar o local de trabalho, desligar o motor e retirar a cha da tomada.

• As instalações elétricas, as reparações e os traba- lho s de manutenção só podem ser realizados por pessoal especializado.

• Todos os dispositivos de proteção e segurança de- vem voltar a ser montados imediatamente após a conclusão dos trabalhos de reparação ou manuten- ção.

• As indicações de segurança, trabalho e manuten- ção do fabricante, bem como as dimensões que constam dos Dados Técnicos devem ser observa- dos.

• Os regulamentos de prevenção de acidentes apli- cáveis e as restantes regras técnicas de segurança geralmente aceites devem ser observados.

• A serra só se adequa à montagem em recintos fe- chados.

• As peças que sejam mais pequenas do que a pro- teção da lâmina de serra podem levar a ferimentos nas mãos e dedos. Utilize meios auxiliares adequa- dos!

• Evite posições das mãos tensas ao guiar a peça e posições que levem a mão diretamente para a lâmi- na de serra em caso de escorregamento.

• Insira sempre a lâmina de serra de modo a que os dentes apontem para baixo, para a mesa de serrar.

• Ajuste sempre a tensão da lâmina correta, para im- pedir um arranque das lâminas de serra.

• Seja especialmente cuidadoso ao cortar material com pers de corte irregulares.

• Ao puxar-se a peça para trás, os dentes poderão en- ganchar-se no traço de corte, especialmente se as aparas de serragem obstruírem o traço. Neste caso deve desligar a serra, retirar a cha de rede, abrir o traço de corte com uma cunha e retirar a peça.

• Nunca abandone o posto de trabalho sem desligar antes a serra. Espere até que a serra se imobilize.

• Não coloque, cole nem monte peças na mesa de trabalho com a serra em funcionamento.

• Ligue a serra só após a mesa de trabalho estar livre de restos de material e ferramentas. Deixe na mesa de trabalho apenas a peça a ser trabalhada e even- tuais meios auxiliares (cunhas).www.scheppach.com

Contudo, os valores áveis no posto de trabalho po- dem variar de país para país. No entanto, as informa- ções permitem ao utilizador uma melhor avaliação do perigo e do risco. Limite a geração de ruído a um mínimo!

• Utilize apenas aparelhos em estado perfeito.

• Faça a manutenção e a limpeza do aparelho regu- larmente.

• Adapte sua forma de trabalho ao aparelho.

• Não sobrecarregue o aparelho.

• Se necessário, mande vericar o aparelho.

• Desligue o aparelho se este não estiver a ser uti- lizado. Lâminas de serra adequadas Podem ser utilizadas todas as lâminas de serra co- muns no mercado com um comprimento mínimo de 127 mm com e sem pino.

7. Antes da colocação em funciona-

• Abra a embalagem e retire cuidadosamente o apa- relho.

• Remova o material de embalamento, assim como as xações de embalamento e transporte (se pre- sentes).

• Verique se o âmbito de fornecimento está completo.

• Inspecione o aparelho e os acessórios quanto a da- nos de transporte.

• Guarde a embalagem até ao m do período de ga- rantia, se possível. m AVISO O aparelho e o material de embalamento não são brinquedos! Crianças não deverão brincar com sacos de plástico, películas e peças pequenas! Risco de ingestão e asxia!

• Antes da colocação em funcionamento, todas as co- berturas e dispositivos de segurança devem estar instalados corretamente.

• A lâmina de corte deve poder girar livremente.

• Observar a madeira já processada quando a corpos estranhos, como por ex. pregos ou parafusos, etc.

• Antes de ligar/desligar, certique-se de que a lâmi- na de serra está montada corretamente e as peças móveis se movem sem problemas. Valores de emissão de ruído Ruído Os valores de ruído foram determinados de acordo com a norma EN 61029. Usar proteção auditiva. O ruído pode causar perda de audição. Nível de pressão sonora L

3 dB Nível de potência sonora L

3 dB Valor da emissão de vibrações

• O valor de emissão de vibrações indicado foi me- dido de acordo com um processo de teste normali- zado e pode ser utilizado para comparar uma ferra- menta elétrica com outra;

• O valor da emissão de vibrações indicado pode também ser usado para uma primeira avaliação da carga (de vibrações).

• O valor real de emissão de vibrações poderá diver- gir do valor indicado durante a utilização da ferra- menta elétrica, consoante o tipo e a forma como a ferramenta elétrica é utilizada; Uma indicação de aviso:

• É necessário denir medidas de segurança para a proteção do operador que assentem numa estimati- va do nível de vibração durante as condições reais de utilização (devem ser tidas em conta todas as partes do ciclo de funcionamento, por exemplo, tem- pos nos quais a ferramenta elétrica está desligada e nos quais está ligada, mas a funcionar sem carga). Os valores indicados são valores de emissão e, por- tanto, também não devem representar simultanea- mente valores de posto de trabalho seguros. Embora haja uma correlação entre níveis de ruído e níveis de emissão, não pode ser conduzida uma dedução ável acerca de serem ou não necessárias medidas de pre- caução adicionais. Fatores que podem inuenciar o nível de emissão presente no posto de trabalho incluem a duração das exposições, a natureza do espaço de trabalho, outras fontes de ruído, etc., como por ex., o número de máqui- nas e outras atividades no espaço adjacente.www.scheppach.com

8.1 Montagem da proteção da lâmina de serra (5) e

do xador (23) (g. 6, 7) NOTA: Antes da montagem do xador (23), deve-se remover a lâmina de serra (21) pré-montada de fábrica (vide 8.2).

1. Retire a lâmina de serra (21) tal como descrito em

2. Retire o xador (23) da proteção da lâmina de ser-

ra (5): Desaperte completamente o parafuso (24) com a ajuda de uma chave de fendas Phillips (não incluída no âmbito de fornecimento) (ver Fig. 6).

3. Insira o suporte (4) na abertura (vide Fig. 7).

4. Fixe o suporte (4) com o parafuso de cabeça es-

5. Monte o xador (23) na proteção da lâmina de

serra (5). Insira o parafuso (24) no suporte (4). Aperte o parafuso (24) com a ajuda de uma chave de fendas Phillips (não incluída no âmbito de for- necimento).

7. Certique-se de que o xador (23) não toca na lâ-

NOTA: O xador (23) deve ser sempre adaptado à altura da peça. A peça não deve ser apertada, devendo con- tinuar com liberdade de movimentos. O xador (23) serve de segurança, para que a peça não possa ser arrancada para cima e destrua a lâmina de serra (21).

1. Para ajustar o xador (23), desaperte o parafuso

de cabeça estriada (3).

2. Ajuste o xador (23) conforme a altura da peça de

3. Volte a apertar o parafuso de cabeça estriada (3).

8.2 Montagem/substituição da lâmina de serra

(g. 1, 7-11) m AVISO Para evitar ferimentos devido a um arranque inad- vertido: antes de remover ou substituir a lâmina de serra, prima sempre a tecla “0” e retire a cha de rede da tomada.

2. Ajuste a proteção da lâmina de serra (5) comple-

• Antes de ligar a máquina, vericar se os dados da placa de características correspondem aos dados efetivos da rede.

• Ligue a máquina apenas a uma tomada elétrica com ligação à terra instalada adequadamente, que este- ja protegida com pelo menos 10 A.

7.3 Montagem da serra de recortar numa bancada

de trabalho Para a montagem, necessita do seguinte:

• Anilha Ø 8,4 mm (8x) (não incluído no âmbito de fornecimento) O comprimento dos parafusos utilizados varia con- soante a espessura da placa da mesa. m AVISO Perigo de ferimentos! Retire sempre a cha de rede da tomada antes de quaisquer trabalhos de montagem na serra de recortar.

1. Monte a serra de recortar sobre uma mesa de tra-

balho de madeira maciça. Isto permite evitar uma forte geração de ruído devido a vibrações.

2. Assinale os furos (vide g. 5.2).

3. Faça 4 furos (diâmetro de 8 mm) na mesa de tra-

com o parafuso sextavado (E) através dos pontos de montagem (g. 3, pos. 19) pela ordem seguinte (g. 5.1): D Porca sextavada C Anilha A Serra de recortar B Mesa de trabalho C Anilha E Parafuso sextavado

m AVISO perigo de ferimentos! Retire sempre a cha de rede da tomada antes de quaisquer trabalhos de montagem na serra de recortar.www.scheppach.com

8.2.4 Remoção da lâmina de serra com pinos

1. Para a remoção da lâmina de serra (21), retire o

inserto da mesa (25) para cima. (ver 8.2.1)

2. Alivie primeiro a tensão deslocando a alavanca

de tensão (11) para cima. Reduza eventualmente ainda mais a tensão girando contra o sentido dos ponteiros do relógio.

3. Segure a lâmina de serra e pressione a barra (12)

ligeiramente para baixo (vide Fig. 9).

4. Puxe a lâmina de serra para fora dos suportes su-

perior e inferior da lâmina de serra (26/29).

8.2.5 Colocação da lâmina de serra com pinos

Os dentes da lâmina de serra devem apontar sempre para baixo.

1. Insira uma das extremidades da lâmina de serra

(21) através do orifício na mesa. Insira os pinos da lâmina de serra (21) nos entalhes correspon- dentes dos suportes superior e inferior da lâmina de serra (26/29).

2. Coloque primeiro a lâmina de serra (21) no supor-

te inferior da lâmina de serra (29).

3. Empurre a barra (12) ligeiramente para baixo (vide

Fig. 9). Coloque a lâmina de serra (21) no suporte superior da lâmina de serra (26).

4. Verique a posição dos pinos da lâmina de serra

nos suportes da lâmina de serra (26/29).

5. Aperte a lâmina de serra (21) com a alavanca de

tensão (11) voltando a pressionar esta para baixo. Verique a tensão da lâmina de serra (21). Se a tensão for insuciente, pode aumenta-la girando no sentido dos ponteiros do relógio. Se zer isso, volte a aliviar primeiro a alavanca de tensão (11).

6. Volte a colocar o inserto da mesa (25). (ver 8.2.1)

NOTA No lado esquerdo encontra-se uma caixa de armaze- namento (9) na qual pode armazenar lâminas de serra sobresselentes e a chave sextavada interior.

8.3 Vericação da tensão da lâmina de serra

m AVISO Verique a tensão da lâmina regularmente e após a colocação de uma lâmina de serra. Aperte a lâmina de serra após a sua montagem pres- sionando a alavanca de tensão (11) para baixo. Se a tensão da lâmina for insuciente ou demasiado alta, proceda da seguinte maneira:

• Levante a alavanca de tensão (11).

3. Agarre por baixo da mesa de serrar (6) e empurre

o inserto da mesa (25) para cima.

4. É agora possível remover o inserto da mesa (25).

Ao colocar o inserto da mesa (25), tenha em atenção a posição da folga da serra. O inserto da mesa (25) deve ser colocado tal como ilustrado na Fig. 8. Caso contrário, a máquina poderá sofrer danos durante cor- tes oblíquos.

8.2.2 Remoção da lâmina de serra sem pinos

1. Para a remoção da lâmina de serra (21), retire o

inserto da mesa (25) para cima. (ver 8.2.1)

2. Alivie primeiro a tensão deslocando a alavanca de

tensão (11) para cima. Rodando a alavanca de ten- são (11) em sentido anti-horário, é possível conti- nuar a reduzir a tensão, se necessário.

3. Empurre a barra (12) ligeiramente para baixo (vide

4. Solte então o parafuso de xação superior da lâ-

5. Segure agora a lâmina de serra, caso contrário ela

cairá para dentro do interior do aparelho.

6. Solte o parafuso de xação inferior da lâmina de

serra (28) com a chave Allen (22).

7. Retire a lâmina de serra para cima.

8.2.3 Colocação da lâmina de serra sem pinos

(opcional) Os dentes da lâmina de serra devem apontar sempre para baixo.

1. Fixe primeiro a lâmina de serra (21) ao suporte in-

ferior da lâmina de serra (29). Para xar a lâmina de serra (21), aperte o parafuso de xação da lâ- mina de serra inferior (28) com a chave sextavada interior (22).

2. Pressione a barra (12) ligeiramente para baixo.

Fixe a outra extremidade da lâmina de serra (21) ao suporte superior da lâmina de serra (26) (vide Fig. 9).

3. Fixe a lâmina de serra (21) com o parafuso de xa-

ção da lâmina de serra superior (27) (vide Fig. 10)

4. Aperte a lâmina de serra (21) com a alavanca de

tensão (11) voltando a pressionar esta para baixo. Verique a tensão da lâmina de serra (21). Se a tensão for insuciente, pode aumenta-la girando no sentido dos ponteiros do relógio. Se zer isso, volte a aliviar primeiro a alavanca de tensão (11).

ATENÇÃO: Verique e limpe regularmente os canais de aspiração.

m Atenção! Monte impreterivelmente o produto por completo antes da colocação em funcionamento!

• A serra, por si só, não corta madeira. O utilizador permite o corte guiando a madeira para a lâmina de serra em movimento.

• Os dentes cortam a madeira apenas no curso des- cendente.

• A madeira deve ser guiada lentamente para a lâmi- na de serra, uma vez que os dentes da lâmina de serra são extremamente pequenos.

• Qualquer pessoa que pretenda manusear a serra necessita de um determinado período de aprendi- zagem. Serão partidas algumas lâminas durante esse período.

• Durante o corte de madeiras mais espessas, deve- -se certicar de que a lâmina de serra não é dobra- da ou torcida.

• Um modo de trabalho cuidadoso permite aumentar a vida útil da lâmina de serra.

O fusível no (7) é colocado de fábrica, não sendo ne- cessário monta-lo. Em caso de defeito do fusível no (7), proceda tal como descrito no ponto 12.2.4.

• Desligar: prima a tecla “0”. ATENÇÃO A máquina está equipada com um interruptor de segu- rança contra a reativação após uma quebra de tensão. Se a serra de recortar estiver ligada e a alimentação elétrica for interrompida, a serra de recortar permane- ce desligada, mesmo que a alimentação elétrica seja reposta. Para ligar, volte a acionar a tecla “I”.

9.4 Operação da luz de trabalho (g. 4)

Ative o interruptor para ligar/desligar (20), para coman- dar a luz de trabalho (19).

• Rode a alavanca de tensão (11) no sentido dos pon- teiros do relógio para aumentar e no sentido oposto ao dos ponteiros do relógio para reduzir a tensão.

• Volte a pressionar a alavanca de tensão (11) para baixo, para xar o ajuste. Se a tensão for a correta, a lâmina de serra deverá emitir um som claro ao ser “tocada”, tal como numa corda de guitarra.

8.4 Ajuste de precisão da escala de ângulos

(g. 12; 12.1) ATENÇÃO Verique a conguração da escala de ângulos antes de trabalhar com o aparelho.

1. Desaperte a porca de bloqueio do parafuso de

ajuste (35) por meio de uma chave de bocas de ta- manho 8 (não contida no âmbito de fornecimento).

2. Para o ajuste da mesa de serrar, utilize um esqua-

dro de 90º (30) (não incluído no âmbito de forne- cimento). Coloque-o rente à mesa de serrar e à lâmina de serra (Fig. 12).

3. Desaperte a porca serrilhada (14). Ajuste o para-

fuso de ajuste (35) até que o ângulo entre a lâmina de serra (21) e a mesa de serrar (6) seja de 90º.

4. Aperte novamente a porca serrilhada (14) e a por-

ca de bloqueio do parafuso de ajuste (35).

6. Execute um corte preparatório. Verique o ângu-

lo na peça com um medidor de ângulos. Reajuste eventualmente o ponteiro (32).

8.5 Montagem do sistema de sopro (g. 8)

1. Certique-se de que a proteção da lâmina de ser-

ra (5) está baixada.

2. Aparafuse o sistema de sopro (1) ao suporte (2)

no sentido dos ponteiros do relógio, tal como ilus- trado na Fig. 8.

8.6 Aspiração de aparas (g. 13)

ATENÇÃO: Opere o produto apenas com um sistema de aspiração de aparas adequado. Não utilize aspiradores domés- ticos. Ligue um sistema de aspiração de aparas adequado (não incluído no âmbito de fornecimento) à ligação de aspiração (15) (vide Fig. 13, gura de exemplo).www.scheppach.com

A ligação à rede por parte do cliente, assim como o cabo de prolongamento utilizado, deverão cor- responder a essas normas. Cabo de ligação elétrica com defeito Ocorrem muitas vezes danos de isolamento em cabos de ligação elétrica. As causas para tal poderão ser:

• Pontos de pressão se os cabos forem conduzidos através de janelas ou portas

• Pontos de dobragem devido a uma xação ou con- dução incorreta do cabo de ligação

• Pontos de corte devido a passagem de veículo por cima do cabo de ligação

• Danos de isolamento devido a puxar com força da tomada.

• Fissuras devido à idade do isolamento. Tais cabos de ligação elétrica danicados não devem ser utilizados e representam perigo de vida devido aos danos no isolamento. Inspecione regularmente os cabos de ligação elétrica quanto a danos. Durante a inspeção, certique-se de que o cabo não está ligado à rede elétrica. Os cabos de ligação elétrica devem corresponder às normas VDE e DIN relevantes. Utilize apenas cabos de ligação com a marcação H 05 VV-F. É obrigatória uma impressão da designação do tipo no cabo de ligação. Motor de corrente alternada A tensão de rede deve ser de 220-240 V~. Os cabos de prolongamento de até 25 m de compri- mento devem ter uma secção transversal de 1,5 mm quadrados. As ligações e reparações do equipamento elétrico só devem ser executadas por um eletricista. Em caso de dúvidas, indique os seguintes dados:

• Tipo de corrente do motor

• Dados da placa de características da máquina Tipo de ligação Y Se o cabo de ligação à rede deste aparelho estiver dani- cado, este deve ser substituído pelo fabricante ou pelo seu serviço de assistência ao cliente ou por uma pessoa igualmente qualicada, de modo a evitar perigos.

9.6 Execução de cortes interiores

Esta serra de recortar permite cortes interiores em pe- ças, sem que o lado exterior ou o perímetro da peça sejam danicados.

2. Faça um furo na peça.

3. Coloque a peça com o orifício por cima da abertu-

ra do inserto da mesa (25) na mesa de serrar (6).

4. Instale a lâmina de serra (21) (tal como descrito

em 8.2) através do orifício na peça e congure a tensão da lâmina.

5. Terminados os cortes interiores, remova a lâmina

de serra (21) dos suportes da lâmina (tal como descrito em 8.2).

6. Retire a peça da mesa.

9.7 Execução de cortes em ângulo (g. 14)

m AVISO Tenha especial cuidado ao executar cortes em ângulo. A inclinação da mesa de serrar facilita um deslizamen- to. Existe o perigo de ferimentos.

1. Para a execução de cortes em ângulo, adapte a

distância da proteção da lâmina de serra (5) mon- tada no xador (23) à mesa de trabalho.

2. Rode a mesa soltando a porca serrilhada (14) e

basculando a mesa de serrar (6) para a posição desejada.

3. Aperte a porca serrilhada (14).

10. Ligação elétrica

O motor elétrico instalado está ligado pronto a ser utilizado. A ligação corresponde às normas VDE e DIN relevantes.www.scheppach.com

Lubrique os pontos de apoio (10) dos roletes o mais tardar após aproximadamente 25-30 horas de funcio- namento com uma massa lubricante para máquinas de alta qualidade.

12.2.2 Escovas de carvão

Em caso de formação excessiva de faíscas, peça a um eletricista para vericar as escovas de carvão. ATENÇÃO As escovas de carvão só podem ser substituídas por um eletricista especializado.

Se o cabo de alimentação estiver rasgado, cortado ou apresentar outros danos, deve ser substituído de imediato.

12.2.4 Substituição do fusível no (g. 16)

Em caso de defeito do fusível no (7), deve-se subs- tituir o mesmo por um fusível no do mesmo tipo 5 A/250 V (ø 5 x 20 mm). m AVISO Não contorne o fusível no (7)! Não coloque fusíveis de outros tipos! Tal poderá levar a danos no aparelho.

12.3 Informações de assistência

Deve-se ter em conta que as seguintes peças deste produto estão sujeitas a um desgaste consoante a utilização ou natural ou que as seguintes peças são necessárias como consumíveis. Peças de desgaste*: escovas de carvão, lâmina de serra, inserto da mesa

• Nem sempre incluído no âmbito de fornecimento!

12.4 Encomenda de peças sobresselentes

Ao encomendar peças sobresselentes (através da Hotline de Assistência), deve fornecer as seguintes informações:

• Número de artigo do aparelho (pode ser consultado na embalagem ou no manual) Entre em contacto com o nosso centro de assistência para obter peças sobresselentes e acessórios. Para isso, utilize o código QR na capa.

• Transporte a ferramenta elétrica elevando-a pelos entalhes para tal previstos na estrutura e na cober- tura do motor.

• Nunca utilize os dispositivos de proteção para o ma- nuseio ou transporte.

• Durante o transporte, certique-se de que a parte exposta da lâmina de serra se encontra coberta, por exemplo, pelo dispositivo de proteção.

12. Limpeza, manutenção e encomenda

de peças sobresselentes m AVISO Desligue sempre a serra e retire a cha de rede da tomada antes de realizar trabalhos de manutenção e limpeza.

Mantenha os dispositivos de segurança, as grelhas de ventilação e a estrutura do motor o mais livres possível de pó e sujidade. Recomendamos a limpeza do apare- lho imediatamente após cada utilização.

12.1.1 Limpeza exterior

• Limpe o aparelho regularmente com um pano húmi- do e sabão suave.

• Não utilize produtos de limpeza ou solventes. Eles poderão ser agressivos para com as peças de plás- tico do aparelho.

• Certique-se de que não penetra água no interior do aparelho.

12.1.2 Limpeza interior (Fig. 15)

1. Abra a caixa de armazenamento (9).

5. Sopre o interior do aparelho com ar comprimido

8. Volte a colocar o parafuso (34) e aperte-o.

- Para se informar acerca de condições de devo- lução adicionais dos fabricantes e distribuidores, queira entrar em contacto com o respetivo servi- ço de apoio ao cliente.

• Em caso de fornecimento de um aparelho elétrico novo por parte do fabricante a um domicílio, este pode efetuar a recolha sem custos do aparelho elétrico usado a pedido do utilizador nal. Para tal, entre em contacto com o serviço de apoio ao cliente do fabricante.

• Estas declarações são apenas válidas para apare- lhos que sejam instalados e vendidos nos países da União Europeia e que estejam sujeitos à Diretiva Europeia 2012/19/UE. Em países fora da União Eu- ropeia, a eliminação de aparelhos usados elétricos e eletrónicos poderá estar regulada por outra legis- lação divergente.

Armazene o aparelho e os seus acessórios num local escuro, seco, ao abrigo de temperaturas negativas e fora do alcance das crianças. A temperatura ideal de armazenagem situa-se entre 5 a 30 ˚C. Guarde a ferra- menta elétrica apenas na embalagem original.

14. Eliminação e reciclagem

Notas relativas à embalagem Os materiais de embalagem são recicláveis. Elimine as embala- gens de modo ecológico. Notas relativas à legislação alemã sobre aparelhos elétricos e eletrónicos (ElektroG) Os aparelhos elétricos e eletrónicos usa- dos não pertencem no lixo doméstico, de- vendo ser alvo de uma recolha ou elimina- ção separadas!

• As baterias e pilhas usadas que não estejam mon- tadas de modo xo no aparelho usado devem ser retiradas sem as destruir antes da entrega do apa- relho! A sua eliminação é regulada pela legislação relativa a baterias.

• Os proprietários ou utilizadores de aparelhos elétri- cos e eletrónicos são legalmente obrigados a devol- ver os mesmos após a sua utilização.

• O utilizador nal tem a responsabilidade pela elimi- nação dos seus dados pessoais no aparelho usado a ser eliminado!

• O símbolo do caixote do lixo riscado signica que aparelhos usados elétricos ou eletrónicos não de- vem ser eliminados no lixo doméstico.

• Os aparelhos usados elétricos e eletrónicos podem ser entregues sem custos nos seguintes pontos: - Centros de recolha ou de eliminação públicos (p. ex. depósitos municipais) - Pontos de venda de aparelhos elétricos (lojas físicas e online), desde que o revendedor este- ja obrigado a aceitar a devolução ou a aceite de livre vontade. - Pode entregar sem custos até três aparelhos elétricos usados com um comprimento de até 25 centímetros ao fabricante sem que tenha de comprar um aparelho novo ou a outro centro de recolha autorizado na sua vizinhança.www.scheppach.com

15. Resolução de problemas

m AVISO Desligue sempre a serra e retire a cha de rede da tomada antes de realizar trabalhos de manutenção e limpeza. Falha Causa possível Resolução A lâmina de serra sem pinos solta-se após a desconexão do motor Parafuso de xação da lâmina de serra (27/28) insucientemente apertado Apertar o parafuso de xação da lâmina de serra (27/28) O motor não funciona Falha no fusível de rede Vericar fusível de rede Cabo de extensão com defeito Substituir a linha de prolongamento Fusível no com defeito Vericar o fusível no e eventualmente substituir por um fusível no do mesmo tipo. Ligações no motor ou interruptor não funcionam Pedir a um eletricista para vericar Motor ou interruptor com defeito Pedir a um eletricista para vericar As lâminas de serra partem Conguração incorreta da tensão Congurar tensão correta Carga excessiva Transportar a peça mais devagar Tipo incorreto de lâmina de serra Utilizar lâminas de serra corretas Peça não conduzida direita Evitar a pressão lateral A lâmina de serra oscila para fora, está desalinhada. Suportes não alinhados Desapertar os parafusos que xam os suportes. Coloque os suportes na posição vertical e volte a apertar os parafusos.www.scheppach.com

16. Declaração de conformidade
