Τύπος προϊόντος	Θερμικός σαρωτής (καταγραφέας θερμοκρασίας) για πιστόλι θερμού αέρα Steinel
Μάρκα	Steinel
Μοντέλο	HG Scan HG 2620 E (επίσης συμβατό με HG 2520 E)
Διαστάσεις (με μανίκι)	99 x 95 x 153 mm
Βάρος (χωρίς μανίκι)	120 g (HG Scan PRO 2620 E) / 85 g (HG Scan PRO 2520 E)
Τροφοδοσία	15 V DC μέσω σύνδεσης στο πιστόλι θερμού αέρα
Εύρος μέτρησης θερμοκρασίας	0 °C έως 300 °C (32 °F έως 572 °F)
Ακρίβεια	±2 °C ή ±5 % της μετρούμενης τιμής (στους 25 °C και βέλτιστη απόσταση)
Απόσταση εργασίας	10 cm (σημείο μέτρησης περίπου 2 cm)
Μέγεθος κηλίδας IR	10:1
Ρυθμιζόμενος συντελεστής εκπομπής	0,10 έως 0,99
Κύριες λειτουργίες	Μέτρηση υπερύθρων χωρίς επαφή, οπτική (δακτύλιος LED) και ηχητική ειδοποίηση, 4 προεπιλεγμένα προγράμματα, λειτουργία μνήμης, λειτουργία LOC (κλείδωμα)
Οθόνη	Θερμοκρασία σε °C ή °F, συντελεστής εκπομπής, σύμβολα λειτουργίας
Λέιζερ	Κλάση 2, < 1 mW, 630-670 nm
Θερμοκρασία λειτουργίας	0 °C έως 50 °C (32 °F έως 122 °F)
Υγρασία λειτουργίας	10 % έως 90 % RH
Συντήρηση και καθαρισμός	Καθαρίστε τον φακό με ένα μαλακό πανί χωρίς χνούδι (όχι όξινα/αλκοολούχα απορρυπαντικά) · περίβλημα με νερό ή ήπιο απορρυπαντικό
Ασφάλεια	Μην κοιτάτε τη δέσμη λέιζερ · αποφύγετε υγρασία, σκόνη, ατμούς · αποσυνδέστε πριν από συναρμολόγηση/αποσυναρμολόγηση
Εγγύηση	12 μήνες λειτουργίας · επισκευή ή αντικατάσταση ελαττωματικών ανταλλακτικών (εκτός φθοράς, κακής χρήσης, πτώσης)
Υπηρεσία επισκευής	Επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών Steinel (αριθμός +33/3/20 30 34 00) μετά την εγγύηση
Γενικές πληροφορίες	Χρήση με πιστόλια Steinel HG 2520 E ή HG 2620 E · μη χρήση με ακροφύσια που εκτρέπουν τον αέρα

Συχνές ερωτήσεις - Scanner termic HG Scan HG 2620 E STEINEL

Πώς εγκαθιστώ το HG Scan PRO στο πιστόλι θερμού αέρα;

Σβήστε και αποσυνδέστε το πιστόλι. Αφαιρέστε το προστατευτικό άκρο, τοποθετήστε το προστατευτικό μανίκι στο HG Scan PRO και στη συνέχεια τοποθετήστε το σύνολο στο πιστόλι. Σφίξτε τις πλαϊνές βίδες (HG 2620 E) ή μπροστινές (HG 2520 E). Φυλάξτε το άκρο για μελλοντική αποσυναρμολόγηση.

Πώς ανάβω το HG Scan PRO;

Πατήστε το κουμπί ON/OFF (4). Το σύμβολο λειτουργίας (5) εμφανίζεται στην οθόνη του πιστολιού. Εάν η συσκευή ήταν ενεργοποιημένη κατά την τελευταία χρήση, ενεργοποιείται αυτόματα με το μοντέλο HG 2620.

Ποια είναι η συνιστώμενη απόσταση μέτρησης;

Τοποθετήστε τη συσκευή σε απόσταση 10 cm από το αντικείμενο, δίνοντας ένα σημείο μέτρησης περίπου 2 cm (τομή των δύο ακτίνων λέιζερ). Το αντικείμενο πρέπει να είναι τουλάχιστον δύο φορές μεγαλύτερο από το σημείο μέτρησης για ακριβή αποτελέσματα.

Πώς ρυθμίζω τον συντελεστή εκπομπής;

Πατήστε επανειλημμένα το κουμπί ροής αέρα έως ότου δείτε το γράμμα 'E' στην οθόνη. Γυρίστε τον επιλογέα για ρύθμιση από 0,10 έως 0,99. Η προεπιλεγμένη τιμή είναι 0,90. Συμβουλευτείτε τον πίνακα στις οδηγίες για τιμές ανάλογα με το υλικό.

Τι σημαίνουν τα χρώματα του δακτυλίου LED;

Πράσινο: θερμοκρασία εντός ανοχής. Κόκκινο: θερμοκρασία πάνω από τη ρύθμιση + ανοχή. Μπλε: θερμοκρασία κάτω από τη ρύθμιση - ανοχή. Ηχητικά σήματα συνοδεύουν υπερβάσεις άνω των 20 °C (ή 40 °F).

Πώς τροποποιώ τα προεπιλεγμένα προγράμματα;

Πατήστε το κουμπί προγράμματος για να επιλέξετε το πρόγραμμα (1-4). Ρυθμίστε τη θερμοκρασία, τη ροή αέρα και τον συντελεστή εκπομπής. Το σύμβολο αποθήκευσης αναβοσβήνει: κρατήστε πατημένο το κουμπί προγράμματος έως ότου το σύμβολο παραμείνει αναμμένο. Η ανοχή και το ηχητικό σήμα είναι κοινά για όλα τα προγράμματα.

Είναι επικίνδυνο το λέιζερ;

Το λέιζερ είναι κατηγορίας 2 (< 1 mW). Μην κοιτάτε απευθείας τη δέσμη και μην την κατευθύνετε προς τα μάτια. Μη χρησιμοποιείτε με οπτικά όργανα.

Πώς καθαρίζω τον φακό του HG Scan PRO;

Χρησιμοποιήστε ένα μαλακό πανί χωρίς χνούδι ελαφρώς υγρό (όχι απορρυπαντικό). Μπορείτε επίσης να χρησιμοποιήσετε υγρό καθαρισμού φακών. Αποφύγετε όξινα προϊόντα, οινόπνευμα ή διαλύτες.

Μπορώ να χρησιμοποιήσω ακροφύσια με το HG Scan PRO;

Όχι, τα ακροφύσια που εκτρέπουν τον αέρα ή είναι πολύ μακριά παρεμβαίνουν στη μέτρηση. Χρησιμοποιήστε μόνο τον αρχικό σωλήνα προώθησης.

Τι κάνω αν η μέτρηση φαίνεται ανακριβής;

Ελέγξτε την απόσταση (10 cm), τον συντελεστή εκπομπής κατάλληλο για το υλικό, την καθαριότητα του φακού και τη θερμοκρασία περιβάλλοντος. Το HG Scan PRO πρέπει να εγκλιματιστεί εάν προέρχεται από διαφορετικό περιβάλλον. Αποφύγετε γυαλιστερές ή διαφανείς επιφάνειες (γυαλί) για μέτρηση της επιφάνειας.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Scanner termic HG Scan HG 2620 E STEINEL

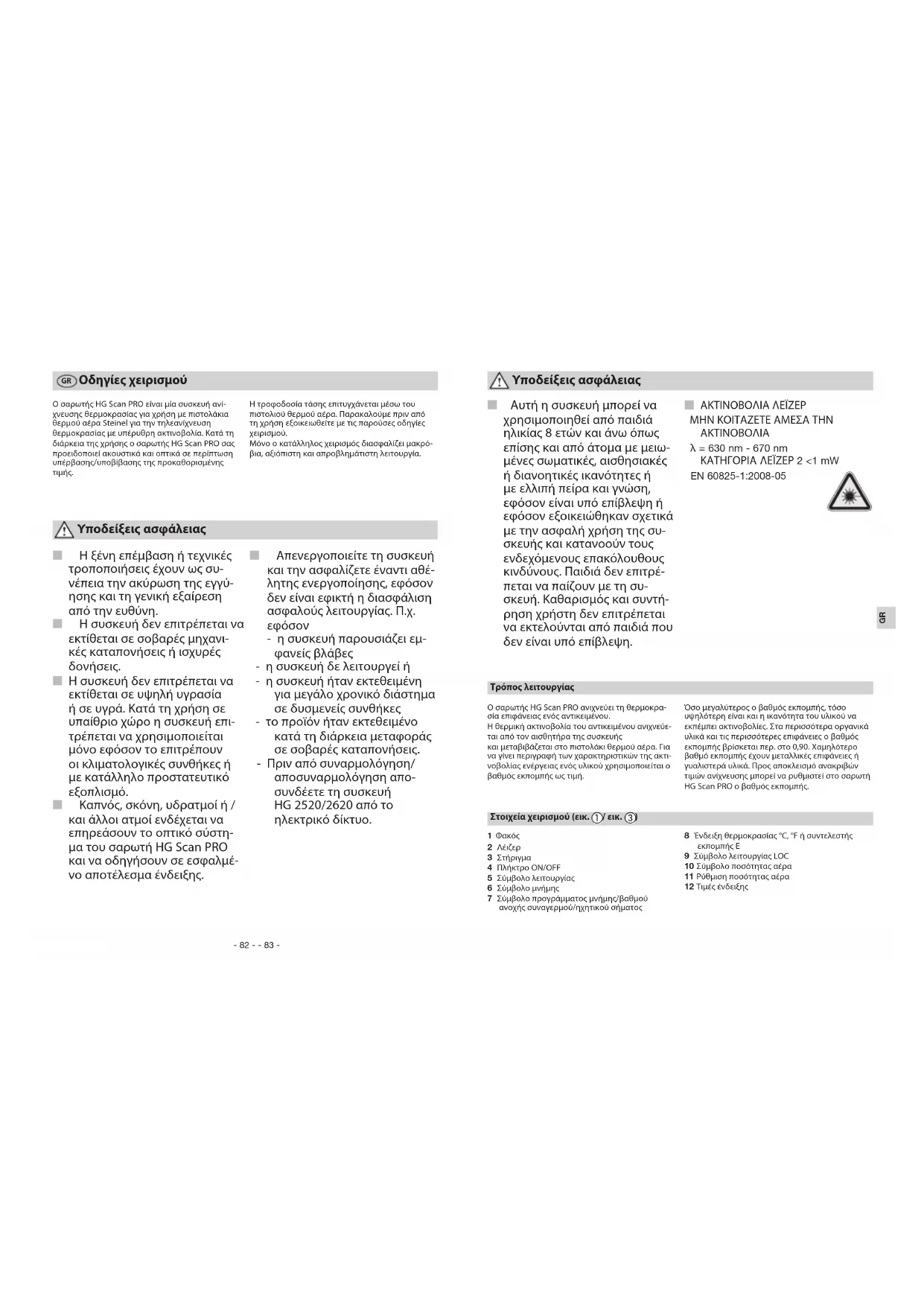

GR Οδηγίες χειρισμού

Ο αρωτής HG Scan PRO είναι μία συοκευή ανι- χνευσης θερμοκρασίας για χρήση με πιστολάκια θερμού αέρα Steinel για την τηλεανίχνευση θερμοκρασίας με υπέρυδρη ακτινοβολία. Κατά τη διάρκεια της χρήσης ο αρωτής HG Scan PRO σας προειδοποιει ακουστικά και οπτικά σε περίπτωση υπέρβασης/υποβίβασης της προκαθορισμένης τιψης.

Η τροφοδοσία τάσης επιτυγχάνεται μέσω του πιστολιού θερμού αέρα. Παρακαλούμε πριν από τη χρήση εξοικειωθείτε με τις παρούσες οδηγίες χειρισμού.

Μάνο ο κατάλληλος χειρισμός διασφαλίζει μακρόβια, αξιόπιστη και απροβλημάτιστη λειτουργία.

⚠️ Υποδείξεις ασφάλειας

Η ξένη επέμβαση ή τεχνικές τροποποιήσεις έχουν ως συνέπεια την ακύρωση της εγγύησης και τη γενική εξαίρεση από την ευθύνη.
Η συσκευή δεν επιτρέπεται να εκτίθεται σε σοβαρές μηχανικές καταπονήσεις ή ισχυρές δονήσεις.
Η συσκευή δεν επιτρέπεται να εκτίθεται σε υψηλή υγρασία ή σε υγρά. Κατά τη χρήση σε υπαίθριο χώρο η συσκευή επιτρέπεται να χρησιμοποιείται μόνο εφόσον το επιτρέπουν οι κλιματολογικές συνθήκες ή με κατάλληλο προστατευτικό εξοπλισμό.
Καπνός, σκόνη, υδρατμοί ή / και άλλοι ατμοί ενδέχεται να επηρεάσουν το οπτικό σύστημα του σαρωτή HG Scan PRO και να οδηγήσουν σε εσφαλμένο αποτέλεσμα ένδειξης.

Απενεργοποιείτε τη συσκευή και την ασφαλίζετε έναντι αθέλητης ενεργοποίησης, εφόσον δεν είναι εφικτή η διασφάλιση ασφαλούς λειτουργίας. Π.χ. εφόσον
- η συσκευή παρουσιάζει εμ- φανείς βλάβες
- η συσκευή δε λειτουργεί ή - η συσκευή ήταν εκτεθειμένη για μεγάλο χρονικό διάστημα σε δυσμενείς συνθήκες
- το προϊόν ήταν εκτεθειμένο κατά τη διάρκεια μεταφοράς σε σοβαρές καταπονήσεις.
- Πριν από συναρμολόγηση/ αποσυναρμολόγηση απο- συνδέετε τη συσκευή HG 2520/2620 από το ηλεκτρικό δίκτυο.

⚠️ Υποδείξεις ασφάλειας

Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω όπως επίσης και από άτομα με μειωμένες σωματικές, αισθησιακές ή διανοητικές ικανότητες ή με ελλιπή πείρα και γνώση, εφόσον είναι υπό επίβλεψη ή εφόσον εξοικειώθηκαν σχετικά με την ασφαλή χρήση της συσκευής και κατανοούν τους ενδεχόμενους επακόλουθους κινδύνους. Παιδιά δεν επιτρέπεται να παίζουν με τη συσκευή. Καθαρισμός και συντήρηση χρήση δεν επιτρέπεται να εκτελούνται από παιδιά που δεν είναι υπό επίβλεψη.

AKTINOBOLIA ΛΕΪΖΕΡ ΜΗΝ ΚΟΙΤΑΖΕΤΕ ΑΜΕΣΑ ΤΗΝ ΑKTINOBOLIA

= 630 nm - 670 nm KATHΓΟΡΙΑ ΛΕΪΖΕΡ 2 <1 mW

EN 60825-1:2008-05

Τρόπος λειτουργίας

Ο σαρωτής HG Scan PRO ανιχνεύει τη θερμοκρασία επιφάνειας ενός αντικειμένου. Η βερμική ακτινοβολία του αντικειμένου ανιχνεύεται από τον αυθητήρα της συοκευής και μεταβιβάζεται στο πισολάκι θερμού άέρα. Για να γίνει περιγραφή των χαρακτηριστικών της ακτινοβολία ενέργειας ενός υλικού χρησιμοποιείται ο βαθμός εκπομητής ως τιμή.

Οσο μεγαλέτερος ο βαθμός εκπομηλς, τόσο υψηλότερη είναι και ή ικανότητα του υλικού να εκπέμπει ακτινοβολές. Στα περισότερα οργανικά υλικα και τις περισότερες επιφάνειες ο βαθμός εκπομηλς βρίσκεται περ. στο 0,90. Χαχηλότερα βαθμό εκπομηλε έχουν μεταλλικές επιφάνειες ή γυαλιστερά υλικά. Προς αποκλεισμό ανακριβών τιμων ανίχνευσης μπορεί να ρυθματεί στο οαρωτή HG Scan PRO ο βαθμός εκπομηλε.

Στοιχεία χειρισμού (εικ. ①/ εικ. ③)

1 Φακός
2 Λέιζερ
3 Στήριγμα
4 Πλήκτρο ON/OFF
5 Σύμβολο λειτουργίας
6 Σύμβολο μνήμης
7 Σύμβολο προγράμματος μνήμης/βαθμού ανοχής συναγερμού/ηχητικού σήματος

8 Ενδειξη θερμοκρασίας °C, °F ή συντελεστής εκπομπής E

9 Σύμβολο λειτουργίας LOC

10 Σύμβολο ποσότητας αέρα

11 Ρύθμιση ποσότητας αέρα

12 Τιμές ένδειξης

Συναρμολόγηση/αποσυναρμολόγηση (εικ. ② / εικ. ④)

Συναρμολόγηση/αποσυναρμολόγηση HG 2620 E (εικ. 2)

1. Απενεργοποιείτε τη συσκευή HG 2620 E και απο- συνδέετε από το ηλεκτρικό δίκτυο.
2. Λύνετε πλευρικές βίδες στο σωλήνα προστασίας και αφαιρείτε το σωλήνα προστασίας. Κατόπιν απομακρύνετε το καπάκι.
3. Συναρμολογείτε ωωλήνα προστασίας και HG Scan PRO.
4. Εισάγετε το σωλήνα προστασίας με τη συσκευή HG Scan PRO στη συσκευή HG 2620 E και βιδώνετε οφιχτά τις πλευρικές βίδες.
5. Η συσκευή HG 2620 E με σαρωτή HG Scan PRO είναι έτοιμη προς λειτουργία. Διαφυλάξτε το καπάκι σε περίπτωση που αφαιρεθεί πάλι η συσκευή HG Scan PRO.

Συναρμολόγηση/αποσυναρμολόγηση HG 2520 E (εικ. 4)

1. Απενεργοποιείτε τη συσκευή HG 2520 E και απο- συνδέετε από το ηλεκτρικό δίκτυο.
   Λύνετε πρόσθιες βίδες στο σωλήνα προστασίας και αφαιρείτε το σωλήνα προστασίας. Κατόπιν απομακρύνετε το καπάκι.
2. Εισάγετε τη συσκευή HG Scan PRO στη συσκευή HG 2520 E.
3. Κατόπιν εισάγετε πάλι το σωλήνα προστασίας και βιδώνετε οφιχτά τις πρόσθιες βίδες.
   Η συσκευή HG 2S20 Ε με σαρωτή HG Scan PRO είναι έτοιμη προς λειτουργία. Διαφυλάξτε το καπάκι σε περίπτωση που αφαιρεθεί πάλι η συσκευή HG Scan PRO.

Θέση σε λειτουργία

1. Τολοθετείτε σαρωτή HG Scan PRO στο πιστολάκι θερμού αέρα ② και ④.

2. Ο αραθητή HG Scan PRO ενεγροποιείται παύντιας το πλήκτρο ON/OFF (4). Ενώ είναι ενεγροποιμένος ο αραθητή HG Scan PRO, εμφανίζεται στην οδόνη του πιστοιού θερμού αέρα το σύμβολο λειτουργίας (5). Ή. ζειριμός του αραθητή HG Scan PRO γίνεται μετά την ενεγροποίηση μέσω των στοιχείων χερισμοί του πιστοιού θερμού αέρα. Ο αραθητή HG Scan PRO διαβέτει λειτουργία νιμήση. Ενώ ήτων ενεγρός κατά την τελευταία χρήση, τότε ενεγροποιείται αυτόματα κατά την επόμενη ενεγροποίηση της συσκειής HG 2620. Διαφορετικά παραμένει αδρανής όχ. ότου ενεγροποιηθεί με πάτημα του πλήκτρο ON/OFF (4).

3. Κατά την πρώτη ενεργοποίηση η συσκευή στην κατάσταση παράδοσης από το εργοστάσιο είναι ενεργάς:
   Προκαθορισμένη τιμή θερμοκρασίας
   = 150 °C / 300 °F,
   Βαθμίδα ποσότητας αέρα 5,
   Βαθμός ανοχής συναγερμού = 10 °C / 50 °F, Βαθμός εκπομπής = 0,90,
   Ακουστικό σήμα ΕΝΤΟΣ.

4. Η θερμοκρασία και η ποσότητα αέρα εξαρτάται από το υλικό και τον προβλεπόμενο τρόπο επε- ξεργασίας. Παρακαλούμε κάνετε πάντα δοκιμή σε απαρατήρητο ομμείο.

Ανίχνευση θερμοκρασίας (εικ.⑤)

To onmeio anixveuonc bpioketai se apóstaon 10 cm μπrocta áto to σωλήνα εξόδον aéra tou piistoliou θερμού aéra se mýveθος per. 2 cm (diεπαφή των δύο ακτίνων λέιζερ). Σε περίπτωση μείωσης/auξησης της apóstaonς προκαλούνται αποκλίσεις των αποτελεσμάτων.
Προς επίτευξη αποτελεσμάτων ακριβείας πρέπει το προς ανίχνευση αντικείμενο να είναι μεγαλύτερο από το σημείο ανίχνευσης. Γίνεται η σύσταση το προς ανίχνευση αντικείμενο να είναι τουλάχιστον διπλάσιο από το σημείο ανίχνευσης.
Μέσα από διαρανείς επιφάνειες όπως π.χ. γυαλί, ο σαρωτής HG Scan PRO δεν μπορεί να ανιχνεύει τη θερμοκρασία επιφάνειας. Αντί αυτού ο σαρωτής HG Scan PRO ανιχνεύει τη θερμοκρασία επιφάνειας του γυαλιού.

Ακροφύσια, τα οποία αναστρέφουν τον αέρα ή/ και εξαιτίας του μήκους τους τέμνουν την ανίχνευση, δεν μπορούν να χρησιμοποιηθούν με το σαρωτή HG Scan PRO.
Σε γυαλιστερά αντικείμενα ενδέχεται να παρα- χθούν εσφαλμένα αποτελέσματα μέτρησης.
■ Προς επίτευξη αποτελεσμάτων ακριβείας πρέπει ο σαρωτής HG Scan PRO να προσαρμοστεί στη θερμοκρασία περιβάλλοντος. Αυτό ισχύει και
κατά την αλλαγή του σημείου τοποθέτησης. Κατά τη μεγάλη χρήση με υψηλές θερμοκρασίες ενδέχεται να σημειωθεί υπερθέρμανση του σαρωτή HG Scan PRO και συνεπώς παραγωγή αποκλινόντων αποτελεσμάτων ανίχνευσης.

Ρυθμίσεις

a) Ρυθμίσεις

Μπορούν να γίνουν οι ακόλουθες ρυθμίσεις: άμεσα;

• Ρύθμιση θερμοκρασίας

μέσω μενού ρυθμίσεων:

• Ποσότητα αέρα: 150-600 λτρ/λεπ.
• :Βαθμός ανοχής συναγερμού: 10/20 °C, 50/70 °F
• Βαθμός εκπομπής: 0.10-0.99
• Audio ON/OFF

Η ρύθμιση προκαθορισμένης τιμής θερμοκρασίας γίνεται άμεσα μέσω του Joystick. Για τη ρύθμιση μετακινείτε το Joystick προς τα δεξιά ή προς τα αριστερά, για αύξηση ή μείωση της προκαθορισμένης τιμής θερμοκρασίας.

Με το πλήκτρο ποσότητας αέρα περνάτε στο μενού ρυθμίσεων του σαρωτή HG Scan PRO, όπου μπορείτε να προβείτε σε περαιτέρω ρυθμίσεις. Τα προγράμματα μπορούν να κληθούν με το πλήκτρο προγραμμάτων. Διαβάστε σχετικά στο εδάφιο „Lei-touργία προγράμματος”.

1. Πατώντας το πλήκτρο ποσότητας αέρα γίνεται η ρύθμιση της ποσότητας αέρα. Κατά τη διάρκεια της ρύθμισης ποσότητας αέρα αναβοσβίνει το συμβολο για την ποσότητα αέρα (10) στην οδόνη. Γία τη ρύθμιση μετακινείτε το Joystick προς τα δέια ή προς τα αριστερά, για αύξηση ή μειωση της ποσότητας αέρα. Έπν πρόκειται για αποδοχή της ιδίας τιμής παρακαλείστε όπως συνελιστε με το φηφίο 2.

2. Πατώντας εκ νέου το πλήκτρο ποσότητας αέρα γίνεται η ρύδμιση του βαθμού εκπομπής. Κατά τη διάρκεια της ρύδμισης του βαθμού εκπομπής εμφανίζεται το γράμιμα (8) „Ε” στην οδόνη. Για τη ρύδμιση μετακνίετε το Joystick προς τα δεξιά ή προς τα αριστερά, για αύξηση ή μείωση του βαθμού εκπομπής. Για περαίτερω σχετικές πληροφορίες, διαβάστε στο εδάφιο Βαθμός εκπομπής. Εάν πρόκειται για αποδοχή της ίδιας τιμής παρακαλείστε όπως συνεχίσετε με το ψηφίο 3.

3. Πατώντας εκ νέου το πλήκτρο ποσότητας αέρα γίνεται το ρύθμιση του βαθμού ανοχής συναγερμού. Κατά τη διάρκεια της ρύθμισης του βαθμού ανοχής συναγερμού εμφανίζεται το γραμμα (7) „L ^1 ” στην οδόνη. Για τη ρύθμιση μεταικνείτε το Joystick προς τα δεξία ή προς τα αριστερά, για αώξηση ή μειωση του βαθμού ανοχής συναγερμού. Για περαιτέρω σχετικές πληροφορίες, διαβάστε ατο εδάφιο “Λειτουργία συναγερμού”. Εάν πρόκειται για αποδοχή της ίδιας τιμής παρακαλείστε όπως συνεχίσετε με το φηφιό 4.

4. Πατώντας εκ νέου το πλήκτρο ποσότητας αέρα γίνεται η ρύθμιση του χητικού σήματος. Κατά τη διάρκεια της ρύθμισης του χητικού σήματος εμφανίζεται το γράμμα (7) „A“ στην οδόνη. Για ενεργοποίηη ή απενεργοποίηη του χητικού σήματος μετακινείτε το Yoystick προς τα δεξία ή προς τα αριστερά. Εάν πρόκειται για αποδοχή της ιδιας τιμής παρακαλειστε όπως υνευχείσετε με το φηριό 5.

5. Πατώντας εκ νέου το πλήκτρο ποσότητας αέρα γίνεται εγκατάλειψη του μενού ρυθμίσεων. Ο σαρωτής HG Scan PRO αρχίζει άμεσα με την ανίχνευση θερμοκρασίας.

b) Λειτουργία προγράμματος

Από το εργοστάσιο έχουν ρυβμιστεί τέσσερα προγράμματα για τις συχνότερες εργασίες. Πατώντας το πλήκτρο προγράμματος εμφανίζεται το φηφίο (7) 1 για το πρόγραμμα 1 στην οδόνη. Με περατέρω πάτημα του πλήκτρου προγράμματος εμφανίζονται τα φηφία (7) 2-4 για τα προγράμματα 2-4. Πιέζοντας εκ νέσου το πλήκτρο επιστρέφετε στην κανονική λειτουργία. Στην κανονική λειτουργία δεν εμφανίζεται κανένα φηφίο (7) στην οδόνη.

c) Λειτουργία μνήμης

Οι τιμές των τεσαφρων προγραμμάτων μπορούν ανά πάσα στιγμή να μεταβληθούν και να αποθηκευτουν. Προς το οκοπό αυτο πίστε πρώτα το πλήκτρο προγράμματο, έως ότου εμφανιστεί το προς αλλαγή πρόγμαμα. Ρυθμίζετε την επιθυμητή τιμή προκαδροισμένης θερμοκρασίας, την ποσότητα σέρα και το βαϊμό εκπομητης. Του σύμβολο νιμήμες στην οθόνη αναβοσβήνει για να επισημάνει στη μεταβλήθηκε το επιλεγμένο πρόγραμα. Για να αποθηκευτεί η ρύθμιση αυτή στο επιλεγμένο πρόγραμα, πρέπει να πατηθεί και να διατηρηθεί πατημένο το πλήκτρο προγράμματο. Του σύμβολο νιμήμες συνεχίζει να αναβοσβήνει περίπου για. 2 δεντελόλεπτα. Εάν το σύμβολο νιμήμες παφαμένει αναμμένο, τότε οι καταχωρημένες τιμές έχουν περάσει πλέσον στην νιμήμη προγράμματος. Ο βαϊμός ανοχής συναγερμού και το τηχητικό σήμα μπορούν να μεταβληθούν στην κανονική λειτουργία και ισχύουν για όλα τα προγράμματα.

Ρυθμισμένα προγράμματα:

Πρόγραμμα	1	2	3	4
Προκαθορισμένη τιμήθερμοκρασίας (°C/°F)	80 °C/180 °F	120 °C/250 °F	160 °C/320 °F	250 °C/480 °F
Βαθμίδα ποσότητας αέρα	4	5	6	5
Βαθμός εκπομπής	0.95	0.85	0.90	0.94

d) Λειτουργία LOC

Προς αποφυγή αθέλητης απορύθμισης των επιλεγμένων ρυθμίσεων η συσκευή HG Scan PRO διαθέτει τη λειτουργία Lockable Override Control (LOC).

Για να πληροφορηθείτε τον τρόπο ρύθμισης της λεπουργίας LOC, παρακαλούμε να απευθυνθείτε στην υπηρεσία Σέρβις της εταιρείας μας στο τηλέφωνο +30/210/3 21 20 21.

Λειτουργία συναγερμού

Ο σαρωτής HG Scan PRO είναι εξοπλισμένος με λειτουργια συναγερμού σε περίπτωση υπέρβασης ή υποβίβασμού ρυθμιζόμενης προκαθορισμένης τιμής θερμοκρασίας. Ο συναγερμός γίνεται ακουστικά μεσω πχητικού σήματος και σπτικά μέσω μπλε κα κόκκινο δακτιλίου LED. Ο συναγερμός ενεργοποιείται εφόσων γίνει υπέρβαση ή υποβίβασμός της ρυθμισμένης προκαθορισμένης τιμής θερμοκρασίας.

Με πράσινο δακτύλιο LED η θερμοκρασία του σαρωτή HG Scan PRO ανταποκρίνεται στην τιμή στόχου εντός της ανοχής. Το ακουστικό ηχητικό σήμα μπορεί να απενεργοποιηθεί. Για την απενεργοποίηση του ηχητικού σήματος ανατρέχετε οτο εδάφιο "Ρυθμίαεις".

Πίνακας λειτουργίας συναγερμού
Αποκλίσεις από προκαθορισμένη τιμή θερμοκρασίας σε °C
Βαθμίδες ανοχής συναγερμού 10 °C 20 °C
Κόκκινος δακτύλιος LED & ηχητικό σήμα > 20 °C > 40 °C
Κόκκινος δακτύλιος LED 10 °C έως 20 °C 20 °C έως 40 °C
Πράσινος δακτύλιος LED -10 °C έως 10 °C -20 °C έως 20 °C
Μπλε δακτύλιος LED -20 °C έως -10 °C -40 °C έως -20 °C
Μπλε δακτύλιος LED & ηχητικό σήμα < -20 °C < -40 °C
Αποκλίσεις από προκαθορισμένη τιμή θερμοκρασίας σε °F
Βαθμίδες ανοχής συναγερμού 20 °F 40 °F
Κόκκινος δακτύλιος LED & ηχητικό σήμα > 40 °F > 80 °F
Κόκκινος δακτύλιος LED	20 έως 40 °F	40 έως 80 °F
Πράσινος δακτύλιος LED	-20 έως 20 °F -40 έως 40 °F
Μπλε δακτύλιος LED	-40 έως -20 °F	-80 έως -40 °F
Μπλε δακτύλιος LED & ηχητικό σήμα	< -40 °F	< -80 °F

Βαθμός εκπομπής

Προς επίτευξη τιμών ανίχνευσης ακριβείας για διάφορα υλικά και διάφορες επιφάνειες μπορεί να ρυθμιστεί στο σαρωτή HG Scan PRO ο βαθμός εκπομπής (βλ. πίνακα).

Στην οθόνη παριστάνονται οι αρίθμοί πίσω από το κόμμα. (Δέκατο και Εκατοστό) π.χ. 0,93 ανταποκρίνεται σε 93.

Επιφάνεια	Βαθμός εκπομπής
Ταινίες συγκόλλησης	0,90-0,95
Ξύλο	0,80-0,90
Ελαστικό	0,85-0,95
Λαδομπογιές 0,95
Δέρμα	0,75-0,85
Βερνίκια	0,80-0,95
Χαρτί, χαρτόνι	0,75-0,95
Υφάσματα	0,90
Συνθετικά ( PVC,PE, PP )	0,85-0,95

Οι βαθμοί εκπομπής που αναφέρονται στον πίνακα βαθμών εκπομπής είναι τιμές προσέγγισης. Η ποιότητα επιφάνειας η γεωμετρία ή άλλες παράμετροι μπορεί να επηρεάσουν το βαθμό εκπομπής του αντικειμένου ανίχνευσης.

Μια λεπτομερή επισκόπηση θα βρείτε στη διαδικτυακή πύλη: www.stelnel-professional.de/emissionswerte (Γερμανικά) www.stelnel-professional.de/emisslvities (άλλες γλώσσες)

Τεχνικά δεδομένα	HG Scan PRO 2620 E	HG Scan PRO2520 E
Τάση λειτουργίας:	15V DC
Χρόνος απόκρισης:	500 ms
Φάσμα:	8-14 μm
Βαθμός εκπομπής:	0,10-0,99
Εικρίνεια:	10 °C / 10 °F
Απόσταση εργασίας:	10 cm
Μέγεθος υπέρυθρης κηλίδας:	10:1
Θερμοκρασία λειτουργίας:	0-50 °C / 32-122 °F
Υγρασία αέρα λειτουργίας	10 % - 90 % RH
Θερμοκρασία αποθήκευσης:	-10-60 °C / 14-140 °F
Υγρασία αέρα αποθήκευσης:	< 80 % RH
Όρια ανίχνευσης θερμοκρασίας:	0 °C - 300 °C (32 °F - 572 °F)
Ακρίβεια *:	±2 °C / ±3,6 °F η ±5 % της τιψής ανίχνευσης
Βάρος:	120 g	85 g
Διαστάσεις:	99 x 95 x 153 mm	88 x 56,5 x 77 mm

* Ακρίβεια σε περ. 25°C θερμοκρασία περιβάλλοντος και τήρηση της ιδανικής απόστασης προς το αντικείμενο ανιχνευσης.

Φροντίδα και συντήρηση

Καθάρισμα φακού:

Ο φακός μπορεί να καθαρίζεται όταν είναι ακάθαρτος με νωπό, απαλό και άχνουδο πανί (χωρίς απορρυπαντικό). Εναλλακτικά μπορεί να χρησιμοποιηθεί απορρυπαντικό υγρό φακών. Δεν επιτρέπεται η χρήση διαλυτών που περιέχουν οξέα, αλκοδλες ή άλλων διαλυτών.

Καθάρισμα περιβλήματος

Το περίβλημα μπορεί να καθαριστεί με νερό και ένα ήπιο απορρυπαντικό. Δεν επιτρέπεται η χρήση διαλυτών ή άλλων μέσων που προκαλούν εκδορές.

Απόσυροη

Μην απορρίπτετε άχρηταες συσκευ- ές, συσσωρευτές/μπαταρίες στα οικιακά απορρίμματα, στη φωτιά ούτε στο νερό. Οι συσσωρευτές/ μπαταρίες θα πρέπει να συλλέγονται, να ανακυκλώνονται ή να αποσύ- ρονται με τρόπο φίλικό προς το περιβάλλον.

CE Δήλωση συμμόρφωσης

Αυτό το προϊόν εκπληρώνει την

• Οδηγία ηλεκτρομαγνητικής συμβατότητας 2014/30/ΕΚ
• Οδηγία RoHS 2011/65/EK
• Οδηγία WEEE 2012/19/EK

Εγγύηση λειτουργίας

Autó to προϊόν STEINEL kataσκευάστηκε με μέγιστη προσοχή, ελέγχθηκε σχετικα με τη λειτουργία του και την τεχνική του ασφάλεια σύμφωνα με τους ισχύοντες κανονισμούς και κάτόπιν υπο-βλήθηκε σε δειματοληπτικό έλεχγο. H STEINEL αναλμβάνει την εγγύψη για άψογη κατάσταση και λειτουργία. O χρόνος εγγύψησες ανέρχεται σε 12 μήνες και αρχίζει με την μήρεα πώλησης στον καταναλωτή, Επιδιορθώνουμε όλα τα ελλτώματα που οφείλονται σε ελαττωματικό υλικό ή σε φόλματα κατασκευής. H παροχή εγγύψησες γίνεται με επισκευή ή αντικατάσταση ελλτωματικών εξαρτημάτων σύμφωνα με δική μας επίλογή. H παροχή εγγύψησες εκπίπτει για βλάβες σε εξαρτήματα φθο-ράς, για βλάβες και ελλτώματα που οφείλονται σε ακατάλλήνο χερισμο ή ακατάλλήνη συντήρηση όπως επίσης και για απόσιμο από πτώση. Περαι-τέρω επακόλουθες βλάβες σε ξένα αντικείμενα αποκλείονται. H εγγύψηση παρέχεται μόνο εφόστον ή μη αποσυρμολογημένη συσκευή αποσταλεί με απόδειή ταμείου ή τιμολόγου (ημερομηνία ισοράς και σφραγίδα εμπόρου), καλά συσκευασμένη στην αρμόδια υπηρεσία σέρβείς ή αν παραδοθεί κατά τους 6 πρώτους μήνες στον έμπορο.

Σέρβις επισκευής:

Για επισκευές μετά την πάροδο του χράνου εγγύησης ή επισκευές ελαττωμάτων χωρίς εγγυητική απαίτηση παρακαλείστε όπως απευθυνθείτε στο πλησιέστερο σέρβις για να πληροφορηθείτε τη δυνατότητα επισκευής.

Εγγύηση

12 μήνες

Λειτουργίας
