РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Scanner termic HG Scan HG 2620 E STEINEL

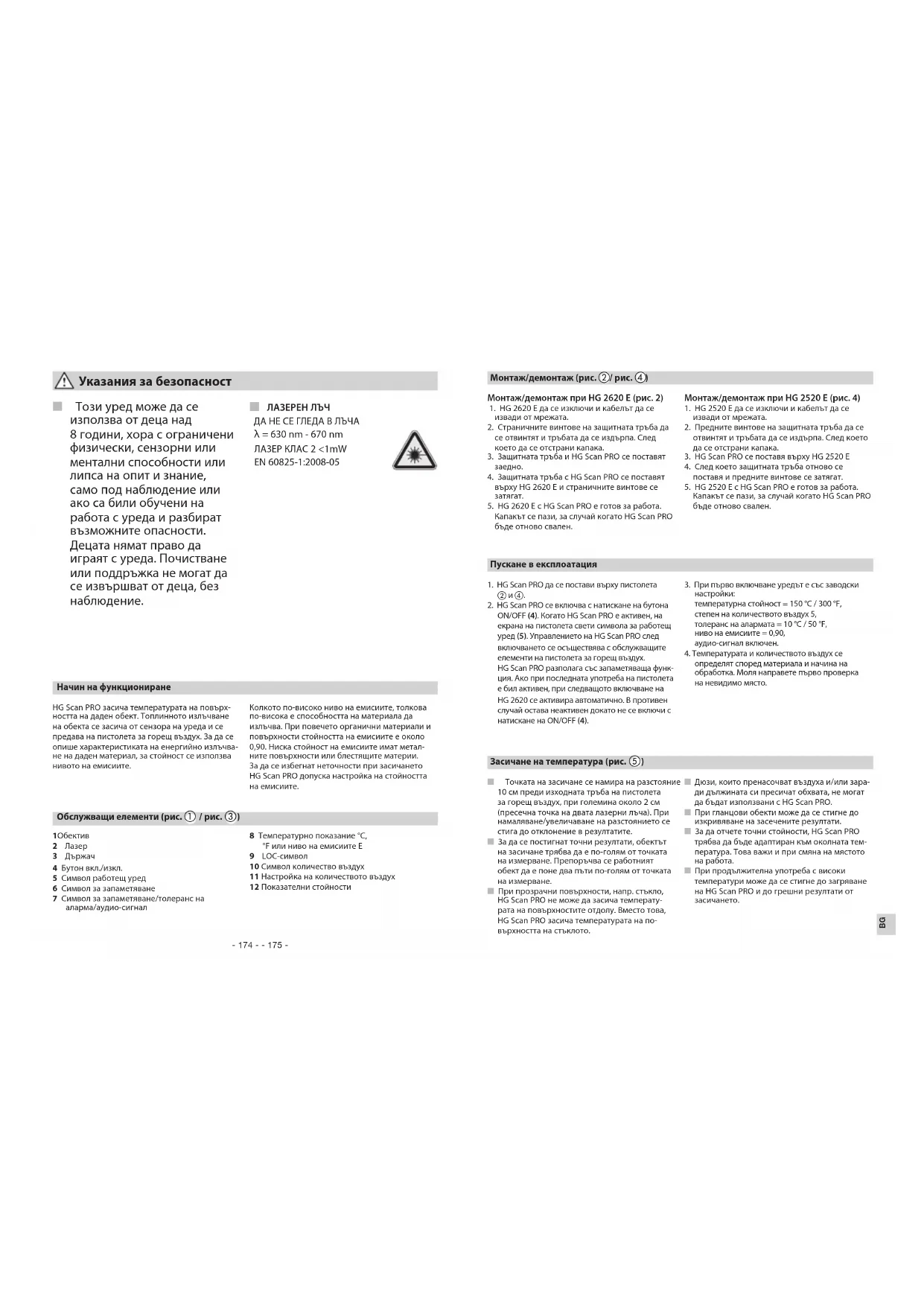

Указания за безопасност n Технически промени или чужда намеса водят до отпадане на гаранцията и отговорността на производителя. n Уредът да не се подлага на значителни механични натоварвания или силни

n Уредът да се пази от висока влажност и мокрене. При използване на открито да се следи за съответните климатични предпоставки или да се използва подходящо защитно оборудване. n Дим, прах водна и/или друга пара могат да повлияят на оптиката на HG Scan PRO и да доведат до некоректно

n Когато има съмнение, че не може да се осигури безопасна работа, изключете уреда и го подсигурете срещу неволно включване. напр. когато - уредът има видими повреди - уредът не работи или - уредът е бил изложен продължително време на неблагоприятни условия - продуктът е бил подложен на тежки натоварвания по време на транспорт. - HG 2520/2620 да се изключи от мрежата преди монтаж/

HG Scan PRO, за използване с пистолети за го- рещ въздух на Steinel, е уред за засичане на тем- пературата без допир, с помощта на инфрачер- вени вълни. По време на работа HG Scan PRO ви информира с акустичен и визуален сигнал при преминаване на максималната/минималната предварително зададена стойност. Захранва- нето се осъществява през пистолета за горещ въздух. Моля запознайте се с тези инструкции преди употреба. Дълга, надеждна и безпроблемна работа може да бъде гарантирана само при правилна

Обслужващи елементи (рис. / рис. ) 1 Обектив 2 Лазер 3 Държач 4 Бутон вкл./изкл. 5 Символ работещ уред 6 Символ за запаметяване 7 Символ за запаметяване/толеранс на аларма/аудио-сигнал 8 Температурно показание °C, °F или ниво на емисиите E 9 LOC-символ 10 Символ количество въздух 11 Настройка на количеството въздух 12 Показателни стойности HG Scan PRO засича температурата на повърх- ността на даден обект. Топлинното излъчване на обекта се засича от сензора на уреда и се предава на пистолета за горещ въздух. За да се опише характеристиката на енергийно излъчва- не на даден материал, за стойност се използва нивото на емисиите. Колкото по-високо ниво на емисиите, толкова по-висока е способността на материала да излъчва. При повечето органични материали и повърхности стойността на емисиите е около 0,90. Ниска стойност на емисиите имат метал- ните повърхности или блестящите материи. За да се избегнат неточности при засичането HG Scan PRO допуска настройка на стойността на емисиите. Начин на функциониране nТози уред може да се използва от деца над 8 години, хора с ограничени физически, сензорни или ментални способности или липса на опит и знание, само под наблюдение или ако са били обучени на работа с уреда и разбират възможните опасности. Децата нямат право да играят с уреда. Почистване или поддръжка не могат да се извършват от деца, без наблюдение.

1. HG Scan PRO да се постави върху пистолета

2. HG Scan PRO се включва с натискане на бутона

ON/OFF (4). Когато HG Scan PRO е активен, на екрана на пистолета свети символа за работещ уред (5). Управлението на HG Scan PRO след включването се осъществява с обслужващите елементи на пистолета за горещ въздух. HG Scan PRO разполага със запаметяваща функ- ция. Ако при последната употреба на пистолета е бил активен, при следващото включване на HG 2620 се активира автоматично. В противен случай остава неактивен докато не се включи с натискане на ON/OFF (4).

3. При първо включване уредът е със заводски

температурна стойност = 150 °C / 300 °F, степен на количеството въздух 5, толеранс на алармата = 10 °C / 50 °F, ниво на емисиите = 0,90, аудио-сигнал включен.

4. Температурата и количеството въздух се

определят според материала и начина на обработка. Моля направете първо проверка на невидимо място. Пускане в експлоатация Монтаж/демонтаж при HG 2620 E (рис. 2)

1. HG 2620 E да се изключи и кабелът да се

2. Страничните винтове на защитната тръба да

се отвинтят и тръбата да се издърпа. След което да се отстрани капака.

3. Защитната тръба и HG Scan PRO се поставят

4. Защитната тръба с HG Scan PRO се поставят

върху HG 2620 E и страничните винтове се

Капакът се пази, за случай когато HG Scan PRO бъде отново свален. Монтаж/демонтаж при HG 2520 E (рис. 4)

1. HG 2520 E да се изключи и кабелът да се

2. Предните винтове на защитната тръба да се

отвинтят и тръбата да се издърпа. След което да се отстрани капака.

3. HG Scan PRO се поставя върху HG 2520 E

4. След което защитната тръба отново се

поставя и предните винтове се затягат.

5. HG 2520 E с HG Scan PRO е готов за работа.

Капакът се пази, за случай когато HG Scan PRO бъде отново свален. n Точката на засичане се намира на разстояние 10 см преди изходната тръба на пистолета за горещ въздух, при големина около 2 см (пресечна точка на двата лазерни лъча). При намаляване/увеличаване на разстоянието се стига до отклонение в резултатите. n За да се постигнат точни резултати, обектът на засичане трябва да е по-голям от точката на измерване. Препоръчва се работният обект да е поне два пъти по-голям от точката на измерване. n При прозрачни повърхности, напр. стъкло, HG Scan PRO не може да засича температу- рата на повърхностите отдолу. Вместо това, HG Scan PRO засича температурата на по- върхността на стъклото. n Дюзи, които пренасочват въздуха и/или зара- ди дължината си пресичат обхвата, не могат да бъдат използвани с HG Scan PRO. n При гланцови обекти може да се стигне до изкривяване на засечените резултати. n За да отчете точни стойности, HG Scan PRO трябва да бъде адаптиран към околната тем- пература. Това важи и при смяна на мястото

n При продължителна употреба с високи температури може да се стигне до загряване на HG Scan PRO и до грешни резултати от засичането. Засичане на температура (рис. )

a) Настройки Следните настройки могат да бъдат направени:

• Избор на температура през менюто за настройки:

• Количество въздух: 150-600 л / мин

• Толеранс на алармата: 10/20 °C, 50/70 °F

• Ниво на емисии: 0.10-0.99

• Аудио вкл./изкл. Настройката на граничната температура се извършва директно с джойстика. При това джой- стикът се движи надясно или наляво, за да се увеличи или намали граничната температура. Посредством бутона за количество въздух вли- зате в менюто на HG Scan PRO, където можете да направите допълнителни настройки. Програми- те могат да се избират от бутона за програми. За целта прочетете раздел „Работа с програми“.

1. С натискане на бутона за количество въздух

се предприема настройка на количеството въздух. Докато настройвате количеството въздух на екрана мига символът за количе- ство въздух (10). Джойстикът да се придвижи надясно или наляво, за да се увеличи или намали количеството въздух. При приемане на старата стойност, без промяна, моля про- дължете с 2.

2. С повторно натискане на бутона за количе-

ство въздух се предприема настройка на ни- во на емисиите. Докато настройвате нивото на емисии на екрана се показва буквата (8) „E“. Джойстикът да се придвижи надясно или наляво, за да се увеличи или намали нивото на емисии. За допълнителна информация по темата, моля прочетете раздела "Ниво на емисии". При приемане на старата стойност, без промяна, моля продължете с 3.

3. Със следващо натискане на бутона за коли-

чество въздух се предприема настройка на толеранса на алармата. Докато настройвате толеранса на алармата на екрана се показва буквата (7) „L“. Джойстикът да се придвижи надясно или наляво, за да се увеличи или на- мали толеранса на алармата. За допълнител- на информация по темата, моля прочетете раздела "Алармена функция". При приемане на старата стойност, без промяна, моля про- дължете с 4.

4. Със следващо натискане на бутона за ко-

личество въздух се предприема настройка на аудио-сигнала. Докато настройвате аудио-сигнала на екрана се показва буквата (7) „A“. Джойстикът да се придвижи надясно или наляво, за да се включи или изключи аудио-сигнала. При приемане на старата стойност, без промяна, моля продължете с 5.

5. Със следващо натискане на бутона за

количество въздух се излиза от менюто за настройки. HG Scan PRO започва директно с температурното засичане. b) Работа на програмите От производителя са избрани 4 програми за най-често използваните приложения. С натиска- не на бутона за програми на екрана се показва цифра (7) 1 за програма 1. Следващо натискане на бутона за програмите води до показване на цифрите (7) 2-4 за програми 2-4. Следващото натискане ви връща обратно в нормален режим. В нормален режим на работа на екрана не се показват цифри (7). c) Запаметяване Стойностите на четирите програми могат по всяко време да бъдат променени и запаметени. За целта първо натиснете бутона за програ- мите, докато се изпише програмата, която ще променяте. Изберете желаните температура, количество въздух и ниво на емисии. Символът за запаметяване мига на екрана, за да покаже че избраната програма е била променена. За да се запамети тази настройка в избраната програма, бутонът за програмите трябва да се натисне и задържи. Символът за запаметяване продължава да мига за около 2 сек. Когато символът засвети постоянно избраните стойности са били запа- метени в програмата. Толерансът на алармата и аудио-сигналът могат да бъдат променяни в нормален режим и са в сила за всички програми.

Предварително настроени програми: HG Scan PRO е оборудван с алармена функция при надхвърляне или спадане под зададената гранична температурна стойност. Алармата е акустична с аудио-сигнал и визуална посред- ством син и червен LED-кръг. Алармата се задей- ства, когато зададената температурна стойност бъде премината. При зелен LED-кръг температурата на HG Scan PRO съвпада с целевата стойност в рамките на толеранса. Акустичният аудио-сигнал може да бъде деактивиран. За деактивиране на ау- дио-сигнала прегледайте раздел "Настройки". d) Функция LOC За да се избегне неволно разместване на избра- ните настройки HG Scan PRO разполага с функ- цията Lockable Override Control (LOC).

За да разберете как да настроите LOC-функция- та, обадете се моля в нашия сервиз на номер [phone]. Алармена функция Таблица за алармената функция Отклонения от граничната температура в °C Толеранс на алармата 10 °C 20 °C Червен LED-кръг & аудио-сигнал > 20 °C > 40 °C Червен LED-кръг 10 °C до 20 °C 20 °C до 40 °C Зелен LED-кръг -10 °C до 10 °C -20 °C до 20 °C Син LED-кръг -20 °C до -10 °C -40 °C до -20 °C Син LED-кръг & аудио-сигнал < -20 °C < -40 °C Отклонения от граничната температура в °F Толеранс на алармата 20 °F 40 °F Червен LED-кръг & аудио-сигнал > 40 °F > 80 °F Червен LED-кръг 20 до 40 °F 40 до 80 °F Зелен LED-кръг -20 до 20 °F -40 до 40 °F Син LED-кръг -40 до -20 °F -80 до -40 °F Син LED-кръг & аудио-сигнал < -40 °F < -80 °F Програма 1 2 3 4 Гранична температура (°C/°F) 80 °C/180 °F 120 °C/250 °F 160 °C/320 °F 250 °C/480 °F Степен на количеството

Работно напрежение: 15V DC Време за задействане: 500 ms Спектър: 8-14 µm Ниво на емисии: 0,10-0,99 Стъпка: 10 °C / 10 °F Работно разстояние: 10 см Инфрачервено петно: 10:1 Работна температура: 0-50 °C / 32-122 °F Работна влажност на въздуха: 10 % - 90 % RH Температура на съхранение: -10–60 °C / 14–140 °F Влажност на въздуха при складиране: < 80 % RH Температура на засичане: 0 °C - 300 °C (32 °F - 572 °F) Прецизност *: ±2 °C / ±3,6 °F или ±5 % от засечената стойност Тегло: 120 г 85 г Размери: 99 x 95 x 153 мм 88 x 56,5 x 77 мм

• Точността е при около 25°C околна температура и спазване на оптималното разстояние към обекта. Технически данни HG Scan PRO 2620 E HG Scan PRO2520 E Почистване на обектива: При замърсяване, обективът може да бъде по- чистен с влажна, мека кърпа (без почистващ пре- парат). Като алтернатива може да се използва течност за почистване на обективи. Не могат да се използват никакви разтворители, нито такива, съдържащи киселина или алкохол. Почистване на корпуса Корпусът може да се почиства с вода или нежен почистващ препарат. Не могат да се използват никакви разтворители. Грижа и поддръжкаНиво на емисии Този продукт на STEINEL е произведен с най-го- лямо старание, проверен е за функционалност и безопасност, според действащите разпоредби, след което е подложен на качествен контрол, на принципа на случайния избор. STEINEL гаранти- ра перфектна изработка и функции. Гаранцията е с продължителност 12 месеца и започва от деня на покупката. Ние отстраняваме всички дефекти, причинени от грешки в производство- то или качеството на материала, ремонтирайки или заменяйки дефектните части, по наш избор. Гаранцията не важи за щети по износващи се части, за щети и дефекти, получени в резултат на неправилна употреба или поддръжка, както и за счупване при падане. Последващи щети на чужди предмети са изключени от гаранцията. Гаранцията е валидна само, ако неразглобеният уред бъде изпратен на съответния сервиз, добре опакован и придружен от кратко опи- сание на дефекта, касова бележка или фактура (дата на покупка и печат на търговец), или бъде предаден на търговеца в първите 6 месеца. Ремонтен сервиз: След изтичане на гаранцията или при дефекти, непокрити от гаранцията, моля попитайте в най-близкия заводски сервиз за възможностите

Този продукт съответства на - Директивата за електромагнитна съвместимост 2014/30/ЕО - Директивата за ограничаване на вредните материали 2011/65/ЕО - ОЕЕО Директива 2012/19/ЕО Декларация за съответствие Не изхвърляйте стари уреди, аку- мулатори/батерии в общия боклук, в огън или във вода. Акумулатори/ батерии трябва да се събират, рециклират или да се отстраняват по предпазващ за околната среда

Отстраняване За да се постигнат точни измервания при раз- лични материали и повърхности, нивото на емисии (виж таблица) на HG Scan PRO може да се настройва. На екрана числата се изписват след запетайката. (Десетици и стотици) напр. 0,93 отговаря на 93. Посочените в таблицата стойности са приблизителни. Качеството на повърхността, геометрията или други параметри могат да променят нивото на емисии на засичания обект. Подробен преглед можете да намерите на нашата страница: www.steinel-professional.de/emissionswerte (немски) www.steinel-professional.de/emissivities (други езици) Повърхност Ниво на емисии Автомобилно фолио 0,90-0,95 Дърво 0,80-0,90 Гума 0,85-0,95 Маслена боя 0,95 Кожа 0,75-0,85 Лакове 0,80-0,95 Хартия, картон 0,75-0,95 Текстил 0,90 Пластмаса ( PVC,PE, PP ) 0,85-0,95- 180 - - 181 -
