ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GAS 35 H AFC Professional BOSCH

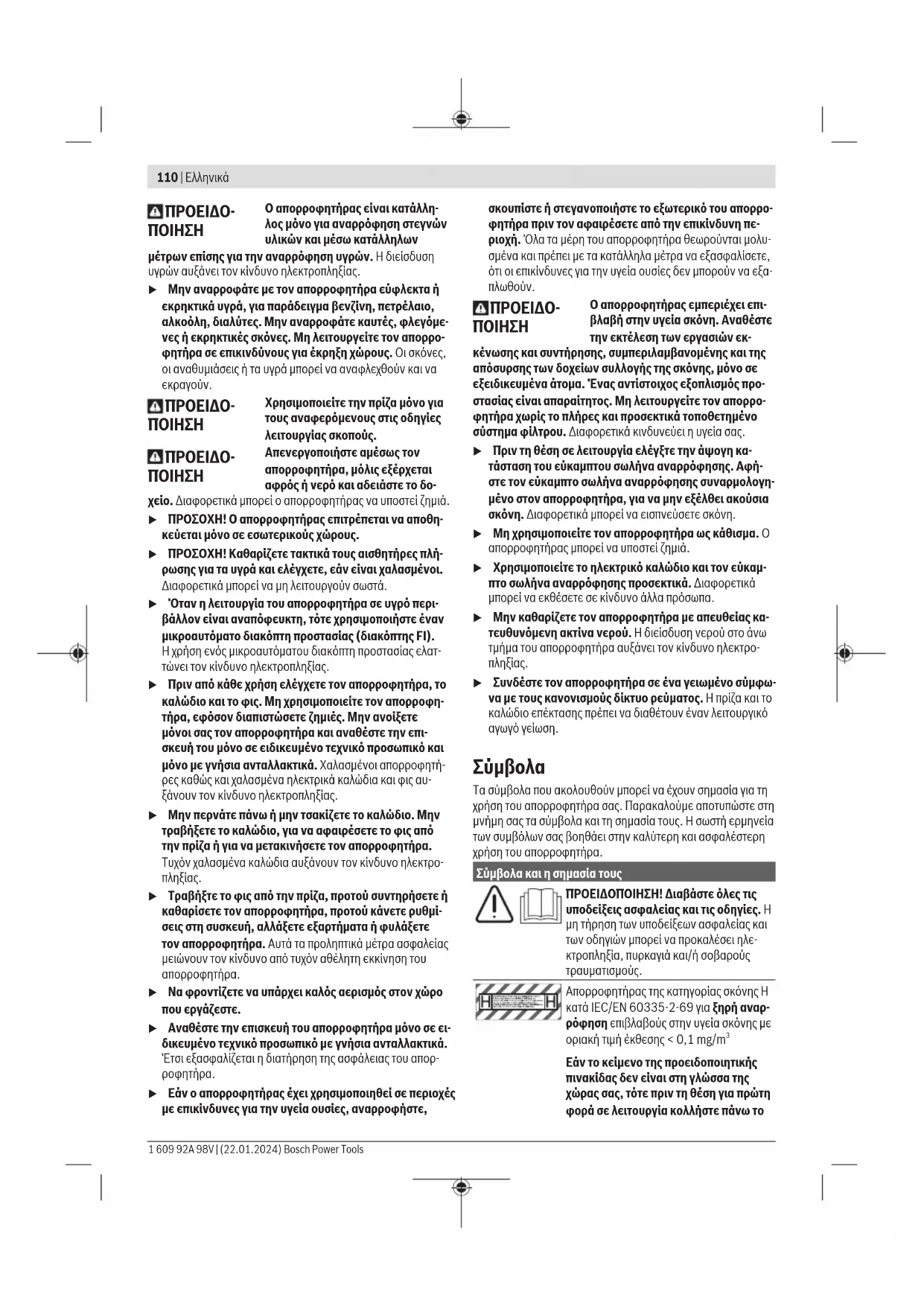

Υποδείξεις ασφαλείας για απορροφητήρες Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Η μη τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκα- λέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς. Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση. u Αυτός ο απορροφητήρας δεν προ- βλέπεται για χρήση από παιδιά και άτομα με περιορισμένες φυσικές, αισθητήριες ή διανοητικές ικανότη- τες ή με έλλειψη εμπειρίας και ανε- παρκείς γνώσεις. Διαφορετικά υπάρ- χει κίνδυνος λανθασμένου χειρισμού και τραυματισμού. u Επιβλέπετε τα παιδιά. Έτσι εξασφα- λίζεται, ότι τα παιδιά δε θα παίξουν με τον απορροφητήρα. u Προσέξτε όλες τις διατάξεις ασφαλείας για τα προς αναρρόφηση υλικά.

Μην αναρροφάτε ποτέ υλικά που εμπεριέχουν αμίαντο. Ο αμίαντος θεωρείται καρκινογόνο υλικό.

Χρησιμοποιείτε τον απορροφητήρα μόνο, όταν έχετε λάβει επαρκείς πληροφορίες για τη χρήση του απορροφητήρα, για τα προς αναρρόφηση υλικά και για την ασφαλή διάθεσή τους. Ένας επιμελής κατατοπισμός ελαττώνει τυχόν εσφαλμένους χειρισμούς και τραυματισμούς. Bosch Power Tools 1 609 92A 98V | (22.01.2024)110 | Ελληνικά

Ο απορροφητήρας είναι κατάλλη- λος μόνο για αναρρόφηση στεγνών υλικών και μέσω κατάλληλων μέτρων επίσης για την αναρρόφηση υγρών. Η διείσδυση υγρών αυξάνει τον κίνδυνο ηλεκτροπληξίας. u Μην αναρροφάτε με τον απορροφητήρα εύφλεκτα ή εκρηκτικά υγρά, για παράδειγμα βενζίνη, πετρέλαιο, αλκοόλη, διαλύτες. Μην αναρροφάτε καυτές, φλεγόμε- νες ή εκρηκτικές σκόνες. Μη λειτουργείτε τον απορρο- φητήρα σε επικινδύνους για έκρηξη χώρους. Οι σκόνες, οι αναθυμιάσεις ή τα υγρά μπορεί να αναφλεχθούν και να

Χρησιμοποιείτε την πρίζα μόνο για τους αναφερόμενους στις οδηγίες λειτουργίας σκοπούς.

Απενεργοποιήστε αμέσως τον απορροφητήρα, μόλις εξέρχεται αφρός ή νερό και αδειάστε το δο- χείο. Διαφορετικά μπορεί ο απορροφητήρας να υποστεί ζημιά. u ΠΡΟΣΟΧΗ! Ο απορροφητήρας επιτρέπεται να αποθη- κεύεται μόνο σε εσωτερικούς χώρους. u ΠΡΟΣΟΧΗ! Καθαρίζετε τακτικά τους αισθητήρες πλή- ρωσης για τα υγρά και ελέγχετε, εάν είναι χαλασμένοι. Διαφορετικά μπορεί να μη λειτουργούν σωστά. u Όταν η λειτουργία του απορροφητήρα σε υγρό περι- βάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε έναν μικροαυτόματο διακόπτη προστασίας (διακόπτηςFI). Ηχρήση ενός μικροαυτόματου διακόπτη προστασίας ελατ- τώνει τον κίνδυνο ηλεκτροπληξίας. u Πριν από κάθε χρήση ελέγχετε τον απορροφητήρα, το καλώδιο και το φις. Μη χρησιμοποιείτε τον απορροφη- τήρα, εφόσον διαπιστώσετε ζημιές. Μην ανοίξετε μόνοι σας τον απορροφητήρα και αναθέστε την επι- σκευή του μόνο σε ειδικευμένο τεχνικό προσωπικό και μόνο με γνήσια ανταλλακτικά. Χαλασμένοι απορροφητή- ρες καθώς και χαλασμένα ηλεκτρικά καλώδια και φις αυ- ξάνουν τον κίνδυνο ηλεκτροπληξίας. u Μην περνάτε πάνω ή μην τσακίζετε το καλώδιο. Μην τραβήξετε το καλώδιο, για να αφαιρέσετε το φις από την πρίζα ή για να μετακινήσετε τον απορροφητήρα. Τυχόν χαλασμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτρο-

u Τραβήξτε το φις από την πρίζα, προτού συντηρήσετε ή καθαρίσετε τον απορροφητήρα, προτού κάνετε ρυθμί- σεις στη συσκευή, αλλάξετε εξαρτήματα ή φυλάξετε τον απορροφητήρα. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του απορροφητήρα. u Να φροντίζετε να υπάρχει καλός αερισμός στον χώρο που εργάζεστε. u Αναθέστε την επισκευή του απορροφητήρα μόνο σε ει- δικευμένο τεχνικό προσωπικό με γνήσια ανταλλακτικά. Έτσι εξασφαλίζεται η διατήρηση της ασφάλειας του απορ-

u Εάν ο απορροφητήρας έχει χρησιμοποιηθεί σε περιοχές με επικίνδυνες για την υγεία ουσίες, αναρροφήστε, σκουπίστε ή στεγανοποιήστε το εξωτερικό του απορρο- φητήρα πριν τον αφαιρέσετε από την επικίνδυνη πε- ριοχή. Όλα τα μέρη του απορροφητήρα θεωρούνται μολυ- σμένα και πρέπει με τα κατάλληλα μέτρα να εξασφαλίσετε, ότι οι επικίνδυνες για την υγεία ουσίες δεν μπορούν να εξα-

Ο απορροφητήρας εμπεριέχει επι- βλαβή στην υγεία σκόνη. Αναθέστε την εκτέλεση των εργασιών εκ- κένωσης και συντήρησης, συμπεριλαμβανομένης και της απόσυρσης των δοχείων συλλογής της σκόνης, μόνο σε εξειδικευμένα άτομα. Ένας αντίστοιχος εξοπλισμός προ- στασίας είναι απαραίτητος. Μη λειτουργείτε τον απορρο- φητήρα χωρίς το πλήρες και προσεκτικά τοποθετημένο σύστημα φίλτρου. Διαφορετικά κινδυνεύει η υγεία σας. u Πριν τη θέση σε λειτουργία ελέγξτε την άψογη κα- τάσταση του εύκαμπτου σωλήνα αναρρόφησης. Αφή- στε τον εύκαμπτο σωλήνα αναρρόφησης συναρμολογη- μένο στον απορροφητήρα, για να μην εξέλθει ακούσια σκόνη. Διαφορετικά μπορεί να εισπνεύσετε σκόνη. u Μη χρησιμοποιείτε τον απορροφητήρα ως κάθισμα. Ο απορροφητήρας μπορεί να υποστεί ζημιά. u Χρησιμοποιείτε το ηλεκτρικό καλώδιο και τον εύκαμ- πτο σωλήνα αναρρόφησης προσεκτικά. Διαφορετικά μπορεί να εκθέσετε σε κίνδυνο άλλα πρόσωπα. u Μην καθαρίζετε τον απορροφητήρα με απευθείας κα- τευθυνόμενη ακτίνα νερού. Η διείσδυση νερού στο άνω τμήμα του απορροφητήρα αυξάνει τον κίνδυνο ηλεκτρο-

u Συνδέστε τον απορροφητήρα σε ένα γειωμένο σύμφω- να με τους κανονισμούς δίκτυο ρεύματος. Η πρίζα και το καλώδιο επέκτασης πρέπει να διαθέτουν έναν λειτουργικό αγωγό γείωση.

Τα σύμβολα που ακολουθούν μπορεί να έχουν σημασία για τη χρήση του απορροφητήρα σας. Παρακαλούμε αποτυπώστε στη μνήμη σας τα σύμβολα και τη σημασία τους. Η σωστή ερμηνεία των συμβόλων σας βοηθάει στην καλύτερη και ασφαλέστερη χρήση του απορροφητήρα. Σύμβολα και η σημασία τους ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Η μη τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσει ηλε- κτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς. Απορροφητήρας της κατηγορίας σκόνης H κατά IEC/EN 60335-2-69 για ξηρή αναρ- ρόφηση επιβλαβούς στην υγεία σκόνης με οριακή τιμή έκθεσης <0,1mg/m

Εάν το κείμενο της προειδοποιητικής πινακίδας δεν είναι στη γλώσσα της χώρας σας, τότε πριν τη θέση για πρώτη φορά σε λειτουργία κολλήστε πάνω το 1 609 92A 98V | (22.01.2024) Bosch Power ToolsΕλληνικά | 111 Σύμβολα και η σημασία τους συμπαραδιδόμενο αυτοκόλλητο στη γλώσσα της χώρας σας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Ο απορροφητήρας εμπεριέχει επιβλαβή στην υγεία σκόνη. Αναθέστε την εκτέλεση των εργασιών εκκένωσης και συντήρησης, συμπερι- λαμβανομένης και της απόσυρσης των δοχείων συλλογής της σκόνης, μόνο σε εξειδικευμένα άτομα. Ένας αντίστοιχος εξοπλισμός προστασίας είναι απαραίτη- τος. Μη λειτουργείτε τον απορροφητή- ρα χωρίς το πλήρες και προσεκτικά το- ποθετημένο σύστημα φίλτρου. Διαφο- ρετικά κινδυνεύει η υγεία σας. Τοποθετήστε το πολύ μόνο ένα L-Boxx. Το βάρος του L-Boxx μαζί με το περιεχόμε- νο δεν επιτρέπεται να ξεπερνά τα 15kg. Μην αναρτήσετε τον απορροφητήρα, π.χ. κατά τη μεταφορά, από ένα γάντζο γερανού. Ο απορροφητήρας δεν επι- τρέπεται να ανυψωθεί με γερανό. Υπάρχει κίνδυνος τραυματισμού και ζημιάς. Μη χρησιμοποιείτε τον απορροφητήρα ως κάθισμα, σκάλα ή σκαλοπάτι. Ο απορροφητήρας μπορεί να ανατραπεί και να υποστεί ζημιά. Υπάρχει κίνδυνος τραυ-

Διάταξη αυτόματης εκκίνησης/στάσης Αναρρόφηση της δημιουργούμενης σκόνης από τα ευρισκόμενα σε λειτουργία ηλεκτρικά εργαλεία Ο απορροφητήρας ενεργοποιείται αυτόμα- τα και απενεργοποιείται με καθυστέρηση Απενεργοποίηση

Αναρρόφηση της συγκεντρωμένης σκόνης Σύμβολα και η σημασία τους

Διάταξη επιτήρησης ογκομετρικής ροής για μια διάμετρο εύκαμπτου σωλήνα 15mm

Διάταξη επιτήρησης ογκομετρικής ροής για μια διάμετρο εύκαμπτου σωλήνα 22mm

Διάταξη επιτήρησης ογκομετρικής ροής για μια διάμετρο εύκαμπτου σωλήνα 35mm Min/Max Συνεχής ρύθμιση της δύναμης αναρρόφη-

– Μέγιστη απορροφητική ικανότητα για εφαρμογές με μεγάλη δημιουργία

– Μειωμένη απορροφητική ικανότητα για εφαρμογές με μικρή δημιουργία σκόνης και π.χ. για τη ρύθμιση της δύ- ναμης αναρρόφησης ανάμεσα στο συν- δεδεμένο ηλεκτρικό εργαλείο και στην επιφάνεια του επεξεργαζόμενου κομ- ματιού (π.χ. κατά τη λείανση) Στοιχεία της επιτρεπόμενης ισχύος σύνδε- σης του συνδεδεμένου ηλεκτρικού εργα- λείου (ειδική για κάθε χώρα) AFC Αυτόματος καθαρισμός φίλτρου (AFC = Automatic Filter Cleaning) Περιγραφή προϊόντος και ισχύος Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των οδη- γιών λειτουργίας. Χρήση σύμφωνα με τον προορισμό Ο απορροφητήρας προορίζεται για την ανίχνευση, αναρρόφη- ση, μεταφορά και διαχωρισμό μη εύφλεκτης ξηρής σκόνης, μη εύφλεκτων υγρών και ενός μείγματος νερού-αέρα. Ο απορροφητήρας ελέγχθηκε σύμφωνα με την τεχνολογία κα- ταπολέμησης της σκόνης και ανταποκρίνεται στην κατηγορία H για ξηρή σκόνη κατά IEC/EN60335-2-69. Είναι κατάλληλος για τις αυξημένες καταπονήσεις σε περίπτω- ση επαγγελματικής χρήσης, π.χ. στη βιοτεχνία, στη βιομηχανία και στα συνεργεία κατά IEC/EN60335-2-69. Bosch Power Tools 1 609 92A 98V | (22.01.2024)112 | Ελληνικά Κατά τη διάρκεια της λειτουργίας η πρίζα επιτρέπεται να χρησι- μοποιηθεί μόνο σε στεγνό περιβάλλον. Απεικονιζόμενα στοιχεία Η απαρίθμηση στα απεικονιζόμενα στοιχεία αναφέρεται στην παράσταση του απορροφητήρα στις σελίδες γραφικών. (1)

(2) Πώμα φραγής για σύνδεση αναρρόφησης (3) Υποδοχή του εύκαμπτου σωλήνα (4) Στήριγμα για τον εύκαμπτο σωλήνα αναρρόφησης (5) Πρίζα για ηλεκτρικό εργαλείο (6) Ρυθμιστής ογκομετρικής ροής (7) Διακόπτης επιλογής τρόπου λειτουργίας (8) Ρυθμιστής απορροφητικής ικανότητας (9) Πλήκτρο AFC (10) Λαβή μεταφοράς (11) Υποδοχή L-Boxx (12) Επάνω μέρος του απορροφητήρα (13) Κλείστρο για το επάνω μέρος του απορροφητήρα (14)

(15) Φρένο τροχίσκων οδήγησης (16) Τροχίσκος οδήγησης (17) Στήριγμα καλωδίου (18) Κλείστρο του καλύμματος του φίλτρου (19) Ασφάλεια του κλείστρου (20) Στήριγμα για τους σωλήνες αναρρόφησης (21) Στήριγμα για το ακροφύσιο αναρρόφησης αρμών/κυρ- τό ακροφύσιο (22) Στήριγμα για το πέλμα δαπέδου (23) Προσαρμογέας αναρρόφησης (24) Κυρτό ακροφύσιο (25) Εύκαμπτος σωλήνας αναρρόφησης (26) Σάκος φίλτρου ασφαλείας (27) Σάκος αποκομιδής (28) Επίπεδο πτυχωτό φίλτρο κατηγορία H (HEPA/PTFE) (29) Ακροφύσιο αναρρόφησης αρμών (30) Λαστιχένιο χείλος (31) Λωρίδες βούρτσας (32) Πέλμα δαπέδου (33) Σωλήνας αναρρόφησης (34) Υποδοχή για το στήριγμα του εύκαμπτου σωλήνα αναρ-

(36) Άνοιγμα τυχαίας εισαγωγής αέρα (37) LED ελέγχου (38) Βίδα ασφάλισης (39) Κάλυμμα φίλτρου (40) Αισθητήρες στάθμης πλήρωσης Τεχνικά στοιχεία Απορροφητήρας υγρής/στεγνής αναρρόφησης GAS 35 H AFC GAS 35 H AFC Κωδικός αριθμός 3601JC36.. 3601JC3660 Ονομαστική τάση V 220−240 110 Ονομαστική ισχύς W 1.200 1.000 Συχνότητα Hz 50−60 50−60 Όγκος δοχείου (μικτός) l 35 35 Όγκος δοχείου (καθαρός) l 25 25 Καθαρός όγκος (υγρά) l 19 19 Όγκος σάκου σκόνης l 19 19 Μέγ. υποπίεση

– Απορροφητήρας hPa 230 211 – Στρόβιλος hPa 254 242 Μέγ. παροχή

– Απορροφητήρας l/s m³/h

111,6 – Στρόβιλος l/s m³/h

255,6 Μέγ. ισχύς αναρρόφησης W 1.380 1.150 Επιφάνεια πτυχωτού φίλτρου m² 0,5 0,5 Κατηγορίας σκόνης H H 1 609 92A 98V | (22.01.2024) Bosch Power ToolsΕλληνικά | 113 Απορροφητήρας υγρής/στεγνής αναρρόφησης GAS 35 H AFC GAS 35 H AFC Βάρος κατά EPTA-Procedure01:2014 kg 12,4 12,7 Βαθμός προστασίας /I /I Βαθμός προστασίας απορροφητήρα IPX4 IPX4 Βαθμός προστασίας φις, Ελβετία IP55 − A) Μετρημένη με έναν εύκαμπτο σωλήνα αναρρόφησης Ø 35 mm και 3 m μήκος Τα στοιχεία ισχύουν για μια ονομαστική τάση [U] 230 V. Σε περίπτωση που υπάρχουν αποκλίνουσες τάσεις και στις ειδικές για κάθε χώρα εκδόσεις αυ- τά τα στοιχεία μπορεί να διαφέρουν. Οι τιμές μπορεί να διαφέρουν ανάλογα με το προϊόν και υπόκεινται σε συνθήκες εφαρμογής καθώς και περιβάλλοντος. Περισσότερες πληροφορίες κάτω από www.bosch-professional.com/wac. Διάταξη αυτόματης εκκίνησης/στάσης Ονομαστική τάση Μέγιστη ισχύς Ελάχιστη ισχύς 230V 2.200W 100W 110V 750W 100W Στοιχεία της επιτρεπόμενης ισχύος σύνδεσης του συνδεδεμένου ηλεκτρικού εργαλείου. Στα άλλα ειδικά για κάθε χώρα μοντέλα μπορούν αυτές οι τιμές να αποκλίνουν. Προσέξτε τα στοιχεία στην πρίζα του απορροφητήρα σκόνης. Πληροφορίες για θόρυβο και δονήσεις Τιμές εκπομπής θορύβου υπολογισμένες κατάEN60335-2-69. Η Α-σταθμισμένη στάθμη ηχητικής πίεσης του απορροφητήρα ανέρχεται τυπικά στα69dB(A) (70dB(A) για 110 V). Ανα- σφάλεια K=1dB(A). Η στάθμη ηχητικής ισχύος ανέρχεται στα83dB(A). Φοράτε προστασία ακοής! Οι συνολικές τιμές ταλαντώσεων a

(διανυσματικό άθροισμα τριών κατευθύνσεων) και η ανασφάλεια K εξακριβώθηκαν σύμφωνα με το πρότυπο EN60335-2-69: a

Συναρμολόγηση u Τραβήξτε το φις από την πρίζα, προτού συντηρήσετε ή καθαρίσετε τον απορροφητήρα, προτού κάνετε ρυθμί- σεις στη συσκευή, αλλάξετε εξαρτήματα ή φυλάξετε τον απορροφητήρα. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του απορροφητήρα. Συναρμολόγηση του στηρίγματος για τον εύκαμπτο σωλήνα αναρρόφησης (βλέπεεικόναA) – Σπρώξτε το στήριγμα (4) για τον εύκαμπτο σωλήνα αναρ- ρόφησης δυνατά από επάνω στις προβλεπόμενες γι’ αυτό υποδοχές (34), μέχρι να ασφαλίσει. Συναρμολόγηση του εύκαμπτου σωλήνα αναρρόφησης (βλέπεεικόναB) Τραβήξτε το πώμα φραγής(2) από την υποδοχή του εύκαμ- πτου σωλήνα(3). Τοποθετήστε τον εύκαμπτο σωλήνα αναρρόφησης(25) στην υποδοχή του εύκαμπτου σωλήνα(3) και γυρίστε τον προς τη φορά των δεικτών του ρολογιού μέχρι τέρμα. u Κλείνετε τη σύνδεση αναρρόφησης πάντοτε με το πώμα φραγής, όταν αφαιρείτε τον εύκαμπτο σωλήνα αναρρόφησης. Έτσι αποτρέπεται τη διαφυγή της σκόνης. Υπόδειξη: Κατά την αναρρόφηση, με την τριβή της σκόνης στον εύκαμπτο σωλήνα αναρρόφησης και στα εξαρτήματα αναρρόφησης, δημιουργείται ένα ηλεκτροστατικό φορτίο, το οποίο ο χρήστης μπορεί να αντιληφθεί στη μορφή στατικής εκ- φόρτισης (ανάλογα με τις συνθήκες του περιβάλλοντος και τη σωματική αίσθηση). Γενικά η Bosch συνιστά τη χρήση ενός αντιστατικού εύκαμ- πτου σωλήνα αναρρόφησης (εξάρτημα) κατά την αναρρόφηση λεπτής σκόνης και στεγνών υλικών. Συναρμολόγηση των εξαρτημάτων αναρρόφησης (βλέπε εικόνα C) Ο εύκαμπτος σωλήνας αναρρόφησης (25) είναι εξοπλισμένος με ένα σύστημα κλιπ, με το οποίο μπορεί να συνδεθούν τα εξαρτήματα αναρρόφησης (προσαρμογέας αναρρόφησης (23), κυρτό ακροφύσιο (24)). Συναρμολόγηση του προσαρτήματος αναρρόφησης – Τοποθετήστε τον προσαρμογέα αναρρόφησης (23) πάνω στον εύκαμπτο σωλήνα αναρρόφησης (25), ώσπου τα δύο κουμπιά (35) του εύκαμπτου σωλήνα αναρρόφησης να ασφαλίσουν με τον χαρακτηριστικό ήχο. – Για την αποσυναρμολόγηση, πατήστε τα κουμπιά (35) προς τα μέσα και τραβήξτε τα εξαρτήματα μεταξύ τους. Συναρμολόγηση των ακροφυσίων και των σωλήνων – Τοποθετήστε το κυρτό ακροφύσιο (24) πάνω στον εύκαμ- πτο σωλήνα αναρρόφησης (25), ώσπου τα δύο κουμπιά (35) του εύκαμπτου σωλήνα αναρρόφησης να ασφαλίσουν με τον χαρακτηριστικό ήχο. – Τοποθετήστε μετά το επιθυμητό εξάρτημα αναρρόφησης (πέλμα δαπέδου, ακροφύσιο αναρρόφησης αρμών, σωλή- νας αναρρόφησης κλπ.) σταθερά πάνω στο κυρτό ακροφύ- σιο (24). – Για την αποσυναρμολόγηση, πατήστε τα κουμπιά (35) προς τα μέσα και τραβήξτε τα εξαρτήματα μεταξύ τους. Bosch Power Tools 1 609 92A 98V | (22.01.2024)114 | Ελληνικά Τοποθέτηση/αφαίρεση του σάκου αποκομιδής ή του σάκου φίλτρου ασφαλείας (ξηρή αναρρόφηση) (βλέπεεικόνεςD1−D3) Για την ξηρή αναρρόφηση ουσιών σύμφωνα με την κατηγορία σκόνης H πρέπει να χρησιμοποιήσετε είτε έναν σάκο αποκομιδής(27) ή έναν σάκο φίλτρου ασφαλείας(26). Εφόσον αναρροφούνται ουσίες χωρίς ή με μια οριακή τιμή έκ- θεσης ≥1mg/m

(αντίστοιχα στην κατηγορία σκόνηςL), μπο- ρεί να γίνει η αναρρόφηση απευθείας στο δοχείο.

Ο απορροφητήρας εμπεριέχει επι- βλαβή στην υγεία σκόνη. Αναθέστε την εκτέλεση των εργασιών εκ- κένωσης και συντήρησης, συμπεριλαμβανομένης και της απόσυρσης των δοχείων συλλογής της σκόνης, μόνο σε εξειδικευμένα άτομα. Ένας αντίστοιχος εξοπλισμός προ- στασίας είναι απαραίτητος. Μη λειτουργείτε τον απορρο- φητήρα χωρίς το πλήρες και προσεκτικά τοποθετημένο σύστημα φίλτρου. Διαφορετικά κινδυνεύει η υγεία σας. Τοποθέτηση του σάκου αποκομιδής – Ανοίξτε τα κλείστρα (13) και αφαιρέστε το επάνω μέρος του απορροφητήρα (12). – Τοποθετήστε τον σάκο αποκομιδής (27) με το άνοιγμα πλή- ρωσης προς τα εμπρός μέσα στο δοχείο (1). – Τραβήξτε το άνοιγμα πλήρωσης πάνω στη φλάντζα σύνδε- σης μέχρι την εσοχή της φλάντζας σύνδεσης. – Βεβαιωθείτε, ότι ο σάκος αποκομιδής (27) ακουμπά εντε- λώς στα εσωτερικά τοιχώματα του δοχείου (1). – Αναδιπλώστε το υπόλοιπο του σάκου αποκομιδής (27) πάνω από το περιθώριο του δοχείου (1). – Τοποθετήστε το επάνω μέρος του απορροφητήρα (12) και κλείστε τα κλείστρα (13). Αφαίρεση και κλείσιμο του σάκου αποκομιδής – Κλείστε το δοχείο(1) με το πώμα φραγής για τη σύνδεση αναρρόφησης(2). – Ανοίξτε τα κλείστρα (13) και αφαιρέστε το επάνω μέρος του απορροφητήρα (12). – Αφαιρέστε τον γεμάτο σάκο αποκομιδής(27) από τη φλάν- τζα σύνδεσης προς τα πίσω. – Κλείστε τον σάκο αποκομιδής(27) στεγανά με το συμπαρα- διδόμενο δεματικό καλωδίου κάτω από το άνοιγμα της σύν- δεσης αναρρόφησης και της οπής εξαερισμού. – Απομακρύνετε τον σάκο αποκομιδής(27) προσεκτικά, χω- ρίς να υποστεί ζημιά, από το δοχείο(1). Προσέξτε εδώ, να μη γρατζουνιστεί ο σάκος αποκομιδής στη φλάντζα σύνδεσης ή σε άλλα κοφτερά αντικείμενα. – Σφουγγίζετε το δοχείο(1) κάπου-κάπου με μη διαβρωτικό απορρυπαντικό του εμπορίου και αφήστε το να στεγνώσει. Τοποθέτηση του σάκου φίλτρου ασφαλείας – Ανοίξτε τα κλείστρα (13) και αφαιρέστε το επάνω μέρος του απορροφητήρα (12). – Τοποθετήστε τον σάκο φίλτρου ασφαλείας(26) με το άνοιγμα πλήρωσης προς τα εμπρός μέσα στο δοχείο(1). – Τραβήξτε το άνοιγμα πλήρωσης πάνω στη φλάντζα σύνδε- σης μέχρι την εσοχή της φλάντζας σύνδεσης. – Βεβαιωθείτε, ότι ο μαύρος πλαστικός σάκος του σάκου φίλ- τρου ασφαλείας(26) ακουμπά εντελώς στα εσωτερικά τοι- χώματα του δοχείου(1). – Βεβαιωθείτε ότι η οπή αντιστάθμισης κενού βρίσκεται στο

– Αναδιπλώστε το υπόλοιπο του μαύρου πλαστικού σάκου πάνω από το περιθώριο του δοχείου(1). – Τοποθετήστε το επάνω μέρος του απορροφητήρα (12) και κλείστε τα κλείστρα (13). Αφαίρεση και κλείσιμο του σάκου φίλτρου ασφαλείας – Κλείστε το δοχείο(1) με το πώμα φραγής για τη σύνδεση αναρρόφησης(2). – Ανοίξτε τα κλείστρα (13) και αφαιρέστε το επάνω μέρος του απορροφητήρα (12). – Αφαιρέστε τον γεμάτο σάκο φίλτρου ασφαλείας(26) από τη φλάντζα σύνδεσης προς τα πίσω. – Κλείστε το άνοιγμα του σάκου φίλτρου ασφαλείας, σπρώχνοντας το κλείστρο πάνω από το άνοιγμα. – Κλείστε τον μαύρο πλαστικό σάκο σταθερά με το συμπαρα- διδόμενο δεματικό καλωδίου. – Αφαιρέστε το αυτοκόλλητα πλησίον της οπής αντιστάθμισης κενού και κλείστε με αυτό την οπή. – Αφαιρέστε τον κλειστό σάκο φίλτρου ασφαλείας προσεκτι- κά, χωρίς να υποστεί ζημιά, από το δοχείο(1). Προσέξτε εδώ, να μη γρατζουνιστεί ο σάκος φίλτρου ασφαλείας στη φλάντζα σύνδεσης ή σε άλλα κοφτερά αντικείμενα. – Σφουγγίζετε το δοχείο(1) κάπου-κάπου με μη διαβρωτικό απορρυπαντικό του εμπορίου και αφήστε το να στεγνώσει. Τοποθέτηση του λαστιχένιου χείλους (υγρή αναρρόφηση) (βλέπεεικόναE) Υπόδειξη: Οι απαιτήσεις στον βαθμό διέλευσης (κατηγορία σκόνης H) αποδείχθηκαν μόνο για την ξηρή αναρρόφηση. – Απομακρύνετε τις λωρίδες βούρτσας(31) με ένα κατάλλη- λο εργαλείο από το πέλμα δαπέδου(32). – Τοποθετήστε τα λαστιχένια χείλη(30) στο πέλμα δαπέδου(32). Υπόδειξη: Η δομημένη πλευρά στα λαστιχένια χείλη πρέπει να δείχνει προς τα έξω. Τοποθέτηση του L-BOXX (βλέπεεικόναF) Για τη μεταφορά του απορροφητήρα και για τη φύλαξη με εξοι- κονόμηση χώρου των εξαρτημάτων του απορροφητήρα και/ή του ηλεκτρικού εργαλείου μπορείτε να τοποθετήσετε ένα L‑BOXX στο επάνω μέρος του απορροφητήρα. – Τοποθετήστε το L‑BOXX στις υποδοχές (11). u Μη μεταφέρετε τον απορροφητήρα από τη λαβή μετα- φοράς του τοποθετημένου L‑BOXX. Ο απορροφητήρας είναι πολύ βαρύ για τη λαβή μεταφοράς του L‑BOXX. Υπάρ- χει κίνδυνος τραυματισμού και ζημιάς.

u Τραβήξτε το φις από την πρίζα, προτού συντηρήσετε ή καθαρίσετε τον απορροφητήρα, προτού κάνετε ρυθμί- 1 609 92A 98V | (22.01.2024) Bosch Power ToolsΕλληνικά | 115 σεις στη συσκευή, αλλάξετε εξαρτήματα ή φυλάξετε τον απορροφητήρα. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του απορροφητήρα. Κατά τη λειτουργία του απορροφητήρας προσέξτε, ώστε τα ρο- λά σταθεροποίησης που υπάρχουν στον απορροφητήρα να εί- ναι μπλοκαρισμένα, για την προστασία του απορροφητήρα από ακούσια κύλιση. Δοκιμάστε τη λειτουργικότητα των ρολών πριν τη λειτουργία με το εκάστοτε δάπεδο. Θέση σε λειτουργία u Προσέξτε την τάση δικτύου! Η τάση της πηγής ρεύματος πρέπει να ταυτίζεται με τα στοιχεία πάνω στην πινακίδα τύ- που του απορροφητήρα. u Ενημερώνεστε σχετικά με τις ισχύουσες διατάξεις/τους ισχύοντες νόμους της χώρας σας σχετικά με τον χειρι- σμό των ανθυγιεινών σκονών. Ο απορροφητήρας επιτρέπεται να χρησιμοποιηθεί για την αναρρόφηση των εξής υλικών: – Σκόνες με μια οριακή τιμή έκθεσης <0,1mg/m

Κατά κανόνα, ο απορροφητήρας δεν επιτρέπεται να χρησιμο- ποιηθεί σε χώρους εκτεθειμένους σε κίνδυνο έκρηξης. Για να εξασφαλίσετε μια ιδανική απορροφητική ικανότητα, πρέπει να ξετυλίξετε τον εύκαμπτο σωλήνα αναρρόφησης (25) πάντοτε εντελώς από το επάνω μέρος του απορροφητή- ρα (12). Ξηρή αναρρόφηση Αναρρόφηση της συγκεντρωμένης σκόνης – Ρυθμίστε τον ρυθμιστή ογκομετρικής ροής (6) στη χρησιμο- ποιούμενη διάμετρο εύκαμπτου σωλήνα. – Για την ενεργοποίηση του απορροφητήρα, θέστε τον διακόπτη επιλογής τρόπων λειτουρ- γίας (7) στο σύμβολο «Αναρρόφηση». – Για την απενεργοποίηση του απορροφητή- ρα, θέστε τον διακόπτη επιλογής τρόπων λει- τουργίας (7) στο σύμβολο «Απενεργοποίη-

Ο απορροφητήρας είναι εξοπλισμένος με μια διάταξη επιτήρη- σης της ογκομετρικής ροής. Η διάταξη επιτήρησης της ογκομε- τρικής ροής στον τρόπο λειτουργίας «Αναρρόφηση» είναι στα- θερά ρυθμισμένη σε μια τιμή 20m/s, ανεξάρτητα από τη θέση του ρυθμιστή της ογκομετρικής ροής(6). Όταν αυτή η τιμή πέσει κάτω του σταθερού ορίου, π.χ. λόγω συγκεντρωμένης ρύπανσης στον εύκαμπτο σωλήνα αναρ- ρόφησης, ενός γεμάτου σάκου φίλτρου ασφαλείας ή ενός φραγμένου επίπεδου πτυχωτού φίλτρου, ηχεί ένα ακουστικό προειδοποιητικό σήμα. Σε αυτή την περίπτωση απενεργοποιή- στε τον απορροφητήρα και ελέγξτε τον, όπως περιγράφεται στην ενότητα «Αντιμετώπιση βλαβών». Αναρρόφηση της δημιουργούμενης σκόνης από τα ευρισκόμενα σε λειτουργία ηλεκτρικά εργαλεία (βλέπεεικόναG) u Όταν ο εξερχόμενος αέρας επιστρέφει στον χώρο, πρέπει να επικρατεί επαρκής ρυθμός ανανέωσης αέρα. Τηρείτε τις σχετικές εθνικές διατάξεις. Στον απορροφητήρα είναι ενσωματωμένη μια πρίζα σούκο(5). Μπορείτε να συνδέσετε εκεί ένα εξωτερικό ηλε- κτρικό εργαλείο. Προσέξτε στη μέγιστη επιτρεπόμενη κατα- νάλωση ενέργειας του συνδεδεμένου ηλεκτρικού εργαλείου. Για να εξασφαλιστεί μια επαρκής μεταφορά σκόνης στη θέση αναρρόφησης, δεν επιτρέπεται η ογκομετρική ροή να πέσει κάτω από την ελάχιστη ογκομετρική ροή για το συνδεδεμένο ηλεκτρικό εργαλείο. Διάμετρος σωλήνα Τιμή ρύθμισης τηςογκομετρικής ροής 35mm 57,9m

– Ρυθμίστε τον ρυθμιστή ογκομετρικής ροής(6) στη χρησιμο- ποιούμενη διάμετρο εύκαμπτου σωλήνα. – Συναρμολογήστε τον προσαρμογέα αναρρόφησης(23). – Τοποθετήστε τον προσαρμογέα αναρρόφησης(23) στο στόμιο αναρρόφησης του ηλεκτρικού εργαλείου. Υπόδειξη: Κατά την εργασία με ηλεκτρικά εργαλεία, των οποί- ων η παροχή αέρα στον εύκαμπτο σωλήνα αναρρόφησης είναι μικρή (π.χ. σέγες, λειαντήρες κλπ.), πρέπει να ανοίξει το άνοιγμα τυχαίας εισαγωγής αέρα(36) του προσαρμογέα αναρρόφησης(23). Μόνο έτσι μπορεί να εργάζεται ο αυτόμα- τος καθαρισμός φίλτρου χωρίς πρόβλημα. Γυρίστε γι’ αυτό τον δακτύλιο πάνω από το άνοιγμα τυχαίας ει- σαγωγής αέρα(36), ώσπου να δημιουργηθεί το μέγιστο άνοιγ-

– Για τη θέση σε λειτουργία της διάταξης αυτόματης εκκίνησης/στάσης του απορ- ροφητήρα θέστε τον διακόπτη επιλογής τρόπων λειτουργίας(7) στο σύμβολο «Διάταξη αυτόματης εκκίνησης/στάσης». Σε αυτό τον τρόπο λειτουργίας επιβλέπεται η ογκομετρική ροή ηλεκτρονικά σύμφωνα με τη ρύθμιση στον ρυθμιστή(6). Η μετα- φορά της σκόνης εξασφαλίζεται επαρκώς μόνο όταν επιλεχτεί η σωστή ρύθμιση. – Για τη θέση σε λειτουργία του απορροφητήρα ενεργοποι- ήστε το συνδεδεμένο στην πρίζα(5) ηλεκτρικό εργαλείο. Ο απορροφητήρας ξεκινά αυτόματα. – Απενεργοποιήστε το ηλεκτρικό εργαλείο, για να τερματί- σετε την αναρρόφηση. Η διάταξη αυτόματης εκκίνησης/στάσης συνεχίζει να λει- τουργεί μέχρι και 15 δευτερόλεπτα, για την αναρρόφηση της υπόλοιπης σκόνης από τον εύκαμπτο σωλήνα αναρ-

– Για την απενεργοποίηση του απορροφη- τήρα, θέστε τον διακόπτη επιλογής τρόπων λειτουργίας(7) στο σύμβολο «Απενεργο-

Όταν ηχήσει το ακουστικό προειδοποιητικό σήμα, πρέπει να ελεγχθεί ο απορροφητήρας, όπως περιγράφεται στην ενότητα «Αντιμετώπιση βλαβών». Bosch Power Tools 1 609 92A 98V | (22.01.2024)116 | Ελληνικά Υγρή αναρρόφηση u Μην αναρροφάτε με τον απορροφητήρα εύφλεκτα ή εκρηκτικά υγρά, για παράδειγμα βενζίνη, πετρέλαιο, αλκοόλη, διαλύτες. Μην αναρροφάτε καυτές, φλεγόμε- νες ή εκρηκτικές σκόνες. Μη λειτουργείτε τον απορρο- φητήρα σε επικινδύνους για έκρηξη χώρους. Οι σκόνες, οι αναθυμιάσεις ή τα υγρά μπορεί να αναφλεχθούν και να

u Ο απορροφητήρας δεν επιτρέπεται να χρησιμοποιηθεί ως αντλία νερού. Ο απορροφητήρας προορίζεται για την αναρρόφηση αέρα και μείγματος νερού. Υπόδειξη: Οι απαιτήσεις στον βαθμό διέλευσης (κατηγορία σκόνης H) αποδείχθηκαν μόνο για την ξηρή αναρρόφηση. Βήματα εργασίας πριν την υγρή αναρρόφηση – Απομακρύνετε, όταν χρειάζεται, τον σάκο αποκομιδής(27) ή τον σάκο φίλτρου ασφαλείας(26). Υπόδειξη: Για την ευκολότερη απόσυρση χρησιμοποιείτε κατά την αναρρόφηση μειγμάτων νερού-στερεών υλικών ένα σάκο υγρού φίλτρου (εξάρτημα), ο οποίος διαχωρίζει το υγρό από τα στερεά υλικά. – Τοποθετήστε το λαστιχένιο χείλος(30) στο πέλμα δαπέδου(32). – Απενεργοποιήστε τον αυτόματο καθαρισμό φίλτρου (AFC). Αναρρόφηση των υγρών Για την ενεργοποίηση του απορροφητήρα, θέστε τον δια- κόπτη επιλογής τρόπων λειτουργίας(7) στο σύμβολο «Αναρ-

Ο απορροφητήρας είναι εξοπλισμένος με αισθητήρες πλήρω- σης (40). Ο απορροφητήρας διακόπτει αυτόματα τη λειτουρ- γία του μόλις επιτευχθεί το μέγιστο ύψος πλήρωσης. Θέστε τον διακόπτη επιλογής τρόπων λειτουργίας (7) στο σύμβολο «Απε- νεργοποίηση». Υπόδειξη: Κατά την αναρρόφηση μη αγώγιμων υγρών (για πα- ράδειγμα γαλάκτωμα διάτρησης, λάδια και γράσα) ο απορρο- φητήρας δεν απενεργοποιείται σε περίπτωση γεμάτου δοχεί- ου. Η στάθμη πλήρωσης πρέπει να ελέγχεται συνεχώς και το δοχείο πρέπει να εκκενώνεται έγκαιρα. Όταν κατά την υγρή αναρρόφηση ηχήσει το ακουστικό προει- δοποιητικό σήμα, δεν τίθεται σε κίνδυνο η ασφάλεια λειτουρ- γίας του απορροφητήρα. Δεν είναι απαραίτητα τυχόν μέτρα αντιμετώπισης της βλάβης. – Για την απενεργοποίηση του απορροφητήρα, θέστε τον διακόπτη επιλογής τρόπων λειτουργίας(7) στο σύμβολο «Απενεργοποίηση». – Για τη μεταφορά του απορροφητήρα βιδώστε το πώμα φραγής(2) στην υποδοχή του εύκαμπτου σωλήνα(3). – Αδειάστε το δοχείο(1). Για την αποφυγή δημιουργίας μούχλας μετά την υγρή αναρ-

– Βγάλτε έξω το επίπεδο πτυχωτό φίλτρο(28) και αφήστε το να στεγνώσει καλά. – Αφαιρέστε το επάνω μέρος του απορροφητήρα(12), ανοίξτε το κάλυμμα του φίλτρου(39) και αφήστε και τα δύο να στεγνώσουν καλά. Αυτόματος καθαρισμός φίλτρου (βλέπεεικόναH) Στον αυτόματο καθαρισμό φίλτρου (AFC = Automatic Filter Cleaning) το επίπεδο πτυχωτό φίλτρο(28) καθαρίζεται κάθε 15 δευτερόλεπτα μέσω αέρα (παλλόμενος θόρυβος). Το αργότερο, όταν η απορροφητική ικανότητα δεν επαρκεί πλέον, πρέπει να ενεργοποιηθεί ο καθαρισμός του φίλτρου. Σε περίπτωση τακτικής χρήσης του καθαρισμού του φίλτρου αυξάνει η διάρκεια ζωής του φίλτρου. Για την επίτευξη μιας ιδανικής διάρκειας ζωής του φίλτρου, απενεργοποιήστε τον αυτόματο καθαρισμό φίλτρου μόνο σε εξαιρετικές περιπτώσεις, π.χ. σε περίπτωση απορρόφησης μόνο υγρών ή σε περίπτωση χρήσης ενός σάκου φίλτρου

Ένα επιφανειακά λερωμένο επίπεδο πτυχωτό φίλτρο είναι πλή- ρως λειτουργικό. Ένας καθαρισμός με το χέρι του επίπεδου πτυχωτού φίλτρου με ελαφρό κτύπημα ή φύσημα δεν είναι απαραίτητος και μπορεί μάλιστα να προξενήσει ζημιά στο φίλ-

Υπόδειξη: Ο αυτόματος καθαρισμός φίλτρου είναι ενεργοποι- ημένος από τη μεριά του εργοστασίου. Η ενεργοποίηση/απενεργοποίηση του αυτόματου καθαρισμού φίλτρου είναι δυνατή μόνο σε περίπτωση ενεργοποιημένης συ-

– Απενεργοποίηση AFC Πατήστε το πλήκτρο AFC(9). Το LED ελέγχου(37) σβήνει. – Ενεργοποίηση AFC Πατήστε το πλήκτρο AFC(9). Το LED ελέγχου(37) ανάβει πράσινο. Συντήρηση και σέρβις Συντήρηση και καθαρισμός u Τραβήξτε το φις από την πρίζα, προτού συντηρήσετε ή καθαρίσετε τον απορροφητήρα, προτού κάνετε ρυθμί- σεις στη συσκευή, αλλάξετε εξαρτήματα ή φυλάξετε τον απορροφητήρα. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του απορροφητήρα. u Διατηρείτε τον απορροφητήρα και τις σχισμές αερι- σμού σε καθαρή κατάσταση να μπορείτε για να εργάζε- στε καλά και ασφαλώς. Μια τυχόν αναγκαία αντικατάσταση του ηλεκτρικού καλωδίου πρέπει να διεξαχθεί από τη Bosch ή από ένα εξουσιοδοτημένο κέντρο σέρβις για ηλεκτρικά εργαλεία της Bosch, για να απο- φευχθεί έτσι κάθε κίνδυνος της ασφάλειας. u Κατά τη συντήρηση και τον καθαρισμό του απορροφη- τήρα φοράτε μια προστατευτική προσωπίδα της κατη- γορίας προστασίας FFP2 ή υψηλότερης και πλήρη προ- στατευτική ενδυμασία μίας χρήσης σύμφωνα με τις σχε- τικές διατάξεις. Η συντήρηση και ο καθαρισμός επι- τρέπεται να πραγματοποιούνται μόνο από άτομα με πι- στοποιητικό ικανότητας. Το περίβλημα του απορροφητήρα πρέπει να αναρροφηθεί κα- λά και να σκουπιστεί με ένα υγρό πανί ή να στεγανοποιηθεί με 1 609 92A 98V | (22.01.2024) Bosch Power ToolsΕλληνικά | 117 στεγανοποιητικό υλικό προτού ο απορροφητήρας αφαιρεθεί από την επικίνδυνη περιοχή. Όλα τα μέρη του απορροφητήρα πρέπει να θεωρούνται μολυσμένα, όταν βγαίνουν από την επι- κίνδυνη περιοχή, πρέπει να λαμβάνονται κατάλληλα προφυλα- κτικά μέτρα. Όλα τα εξαρτήματα που δεν έχουν καθαριστεί επαρκώς κατά τη συντήρηση/επισκευή πρέπει να αποσύρονται (σε αδιαπέραστες σακούλες). Όταν ο απορροφητήρας συντηρείται από τον χρήστη, πρέπει να αποσυναρμολογείται, να καθαρίζεται και να συντηρείται, όσο αυτό είναι εφικτό, χωρίς να προκαλείται κίνδυνος για το προσωπικό συντήρησης ή/και για άλλα τυχόν παρευρισκόμενα άτομα. Ο απορροφητήρας θα πρέπει πριν την αποσυναρμο- λόγησή του να καθαρίζεται για να προληφθούν έτσι τυχόν εν- δεχόμενοι κίνδυνοι. Στη συντήρηση ανήκουν οι διαδικασίες που περιγράφονται στο κεφάλαιο Συναρμολόγηση. Ο χώρος στον οποίο αποσυναρμολογείται ο απορροφητήρας θα πρέπει να αερίζεται καλά. Κατά τη συντήρηση να φοράτε έναν προ- σωπικό προστατευτικό εξοπλισμό. Ακολούθως πρέπει να καθαρίζετε την περιοχή που έλαβε χώρα η συντήρηση. Το λιγότερο μία φορά το χρόνο πρέπει να διεξάγεται από τον κατασκευαστή ή από ένα εκπαιδευμένο άτομο ένας τεχνικός έλεγχος, π.χ. για ζημιές του φίλτρου, τη στεγανότητα του απορ- ροφητήρα και τη λειτουργία της διάταξης ελέγχου. Επιπλέον το λιγότερο μία φορά το χρόνο πρέπει να ελέγχεται η αποτελεσματικότητα του φίλτρου σύμφωνα με το πρότυπο EN60335-2-69, 22.AA.201.2. Οι εθνικές απαιτήσεις μπορούν επίσης να καθιστούν απαραίτη- το έναν συχνότερο έλεγχο. Εάν το φίλτρο δεν είναι πλέον αποτελεσματικό, το φίλτρο πρέπει να αντικατασταθεί και να επαναληφθεί ο έλεγχος. Αφαίρεση/αλλαγή του επίπεδου πτυχωτού φίλτρου (βλέπε εικόνες I1−I2) Η αναρροφητική ικανότητα εξαρτάται από την κατάσταση του φίλτρου. Καθαρίζετε γι' αυτό τακτικά το φίλτρο. Αντικαταστήστε αμέσως ένα χαλασμένο επίπεδο πτυχωτό φίλτρο(28). – Χαλαρώστε τις δύο βίδες ασφάλισης(38) και σπρώξτε την ασφάλεια(19) του κλείστρου προς τα κάτω. – Τραβήξτε το κλείστρο(18) και ανοίξτε το κάλυμμα του φίλτρου(39). – Πιάστε το επίπεδο πτυχωτό φίλτρο(28) από τις νευρώσεις και βγάλτε το έξω προς τα επάνω. – Απομακρύνετε τη σκόνη και τη ρύπανση, που προκύπτει κα- τά την αφαίρεση του επίπεδου πτυχωτού φίλτρου(28), με ένα υγρό πανί από την ακμή κλεισίματος του καλύμματος του φίλτρου(39). – Τοποθετήστε ένα νέο ή καθαρό επίπεδο πτυχωτό φίλτρο(28) και προσέξτε εδώ την ασφαλή και σωστή προ-

– Κλείστε ξανά το κάλυμμα του φίλτρου(39) (πρέπει να ασφαλίσει με τον χαρακτηριστικό ήχο). – Σπρώξτε την ασφάλεια(19) του κλείστρου ξανά προς τα πάνω και βιδώστε τις δύο βίδες ασφάλισης(38) σταθερά. Καθαρισμός του δοχείου Σφουγγίζετε το δοχείο(1) κάπου-κάπου με μη διαβρωτικό απορρυπαντικό του εμπορίου και αφήστε το να στεγνώσει. Καθαρισμός των αισθητήρων πλήρωσης (βλέπε εικόνα J) Καθαρίζετε περιστασιακά τους αισθητήρες πλήρωσης (40). – Ανοίξτε τα κλείστρα (13) και αφαιρέστε το επάνω μέρος του απορροφητήρα (12). – Καθαρίστε τους αισθητήρες πλήρωσης (40) με ένα μαλακό

– Τοποθετήστε το επάνω μέρος του απορροφητήρα (12) και κλείστε τα κλείστρα (13). Φύλαξη και μεταφορά (βλέπεεικόναK) – Αφαιρέστε έναν γεμάτο σάκο αποκομιδής ή έναν γεμάτο σάκο φίλτρου ασφαλείας ή αδειάστε τα απορροφημένα υγρά πριν τη μεταφορά του απορροφητήρα, για την αποφυ- γή τραυματισμών στην πλάτη. – Τυλίξτε το ηλεκτρικό καλώδιο γύρω από το στήριγμα καλωδίου(17). – Τοποθετήστε τα εξαρτήματα στα προβλεπόμενα γι’ αυτό στηρίγματα: Σωλήνες αναρρόφησης(33) στα στηρίγματα(20), ακροφύσιο αναρρόφησης αρμών(29) στο στήριγμα(21), πέλμα δαπέδου(32) στο στήριγμα(22). – Ανοίξτε τις ελαστικές ταινίες του στηρίγματος του εύκαμ- πτου σωλήνα αναρρόφησης(4) και περάστε τον εύκαμπτο σωλήνα αναρρόφησης(25) γύρω από το επάνω μέρος του απορροφητήρα στο στήριγμα(4). Αναρτήστε ξανά τις ελαστικές ταινίες. – Μεταφέρετε τον απορροφητήρα μόνο από τη λαβή μεταφοράς(10). – Φυλάξτε τον απορροφητήρα σε έναν στεγνό χώρο και ασφαλίστε τον από τυχόν αναρμόδια χρήση. – Για την ακινητοποίηση των τροχίσκων οδήγησης(16) πατή- στε κάτω το φρένο των τροχίσκων οδήγησης(15). Αντιμετώπιση βλαβών u Εάν παρουσιαστεί μια βλάβη (π.χ. θραύση φίλτρου), ο απορροφητήρας πρέπει να απενεργοποιηθεί αμέσως. Προτού τεθεί ξανά σε λειτουργία, πρέπει να αποκατα- σταθεί η βλάβη. Προσοχή! Ο απορροφητήρας εμπεριέχει επιβλαβή στην υγεία σκόνη. Προσέξτε όλες τις υποδείξεις ασφαλείας σε αυτές τις

Πρόβλημα Αντιμετώπιση Ο στρόβιλος αναρρόφησης δεν ξεκινά. – Ελέγξτε το ηλεκτρικό καλώδιο, το φις, την ασφάλεια, την πρίζα και τους αισθητήρες πλήρωσης(40). Bosch Power Tools 1 609 92A 98V | (22.01.2024)118 | Ελληνικά Πρόβλημα Αντιμετώπιση Ο διακόπτης επιλογής τρόπων λειτουργίας(7) βρίσκεται στη «Διάταξη αυτόματης εκκίνη- σης/στάσης». – Θέστε τον διακόπτη επιλογής τρόπων λειτουργίας(7) στο σύμβολο «Αναρρόφηση» ή ενεργοποιήστε το συνδεδεμένο στην πρίζα(5) ηλεκτρικό εργαλείο. Ο στρόβιλος αναρρόφησης απενεργο-

– Αδειάστε το δοχείο(1). Ο στρόβιλος αναρρόφησης δεν ξεκινά ξανά μετά το άδειασμα του δοχείου. – Απενεργοποιήστε τον απορροφητήρα και περιμένετε 5 δευτερόλεπτα, μετά 5 δευτε- ρόλεπτα ενεργοποιήστε τον ξανά. – Καθαρίστε τους αισθητήρες πλήρωσης(40) καθώς και τον ενδιάμεσο χώρο των αι- σθητήρων πλήρωσης(40) με μια βούρτσα. Η δύναμη αναρρόφησης μειώνεται. – Απομακρύνετε τα φραξίματα από το ακροφύσιο αναρρόφησης, τον σωλήνα αναρρόφησης(33), τον εύκαμπτο σωλήνα αναρρόφησης(25) ή το επίπεδο πτυχωτό φίλτρο(28). – Αλλάξτε τον σάκο αποκομιδής(27) ή τον σάκο φίλτρου ασφαλείας(26). – Ασφαλίστε το κάλυμμα του φίλτρου(39) σωστά. – Τοποθετήστε σωστά το επάνω μέρος του απορροφητήρα(12) και κλείστε τα κλείστρα(13). – Αλλάξτε το επίπεδο πτυχωτό φίλτρο(28). Έξοδος σκόνης κατά την αναρρόφηση – Ελέγξτε τη σωστή τοποθέτηση του επίπεδου πτυχωτού φίλτρου(28). – Αλλάξτε το επίπεδο πτυχωτό φίλτρο(28). Η αυτόματη απενεργοποίηση (υγρή αναρρόφηση) δεν ξεκινά. – Καθαρίστε τους αισθητήρες πλήρωσης(40) καθώς και τον ενδιάμεσο χώρο των αι- σθητήρων πλήρωσης(40) με μια βούρτσα. Στα ηλεκτρικά μη αγώγιμα υγρά ή σε περίπτωση δημιουργίας αφρού δε λειτουργεί η αυ- τόματη απενεργοποίηση. – Ελέγχετε συνεχώς τη στάθμη πλήρωσης. Ένα ακουστικό προειδοποιητικό σήμα

Απορροφητική ικανότητα ρυθμισμένη πολύ χαμηλά. – Ρυθμίστε τον ρυθμιστή απορροφητικής ικανότητας(8) σε μια υψηλότερη τιμή. Διάμετρος εύκαμπτου σωλήνα ρυθμισμένη λάθος. – Θέστε τον ρυθμιστή ογκομετρικής ροής(6) στη σωστή διάμετρο εύκαμπτου σωλήνα. Εύκαμπτος σωλήνας αναρρόφησης(25) φραγμένος ή τσακισμένος. – Αποκαταστήστε το φράξιμο ή το τσάκισμα. Σάκος αποκομιδής/σάκος φίλτρου ασφαλείας γεμάτος. – Αλλάξτε τον σάκο αποκομιδής(27) ή τον σάκο φίλτρου ασφαλείας(26). Επίπεδο πτυχωτό φίλτρο(28) λερωμένο. – Καθαρίστε ή ενδεχομένως αλλάξτε το επίπεδο πτυχωτό φίλτρο. Μη επαρκές ρεύμα αέρα μέσα από το συνδεδεμένο ηλεκτρικό εργαλείο. – Ανοίξτε το άνοιγμα τυχαίας εισαγωγής αέρα(36) του προσαρμογέα αναρρόφησης(23): Γυρίστε τον δακτύλιο στον προσαρμογέα αναρρόφησης τόσο, ώσπου το άνοιγμα τυχαίας εισαγωγής αέρα να είναι εντελώς ανοιχτό. – Εάν υπάρχει: Ανοίξτε το άνοιγμα τυχαίας εισαγωγής αέρα του ηλεκτρικού εργαλείου. Δυσλειτουργία του ηλεκτρονικού συστήματος παρακολούθησης. – Απευθυνθείτε σε ένα εξουσιοδοτημένο κατάστημα Service της Bosch. Ο αυτόματος καθαρισμός του φίλτρου δε λειτουργεί. – Ενεργοποιήστε τον καθαρισμό του φίλτρου (πατήστε το πλήκτρο AFC(9)). – Συνδέστε τον εύκαμπτο σωλήνα αναρρόφησης(25). Ο αυτόματος καθαρισμός φίλτρου δεν μπορεί να απενεργοποιηθεί. – Απευθυνθείτε σε ένα εξουσιοδοτημένο κατάστημα Service της Bosch. 1 609 92A 98V | (22.01.2024) Bosch Power ToolsTürkçe | 119 Πρόβλημα Αντιμετώπιση Ο αυτόματος καθαρισμός φίλτρου δεν μπορεί να ενεργοποιηθεί. – Απευθυνθείτε σε ένα εξουσιοδοτημένο κατάστημα Service της Bosch.

Αριθμός εξαρτήματος Σάκος φίλτρου ασφαλείας 2 607 432 050 Σάκος αποκομιδής (PE) (στεγνή/ υγρή αναρρόφηση)

Επίπεδο πτυχωτό φίλτρο PTFE/ Hepa, κατηγορία σκόνης H

Εξυπηρέτηση πελατών και συμβουλές εφαρμογής Η υπηρεσία εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια συναρμο- λόγησης και πληροφορίες για τα ανταλλακτικα θα βρείτε επί- σης κάτω από: www.bosch‑pt.com Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους. Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πι- νακίδα τύπου του προϊόντος.

Robert Bosch A.E. Ερχείας 37 19400 Κορωπί – Αθήνα Τηλ.: 210 5701258 Φαξ: 210 5701283 Email: pt@gr.bosch.com www.bosch.com www.bosch-pt.gr Περαιτέρω διευθύνσεις σέρβις θα βρείτε στην ηλεκτρονική διεύθυνση: www.bosch-pt.com/serviceaddresses

Ο απορροφητήρας, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. Μη πετάτε τον απορροφητήρα στα οικιακά απορ-

Μόνο για χώρες τηςΕΕ: Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/ΕΕ σχετικά με τις παλιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη μετα- φορά της οδηγίας αυτής σε εθνικό δίκαιο δεν είναι πλέον υπο- χρεωτικό, οι άχρηστοι απορροφητήρες να συλλέγονται ξεχωρι- στά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλ-

Δήλωση πιστότητας ΕΕ Δηλώνουμε με αποκλειστική μας ευθύνη, ότι τα αναφερόμενα προϊόντα αντιστοιχούν σε όλες τις σχετικές διατάξεις των πιο κάτω αναφερόμενων οδηγιών και κανονισμών και ταυτίζονται με τα ακόλουθα πρότυπα. Τεχνικά έγγραφα στη: * Απορροφητήρας υγρής/ στεγνής αναρρόφησης Αριθμός ευρετηρίου
