Producttype	Water- en stofzuiger
Merk	Bosch
Model	GAS 35 H AFC Professional
Nominale spanning	220-240 V / 110 V (volgens versie)
Frequentie	50-60 Hz
Nominaal opgenomen vermogen	1200 W (230 V) / 1000 W (110 V)
Maximaal zuigvermogen	1380 W (230 V) / 1150 W (110 V)
Bruto inhoud van de tank	35 L
Netto inhoud (vaste stoffen)	25 L
Netto inhoud (vloeistoffen)	19 L
Volume stofzak	19 L
Maximaal onderdruk (stofzuiger)	230 hPa (230 V) / 211 hPa (110 V)
Maximaal debiet (stofzuiger)	36 L/s (129,6 m³/h)
Actief oppervlak plooifilter	0,5 m²
Filtratieklasse	H (schadelijke stoffen)
Gewicht (volgens EPTA)	12,4 kg
Beschermingsklasse	I (aarding)
Beschermingsgraad	IPX4 (stofzuiger), IP55 (Zwitserse stekker)
Geluidsdrukniveau	69 dB(A) (70 dB(A) voor 110 V)
Geluidsvermogensniveau	83 dB(A)
Automatische filterreiniging	AFC (Automatic Filter Cleaning) - elke 15 seconden
Uitgestelde uitschakelfunctie	15 seconden na uitschakelen gereedschap
Aansluiting voor elektrisch gereedschap	Met aardcontact (max 2200 W / 750 W volgens versie)
Inbegrepen accessoires	Zuigslang, vloermondstuk, rechte mondstuk, adapter, HEPA plooifilter, wegwerpzak, veiligheidsfilterzak

Veelgestelde vragen - GAS 35 H AFC Professional BOSCH

Hoe gebruik ik de automatische filterreiniging (AFC)?

De automatische filterreiniging (AFC) is standaard ingeschakeld. Druk op de AFC-toets (9) om deze in of uit te schakelen. Wanneer actief, wordt het plooifilter elke 15 seconden gereinigd door luchtstralen, wat het zuigvermogen behoudt. De LED-indicator (37) brandt groen wanneer de AFC is ingeschakeld.

Kan ik vloeistoffen opzuigen met deze stofzuiger?

Ja, de stofzuiger is ontworpen om niet-ontvlambare vloeistoffen op te zuigen. Verwijder vóór het opzuigen van vloeistoffen de wegwerpzak of de veiligheidsfilterzak, plaats de afdichtingslippen op het vloermondstuk en schakel de automatische filterreiniging (AFC) uit. De stofzuiger stopt automatisch wanneer het maximale vulniveau is bereikt (voor geleidende vloeistoffen).

Wat is de filtratieklasse van de stofzuiger?

De filtratieklasse is H, volgens norm IEC/EN 60335-2-69. Dit betekent dat het schadelijke stoffen kan opzuigen met een blootstellingsgrenswaarde lager dan 0,1 mg/m³. Gebruik altijd een veiligheidsfilterzak of een wegwerpzak samen met het HEPA-plooifilter.

Hoe vervang ik het platte plooifilter?

Haal de stekker uit het stopcontact. Draai de twee veiligheidsschroeven (38) los, schuif de vergrendeling (19) naar beneden en open de filterdeksel (39). Pak het plooifilter (28) vast bij de ribben en verwijder het. Reinig eventuele resten met een vochtige doek. Plaats het nieuwe filter en controleer de positionering, sluit vervolgens de filterdeksel en draai de schroeven weer vast.

Welke accessoires zijn beschikbaar voor deze stofzuiger?

De accessoires omvatten: veiligheidsfilterzak (ref. 2 607 432 050), PE-wegwerpzak (2 607 432 051), plat plooifilter PTFE/HEPA klasse H (2 607 432 052). U kunt ook optioneel een antistatische slang gebruiken.

Is het mogelijk om een elektrisch gereedschap aan te sluiten?

Ja, de stofzuiger heeft een stopcontact met aardcontact (5) om een elektrisch gereedschap aan te sluiten. Zet de moduskeuzeschakelaar op het symbool voor automatisch aan/uit. De stofzuiger start en stopt automatisch met het gereedschap, met een vertraging van 15 seconden om resten op te zuigen.

Welke veiligheidsmaatregelen moeten worden gevolgd?

Nooit materialen met asbest, ontvlambare vloeistoffen of hete/gloeiende stoffen opzuigen. Altijd de stekker eruit trekken voor onderhoud. Gebruik een aardlekschakelaar in vochtige omgevingen. Draag beschermende uitrusting tijdens onderhoud, omdat de stofzuiger schadelijke stoffen kan bevatten.

Hoe onderhoud ik de tank en de niveausensoren?

Reinig de tank (1) regelmatig met een niet-schurend schoonmaakmiddel en laat het drogen. De niveausensoren (40) moeten worden gereinigd met een zachte doek om de goede werking van de automatische stop bij het opzuigen van vloeistoffen te garanderen.

Wat is de inhoud van het reservoir?

De tank heeft een bruto inhoud van 35 liter. De netto inhoud is 25 liter voor vaste stoffen en 19 liter voor vloeistoffen. De stofzak heeft een volume van 19 liter.

Wat te doen bij een daling van het zuigvermogen?

Controleer of de zuigslang niet verstopt of geknikt is. Vervang de wegwerpzak of de veiligheidsfilterzak als deze vol is. Reinig of vervang het platte plooifilter. Zorg ervoor dat de filterdeksel goed gesloten is en dat het bovenste gedeelte van de stofzuiger goed vergrendeld is. Controleer ook de instelling van de vermogensregelaar.

GEBRUIKSAANWIJZING GAS 35 H AFC Professional BOSCH

Oorspronkelijke gebruiksaanwijzing

Originele brugsanvisning

Zweedse gebruiksaanwijzing (origineel)

Noorse originele driftsinstruks

Originele gebruiksaanwijzing

Originele gebruiksaanwijzing

Originele gebruiksaanwijzing

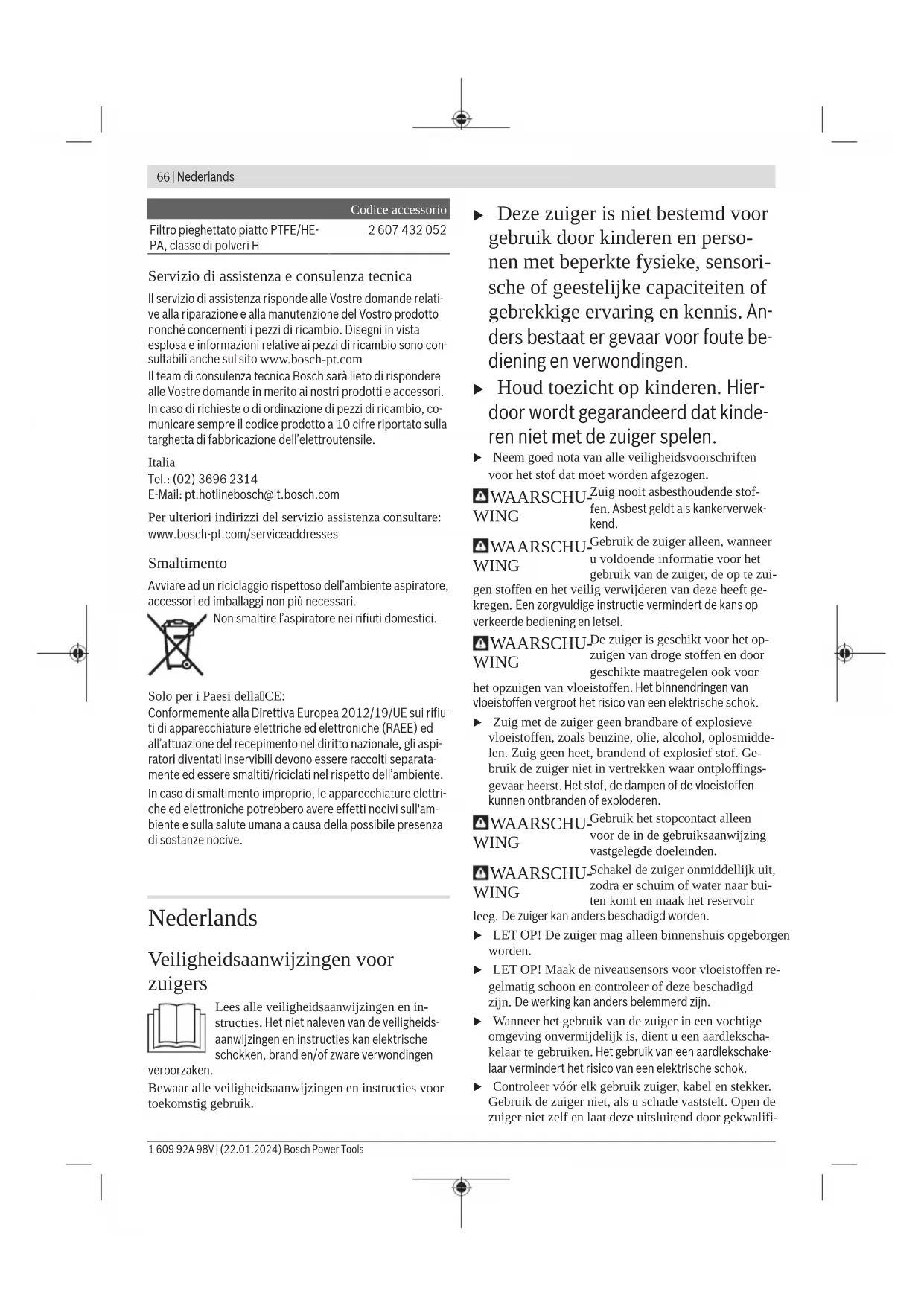

Veiligheidsaanwijzingen voor zuigers

Lees alle veiligheidsaanwijzingen en instructies. Het niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken, brand en/of zware verwondingen veroorzaken.

Bewaar alle veiligheidsaanwijzingen en instructies voor toekomstig gebruik.

Bewaar alle veiligheidsaanwijzingen en instructies voor toekomstig gebruik.

Deze zuiger is niet bestemd voor gebruik door kinderen en personen met beperkte fysieke, sensorische of geestelijke capaciteiten of gebrekkige ervaring en kennis. Anders bestaat er gevaar voor foute bediening en verwondingen.

Houd toezicht op kinderen. Hierdoor wordt gegarandeerd dat kinderen niet met de zuiger spelen.

Neem goed nota van alle veiligheidsvoorschriften voor het stof dat moet worden afgezogen.

WAARSCHUWING: Zuig nooit asbesthoudend stof op. Asbest wordt als kankerverwekkend beschouwd.

WAARSCHU: Gebruik de zuiger alleen wanneer u voldoende informatie heeft over het gebruik van de zuiger, de op te zuigen stoffen en het veilig verwijderen hiervan. Een zorgvuldige instructie vermindert de kans op verkeerde bediening en letsel.

gen stoffen en het veilig verwijderen van deze heeft gekregen. Een zorgvuldige instructie vermindert de kans op verkeerde bediening en letsel.

WAARSCHU: De zuiger is geschikt voor het opzuigen van droge stoffen en door geschikte maatregelen ook voor het opzuigen van vloeistoffen. Het binnendringen van vloeistoffen vergroot het risico van een elektrische schok.

Zuig met de zuiger geen brandbare of explosieve vloeistoffen, zoals benzine, olie, alcohol, oplosmiddelen. Zuig geen heet, brandend of explosief stof. Gebruik de zuiger niet in vertrekken waar ontploffingsgevaar heerst. Het stof, de dampen of de vloeistoffen kunnen ontbranden of exploderen.

WAARSCHU: Gebruik het stopcontact alleen voor de in de gebruiksaanwijzing vastgelegde doeleinden.

WAARSCHU: Schakel de zuiger onmiddellijk uit, zodra er schuim of water naar buiten komt en maak het reservoir

leeg. De zuiger kan anders beschadigd worden.

LET OP! De zuiger mag alleen binnenshuis opgeborgen worden.

LET OP! Maak de niveausensors voor vloeistoffen regelmatig schoon en controleer of deze beschadigd zijn. De werking kan anders belemmerd worden.

Wanneer het gebruik van de zuiger in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

Controleer voor elk gebruik de zuiger, kabel en stekker. Gebruik de zuiger niet als u schade vaststelt. Open de zuiger niet zelf en laat deze uitsluitend door gekwalificeerd

geschoold personeel en alleen met originele vervangingsonderdelen repareren. Beschadigde zuigers, kabels en stekkers vergroten het risico van een elektrische schok.

Rijd niet over de kabel heen of beknel deze niet. Trek niet aan de kabel om de stekker uit het stopcontact te trekken of de zuiger te bewegen. Beschadigde kabels vergroten het risico van een elektrische schok. Trek de stekker uit het stopcontact voordat u de zuiger onderhoudt of schoonmaakt, instellingen bij het apparaat uitvoert, accessoires verwisselt of de zuiger weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van de zuiger. Zorg voor een goede ventilatie op de werkplek. Laat de zuiger uitsluitend door gekwalificeerd personeel met originele vervangingsonderdelen repareren. Daarmee wordt gewaarborgd dat de veiligheid van de zuiger in stand blijft. Als de zuiger wordt gebruikt in gebieden met stof dat schadelijk voor de gezondheid is, zorg, veeg of zich de buitenkant van de zuiger dan af voordat u deze uit de gevarenzone wegpakt. Alle onderdelen van de zuiger worden beschouwd als gecontamineerd en u moet met geschikte maatregelen ervoor zorgen dat het schadelijke stof zich niet kan verspreiden.

WAARSCHU: De zuiger bevat stof dat schadelijk is voor de gezondheid. Laat het leegmaken en onderhouden, inclus

Het verwijderen van het stofopvangreservoir uitsluitend door een vakman laten uitvoeren. Dienovereenkomstige beschermingsmiddelen zijn noodzakelijk. Gebruik de zuiger niet zonder het complete en zorgvuldig geplaatste filtersysteem. Anders brengt u uw gezondheid in gevaar.

Controleer voor de ingebruikname of de zuigslang in correcte staat verkeert. Laat de zuigslang op de zuiger gemonteerd, zodat niet per ongeluk stof naar buiten komt. Anders kunt u stof inademen. Gebruik de zuiger niet als zitgelegenheid. Anders kunt u de zuiger beschadigen. Gebruik het netsnoer en de zuigslang zorgvuldig. Anders kunt u er andere personen mee in gevaar brengen. Maak de zuiger niet schoon met een direct gerichte waterstraal. Het binnendringen van water in het bovenste deel van de zuiger vergroot het risico van een elektrische schok. Sluit de zuiger op een correct geaard elektriciteitsnet aan. Stopcontact en verlengkabel moeten een goed functionerende randaardedraad hebben.

Symbolen

De volgende symbolen kunnen voor het gebruik van de zuiger van belang zijn. Zorg ervoor dat u de symbolen en hun betekenis kent. Het juiste begrip van de symbolen helpt u de zuiger beter en veiliger te gebruiken.

Symbolen en hun betekenis

WAARSCHUWING! Lees alle veiligheidsaanwijzingen en instructies. Het niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken, brand en/of zware verwondingen veroorzaken.

Zuiger van stofklasse H conform IEC/EN 60335-2-69 voor het droog opzuigen van voor de gezondheid schadelijk stof met een expositiegrenswaarde < 0,1 mg/m³

Als de tekst van het waarschuwingsplaatje niet in uw taal is, plak dan de meegeleverde sticker in uw eigen taal hierover heen, voordat u het gereedschap voor de eerste keer gebruikt.

WAARSCHUWING! De zuiger bevat stof dat schadelijk is voor de gezondheid. Laat het leegmaken en onderhouden, inclusief het verwijderen van het stofopvangreservoir, uitsluitend door een vakman uitvoeren. Dienovereenkomstige beschermingsmiddelen zijn noodzakelijk. Gebruik de zuiger niet zonder het complete en zorgvuldig geplaatste filtersysteem. Anders brengt u uw gezondheid in gevaar.

max. 1L-Box max. 15 kg

Klik er maximaal een L-Box op.

Het gewicht van de L-Boxx plus inhoud mag niet meer bedragen dan 15 kg

Hang de zuiger, bijv. voor het transporteren, niet aan een kraanhaak. De zuiger is niet kraanhaar. Er bestaat gevaar voor verwondingen en schade.

Gebruik de zuiger niet als zitplaats, ladder of opstapje. De zuiger kan omvallen en worden beschadigd. Er bestaat verwondingsgevaar.

1+

Automatische start/stop-functie

Vrijkomend stof van lopende elektrische gereedschappen afzuigen

Symbolen en hun betekenis

De zuiger schakelt automatisch in en met vertraging meer uit
Uitschakelen
Zuigen Opzuigen van stofafzettingen
22 15 35
15	Volumestroombewaking voor een slang- diameter van 15 mm
22	Volumestroombewaking voor een slang- diameter van 22 mm
35	Volumestroombewaking voor een slang- diameter van 35 mm
Min Max
Min/Max	Traploze regeling van de zuigkracht: - maximale zuigcapaciteit voor toepas- singen waar bij veel stof vrijkomt - gereduceerde zuigcapaciteit voor toe- passingen waar bij minder stof vrij- komt, en om bijv. de aanzuigkracht tussen aangesloten elektrisch gereed- schap en werkstukopervlak te rege- len (bijv. bij het schuren)
max. 2200 W min. 100 W	Vermelding van het toegestane aansluit- vermogen van het aangesloten elektrisch gereedschap (landspecifiek)
AFC Automatic Filter Cleaning
AFC	Automatische filterreiniging (AFC = Auto- matic Filter Cleaning)

Beschrijving van productwerking

Neem goed nota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.

Beoogd gebruik

De zuiger is bestemd voor het opnemen, opzuigen, transporteren en afscheiden van niet-brandbaar droog stof, niet-brandbare vloeistoffen en een water-lucht-mengsel.

De zuiger is stoftechnisch gekeurd en behoort tot stofklasse H voor droog stof conform IEC/EN 60335-2-69.

Deze is geschikt voor de verhoogde belastingen bij industrieel gebruik, bijv. in de bouw, industrieën en werkplaatsen conform IEC/EN 60335-2-69.

De contactdoos mag uitsluitend in een droge omgeving worden gebruikt.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeeldingen van de zuiger op de pagina's met afbeeldingen.

(1) Reservoir (2) Afsluitstop voor afzuigaansluiting (3) Slangopname (4) Houder voor zuigslang (5) Stopcontact voor elektrisch gereedschap (6) Volumestroomregelaar (7) Moduskeuzeschakelaar (8) Zuigcapaciteitregelaar (9) AFC-toets

(10) Draaggreep (11) L-Boxx-opname (12) Bovenstuk van zuiger (13) Sluiting voor bovenstuk van zuiger (14) Loopwiel (15) Zwenkwielrem (16) Zwenkwiel (17) Kabelhouder (18) Sluitlip van filterafdekking (19) Borging van de sluitlip (20) Houder voor zuigbuizen (21) Houder voor spleetzuigmond/gebogen zuigmond (22) Houder voor vloerzuigmond (23) Afzuigadapter (24) Gebogen zuigmond (25) Zuigslang (26) Veiligheidsfilterzak (27) Afvalzak (28) Platte plooifilter klasse H (HEPA/PTFE) (29) Spleetzuigmond (30) Rubber rand (31) Borstelstrip (32) Vloerzuigmond (33) Zuigbuis (34) Opname voor zuigslanghouder

(35) Drukknop (36) Valse-luchtopening (37) Controle-LED

(38) Borgschroeven (39) Filterafdekking (40) Vulniveausensoren

Technische gegevens

Alleszuiger GAS 35 H AFC GAS 35 H AFC
Productnummer	3 601 JC3 6.. 3 601 JC3 660
Nominale spanning V 220-240 110
Nominal opgenomen vermogen W 1200 1000
Frequentie Hz 50-60 50-60
Inhoud reservoir (bruto) I 35 35
Capaciteit reservoir (netto) I 25 25
Nettovolume (vloeistof) I 19 19
Stofzakinhoud I 19 19
Max. onderdrukA)
- Zuiger	hPa 230 211
- Turbine	hPa 254 242
Max. debietA)
- Zuiger	l/s	36
	m³/h	129,6
- Turbine	l/s	74
	m³/h	266,4
Max. zuigcapaciteit	W 1380 1150
Oppervlakte plooifilter	m²	0,5
Stofklasse		H
Gewicht volgens EPTA-Procedure 01:2014	kg	12,4
Isolatieklasse		#/I
Beschemklasse zuiger		IPX4
Beschemklasse netstekker Zwitserland		IP55

A) gemeten met een zuigslang Ø 35 mm en 3 m lengte. De gegevens gelden voor een nominale spanning [U] van 230 V. Bij afwijkende spanningen en in landspecifieke uitvoeringen kunnen deze gegevens variëren. Waarden kunnen afhankelijk van product variëren en onderhevig zijn aan toepassings- en omgevingsvoorwaarden. Meer informatie vindt u op www.bosch-professional.com/wac.

Vermelding van het toegestane aansluitvermogen van het aangesloten elektrisch gereedschap. Bij andere landspecifieke modellen kunnen deze waarden afwijken. Let op de gegevens op de contactdoos van de stofzuiger.

Informatie over geluid en trillingen

Geluidsemissiewaarden vastgesteld conform EN 60335-2-69.

Het A-gewogen geluidsdrukniveau van de zuiger bedraagt typisch 69 dB(A) (70 dB(A) voor 110 V). Onzekerheid K = 1 dB(A). Het geluidsvermogenniveau bedraagt 83 dB(A).

Draag gehoorbescherming!

Totale trillingswaarden a_n (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60335-2-69: a_n < 2,5m/ s² , K = 1,5m/s² .

Montage

▷ Trek de stekker uit het stopcontact, voordat u de zuiger onderhoudt of schoonmaakt, instelt, bij het

apparaat uitvoert, accessoires verrangt of de zuiger wegzet. Deze voorzorgsmaatregel voorkomt onbedoeld starten van de zuiger.

Houder voor zuigslang monteren (zie afbeelding A)

• Schuif de houder (4) voor de zuigslang stevig van bovenaf in de daarvoor bestemde opnamen (34) tot deze vastklikken.

Zuigslang monteren (zie afbeelding B)

Trek de afsluitstop (2) uit de slangopname (3).

Plaats de zuigslang (25) op de slangopname (3) en draai deze rechts tot aan de aanslag.

Sluit de afzuigsluiting altijd met de afsluitstop af wanneer u de zuigslang wegneemt. Op deze manier voorkomt u dat er stof naar buiten kan komen.

Aanwijzing: Bij het zuigen ontstaat door de wrijving van het stof in de zuigslang en -accessoires een elektrostatische oplading die de gebruiker in de vorm van statische ontlading kan voelen (afhankelijk van invloeden van buitenaf en lichamelijke gesteldheid).

Bosch raadt aan altijd een antistatische zuigslang (accessoire) te gebruiken bij het zuigen van fijnstof en droge materialen.

Zuigaccessoires monteren (zie afbeelding C)

De zuigslang (25) is voorzien van een clipsysteem waarmee zuigaccessoires (afzuigadapter (23), gebogen zuigmond (24)) kunnen worden aangesloten.

Afzuigadapter monteren

• Steek de afzuigadapter (23) op de zuigslang (25) tot de beide drukknoppen (35) van de zuigslang hoorbaar vergrendelen. Voor demonteren drukt u de drukknoppen (35) naar binnen en trekt u de onderdelen uit elkaar.

Zuigmonden en buizen monteren

• Steek de gebogen zuigmond (24) op de zuigslang (25) tot de beide drukknoppen (35) van de zuigslang hoorbaar vastklikken.
• Steek daarna het gewenste zuigaccessoire (vloerzuigmond, spleetzuigmond, zuigbuis, enz.) stevig op de gebogen zuigmond (24). Voor demonteren drukt u de drukknoppen (35) naar binnen en trekt u de onderdelen uit elkaar.

Afvalzak of veiligheidsfilterzak plaatsen/verwijderen (droog zuigen) (zie afbeeldingen D1-D3)

Voor het droog opzuigen van stof overeenkomstig stofklasse H moet u een afvalzak (27) of een veiligheidsfilterzak (26) plaatsen.

Voor zover stof zonder of met een expositiegrenswaarde ≥ 1 mg/m³ (overeenkomstig stofklasse L) wordt opgezogen, kan dit direct in het reservoir worden gezogen.

WAARSCHUWING

De zuiger bevat stof dat schadelijk is voor de gezondheid. Laat het leegmaken en onderhouden, inclu

sief het verwijderen van het stofopvangreservoir, uitsluitend door een vakman uitvoeren. Dienovereenkomstige beschermingsmiddelen zijn noodzakelijk. Gebruik de zuiger niet zonder het complete en zorgvuldig geplaatste filtersysteem. Anders brengt u uw gezondheid in gevaar.

Afvalzak plaatsen

• Open de sluitingen (13) en pak het bovenstuk van de zuiger (12) af. Leg de afvalzak (27) met de vulopening naar voren in het reservoir (1). Trek de vulopening over de aansluitflens tot in de verlaging van de aansluitflens. Zorg ervoor dat de afvalzak (27) helemaal tegen de binnenwanden van het reservoir (1) ligt. Sla de rest van de afvalzak (27) over de rand van het reservoir (1). Breng het bovenstuk van de zuiger (12) aan en sluit de sluitingen (13).

Afvalzak verwijderen en afsluiten

• Sluit het reservoir (1) met de afsluitstop voor afzuigaansluiting (2). Open de sluitingen (13) en pak het bovenstuk van de zuiger (12) af. Trek de volle afvalzak (27) maar achter toe van de aansluitflens af.
• Sluit de afvalzak (27) stevig met de meegeleverde kabelbinder onder de opening voor zuigaansluiting en de ventilatieopening. Pak de afvalzak (27) voorzichtig, zonder deze te beschadigen, uit het reservoir (1). Let er daarbij op dat de afvalzak niet langs de aansluitflens of andere scherpe voorwerpen schuurt.
• Veeg het reservoir (1) van tijd tot tijd schoon met een gangbaar, niet schurend reinigingsmiddel en laat het drogen.

Veiligheidsfilterzak plaatsen

Open de sluitingen (13) en pak het bovenstuk van de zuiger (12) af. Leg de veiligheidsfilterzak (26) met de vulopening naar voren in het reservoir (1). Trek de vulopening over de aansluitflens tot in de verlaging van de aansluitflens. Zorg ervoor dat de zwarte kunststof zak van de veiligheidsfilterzak (26) helemaal tegen de binnenwanden van het reservoir (1) ligt. Zorg ervoor dat het onderdrukcompensatiegat zich in het reservoir bevindt. Sla de rest van de zwarte kunststof zak over de rand van het reservoir (1). Breng het bovenstuk van de zuiger (12) aan en sluit de sluitingen (13).

Veiligheidsfilterzak verwijderen en afsluiten

- Sluit het reservoir (1) met de afsluitstop voor afzuigaansluiting (2). - Open de sluitingen (13) en pak het bovenstuk van de zuiger (12) af. Trek de volle veiligheidsfilterzak (26) maar, achter toe van de aansluitflens af. - Sluit de opening van de veiligheidsfilterzak door de sluitlip over de opening te schuiven. - Sluit de zwarte kunststof zak met de meegeleverde kabelbinder stevig af. Trek de sticker naast het onderdrukcompensatiegat eraf en sluit daarmee het gat. - Pak de afgesloten veiligheidsfilterzak voorzichtig, zonder deze te beschadigen, uit het reservoir (1). Let er daarbij op dat de veiligheidsfilterzak niet langs de aansluitflens of andere scherpe voorwerpen schuurt. - Veeg het reservoir (1) van binnen tot buiten schoon met een gangbaar, niet schurend reinigingsmiddel en laat dit drogen.

Rubber rand plaatsen (nat zuigen) (zie afbeelding E)

Aanwijzing: De bepaalde doorlatingsgraad (stofklasse H) geldt alleen voor het droog zuigen.

• Verwijder de borstelstrips (31) met een geschikt gereedschap uit de vloerzuigmond (32).
• Plaats de rubber randen (30) in de vloerzuigmond (32).

Aanwijzing: De gestructureerde zijde van de rubber randen moet naar buiten wijzen.

L-Boxx erop klikken (zie afbeelding F)

Voor het transport van de zuiger en voor plaatsbesparend opbergen van zuigeraccessoires en/of elektrisch gereedschap kunt u een L-Boxx op het bovenstuk van de zuiger klikken.

- Klik de L-Boxx op de opname (11). Draag de zuiger niet aan de draaggreep van de erop geklikte L-Boxx. De zuiger is te zwaar voor de draaggreep van de L-Boxx. Er bestaat gevaar voor verwondingen en schade.

Gebruik

Trek de stekker uit het stopcontact, voordat u de zuiger onderhoudt of schoonmaakt, instellingen bij het apparaat uitvoert, accessoires verwisselt of de zuiger weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van de zuiger.

Let er bij het gebruik van de zuiger op dat de op de zuiger aanwezige vastzetwielen geblokkeerd zijn om de zuiger te beveiligen tegen abusievelijk wegrollen. Test voor het gebruik of de wielen op de betreffende ondergrond hun werk doen.

Ingebruikname

Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van de zuiger. Stel u op de hoogte van de in uw land geldende regels en wetten ten aanzien van de omgang met stof dat gevaarlijk voor de gezondheid is.

De zuiger mag worden toegepast voor het zuigen van de volgende materialen:

stof met een expositiegrenswaarde < 0,1 mg/m³. De zuiger mag nooit worden gebruikt in vertrekken waar ontploffingsgevaar heerst. Voor het waarborgen van een optimale zuigcapaciteit moet u de zuigslang (25) altijd helemaal van het bovenstuk van de zuiger (12) afrollen.

Droog zuigen

Opzuigen van stofafzettingen

• Stel de volumestroomregelaar (6) op de gebruikte slangdiameter in. Voor het inschakelen van de zuiger zet u de moduskeuzeschakelaar (7) op het symbool "Zuigen". Zet voor het uitschakelen van de zuiger de moduskeuzeschakelaar (7) op het symbool "Uitschakelen".

De zuiger is met een volumestroombewaking uitgerust. De volumestroombewaking is in de modus "zuigen" op een waarde van 20 m/s vast ingesteld, onafhankelijk van de stand van de volumestroomregelaar (6).

Wordt deze waarde onderschreden, bijv. door ophoping van vuil in de zuigslang, een volle veiligheidsfilterzak of een dichtgeslibde plooifilter, dan is een waarschuwingssignaal te horen. Schakel in dit geval de zuiger uit en controleer deze zoals in paragraaf "Verhelpen van storingen" beschreven.

Vrijkomend stof van lopende elektrische gereedschappen afzuigen (zie afbeelding G)

Wanneer de afvoerlucht aan de ruimte wordt teruggeleid, moet de luchtverversing van de ruimte voldoende zijn. Neem de in uw land geldende voorschriften in acht.

In de zuiger is een stopcontact met randaarde (5) geïntegreerd. Daar kunt u een extern elektrisch gereedschap op aansluiten. Let op het maximaal toegestane aansluitvermogen van het aangesloten elektrische gereedschap.

Om ervoor te zorgen dat bij de afzuigplek een voldoende stoftransport is gewaarborgd, mag de minimale volumestroom voor het aangesloten elektrische gereedschap niet onderschreden worden.

Slangdiameter instelwaarde volumestroom

35 mm 57,9 m	3/h
22 mm 41,2 m	3/h
15 mm 12,7 m	3/h

• Stel de volumestroomregelaar (6) op de gebruikte slangdiameter in.
• Monteer de afzuigadapter (23).
• Steek de afzuigadapter (23) in de afzuigaansluiting van het elektrische gereedschap.

Aanwijzing: Bij het werken met elektrische gereedschappen waarvan de luchttoevoer in de zuigslang gering is (bijv. decoupeerzagen, schuurmachines, enz.), moet de valse-lucht-opening (36) van de afzuigadapter (23) worden geopend. Alleen zo kan de automatische filterreiniging probleemloos werken.

Draai hiervoor de ring over de valse-luchtopening (36) tot een maximale opening ontstaat.

Voor de ingebruikname van de automatische start/stop-functie van de zuiger zet u de moduskeuzeschakelaar (7) op het symbool "Automatische start/stop". In deze modus worden de volumestroom overeenkomstig de instelling op de regelaar (6) elektronisch bewaakt. Bij een juist gekozen instelling is voldoende stoftransport gewaarborgd. - Schakel voor de ingebruikname van de zuiger het op het stopcontact (5) aangesloten elektrische gereedschap in. De zuiger start automatisch. - Schakel het elektrische gereedschap uit om het afzuigen te beëindigen. De nalooptijd van de automatische start/stop-functie bedraagt maximaal 15 seconden om stofresten uit de zuigslang af te zuigen. - Om de zuiger uit te schakelen zet u de moduskeuzeschakelaar (7) op het symbool "Uitschakelen".

Als een waarschuwingssignaal te horen is, dan moet de zuiger zoals in de paragraaf "Verhelpen van storingen" beschreven worden gecontroleerd.

Nat zuigen

Zuig met de zuiger geen brandbare of explosieve vloeistoffen, zoals benzine, olie, alcohol, oplosmiddelen. Zuig geen heet, brandend of explosief stof. Gebruik de zuiger niet in vertrekken waar ontploffingsgevaar heerst. Het stof, de dampen of de vloeistoffen kunnen ontbranden of exploderen. De zuiger mag niet worden gebruikt als waterpomp. De zuiger is bedoeld voor het opzuigen van een mengsel van lucht en water.

Aanwijzing: De bepaalde doorlatingsgraad (stofklasse H) geldt alleen voor het droog zuigen.

Werkstappen voor het nat zuigen

• Verwijder indien nodig de afvalzak (27) of de veiligheidsfilterzak (26).

Aanwijzing: Gebruik bij het zuigen van mengsels van water en vaste stoffen voor het gemakkelijker afvoeren ervan een natfilterzak (accessoire) die de vloeistof van de vaste stoffen scheidt.

• Plaats de rubber rand (30) in de vloerzuigmond (32).
• Schakel de automatische filterreiniging (AFC) uit.

Opzuigen van vloeistoffen

Om de zuiger in te schakelen, zet u de moduskeuzeschakelaar (7) op het symbool "Zuigen".

De zuiger is uitgerust met vulhoogtesensoren (40). Als de maximale vulhoogte bereikt is, worden de zuiger uitgeschakeld. Zet de moduskeuzeschakelaar (7) op het symbool "Uitschakelen".

Aanwijzing: Bij het opzuigen van niet geleidende vloeistoffen (bijvoorbeeld booremulsie, oliën en vetten) worden de zuiger bij een vol reservoir niet uitgeschakeld. De vulhoogte moet voortdurend gecontroleerd worden en het reservoir tijdig leeggemaakt worden.

Als bij het nat zuigen het waarschuwingssignaal te horen is, dan is een veilig functioneren van de zuiger niet belemmerd. Er zijn geen maatregelen voor het verhelpen van de storing nodig.

• Om de zuiger uit te schakelen zet u de moduskeuzeschakelaar (7) op het symbool „Uitschakelen".
• Schroef voor het transport van de zuiger de afsluitstop (2) op de slangopname (3).
• Maak het reservoir (1) leeg. Ter voorkoming van schimmelvorming na het nat zuigen:
• Neem de platte plooifilter (28) eruit en laat deze goed drogen. Pak het bovenstuk van de zuiger (12) af, open de filterafdekking (39) en laat beide goed drogen.

Automatische filterreiniging (zie afbeelding H)

Bij de automatische filterreiniging (AFC = Automatic Filter Cleaning) worden de platte plooifilter (28) om de 15 seconden door luchtstoten gereinigd (pulserend geluid).

Op het moment dat de zuigcapaciteit niet meer voldoende is, moet de filterreiniging worden geactiveerd.

Bij regelmatig gebruik van de filterreiniging wordt de levensduur van de filter langer.

Om een ideale filterlevensduur te bereiken, deactiveert u de automatische filterreiniging alleen bij wijze van uitzondering, bijv. bij het opzuigen van zuivere vloeistoffen of bij het gebruik van een veiligheidsfilterzak.

Een oppervlakkig vervuilde platte plooifilter functioneert nog volledig. Handmatig reinigen van de platte plooifilter door uitkloppen of uitblazen is niet nodig en kan de filter zelfs beschadigen.

Aanwijzing: De automatische filterreiniging is in de fabriek ingeschakeld.

Het in-/uitschakelen van de automatische filterreiniging is alleen bij ingeschakeld apparaat mogelijk.

- AFC deactiveren

Bedien de AFC-toets (9). De controle-LED (37) gaat uit.

-AFC activeren

Bedien de AFC-toets (9).

De controle-LED (37) brandt groen.

Onderhoud en service

Onderhoud en reiniging

Trek de stekker uit het stopcontact, voordat u de zuiger onderhoudt of schoonmaakt, instellingen bij het apparaat uitvoert, accessoires verwisselt of de zuiger weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van de zuiger. Houd de zuiger en de ventilatieopeningen schoon om goed en veilig te werken.

Wanneer een vervanging van de aansluitkabel noodzakelijk is, dan moet dit door Bosch of een geautoriseerde klantenservice voor elektrische gereedschappen van Bosch worden uitgevoerd om veiligheidsrisico's te vermijden.

Draag bij onderhoud en reiniging van de zuiger een masker van beschermklasse FFP2 of hoger en volledige beschermende wegwerpkleding volgens de desbetreffende voorschriften. Onderhoud en reiniging mogen uitsluitend worden uitgevoerd door personen die hiervoor speciaal zijn opgeleid.

De behuizing van de zuiger moet grondig afgezogen en vochtig afgenomen worden of met afdichtingsmiddelen afgedicht worden, voordat de zuiger uit de gevaarlijke zone wordt genomen. Alle zuigeronderdelen moeten als verontreinigd worden beschouwd, wanneer ze uit de gevaarlijke zone komen; er moeten geschikte voorzorgsmaatregelen worden getroffen. Alle bij onderhoud/reparatie onvoldoende gereinigde onderdelen moeten worden afgevoerd (in ondoorlatende zakken).

Voor onderhoud door de gebruiker moet de zuiger gedemonteerd, gereinigd en onderhouden worden, voor zover dat zonder gevaar voor onderhoudspersoneel en andere personen mogelijk is. Vóór de demontage moet de zuiger gereinigd worden om eventuele gevaren te voorkomen. Bij het onderhoud horen de in het hoofdstuk Montage beschreven procedures. De ruimte waarin de zuiger gedemonteerd wordt, dient goed geventileerd te worden. Draag tijdens het onderhoud persoonlijke beschermingsmiddelen.

Na het onderhoud moet de onderhoudsomgeving worden gereinigd.

Minstens eenmaal per jaar moet door de fabrikant of door een geïnstrueerd persoon een technische controle worden uitgevoerd, bijvoorbeeld op beschadigingen van de filter, dichtheid van de zuiger en werking van de controlevoorziening.

Bovendien moet minstens eenmaal per jaar de effectiviteit van de filter conform EN 60335-2-69, 22.AA.201.2 worden getest.

In nationale voorschriften kan ook vastgelegd zijn dat de test vaker moet worden uitgevoerd.

Als de effectiviteit van de filter niet meer gewaarborgd is, moet de filter vervangen en de test herhaald worden.

Verhelpen van storingen

Als er een storing (bijv. filterbreuk) optreedt, dan moet de zuiger onmiddellijk uitgeschakeld worden.

Platte plooifilter verwijderen/vervangen (zie afbeeldingen I1-I2)

De zuigcapaciteit is afhankelijk van de filtertoestand. Reinig daarom de filter regelmatig.

Vervang een beschadigde platte plooifilter (28) direct.

Draai de beide borgschroeven (38) los en schuif de borging (19) van de sluitlip naar beneden. Trek aan de sluitlip (18) en open de filterafdekking (39). - Pak de platte plooifilter (28) bij de tussenstukken vast en neem deze hierboven toe weg. - Verwijder stof en vuil die bij het verwijderen van de platte plooifilter (28) vrijkomen, met een vochtige doek van de sluitrand van de filterafdekking (39). - Plaats een nieuwe of de gereinigde platte plooifilter (28) en let er daarbij op dat deze goed en stevig vastzit. - Sluit de filterafdekking (39) (moet hoorbaar vastklikken). - Schuif de borging (19) van de sluitlip weer hierboven en schroef de beide borgschroeven (38) vast.

Reservoir reinigen

Veeg het reservoir (1) van tijd tot tijd schoon met een gangbaar, niet schurend reinigingsmiddel en laat het drogen.

Vulhoogtesensoren reinigen (zie afbeelding J)

Maak af en toe de vulhoogtesensoren (40) schoon.

• Open de sluitingen (13) en pak het bovenstuk van de zuiger (12) af.
• Reinig de vulhoogtesensoren (40) met een zachte doek.
• Plaats het zuigerbovenstuk (12) en sluit de sluitingen (13).

Opslag en transport (zie afbeelding K)

• Verwijder een volle afvalzak of een volle veiligheidsfilterzak of schud opgenomen vloeistoffen weg voor het transport van de zuiger om rugletsel te vermijden. -Wikkel het netsnoer om de kabelhouder (17).
• Steek de accessoires in de daarvoor bestemde houders: zuigbuizen (33) in de houders (20), spleetzuigmond (29) in de houder (21), vloerzuigmond (32) in de houder (22).
• Open de elastische banden van de zuigslanghouder (4) en leg de zuigslang (25) rond het bovenstuk van de zuiger in de houder (4). Hang de elastische banden weer in. Draag de zuiger alleen aan de draaggreep (10). Zet de zuiger in een droge ruimte en beveilig deze tegen gebruik door onbevoegden. Druk voor het vastzetten van de zwenkwielen (16) de zwenkwielrem (15) omlaag.

Bij hernieuwde ingebruikname moet de storing verholpen worden.

Let op! De zuiger bevat stof dat schadelijk is voor de gezondheid. Neem goed nota van alle veiligheidsaanwijzingen in deze gebruiksaanwijzing.

Problem Verhelpen
Zuigturbine start nicht. - Controller netsnoer, netstekker, zekering, stopcontact en vulniveausensoren (40).
	Moduskeuzeschakelaar (7) staat op „Automatische start/stop“. - Zet de moduskeuzeschakelaar (7) op het symbool „Zuigen“ of schakel het op het stopcontact (5) aangesloten elektrische gereedschap in.
Zuigturbine schakeltuit.	- Maak het reservoir (1) leeg.
Zuigturbine start nicht meer na het leegmaken van het reservoir.	- Schakel de zuigeruit en wacht 5 seconden, schakel deze na 5 seconden weir in. - Reinig de vulniveausensoren (40) en deussenruimte van de vulniveausensoren (40) met een borstel.
Zuigkracht worden minder.	- Verwijder verstoppenenuit zuigmond, zuigbuis (33), zuigslang (25) of platte plooifilter (28). - Vervang afvalzak (27) of veiligheidsfilterzak (26). - Klik de filterafdekking (39) correct vast. - Breng het bovenstuk van de zuiger (12) correct aan en sluit de sluitingen (13). - Vervang de platte plooifilter (28).
Stoflekage bij het zuigen	- Controleer de correcte inbouw van de platte plooifilter (28). - Vervang de platte plooifilter (28).
Automatische uitschakeling (nat zui-gen) spreekt Niet aan.	- Reinig de vulniveausensoren (40) en deussenruimte van de vulniveausensoren (40) met een borstel. Bij elektrisch Niet geleidende vloeistoffen of bij schuimvorming werkt de automatische uitschakeling Niet. - Controleer voortdurend het vulniveau.
Waarschuwingssignaal is te horen. Zuigcapaciteit te gering ingesteld.
	- Stel de zuigcapaciteitregelaar (8) op een hogere waarde in. Verkeerde slangdiameter ingesteld. - Zet de volumestroomregelaar (6) op de juiste zuigslangdiameter. Zuigslang (25) verstopf of geknikt. - Verhelp de verstopping of knik. Afvalzak/veiligheidsfilterzak vol. - Vervang afvalzak (27) of veiligheidsfilterzak (26). Platte plooifilter (28) vuil. - Reinig of venvang eventuel de platte plooifilter. Onvoldoende luchtstroom door het aangesloten elektrische gereedschap. - Valse-luchtopening (36) van de afzuigadapter (23) openen: draai de ring op de af-zuigadapter zolang tot de valse-luchtopening helemaal geopend is. - Indien aanwezig: open de valse-luchtopening van het elektrische gereedschap. Storing van de bewakingsleuktronica. - Neem contact op met een erkende Bosch-klantenservicewerksplaat.
Automatische filterreinigung werkt Niet.	- Activeer de filterreinigung (AFC-toets (9) bedieren). - Sluit de zuigslang (25) aan.
Automatische filterreinigung kan nicht worden uitgeschakeld.	- Neem contact op met een erkende Bosch-klantenservicewerksplaat.
Automatische filterreinigung kan nicht worden ingeschakeld.	- Neem contact op met een erkende Bosch-klantenservicewerksplaat.

Accessoires

Accessoirenummer

Veiligheidsfilterzak 2607432050

Afvalzak (PE) (droog/nat) 2607432051

Platte plooifilter PTFE/HEPA, stofklasse H 2607432052

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com

Het Bosch-gebruiksadviesteam helpt u graag bij vragen over onze producten en accessoires.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Meer serviceadressen vindt u onder:

Zuiger, accessoires en verpakkingen dienen op een voor het milieu verantwoorde wijze te worden gerecycled.

Voer de zuiger niet met het huisvuil af!

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU betreffende elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare zuigers apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Bij een verkeerde afvoer kunnen afgedankte elektrische en elektronische apparaten vanwege de mogelijke aanwezigheid van gevaarlijke stoffen schadelijke uitwerkingen op het milieu en de gezondheid van mensen hebben.
