HASZNÁLATI ÚTMUTATÓ GAS 35 H AFC Professional BOSCH

Zákaznícka služba aporadenstvo ohľadom použitia Servisné stredisko Vám odpovie na otázky týkajúce sa opravy aúdržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy ainformácie onáhradných dieloch náj- dete tiež na: www.bosch-pt.com Vprípade otázok týkajúcich sa našich výrobkov apríslušen- stva Vám ochotne pomôže poradenský tím Bosch. Vprípade akýchkoľvek otázok aobjednávok náhradných dielov uvádzajte bezpodmienečne 10‑miestne vecné číslo uvedené na typovom štítku výrobku. Slovakia Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online. Tel.: +421 2 48 703 800 Fax: +421 2 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch-pt.sk Ďalšie adresy servisov nájdete na: www.bosch-pt.com/serviceaddresses Likvidácia Vysávač, príslušenstvo aobaly treba dať na recykláciu zod- povedajúcu ochrane životného prostredia. Nevyhadzujte vysávač do bežného odpadu zdomácnosti! Len pre krajinyEÚ: Podľa európskej smernice 2012/19/EÚ oodpade zelektrických aelektronických zariadení apodľa jej trans- pozície vnárodnom práve sa musia už nepoužiteľné vysáva- če zbierať separovane aodovzdať na recykláciu vsúlade sochranou životného prostredia. Pri nesprávnej likvidácii môžu mať staré elektrické aelektro- nické zariadenia kvôli možnej prítomnosti nebezpečných látok škodlivý vplyv na životné prostredie aľudské zdravie. Magyar Biztonsági előírások porszívók számára Olvassa el az összes biztonsági figyelmezte- tést és előírást. A biztonsági előírások és uta- sítások betartásának elmulasztása áramütés- hez, tűzhöz és/vagy súlyos sérülésekhez vezet- het. Kérjük a későbbi használatra gondosan őrizze meg eze- ket az előírásokat. u Ez a porszívó nincs arra előirá- nyozva, hogy gyerekek és korláto- zott fizikai, érzékelési vagy szelle- mi képességű, illetve kellő tapasz- 1 609 92A 98V | (22.01.2024) Bosch Power ToolsMagyar | 157 talattal és/vagy tudással nem ren- delkező személyek használják. El- lenkező esetben fennáll a hibás keze- lés és a sérülés veszélye. u Ne hagyja felügyelet nélkül a gyer- mekeket. Ez biztosítja, hogy gyere- kek ne játsszanak a porszívóval. u Vegye figyelembe a porszívózandó anyagokra vonat- kozó összes biztonsági előírást. FIGYELMEZ- TETÉS Sohase szívjon a porszívóval az- besztet tartalmazó anyagokat .Az azbeszt rákkeltő anyagnak számít. FIGYELMEZ- TETÉS Csak akkor használja a porszívót, ha kielégítő tájékoztatást kapott a porszívó használatára, a felszívás- ra kerülő anyagokra és azok ártalmatlanítására vonatko- zólag .Egy gondos kioktatás csökkenti a hibás kezelés és a sérülések valószínűségét. FIGYELMEZ- TETÉS A porszívó száraz anyagok és meg- felelő intézkedések alkalmazásá- val folyadékok felszívására is al- kalmas. A folyadékok behatolása megnöveli az áramütés ve- szélyét. u Ne szívjon fel a porszívóval gyúlékony vagy robbanás- veszélyes folyadékokat, például benzint, olajat, alko- holt vagy oldószereket. Ne szívjon fel forró, égő vagy robbanásveszélyes porokat. Ne üzemeltesse a porszí- vót robbanásveszélyes helyiségekben. A porok, gőzök vagy folyadékok meggyulladhatnak vagy felrobbanhatnak. FIGYELMEZ- TETÉS A dugaszoló aljzatot csak a Hasz- nálati Utasításban meghatározott célokra használja. FIGYELMEZ- TETÉS Azonnal kapcsolja ki a porszívót, ha abból hab vagy víz lép ki és ürít- se ki a tartályt. A porszívó ellenkező esetben megrongálódhat. u FIGYELEM !A porszívót csak belső helyiségekben sza- bad tárolni. u FIGYELEM !Rendszeresen tisztítsa meg a folyadék- szint érzékelőket és ellenőrizze, nincsenek-e megron- gálódva .Ellenkező esetben a működés nem megfelelő le- het. u Ha nem lehet elkerülni a porszívónedves környezet- ben való használatát, alkalmazzon egy hibaáram-védő- kapcsolót. Egy hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát. u Minden használat előtt ellenőrizze a porszívót, a ká- belt és a csatlakozó dugót. Ne használja a porszívót, ha megrongálódásokat észlel rajta. Ne nyissa fel saját maga a porszívót, hanem azt csak szakképzett szak- emberrel és csak eredeti pótalkatrészek használatá- val javíttassa meg. Egy megrongálódott porszívó, kábel és csatlakozó dugó megnöveli az áramütés veszélyét. u Ne préselje össze a kábelt és ne menjen át rajta jármű- vel, targoncával, stb. A hálózati csatlakozót sohase a kábelnél fogva húzza ki a dugaszoló aljzatból, hanem mindig a dugaszoló csatlakozót fogja meg. Sohase húzza a porszívót a mozgatáshoz a kábelnél fogva. Egy megrongálódott kábel megnöveli az áramütés veszélyét. u Húzza ki a csatlakozó dugót a dugaszoló aljzatból, mi- előtt a porszívón karbantartási munkákat végez, vagy meg akarja tisztítani a porszívót, ha beállításokat vé- gez, tartozékokat cserél, vagy a porszívót elraktároz- za. Ez az elővigyázatossági intézkedés meggátolja a por- szívó akaratlan üzembe helyezését. u Gondoskodjon a munkahely jó szellőztetéséről.u A porszívót csak szakképzett személyzettel és csak eredeti pótalkatrészek felhasználásával javíttassa. Ez biztosítja, hogy a porszívó biztonságos berendezés ma- radjon. u Ha a porszívót veszélyes anyagokat tartalmazó terüle- teken használták, porszívózza le, törölje át, illetve zár- ja le a porszívó külsejét, mielőtt eltávolítja a veszélyes területről. A porszívó minden része szennyezettnek mi- nősül, és megfelelő intézkedéseket kell tennie annak ér- dekében, hogy az egészségre veszélyes anyagok ne ter- jedhessenek el. FIGYELMEZ- TETÉS A porszívó egészségre káros hatá- sú port tartalmaz. A kiürítési és karbantartási eljárásokat, beleért- ve a porgyűjtő tartályok ártalmatlanítását is, csak szak- emberekkel hajtassa végre. Ehhez megfelelő védőfelsze- relésre van szükség. Ne üzemeltesse a porszívót a teljes és gondosan behelyezett szűrőrendszer nélkül. Ellenkező esetben veszélyezteti az egészségét. u Az üzembevétel előtt ellenőrizze a szívótömlő kifogás- talan állapotát. Ehhez hagyja a szívótömlőt a porszívó- ra szerelve, nehogy a akaratlanul por lépjen ki. Ellen- kező esetben Ön belélegezheti a port. u Na üljön rá a porszívóra .Ezzel megrongálhatja a porszí- vót. u Óvatosan használja a hálózati csatlakozó kábelt és a szívótömlőt. Ezekkel más személyeket veszélyeztethet. u Ne tisztítsa a porszívót közvetlenül ráirányított vízsu- gárral. Ha víz hatol be a porszívó felső részébe, ez meg- növeli az áramütés veszélyét. u Csatlakoztassa a porszívót egy előírásszerűen földelt villamos hálózathoz. A dugaszolóaljzatnak és a hosszab- bítónak egy működőképes védővezetékkel kell rendelkez- nie. Jelképes ábrák A következő szimbólumoknak komoly jelentőségük lehet az Ön porszívójának használata során. Jegyezze meg ezeket a szimbólumokat és jelentésüket. A szimbólumok helyes in- Bosch Power Tools 1 609 92A 98V | (22.01.2024)158 | Magyar terpretálása segítségére lehet a porszívó jobb és biztonságo- sabb használatában. Szimbólumok és magyarázatuk FIGYELMEZTETÉS! Olvassa el az ösz- szes biztonsági figyelmeztetést és elő- írást. A biztonsági előírások és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos sérülésekhez ve- zethet. H osztályú porszívó az IEC/EN 60335-2-69 szabvány szerint <0,1mg/

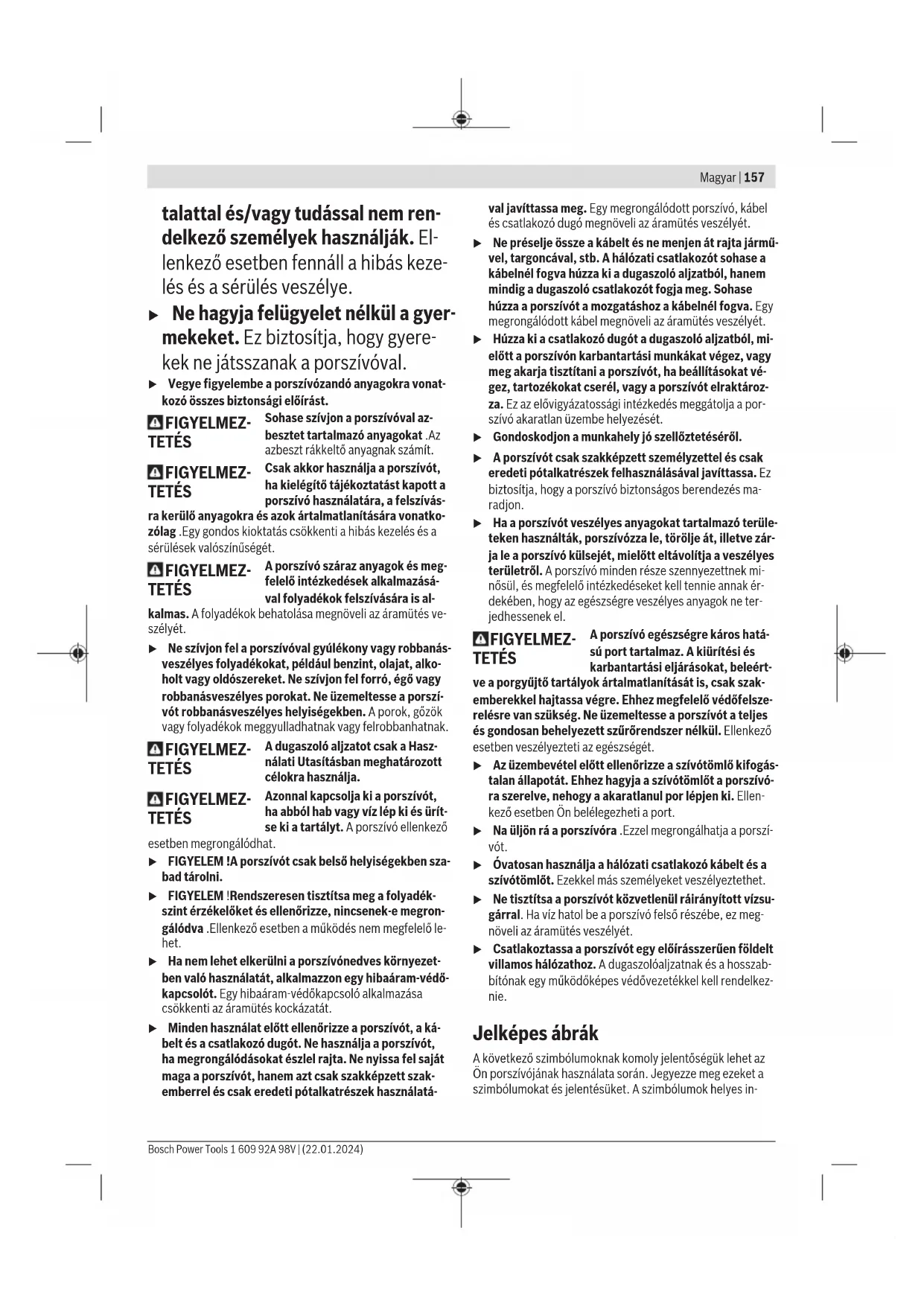

-nél kisebb expozíciós határértékű egészségre ártalmas porok száraz por- szívózására Ha a figyelmeztető tábla szövege nem az Ön országában használatos nyelven van írva, akkor ragassza azt le az első üzembevétel előtt az Ön országában használatos nyelven írt öntapadós fi- gyelmeztető táblával. FIGYELMEZTETÉS! A porszívó egész- ségre káros hatású port tartalmaz. A kiürítési és karbantartási eljárásokat, beleértve a porgyűjtő tartályok ártal- matlanítását is, csak szakemberekkel hajtassa végre. Ehhez megfelelő védő- felszerelésre van szükség. Ne üzemel- tesse a porszívót a teljes és gondosan behelyezett szűrőrendszer nélkül. El- lenkező esetben veszélyezteti az egész- ségét. Legfeljebb csak egy L‑Boxx-ot pattintson rá. Az L‑Boxx súlyának a tartalommal együtt nem szabad meghaladnia a 15kg-ot. Ne akassza fel a porszívót, például a szállításhoz, egy daruhorogra. A porszí- vót nem lehet daruval felemelni vagy szál- lítani. Ellenkező esetben sérülésveszély és megrongálódási veszély áll fenn. Na üljön rá és ne álljon rá a porszívóra. A porszívó ellenkező esetben felbillenhet és megrongálódhat. Különben sérülésve- szély áll fenn. Szimbólumok és magyarázatuk Start-/Stop-automatika Működő elektromos kéziszerszámok által létrehozott por elszívása A porszívó automatikusan bekapcsolódik és bizonyos késleltetéssel kikapcsol Kikapcsolás Szívás Lerakódott porrétegek felszívása

Térfogatáram felügyelet egy 15mm-es tömlőátmérőhöz

Térfogatáram felügyelet egy 22mm-es tömlőátmérőhöz

Térfogatáram felügyelet egy 35mm-es tömlőátmérőhöz Min/Max A szívóerő fokozatmentes szabályozása: – maximális szívási teljesítmény az erős porképződéssel járó alkalmazásokhoz – csökkentett szívási teljesítmény a gyengébb porképződéssel járó alkal- mazásokhoz és például a csatlakozta- tott elektromos kéziszerszám és a munkadarab felülete közötti szívóerő szabályozására (például csiszolásnál) A berendezéshez csatlakoztatott elektro- mos kéziszerszám megengedett csatla- koztatási teljesítménye (ez országoktól függően különböző lehet) AFC Automatikus szűrőtisztítás (AFC = Auto- matic Filter Cleaning) 1 609 92A 98V | (22.01.2024) Bosch Power ToolsMagyar | 159 A termék és a teljesítmény leírása Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat. Rendeltetésszerű használat A porszívó nem éghető száraz porok, nem éghető folyadékok és víz-levegő-keverék összegyűjtésére, felszívására, továbbí- tására és szétválasztására szolgál. A porszívó portechnikai szempontból ellenőrzésre került és az IEC/EN60335-2-69 szabvány szerint megfelel a száraz porokra vonatkozó H osztály követelményeinek. A berendezés az IEC/EN60335-2-69 szabvány szerint az ipari alkalmazás során, tehát például kisipari és ipari vállala- toknál vagy műhelyekben való alkalmazásra is alkalmas. A dugaszolóaljzatot működés közben csak száraz környezet- ben szabad használni. Az ábrázolásra kerülő komponensek Az ábrázolt alkatrészek sorszámozása megfelel a porszívó ábrájának az ábrákat tartalmazó oldalon. (1) Tartály (2) Lezáró dugó az elszívó csatlakozás számára (3) Tömlő felfogó egység (4) Elszívó tömlő tartó (5) Dugaszoló aljzat az elektromos kéziszerszám számára (6) Térfogatáram szabályozó (7) Üzemmód-átkapcsoló (8) Szívóteljesítmény szabályozó (9) AFC-gomb (10) Fogantyú (11) L-Boxx felfogó egység (12) A porszívó felső része (13) A porszívó felsőrész zárja (14) Futókerék (15) Bolygókerékfék (16) Bolygókerék (17) Kábeltartó (18) A szűrő fedél lezárófüle (19) A lezárófül biztosítása (20) Elszívócső tartó (21) Tartó a résszívó fej/a görbe fúvóka számára (22) Tartó a padlószívó fej számára (23) Elszívó adapter (24) Hajlított fúvóka (25) Szívótömlő (26) Biztonsági szűrőzacskó (27) Poreltávolító zsák (28) H osztályú lapos redős szűrő (HEPA/PTFE) (29) Résszívó fej (30) Gumiperem (31) Kefeszalag (32) Padlószívó fej (33) Szívócső (34) Felfogó egység az elszívó tömlő-tartó számára (35) Nyomógomb (36) Hamislevegő nyílás (37) Ellenőrző LED (38) Rögzítőcsavarok (39) Szűrő fedél (40) Töltési szint érzékelők Műszaki adatok Nedves/száraz porszívó GAS 35 H AFC GAS 35 H AFC Cikkszám 3601JC36.. 3601JC3660 Névleges feszültség V 220–240 110 Névleges felvett teljesítmény W 1200 1000 Frekvencia Hz 50–60 50–60 Tartálytérfogat (bruttó) l 35 35 Tartálytérfogat (nettó) l 25 25 Nettó térfogat (folyadék) l 19 19 Porzsák térfogata l 19 19 Max. vákuum

– Porszívó hPa 230 211 – Turbina hPa 254 242 Max. átfolyási mennyiség

255,6 Max. szívási teljesítmény W 1380 1150 A redős szűrő felülete m² 0,5 0,5 Porosztály H H Súly az „EPTA-Procedure01:2014” (2014/01 EPTA-eljárás) sze- rint kg 12,4 12,7 Érintésvédelmi osztály /I /I Porszívó védelmi osztály IPX4 IPX4 Svájci hálózati csatlakozó dugó védelmi osztály IP55 – A) egy Ø 35 mm átmérőjű és 3 m hosszúságú elszívó tömlővel mérve A adatok 230 V hálózati feszültségre [U] vonatkoznak. Ettől eltérő feszültségek és külön egyes országok számára készült kivitelek esetén ezek az adatok változhatnak. Az értékek termékenként változhatnak és függnek az alkalmazási, valamint környezeti feltételektől is. További információk a www.bosch-professional.com/wac címen találhatók. Start/stop automatika Névleges feszültség Maximális teljesítmény Minimális teljesítmény 230V 2200W 100W 110V 750W 100W A berendezéshez csatlakoztatott elektromos kéziszerszám megengedett csatlakoztatási teljesítménye. Más országspecifikus modelleknél ezek az értékek eltérőek lehetnek. Kérjük vegye figyelembe a porszívó dugaszolóaljzatát megadott adatokat. Zaj és vibráció értékek A zajkibocsátási értékek aEN60335-2-69szabványnak megfelelően kerültek meghatározásra. A porszívó A-kirtékelésű zajszintje tipikus esetben69dB(A) (70dB(A) a 110V-os kivitelnél). A szórás, K=1dB(A). A zajteljesítményszint83dB(A). Viseljen fülvédőt! A rezgési összértékek, a

(a három irány vektorösszege) és a K szórás EN60335-2-69 szabvány szerint meghatározott ér- téke a

Összeszerelés u Húzza ki a csatlakozó dugót a dugaszoló aljzatból, mi- előtt a porszívón karbantartási munkákat végez, vagy meg akarja tisztítani a porszívót, ha beállításokat vé- gez, tartozékokat cserél, vagy a porszívót elraktároz- za. Ez az elővigyázatossági intézkedés meggátolja a por- szívó akaratlan üzembe helyezését. Az elszívótömlő tartójának felszerelése (lásdaAábrát) – Tolja bele a (4) elszívó tömlő tartót felülről erőteljesen az előirányozott (34) felvevő egységbe, amíg az bepattan a helyére. Az elszívótömlő felszerelése (lásd aBábrát) Húzza ki a záródugót(2) a tömlőbefogóból(3). Tegye fel az elszívótömlőt(25) a tömlőcsatlakozóra(3) és forgassa el ütközésig az óramutató járásával megegyező irányba. u A szívótömlő eltávolításakor mindig zárja le a szívó- csatlakozást a záródugóval. Ezáltal akadályozza meg, hogy a por kikerüljön. Megjegyzés: A porszívás során a pornak a szívótömlőben és a tartozékokban fellépő súrlódása következtében elektro- sztatikus feltöltődés jön létre, amelyet a kezelő statikus kisü- lésként (a környezet befolyásától és a kezelő érzékenységé- től függően) megérezhet. A finom porok és száraz anyagok felszívásához Bosch alapve- tően egy antisztatikus elszívó tömlő (tartozék) használatát ja- vasolja. A porszívó tartozékok felszerelése (lásdaCábrát) A (25) elszívócső egy Clip-rendszerrel van felszerelve, amellyel a porszívó tartozékait ((23) elszívó-adapter, (24) hajlított fúvóka) lehet csatlakoztatni. Az elszívó adapter felszerelése – Tolja rá a (23) elszívó adaptert a (25) elszívó tömlőre, amíg az elszívó tömlő mindkét (35) nyomógombja hallha- tóan bepattan. – A leszereléshez nyomja befelé mindkét (35) nyomógom- bot és húzza szét az alkatrészeket. A fúvókák és csövek felszerelése – Tolja rá a (24) görbe fúvókát a (25) elszívó tömlőre, amíg az elszívó tömlő mindkét (35) nyomógombja hallhatóan bepattan. 1 609 92A 98V | (22.01.2024) Bosch Power ToolsMagyar | 161 – Ezután erőteljesen tolja rá a kívánt elszívó tartozékot (padlófúvóka, résszívó fej, szívócső stb.) a (24) görbe fú- vókára. – A leszereléshez nyomja befelé mindkét (35) nyomógom- bot és húzza szét az alkatrészeket. A poreltávolító zsák vagy a biztonsági porszűrőzacskó behelyezése/kivétele (száraz anyagok felszívása) (lásdaD1–D3ábrát) A H porosztály előírásainak megfelelő anyagok száraz elszí- vásához egy (27)poreltávolító zsákot vagy egy(26)biztonsági porszűrőzacskót kell használni. Amennyiben 1mg/m

-nál nagyobb expozíciós határértékű anyagokat szív fel (az L porosztálynak megfelelően), akkor közvetlenül a tartályba is fel lehet szívni az anyagot. FIGYELMEZ- TETÉS A porszívó egészségre káros hatá- sú port tartalmaz. A kiürítési és karbantartási eljárásokat, beleért- ve a porgyűjtő tartályok ártalmatlanítását is, csak szak- emberekkel hajtassa végre. Ehhez megfelelő védőfelsze- relésre van szükség. Ne üzemeltesse a porszívót a teljes és gondosan behelyezett szűrőrendszer nélkül. Ellenkező esetben veszélyezteti az egészségét. A poreltávolító zsák behelyezése – Nyissa ki a (13) zárakat és vegye le a porszívó (12) felső részét. – Tegye bele a (27) poreltávolító zsákot a betöltőnyílással előrefelé a (1) tartályba. – Húzza át a betöltőnyílást a csatlakozó karimán a csatlako- zó karima bemélyedésébe. – Gondoskodjon arról, hogy a (27) poreltávolító zsák komplett felfeküdjön a (1) tartály belső falaira. – Húzza rá a (27) poreltávolító zsák kiálló részét a (1) tar- tály szélére. – Tegye fel a porszívó (12) felső részét és zárja le a (13) zá- rakat. A poreltávolító zsák kivétele és bezárása – Zárja le a(1)tartályt az elszívó csatlakozó számára szolgáló(2)elzáró dugóval. – Nyissa ki a (13) zárakat és vegye le a porszívó (12) felső részét. – Húzza le hátrafelé a megtelt(27)poreltávolító zsákot a csatlakozó karimáról. – Szorosan zárja le a(27)poreltávolító zsákot a berende- zéssel szállított kábelkötegelő bilinccsal a szívó csatlako- zó nyílás és a légtelenítő nyílás alatt. – Óvatosan vegye ki a(27)poreltávolító zsákot, anélkül, hogy az megsérülne, a(1)tartályból. Ügyeljen ekkor arra, hogy a poreltávolító zsák ne dörzsö- lődjön hozzá a csatlakozó karimához vagy más éles tárgy- hoz. – Időről időre tisztítsa ki egy a kereskedelemben szokvá- nyosan kapható, nem dörzsölő hatású tisztítószerrel a(1) porgyűjtő tartályt és hagyja alaposan megszáradni. A biztonsági szűrőzacskó behelyezése – Nyissa ki a (13) zárakat és vegye le a porszívó (12) felső részét. – Tegye be a(26)biztonsági szűrőzacskót a betöltőnyílás- sal előrefelé a(1)tartályba. – Húzza át a betöltőnyílást a csatlakozó karimán a csatlako- zó karima bemélyedésébe. – Gondoskodjon arról, hogy a(26)biztonsági porszűrő- zacskó komplett felfeküdjön a(1)tartály belső falaira. – Gondoskodjon arról, hogy a negatív nyomáskiegyenlítő nyílás a tartályon berlül legyen. – Húzza rá a fekete műanyagzacskó kiálló részét a(1)tartály szélére. – Tegye fel a porszívó (12) felső részét és zárja le a (13) zá- rakat. A biztonsági szűrőzacskó kivétele és bezárása – Zárja le a(1)tartályt az elszívó csatlakozó számára szolgáló(2)elzáró dugóval. – Nyissa ki a (13) zárakat és vegye le a porszívó (12) felső részét. – Húzza le hátrafelé s csatlakozó karimáról a megtelt(26)biztonsági szűrőzacskót. – Zárja le a biztonsági szűrőzacskó nyílását, ehhez tolja rá a lezáró fület a nyílásra. – A berendezéssel szállított kábelkötegelő bilinccsel szoro- san zárja le a fekete műanyagzacskót. – Húzza le a negatív nyomást kiegyenlítő nyílás mellett talál- ható ragasztós címkét és zárja le vele a nyílást. – Óvatosan vegye ki a lezárt biztonsági szűrőzacskót, anél- kül, hogy az megsérülne, a(1)tartályból. Ügyeljen ekkor arra, hogy a biztonsági szűrőzacskó ne dörzsölődjön hoz- zá a csatlakozó karimához vagy más éles tárgyhoz. – Időről időre tisztítsa ki egy a kereskedelemben szokvá- nyosan kapható, nem dörzsölő hatású tisztítószerrel a(1)porgyűjtő tartályt és hagyja alaposan megszáradni. A gumiperem behelyezése (nedves elszívás) (lásd aEábrát) Figyelem: Az áteresztési fokkal (H porosztály) kapcsolatos követelmények teljesítése csak száraz elszívásra van bizo- nyítva. – Emelje ki a (31) kefeszalagot egy megfelelő szerszámmal a(32) padlószívó fejből. – Tegye be a (30) gumiperemeket a(32) padlószívó fejbe. Figyelem: A gumiperemek struktúrált oldalának kifelé kell mutatnia. Az L‑Boxx rápattintása (lásdaFábrát) A porszívó szállításához és a porszívó tartozékok és/vagy az elektromos kéziszerszám kis helyen történő tárolásához a porszívó felső részére rá lehet pattintani egy L-Boxx-ot. – Pattintsa rá az L-Boxx-ot a (11) felfogó egységre. u Ne vigye a porszívó a rápattintott L-Boxx tartófogan- tyújánál fogva. A porszívó túl nehéz az L-Boxx tartófo- Bosch Power Tools 1 609 92A 98V | (22.01.2024)162 | Magyar gantyúja számára. Ellenkező esetben sérülésveszély és megrongálódási veszély áll fenn. Üzemeltetés u Húzza ki a csatlakozó dugót a dugaszoló aljzatból, mi- előtt a porszívón karbantartási munkákat végez, vagy meg akarja tisztítani a porszívót, ha beállításokat vé- gez, tartozékokat cserél, vagy a porszívót elraktároz- za. Ez az elővigyázatossági intézkedés meggátolja a por- szívó akaratlan üzembe helyezését. A porszívó üzemeltetése során ügyeljen arra, hogy a porszí- vón található rögzítő gorgők reteszelve legyenek, és meggá- tolják a porszívó akaratlan elgurulását. Az üzemeltetés előtt ellenőrizze a mindenkori padlón vagy talajon a görgők műkö- dését. Üzembe helyezés u Ügyeljen a helyes hálózati feszültségre! Az áramforrás feszültségének meg kell egyeznie a porszívó típustábláján található adatokkal. u Kérjük, tájékozódjon az Ön országában az egészségre ártalmas porok kezelésére vonatkozó előírásokról/ törvényekről. A porszívót csak az alábbi anyagok felszívására és elszívásá- ra szabad használni: – Porok, amelyek expozíciós határértéke <0,1mg/m

A porszívót alapvetően nem szabad robbanásveszélyes he- lyiségekben használni. Egy optimális elszívási teljesítmény biztosítására a (25) szí- vótömlőt mindig teljesen le kell tekerni a porszívó (12) felső részéről. Száraz porszívás A lerakódott por felszívása – Állítsa be az alkalmazásra kerülő tömlő átmérőjének meg- felelően a (6) térfogatáram szabályozót. – A porszívó bekapcsolásához állítsa a (7) üzemmód-átkapcsolót a „Porszívás“ jelére. – A porszívó kikapcsolásához állítsa a (7) üzemmód-átkapcsolót a „Kikapcsolás“ jelé- re. Az elszívó berendezés egy térfogatáram felügyelettel van fel- szerelve. A térfogatáram felügyelet az "Elszívás" üzemmód- ban rögzített módon be van állítva egy 20m/s értékre, ez az érték független a(6) térfogatáram szabályozó helyzetétől. Ha a tényleges érték ezen érték alá süllyed, például ha a szí- vótömlőben szennyeződések halmozódtak fel, ha a biztonsá- gi szűrőzacskó megtelt, vagy ha a lapos redős szűrő eltömő- dött, felhangzik egy figyelmeztető hangjelzés. Ebben az eset- ben kapcsolja ki az elszívó berendezést, és az "Üzemzavarok elhárítása" szakaszban leírtaknak megfelelően ellenőrizze azt. Porelszívás működő elektromos kéziszerszámok előtt (lásd aGábrát) u A helyiségben egy elegendő mértékű levegőcsere se- bességet kell fenntartani, ha a porszívóból kilépő le- vegő a helyiségbe jut vissza. Tartsa be az adott or- szágban érvényes előírásokat. A porszívóba egy(5)védőérintkezős dugaszolóaljzat van be- építve. Ehhez egy elektromos kéziszerszámot lehet csatla- koztatni. Vegye tekintetbe a csatlakozásra kerülő elektromos kéziszerszám legnagyobb megengedett csatlakoztatási telje- sítményét. Annak biztosítására, hogy az elszívási ponton megfelelő por- szállítás jöjjön létre, a berendezéshez csatlakoztatott elekt- romos kéziszerszám minimális térfogatáramánál alacso- nyabb térfogatáramot nem szabad beállítani. Tömlőátmérő Térfogatáram beállítási érték 35mm 57,9m

– Állítsa be az alkalmazásra kerülő tömlő átmérőjének meg- felelően a(6) térfogatáram szabályozót. – Szerelje fel a(23)elszívó adaptert. – Dugja be a(23)elszívó-adaptert az elektromos kéziszer- szám elszívó csőcsonkjába. Figyelem: Olyan elektromos kéziszerszámmal végzett mun- kák esetén, amelyeknél a légbevezetés a szívótömlőbe ala- csony (például szúrófűrészek, csiszolók stb.), a(23)elszívó adapter(36)hamislevegő nyílását ki kell nyitni. Az automati- kus szűrőtisztítás csak így működhet problémamentesen. Ehhez fordítsa olyan helyzetbe a(36)hamislevegő nyílás fe- letti gyűrűt, hogy maximális nyílás jöjjön létre. – A porszívó Indítás-/stop-automatikájá- nak az üzembe helyezéséhez állítsa a(7)üzemmód-átkapcsolót a „Start-/ Stop-automatika“ jelére. Ebben az üzemmódban a térfogatáram a(6) szabályozón beállított értéknek megfelelően elektronikus úton folyamato- san ellenőrzésre kerül. Ha az érték helye- sen van beállítva, akkor kielégítő porszál- lítás van biztosítva. – A porszívó üzembe helyezéséhez kapcsolja be a(5)dugaszolóaljzathoz csatlakoztatott elektromos kézi- szerszámot. A porszívó automatikusan elindul. – Az elszívás befejezéséhez kapcsolja ki az elektromos kéziszerszámot. A Start-/stop-automatika utánfutási funkciója a porszívót még 15másodpercig működésben tartja,hogy kiszívja a maradék porokat az elszívó tömlőből. – A porszívó kikapcsolásához állítsa a(7)üzemmód-átkapcsolót a „Kikapcso- lás“ jelére. Ha felhangzik az akusztikus figyelmeztetés, a porszívót az "Üzemzavarok elhárítása" szakaszban leírtaknak megfelelően ellenőrizni kell. 1 609 92A 98V | (22.01.2024) Bosch Power ToolsMagyar | 163 Nedves porszívás u Ne szívjon fel a porszívóval gyúlékony vagy robbanás- veszélyes folyadékokat, például benzint, olajat, alko- holt vagy oldószereket. Ne szívjon fel forró, égő vagy robbanásveszélyes porokat. Ne üzemeltesse a porszí- vót robbanásveszélyes helyiségekben. A porok, gőzök vagy folyadékok meggyulladhatnak vagy felrobbanhatnak. u A porszívót nem szabad vízszivattyúként használni. A porszívó levegő és víz keverékének felszívására szolgál. Figyelem: Az áteresztési fokkal (H porosztály) kapcsolatos követelmények teljesítése csak száraz elszívásra van bizo- nyítva. Munkavégzési lépések a nedves porszívás előtt – Szükség esetén távolítsa el a(27)poreltávolító zsákot, vagy a(26)biztonsági szűrőzacskót. Megjegyzés: A víz és szilárd anyagok keverékeinek felszívá- sánál a hulladékkezelés megkönnyítésére használjon egy nedves szűrőt, amely elválasztja a folyadékot a szilárd anya- goktól. – Tegye be a(30)gumiperemet a(32)padlószívó fejbe. – Kapcsolja ki az automatikus szűrőtisztítást (AFC). Folyadékok felszívása A porszívó bekapcsolásához állítsa az üzemmód- átkapcsolót(7) a „Porszívás” jelére. A porszívó a (40) töltési szint kijelzőkkel van felszerelve. A maximális töltési szint elérésekor a porszívó kikapcsol. Állít- sa be a (7) üzemmód beállító kapcsolót a "Kikapcsolás" jelé- re. Megjegyzés: Elektromosan nem vezető folyadékok (például, fúró emulzió, olajok és zsírok) a porszívó nem kapcsol le, amikor a tartály megtelt. A töltési szintre állandóan felügyelni kell és a tartályt időben ki kell üríteni. Ha nedves porszívásnál felhangzik az akusztikus figyelmezte- tés, a porszívó működési biztonságára ez nincs befolyással. Az üzemzavar elhárításához nincs szükség semmiféle intéz- kedésekre. – A porszívó kikapcsolásához állítsa a(7)üzemmód-átkap- csolót a „Kikapcsolás“ jelére. – A porszívó szállításához csavarja rá a (2) lezáró dugt a (3) tömlő csatlakozóra. – Ürítse ki a(1)tartályt. A penészképződés megelőzésére egy nedves elszívás után: – Vegye ki a(28)lapos redős szűrőt és szárítsa alaposan ki. – Vegye le a porszívó(12)felső részét, nyissa fel a(39)szűrő fedelét és mindkettőt alaposan szárítsa ki. Automatikus szűrőtisztítás (lásdaH ábrát) Az automatikus szűrőtisztítás (AFC = Automatic Filter Cle- aning) során a(28) lapos redős szűrőt 15 másodpercenként egy léglökés megtisztítja (pulzáló zaj). Legkésőbb akkor, ha az elszívási teljesítmény már nem kielé- gítő, aktiválni kell a szűrőtisztítást. A szűrőtisztítás rendszeresl alkalmazása megnöveli a szűrő élettartamát. Egy ideális szűrő élettartam eléréséhez az automatikus szű- rőtisztítást csak kivételes esetekben, például tiszta folyadé- kok felszívásakor vagy egy biztonsági szűrőzacskó alkalma- zása esetén kapcsolja ki. Ha egy lapos redős szűrőnek csak a felülete van elszennye- ződve, az még teljes mértékben működésképes. A lapos re- dős szűrő kiütögetéssel vagy átfúvásával való kitisztítására nincs szükség és az még a szűrő megrongálódásához is ve- zethet. Megjegyzés: Az automatikus szűrőtisztítás gyárilag be van kapcsolva. Az automatikus szűrőtisztítást csak bekapcsolt berendezés mellett lehet be- vagy kikapcsolni. – Az AFC deaktiválása Nyomja meg a(9) AFC-gombot. A (37) ellenőrző led kialszik. – Az AFC aktiválása Nyomja meg(9) a AFC-gombot. A(37) ellenőrző led zöld színben világít. Karbantartás és szerviz Karbantartás és tisztítás u Húzza ki a csatlakozó dugót a dugaszoló aljzatból, mi- előtt a porszívón karbantartási munkákat végez, vagy meg akarja tisztítani a porszívót, ha beállításokat vé- gez, tartozékokat cserél, vagy a porszívót elraktároz- za. Ez az elővigyázatossági intézkedés meggátolja a por- szívó akaratlan üzembe helyezését. u Tartsa mindig tisztán a porszívót és annak szellőzőnyí- lásait, hogy jól és biztonságosan dolgozhasson. Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével csak a magát a Bosch céget, vagy egy Bosch elektromos ké- ziszerszám-műhely ügyfélszolgálatát szabad megbízni, ne- hogy a biztonságra veszélyes szituáció lépjen fel. u A porszívó karbantartásához és tisztításához viseljen egy FFP2 vagy magasabb minősítésű védőmaszkot és a megfelelő előírásokban megadott, teljes védelmet biztosító eldobható védőruhát. Karbantartási és zisztí- tási munkákat csak megfelelő képzéssel rendelkező személyek hajthatnak végre. A porszívó házát egy porszívóval alaposan le kell tisztítani, majd nedvesen le kell törölni, vagy tömítőszerekkel tömíteni kell, mielőtt a porszívót eltávolítják a veszélyes területről. A porszívó valamennyi alkatrészét szennyezettnek kell tekinte- ni, ha azok a veszélyes területről jönnek, és ennek megfelelő intézkedéseket kell foganatosítani. A karbantartás/tisztítás során nem kielégítő módon megtisztított alkatrészeket ártal- matlanítani kell (nem átlátszó zacskókban). A felhasználó által végrehajtott karbantartáshoz a porszívót szét kell szerelni, meg kell tisztítani és végre kell hajtani a karbantartási munkákat, amennyire ez végrehajtható, úgy, hogy eközben ne lépjenek fel veszélyek a karbantartó sze- mélyzet és más személyek számára. A szétszerelés előtt a porszívót az esetleges veszélyek megakadályozására meg kell tisztítani. A karbantartáshoz a Szerelés fejezetben leírt Bosch Power Tools 1 609 92A 98V | (22.01.2024)164 | Magyar eljárások is hozzátartoznak. Annak a helyiségnek,amelyben a porszívót szétszerelik, jó szellőzéssel kell rendelkeznie. A karbantartási munkák közben viseljen személyi védőfelsze- relést. A karbantartás befejezése után meg kell tisztítani a karban- tartási területet. Legalább évente egyszer a gyártónak vagy egy kiképzett sze- mélynek végre kell hajtani egy portechnikai ellenőrzést, amelynek során például a szűrő megrongálódásait, a porszí- vó tömítettséségt és a vezérlő berendezés működését is el- lenőrizni kell. Ezen felül évente legalább egyszer aEN60335-2-69, 22.AA.201.2 szabványnak megfelelően ellenőrizni kell a szűrő hatékonyságát. Egy adott országon belül a követelmények gyakoribb ellenőr- zéseket is szükségessé tehetnek. Ha a szűrő hatékonysága már nem kielégítő, a szűrőt ki kell cserélni és az ellenőrzést meg kell ismételni. A lapos redős szűrő kivétele/kicserélése (lásdaI1−I2ábrát) A szívási teljesítmény a szűrő állapotától függ. Ezért rendsze- resen tisztítsa meg a szűrőt. Ha egy(28)lapos redős szűrő megrongálódott, azonnal cse- rélje ki. – Lazítsa ki mindkét(38)rögzítőcsavart és tolja le a(19)lezáró fül biztosítóját. – Húzza meg a(18)lezárófület és nyissa ki a(39)szűrőfedelet. – Fogja meg a(28)lapos redős szűrőt a bordáinál fogva és felfelé mutató irányban vegye ki. – Távolítsa el a(28)lapos redős szűrő kivételekor odajutott szennyezésket és port egy nedves kendővel a(39)szűrőfedél lezárásra szolgáló széléről. – Tegyen be a helyére egy új vagy egy megtisztított(28) la- pos redős szűrőt és ügyeljen a biztos és helyes illeszke- désre. – Ismét zárja be a(39)szűrőfedelet (ennek hallhatóan be kell pattannia). – Tolja ismét fel a(19)lezáró fül biztosítóját és csavarja szorosan be a két(38)rögzítőcsavart. A tartály tisztítása Időről időre tisztítsa ki egy a kereskedelemben szokványosan kapható, nem dörzsölő hatású tisztítószerrel a porgyűjtő tartályt(1) és hagyja alaposan megszáradni. A töltési szint érzékelők tisztítása (lásd J a ábrát) Alkalmanként tisztítsa meg (40) a töltési szint érzékelőket. – Nyissa ki a (13) zárakat és vegye le a porszívó (12) felső részét. – A (40) töltési szint érzékelőket egy puha kendővel tisztít- sa meg. – Tegye fel a porszívó (12) felső részét és zárja le a (13) zá- rakat. Tárolás és szállítás (lásd aKábrát) – A porszívó szállítása előtt vegye le róla a megtelt poreltá- volító zsákot, illetve a megtelt biztonsági szűrőzacskót- porzsákot vagy ürítse ki a felvett folyadékot a porszívó szállítása előtt, hogy elkerülje a hátsérüléseket. – Tekerje fel a hálózati tápvezetéket a(17)kábeltartóra. – Dugja bele a tartozékokat az erre előirányozott tartókba: a(33)szívócsöveket a(20)tartókba, a(29)résszívó fe- jet a(21)tartóba, a(32)padlószívó fejet a(22)tartóba. – Nyissa ki az elszívó(4)tömlő-tartó rugalmas szalagjait te- kerje fel a(25)elszívó tömlőt a porszívó felső része köré a(4)tartóban. Akassza ismét be a rugalmas szalagokat. – A porszívót csak a(10) tartófogantyúnál fogva emelje fel és szállítsa. – Állítsa le a porszívót egy száraz helyiségben és biztosítsa be jogosulatlan használat ellen. – A(16)bolygókerék lefékezéshez nyomja le a lábával a(15)bolygókerékféket. Az üzemzavarok elhárítása u Ha egy üzemzavar (például szűrőtörés) lép fel, a por- szívót azonnal ki kell kapcsolni. Az ismételt üzembe- vétel előtt az üzemzavart meg kell szüntetni. FIGYELEM! A porszívó egészségre káros hatású port tartalmaz. Tartsa be az ezen Útmutatóban található valamennyi biz- tonsági előírást. Probléma Hibaelhárítás A szívóturbina nem indul el. – Ellenőrizze a hálózati tápvezetéket, a hálózati csatlakozó dugót, a biztosítékot, a dugaszolóaljzatot és a(40)töltési szint érzékelőket. A(7)üzemmód-átkapcsoló a „Start-/Stop-Automatika“ jelén áll. – Állítsa a(7)üzemmód-átkapcsolót a „Porszívás“ jelére, illetve kapcsolja be a(5)dugaszolóaljzathoz csatlakoztatott elektromos kéziszerszámot. A szívóturbina kikapcsol. – Ürítse ki a(1)tartályt. A szívóturbina a tartály kiürítése után nem indul el. – Kapcsolja ki a porszívót, várjon 5másodpercet, majd az 5másodperc elteltével is- mét kapcsolja be a porszívót. 1 609 92A 98V | (22.01.2024) Bosch Power ToolsMagyar | 165 Probléma Hibaelhárítás – Tisztítsa meg egy kefével a(40)töltési szint érzékelőket, valamint a(40)töltési szint érzékelők közbenső területét. A szívóerő csökken. – Szűntesse meg a szívófej, a(33)szívócső, a(25)elszívótömlő vagy a(28)lapos redős szűrő dugulását. – Cserélje ki a(27)poreltávolító zsákaot, vagy a(26)biztonsági szűrőzacskót. – Pattintsa helyesen be a(39)szűrő fedelet. – Tegye fel helyesen a porszívó(12)felső részét és zárja le a(13)lezáró kapcsokat. – Cserélje ki a(28)lapos redős szűrőt. Az elszívás során por lép ki – Ellenőrizze a(28)lapos redős szűrő előírásszerű beszerelését. – Cserélje ki a(28)lapos redős szűrőt. A kikapcsoló automatika (nedves el- szívás) nem reagál. – Tisztítsa meg egy kefével a(40)töltési szint érzékelőket, valamint a(40)töltési szint érzékelők közbenső területét. Az elektromosan nem vezető folyadékok vagy habképződés esetén a kikapcsoló auto- matika nem működik. – Folyamatosan ellenőrizze a töltési szintet. Felhangzik az akusztikus figyelmezte- tés. A szívóteljesítmény túl alacsony értékre van beállítva. – Állítsa be egy magasabb értékre a(8)szívóteljesítmény szabályozót. Helytelen tömlőátmérő van beállítva. – Állítsa be az alkalmazásra kerülő szívótömlő átmérőjének megfelelően a(6) térfo- gatáram szabályozót. A(25) szívótömlő eldugult vagy megtört. – Hárítsa el a dugulást vagy megtörést. A poreltávolító zsák / a biztonsági szűrőzacskó megtelt. – Cserélje ki a(27)poreltávolító zsákat, vagy a(26)biztonsági szűrőzacskót. A(28)lapos redős szűrő elszennyeződött. – Tisztítsa meg vagy szükség esetén cserélje ki a lapos redős szűrőt. A csatlakoztatott elektromos kéziszerszámon át nem jön létre kielégítő levegőáram. – Nyissa ki a(23)elszívó adapter(36)hamislevegő nyílását: Addig forgassa el az el- szívó adapter gyűrűjét, amíg a hamislevegő nyílás teljesen ki nem nyílik. – Ha van: Nyissa ki az elektromos kéziszerszám hamislevegő nyílását. A felügyelő elektronika hibásan működik. – Lépjen kapcsolatba egy erre feljogosított Bosch elektromos szerszám ügyfélszolgá- lattal. Az automatikus szűrőtisztítás nem mű- ködik. – Aktiválja a szűrőtisztítást (nyomja meg a(9)AFC-gombot). – Csatlakoztassa a(25)elszívó tömlőt. Az automatikus szűrőtisztítást nem le- het kikapcsolni. – Lépjen kapcsolatba egy erre feljogosított Bosch elektromos szerszám ügyfélszolgá- lattal. Az automatikus szűrőtisztítást nem le- het bekapcsolni. – Lépjen kapcsolatba egy erre feljogosított Bosch elektromos szerszám ügyfélszolgá- lattal. Tartozékok Tartozék száma Biztonsági szűrőzacskó 2607432050 Poreltávolító zsák (PE) (száraz/ nedves)

H osztályú lapos redős szűrő HEPA/ PTFE

Vevőszolgálat és alkalmazási tanácsadás A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szíve- sen válaszol. A pótalkatrészekkel kapcsolatos robbantott áb- rák és egyéb információk a következő címen találhatók: www.bosch-pt.com A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és Bosch Power Tools 1 609 92A 98V | (22.01.2024)166 | Русский azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget. Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10‑je- gyű cikkszámot. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. A www.bosch-pt.hu oldalon online megrendelheti készüléké- nek javítását. Tel.:+3618798502 Fax: +3618798505 info.bsc@hu.bosch.com www.bosch-pt.hu További szerviz-címek itt találhatók: www.bosch-pt.com/serviceaddresses Eltávolítás A porszívót, a tartozékokat és a csomagolásokat a környezet- védelmi szempontoknak megfelelően kell újrafelhasználásra leadni. Ne dobja ki a porszívót a háztartási szemétbe! Csak az EU‑tagországok számára: A használt villamos és elektronikus berendezésekre vonatko- zó 2012/19/EU sz. Európai Irányelvnek és ennek a megfele- lő országok jogharmonizációjának megfelelően a már hasz- nálhatatlan porszívókat külön össze kell gyűjteni és a környe- zetvédelmi szempontból megfelelő újra felhasználásra le kell adni. Szakszerűtlen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus készülékek a bennük esetleg ta- lálható veszélyes anyagok következtében káros hatással le- hetnek a környezetre és az emberek egészségére.

EU konformitási nyilatkozat Egyedüli felelőséggel kijelentjük, hogy a megnevezett termékek megfelelnek az alábbiakban felsorolásra kerülő irányelvek és rendeletek valamennyi idevágó előírásainak és megfelelnek a következő szabványoknak. Műszaki dokumentumok megőrzési pontja: * Nedves/száraz porszívó Cikkszám
