ПОСІБНИК КОРИСТУВАЧА GAS 35 H AFC Professional BOSCH

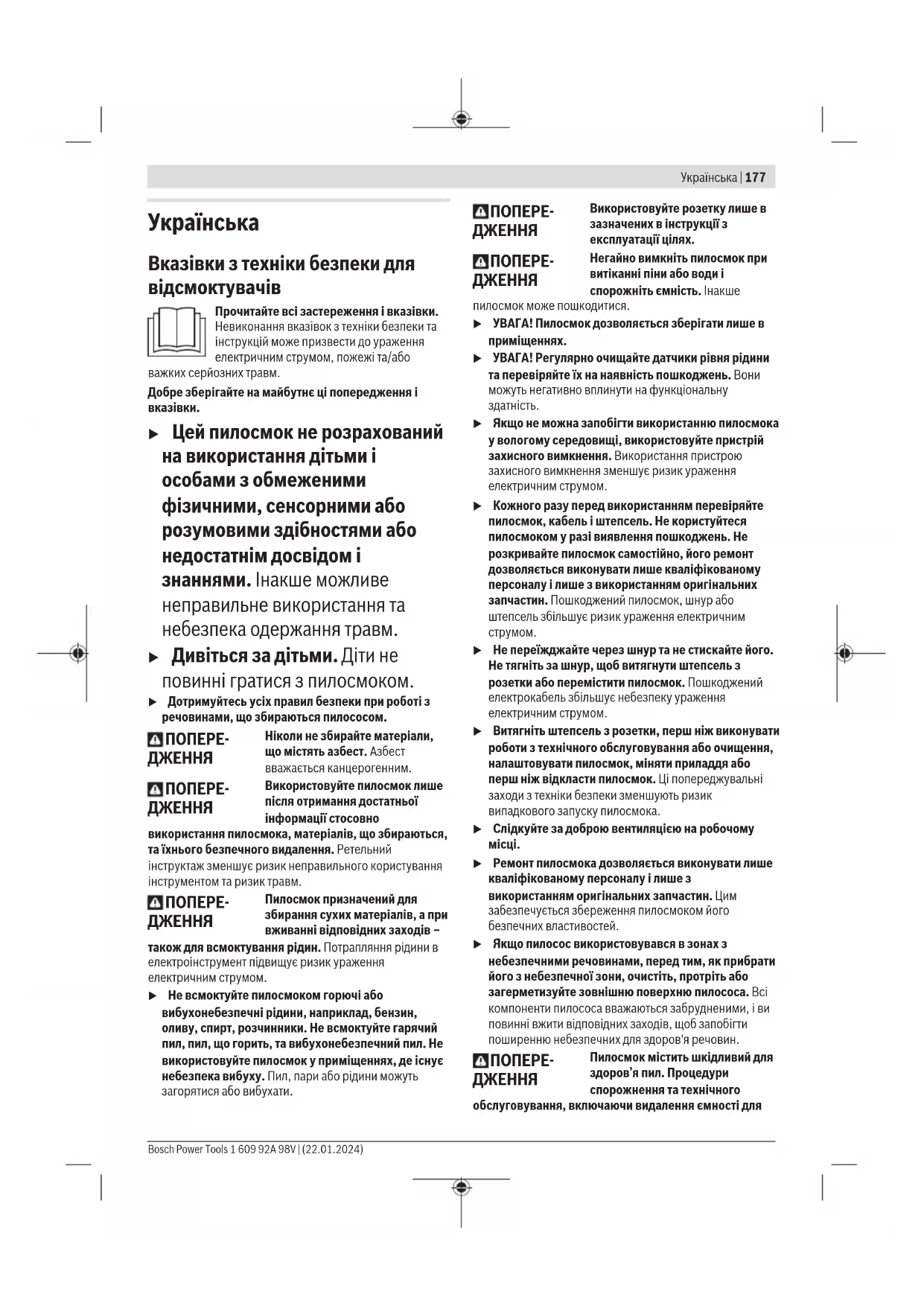

Вказівки з техніки безпеки для відсмоктувачів Прочитайте всі застереження і вказівки. Невиконання вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом, пожежі та/або важких серйозних травм. Добре зберігайте на майбутнє ці попередження і

u Цей пилосмок не розрахований на використання дітьми і особами з обмеженими фізичними, сенсорними або розумовими здібностями або недостатнім досвідом і знаннями. Інакше можливе неправильне використання та небезпека одержання травм. u Дивіться за дітьми. Діти не повинні гратися з пилосмоком. u Дотримуйтесь усіх правил безпеки при роботі з речовинами, що збираються пилососом.

Ніколи не збирайте матеріали, що містять азбест. Азбест вважається канцерогенним.

Використовуйте пилосмок лише після отримання достатньої інформації стосовно використання пилосмока, матеріалів, що збираються, та їхнього безпечного видалення. Ретельний інструктаж зменшує ризик неправильного користування інструментом та ризик травм.

Пилосмок призначений для збирання сухих матеріалів, а при вживанні відповідних заходів – також для всмоктування рідин. Потрапляння рідини в електроінструмент підвищує ризик ураження електричним струмом. u Не всмоктуйте пилосмоком горючі або вибухонебезпечні рідини, наприклад, бензин, оливу, спирт, розчинники. Не всмоктуйте гарячий пил, пил, що горить, та вибухонебезпечний пил. Не використовуйте пилосмок у приміщеннях, де існує небезпека вибуху. Пил, пари або рідини можуть загорятися або вибухати.

Використовуйте розетку лише в зазначених в інструкції з експлуатації цілях.

Негайно вимкніть пилосмок при витіканні піни або води і спорожніть ємність. Інакше пилосмок може пошкодитися. u УВАГА! Пилосмок дозволяється зберігати лише в приміщеннях. u УВАГА! Регулярно очищайте датчики рівня рідини та перевіряйте їх на наявність пошкоджень. Вони можуть негативно вплинути на функціональну

u Якщо не можна запобігти використанню пилосмока у вологому середовищі, використовуйте пристрій захисного вимкнення. Використання пристрою захисного вимкнення зменшує ризик ураження електричним струмом. u Кожного разу перед використанням перевіряйте пилосмок, кабель і штепсель. Не користуйтеся пилосмоком у разі виявлення пошкоджень. Не розкривайте пилосмок самостійно, його ремонт дозволяється виконувати лише кваліфікованому персоналу і лише з використанням оригінальних запчастин. Пошкоджений пилосмок, шнур або штепсель збільшує ризик ураження електричним

u Не переїжджайте через шнур та не стискайте його. Не тягніть за шнур, щоб витягнути штепсель з розетки або перемістити пилосмок. Пошкоджений електрокабель збільшує небезпеку ураження електричним струмом. u Витягніть штепсель з розетки, перш ніж виконувати роботи з технічного обслуговування або очищення, налаштовувати пилосмок, міняти приладдя або перш ніж відкласти пилосмок. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску пилосмока. u Слідкуйте за доброю вентиляцією на робочому u Ремонт пилосмока дозволяється виконувати лише кваліфікованому персоналу і лише з використанням оригінальних запчастин. Цим забезпечується збереження пилосмоком його безпечних властивостей. u Якщо пилосос використовувався в зонах з небезпечними речовинами, перед тим, як прибрати його з небезпечної зони, очистіть, протріть або загерметизуйте зовнішню поверхню пилососа. Всі компоненти пилососа вважаються забрудненими, і ви повинні вжити відповідних заходів, щоб запобігти поширенню небезпечних для здоров'я речовин.

Пилосмок містить шкідливий для здоров’я пил. Процедури спорожнення та технічного обслуговування, включаючи видалення ємності для Bosch Power Tools 1 609 92A 98V | (22.01.2024)178 | Українська пилу, можуть виконувати лише фахівці. Необхідне відповідне захисне спорядження. Не експлуатуйте пилосмок без повної та належно встановленої фільтрувальної системи. Інакше ви наражатимете на небезпеку своє здоров’я. u Перед експлуатацією перевіряйте бездоганний стан відсмоктувального шланга. Не від'єднуйте при цьому відсмоктувальний шланг, щоб пил не міг ненавмисне висипатися. Інакше Ви можете вдихнути

u Не сідайте на пилосмок. Цим Ви можете пошкодити

u Обережно поводьтеся з мережним шнуром та відсмоктувальним шлангом. Інакше Ви можете наразити інших осіб на небезпеку. u Не очищайте пилосмок під прямим струменем води. Потрапляння води в кришку пилосмока збільшує ризик ураження електричним струмом. u Під’єднуйте пилосмок до заземленої належним чином мережі. В розетці і в подовжувачі має бути справний захисний провід.

Наведені нижче вказівки можуть знадобитися вам при користуванні пилосмоком. Будь ласка, запам’ятайте ці символи та їхнє значення. Дотримання наведених вказівок допоможе вам правильно та безпечно користуватися пилосмоком. Символи та їхнє значення ПОПЕРЕДЖЕННЯ! Прочитайте всі вказівки з техніки безпеки та інструкції. Невиконання вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом, пожежі та/або важких серйозних травм. Пилосмок класу H згідно з IEC/EN 60335-2-69 для сухого відсмоктування шкідливого для здоров’я пилу з граничним значенням експозиційної дози <0,1мг/м

Якщо текст попереджувальної таблички написаний не мовою вашої країни, перед першим запуском в експлуатацію заклейте її наклейкою на мові вашої країни, що входить у комплект постачання. ПОПЕРЕДЖЕННЯ! Пилосмок містить шкідливий для здоров’я пил. Процедури спорожнення та технічного обслуговування, включаючи видалення ємності для пилу, можуть виконувати лише фахівці. Необхідне відповідне захисне спорядження. Не Символи та їхнє значення експлуатуйте пилосмок без повної та належно встановленої фільтрувальної системи. Інакше ви наражатимете на небезпеку своє

Встановлювати не більше одного кейса L-BOXX. Вага кейса L-BOXX разом з наповненням не має перевищувати 15кг. Не підвішуйте пилосмок на гак крана, напр., для транспортування. Пилосмок не пристосований для переміщення краном. Існує небезпека травм і пошкодження. Не ставайте і не сідайте на пилосмок, а також не використовуйте його в якості драбини. Інакше пилосмок може перекинутися і пошкодитись. Існує небезпека отримання травм. Автоматика пуску та зупинки Відсмоктування пилу від працюючих електроінструментів Пилосмок автоматично вмикається і зі встановленою затримкою знову вимикається

Режим всмоктування Відсмоктування пилу, що осів

Контроль потоку повітря для шланга з діаметром 15мм

Контроль потоку повітря для шланга з діаметром 22мм

Контроль потоку повітря для шланга з діаметром 35мм 1 609 92A 98V | (22.01.2024) Bosch Power ToolsУкраїнська | 179 Символи та їхнє значення Min/Max Плавне регулювання потужності всмоктування: – максимальна потужність всмоктування для використання в умовах сильної запиленості – знижена потужність всмоктування для використання в умовах невеликої запиленості і, напр., для регулювання сили всмоктування між під’єднаним електроінструментом і поверхнею заготовки (напр., під час шліфування) Дані щодо максимально допустимої сумарної споживаної потужності під’єднаного електроінструмента (залежно від країни) AFC Автоматичне очищення фільтра (AFC = Automatic Filter Cleaning) Опис продукту і послуг Будь ласка, дотримуйтеся ілюстрацій на початку інструкції з експлуатації. Призначення приладу Пилосмок призначений для збирання, всмоктування, переміщення та відокремлення негорючого сухого пилу, негорючих рідин та водно-повітряної суміші. Пилосмок пройшов перевірку на предмет збирання пилу та відповідає класу пилу H для сухого пилу відповідно до IEC/EN 60335-2-69. Він придатний для підвищених навантажень при професійному використанні, напр., для ремісницьких робіт, промисловості і майстерень відповідно до IEC/ EN60335-2-69. Під час експлуатації можна використовувати розетку лише у сухому середовищі. Зображені компоненти Нумерація зображених компонентів посилається на зображення пилосмока на сторінках з малюнками. (1)

(2) Пробка відсмоктувального патрубка (3) Під’єднувач (4) Тримач для відсмоктувального шланга (5) Розетка для електроінструмента (6) Регулятор потоку повітря (7) Перемикач режимів роботи (8) Регулятор потужності всмоктування (9) Кнопка AFC (10) Переносна рукоятка (11) Кріплення для кейса L-BOXX (12) Кришка пилосмока (13) Замок кришки пилосмока (14) Ходове колесо (15) Гальмо напрямний ролик (16) Напрямний ролик (17) Кріплення для шнура (18) Блокувальний язичок кришки фільтра (19) Захист блокувального язичка кришки (20) Тримач для всмоктувальної труби (21) Тримач для щілинної насадки/вигнутої насадки (22) Тримач для підлогової насадки (23) Відсмоктувальний перехідник до пилососа (24) Вигнута насадка (25) Відсмоктувальний шланг (26) Захисний фультрувальний мішок (27) Пакет для сміття (28) Плоский складчастий фільтр класу H (HEPA/PTFE) (29) Щілинна насадка (30) Гумова окрайка (31) Вставні щітки (32) Підлогова насадка (33) Всмоктувальна труба (34) Кріплення для тримача відсмоктувального шланга (35) Натискна кнопка (36) Отвір для повітря із заглушкою (37) Контрольний світлодіод (38) Фіксуючий штифт (39) Кришка фільтра (40) Датчики рівня заповнення Bosch Power Tools 1 609 92A 98V | (22.01.2024)180 | Українська Технічні дані Пилосос вологого та сухого прибирання GAS 35 H AFC GAS 35 H AFC Товарний номер 3601JC36.. 3601JC3660 Номінальна напруга В 220–240 110 Номінальна споживана потужність Вт 1200 1000 Частота Гц 50–60 50–60 Місткість ємності (брутто) л 35 35 Місткість ємності (нетто) л 25 25 Місткість нетто (рідина) л 19 19 Об'єм мішка для пилу л 19 19 Макс. розрідження

– Пилосос гПа 230 211 – Турбіна гПа 254 242 Макс. пропускна здатність

255,6 Макс. потужність всмоктування Вт 1380 1150 Площа складчастого фільтра м² 0,5 0,5 Клас пилу H H Вага відповідно до EPTA-Procedure01:2014 кг 12,4 12,7 Клас захисту /I /I Тип захисту пилососа IPX4 IPX4 Тип захисту мережевого штекера, Швейцарія IP55 – A) виміряно при відсмоктувальному шланзі Ø 35 мм з довжиною 3 м Параметри зазначені для номінальної напруги [U] 230 В. При інших значеннях напруги, а також у специфічному для країни виконанні можливі інші параметри. Значення можуть відрізнятися залежно від виробу, умов застосування та довкілля. Детальнішу інформацію див. на www.bosch-professional.com/wac. Автоматика пуску та зупинки Номінальна напруга максимальна потужність мінімальна потужність 230В 2200Вт 100Вт 110В 750Вт 100Вт Дані щодо максимально допустимої сумарної споживаної потужності під’єднаного електроінструмента. Для інших моделей у спеціальному виконанні для конкретних країн ці дані можуть бути іншими. Будь ласка, дотримуйтеся даних на розетці пилосмока. Інформація щодо шуму і вібрації Значення звукової емісії визначені відповідно доEN60335-2-69. А-зважений рівень звукового тиску від пилососа, як правило, становить 69дБ(A) (70дБ(A) для 110В). Похибка K=1дБ(A). Рівень звукової потужності становить83дБ(А). Вдягайте навушники! Загальна вібрація a

(векторна сума трьох напрямків) і похибка K визначені відповідно до EN60335-2-69:

u Витягніть штепсель з розетки, перш ніж виконувати роботи з технічного обслуговування або очищення, налаштовувати пилосмок, міняти приладдя або перш ніж відкласти пилосмок. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску пилосмока. 1 609 92A 98V | (22.01.2024) Bosch Power ToolsУкраїнська | 181 Монтаж тримача для відсмоктувального шланга (див. мал. A) – Щільно надіньте тримач (4) для відсмоктувального шланга зверху на призначені для цього кріплення (34), щоб він зайшов у зачеплення. Монтаж всмоктувального шланга (див. мал.B) Витягніть пробку(2) з під'єднувача (3). Надіньте відсмоктувальний шланг(25) на під’єднувач(3) і поверніть його за стрілкою годинника до упору. u Завжди закривайте відсмоктувальний патрубок пробкою після зняття всмоктувального шланга. Це запобігає виходу пилу. Вказівка: Через тертя пилу при відсмоктуванні на відсмоктувальному шланзі і приладді створюється електростатичний заряд, в результаті чого користувач може відчути статичний розряд (залежно від умов навколишнього середовища і чутливості тіла). В основному Bosch рекомендує використовувати антистатичний відсмоктувальний шланг (приладдя) при відсмоктуванні дрібного пилу і сухих матеріалів. Монтаж приладдя для відсмоктування (див.мал.C) Відсмоктувальний шланг (25) оснащений системою кріплення, за допомогою якої можна під'єднувати приладдя для відсмоктування (відсмоктувальний адаптер (23), вигнуту насадку (24)). Монтаж відсмоктувального адаптера – Надіньте відсмоктувальний адаптер (23) на відсмоктувальний шланг (25) так, щоб обидві натискні кнопки (35) відсмоктувального шланга відчутно увійшли в зачеплення. – Для зняття натисніть обидві натискні кнопки (35) всередину і зніміть елементи один з одного. Монтаж насадок і труб – Надіньте вигнуту насадку (24) на відсмоктувальний шланг (25) так, щоб обидві натискні кнопки (35) відсмоктувального шланга відчутно увійшли в зачеплення. – Потім міцно надіньте потрібне приладдя для відсмоктування (підлогову насадку, щілинну насадку, всмоктувальну трубу тощо) на вигнуту насадку (24). – Для зняття натисніть обидві натискні кнопки (35) всередину і зніміть елементи один з одного. Встановлення/виймання пакета для сміття або захисного фільтрувального мішка для пилу (сухе відсмоктування) (див. мал.D1−D3) Для сухого відсмоктування матеріалів, що відповідають класу пилу H необхідно встановити пакет для сміття(27) або захисний фільтрувальний мішок(26). Матеріали з граничним значенням експозиційної дози ≥1мг/м

(відповідно до класу пилу L) і нижче можна збирати прямо в ємність.

Пилосмок містить шкідливий для здоров’я пил. Процедури спорожнення та технічного обслуговування, включаючи видалення ємності для пилу, можуть виконувати лише фахівці. Необхідне відповідне захисне спорядження. Не експлуатуйте пилосмок без повної та належно встановленої фільтрувальної системи. Інакше ви наражатимете на небезпеку своє здоров’я. Встромляння мішечка для видалення відходів – Відкрийте замки (13) і зніміть кришку пилосмока (12). – Покладіть пакет для сміття (27) приймальним отвором вперед у ємність (1). – Натягніть приймальний отвір на під’єднувальний фланець до заглиблення в під’єднувальному фланці. – Переконайтеся, що пакет для сміття (27) повністю прилягає до внутрішніх стінок ємності (1). – Огорніть рештою пакета для сміття (27) край ємності (1). – Надіньте кришку пилосмока (12) і закрийте замки (13). Виймання і закриття пакета для сміття – Закрийте контейнер(1) ущільнювальною пробкою для всмоктуючого патрубка(2). – Відкрийте замки (13) і зніміть кришку пилосмока (12). – Зніміть повний пакет для сміття(27) з під’єднувального фланця, потягнувши пакет назад. – Щільно закрийте пакет для сміття(27), використовуючи хомут, що входить у комплект поставки під з'єднувальним отвором для всмоктування та вентиляційним отвором. – Обережно витягніть пакет для сміття(27) з ємності(1), щоб не пошкодити пакет. При цьому слідкуйте за тим, щоб пакет для сміття не зачепився за всмоктувальний отвір або інші гострі

– Час від часу протирайте ємність(1) звичайним, неабразивним миючим засобом і давайте їй

Встановлення захисного фільтрувального мішка – Відкрийте замки (13) і зніміть кришку пилосмока (12). – За потреби встановіть захисний фультрувальний мішок(26) в контейнер(1) отвором для заповнення

– Натягніть приймальний отвір на під’єднувальний фланець до заглиблення в під’єднувальному фланці. – Переконайтеся, що чорний пластиковий захисний фультрувальний мішок(26) повністю прилягає до внутрішніх стінок контейнера(1). – Переконайтесь у наявності у контейнері отвору для вирівнювання тиску. – Огорніть край ємності(1) рештою чорного пластикового пакета для сміття. Bosch Power Tools 1 609 92A 98V | (22.01.2024)182 | Українська – Надіньте кришку пилосмока (12) і закрийте замки (13). Виймання і закриття захисного фультрувального

– Закрийте контейнер(1) ущільнювальною пробкою для всмоктуючого патрубка(2). – Відкрийте замки (13) і зніміть кришку пилосмока (12). – Витягніть заповнений захисний фультрувальний мішок(26) з відсіку для підключення. – Закрийте отвір захисного фультрувального мішка, пересунувши блокувальний язичок над отвором. – Щільно закрийте чорний пластиковий пакет за допомогою хомута із комплекту постачання. – Відклейте наклейку поруч із отвором для вирівнювання тиску повітря та заклейте нею отвір. – Обережно вийміть закритий захисний фультрувальний мішок(1), не пошкодивши його. При цьому слідкуйте за тим, щоб захисний фультрувальний мішок не зачепився за всмоктувальний отвір або інші гострі

– Час від часу протирайте ємність(1) звичайним, неабразивним миючим засобом і давайте їй

Встановлення гумової окрайки (вологе відсмоктування) (див. мал.E) Вказівка: Вимоги щодо ступеню фільтрації (пил класу H) підтверджені лише для сухого відсмоктування. – За допомогою придатного інструмента вийміть вставні щітки(31) з підлогової насадки(32). – Встановіть гумову окрайку(30) у підлогову насадку(32). Вказівка: Структурований бік гумової окрайки повинен бути спрямований назовні. Встановлення кейса L‑Boxx (див. мал. F) Для транспортування відсмоктувача і для економії місця при зберіганні приладдя відсмоктувача і/або електроінструменту на кришку відсмоктувача можна встановити кейс L-Boxx. – Встановіть кейс L-Boxx на кріплення (11). u Не переносьте відсмоктувач за ручку встановленого кейса L-Boxx. Для ручки кейса L-Boxx відсмоктувач занадто важкий. Існує небезпека травм і пошкодження.

u Витягніть штепсель з розетки, перш ніж виконувати роботи з технічного обслуговування або очищення, налаштовувати пилосмок, міняти приладдя або перш ніж відкласти пилосмок. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску пилосмока. При експлуатації пилосмока переконайтеся в тому, що напрямні ролики заблоковані, щоб запобігти ненавмисному відкочуванню пилосмока. Перед експлуатацією перевірте ролики на відповідній поверхні. Початок роботи u Зважайте на напругу в мережі! Напруга в джерелі струму повинна відповідати даним на заводській табличці відсмоктувача. u Довідайтесь про чинні положення/закони стосовно поводження із шкідливим для здоров’я пилом, що діють у Вашій країні. Пилосос може використовуватися для збирання та відсмоктування наступних матеріалів: – Пил з граничним значенням експозиційної дози <0,1мг/м

Не працюйте з відсмоктувачем в приміщеннях, де існує небезпека вибуху. Для забезпечення максимальної потужності відсмоктування відсмоктувальний шланг (25) повинен бути завжди повністю розмотаний з кришки пилосмока (12). Сухе відсмоктування Відсмоктування пилу, що поосідав – Встановіть регулятор потоку повітря (6) на використовуваний діаметр шланга. – Щоб увімкнути пилосмок, переведіть перемикач режимів роботи (7) на символ «Режим всмоктування». – Щоб вимкнути пилосмок, переведіть перемикач режимів роботи (7) на символ «Вимикання». Пилосос оснащений контролем потоку повітря. Контроль потоку повітря встановлений в режимі «Відсмоктування» жорстко на 20м/с незалежно від положення регулятора потоку повітря(6). Якщо насправді це значення нижче, напр., якщо відсмоктувальний шланг пилососу забився сміттям, захисний фультрувальний мішок переповнений або плаский складчастий фільтр пошкодився, то лунає попереджувальний сигнал. В такому випадку вимкніть пилосос і перевірте його, як описано у розділі «Усунення несправностей». Відсмоктування пилу від працюючих електроінструментів (див.мал.G) u У приміщенні повинна бути забезпечена достатня кратність повітрообміну, якщо спрацьоване повітря відводиться у приміщення. Зважайте на відповідні приписи, що діють у Вашій країні. У пилосос інтегрована розетка із захисним контактом(5). У неї можна увімкнути зовнішній електроінструмент. Зважайте на максимально допустиму споживану потужність під’єднаного електроінструмента. 1 609 92A 98V | (22.01.2024) Bosch Power ToolsУкраїнська | 183 Для забезпечення достатнього транспортування пилу з місця відсмоктування значення потоку повітря для під’єднаного електроінструмента не повинно бути меншим за мінімальне. Діаметр шланга Налаштовані значення потоку повітря 35 мм 57,9 м

– Встановіть регулятор потоку повітря(6) на використовуваний діаметр шланга. – Встановіть перехідник до пилососа(23). – Встроміть перехідник до пилососа(23) у витяжний патрубок електроінструмента. Вказівка: під час роботи з електроінструментами з малою подачею повітря у відсмоктувальний шланг (напр., лобзики, шліфувальні машини тощо) необхідно відкривати отвір для повітря із заглушкою(36) на перехіднику до пилососа(23). Лише за таких умов автоматичне очищення фільтра може працювати

Для цього повертайте кільце на отворі для повітря із заглушкою(36), поки отвір не стане максимальним. – Щоб задіяти автоматичне вмикання/ вимикання пилососа, встановіть перемикач режимів роботи(7) на символ «Автоматика пуску та зупинки». В цьому режимі роботи потік повітря контролюється електронікою у відповідності до настройки на регуляторі потоку повітря (6). При правильно вибраному налаштуванні забезпечується достатнє транспортування пилу. – Щоб увімкнути пилосос, увімкніть підключений до розетки (5) електроінструмент. Пилосос автоматично починає працювати. – Вимкніть електроінструмент, щоб відсмоктування припинилось. Функція автоматичного пуску/зупинки після роботи продовжує працювати до 15 секунд після вимкнення, щоб всмоктати залишки пилу з відсмоктувального

– Щоб вимкнути пилосос, переведіть перемикач режимів роботи(7) на символ «Вимикання». Якщо лунає звуковий попереджувальний сигнал, пилосос потрібно перевірити, як описано в розділі «Усунення несправностей». Вологе відсмоктування u Не всмоктуйте пилосмоком горючі або вибухонебезпечні рідини, наприклад, бензин, оливу, спирт, розчинники. Не всмоктуйте гарячий пил, пил, що горить, та вибухонебезпечний пил. Не використовуйте пилосмок у приміщеннях, де існує небезпека вибуху. Пил, пари або рідини можуть загорятися або вибухати. u Пилосмок не дозволяється використовувати в якості помпи для води. Пилосмок призначений для відсмоктування водно-повітряної суміші. Вказівка: Вимоги щодо ступеню фільтрації (пил класу H) підтверджені лише для сухого відсмоктування. Операції перед вологим відсмоктуванням – За потреби вийміть пакет для сміття(27)або захисний фультрувальний мішок(26). Вказівка: Для полегшення збирання суміші води й твердих матеріалів використовуйте вологий фільтр (приладдя), який відділяє рідину від твердих матеріалів. – Встроміть гумову окрайку(30) у підлогову насадку(32). – Вимкніть автоматичне очищення фільтра (AFC). Збирання рідин Щоб увімкнути пилосмок, переведіть перемикач режимів роботи(7) на символ «Режим всмоктування». Відсмоктувач обладнаний датчиками рівня заповнення (40). При досягненні максимального рівня заповнення відсмоктувач вимикається. Переведіть перемикач режимів роботи (7) на символ «Вимикання». Вказівка: При відсмоктуванні непровідних рідин (напр., свердлильної емульсії, олив і мастил) відсмоктувач не буде вимикатися при повній ємності. Потрібно постійно перевіряти рівень заповнення і вчасно спорожнювати

Якщо при вологому відсмоктування лунає попереджувальний сигнал, це не свідчить про зниження надійності роботи відсмоктувача. Жодних заходів щодо усунення несправності вживати не потрібно. – Щоб вимкнути пилосос, переведіть перемикач режимів роботи(7) на символ «Вимикання». – Для транспортування пилососа накрутіть заглушку(2) на під’єднувач(3). – Спорожніть ємність(1). Після вологого відсмоктування для запобігання утворенню плісняви: – Вийміть плаский складчастий фільтр (28) і дайте йому добре просохнути. – Зніміть кришку відсмоктувача (12), відкрийте кришку фільтра (39) і дайте обом деталям добре просохнути. Автоматичне очищення фільтра (див. мал. H) При автоматичному очищенні фільтра (AFC=Automatic Filter Cleaning) плаский складчастий фільтр(28) кожні 15 сек. очищується поштовхами повітря (пульсуючий шум). Функцію очищення фільтра треба увімкнути максимум тоді, коли потужності відсмоктування почне не вистачати. За умови регулярного використання очищення фільтра збільшує експлуатаційний ресурс фільтра. Bosch Power Tools 1 609 92A 98V | (22.01.2024)184 | Українська Для досягнення ідеального терміну служби фільтра відключайте автоматичне очищення фільтра лише у виняткових випадках, наприклад, при збиранні пилососом чистих рідин або при використанні захисного фультрувального мішка. Забруднений ззовні плаский складчастий фільтр залишається повністю функціональним. Очищення плаского складчастого фільтра вручну методом вибивання або продування не тільки не потрібне, а до того ж може пошкодити фільтр. Вказівка: При поставці із заводу автоматичне очищення фільтра увімкнене. Вмикання/вимкнення автоматичного очищення фільтра можливе лише при увімкненому інструменті. – Вимкнення AFC Натисніть на кнопку AFC(9). Контрольний світлодіод(37) гасне. – Вмикання AFC Натисніть на кнопку AFC(9). Контрольний світлодіод(37) світиться зеленим

Технічне обслуговування і сервіс Технічне обслуговування та очищення u Витягніть штепсель з розетки, перш ніж виконувати роботи з технічного обслуговування або очищення, налаштовувати пилосмок, міняти приладдя або перш ніж відкласти пилосмок. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску пилосмока. u Для якісної і безпечної роботи тримайте відсмоктувач і вентиляційні отвори в чистоті. Якщо треба поміняти під’єднувальний кабель, це треба робити на фірмі Bosch або в сервісній майстерні для електроінструментів Bosch, щоб уникнути небезпек. u При обслуговуванні та очищенні пилососу надягайте захисну маску класу захисту FFP2 або вище та повний захисний одноразовий одяг відповідно до чинних правил. Технічне обслуговування та очищення можуть проводити лише особи, які мають свідоцтво про кваліфікацію. Перед видаленням пилососа з небезпечної зони необхідно ретельно пропилососити та протерти корпус пилососа вологою тканиною або загерметизувати його герметиком.При виході з небезпечної зони усі всмоктувальні частини повинні вважатися забрудненими і по відношенню до них повинні бути вжиті відповідні запобіжні заходи.Усі деталі, очищені не належним чином під час технічного обслуговування/ремонту, повинні бути утилізовані (у герметичних мішках). При технічному обслуговуванні користувачем пилосос необхідно демонтувати, очистити та виконати можливі роботи з технічного обслуговування, не наражаючи при цьому на небезпеку обслуговуючий персонал та інших осіб. Перед демонтажем пилосос треба прочистити, щоб запобігти можливим небезпекам. Технічне обслуговування містить операції, описані у розділі Складання. Приміщення, в якому демонтується пилосос, повинно добре провітрюватися. Під час технічного обслуговування вдягайте особисте захисне спорядження. Після технічного обслуговування треба прибрати місце, де здійснювалося технічне обслуговування. Щонайменше один раз на рік необхідно, щоб виробник або навчена особа проводили технічну перевірку приладу, напр., пошкодження фільтру, щільність пилососа та справність контрольного пристрою. Крім того, ефективність фільтра повинна перевірятися не рідше одного разу на рік відповідно до EN60335-2-69, 22.AA.201.2. Крім того, національні вимоги можуть зумовлювати необхідність більш частого перегляду. Якщо фільтр втратив ефективність, його необхідно замінити та повторити випробування. Виймання/заміна плаского складчастого фільтра (див. мал. I1−I2) Потужність відсмоктування залежить від стану фільтра. Тому слід регулярно очищувати фільтр. Негайно замінюйте пошкоджений плаский складчастий фільтр(28). – Послабте два фіксуючі штифти(38) і посуньте захист блокувального язичка(19) вниз. – Потягніть за блокувальний язичок(18) і відкрийте кришку фільтра(39). – Візьміть плаский складчастий фільтр(28) за перемички і вийміть його, потягнувши угору. – Вологою ганчіркою приберіть пил і бруд, що спали з плаского складчастого фільтра(28) під час його виймання, з краю кришки фільтра(39). – Вставте новий або прочищений плаский складчастий фільтр(28), при цьому слідкуйте за надійною і правильною посадкою. – Закрийте кришку фільтра(39) (вона повинна відчутно увійти в зачеплення). – Посуньте захист блокувального язичка(19) вгору та міцно загвинтіть обидва фіксуючі штифти(38). Очищення ємності Час від часу протирайте ємність (1) звичайним, неабразивним миючим засобом і давайте їй висохнути. Очищення датчиків рівня заповнювання (див. мал. J) Час від часу очищуйте датчики рівня заповнення (40). – Відкрийте замки (13) і зніміть кришку пилосмока (12). – Протріть датчики рівня заповнення (40) м’якою

– Надіньте кришку пилосмока (12) і закрийте замки (13). 1 609 92A 98V | (22.01.2024) Bosch Power ToolsУкраїнська | 185 Зберігання і транспортування (див. мал.K) – Перед транспортуванням вийміть повний захисний фультрувальний мішок чи пакет для сміття або вилийте зібрану рідину з пилососа, щоб не надірвати спину. – Накрутіть шнур на кріплення для шнура(17). – Вставте приладдя у призначені для цього тримачі: всмоктувальні труби(33) в тримачі(20), щілинну насадку(29) в тримач(21), підлогову насадку(32) в тримач(22). – Відкрийте еластичні стрічки тримача відсмоктувального шланга(4) і прокладіть відсмоктувальний шланг(25) навколо кришки пилососа у тримач(4). Встроміть еластичні стрічки на місце. – Переносьте пилосос лише за ручку(10). – Прибирайте пилосос для зберігання у сухе приміщення і захищайте його від несанкціонованого використання. – Для фіксування напрямного ролика(16) опустіть гальмо напрямного ролика(15) донизу. Усунення несправностей u У разі несправності (напр., переломлення фільтра) пилосмок треба негайно вимкнути. Перед повторним вмиканням треба усунути несправність. УВАГА! Пилосос містить шкідливий для здоров’я пил. Дотримуйтесь усіх інструкцій з техніки безпеки цього

Проблема Усунення Відсмоктувальна турбіна не запускається. – Перевірте шнур живлення, штепсель, запобіжник, розетку і датчики рівня заповнювання(40). Перемикач режимів роботи(7) встановлений на символ «Автоматика пуску та

– Встановіть перемикач режимів роботи(7) на символ «Режим всмоктування» або увімкніть підключений до розетки(5) електроінструмент. Відсмоктувальна турбіна вимикається. – Спорожніть контейнер(1). Після спорожнення контейнера відсмоктувальна турбіна не вмикається. – Вимкніть пилосос зачекайте 5секунд, через 5секунд знов увімкніть його. – Очистіть датчики рівня заповнювання(40), а також простір між датчиками рівня заповнювання(40) за допомогою щітки. Зменшується потужність всмоктування. – Видаліть засмічення зі всмоктувальної насадки, всмоктувальної труби(33), відсмоктувального шланга(25) або плаского складчастого фільтра(28). – Замініть пакет для сміття(27) або захисний фультрувальний мішок(26). – Правильно встановіть кришку фільтра(39). – Правильно встановіть кришку пилососа(12) і закрийте замки(13). – Замініть плаский складчастий фільтр(28). Під час відсмоктування з пилососа розлітається пил – Перевірте правильність встановлення плаского складчастого фільтра(28). – Замініть плаский складчастий фільтр(28). Автоматичне вимкнення (вологе відсмоктування) не спрацьовує. – Очистіть датчики рівня заповнювання(40), а також простір між датчиками рівня заповнювання(40) за допомогою щітки. У разі рідин, що не проводять електрику, або при утворенні піни автоматичне вимикання не працює. – Постійно перевіряйте рівень заповнення. Лунає попереджувальний сигнал. Встановлена занадто мала потужність всмоктування. – Встановіть регулятор потужності всмоктування(8) на більше значення. Встановлений неправильний діаметр шланга. – Встановіть регулятор потоку повітря(6) на правильний діаметр шланга. Відсмоктувальний шланг(25) забитий або перегнутий. – Усуньте засмічення або перегин. Пакет для сміття/захисний фультрувальний мішок повний. Bosch Power Tools 1 609 92A 98V | (22.01.2024)186 | Українська Проблема Усунення – Замініть пакет для сміття(27) або захисний фультрувальний мішок(26). Плаский складчастий фільтр(28) забруднений. – Очистіть плаский складчастий фільтр або за потреби замініть його. Через під’єднаний електроінструмент проходить недостатній потік повітря. – Відкрийте отвір для повітря із заглушкою(36) на перехіднику до пилососа(23): повертайте кільце на відсмоктувальному адаптері, поки отворі для повітря із заглушкою не буде повністю відкритий. – Якщо є: відкрийте отвір для повітря із заглушкою на електроінструменті. Збій в роботі контрольної електроніки. – Зверніться в авторизовану сервісну майстерню Bosch. Автоматичне очищення фільтра не

– Увімкніть очищення фільтра (натисніть на кнопку AFC(9)). – Під’єднайте відсмоктувальний шланг(25). Автоматичне очищення фільтра не вимикається. – Зверніться в авторизовану сервісну майстерню Bosch. Автоматичне очищення фільтра не вмикається. – Зверніться в авторизовану сервісну майстерню Bosch.

Номер приладдя Захисний фультрувальний мішок 2 607 432 050 Пакет для сміття (PE) (сухе/ вологе відсмоктування)

Плоский складчастий фільтр PTFE/Hepa, класу H

Сервіс і консультації з питань застосування В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Бош Сервісний Центр електроінструментів вул. Крайня 1 02660 Київ 60 Тел.: +380 44 490 2407 Факс: +380 44 512 0591 E-Mail: pt-service@ua.bosch.com www.bosch-professional.com/ua/uk Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні. Адреси інших сервісних центрів наведено нижче: www.bosch-pt.com/serviceaddresses

Відсмоктувач, приладдя і упаковку треба здавати на екологічно чисту повторну переробку. Не викидайте пилосмок у побутове сміття! Лише для країнЄС: Відповідно до Європейської директиви 2012/19/EU щодо відпрацьованих електричних і електронних приладів і її перетворення в національне законодавство непридатні до вживання пилосмоки потрібно збирати окремо і здавати на екологічно чисту рекуперацію. При неправильній утилізації відпрацьовані електричні та електронні прилади можуть мати шкідливий вплив на навколишнє середовище та здоров’я людини через можливу наявність небезпечних речовин. 1 609 92A 98V | (22.01.2024) Bosch Power ToolsҚазақ | 187

Асбестік заттектерді сормаңыз. Асбест канцерогенді болып

– Прахосмукачка l/s m³/h

Заява про відповідність ЄС Мизаявляємо під нашу одноособову відповідальність, що названі вироби відповідають усім чинним положенням нищеозначених директив і розпоряджень, а також нижчеозначеним нормам. Технічна документація зберігається у: *
