GAS 35 H AFC Professional - Aspiradora BOSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aspiradora de agua y polvo
Marca	Bosch
Modelo	GAS 35 H AFC Professional
Tensión nominal	220-240 V / 110 V (según versión)
Frecuencia	50-60 Hz
Potencia absorbida nominal	1200 W (230 V) / 1000 W (110 V)
Potencia de aspiración máx.	1380 W (230 V) / 1150 W (110 V)
Capacidad bruta del depósito	35 L
Capacidad neta (sólidos)	25 L
Capacidad neta (líquidos)	19 L
Volumen de la bolsa de polvo	19 L
Depresión máx. (aspiradora)	230 hPa (230 V) / 211 hPa (110 V)
Caudal máx. (aspiradora)	36 L/s (129,6 m³/h)
Superficie activa del filtro plegado	0,5 m²
Clase de filtración	H (polvos nocivos)
Peso (según EPTA)	12,4 kg
Clase de protección	I (puesta a tierra)
Índice de protección	IPX4 (aspiradora), IP55 (enchufe Suiza)
Nivel de presión acústica	69 dB(A) (70 dB(A) para 110 V)
Nivel de potencia acústica	83 dB(A)
Limpieza automática del filtro	AFC (Automatic Filter Cleaning) – cada 15 segundos
Función de parada retardada	15 segundos después de parar la herramienta
Toma para herramienta eléctrica portátil	Con contacto de tierra (máx. 2200 W / 750 W según versión)
Accesorios incluidos	Manguera de aspiración, boquilla para suelo, boquilla recta, adaptador, filtro plegado HEPA, bolsa desechable, bolsa-filtro de seguridad

Preguntas frecuentes - GAS 35 H AFC Professional BOSCH

¿Cómo usar la limpieza automática del filtro (AFC)?

La limpieza automática del filtro (AFC) está activada por defecto. Presione la tecla AFC (9) para activarla o desactivarla. Cuando está activa, el filtro plegado se limpia cada 15 segundos con chorros de aire, lo que mantiene la potencia de aspiración. El testigo LED (37) se ilumina en verde cuando el AFC está activado.

¿Se pueden aspirar líquidos con esta aspiradora?

Sí, la aspiradora está diseñada para aspirar líquidos no inflamables. Antes de aspirar líquidos, retire la bolsa desechable o la bolsa-filtro de seguridad, coloque los labios de sellado en la boquilla para suelos y desactive la limpieza automática del filtro (AFC). La aspiradora se detiene automáticamente cuando se alcanza el nivel máximo de llenado (para líquidos conductores).

¿Cuál es la clase de filtración de la aspiradora?

La clase de filtración es H, de acuerdo con la norma IEC/EN 60335-2-69. Esto significa que puede aspirar polvos nocivos con un valor límite de exposición inferior a 0,1 mg/m³. Utilice siempre una bolsa-filtro de seguridad o una bolsa desechable con el filtro plegado HEPA.

¿Cómo reemplazar el filtro plegado plano?

Desenchufe la aspiradora. Desatornille los dos tornillos de seguridad (38), deslice el seguro (19) hacia abajo, luego abra la cubierta del filtro (39). Tome el filtro plegado (28) por las nervaduras y retírelo. Limpie los residuos con un paño húmedo. Coloque el filtro nuevo verificando su posicionamiento, luego cierre la cubierta del filtro y vuelva a atornillar los tornillos.

¿Cuáles son los accesorios disponibles para esta aspiradora?

Los accesorios incluyen: bolsa-filtro de seguridad (ref. 2 607 432 050), bolsa desechable PE (2 607 432 051), filtro plegado plano PTFE/HEPA clase H (2 607 432 052). También puede usar una manguera antiestática opcional.

¿Es posible conectar una herramienta eléctrica portátil?

Sí, la aspiradora dispone de una toma con contacto de tierra (5) para conectar una herramienta eléctrica portátil. Coloque el selector de modo en el símbolo de encendido/apagado automático. La aspiradora se enciende y se apaga automáticamente con la herramienta, con un retardo de 15 segundos para aspirar los residuos.

¿Cuáles son las precauciones de seguridad a seguir?

Nunca aspire materiales que contengan amianto, líquidos inflamables o polvos calientes/incandescentes. Siempre desenchufe antes del mantenimiento. Utilice un interruptor diferencial en ambientes húmedos. Use equipo de protección durante el mantenimiento porque la aspiradora puede contener polvos nocivos.

¿Cómo mantener el depósito y los sensores de nivel?

Limpie regularmente el depósito (1) con un detergente no abrasivo y deje secar. Los sensores de nivel (40) deben limpiarse con un paño suave para garantizar el correcto funcionamiento de la parada automática en aspiración de líquidos.

¿Cuál es la capacidad del depósito?

El depósito tiene una capacidad bruta de 35 litros. La capacidad neta es de 25 litros para sólidos y de 19 litros para líquidos. La bolsa de polvo tiene un volumen de 19 litros.

¿Qué hacer en caso de baja potencia de aspiración?

Verifique que la manguera de aspiración no esté obstruida o doblada. Reemplace la bolsa desechable o la bolsa-filtro de seguridad si está llena. Limpie o reemplace el filtro plegado plano. Asegúrese de que la cubierta del filtro esté correctamente cerrada y que la parte superior de la aspiradora esté bien bloqueada. Verifique también el ajuste del regulador de potencia.

MANUAL DE USUARIO GAS 35 H AFC Professional BOSCH

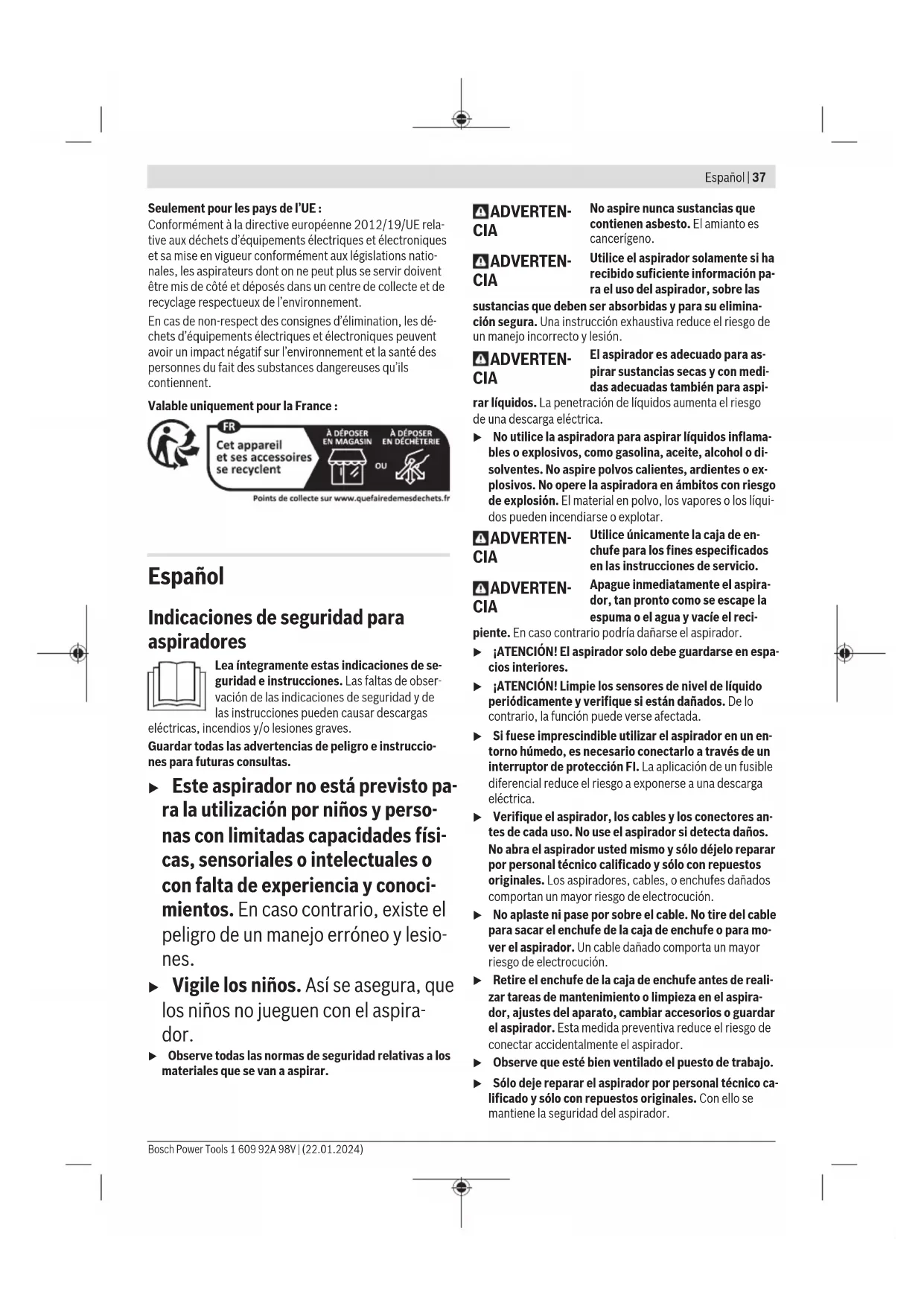

Indicaciones de seguridad para aspiradores

Lea íntegramente estas indicaciones de seguridad e instrucciones. Las faltas de observación de las indicaciones de seguridad y de las instrucciones pueden causar descargas

eléctricas, incendios y/o lesiones graves.

Guarde todas las advertencias de peligro e instrucciones para futuras consultas.

• Este aspirador no está previsto para la realización por niños y personas con limitadas capacidades físicas, sensoriales o intelectuales o con falta de experiencia y conocimientos. En caso contrario, existe el peligro de un manejo erróneo y lesiones. Vigile a los niños. Así se asegura que los niños no jueguen con el aspirador. Observe todas las normas de seguridad relativas a los materiales que se van a aspirar.

ADVERTENCIA

No aspire nunca sustancias que contienen asbesto. El amianto es cancerígeno.

ADVERTENCIA

Utilice el aspirador solamente si ha recibido suficiente información para el uso del aspirador, sobre las

sustancias que deben ser absorbidas y para su eliminación segura. Una instrucción exhaustiva reduce el riesgo de un manejo incorrecto y lesión.

ADVERTENCIA

El aspirador es adecuado para aspirar sustancias secas y con medidas adecuadas también para aspi

rar líquidos. La penetración de líquidos aumenta el riesgo de una descarga eléctrica.

No utilice la aspiradora para aspirar líquidos inflamables o explosivos, como gasolina, aceite, alcohol o disolventes. No aspire polvos calientes, ardientes o explosivos. No opere la aspiradora en ámbitos con riesgo de explosión. El material en polvo, los vapores o los líquidos pueden incendiarse o explotar.

ADVERTENCIA

Utilice únicamente la caja de enchufe para los fines indicados en las instrucciones de servicio.

ADVERTENCIA

Apague inmediatamente el aspirador tan pronto como se escape la espuma o el agua y vacíe el recipiente.

En caso contrario podrá dañarse el aspirador.

¡ATENCIÓN! El aspirador solo debe guardarse en espacios interiores. ¡ATENCIÓN! Limpie los sensores de nivel de líquido periódicamente y verifique si están dañados. De lo contrario, la función puede verse afectada. Si fuese imprescindible utilizar el aspirador en un entorno húmedo, es necesario conectarlo a través de un interruptor de protección FI. La aplicación de un fusible diferencial reduce el riesgo de exponerse a una descarga eléctrica. Verifique el aspirador, los cables y los conectores antes de cada uso. No use el aspirador si detecta daños. No abra el aspirador usted mismo y solo déjelo reparar por personal técnico calificado y solo con repuestos originales. Los aspiradores, cables o enchufes dañados comportan un mayor riesgo de electrocución. No aplaste ni pase por sobre el cable. No tire del cable para sacar el enchufe de la caja de enchufe o para mover el aspirador. Un cable dañado comporta un mayor riesgo de electrocución. Retire el enchufe de la caja de enchufe antes de realizar tareas de mantenimiento o limpieza en el aspirador, ajustes del aparato, cambiar accesorios o guardar el aspirador. Esta medida preventiva reduce el riesgo de conectar accidentalmente el aspirador. Observe que esté bien ventilado el puesto de trabajo. Solo deje reparar el aspirador por personal técnico calificado y solo con repuestos originales. Con ellos se mantiene la seguridad del aspirador.

Si el aspirador se ha utilizado en zonas con sustancias peligrosas para la salud, aspire, limpie o selle el exterior del aspirador antes de sacarlo de la zona peligrosa. Todas las piezas del aspirador se consideran contaminadas y deben tener las medidas adecuadas para garantizar que no se propaguen las sustancias peligrosas para la salud.

ADVERTENCIA

El aspirador contiene polvo nocivo. Deje que las operaciones de vaciado y mantenimiento, incluida la

extracción de los colectores de polvo, se lleven a cabo solo por personal calificado. Se requiere un equipo de protección apropiado. No opere el aspirador sin el sistema de filtro completo y correctamente colocado. De lo contrario, podrá afectar a su salud.

▷ Antes de la puesta en servicio, verifique el perfecto estado de la manguera de aspiración. Al hacerlo, deje montada la manguera de aspiración en el aspirador para que el polvo no se escape involuntariamente. En caso contrario, podría llegar a inspirar polvo. No utilice el aspirador como asiento. Podría dañar el aspirador. - Utilice el cable de red y la manguera de aspiración con cuidado. Podría poner en peligro a otras personas. No limpie el aspirador con un chorro de agua directo. Puede exponerse a una descarga eléctrica si penetra agua en la parte superior del aspirador. Conecte el aspirador a una red de corriente debidamente conectada a tierra. La caja de enchufe y el cable de prolongación deben tener un conductor protector apto funcionalmente.

Símbolos

Los símbolos mostrados a continuación pueden ser de importancia en el uso del aspirador. Es importante que retenga en su memoria estos símbolos y su significado. La interpretación correcta de estos símbolos le ayudará a manejar mejor, y de forma más segura, el aspirador.

Simbología y su significado

¡ADVERTENCIA! Lea íntegramente estas indicaciones de seguridad e instrucciones. Las faltas de observación de las indicaciones de seguridad y de las instrucciones pueden causar descargas eléctricas, incendios y/o lesiones graves.

Aspirador de polvo clase H según IEC/EN 60335-2-69 para aspirar en seco polvos nocivos con un valor límite de exposición de < 0,1mg / m³

Si el texto del rótulo de advertencia no está en su idioma del país, cúbralo con la etiqueta adhesiva adjunta en su idioma del país antes de la primera puesta en marcha.

Simbología y su significado

¡ADVERTENCIA! El aspirador contiene polvo nocivo. Deje que las operaciones de vaciado y mantenimiento, incluida la extracción de los colectores de polvo, se lleven a cabo solo por personal calificado. Se requiere un equipo de protección apropiado. No utilice el aspirador sin tener el sistema de filtro completo y correctamente colocado.

De lo contrario, podría afectar a su salud.

máx. 1L-Boxx máx. 15 kg

Sólo hacer un clic en una caja L-Boxx.

El peso de la caja L-Boxx con el contenido no debe sobrepasar los 15 kg.

No cuelgue el aspirador de polvo, p. ej. para transporte, en un gancho de grúa. El aspirador de polvo no es apto para una grúa. Existe el riesgo de lesiones y daños.

No utilice el aspirador de polvo como asiento, escalera o peldaño. El aspirador podría volcar y dañarse. Existe peligro de lesión.

Sistema automático de arranque y parada

Aspiración de polvos generados por herramientas eléctricas en marcha. El aspirador de polvo se enciende automáticamente y se apaga de nuevo con un retardo de tiempo.

0 Desconexión

Aspiración

Aspiración de polvos depositados

15

Vigilancia del caudal volumétrico para un diámetro de manguera de 15 mm

Simbologia y su significado
22	Vigilancia del caudal volumétrico para un diámetro de manguera de 22 mm
35	Vigilancia del caudal volumétrico para un diámetro de manguera de 35 mm

Min./Máx. Regulación continua de la fuerza de aspiración:

• Máxima potencia de aspiración para aplicaciones con alta generación de polvo.
• Potencia de aspiración reducida para aplicaciones con baja generación de polvo y para, p. ej., regular la fuerza de aspiración entre la herramienta eléctrica conectada y la superficie de la pieza de trabajo (p. ej., al lijar).

max. 2200 W min. 100 W

Indicación de la potencia de conexión ad- misible de la herramienta electrica co- nectada (especiala del País)

AFC Limpieza automática del filtro (AFC = Automatic Filter Cleaning)

Descripción del producto y servicios

Por favor, observe las ilustraciones en la parte inicial de las instrucciones de servicio.

Utilización reglamentaria

El aspirador de polvo está determinado para captar, aspirar, impulsar y separar polvos secos no inflamables, líquidos no inflamables y una mezcla de agua y aire.

El aspirador se ha comprobado que cumple con la clase de polvo H para polvos secos según la norma IEC/EN 60335-2-69.

El aspirador es apropiado para las elevadas solicitaciones en el uso industrial, p. ej. en la artesanía, la industria y en los talleres según IEC/EN 60335-2-69.

La toma de corriente solo debe utilizarse en un entorno seco durante su funcionamiento.

El número de los componentes está referido a la representación del aspirador en las páginas ilustradas.

(1) Depósito (2) Tapón de la conexión de aspiración (3) Boquilla de conexión (4) Soporte para manguera de aspiración (5) Toma de corriente para herramienta eléctrica (6) Regulador de caudal volumétrico (7) Selector de modos de operación (8) Regulador de potencia de aspiración (9) Tecla AFC (10) Asa de transporte (11) Alojamiento de la caja L-Boxx (12) Parte superior del aspirador (13) Cierre de la parte superior del aspirador (14) Rueda (15) Freno de rodillo guía (16) Rodillo guía (17) Portacables (18) Brida de cierre de la cubierta del filtro (19) Seguro de la brida de cierre (20) Soporte para tubos de aspiración (21) Soporte para boquilla para ranuras/boquilla encorvada (22) Soporte para boquilla de suelo (23) Adaptador para aspiración de polvo (24) Boquilla encorvada (25) Manguera de aspiración (26) Bolsa de filtro de seguridad (27) Saco de eliminación de residuos (28) Filtro plano plegado clase H (HEPA/PTFE) (29) Boquilla para ranuras (30) Labio de goma (31) Tiras de cepillo (32) Boquilla para suelo (33) Tubo de aspiración (34) Alojamiento para soporte de manguera de aspiración (35) Pulsador (36) Abertura de aire (37) LED de control (38) Tornillos de seguridad (39) Cubierta del filtro (40) Detectores del nivel de llenado

Datos técnicos

Aspirador en húmedo/seco GAS 35 H AFC GAS 35 H AFC
Número de articulo	3 601 JC3 6.. 3 601 JC3 660
Tensión nominal V 220-240 110
Potencia absorbida nominal W 1200 1000
Frecuencia Hz 50-60 50-60
Volumen del depósito (bruto) I 35 35
Volumen del depósito (neto) I 25 25
Volumen neto (liquido) I 19 19
Volumen de la Bolsa para polvo I 19 19
Depresión max. A)
- Aspirador	hPa 230 211
- Turbina	hPa 254 242
Caudal max. A)
- Aspirador	l/s	36 31
	m³/h	129,6 111,6
- Turbina	l/s	74 71
	m³/h	266,4 255,6
Máx. potencia de aspiración W 1380 1150
Superficie del filtró de pliegues	m²	0,5 0,5
Clase de polvo		H H
Peso según EPTA-Procedure 01:2014	kg	12,4 12,7
Clase de protección		±/I ±/I
Tipo de protección del aspirador		IPX4 IPX4
Tipo de protección para enchufes de Suiza		IP55 -

A) medido con una manguera de aspiración de 35 mm de diámetro y 3 m de longitud. Las indicaciones son válidas para una tensión nominal [U] de 230 V. Estas indicaciones pueden variar con tensiones divergentes y en especificaciones específicas del país. Los valores pueden variar dependiendo del producto y están sujetos a la aplicación y a las condiciones medioambientales. Más información en www.bosch-professional.com/wac.

Inicio/parada automáticos

Tensión nominal	Potencia:maxima	Potencia最小ima
230 V	2200 W	100 W
110 V	750 W	100 W

Indicación de la potencia de conexión admisible de la herramienta eléctrica conectada. En otros modelos específicos de país pueden divergir estos valores. Por favor, observe las indicaciones en la caja de enchufe del aspirador.

Información sobre ruidos y vibraciones

Valores de emisión de ruido determinados según EN 60335-2-69.

El nivel de presión acústica valorado con A del aspirador asciende típicamente a 69 dB(A) (70 dB(A) para 110 V). Inseguridad K = 1 dB(A). El nivel de potencia acústica asciende a 83 dB(A).

¡Usar protección auditiva!

Valores totales de vibración a (suma vectorial de tres direcciones) e inseguridad K determinada según

EN60335-2-69: a_h < 2,5\ m/s², K = 1,5\ m/s²

Montaje

Retire el enchufe de la caja de enchufe antes de realizar tareas de mantenimiento o limpieza en el aspirador, ajustes del aparato, cambiar accesorios o guardar el aspirador. Esta medida preventiva reduce el riesgo de conectar accidentalmente el aspirador.

Montar el soporte para la manguera de aspiración (ver figura A)

• Empuje firmemente el soporte (4) para la manguera de aspiración desde arriba en el alojamiento (34) previsto para ello, hasta que encastre.

Montaje de la manguera de aspiración (ver figura B)

Extraiga el tapón de cierre (2) de la boquilla de conexión (3).

Coloque la manguera de aspiración (25) en la boquilla de conexión (3) y gírela en el sentido de las agujas del reloj hasta el tope.

Al retirar la manguera de aspiración, cierre siempre la conexión de aspiración con el tapón de cierre. Así evita que pueda escaparse el polvo.

Indicación: Durante la aspiración se genera una energía electrostática por la fricción del polvo en la manguera y en los accesorios de aspiración, la cual puede sentir el usuario en forma de una descarga estática (en función de las influencias del medio ambiente y la sensibilidad física).

En general, Bosch recomienda usar una manguera de aspiración antiestática (accesorio) al aspirar polvo fino y materiales secos.

Montaje de accesorios de aspiración (ver figura C)

La manguera de aspiración (25) está equipada con un sistema de clip, con el cual se pueden empalmar los accesorios de aspiración (adaptador para aspiración (23), boquilla encorvada (24)).

Montaje del adaptador para aspiración

• Inserte el adaptador de aspiración (23) sobre la manguera de aspiración (25), hasta que encastren de forma audible los dos botones de presión (35) de la manguera de aspiración.
• Para el desmontaje, oprima los botones de presión (35) hacia el interior y separe los componentes.

Montar las boquillas y los tubos

• Inserte la boquilla encorvada (24) sobre la manguera de aspiración (25), hasta que encastren de forma audible los dos botones de presión (35) de la manguera de aspiración.
• Inserte el accesorio de aspiración deseado (boquilla para suelo, boquilla para ranuras, tubo de aspiración, etc.) firmemente sobre la boquilla encorvada (24).
• Para el desmontaje, oprima los botones de presión (35) hacia el interior y separe los componentes.

Colocar/retirar el saco de eliminación de residuos o la bolsa de filtro de seguridad (aspiración en seco) (ver figuras D1-D3)

Para la aspiración en seco de sustancias según la clase de polvo H, debe utilizar un saco de eliminación de residuos (27) o una bolsa de filtro de seguridad (26).

Si se aspiran sustancias sin o con un valor límite de exposición ≥ 1mg / m³ (correspondiente a la clase de polvo L), puede ser aspirado directamente en el depósito.

ADVERTENCIA

El aspirador contiene polvo nocivo. Deje que las operaciones de va

ciado y mantenimiento, incluida la extracción de los colectores de polvo, se lleven a cabo solo por personal calificado. Se requiere un equipo de protección apropiado.

No opere el aspirador sin el sistema de filtro completo y correctamente colocado. De lo contrario, podría afectar a su salud.

Aplicación del saco de evacuación

• Abra los cierres (13) y retire la parte superior del aspirador (12). Coloque el saco de eliminación de residuos (27) con la abertura de llenado hacia arriba en el depósito (1). Tire la abertura de llenado sobre la brida de empalme hasta el rebaje de la brida de empalme.
• Asegúrese de que el saco de eliminación de residuos (27) quede completamente apoyado en las paredes interiores del depósito (1). Doble el resto del saco de eliminación de residuos (27) sobre el borde del depósito (1). Coloque la parte superior del aspirador (12) y asegure los cierres (13).

Sacar y cerrar el saco de eliminación de residuos

• Cierre el depósito (1) con el tapón de cierre para el empalme de aspiración (2).
• Abra los cierres (13) y retire la parte superior del aspirador (12). Retire el saco de eliminación de residuos lleno (27) de la brida de empalme hacia atrás.
• Cierre estancamente el saco de eliminación de residuos (27) con la cinta sujetacables suministrada debajo de la abertura de empalme de aspiración y el orificio de ventilación. Retire el saco de eliminación de residuos (27) cuidadosamente, sin dañarlo, del depósito (1). Preste atención a que el saco de eliminación de residuos no roce en la brida de unión u otros objetos afilados.
• Limpie el depósito (1) de vez en cuando con producto de limpieza corriente en el comercio, no abrasivo, y déjelo que se seque.

Colocar la bolsa de filtro de seguridad

• Abra los cierres (13) y retire la parte superior del aspirador (12). Coloque la bolsa de filtro de seguridad (26) con la abertura de llenado hacia delante en el depósito (1). Tire la abertura de llenado sobre la brida de empalme hasta el rebaje de la brida de empalme.
• Asegúrese de que la bolsa de plástico negra de la bolsa de filtro de seguridad (26) quede completamente apoyada en las paredes interiores del depósito (1).
• Asegúrese de que el agujero de compensación de la depresión se incluye en el depósito. Doble el resto de la bolsa de plástico negra sobre el borde del depósito (1).

Coloque la parte superior del aspirador (12) y asegure los cierres (13).

Sacar y cerrar la bolsa de filtro de seguridad

• Cierre el depósito (1) con el tapón de cierre para el empalme de aspiración (2).
• Abra los cierres (13) y retire la parte superior del aspirador (12).
• Retire la bolsa de filtro de seguridad llena (26) de la brida de empalme hacia atrás. Cierre la abertura de la bolsa de filtro de seguridad deslizando la brida de cierre sobre la abertura.
• Cierre firmemente la bolsa de plástico negro con las cintas sujetacables suministradas.
• Retire el adhesivo junto al agujero de compensación de la depresión y utilícelo para cerrar el agujero.
• Retire la bolsa de filtro de seguridad cerrada cuidadosamente, sin dañarla, del depósito (1). Preste atención a que la bolsa de filtro de seguridad no roce en la brida de unión u otros objetos afilados. Limpie el depósito (1) de vez en cuando con producto de limpieza corriente en el comercio, no abrasivo, y déjelo que se seque.

Colocar el borde de goma (aspiración en húmedo) (ver figura E).

Indicación: Los requisitos para el grado de transmitancia (clase de polvo H) sólo se probaron para la aspiración en seco.

• Con una herramienta adecuada, tome las tiras de cepillo (31) de la boquilla para suelo (32). Coloque los labios de goma (30) en la boquilla de suelo (32).

Indicación: El lado estriado de los labios de goma debe indicar hacia afuera.

Prender la caja L-BOXX (ver figura F).

Para el transporte del aspirador y para el ahorro de espacio de almacenamiento de accesorios del aspirador y/o herramientas eléctricas, puede prender una caja L-BOXX sobre la parte superior del aspirador.

• Encaje la caja L-BOXX sobre el alojamiento (11).

No transporte el aspirador por el asa de transporte de la caja L-BOXX encajada. El aspirador es demasiado pesado para el asa de transporte de la caja L-BOXX. Existe el riesgo de lesiones y daños.

Operación

Retire el enchufe de la caja de enchufe antes de realizar tareas de mantenimiento o limpieza en el aspirador, ajustes del aparato, cambiar accesorios o guardar el aspirador. Esta medida preventiva reduce el riesgo de conectar accidentalmente el aspirador.

Durante el funcionamiento del aspirador, asegúrese de que los rodillos de bloqueo del aspirador estén bloqueados para

protegerlo de un desplazamiento involuntario. Pruebe la función de los rodillos antes del uso con la superficie respectiva.

Puesta en marcha

¡Observe la tensión de red! La tensión de la fuente de corriente debe coincidir con las indicaciones en la placa de características del aspirador. Infórmese sobre las regulaciones/legislación vigentes en su país relativas a la manipulación de materiales en polvo nocivos para la salud.

El aspirador es apropiado para aspirar y extraer los materiales siguientes:

• Polvos con un valor límite de exposición < 0,1 mg/m³. En ningún caso deben utilizarse el aspirador en recintos con peligro de explosión.

A fin de garantizar una potencia óptima de aspiración, la manguera de aspiración (25) debe desenrollarse siempre completamente del soporte de la manguera de aspiración (12).

Aspiración en seco

Aspiración de polvos depositados

• Ajuste el regulador del caudal volumétrico (6) al diámetro de la manguera utilizada.
• Para conectar el aspirador, ponga el selector de modos de operación (7) en el símbolo "Aspirar".
• Para desconectar el aspirador, ponga el selector de modos de operación (7) en el símbolo "Desconectar".

El aspirador está equipado con un sistema de vigilancia del caudal volumétrico. En el modo de servicio "Aspirar", el sistema de vigilancia del caudal volumétrico está ajustado en forma fija a un valor de 20 m/s, independiente de la posición del regulador del caudal volumétrico (6).

Si se queda por debajo de este valor, p. ej. por suciedad acumulada en la manguera de aspiración, una bolsa de filtro de seguridad llena o un filtro plegado obstruido, suena una señal acústica de advertencia. En este caso, desconecte el aspirador y compruébelo como se describe en el apartado "Remedio de perturbaciones".

Aspiración de los polvos generados por herramientas eléctricas en funcionamiento (ver figura G)

La tasa de renovación de aire en el cuarto deberá ser suficiente, si el aire de salida es expulsado en el cuarto. Observe las prescripciones legales nacionales al respecto.

En el aspirador se ha integrado una toma de corriente con puesta a tierra (5). Puede conectar a ella una herramienta eléctrica externa. Tenga en cuenta la potencia máxima admisible de la herramienta eléctrica que se va a conectar.

Para garantizar un suficiente transporte de polvo en el punto de aspiración, no se debe quedar por debajo del caudal volumétrico mínimo de la herramienta eléctrica conectada.

Diámetro de manguera Valor de ajusté del caudal volumétrico
35 mm 57,9 m	3/h
22 mm 41,2 m	3/h
15 mm 12,7 m	3/h

• Ajuste el regulador del caudal volumétrico (6) al diámetro de la manguera utilizada.
• Monte el adaptador de aspiración (23). Coloque el adaptador de aspiración (23) en el racor de aspiración de la herramienta eléctrica.

Indicación: Al trabajar con herramientas eléctricas, cuando la entrada de aire hacia la manguera de aspiración es pequeña (p. ej. sierra de calor, amoladoras, etc.), se debe abrir la abertura para aire infiltrado (36) del adaptador de aspiración (23). Sólo así puede funcionar sin problemas la limpieza automática del filtro.

Gire para ello el anillo sobre la abertura para aire infiltrado (36), hasta que se obtenga una abertura máxima.

• Para la puesta en servicio del sistema automático de arranque y parada del aspirador, ponga el selector de modo de operación (7) en el símbolo "Sistema automático de arranque y parada". En este modo de servicio, el caudal volumétrico se controla electrónicamente según el ajuste en el regulador (6). Un ajuste correcto garantiza el transporte de polvo en cantidad suficiente.
• Para la puesta en servicio del aspirador, conecte la herramienta eléctrica enchufada en la caja de enchufe (5). El aspirador se pone a funcionar automáticamente.
• Desconecte la herramienta eléctrica, para que la aspiración finalice.

El funcionamiento posterior del sistema automático de arranque y parada sigue funcionando hasta 15 segundos, para aspirar los polvos remanentes en la manguera de aspiración.

• Para desconectar el aspirador, ponga el selector de modos de operación (7) en el símbolo "Desconectar".

Si suena la señal acústica de advertencia, el aspirador debe revisarse como se describe en el apartado "Remedio de perturbaciones".

Aspiración en húmedo

No utilice la aspiradora para aspirar líquidos inflamables o explosivos, como gasolina, aceite, alcohol o disolventes. No aspire polvos calientes, ardientes o explosivos. No opere la aspiradora en ámbitos con riesgo de explosión. El material en polvo, los vapores o los líquidos pueden incendiarse o explotar. El aspirador no debe usarse como una bomba de agua. El aspirador está diseñado para absorber mezcla de aire y agua.

Indicación: Los requisitos para el grado de Transmitancia (clase de polvo H) sólo se probaron para la aspiración en seco.

Operaciones de trabajo antes de la aspiración en húmedo - En caso necesario, retire el saco de eliminación de residuos (27) o la bolsa de filtro de seguridad (26).

Indicación: Para poder la eliminación de residuos, en la aspiración de mezclas de agua y cuerpos sólidos utilice la bolsa de filtro húmedo (accesorio), que separe el líquido de los cuerpos sólidos.

- Coloque el labio de goma (30) en la boquilla de suelo (32). - Desconecte la limpieza automática del filtro (AFC).

Aspiración de líquidos

Para conectar el aspirador, coloque el selector de modos de operación (7) en el símbolo «Aspiración».

El aspirador está equipado con sensores de nivel de llenado (40). Al alcanzarse el nivel de llenado máximo, el aspirador se desconecta. Ponga el selector de modos de operación (7) en el símbolo "Desconectar".

Indicación: Al aspirar líquidos no conductores (p. ej., emulsión de perforación, aceites y grasas), el aspirador no se desconecta con el depósito lleno. El nivel de llenado debe ser revisado constantemente y el depósito debe ser vaciado a tiempo.

Si la señal acústica de advertencia suena en la aspiración en húmedo, la seguridad funcional de la aspiradora no se ve afectada. No son necesarias medidas para el remedio de la perturbación.

• Para desconectar el aspirador, ponga el selector de modos de operación (7) en el símbolo "Desconectar".
• Para el transporte del aspirador, atornille el tapón de cierre (2) sobre el alojamiento de la manguera (3).
• Vacíe el depósito (1). Tras la aspiración en húmedo para la prevención de crecimiento de moho:
• Saque el filtro plisado plano (28) y déjelo secar bien.
• Retire la parte superior del aspirador (12), abra la cubierta del filtro (39) y deben estar bien ambos componentes.

Limpieza automática del filtro (ver figura H)

En el caso de la limpieza automática del filtro (AFC = Automatic Filter Cleaning), el filtro plisado plano (28) se limpia cada 15 segundos mediante golpes de aire (ruido pulsante).

A más tardar cuando la potencia de succión ya no sea suficiente, debe activarse la limpieza del filtro.

El uso regular de la limpieza del filtro aumenta la vida útil del filtro.

Para lograr una vida útil ideal del filtro, desactive la limpieza automática del filtro solo en casos excepcionales, p. ej. al aspirar líquidos limpios o al usar una bolsa de filtro de seguridad.

Un filtro plisado plano con superficie sucia es apto funcionalmente. Una limpieza manual del filtro plisado plano golpeán

dolo o soplándolo no es necesario e incluso puede dañarlo.

Indicación: La limpieza automática del filtro está conectada de fábrica.

La conexión/desconexión de la limpieza automática del filtro solo es posible con el aparato conectado.

-Desactivar AFC

Accione la tecla AFC (9).

El LED de control (37) se apaga.

- Activar AFC

Accione la tecla AFC (9).

El LED de control (37) se ilumina en color verde.

Mantenimiento y servicios

Mantenimiento y limpieza

Retire el enchufe de la caja de enchufe antes de realizar tareas de mantenimiento o limpieza en el aspirador, ajustes del aparato, cambiar accesorios o guardar el aspirador. Esta medida preventiva reduce el riesgo de conectar accidentalmente el aspirador. Siempre mantenga limpio el aspirador y las rejillas de ventilación para trabajar con eficacia y seguridad.

Si es necesario reemplazar el cable de conexión, esto debe ser realizado por Bosch o por un servicio técnico autorizado para herramientas eléctricas Bosch, para evitar riesgos de seguridad. Use una máscara protectora de clase de protección FFP2 o superior y ropa desechable de protección completa de conformidad con las disposiciones pertinentes para el mantenimiento y la limpieza del aspirador. El mantenimiento y la limpieza solo deben ser llevados a cabo por personas con un certificado de competencia.

La carcasa del aspirador se debe aspirar a fondo y limpiar con un paño húmedo o hermetizar con un producto sellador antes de retirar el aspirador de la zona peligrosa. Todas las piezas de aspiración deben considerarse contaminadas cuando salen de la zona de peligro, por lo que deben tomarse las precauciones adecuadas. Todas las piezas que no se hayan limpiado suficientemente durante el mantenimiento/reparación deben eliminarse (en bolsas impermeables).

Para su mantenimiento por el usuario, es necesario que el aspirador sea desmontado, limpiado y mantenido, siempre que sea viable, cuidando que no suponga un peligro para el personal de mantenimiento o demás personas. Antes de su desmontaje deben limpiarse el aspirador para prevenir posibles riesgos. El mantenimiento incluye los procedimientos descritos en el capítulo Montaje. El local previsto para el desmontaje del aspirador debe estar bien ventilado. Utilice un equipo de protección personal durante los trabajos de mantenimiento.

Una vez concluidos los trabajos de mantenimiento, deberá limpiarse el área en la que fueron realizados estos trabajos. El fabricante o una persona capacitada debe realizar una inspección técnica por lo menos una vez al año, p.ej., con el fin

de comprobar si hay daños en el filtro, la hermeticidad del aspirador y la función del dispositivo de control.

Además, la eficacia del filtro debe comprobarse al menos una vez al año según la norma EN 60335-2-69, 22.AA.201.2.

Los requerimientos nacionales también pueden exigir una verificación más frecuente.

Si la eficacia del filtro ya no es la misma, se debe reemplazar el filtro y repetir la comprobación.

Sacar/cambiar el filtro plisado plano (ver figuras I1-I2)

La potencia de aspiración depende del estado del filtro. Por lo tanto, limpie con regularidad el filtro.

Cambie inmediatamente un filtro plegado plano dañado (28).

-Afloje los dos tornillos de seguridad (38) y deslice el seguro (19) de la brida de cierre hacia abajo. -Tire de la brida de cierre (18) y abra la cubierta del filtro (39). Tome el filtro plegado plano (28) por los perfiles y sáquelo hacia arriba. - Elimine el polvo y la suciedad, que se generan al retirar el filtro plegado plano (28), con un paño húmedo desde el borde de cierre de la cubierta del filtro (39). - Coloque un filtro plegado plano (28) nuevo o limpio y preste atención a un asiento seguro y correcto. Cierre la cubierta del filtro (39) (debe encastrar de forma audible). - Deslice el seguro (19) de la brida de cierre de nuevo hacia arriba y apriete firmemente los dos tornillos de seguridad (38).

Limpiar el depósito

Limpie el depósito (1) de vez en cuando con producto de limpieza corriente en el comercio, no abrasivo, y déjelo que se seque.

Limpiar los sensores de nivel de llenado (ver figura J)

Limpie de vez en cuando los sensores de nivel de llenado (40).

• Abra los cierres (13) y retire la parte superior del aspirador (12). Limpie los sensores de nivel de llenado (40) con un paño suave. -Coloque la parte superior del aspirador (12) y asegure los cierres (13).

Conservación y transporte (ver figura K)

• Retire una bolsa de eliminación de residuos llena o una bolsa de seguridad o vacíe los líquidos absorbidos antes del transporte del aspirador, para evitar lesiones de la espalda.
• Enrolle el cable de red en el soporte de cables (17).
• Inserte los accesorios en los soportes previstos: tubos de aspiración (33) en los soportes (20), boquilla de ranuras (29) en el soporte (21), boquilla de suelo (32) en el soporte (22).
• Abra las cintas elásticas del soporte de la manguera de aspiración (4) y coloque la manguera de aspiración (25) alrededor de la parte superior del aspirador en el soporte (4).

Enganche de nuevo las cintas elásticas.

Lleve el aspirador solo por el asa de transporte (10). Guarde el aspirador en una habitación seca y asegúrelo contra el uso no autorizado. Para fijar los rodillos guía (16), pise hacia abajo el freno de rodillo guía (15).

Remedio de perturbaciones

Si se presenta una perturbación (p. ej. rotura del filtro), debe desconectarse inmediatamente el aspirador.

Antes de realizar una nueva puesta en servicio, debe eliminarse la perturbación.

¡Atención! El aspirador contiene polvo nocivo. Observe todas las indicaciones de seguridad de estas instrucciones.

Problema Remedio
La turbina de aspiración no arranca.	- Examinar el cable de red, el enchufe de red, el fusible, la caja de enchufe y los sensores de nivel de llenado (40).
	El selector deodos de operación (7) se enquiryra en "Sistema automático de arranque y parada".
	-Poner el interruptor selector del modo de configuracion (7) en el simbolo "Aspirar" o connectar la herramienta electrica enchufada en la caja de enchufe (5).
La turbina de aspiración se desconecta.	-Vaciar el depósito (1).
La turbina de aspiración no arranca de nuevo tras vaciar el depósito.	-Desconectar el aspirador y esperar 5 segundos; tras 5segundos volver a conectarlo.
	-Limpiar los senores de nivel dellenado (40) asi como el intersticio de los senores de nivel dellenado (40) con un cepillo.
La fuerza de aspiración disminuye. - Eliminar las obstrucciones de la boquilla de aspiración, del tubo de aspiración(33), de la manguera de aspiración (25) o del filtro plisado plano (28).
		-Cambiar el saco de eliminación de residuos (27) o la bolsa de filtro de seguridad(26).
		-Encastrar correctamente la cubierta del filtro (39).
		-Colocar correctamente la parte superior del aspirador (12) y cerrar los cierras(13).
		-Cambiar el filtro plisado plano (28).
Escape de polvo al aspirar	-Verificar el correcto montaje del filtro plisado plano (28).
	-Cambiar el filtro plisado plano (28).
El sistema automatico de desconexión (aspiración en húmedo) no responde.	-Limpiar los senores de nivel dellenado (40) asi como el intersticio de los senores de nivel dellenado (40) con un cepillo.
	En el caso de liquidos electréricamente no conductores o con formación de espuma no funciona el sistema automatico de desconexión.
	-Controlar permanentemente el nivel dellenado.
Suena la señal acústica de adverten-cia.	Potencia de aspiración ajustada demasiado bajo.
	-Ajustar el regulator de la potencia de aspiración (8) a un valor más alto.
	Diámetro de manguera ajustado incorrecto.
	-Ajustar el regulator del caudal volumétrico (6) al diámetro correcto de la mangue-ra de aspiración.
	Manguera de aspiración (25) obstruida o doblada.
	-Eliminar la obstruccion o el doblez.
	Sacó de eliminación de residuos /bolsa de filtro de sécurité lleno.
	-Cambiar el saco de eliminación de residuos (27) o la bolsa de filtro decurity(26).
	Filtro plisado plano (28) sucio.

46 Español

Problema Remedio

	- Limiar o, en caso dato,Cambiar el filtrosplado plano.Flujo de aire insufiente a工程技术 de la herramientalelectrica conectada.- Abrir la abertura para aire infiltrado (36) del adaptorder de aspiracion (23): Girar el anillo en el adaptorder de aspiracion,haasta que quede totalmente abierta la abertura para aire infiltrado.- Si existe:Abrir la abertura para aire infiltrado de la herramientalelectrica.Funcionamento anomalo de la electrònica de vigilancia.- Acuda a un service专业技术o Bosch autorizzato.
La limpieza automatística del filtros no funciona.	- Activar la limpieza del filtrlo (actionar la tecla AFC (9)).- Conectar la manguera de aspiración (25).
La limpieza automatística del filtrlo no se DEA desconectar.	- Acuda a un service专业技术o Bosch autorizzato.
La limpieza automatística del filtrlo no se DEA conectar.	- Acuda a un service专业技术o Bosch autorizzato.

Accesorios especiales

	Número de accesorio
Bolsa de filtro de seguidad 2 607 432 050
Saco de eliminación de residuos (PE) (seco/húmedo)	2 607 432 051
Filtro plisado plano PTFE/Hepa, clase de polvo H	2 607 432 052

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Las representaciones gráficas tridimensionales e informaciones de repuestos se encontrarán también bajo: www.bosch-pt.com El equipo asesor de aplicaciones de Bosch le usa gustosamente en caso de preguntas sobre nuestros productos y sus accesorios.

Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n° de artículo de 10 dígitos que figura en la placa de características del producto.

España

Robert Bosch España S.L.U.

Departamento de ventas Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Para efectuar su pedido online de recambios o pagar la recogida para la reparación de su máquina, entre en la página www.herramientasbosch.net.

Tel. Asesoramiento al cliente: 902 531 553

Fax: [phone]

México

Robert Bosch, S. de R.L. de C.V.

www.boschherramientas.com.mx

Direcciones de servicios adicionales se encontrarán bajo:

El aspirador, los accesorios y los embalajes deben someterse a un proceso de recuperación que respete el medio ambiente.

¡No arroje el aspirador a la basura doméstica!

Solo para los países de la UE:

Conforme a la Directiva Europea 2012/19/UE sobre aparatos eléctricos y electrónicos inservibles y su realización en ley nacional, deberán acumularse por separado los aspiradores para ser sometidos a un reciclaje ecológico.

En el caso de una eliminación inadecuada, los aparatos eléctricos y electrónicos pueden tener efectos nocivos para el medio ambiente y la salud humana debido a la posible presencia de sustancias peligrosas.

El símbolo es solamente válido, si también se encuentra sobre la placa de características del producto fabricado.

Portugués

considerado como cancerígeno.

ADVERTENCIA

a través de medios apropiados, también para aspirar líquidos. La entrada de líquidos aumenta el riesgo de CHOQUE eléctrico.

Aspirar polvo depositado

15

De este modo evita la salida de bó.

Aspirar polvo depositado

Paso de trabajo antes de aspirar líquidos

Valores de vibración Zajés

Regulación Min/Max del imemisjou sujuv:

Jg 100 . 100 Lg 100 Ug 100 Ug 100 Ug 100 Ug 100 Ug 100

Sobre el 25) sio Silw jU1) uLalao duilgo asu Uo .gwh Juaio (24) SJW Ujli.23) sio

JgjLl jai jai jil J 1 laWg gjgl jwJ Ljis 10 Ssuiuoiiai iuiuie jui jll Ssgl aiwgl uolj jI i

EgJ) uSo Silw oSjIgSj (A gai

2u j1 pssu J uSsul (4) 0jJg - L3uusu (34) oJgbi (5o oJy S

（g））

.1jg j 1g0 g 1g j 1g j

L-Boxx jSjU gJ Fgai dSis EgJ)

la jy gao g o si So jai g Jus yj l u/g jui 0si Oalao 5jg jol Sim jy osiso L-Boxx jI Gj 0j yu

-ssj（11）oJus 1oo JuL-Bo

jsw L-Boxx dws yso .sisi .sglgag sssu wI cala jbs. cwi

lssjksjjb

Lwgs jwls jis Lalss Ss uol s 1u cjc. Jy jI Sgl awlgai ulgi olj li gai Si G Uaas dss Cg ygla ly js pksim Gg jiawlgali csj li xsiow oos Jo 66

Lgai Lai bii

uai ij (23) (jui So jai)

150JL

-0,1 mg/m

1 1

0

www.bosch-pt.com
