GAS 35 H AFC Professional - Aspirateur BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur eau et poussière
Marque	Bosch
Modèle	GAS 35 H AFC Professional
Tension nominale	220-240 V / 110 V (selon version)
Fréquence	50-60 Hz
Puissance absorbée nominale	1200 W (230 V) / 1000 W (110 V)
Puissance d'aspiration max	1380 W (230 V) / 1150 W (110 V)
Contenance brute de la cuve	35 L
Contenance nette (solides)	25 L
Contenance nette (liquides)	19 L
Volume du sac à poussière	19 L
Dépression max (aspirateur)	230 hPa (230 V) / 211 hPa (110 V)
Débit max (aspirateur)	36 L/s (129,6 m³/h)
Surface active du filtre plissé	0,5 m²
Classe de filtration	H (poussières nocives)
Poids (selon EPTA)	12,4 kg
Classe de protection	I (mise à la terre)
Indice de protection	IPX4 (aspirateur), IP55 (fiche Suisse)
Niveau de pression acoustique	69 dB(A) (70 dB(A) pour 110 V)
Niveau de puissance acoustique	83 dB(A)
Nettoyage automatique du filtre	AFC (Automatic Filter Cleaning) – toutes les 15 secondes
Fonction arrêt différé	15 secondes après arrêt de l'outil
Prise pour outil électroportatif	Avec contact de terre (max 2200 W / 750 W selon version)
Accessoires inclus	Tuyau d’aspiration, suceur sol, suceur droit, adaptateur, filtre plissé HEPA, sac jetable, sac-filtre de sécurité

FOIRE AUX QUESTIONS - GAS 35 H AFC Professional BOSCH

Comment utiliser le nettoyage automatique du filtre (AFC) ?

Le nettoyage automatique du filtre (AFC) est activé par défaut. Appuyez sur la touche AFC (9) pour l'activer ou le désactiver. Lorsqu'il est actif, le filtre plissé est nettoyé toutes les 15 secondes par des jets d'air, ce qui maintient la puissance d'aspiration. Le témoin LED (37) s'allume en vert lorsque l'AFC est activé.

Peut-on aspirer des liquides avec cet aspirateur ?

Oui, l'aspirateur est conçu pour aspirer des liquides ininflammables. Avant d'aspirer des liquides, retirez le sac jetable ou le sac-filtre de sécurité, placez les lèvres d'étanchéité sur le suceur pour sols et désactivez le nettoyage automatique du filtre (AFC). L'aspirateur s'arrête automatiquement lorsque le niveau maximum de remplissage est atteint (pour les liquides conducteurs).

Quelle est la classe de filtration de l'aspirateur ?

La classe de filtration est H, conformément à la norme CEI/EN 60335-2-69. Cela signifie qu'il peut aspirer des poussières nocives avec une valeur limite d'exposition inférieure à 0,1 mg/m³. Utilisez toujours un sac-filtre de sécurité ou un sac jetable avec le filtre plissé HEPA.

Comment remplacer le filtre plissé plat ?

Débranchez l'aspirateur. Dévissez les deux vis de sécurité (38), glissez la sécurité (19) vers le bas, puis ouvrez le couvre-filtre (39). Saisissez le filtre plissé (28) par les nervures et retirez-le. Nettoyez les résidus avec un chiffon humide. Placez le nouveau filtre en vérifiant son positionnement, puis refermez le couvre-filtre et revissez les vis.

Quels sont les accessoires disponibles pour cet aspirateur ?

Les accessoires incluent : sac-filtre de sécurité (réf. 2 607 432 050), sac jetable PE (2 607 432 051), filtre plissé plat PTFE/HEPA classe H (2 607 432 052). Vous pouvez également utiliser un tuyau antistatique en option.

Est-il possible de raccorder un outil électroportatif ?

Oui, l'aspirateur dispose d'une prise avec contact de terre (5) pour raccorder un outil électroportatif. Placez le sélecteur de mode sur le symbole de mise en marche/arrêt automatique. L'aspirateur se met en marche et s'arrête automatiquement avec l'outil, avec un délai de 15 secondes pour aspirer les résidus.

Quelles sont les précautions de sécurité à suivre ?

Ne jamais aspirer de matériaux contenant de l'amiante, de liquides inflammables ou de poussières chaudes/incandescentes. Toujours débrancher avant entretien. Utiliser un disjoncteur différentiel en environnement humide. Porter un équipement de protection lors de la maintenance car l'aspirateur peut contenir des poussières nocives.

Comment entretenir la cuve et les capteurs de niveau ?

Nettoyez régulièrement la cuve (1) avec un détergent non abrasif et laissez sécher. Les capteurs de niveau (40) doivent être nettoyés avec un chiffon doux pour garantir le bon fonctionnement de l'arrêt automatique en aspiration de liquides.

Quelle est la capacité du réservoir ?

La cuve a une contenance brute de 35 litres. La contenance nette est de 25 litres pour les solides et de 19 litres pour les liquides. Le sac à poussière a un volume de 19 litres.

Que faire en cas de baisse de puissance d'aspiration ?

Vérifiez que le tuyau d'aspiration n'est pas obstrué ou plié. Remplacez le sac jetable ou le sac-filtre de sécurité s'il est plein. Nettoyez ou remplacez le filtre plissé plat. Assurez-vous que le couvre-filtre est correctement fermé et que la partie supérieure de l'aspirateur est bien verrouillée. Vérifiez également le réglage du régulateur de puissance.

MODE D'EMPLOI GAS 35 H AFC Professional BOSCH

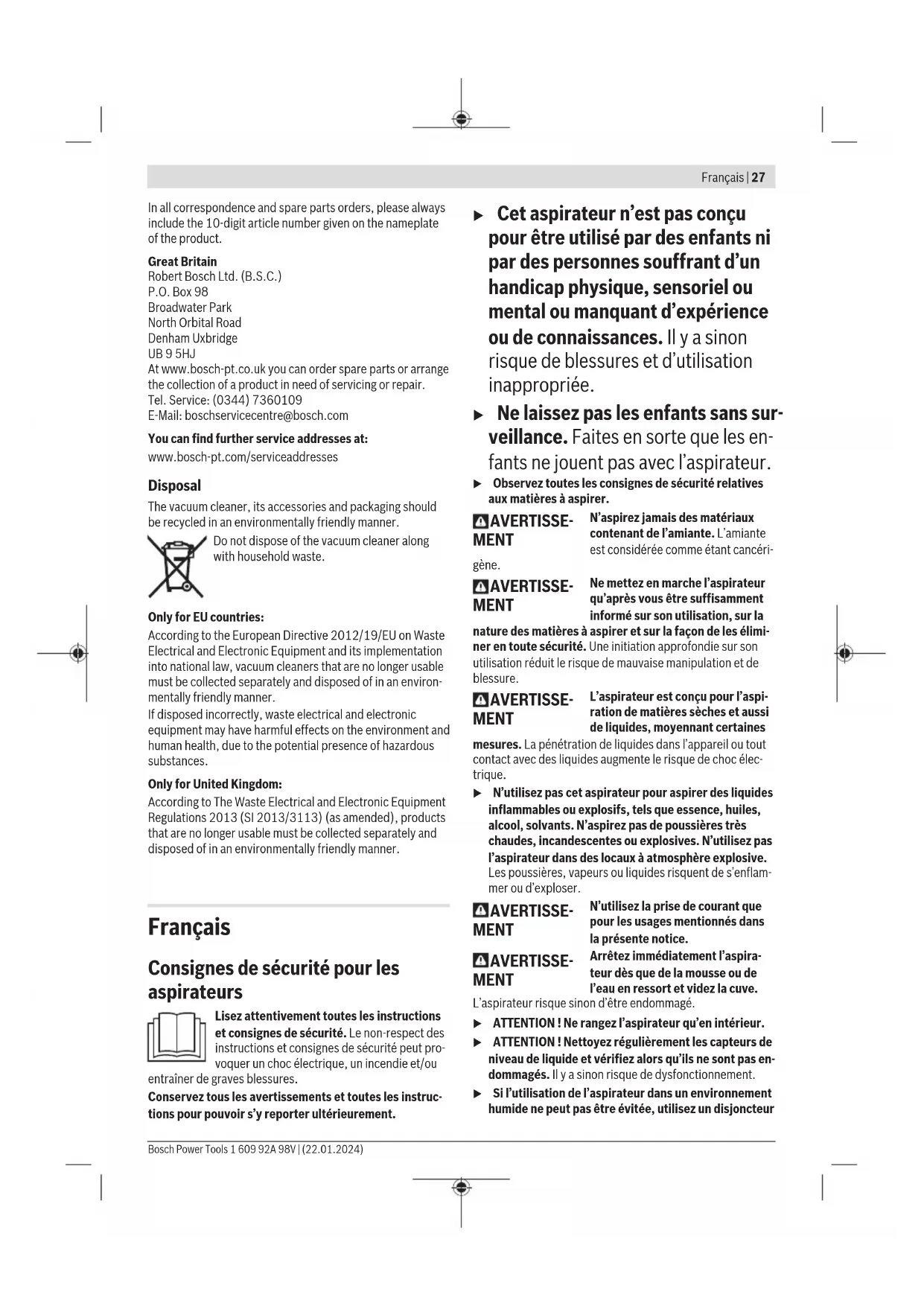

Consignes de sécurité pour les aspirateurs

Lisez attentivement toutes les instructions et consignes de sécurité. Le non-respect des instructions et consignes de sécurité peut provoquer un choc électrique, un incendie et/ou

entraîner de graves blessures.

Conservez tous les avertissements et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Cet aspirateur n'est pas conçu pour être utilisé par des enfants ni par des personnes souffrant d'un handicap physique, sensoriel ou mental ou manquant d'expérience ou de connaissances. Il y a sinon risque de blessures et d'utilisation inappropriée. Ne laissez pas les enfants sans surveillance. Faites en sorte que les enfants ne jouent pas avec l'aspirateur. Observez toutes les consignes de sécurité relatives aux matières à aspirer.

AVERTISSEMENT

N'aspirez jamais des matériaux contenant de l'amiante. L'amiante est considérée comme étant cancéri

gène.

AVERTISSEMENT

Ne mettez en marche l'aspirateur qu'après vous être suffisamment informé sur son utilisation, sur la

nature des matières à aspirer et sur la façon de les éliminer en toute sécurité. Une initiation approfondie sur son utilisation réduit le risque de mauvaise manipulation et de blessure.

AVERTISSEMENT

L'aspirateur est conçu pour l'aspiration de matières sèches et aussi de liquides, moyennant certaines

mesures. La pénétration de liquides dans l'appareil ou tout contact avec des liquides augmente le risque de choc électrique.

N'utilisez pas cet aspirateur pour aspirer des liquides inflammables ou explosifs, tels que essence, huiles, alcool, solvants. N'aspirez pas de poussières très chaudes, incandescentes ou explosives. N'utilisez pas l'aspirateur dans des locaux à atmosphère explosive. Les poussières, vapeurs ou liquides risquent de s'enflammer ou d'exploser.

AVERTISSEMENT

N'utilisez la prise de courant que pour les usages mentionnés dans la présente notice.

AVERTISSEMENT

Arrêtez immédiatement l'aspirateur dès que de la mousse ou de l'eau en ressort et videz la cuve.

L'aspirateur risque sinon d'être endommagé.

ATTENTION ! Ne rangez l'aspirateur qu'en intérieur. ATTENTION ! Nettoyez régulièrement les capteurs de niveau de liquide et vérifiez qu'ils ne sont pas endommagés. Il y a sinon risque de dysfonctionnement. Si l'utilisation de l'aspirateur dans un environnement humide ne peut pas être évitée, utilisez un disjoncteur

28 | Français

différentiel. L'utilisation d'un disjoncteur différentiel réduit le risque de choc électrique.

Avant chaque utilisation, vérifiez l'état de l'aspirateur, de la fiche et du cordon d'alimentation. N'utilisez pas l'aspirateur si des défauts sont constatés. N'ouvrez pas l'aspirateur vous-même. Confiez-le pour réparation à un professionnel qualifié utilisant seulement des pièces de rechange d'origine. Un aspirateur, un câble et/ou une fiche endommagés augmentent le risque d'un choc électrique. Veillez à ne pas écraser ou coincer le câble. Ne tirez pas sur le câble pour l'extraire de la prise électrique ou pour déplacer l'aspirateur. Un câble endommagé augmente le risque de choc électrique. Débranchez le cordon de la prise électrique avant de nettoyer l'aspirateur, d'effectuer des réglages, de changer d'accessoire ou de ranger l'aspirateur. Cette mesure de précaution prévient toute mise en marche intempestive de l'aspirateur. Veillez à bien aérer la zone de travail. Ne confiez la réparation de l'aspirateur qu'à un professionnel qualifié utilisant seulement des pièces de rechange d'origine. Ceci est indispensable pour préserver la sécurité de fonctionnement de l'aspirateur. ▷ Avec une utilisation de l'aspirateur dans des zones contenant des matières nuisibles à la santé, aspirez, essuyez ou étanchez l'extérieur de l'aspirateur avant de le sortir de la zone de danger. Toutes les parties de l'aspirateur sont alors considérées comme contaminées. Vous devez prendre toutes les mesures qui s'imposent pour éviter toute dissémination des matières nuisibles à la santé.

AVERTISSEMENT

L'aspirateur contient des poussières nuisibles à la santé. Confiez son vidage, son entretien et le re

trait du bac collecteur de poussière à un professionnel qualifié. Le port d'équipements de protection appropriés est obligatoire. N'utilisez l'aspirateur qu'avec le système de filtration complet et bien en place. Vous mettriez sinon votre santé en danger.

Avant de mettre en marche l'aspirateur, assurez-vous du bon état du tuyau d'aspiration. Laissez aussi le tuyau d'aspiration raccordé à l'aspirateur pour éviter que de la poussière ne parte involontairement. Vous risqueriez sinon d'aspirer de la poussière. Ne vous asseyez jamais sur l'aspirateur. Vous risqueriez d'endommager l'aspirateur. Soyez prudent lors de l'utilisation du cordon d'alimentation et du tuyau d'aspiration. Vous pourriez sinon mettre en danger d'autres personnes. Ne dirigez jamais un jet d'eau directement sur l'aspirateur pour le nettoyer. Toute pénétration d'eau à l'intérieur de la partie supérieure de l'aspirateur augmente le risque de choc électrique.

• Branchez l'aspirateur sur une prise électrique correctement reliée à la terre. La prise électrique et la rallonge doivent posséder un conducteur de mise à la terre.

Symboles

Les symboles suivants peuvent être importants pour l'utilisation de votre aspirateur. Veuillez mémoriser ces symboles et leur signification. Une bonne connaissance des symboles vous permettra d'utiliser l'aspirateur au mieux et en toute sécurité.

Symboles et leur signification

AVERTISSEMENT! Lisez attentivement toutes les instructions et consignes de sécurité. Le non-respect des instructions et consignes de sécurité peut provoquer un choc électrique, un incendie et/ou entraîner de graves blessures.

Aspirateur conforme à la classe de filtration H selon CEI/EN 60335-2-69 conçu pour l'aspiration à sec de poussières nuisibles à la santé avec une valeur limite d'exposition < 0,1 mg/m³

Si le texte de l'étiquette d'avertissement n'est pas dans votre langue, recouvrez l'étiquette par l'autocollant dans votre langue qui est fourni, avant de procéder à la première mise en service.

AVERTISSEMENT! L'aspirateur contient des poussières nuisibles à la santé. Confiez son vidage, son entretien et le retrait du bac collecteur de poussière à un professionnel qualifié. Le port d'équipements de protection appropriés est obligatoire. N'utilisez l'aspirateur qu'avec le système de filtration complet et bien en place. Vous mettriez sinon votre santé en danger.

max. 1 L-Boxx max. 15 kg

Ne clipsez pas plus d'un coffret L-BOXX.

Le poids du coffret L-BOXX et de son contenu ne doit pas dépasser 15 kg

N'accrochez pas l'aspirateur à un palan, un crochet de grue ou autre pour le transporter. L'aspirateur n'est pas grutable. Il y a alors risque de blessure et de dommage matériel.

Symboles et leur signification

Ne vous asseyez jamais sur l'aspirateur et ne l'utilisez pas comme marchepied ou tabouret. L'aspirateur risque de basculer et d'être endommagé. Il y a risque de blessure.

Mise en marche/arrêt automatique

Aspiration des poussières produites par les outils électroportatifs pendant leur utilisation

L'aspirateur se met en marche automatiquement et s'arrête de façon différée

Aspiration

Aspiration de poussières qui se sont déposées

15	Surveillance de débit pour un diamètre de tuyau de 15 mm

22	Surveillance de début pour un diamètre de tuyau de 22 mm

35	Surveillance de débit pour un diamètre de tuyau de 35 mm

Min/Max

Réglage en continu de la force d'aspiration :

Puissance d'aspiration maximale pour les applications générant beaucoup de poussière. Puissance d'aspiration réduite pour les applications générant peu de poussière et pour notamment réguler la force d'aspiration entre l'outil électroportatif raccordé et la surface de la pièce (p. ex. lors de ponçages).

Indication de la puissance maximale admissible de l'outil électroportatif raccordé (diffère selon les pays).

Symboles et leur signification

AFC

Nettoyage de filtre automatique (AFC = Automatic Filter Cleaning)

Description du produit et des prestations

Référez-vous aux illustrations qui se trouvent au début de la notice d'utilisation.

Utilisation conforme

L'aspirateur est conçu pour l'aspiration, le soufflage et la séparation de poussières sèches ininflammables, de liquides ininflammables et de mélanges eau-air.

L'aspirateur a été contrôlé conformément aux prescriptions relatives à l'aspiration de poussières et reconnu conforme à la classe de filtration H pour poussières sèches selon CEI/EN 60335-2-69.

Il est destiné aux applications professionnelles exigeantes, sur les chantiers, dans l'industrie et dans les ateliers selon CEI/EN 60335-2-69.

Pendant le fonctionnement, la prise de courant ne doit être utilisée que dans un environnement sec.

Éléments constitutifs

La numérotation des éléments se réfère à la représentation de l'aspirateur dans les pages graphiques.

(1) Cuve (2) Bouchon de raccord d'aspiration (3) Raccord pour tuyau d'aspiration (4) Fixation pour tuyau d'aspiration (5) Prise électrique pour outil électroportatif (6) Régulateur de débit (7) Sélecteur de mode de fonctionnement (8) Régulateur de puissance d'aspiration (9) Touche AFC (10) Poignée de transport (11) Fixation pour coffret L-BOXX (12) Partie supérieure de l'aspirateur (13) Attache de fermeture de la partie supérieure de l'aspirateur (14) Roue (15) Frein de roue pivotante (16) Roue pivotante (17) Fixe-câble

(18) Patte de fermeture du couvre-filtre (19) Sécurité de la patte de fermeture (20) Fixation pour tuyau d'aspiration (21) Fixation pour suceur droit/coude d'aspiration (22) Fixation pour suceur pour sols (23) Adaptateur d'aspiration (24) Coude d'aspiration (25) Tuyau d'aspiration (26) Sac-filtre de sécurité (27) Sac jetable (28) Filtre plissé plat de classe H (HEPA/PTFE) (29) Suceur droit

(30) Lèvre d'étanchéité (31) Bande à brosses (32) Suceur pour sols (33) Tube d'aspiration (34) Logement pour fixation de tuyau d'aspiration (35) Bouton poussoir (36) Orifice d'air secondaire (37) Témoin LED (38) Vis de sécurité (39) Couvre-filtre (40) Capteurs de niveau de remplissage

Caractéristiques techniques

Aspirateur eau et poussière GAS 35 H AFC GAS 35 H AFC
Référence		3 601 JC3 6.. 3 601 JC3 660
Tension nominale V 220-240 110
Puisance absorbée nominale W 1 200 1 000
Fréquence Hz 50-60 50-60
Contenance (brute) de la cuve I 35 35
Contenance (nette) de la cuve I 25 25
Contenance nette (liquides) I 19 19
Volume du sac à poussière I 19 19
Dépression maxiA)
- Aspirateur	hPa 230 211
- Turbine	hPa 254 242
Débit maxiA)
- Aspirateur	l/s	36
	m³/h	129,6
- Turbine	l/s	74
	m³/h	266,4
Puisance d'aspiration maxi	W 1 380 1 150
Surface active du filtré plissé	m²	0,5
Classe de filtration		H
Poids suivant EPTA-Procedure 01:2014	kg	12,4
Classe de protection		±/I
Indice de protection de l'aspirateur		IPX4
Indice de protection de la fiche du cordon d'alimentation (Suisse)		IP55

A) mesurée avec tuyau d'aspiration de 35 mm et de 3 m de longueur. Les données indiquées sont valables pour une tension nominale [U] de 230 V. Elles peuvent varier lorsque la tension diffère de cette valeur et sur certaines versions destinées à certains pays. Les valeurs peuvent varier selon le produit, les conditions d'utilisation et les conditions ambiantes. Pour plus d'informations, rendez-vous sur www.bosch-professional.com/wac.

Mise en marche/arrêt automatique

Tension nominale	Puisance maximale	Puisance minimale
230 V	2 200 W	100 W

Mise en marche/arrêt automatique

Tension nominale Puissance maximale Puissance minimale

Indication de la puissance maximale admissible de l'outil électroportatif raccordé. Pour les modèles vendus dans d'autres pays, ces valeurs peuvent différer. Référez-vous aux indications qui se trouvent sur la prise de l'aspirateur.

Informations sur le niveau sonore / les vibrations

Valeurs d'émissions sonores déterminées selon la norme EN 60335-2-69.

Le niveau de pression acoustique en dB(A) de l'aspirateur est de 69 dB(A) (70 dB(A) pour 110 V). Incertitude K = 1 dB(A). Le niveau de puissance acoustique est de 83 dB(A).

Portez un casque antibruit !

Valeurs globales de vibration a_h (somme vectorielle sur les trois axes) et incertitude K conformément à EN 60335-2-69 : a_h < 2,5 m/s², K = 1,5 m/s².

Montage

Débranchez le cordon de la prise électrique avant de nettoyer l'aspirateur, d'effectuer des réglages, de changer d'accessoire ou de ranger l'aspirateur. Cette mesure de précaution prévient toute mise en marche intempestive de l'aspirateur.

Montage de la fixation du tuyau d'aspiration (voir figure A)

Glissez fermement la fixation (4) pour tuyau d'aspiration par le haut dans les deux logements (34) jusqu'à ce qu'elle s'enclenche.

Montage du tuyau d'aspiration (voir figure B)

Retirez l'obturateur (2) du raccord d'aspiration (3).

Emboîtez le tuyau d'aspiration (25) sur le raccord (3) et tournez-le à fond dans le sens horaire.

Replacez toujours l'obturateur sur le raccord d'aspiration lorsque vous retirez le tuyau d'aspiration. Vous évitez ainsi que de la poussière sorte par l'orifice.

Remarque : lors de l'aspiration, le frottement de la poussière contre les parois du tuyau d'aspiration et de l'accessoire génère des charges électrostatiques pouvant donner lieu à des décharges électrostatiques plus ou moins gênantes pour l'utilisateur (selon les conditions environnantes et la sensibilité corporelle de chacun). Bosch recommande pour cette raison l'utilisation d'un tuyau d'aspiration antistatique (accessoire) pour l'aspiration de poussières fines et de matières sèches.

Montage des accessoires d'aspiration (voir figure C)

Le tuyau d'aspiration (25) est pourvu d'un système de clip-sage permettant le raccordement des accessoires d'aspiration (adaptateur d'aspiration (23), coude d'aspiration (24)).

Montage de l'adaptateur d'aspiration

• Emboîtez l'adaptateur d'aspiration (23) sur le tuyau d'aspiration (25) jusqu'à ce que les deux boutons-pression (35) du tuyau d'aspiration s'enclenchent de manière audible. - Pour retirer l'adaptateur, pressez les boutons-pression (35) vers l'intérieur et tirez.

Montage des suceurs et des tubes

• Enfichez le suceur coudé (24) sur le flexible d'aspiration (25) jusqu'au clic entre les doubles boutons-pression (35).
• Emboîtez ensuite l'accessoire d'aspiration souhaité (suceur pour sols, suceur droit, tube d'aspiration, etc.) sur le coude d'aspiration (24). - Pour retirer l'adaptateur ou le suceur, pressez les boutons-pression (35) vers l'intérieur et tirez.

Mise en place/retrait du sac jetable ou sac-filtre de sécurité (aspiration de matières sèches) (voir figures D1-D3)

Pour l'aspiration de matières sèches correspondant à la classe de filtration H, vous devez impérativement utiliser soit un sac jetable (27) soit un sac-filtre de sécurité (26). Les matières avec valeur limite d'exposition ≥ 1 mg/m³ (conformes à la classe de filtration L) peuvent être aspirées directement dans la cuve.

AVERTISSEMENT : L'aspirateur contient des poussières nuisibles à la santé. Confiez son vidage, son entretien et le re

trait du bac collecteur de poussière à un professionnel qualifié. Le port d'équipements de protection appropriés est obligatoire. N'utilisez l'aspirateur qu'avec le système de filtration complet et bien en place. Vous mettriez sinon votre santé en danger.

Mise en place d'un sac jetable

• Défaites les attaches (13) et retirez la partie supérieure de l'aspirateur (12).
• Insérez le sac jetable (27) dans la cuve (1) avec l'ouverture de remplissage orientée vers le haut. Tirez l'ouverture de remplissage au-dessus de la bride de raccordement jusqu'au renfoncement. - Faites en sorte que le sac jetable (27) épouse bien tout l'intérieur de la cuve (1). Rabattez le reste du sac jetable (27) au-dessus du bord de la cuve (1).
• Remettez en place la partie supérieure de l'aspirateur (12) et verrouillez les attaches (13).

Retrait et fermeture du sac jetable

- Obturez la cuve (1) avec le bouchon de raccord d'aspiration (2). - Défaites les attaches (13) et retirez la partie supérieure de l'aspirateur (12). Dégagez vers l'arrière le sac jetable plein (27) de la bride. - Obturez le sac jetable (27) hermétiquement sous l'ouverture de remplissage et du trou d'aération à l'aide de l'attache fournie. Retirez avec précaution le sac jetable (27) de la cuve (1), sans l'endommager. Veillez ce faisant à ce que le sac jetable ne frotte pas contre la bride ou contre d'autres objets proéminents ou saillants. - Nettoyez de temps en temps la cuve (1) au moyen d'un détergent non abrasif du commerce et laissez-la sécher.

Mise en place du sac-filtre de sécurité

• Défaites les attaches (13) et retirez la partie supérieure de l'aspirateur (12).
• Insérez le sac-filtre de sécurité (26) dans la cuve (1) avec l'ouverture de remplissage orientée vers le haut. Tirez l'ouverture de remplissage au-dessus de la bride de raccordement jusqu'au renforcement. - Faites en sorte que le sac plastique noir du sac-filtre de sécurité (26) épouse bien tout l'intérieur de la cuve (1). Assurez-vous que l'orifice de compensation de dépression se trouve dans la cuve. Rabattez le reste du sac plastique noir au-dessus du bord de la cuve (1).
• Remettez en place la partie supérieure de l'aspirateur (12) et verrouillez les attaches (13).

Retrait et fermeture du sac-filtre de sécurité

- Obturez la cuve (1) avec le bouchon de raccord d'aspiration (2). - Défaites les attaches (13) et retirez la partie supérieure de l'aspirateur (12). Dégagez vers l'arrière le sac-filtre de sécurité (26) de la bride. - Obturez l'ouverture du sac-filtre de sécurité en glissant la patte de fermeture au-dessus de l'ouverture. - Obturez le sac plastique noir hermétiquement avec les attaches fournies. - Retirez l'autocollant près de l'orifice de compensation de dépression et obturez l'orifice avec. - Retirez avec précaution le sac-filtre de sécurité obturé de la cuve (1), sans l'endommager. Veillez ce faisant à ce que le sac-filtre de sécurité ne frotte pas contre la bride ou contre d'autres objets proéminents ou saillants. - Nettoyez de temps en temps la cuve (1) au moyen d'un détergent non abrasif du commerce et laissez-la sécher.

Mise en place des lèvres d'étanchéité (aspiration de liquides) (voir figure E)

Remarque : Le respect des exigences pour le degré de perméabilité (classe de filtration H) n'a été attesté que pour l'aspiration de matières sèches.

• Retirez avec un outil approprié les bandes à brosses (31) du suceur pour sols (32).
• Positionnez les lèvres d'étanchéité (30) sur le suceur pour sols (32).

Remarque : Le côté structuré des lèvres d'étanchéité doit se trouver du côté extérieur.

Clipsage d'un coffret L-BOXX (voir figure F)

Pour ranger et transporter des accessoires de l'aspirateur et/ou un outil électroportatif, vous pouvez clipser un coffret L-BOXX sur la partie supérieure de l'aspirateur.

Clipsez le coffret L-BOXX sur les fixations (11).

Ne portez pas l'aspirateur par la poignée du coffret L-BOXX clipsé. La poignée du coffret L-BOXX n'est pas prévue pour supporter le poids de l'aspirateur. Il y a alors risque de blessure et de dommage matériel.

Utilisation

Débranchez le cordon de la prise électrique avant de nettoyer l'aspirateur, d'effectuer des réglages, de changer d'accessoire ou de ranger l'aspirateur. Cette mesure de précaution prévient toute mise en marche intempestive de l'aspirateur.

Lors de l'utilisation de l'aspirateur, veillez à ce que les roues pivotantes soient bloquées pour exclure toute mise en mouvement non voulue de l'aspirateur. Testez le bon fonctionnement du blocage des roues avant de mettre en marche l'aspirateur.

Mise en marche

Tenez compte de la tension secteur ! La tension du secteur doit correspondre aux indications se trouvant sur la plaque signalétique de l'aspirateur. Informez-vous sur les directives/lois en vigueur dans votre pays concernant l'exposition aux poussières nocives à la santé.

L'aspirateur peut être utilisé pour aspirer les matières suivantes : Poussières avec une valeur limite d'exposition < 0,1 mg/m³

N'utilisez jamais l'aspirateur dans des pièces ou locaux représentant des risques d'explosion.

Pour disposer de la capacité d'aspiration maximale, déroulez toujours complètement le tuyau d'aspiration (25) de la partie supérieure de l'aspirateur (12).

Aspiration de matières sèches

Aspiration de poussières déposées

• Placez le régulateur du débit d'air (6) dans la position qui correspond au diamètre du tuyau d'aspiration utilisé. - Pour mettre en marche l'aspirateur, placez le sélecteur de mode de fonctionnement (7) sur le symbole « Aspiration ». - Pour arrêter l'aspirateur, placez le sélecteur de mode de fonctionnement (7) sur le symbole « Arrêt ».

L'aspirateur est doté d'une surveillance de débit d'air. La surveillance de débit d'air est préréglée à une valeur de 20 m/s en mode « Aspiration », indépendamment de la position du régulateur de débit d'air (6).

Quand le débit d'air devient inférieur à cette valeur, par ex. en raison de la présence d'un bouchon de saletés dans le tuyau d'aspiration, d'un sac-filtre de sécurité plein ou d'un filtre plat colmaté, un signal d'alerte acoustique retentit. Dans un tel cas, arrêtez l'aspirateur et contrôlez-le comme indiqué à la section « Dépannage ».

Aspiration des poussières produites par les outils électroportatifs pendant leur utilisation (voir figure G).

Au cas où l'air sortant de l'appareil est directement rejeté dans la pièce, il est impératif de veiller à un taux de renouvellement d'air suffisant dans la pièce. Respectez les réglementations nationales en vigueur.

L'aspirateur dispose d'une prise électrique avec contact de mise à la terre (5). Celle-ci permet le raccordement d'un outil électroportatif externe. Tenez compte de la puissance de raccordement maximale admissible de l'outil électroportatif raccordé.

Afin de garantir une évacuation de poussières suffisante, le débit d'air doit rester supérieur au débit d'air minimum requis pour l'outil électroportatif raccordé à l'aspirateur.

Diamètre du tuyau Valeur de réglage du débit
35 mm 57,9 m	3/h
22 mm 41,2 m	3/h
15 mm 12,7 m	3/h

• Placez le régulateur du débit d'air (6) dans la position qui correspond au diamètre du tuyau d'aspiration utilisé. - Montez l'adaptateur d'aspiration (23). Raccordez l'adaptateur d'aspiration (23) à l'outil électroportatif.

Remarque : Lors d'une utilisation avec des outils électroportatifs caractérisés par une faible arrivée d'air dans le tuyau d'aspiration (scies sauteuses, ponceuses, etc.), il convient d'ouvrir l'orifice d'air secondaire (36) de l'adaptateur d'aspiration (23). Le nettoyage de filtre automatique ne peut sinon pas fonctionner correctement.

Pour cela, tournez la bague recouvrant l'orifice d'air secondaire (36), jusqu'à obtenir l'ouverture maximale.

- Pour activer la fonction de mise en marche/arrêt automatique de l'aspirateur, placez le sélecteur de mode de fonctionnement (7) sur le symbole « Mise en marche/arrêt automatique ».

Dans ce mode, le débit d'air est surveillé électroniquement en fonction de la position du régulateur (6). Si le réglage est correct, une évacuation suffisante des poussières est garantie.

- Pour mettre en marche l'aspirateur, mettez en marche l'outil électroportatif raccordé à la prise électrique (5). L'aspirateur se met automatiquement en marche. - Pour arrêter d'aspirer, éteignez l'outil électroportatif. Afin d'aspirer les restes de poussière qui se trouvent encore dans le tuyau d'aspiration, l'aspirateur continue de fonctionner encore 15 s avant de s'arrêter (fonction arrêt différé). - Pour arrêter l'aspirateur, placez le sélecteur de mode de fonctionnement (7) sur le symbole « Arrêt ».

Au cas où le signal d'avertissement sonore retentit, contrôlez l'aspirateur comme indiqué à la section « Dépannage ».

Aspiration de liquides.

N'utilisez pas cet aspirateur pour aspirer des liquides inflammables ou explosifs, tels que l'essence, les huiles, l'alcool, les solvants. N'aspirez pas de poussières très chaudes, incandescentes ou explosives. N'utilisez pas l'aspirateur dans des locaux à atmosphère explosive. Les poussières, vapeurs ou liquides risquent de s'enflammer ou d'exploser. N'utilisez pas l'aspirateur comme une pompe à eau. L'aspirateur est conçu pour aspirer des mélanges d'air et d'eau.

Remarque : Les exigences pour le degré de perméabilité (classe de filtration H) n'ont été attestées que pour l'aspiration de matières sèches.

Étapes préalables à l'aspiration de liquides

• Retirez le sac jetable (27) ou le sac-filtre de sécurité (26) qui se trouve éventuellement dans la cuve.

Remarque : Pour l'aspiration de mélanges eau-matières solides, utilisez un filtre à liquides (accessoire) permettant de séparer le liquide des matières solides. - Positionnez les lèvres d'étanchéité (30) sur le suceur pour sols (32). - Désactivez le nettoyage de filtre automatique (AFC).

Aspiration de liquides

Pour mettre en marche l'aspirateur, placez le sélecteur de mode de fonctionnement (7) sur le symbole « Aspiration ». L'aspirateur est équipé de détecteurs de niveau (40). Lorsque le niveau de remplissage maximum est atteint, l'aspirateur s'arrête. Placez le sélecteur de mode de fonctionnement (7) sur le symbole « Arrêt ».

Remarque : Lors de l'aspiration de liquides non conducteurs (émulsion de perçage, huiles, graisses, etc.), l'aspirateur ne s'arrête pas quand la cuve est pleine. Vérifiez en permanence le niveau de remplissage et videz la cuve à temps.

Au cas où le signal d'avertissement sonore retentit au cours de l'aspiration de liquides, la sécurité de fonctionnement de l'aspirateur n'est pas altérée. Vous ne devez rien entreprendre pour supprimer le dérangement.

- Pour arrêter l'aspirateur, placez le sélecteur de mode de fonctionnement (7) sur le symbole « Arrêt ». - Pour transporter l'aspirateur, vissez le bouchon (2) sur le raccord (3). - Videz la cuve (1).

Pour éviter la formation de moisissures après avoir aspiré des liquides :

• Retirez le filtre plissé plat (28) et laissez-le bien sécher.
• Retirez la partie supérieure de l'aspirateur (12), ouvrez le couvre-filtre (39) et laissez les deux bien sécher.

Nettoyage automatique du filtre (voir figure H)

Lorsque le nettoyage automatique du filtre (AFC = Automatic Filter Cleaning) est actif, le filtre plissé plat (28) est nettoyé toutes les 15 secondes par des jets d'air (bruit de pulsation).

Activez le dispositif de nettoyage du filtre chaque fois que la capacité d'aspiration n'est plus suffisante.

Une utilisation régulière du nettoyage de filtre prolonge la durée de vie du filtre.

Pour prolonger au maximum la durée de vie du filtre, ne désactivez le nettoyage de filtre automatique que si cela est juste nécessaire (p. ex. pour l'aspiration de liquides ou en cas d'utilisation d'un sac-filtre de sécurité).

Un filtre plissé encrassé en surface reste entièrement fonctionnel. Il n'est pas nécessaire de nettoyer manuellement le filtre plissé plat en le tapotant ou en soufflant dessus, cela risquerait même de l'endommager.

Remarque : L'aspirateur est fourni avec le nettoyage de filtre automatique activé.

Le nettoyage de filtre automatique (AFC) ne peut être désactivé/activé que quand l'aspirateur est en marche.

• Désactivation du nettoyage de filtre AFC

Actionnez la touche AFC (9).

Le témoin LED (37) s'éteint.

• Activation du nettoyage de filtre AFC

Actionnez la touche AFC (9).

Le témoin LED (37) s'allume en vert.

Entretien et Service après-vente

Maintenance et nettoyage

Débranchez le cordon de la prise électrique avant de nettoyer l'aspirateur, d'effectuer des réglages, de changer d'accessoire ou de ranger l'aspirateur. Cette mesure de précaution prévient toute mise en marche intempestive de l'aspirateur. Toujours tenir propres l'outil électroportatif ainsi que les fentes de ventilation afin d'obtenir un travail impeccable et sûr.

Dans le cas où il s'avère nécessaire de remplacer le câble d'alimentation, confiez le remplacement à Bosch ou à une sta

tion de service après-vente agréée pour outillage Bosch afin de ne pas compromettre la sécurité.

Pour la maintenance et le nettoyage de l'aspirateur, portez un masque de protection de type FFP2 ou plus et des vêtements de protection à usage unique conformes à la réglementation en vigueur. Seules des personnes qualifiées disposant d'une attestation de compétence sont habilitées à effectuer la maintenance et le nettoyage.

Le corps de l'aspirateur doit être aspiré soigneusement puis essuyé avec un chiffon humide ou bien recouvert d'une enveloppe hermétique avant de quitter la zone dangereuse avec l'aspirateur. Toutes les parties de l'aspirateur doivent être considérées comme contaminées lorsque vous venez de quitter une zone dangereuse et doivent à ce titre faire l'objet de mesures appropriées. Toutes les parties/pieces pas suffisamment bien nettoyées lors des opérations de maintenance/réparation doivent être mises au rebut (dans des sacs hermétiques).

Pour les travaux d'entretien à effectuer par l'utilisateur, il convient de veiller à ne pas mettre en danger le personnel d'entretien ou d'autres personnes lors du démontage, du nettoyage et de l'entretien. Avant de procéder au démontage, il est recommandé de nettoyer l'aspirateur afin de prévenir des dangers éventuels. La maintenance inclut les opérations décrites au chapitre Montage. Veillez à une bonne aération de la pièce dans laquelle l'aspirateur va être démonté. Pendant les travaux d'entretien, portez des équipements de protection individuelle.

Une fois les travaux de maintenance terminés, nettoyez le lieu de travail.

Un contrôle technique, incluant notamment un contrôle de l'état du filtre, de l'étanchéité de l'aspirateur et du fonctionnement correct du dispositif de contrôle, doit être effectué au moins une fois par an par le fabricant ou par une personne qualifiée.

Il convient en plus de vérifier au moins une fois par an l'efficacité du filtre selon la norme EN 60335-2-69, 22.AA.201.2.

Les législations nationales en vigueur peuvent éventuellement obliger à procéder à des contrôles plus fréquents.

Si le filtre est reconnu comme devenu inefficace, remplacez-le et refaites le contrôle.

Retrait/changement du filtre plissé plat (voir figures I1-I2)

Le pouvoir aspirant dépend de l'état du filtre. Il est donc important de nettoyer régulièrement le filtre.

Remplacez le filtre plissé plat (28) dès qu'il est endommagé.

• Dévissez les deux vis de sécurité (38) et glissez la sécurité (19) de la patte de fermeture vers le bas. Tirez sur la patte de fermeture (18) et ouvrez le couvre-filtre (39). Saisissez le filtre plissé plat (28) au niveau des nervures et sortez-le par le haut.
• Retirez la poussière et les saletés qui tombent sur le bord du couvre-filtre (39) lors du retrait du filtre plissé plat (28) avec un chiffon humide.

Mettez en place un filtre plissé neuf ou le filtre plissé nettoyé (28) en veillant à son positionnement correct. Refermez le couvre-filtre (39) (doit s'enclencher de manière audible). Ramenez la sécurité (19) de la patte de fermeture dans sa position d'origine en la poussant vers le haut et serrez les deux vis de sécurité (38).

Nettoyage de la cuve

Nettoyez de temps en temps la cuve (1) au moyen d'un détergent non abrasif du commerce et laissez-la sécher.

Nettoyage des capteurs de niveau (voir figure J)

Nettoyez de temps en temps les capteurs de niveau (40).

• Défaites les attaches de fermeture (13) et retirez la partie supérieure de l'aspirateur (12).
• Nettoyez les capteurs de niveau (40) au moyen d'un chiffon doux.
• Remettez en place la partie supérieure de l'aspirateur (12) et fermez les fermetures (13).

Rangement et transport (voir figure K)

Pour ménager votre dos, ne soulevez pas l'aspirateur sans avoir préalablement retiré le sac jetable / sac-filtre de sécurité ou vidé le liquide contenu dans la cuve. Enroulez le câble d'alimentation secteur autour du fixe-câble (17). Placez les accessoires dans les fixations prévues : tubes d'aspiration (33) dans les fixations (20), suceur droit (29) dans la fixation (21), suceur pour sols (32) dans la fixation (22). Ouvrez les élastiques de la fixation de tuyau d'aspiration (4) et enroulez le tuyau d'aspiration (25) autour de la partie supérieure de l'aspirateur, en le faisant passer dans la fixation (4). Remettez en place les élastiques. Ne portez l'aspirateur que par la poignée (10). Rangez l'aspirateur dans un local sec et assurez-vous qu'il ne puisse pas être utilisé par une personne non autorisée. Bloquez les roues pivotantes (16) en actionnant le frein (15).

Dépannage

En présence d'un dysfonctionnement (par ex. déchirement du filtre), arrêtez aussitôt l'aspirateur. Suppri

mez la cause du dysfonctionnement avant de remettre en marche l'aspirateur.

Attention ! L'aspirateur contient des poussières nuisibles à la santé. Observe toutes les consignes de sécurité de cette notice d'utilisation.

Problème Remède

La turbine d'aspiration ne fonctionne pas.	- Contrôlez le cable d'alimentation et son connecteur, la prise électrique et les cap-teurs de niveau (40).
	Le sélecteur de mode de fonctionnement (7) seTrouve sur « Mise en marche/arrêt automatique ».
	- Placez le sélecteur de mode de fonctionnement (7) sur le symbole « Aspiration » ou mettez en marche l'outil électroportatif raccordé à la prise (5).
La turbine d'aspiration s'arrête.	- Videz la cuve (1).
La turbine d'aspiration ne fonctionne plus après le vidage de la cuve.	- Arrêtez l'aspirateur, attendez 5 secondes puis remettez-le en marche.
	- Nettoyez les capteurs de niveau (40) et l'espace entre les capteurs de niveau (40) avec une Brosse.
Le pouvoir aspirant diminue.	- Débouchez la buse d'aspiration, le tube d'aspiration (33), le tuyau d'aspiration (25) ou le filtre plissé plat (28).
	- Remplacez le sac jetable (27) ou le sac-filtre de sécurité (26).
	- Emboîtez correctement le couvre-filtre (39).
	- Remettez en place correctement la partie supérieure de l'aspirateur (12) et verrouillez les attaches de fermeture (13).
	- Remplacez le filtre plissé plat (28).
Rejet de poussières lors de l'aspiration	- Vérifiez si le filtre plissé plat (28) est bien en place.
	- Remplacez le filtre plissé plat (28).
L'arrêt automatique (aspiration de liquides) ne fonctionne pas.	- Nettoyez les capteurs de niveau (40) et l'espace entre les capteurs de niveau (40) avec une Brosse.
	L'arrêt automatique ne fonctionne pas dans le cas de liquides conducteurs ou de formation de mousse.
	- Contrôlez régulièrement le niveau de replissage.

Problème Remède

Un signal d'advertisement sonore tèntit.	Une puissance d'aspiration trop faible a été réglée.
	- Placez le régulateur (8) sur une valeur plus élevé.
	Un diamètre de tuyau erroné a été sélectionné.
	- Placez le régulateur du débit d'air (6) dans la position qui correspond au diamètre du tuyau d'aspiration utilisé.
	Tuyau d'aspiration (25) obturé ou trop coudé.
	- Débouchez le tuyau ou supprimez le coude.
	Sac jetable/sac-filtre de sécurité plein.
	- Remplacez le sac jetable (27) ou le sac-filtre de sécurité (26).
	Filtre plissé plat (28) encrassé.
	- Nettoyez le filtre plissé plat ou remplacez-le si nécessaire.
	Débit d'air insuffisant pour l'outil electroportatif raccordé.
	- Ouvrez l'orifice d'air secondaire (36) de l'adaptateur d'aspiration (23) : tournez la bague recouvrant l'orifice d'air secondaire jusqu'à obtenir l'ouverture maximale.
	- Si existant : Ouvrez l'orifice d'air secondaire de l'outil electroportatif.
	Dysfonctionnement de l'électronique de surveillance.
	- Consultez un ServiceAprès-Venteagréepour outillage Bosch.
Le nettoyage de filtre automatique ne fonctionne pas.	- Activez le nettoyage de filtre automatique (actionnez la touche AFC (9)).
	- Raccordez le tuyau d'aspiration (25).
Le nettoyage de filtre automatique ne peut pas être désactivé.	- Consultez un ServiceAprès-Venteagréepour outillage Bosch.
Le nettoyage de filtre automatique ne peut pas être activé.	- Consultez un ServiceAprès-Venteagréepour outillage Bosch.

Accessoires

	Référence d'accessoire
Sac-filtre de sécurité 2 607 432 050
Sac jetable (PE) (aspiration de ma-tières sèches/liquides)	2 607 432 051
Filtre plissé plat PTFE/HEPA, classe de filtration H	2 607 432 052

Service après-vente et conseil utilisateurs

Notre Service après-vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouvez des vues éclatées et des informations sur les pièces de rechange sur le site :

www.bosch-pt.com

L'équipe de conseil utilisateurs Bosch se tient à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.

Pour toute commande de renseignement ou toute commande de pièces de rechange, précisez impérativement la référence à 10 chiffres figurant sur l'étiquette signalétique du produit.

France

Réparer un outil Bosch n'a jamais été aussi simple, et ce, en moins de 5 jours, grâce à SAV DIRECT, notre formulaire de retour en ligne que vous trouvez sur notre site internet www.bosch-pt.fr à la rubrique Services. Vous y trouvez

également notre boutique de pièces détachées en ligne où vous pouvez passer directement vos commandes.

Vous êtes un utilisateur, contactez : Le Service Clientèle Bosch Outillage Électroportatif

Tél. : [phone] (Numéro non surtaxé au prix d'un appel local)

E-Mail : [e-mail]

Vous êtes un revendeur, contactez :

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cedex

Tél. : [phone]

E-Mail : [e-mail]

Vous trouverez d'autres adresses du service après-vente sous :

Élimination des déchets

Les aspirateurs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Ne jetez pas l'aspirateur avec les ordures ménagères !

Seulement pour les pays de l'UE :

Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques et sa mise en vigueur conformément aux législations nationales, les aspirateurs dont on ne peut plus se servir doivent être mis de côté et déposés dans un centre de collecte et de recyclage respectueux de l'environnement.

En cas de non-respect des consignes d'élimination, les déchets d'équipements électriques et électroniques peuvent avoir un impact négatif sur l'environnement et la santé des personnes du fait des substances dangereuses qu'ils contiennent.

Valable uniquement pour la France :

Cet appareil et ses accessoires se recyclent.

À déposer en déchèterie.

Points de collecte sur www.quefairedemesdechets.fr

35 mm 57,9 m	3/t
22 mm 41,2 m	3/t
15 mm 12,7 m	3/t

Les opérations de réparation doivent être effectuées dans l'ordre.

35 mm 57,9 m	3/t
22 mm 41,2 m	3/t
15 mm 12,7 m	3/t

• Régler le régulateur de volume d'air (6) sur le diamètre de tuyau utilisé.
• Monter l'adaptateur d'aspiration (23).
• Insérer l'adaptateur d'aspiration (23) dans la douille d'aspiration de l'outil électrique.

Remarque : lors de travaux avec des outils électriques qui aspirent de l'air dans le tuyau d'aspiration (par exemple, scies sauteuses et ponceuses), l'ouverture d'air supplémentaire (36) de l'adaptateur d'aspiration (23) doit être ouverte. Ceci est absolument nécessaire pour que le nettoyage automatique du filtre fonctionne sans problème. Pour ce faire, tournez la bague sur l'ouverture d'air supplémentaire (36) jusqu'à l'ouverture maximale.

230V 2200W 100W

110V 750W 100W

Problème Hibaelhárítas

(3) Siiu oui jui gj j (2) u gj

(1) ab#g#d#ab## (27) ##j#j# j#go o#i

-### ## ### (59) ##j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# jj# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# j# JJ# #J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# JJ# #J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# S### ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## #J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# JJ# ## # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # J# ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## # J# ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## #J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## #J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# JJ# #J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## #J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# JJ# #J# J# J# J# J# J# J# J# J# J# ## ## ## ## ## ## ## ## # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # JJ# ## ## ## ## ## ## # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # J# ## ## ## # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # J# # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # 0J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# ## ## ## # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # J# ## ## # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # J# ## ## ## # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # J# ## ## ## # # # # # # # # # # # # # # # # # # # # # # # # # J# ## ## ## # # # # # # # # # # # # # # # # J# ## ## ## # # # # # # # # # J# ## ## ## # J# ## ## # J# ## # J# ## # J# ## # J# ## # J# ## # J# ## # J# ## # J# ## # J# ## # J# ## # J# ## # J# ## # J# ## # J# ## # J# ## # J# ## # J# ## # J# ## # J# ## # J# ## # J# ## # J# ## # J# ## # J# ## # J# ## # J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J # J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# J# I J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J L J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J J K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f f e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E # E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E## E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E### E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E% E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E# E#

Jgjg jy J 1s J gS d "Ld]jg"uBg Lb0 Jn g uS golal .Jai

Jg jj Jg g Ss oog （Ggai d sEg）JL

4.3.1.2.1.2.1.2.1.2.1.2.1.2.1.2.1.2.1.2.1.2.1.2.1.2.1.2.1.2.1.2.1.2.1.2.1.2.1.2.1.2.1.2.1.2.1.2.1.2.1.2.1.

（3）Siiw ojjds

-12 (2) 1jw j

.aaS aaij1j (1)da

j u So jI u y Jg Jg w jI s ggs

-1g g jgjg

-（1

Lglgdu 39) ju

308|w

1

2607 432 051	(j)/(s) (PE) dIJ j sss	2607 432 050	2607 432 050
2607 432 051	(j)/(s) (PE) dIJ j sss	2607 432 050	2607 432 050

PTFE/Hepa 1
