GAS 35 H AFC Professional - Støvsuger BOSCH - Gratis brugsanvisning og manual

Produkttype	Vand- og støvsuger
Mærke	Bosch
Model	GAS 35 H AFC Professional
Mærkespænding	220-240 V / 110 V (afhænger af version)
Frekvens	50-60 Hz
Nominel optaget effekt	1200 W (230 V) / 1000 W (110 V)
Maks. sugeeffekt	1380 W (230 V) / 1150 W (110 V)
Bruttovolumen af beholder	35 L
Nettoindhold (fast stof)	25 L
Nettoindhold (væske)	19 L
Støvposevolumen	19 L
Maks. undertryk (støvsuger)	230 hPa (230 V) / 211 hPa (110 V)
Maks. luftstrøm (støvsuger)	36 L/s (129,6 m³/t)
Aktivt overfladeareal af plisseret filter	0,5 m²
Filtreringsklasse	H (skadeligt støv)
Vægt (ifølge EPTA)	12,4 kg
Beskyttelsesklasse	I (jordforbindelse)
Beskyttelsesgrad	IPX4 (støvsuger), IP55 (schweizisk stik)
Lydtryksniveau	69 dB(A) (70 dB(A) for 110 V)
Lydeffektniveau	83 dB(A)
Automatisk filterrensning	AFC (Automatic Filter Cleaning) – hvert 15. sekund
Forsinket stopfunktion	15 sekunder efter værktøjets stop
Stik til elværktøj	Med jordforbindelse (maks. 2200 W / 750 W afhænger af version)
Medfølgende tilbehør	Sugeslange, gulvmundstykke, fugemundstykke, adapter, plisseret HEPA-filter, engangspose, sikkerhedsfilterpose

Ofte stillede spørgsmål - GAS 35 H AFC Professional BOSCH

Hvordan bruger jeg den automatiske filterrensning (AFC)?

Den automatiske filterrensning (AFC) er som standard aktiveret. Tryk på AFC-knappen (9) for at aktivere eller deaktivere den. Når den er aktiv, renses plisseringsfilteret hvert 15. sekund med luftstød, hvilket opretholder sugeeffekten. LED-indikatoren (37) lyser grønt, når AFC er aktiveret.

Kan man suge væsker med denne støvsuger?

Ja, støvsugeren er designet til at suge ikke-brændbare væsker. Før sugning af væsker skal du fjerne engangsposen eller sikkerhedsfilterposen, placere tætningslæberne på gulvmundstykket og deaktivere den automatiske filterrensning (AFC). Støvsugeren stopper automatisk, når det maksimale fyldningsniveau er nået (for ledende væsker).

Hvad er støvsugerens filtreringsklasse?

Filtreringsklassen er H i henhold til standarden CEI/EN 60335-2-69. Det betyder, at den kan suge skadeligt støv med en eksponeringsgrænseværdi under 0,1 mg/m³. Brug altid en sikkerhedsfilterpose eller en engangspose sammen med HEPA-plisseringsfilteret.

Hvordan udskifter jeg det flade plisseringsfilter?

Tag stikket ud af støvsugeren. Skru de to sikkerhedsskruer (38) af, skub sikkerheden (19) nedad, og åbn derefter filterdækslet (39). Grib plisseringsfilteret (28) i ribberne og træk det ud. Rengør rester med en fugtig klud. Sæt det nye filter i, kontroller positioneringen, luk derefter filterdækslet og skru skruerne i igen.

Hvilket tilbehør er tilgængeligt til denne støvsuger?

Tilbehøret omfatter: sikkerhedsfilterpose (ref. 2 607 432 050), PE-engangspose (2 607 432 051), fladt plisseringsfilter PTFE/HEPA klasse H (2 607 432 052). Du kan også bruge en antistatisk slange som tilvalg.

Er det muligt at tilslutte et elværktøj?

Ja, støvsugeren har et stik med jordforbindelse (5) til at tilslutte et elværktøj. Sæt funktionsvælgeren på symbolet for automatisk tænd/sluk. Støvsugeren starter og stopper automatisk med værktøjet med en forsinkelse på 15 sekunder for at suge rester.

Hvilke sikkerhedsforanstaltninger skal følges?

Sug aldrig materialer, der indeholder asbest, brændbare væsker eller varme/glødende støv. Tag altid stikket ud før vedligeholdelse. Brug en fejlstrømsafbryder i fugtige omgivelser. Bær beskyttelsesudstyr under vedligeholdelse, da støvsugeren kan indeholde skadeligt støv.

Hvordan vedligeholder jeg beholderen og niveausensorerne?

Rengør jævnligt beholderen (1) med et ikke-slibende rengøringsmiddel og lad den tørre. Niveausensorerne (40) skal rengøres med en blød klud for at sikre korrekt funktion af automatisk stop ved væskesugning.

Hvad er tankens kapacitet?

Beholderen har et bruttovolumen på 35 liter. Nettovolumen er 25 liter for fast stof og 19 liter for væske. Støvposen har et volumen på 19 liter.

Hvad gør jeg, hvis sugeeffekten falder?

Kontrollér, at sugeslangen ikke er blokeret eller bøjet. Udskift engangsposen eller sikkerhedsfilterposen, hvis den er fuld. Rengør eller udskift det flade plisseringsfilter. Sørg for, at filterdækslet er korrekt lukket, og at støvsugerens øverste del er ordentligt låst. Kontrollér også indstillingen af effektregulatoren.

BRUGSANVISNING GAS 35 H AFC Professional BOSCH

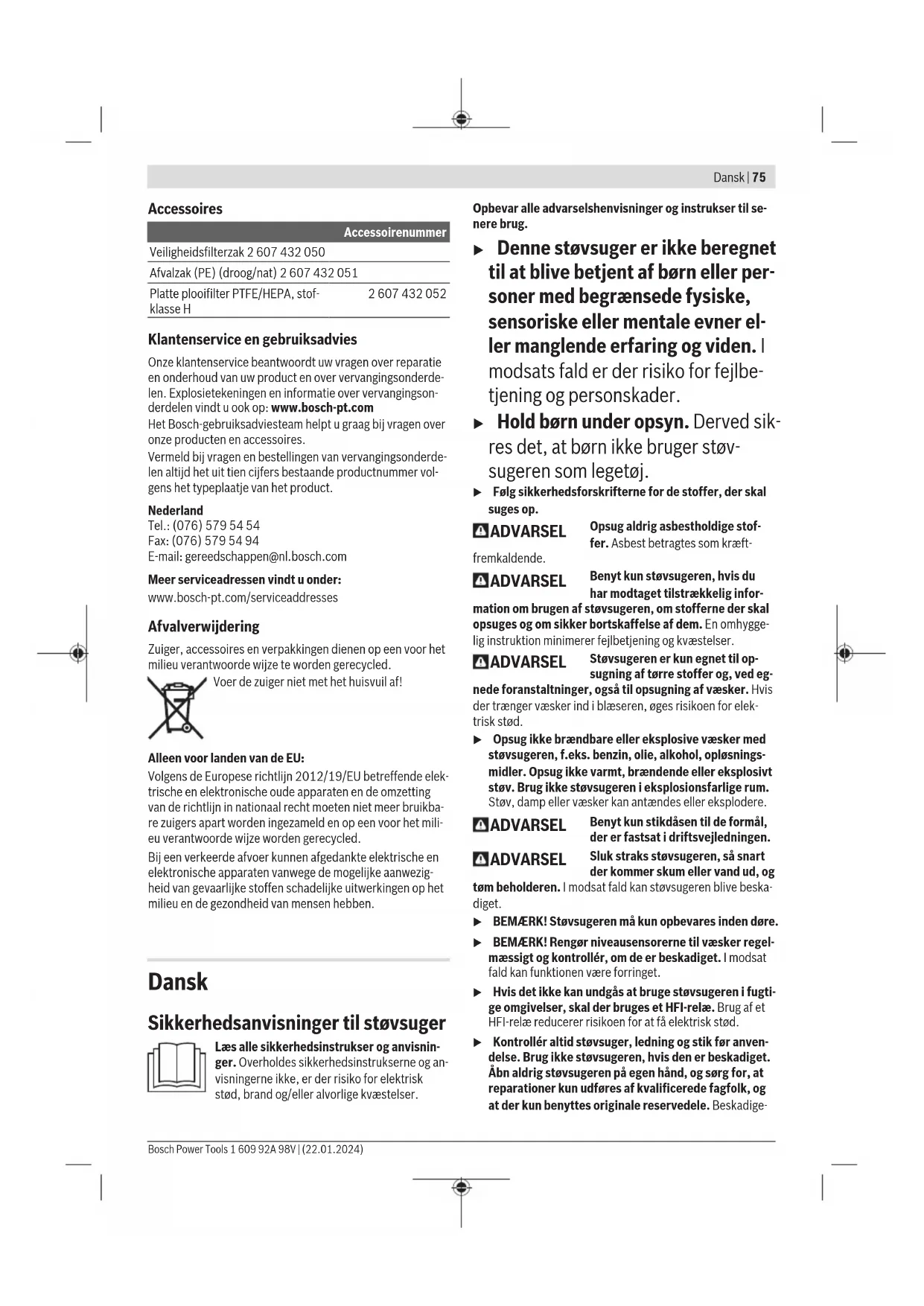

Sikkerhedsanvisninger til støvsuger

Læs alle sikkerhedsinstrukser og anvisninger. Overholdes sikkerhedsinstrukserne og anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Denne støvsuger er ikke beregnet til at blive betjent af børn eller personer med begrænsede fysiske, sensoriske eller mentale evner eller manglende erfaring og viden. I modsat fald er der risiko for fejlbetjening og personskader.

Hold børn under opsyn. Derved sikres det, at børn ikke bruger støvsugeren som legetøj.

Følg sikkerhedsforskrifterne for de stoffer, der skal suges op.

ADVARSEL

Opsug aldrig asbestholdige stoffer. Asbest betragtes som kræftfremkaldende.

fremkaldende.

ADVARSEL

Benyt kun støvsugeren, hvis du har modtaget tilstrækkelig information.

Information om brugen af støvsugeren, om stofferne der skal opsuges, og om sikker bortskaffelse af dem. En omhyggelig instruktion minimerer fejlbetjening og kvæstelser.

Støvsugeren er kun egnet til opsugning af tørre stoffer og, ved egnede foranstaltninger, også til opsugning af væsker. Hvis der trænger væsker ind i blæseren, øges risikoen for elektrisk stød.

Støvsugeren er kun egnet til opsugning af tørre stoffer og, ved brug af

ADVARSEL

Benyt kun støvsugeren til de formål, der er fastsat i driftsvejledningen.

ADVARSEL

Sluk straks støvsugeren, så snart der kommer skum eller vand ud, og

tøm beholderen. I modsat fald kan støvsugeren blive beskadiget.

BEMÆRK! Støvsugeren må kun opbevares indendørs. BEMÆRK! Rengør niveausensorerne til væsker regelmæssigt og kontroller, om de er beskadiget. I modsat fald kan funktionen være forringet. Hvis det ikke kan undgås at bruge støvsugeren i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød. Kontroller altid støvsuger, ledning og stik før anvendelse. Brug ikke støvsugeren, hvis den er beskadiget. Åbn aldrig støvsugeren på egen hånd, og sørg for, at reparationer kun udføres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Beskadigede

76 | Dansk

støvsugere, ledninger og stik øger risikoen for elektrisk stød.

Det er ikke tilladt at køre hen over eller klemme ledningen. Træk ikke i ledningen for at få stikket ud af stikkontakten eller for at bevæge støvsugeren. Beskadigede ledninger øger risikoen for elektrisk stød. Træk stikket ud af stikkontakten, før du vedligeholder eller rengør støvsugeren, foretager indstillinger, skifter tilbehørsdele eller stiller støvsugeren til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af støvsugeren. Sørg for god udluftning på arbejdspladsen. Sørg for, at reparationer på støvsugeren kun udføres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig sikkerhed i forbindelse med støvsugeren. Hvis du har brugt støvsugeren i områder med sundhedsskadelige stoffer, skal du suge, tørre eller vaske det udvendige af støvsugeren af, før du fjerner den fra det pågældende område. Alle dele af støvsugeren skal betragtes som forurenet, og du skal træffe nødvendige foranstaltninger for at sikre, at de sundhedsskadelige stoffer ikke kan spredes.

ADVARSEL Støvsugeren indeholder sundhedsfarligt støv. Sørg for, at tømning

og vedligeholdelsesforløb, herunder bortskaffelse af støvbeholderen, kun udføres af fagfolk. Egnet beskyttelsesudstyr er nødvendigt. Brug ikke støvsugeren uden fuldstændigt og korrekt isat filtersystem. I modsat fald udsætter du dig for sundhedsrisici.

Kontroller før ibrugtagning, at sugeslangen er i orden. Lad herunder sugeslangen være monteret på støvsugeren, så der ikke sker utilsigtet udslip af støv. I modsat fald er der risiko for indånding af støv. Brug ikke støvsugeren som siddemøbel. Du kan komme til at beskadige støvsugeren. Vær forsigtig med netledningen og sugeslangen. De kan udgøre en risiko for andre personer. Rengør ikke støvsugeren med en direkte vandstråle. Indtrængning af vand i støvsugerens overdel øger risikoen for elektrisk stød. Slut støvsugeren til et korrekt jordet strømnet. Stik og forlængerkabel skal være udstyret med beskyttelsesleder.

Symboler

Følgende symboler kan have betydning for brugen af støvsugeren. Vær opmærksom på symbolerne, og overhold dem. En rigtig forståelse af symbolerne er med til at sikre en god og sikker brug af støvsugeren.

ADVARSEL! Læs alle sikkerhedsinstrukser og anvisninger. Hvis sikkerhedsinstrukserne og anvisningerne ik

ke overholdes, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Støvsuger i støvklasse H. IEC/EN 60335-2-69 til tørsugning af sundhedsfarligt støv med en eksponeringsgrænseværdi < 0,1 mg/m³

Hvis teksten på advarselsskiltet ikke er på dit landets sprog, skal du klæbe den medleverede etiket på dit sprog over den før ibrugtagning.

ADVARSEL! Støvsugeren indeholder sundhedsfarligt støv. Sørg for, at tømnings- og vedligeholdelsesforløb, herunder bortskaffelse af støvbeholderen, kun udføres af fagfolk. Egnet beskyttelsesudstyr er nødvendigt. Brug ikke støvsugeren uden fuldstændigt og korrekt isat filtersystem. I modsat fald udsætter du dig for sundhedsrisici.

max. 1L-Boxx max. 15 kg

Klik maksimalt L-Boxx på.

Vægten af L-Boxx og indhold må ikke overstige 15 kg.

Hæng ikke støvsugeren i en krankrog, f.eks. i forbindelse med transport. Støvsugeren må ikke løftes/transporteres med kran. Der er fare for kvæstelser og beskadigelse.

Brug ikke støvsugeren som siddemøbel, stige eller trin. Støvsugeren kan vælte og blive beskadiget. Der er risiko for at komme til skade.

Start-/stop-automatik

Opsugning af udviklet støv fra kørende elværktøj. Støvsugeren tændes automatisk og slukkes igen med tidsforsinkelse.

①

Sluk

Støvsugning: opsugning af aflejret støv.

Angivelse af den tilladte tilslutningseffekt for det tilslutte dei-veerktj (landespeci- fik)

AFC	Automatis filterrengöring (AFC = Automatic Filter Cleaning)

Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen.

Beregnet anvendelse

Støvsugeren er beregnet til opfangning, opsugning, transport og udskilning af ikke-brændbart tørt støv, ikke-brændbare væsker og en vand-luft-blanding.

Støvsugeren er testet støvteknisk og opfylder kravene til støvklasse H vedrørende tørt støv iht. IEC/EN 60335-2-69. Den er egnet til de større belastninger ved erhvervsmæssig

anvendelse, f.eks. inden for håndværk, industri og værksteder iht. IEC/EN 60335-2-69.

Stikdåsen må kun anvendes i tørre omgivelser under drift.

Nummereringen af de illustrerede komponenter refererer til gengivelsen af støvsugeren på illustrationssiderne.

(1) Beholder (2) Lukkeprop til udsugningstilslutning (3) Slangeholder (4) Holder til sugeslange (5) Stikkontakt til el-værktøj (6) Volumenstrømsregulator (7) Driftstype-valgknap (8) Sugeydelsesregulator (9) AFC-knap (10) Bæregreb (11) L-Boxx-holder (12) Støvsugerrør (13) Lukkemekanisme til støvsugeroverdel (14) Korehjul (15) Styrehjulsbremse (16) Styrehjul (17) Kabelholder (18) Lukkeflig til filterafdækning (19) Sikring til lukkeflig (20) Holder til sugerør (21) Holder til fugemundstykke/krumt mundstykke (22) Holder til gulvmundstykke (23) Udsugningsadapter (24) Krumt mundstykke (25) Sugeslange (26) Sikkerhedsfilterpose (27) Bortskaffelsessæk (28) Fladfoldefilter klasse H (HEPA/PTFE) (29) Fugemundstykke (30) Gummilæbe (31) Børstestrimmel (32) Gulvmundstykke (33) Sugerør (34) Holder til sugeslangeholder (35) Trykknap (36) Åbning til forkert luft (37) Kontrollysiode (38) Låseskruer (39) Filterafdækning (40) Niveausensorer

78|Dansk

Tekniske data

Våd-/tørstøvsuger GAS 35 H AFC GAS 35 H AFC
Varenummer	3 601 JC3 6.. 3 601 JC3 660
Nominal spænding V 220-240 110
Nominal optagen effekt W 1200 1000
Frekvens Hz 50-60 50-60
Beholdervolumen (brutto) I 35 35
Beholdervolumen (netto) I 25 25
Nettovolumen (væske) I 19 19
Støvposevolumen I 19 19
Maks. undertryk(A)
- Støvsuger	hPa 230 211
- Turbine	hPa 254 242
Maks. gennemstrømningsmængde(A)
- Støvsuger	l/s	36
	m3/t	129,6
- Turbine	l/s	74
	m3/t	266,4
Maks. sugeydelse	W 1380 1150
Areal foldefilter	m2	0,5
Støvklasse		H
Vægt iht. EPTA-Procedure 01:2014	kg	12,4
Kapslingsklasse		±/I
Kapslingsklasse, støvsuger		IPX4
Kapslingsklasse, netstik, Schweiz		IP55

A) Målt med en sugeslange 35 mm og 3 m længde. Angivelserne gælder for en nominel spænding [U] på 230 V. Ved afvigende spændinger og i landespecifikke udførelser kan disse angivelser variere. Værdierne kan variere afhængigt af produktet samt anvendelses- og miljøbetingelserne. Du kan få flere oplysninger under www.bosch-professional.com/wac.

Start/stop-automatik
Nominal spænding	Maksimal effekt	Minimal effekt
230 V	2200 W	100 W
110 V	750 W	100 W

Angivelse af den tilladte tilslutningseffekt for det tilsluttede el-værktøj. Værdierne kan afvige ved andre landespecifikke modeller. Vær opmærksom på angivelserne på støvsugerstikket.

Støj-/vibrationsinformation

Støjemissionsværdier fastlagt iht. EN 60335-2-69.

Støvsugerens A-vægtede lydtrykniveau er typisk 69 dB(A) (70 dB(A) for 110 V). Usikkerhed K = 1 dB(A). Lydeffektniveauet er 83 dB(A).

Brug høreværn!

Vibrationer samlet værdi a_h (vektorsum af tre retninger) og usikkerhed K fundet iht. EN 60335-2-69: a_h < 2,5m / s² K = 1,5m / s²

Montering

Træk stikket ud af stikkontakten, før du vedligeholder eller rengør støvsugeren, foretager indstillinger, skifter tilbehørsdele, eller stiller støvsugeren til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af støvsugeren.

Montering af holder til sugeslange (se billede A)

• Skub holderen (4) til sugeslangen hårdt ind i de dertil beregnede holdere (34), til de går i indgreb.

Montering af sugeslange (se billede B)

Træk lukkeproppen (2) ud af slangeholderen (3).

Sæt sugeslangen (25) på slangeholderen (3), og drej den med uret til anslaget.

Luk altid udsugningstilslutningen med lukkeproppen, når du tager sugeslangen af. På den måde forhindrer du, at der kan komme støv ud.

Bemærk: Ved sugning opstår der på grund af støvets friktion i sugeslange og -tilbehør en elektrostatisk opladning, som brugeren kan mærke som statisk afladning (afhængigt af miljøpåvirkninger og brugerens følsomhed).

Generelt anbefaler Bosch at benytte en antistatisk sugeslange (tilbehør) ved opsugning af finstøv og tørmaterialer.

Montering af sugetilbehør (se billede C)

Sugeslangen (25) er udstyret med et klipssystem, hvormed sugetilbehør (udsugningsadapter (23), krumt mundstykke (24)) kan tilsluttes.

Montering af udsugningsadapter

• Sæt udsugningsadapteren (23) på sugeslangen (25), indtil de to trykknapper (35) på sugeslangen går hørbart i indgreb.
• For afmontering skal du trykke de to trykknapper (35) indad og trække delene fra hinanden.

Montering af dyser og rør

• Sæt det krumme mundstykke (24) på sugeslangen (25), indtil de to trykknapper (35) på sugeslangen går hørbart i indgreb.
• Sæt derefter det ønskede sugetilbehør (gulvmundstykke, fugemundstykke, sugerør etc.) fast på det krumme mundstykke (24).
• For afmontering skal du trykke de to trykknapper (35) indad og trække delene fra hinanden.

Isætning/udtagning af bortskaffelsessæk eller sikkerhedsfilterpose (tørsugning) (se billede D1-D3)

Ved tørsugning af stoffer iht. støvklasse H skal du benytte en bortskaffelsessæk (27) eller en sikkerhedsfilterpose (26).

Hvis der opsuges stoffer uden en eksponeringsgrænseværdi ≥ 1 mg/m³ (iht. støvklasse L), kan opsugning ske direkte i beholderen.

ADVARSEL

Støvsugeren indeholder sundhedsfarligt støv. Sørg for, at tømning

og vedligeholdelsesforløb, herunder bortskaffelse af støvbeholderen, kun udføres af fagfolk. Egnet beskyttelsesudstyr er nødvendigt. Brug ikke støvsugeren uden fuldstændigt og korrekt isat filtersystem. I modsat fald udsætter du dig for sundhedsrisici.

Isætning af bortskaffelsessæk

• Åbn låsen (13), og tag sugeroverdelen (12) af. - Læg bortskaffelsessækken (27) med påfyldningsåbningen fremad i beholderen (1).
• Træk påfyldningsåbningen over tilslutningsflangen, til den er i tilslutningsflangens fordybning. - Sørg for, at bortskaffelsessækken (27) overalt sidder tæt ind til beholderens indervægge (1).
• Kræng resten af bortskaffelsessækken (27) over beholderens kant (1).
• Sæt støvsugeroverdelen (12) på, og luk låsen (13).

Udtagning og lukning af bortskaffelsessæk

- Luk beholderen (1) med lukkeproppen til udsugningstilslutningen (2). Åbn låsen (13), og tag sugeroverdelen (12) af. - Træk den fyldte bortskaffelsessæk (27) bagud af tilslutningsflangen. - Luk bortskaffelsessækken (27) med de medfølgende kabelstrips, så den slutter tæt under støvsugertilslutningsåbningen og udluftningsåbningen. - Tag forsigtigt bortskaffelsessækken (27) (uden at beskadige den) ud af beholderen (1). Pas på ikke at trække bortskaffelsessækken hen over tilslutningsflangen eller andre skarpe genstande. Rengør af og til beholderen (1) indvendigt med et almindeligt, ikke-skurende rengøringsmiddel, og lad den tørre.

Isætning af sikkerhedsfilterpose

• Åbn låsen (13), og tag sugeroverdelen (12) af. - Læg sikkerhedsfilterposen (26) med påfyldningsåbningen fremad i beholderen (1).
• Træk påfyldningsåbningen over tilslutningsflangen, indtil den er i tilslutningsflangens fordybning. - Sørg for, at denorte kunststofpose til sikkerhedsfilterposen (26) ligger godt an mod beholderens indervægge (1). - Sørg for, at undertryksudligningshullet befinder sig i beholderen. - Kræng resten af denorte kunststofpose over beholderens kant (1).
• Sæt støvsugeroverdelen (12) på, og luk låsene (13).

Udtagning og lukning af sikkerhedsfilterpose

Luk beholderen (1) med lukkeproppen til udsugningstilslutningen (2). Åbn låsen (13), og tag sugeroverdelen (12) af. - Træk den fyldte sikkerhedsfilterpose (26) bagud af tilslutningsflangen. - Luk åbningen af sikkerhedsfilterposen ved at skubbe lukkefligen hen over åbningen. - Luk denorte kunststofpose sikkert med de medfølgende kabelstrips. - Træk mærkaten ved siden af undertryksudligningshullet af, og luk dermed hullet. - Tag forsigtigt den lukkede sikkerhedsfilterpose ud af beholderen (1) uden at beskadige den. Pas på ikke at trække sikkerhedsfilterposen hen over tilslutningsflangen eller andre skarpe genstande.

Rengør af og til beholderen (1) indvendigt med et almindeligt, ikke-skurende rengøringsmiddel, og lad den tørre.

Isætning af gummilæbe (vådsugning) (se billede E)

Bemærk: Kravene vedrørende transmissionsgrad (støvklasse H) er kun dokumenteret for tørsugning.

• Løft børstestrimlen (31) ud af gulvmundstykket (32) med et egnet værktøj. Sæt gummilæberne (30) i gulvmundstykket (32).

Bemærk: Den strukturerede side på gummilæberne skal pege udad.

Påklikning af L-BOXX (se billede F)

For transport af støvsugeren og pladssparende opbevaring af støvsugertilbehør og/eller el-værktøj kan du klikke en L-BOXX på støvsugeroverdelen.

Bær ikke støvsugeren i bæregrebet på den påsatte L-BOXX. Støvsugeren er for tung til bæregrebet på L-BOXX'en. Der er fare for kvæstelser og beskadigelse.

Brug

Træk stikket ud af stikkontakten, før du vedligeholder eller rengør støvsugeren, foretager indstillinger, skifter tilbehørsdele eller stiller støvsugeren til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af støvsugeren.

Når du bruger støvsugeren, skal du sørge for, at de låsbare hjul på støvsugeren er låst, så den ikke ruller væk. Kontroller, at hjulene er egnede til underlaget, før du tager støvsugeren i brug.

Ibrugtagning

Kontroller netspændingen! Strømkildens spænding skal stemme overens med angivelserne på støvsugerens typeskilt. Informer dig om de gældende regler/love vedrørende håndtering af sundhedsskadeligt støv i dit land.

Støvsugeren må kun benyttes til opsugning eller afsugning af følgende materialer:

• Støv med eksplosionsgrænseværdi < 0,1 mg/m³

Støvsugeren må principielt ikke bruges i rum med eksplosionsfare.

For at sikre en optimal sugeydelse skal sugeslangen (25) altid vikles helt af støvsugeroverdelen (12).

Tørsugning

Opsugning af almindeligt støv

• Indstil volumenstrømsregulatoren (6) til den anvendte slangediameter. - For at tænde støvsugeren sættes driftsformvalgkontakten (7) på symbolet "Sug".

- For at slukke støvsugeren sættes driftsformvalgkontakten (7) på symbolet "Sluk".

①

Støvsugeren er udstyret med en volumenstrømsovervågning. Volumenstrømsovervågningen er i driftstilstanden "Sugning" indstillet fast på værdien 20 m/s uafhængigt af volumenstrømsregulatorens position (6). Hvis denne værdi underskrides, f.eks. ved snavs i sugeslangen, fyldt sikkerhedsfilterpose eller et tilstoppet fladfoldefilter, lyder en akustisk alarm. Sluk i så fald for støvsugeren, og kontroller den som beskrevet i afsnittet "Afhjælpning af fejl".

Bortsugning af opstået støv fra kørende el-værktøj (se billede G)

Der skal være et tilstrækkeligt luftskifte i rummet, hvis afgangsluften føres tilbage til rummet. Overhold de relevante nationale bestemmelser.

Støvsugeren har en integreret isoleret jordkontakt (5). Der kan du tilslutte et eksternt el-værktøj. Overhold den maksimalt tilladte tilslutningseffekt for det tilsluttede el-værktøj.

For at sikre tilstrækkelig støvtransport på udsugningsstedet må den minimale volumenstrøm for det tilsluttede el-værktøj ikke underskrides.

Slangediameter Indstillingsværdi for volumenstrøm

• Indstil volumenstrømsregulatoren (6) til den anvendte slangediameter.
• Monter udsugningsadapteren (23).
• Sæt udsugningsadapteren (23) i el-værktøjets udsugningsstuds.

Bemærk: Hvis du arbejder med el-værktøj, hvis lufttilførsel i sugeslangen er lav (f.eks. stiksave, slibemaskiner osv.), skal du åbne åbningen til forkert luft (36) på udsugningsadapteren (23). Dette er en forudsætning for, at den automatiske filterrengøring kan arbejde uden problemer.

Drej forbindelsesringen over åbningen til forkert luft (36), indtil der opstår en maksimal åbning.

• Ved ibrugtagning af start-/stop-automatikken til støvsugeren skal du sætte knappen til valg af drifttype (7) på symbolet "Start-/stop-automatik".

I denne driftstilstand overvåges volumenstrømmen elektronisk i overensstemmelse med indstillingen på regulatoren

(6). Ved valg af rigtig indstilling er en tilstrækkelig støvtransport sikret.

• For ibrugtagning af støvsugeren skal du tænde el-værktøjet, der er sluttet til stikkontakten (5). Støvsugeren starter automatisk.
• Sluk el-værktøjet, hvis bortsugningen skal afsluttes. Start-/stop-automatikkens efterløbsfunktion kører i op til 15 sekunder for at bortsuge resterende støv fra sugeslangen.

For at slukke støvsugeren skal du anbringe knappen til valg af drifttype (7) på symbolet "Sluk".

Når det akustiske advarselssignal lyder, skal støvsugeren kontrolleres som beskrevet i afsnittet "Afhjælpning af fejl".

Vådsugning

Opsugning af væsker. Støvsugeren må ikke benyttes som vandpumpe. Støvsugeren er beregnet til opsugning af en luft-/vandblanding.

Bemærk: Kravene vedrørende transmissionsgrad (støvklasse H) er kun dokumenteret for tørsugning.

Arbejdstrin for vådsugning

Fjern efter behov bortskaffelsessækken (27) eller sikkerhedsfilterposen (26).

Bemærk: Brug en vådfilterpose (tilbehør) for at lette bortskaffelsen ved sugning af blandinger af vand/faststof, da den udskiller væsken fra de faste stoffer.

• Isæt gummilæben (30) i gulvmundstykket (32). - Slå den automatiske filterrengøring (AFC) fra.

Opsugning af væsker

For at tænde støvsugeren sættes driftsformvalgkontakten (7) på symbolet "Sug".

Støvsugeren er udstyret med niveausensorer (40). Når det maksimale niveau er nået, slukkes støvsugeren. Sæt driftsformvalgkontakten (7) på symbolet "Sluk".

Bemærk: Ved opsugning af ikke-ledende væsker (f.eks. boremulsion, olier og fedt) slukkes støvsugeren ikke, når beholderen er fyldt. Niveauet skal hele tiden kontrolleres, og beholderen skal tømmes i tide.

Lyder det akustiske advarselssignal ved vådsugning, er støvsugerens funktionssikkerhed ikke forringet. Der kræves ingen foranstaltninger til afhjælpning af fejlen.

• For at slukke støvsugeren sættes knappen til valg af driftstype (7) på symbolet "Sluk".
• Ved transport af støvsugeren skal lukkeproppen (2) skrues på slangeholderen (3).
• Tøm beholderen (1).

For at forebygge skimmeldannelse efter vådsugning: - Tag fladfilteret (28) ud, og lad det tørre godt. - Tag støvsugeroverdelen (12) af, åbn filterafdækningen (39), og lad begge dele tørre godt.

Automatisk filterrengøring (se billede H)

Ved den automatiske filterrengøring (AFC = Automatic Filter Cleaning) rengøres fladfoldefilteret (28) hvert 15. sekund ved hjælp af luftstød (pulserende lyd).

Hvis sugeevnen ikke mere er tilstrækkelig, skal filterrengøringen aktiveres.

Ved regelmæssig anvendelse af filterrengøringen forøges filterets levetid.

For at opnå en ideel filterlevetid må du kun deaktivere den automatiske filterrengøring i undtagelsestilfælde, f.eks. ved opsugning af rene væsker eller ved anvendelse af en sikkerhedsfilterpose.

Et fladfoldefilter, der kun er snavset på overfladen, er fuldt funktionsdygtigt. Det er ikke nødvendigt at rengøre fladfoldefilteret manuelt ved at banke det ud eller blæse det rent. Desuden kan det beskadige filteret.

Bemærk: Den automatiske filterrengøring er aktiveret fra fabrikken.

Den automatiske filterrengøring kan kun slås til/fra, når udstyret er tændt.

- Deaktivering af AFC

Tryk på AFC-knappen (9). Kontrollysdioden (37) slukkes.

- Aktivering af AFC

Tryk på AFC-knappen (9). Kontrollysdioden (37) lyser grønt.

▸ Træk stikket ud af stikkontakten, før du vedligeholder eller rengør støvsugeren, foretager indstillinger, skifter tilbehørsdele eller stiller støvsugeren til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af støvsugeren. Støvsugeren og ventilationsåbningerne skal altid holdes rene for at sikre et godt og sikkert arbejde.

Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret serviceværksted for Bosch el-værktøj for at undgå farer.

Brug en sikkerhedsmaske i beskyttelsesklasse FFP2 eller højere og en engangsoverdragt iht. gældende bestemmelser, når du servicerer eller rengør støvsugeren. Service og rengøring må kun udføres af personer med dokumenteret kendskab hertil.

Støvsugerkabinettet skal suges grundigt rent og tørres af med en fugtig klud eller aftørres med tætningsmiddel, før støvsugeren fjernes fra det farlige område. Alle dele af støvsugeren skal betragtes som forurenede, når de fjernes fra det farlige område, og der skal derfor træffes nødvendige foranstaltninger. Dele, som ikke rengøres tilstrækkeligt ved service/rengøring, skal bortskaffes (i lufttætte poser).

Når støvsugeren vedligeholdes, skal den adskilles, rengøres og vedligeholdes, så vedligeholdelsespersonalet og andre personer ikke udsættes for fare. Før støvsugeren adskilles, skal den rengøres for at forebygge eventuelle farer. Vedligeholdelsen omfatter de fremgangsmåder, der er beskrevet i kapitlet om montering. Det rum, hvor støvsugeren adskilles, skal være godt udluftet. Brug personligt beskyttelsesudstyr under vedligeholdelsen.

Mindst en gang om året skal producenten eller en uddannet person foretage en teknisk kontrol, f.eks. for beskadigelse af filteret, støvsugerens tæthed og kontrolanordningens funktion.

Desuden skal der mindst en gang om året foretages en funktionskontrol af filteret iht. EN 60335-2-69, 22.AA.201.2.

Nationale krav kan også gøre det nødvendigt at udføre kontrollerne hyppigere.

Hvis filteret ikke længere fungerer, skal det udskiftes, og kontrollen skal gentages.

Udtagning/skift af fladfoldefilter (se billeder I1-I2)

Sugeydelsen er afhængig af filtertilstanden. Rengør derfor filteret regelmæssigt.

Udskift straks et beskadiget fladfoldefilter (28).

- Løsn de to låseskruer (38), og skub sikringen (19) til lukkefligen nedad. - Træk i lukkefligen (18), og åbn filterafdækningen (39). - Tag fat i mellemstykkerne på fladfoldefilteret (28), og tag det ud opad. - Fjern støv og snavs, der opstår ved udtagning af fladfoldefilteret (28), med en fugtig klud fra lukkekanten på filterafdækningen (39). - Isæt et nyt eller det rengjorte fladfoldefilter (28), og sørg herunder for, at det sidder sikkert og korrekt. - Luk filterafdækningen (39) (skal gå hørbart i indgreb). - Skub sikringen (19) til lukkefligen opad, og spænd de to låseskruer (38).

Hvis der opstår en fejl (f.eks. filterbrud), skal støvsugeren straks slukkes. Fejlen skal afhjælpes, før støvsugeren tages i brug igen.

Bemærk! Støvsugeren indeholder sundhedsfarligt støv. Følg alle sikkerhedsforskrifter i denne vejledning.

Problem Afhjælpning

Støvsugerturbine starter ikke.	- Kontrollér nettedning, netstik, sikring, stikdåse og niveausensorer (40).
	Knappen til valg af drifttype (7) stär på "Start-/stop-automatik".
	- Sæt knappen til valg af drifttype (7) på symbolet "Sug", og/ellerænd el-værktø-jet, der er sluttet til stikkontakten (5).
Støvsugerturbine SLAS fra.	- Tøm beholderen (1).
Støvsugerturbine starter ikkeigion, ef-ter at beholderen er blevet tømt.	- Sluk støvsugeren, vent 5 sekunder, ogændigen after 5 sekunder.
	- Rengør niveausensorerne (40) og niveausensorernes (40) mellemrum med en børste.
Sugekraften aftager.	- Fjern tilstopninger fra sugemundstykke, sugerør (33), sugeslange (25) eller flad-foldefilter (28).
	- Skift bortskaffelsessæk (27) eller sikkerhedsfilterpose (26).
	- Lad filterafdækningen (39)GA korrekt i indgrep.
	- Sæt støvsugeroverdelen (12) rigtigt på, og luk låsene (13).
	- Skift fladfoldefilter (28).
Støvudslip ved sugning	- Kontrollér korrekt montering af fladfoldefilteret (28).
	- Skift fladfoldefilter (28).

Problem Afhjælpning

Frakoblingsautomatik (vådsugning)aktiveres ikke.	- Rengør niveausensorerne (40) og niveausensorernes (40) mellemrum med enbørste.Ved elektrisk ikke-ledende væsker eller ved skumdannelse fungerer frakoblings automatikken ikke.- Kontrollér påyldningsniveauaet—hele tiden.
Akustisk advarelssignal lyder. Sugeydelse er indstillet for lavt.- Indstil sugeydelsesregulatoren (8) til en hjere værdi.Forkert slangediameter indstillet.- Sæt volumenstrømsregulatoren (6) på den rigtige slangediameter.Sugeslange (25) tilstoppet eller knækket.- Afhjælp tilstopning eller knæk.Bortskaffelssessæk/sikkerhedsfilterpose fuld.- Skift bortskaffelssessæk (27) eller sikkerhedsfilterpose (26).Fladfoldefilter (28) tilsmudset.- Rengør eller skift evt. fladfoldefilter.Ingen tilstrækkelig luftstrøm gennem det tilslutte de el-værktøj.- Ånb abningen til forkert luft (36) på udsugningsadapteren (23): Drej ringen påudsugningsadapteren, indtil abningen til forkert luft er海湾. - Hvis den findes: Ånb el-værktøjets abning til forkert luft.Fejlfunktion i overvågningselektronikken.- Kontakt en autorisret Bosch-kundeservice.
Automatisk filterrendgåring arbejder ikke.	- Aktivér filterrendgåringen (tryk på AFC-knappen (9)).- Tilslut sugeslangen (25).
Automatisk filterrendgåring kan/DDSLAS fra.	- Kontakt en autorisret Bosch-kundeservice.
Automatisk filterrendgåring kan.ddSLAS til.	- Kontakt en autorisret Bosch-kundeservice.

Tilbehør

	Tilbehørnsummer
Sikkerhedsfilterpose 2 607 432 050
Bortskaffelsessæk (PE) (tør/våd) 2 607 432 051
Fladfoldefilter PTFE/Hepa, støv-klasse H	2 607 432 052

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com

Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele.

Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Dansk

Du finder adresser til andre værksteder på:

Støvsuger, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke støvsugeren ud sammen med det almindelige husholdningsaffald!

Gælder kun i EU-lande:

I henhold til det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr skal kasserede støvsugere indsamles separat og genbruges i henhold til gældende miljøforskrifter.

Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger på miljøet og menneskers sundhed på grund af den mulige tilstedeværelse af farlige stoffer.

Svensk

Sikkerhedsanvisninger for støvsuger

Tilslut støvsugeren til et korrekt jordet strømnet. Stikkontakt og forlængerledning skal være jordet.

Symboler

Støvsugeren er kontrolleret støvteknisk og er i overensstemmelse med støvklasse H for tørt støv i henhold til IEC/EN 60335-2-69.

Den er egnet til stor belastning ved kommerciel brug, for eksempel i håndværk, industri og værksteder, i henhold til IEC/EN 60335-2-69.

(36) Falskluftåbning

Tekniske data

Sæt sugeslangen (25) på slangefestet (3), og drej den med uret, indtil den stopper.

Ved alle forespørgsler og reservedelsbestillinger skal du opgive det 10-cifrede produktnummer, der er angivet på produktets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64 87 89 55

Du finner adresser til andre verksteder på:
