Tuotetyyppi	Vesi- ja pölyimuri
Merkki	Bosch
Malli	GAS 35 H AFC Professional
Nimellisjännite	220-240 V / 110 V (version mukaan)
Taajuus	50-60 Hz
Nimellisteho	1200 W (230 V) / 1000 W (110 V)
Suurin imuteho	1380 W (230 V) / 1150 W (110 V)
Säiliön bruttotilavuus	35 L
Nettotilavuus (kiinteät)	25 L
Nettotilavuus (nesteet)	19 L
Pölypussin tilavuus	19 L
Suurin alipaine (imuri)	230 hPa (230 V) / 211 hPa (110 V)
Suurin ilmavirta (imuri)	36 L/s (129,6 m³/h)
Poimutussuodattimen aktiivinen pinta-ala	0,5 m²
Suodatusluokka	H (haitalliset pölyt)
Paino (EPTA:n mukaan)	12,4 kg
Suojausluokka	I (maadoitettu)
Suojausluokka (IP)	IPX4 (imuri), IP55 (Sveitsin pistoke)
Äänenpainetaso	69 dB(A) (70 dB(A) 110 V versiolla)
Äänitehotaso	83 dB(A)
Suodattimen automaattinen puhdistus	AFC (Automatic Filter Cleaning) – 15 sekunnin välein
Viivästetty pysäytystoiminto	15 sekuntia työkalun pysähtymisen jälkeen
Sähkötyökalun pistorasia	Maadoitettu (max 2200 W / 750 W version mukaan)
Mukana tulevat tarvikkeet	Imuletku, lattiasuulake, rakosuulake, sovitin, HEPA-poimutussuodatin, kertakäyttöpussi, turvasuodatinpussi

Usein kysytyt kysymykset - GAS 35 H AFC Professional BOSCH

Miten automaattinen suodattimen puhdistus (AFC) toimii?

Automaattinen suodattimen puhdistus (AFC) on oletuksena käytössä. Paina AFC-painiketta (9) ottaaksesi sen käyttöön tai poistaaksesi sen käytöstä. Kun se on aktiivinen, poimutussuodatinta puhdistetaan 15 sekunnin välein ilmapuhalluksella, mikä ylläpitää imutehoa. LED-merkkivalo (37) palaa vihreänä, kun AFC on käytössä.

Voiko tällä imurilla imuroida nesteitä?

Kyllä, imuri on suunniteltu imuroimaan palamattomia nesteitä. Ennen nesteiden imurointia poista kertakäyttöpussi tai turvasuodatinpussi, aseta tiivistyshuulet lattiasuulakkeeseen ja poista automaattinen suodattimen puhdistus (AFC) käytöstä. Imuri sammuu automaattisesti, kun maksimitäyttötaso saavutetaan (johtaville nesteille).

Mikä on imurin suodatusluokka?

Suodatusluokka on H standardin CEI/EN 60335-2-69 mukaisesti. Tämä tarkoittaa, että se voi imuroida haitallisia pölyjä, joiden altistusraja-arvo on alle 0,1 mg/m³. Käytä aina turvasuodatinpussia tai kertakäyttöpussia HEPA-poimutussuodattimen kanssa.

Miten vaihdan litteän poimutussuodattimen?

Irrota imuri pistorasiasta. Kierrä auki kaksi turvaruuvia (38), liu'uta turvalukitus (19) alas ja avaa suodatinkansi (39). Ota poimutussuodatin (28) kiinni rivoista ja vedä se pois. Puhdista jäännökset kostealla liinalla. Aseta uusi suodatin ja varmista sen oikea asento. Sulje suodatinkansi ja kierrä ruuvit takaisin kiinni.

Mitä lisävarusteita tälle imurille on saatavilla?

Lisävarusteita ovat: turvasuodatinpussi (tilausnro 2 607 432 050), kertakäyttöpussi PE (2 607 432 051), litteä poimutussuodatin PTFE/HEPA luokka H (2 607 432 052). Voit myös käyttää valinnaista antistaattista letkua.

Voiko imuriin liittää sähkötyökalun?

Kyllä, imurissa on maadoitettu pistorasia (5) sähkötyökalun liittämistä varten. Aseta tilanvalitsin automaattisen käynnistyksen/pysäytyksen symboliin. Imuri käynnistyy ja pysähtyy automaattisesti työkalun mukana, ja siinä on 15 sekunnin viive jäännösten imuroimiseksi.

Mitä turvatoimia tulee noudattaa?

Älä koskaan imuroi asbestia sisältäviä materiaaleja, syttyviä nesteitä tai kuumia/hehkuvia pölyjä. Irrota aina pistoke ennen huoltoa. Käytä vikavirtasuojaa kosteissa ympäristöissä. Käytä suojavarusteita huollon aikana, koska imuri voi sisältää haitallisia pölyjä.

Miten säiliötä ja tasoantureita hoidetaan?

Puhdista säiliö (1) säännöllisesti hankaamattomalla puhdistusaineella ja anna kuivua. Tasoanturit (40) tulee puhdistaa pehmeällä liinalla, jotta nesteiden imuroinnin automaattinen pysäytys toimii oikein.

Mikä on säiliön tilavuus?

Säiliön bruttotilavuus on 35 litraa. Nettotilavuus on 25 litraa kiinteille aineille ja 19 litraa nesteille. Pölypussin tilavuus on 19 litraa.

Mitä tehdä, jos imuteho heikkenee?

Tarkista, ettei imuletku ole tukossa tai taittunut. Vaihda kertakäyttöpussi tai turvasuodatinpussi, jos se on täynnä. Puhdista tai vaihda litteä poimutussuodatin. Varmista, että suodatinkansi on kunnolla kiinni ja imurin yläosa on lukittunut. Tarkista myös tehonsäätimen asetus.

KÄYTTÖOHJE GAS 35 H AFC Professional BOSCH

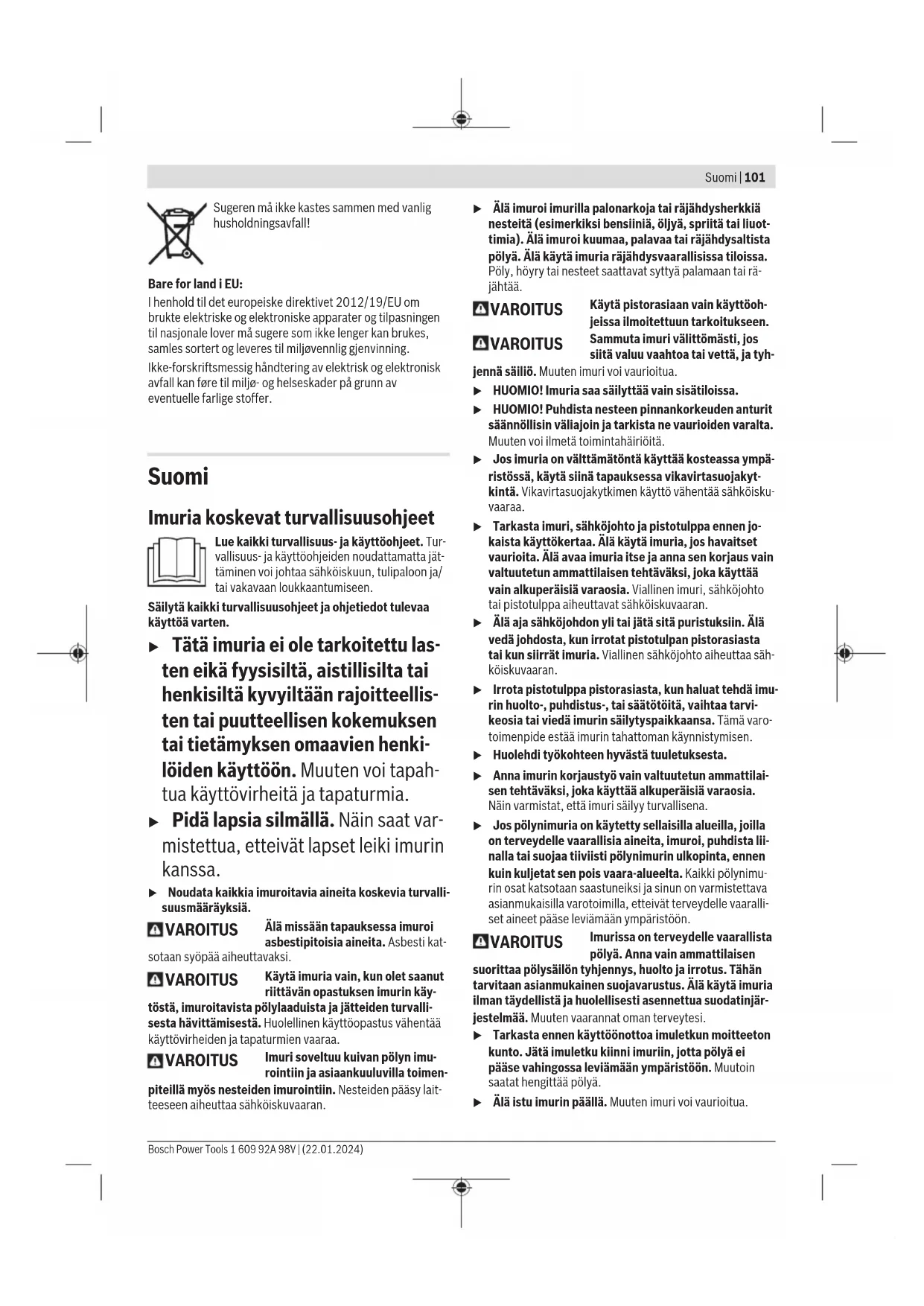

Imuria koskevat turvallisuusohjeet

Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuusohjeet ja ohjetiedot tulevaa käyttöä varten.

Tätä imuria ei ole tarkoitettu lasten eikä fyysisiltä, aistillisilta tai henkisiltä kyvyiltään rajoitteellisten tai puutteellisen kokemuksen tai tietämyksen omaavien henkilöiden käyttöön. Muuten voi tapahtua käyttövirheitä ja tapaturmia. Pidä lapsia silmällä. Näin saat varmistettua, etteivät lapset leiki imurin kanssa. Noudata kaikkia imuroitavia aineita koskevia turvallisuusmääräyksiä.

VAROITUS

Älä missään tapauksessa imuroi asbestipitoisia aineita. Asbesti kat

sotaan syöpää aiheuttavaksi.

VAROITUS

Käytä imuria vain, kun olet saanut riittävän opastuksen imurin käy

töstä, imuroitavista pölylaaduista ja jätteiden turvallisesta hävittämisestä. Huolellinen käyttöopastus vähentää käyttövirheiden ja tapaturmien vaaraa.

VAROITUS

Imuri soveltuu kuivan pölyn imurointiin ja asiaankuuluvilla toimen

piteillä myös nesteiden imurointiin. Nesteiden pääsy lait-teeseen aiheuttaa sähköiskuvaaran.

• Älä imuroi imurilla palonarkoja tai räjähdysherkkiä nesteitä (esimerkiksi bensiiniä, öljyä, spriitä tai liuottimia). Älä imuroi kuumaa, palavaa tai räjähdysaltista pölyä. Älä käytä imuria räjähdysvaarallisissa tiloissa. Pöly, höyry tai nesteet saattavat syttyä palamaan tai räjähtää.

VAROITUS

Käytä pistorasiaan vain käyttöohjeissa ilmoitettuun tarkoitukseen.

VAROITUS

Sammuta imuri välittömästi, jos siitä valuu vaahtoa tai vettä, ja tyhjennä

säiliö. Muuten imuri voi vaurioitua.

HUOMIO! Imuria saa säilyttää vain sisätiloissa. HUOMIO! Puhdista nesteen pinnankorkeuden anturit säännöllisin väliajoin ja tarkista ne vaurioiden varalta. Muuten voi ilmetä toimintahäiriöitä. Jos imuria on välttämätöntä käyttää kosteassa ympäristössä, käytä silloin vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskuvaaraa. Tarkasta imuri, sähköjohto ja pistotulppa ennen jokaista käyttökertaa. Älä käytä imuria, jos havaitset vaurioita. Älä avaa imuria itse ja anna sen korjaus vain valtuutetun ammattilaisen tehtäväksi, joka käyttää vain alkuperäisiä osia. Viallinen imuri, sähköjohto tai pistotulppa aiheuttavat sähköiskuvaaran. Älä aja sähköjohdon yli tai jätä sitä puristuksiin. Älä vedä johdosta, kun irrotat pistotulpan pistorasiasta tai kun siirrät imuria. Viallinen sähköjohto aiheuttaa sähköiskuvaaran. - Irrota pistotulppa pistorasiasta, kun haluat tehdä imurin huolto-, puhdistus- tai säätötöitä, vaihtaa tarvikeosia tai viedä imurin säilytyspaikkaansa. Tämä varotoimenpide estää imurin tahattoman käynnistymisen. Huolehdi työkohteen hyvästä tuuletuksesta. Anna imurin korjaustyö vain valtuutetun ammattilaisen tehtäväksi, joka käyttää alkuperäisiä varaosia. Näin varmistat, että imuri säilyy turvallisena. Jos pölynimuria on käytetty sellaisilla alueilla, joilla on terveydelle vaarallisia aineita, imuroi, puhdista liinalla tai suojaa tiiviisti pölynimurin ulkopinta, ennen kuin kuljetat sen pois vaara-alueelta. Kaikki pölynimurin osat katsotaan saastuneiksi ja sinun on varmistettava asianmukaisilla varotoimilla, etteivät terveydelle vaaralliset aineet pääse leviämään ympäristöön.

VAROITUS

Imurissa on terveydelle vaarallista pölyä. Anna vain ammattilaisen

suorittaa pölysäiliön tyhjennys, huolto ja irrotus. Tähän tarvitaan asianmukainen suojavarustus. Älä käytä imuria ilman täydellistä ja huolellisesti asennettua suodatinjärjestelmää. Muuten vaarannat oman terveytesi.

Tarkasta ennen käyttöönottoa imuletkun moitteeton kunto. Jätä imuletku kiinni imuriin, jotta pölyä ei pääse vahingossa leviämään ympäristöön. Muutoin saatat hengittää pölyä. Älä istu imurin päällä. Muuten imuri voi vaurioitua.

102 | Suomi

Noudata varovaisuutta sähköjohdon ja imuletkun käytössä. Muuten ne voivat aiheuttaa vaaraa sivullisille. Älä puhdista imuria vesisuihkulla. Veden pääsy imurin yläosaan aiheuttaa sähköiskuvaaran. Liitä imuri asianmukaisesti maadoitettuun sähköverkkoon. Pistorasiassa ja jatkojohdossa täytyy olla kunnolla toimiva maadoitus.

Symbolit

Seuraavat tunnusmerkit voivat olla tärkeitä käyttäessäsi imuria. Opettele symbolit ja niiden merkitys. Symbolien oikea tulkinta auttaa sinua käyttämään imuria paremmin ja turvallisemmin.

Symbolit ja niiden merkitys

VAROITUS! Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Standardin IEC/EN 60335-2-69 mukaisen pölyluokan H pölynimuri. Sopii sellaisten terveydelle vaarallisten pölylaatujen kuivaimurointiin, joiden työperäisen altistuksen raja-arvo on < 0,1 mg/m³.

Jos varoituskilven teksti ei ole käyttömaan kielellä, liimaa ennen ensimmäistä käyttökertaa toimitukseen kuuluva käyttömaan kielellä kirjoitettu tarra englanninkielisen kilven päälle.

VAROITUS! Imurissa on terveydelle vaarallista pölyä. Anna vain ammattilaisen suorittaa pölysäiliön tyhjennys, huolto ja irrotus. Tähän tarvitaan asianmukainen suojavarustus. Älä käytä imuria ilman täydellistä ja huolellisesti asennettua suodatinjärjestelmää. Muuten vaarannat oman terveytesi.

max. 1 L-Boxx, max. 15 kg

Kiinnitä laitteeseen korkeintaan yksi L-Boxx.

L-Boxx saa painaa sisältöineen korkeintaan 15 kg.

Älä kiinnitä imuria nostokoukkuun esim. kuljetusta varten. Imuria ei saa kuljettaa nosturin varassa. Loukkaantumis- ja vaurioitumisvaara.

Symbolit ja niiden merkitys

Älä istu, kiipeä tai astu imurin päälle.

Imuri voi kaatua ja vaurioitua. Loukkaantumisvaara.

Käynnistys-pysäytysautomaatiikka

Suora imurointi toiminnassa olevalta sähkötyökalulta

Imuri kytkeytyy automaattisesti päälle ja sammutetaan viiveellä

Sammutus

Imurointi

Kertyneen pölyn imurointi

15

Halkaisijaltaan 15 mm:n letkun ilmavirran valvonta

22

Halkaisijaltaan 22 mm:n letkun ilmavirran valvonta

35

Halkaisijaltaan 35 mm:n letkun ilmavirran valvonta

Min/Max

Imutehon portaaton säätö:

- paras mahdollinen imuteho paljon pölyä tuottavissa töissä - vähennetty imuteho vähän pölyä tuottaviin töihin tai kun halutaan säätää imuriin liitetyn sähkötyökalun imuvoimaa työkappaleen pinnalla (esim. hiottaessa)

Imuriin liitettävän sähkötyökalun suurin sallittu liitäntäteho (maakohtainen)

Symbolit ja niiden merkitys

AFC

Automaattinen suodatinpuhdistus (AFC = Automatic Filter Cleaning)

Tuotteen ja ominaisuuksien kuvaus

Huomioi käyttöohjeiden etuosan kuvat.

Määräyksenmukainen käyttö

Imuri on tarkoitettu palamattomien ja palavien pölyjen, palamattomien nesteiden ja vesi-ilmaseosten imurointiin. Imurille on suoritettu polytekninen testi ja se soveltuu pölyluokan H kuivan pölyn imurointiin standardin IEC/EN 60335-2-69 mukaan.

Se täyttää rakennus-, teollisuus- ja korjaamoalan ammattikäytön erityisvaatimukset standardin IEC/EN 60335-2-69 mukaan.

Laitteen käytön aikana pistorasiaa saa käyttää vain kuivassa ympäristössä.

Kuvatut osat

Kuvattujen osien numerointi viittaa piirrossivulla oleviin imurikuviin.

(1) Säiliö (2) Imuliitännän sulkutulppa (3) Letkun kiinnityskohta (4) Imuletkun pidike (5) Pistorasia sähkötyökalua varten (6) Ilmavirran säädin (7) Käyttötavan valitsin

(8) Imutehon säädin (9) AFC-painike (10) Kantokahva (11) L-Boxx-kiinnitys (12) Imurin yläosa (13) Imurin yläosan salpa (14) Takapyörä (15) Kääntyvän pyörän jarru (16) Kääntyvä pyörä (17) Johtopidike (18) Suodattimen kannen suljin (19) Sulkimen lukitsin (20) Imuputkien pidike (21) Rakosuulakkeen/käyräsuuttimen pidike (22) Lattiasuulakkeen pidike (23) Imuadapteri (24) Käyräsuutin (25) Imuletku (26) Turvapölypussi (27) Jätesäkki (28) H-luokan (HEPA/PTFE) laskossuodatin (29) Rakosuulake (30) Kumipyyhin (31) Harjanauha (32) Lattiasuulake (33) Imuputki (34) Imuletkun pidikkeen kiinnitys (35) Painike (36) Lisäilma-aukko (37) LED-merkkivalo (38) Lukitusruuvit (39) Suodattimen kansi (40) Täyttömäärän tunnistimet

Tekniset tiedot

Märkäkuivaimuri GAS 35 H AFC GAS 35 H AFC
Tuotenumero		3 601 JC3 6.. 3 601 JC3 660
Nimellisjännite V 220-240 110
Nimellisottoteho W 1 200 1 000
Taajuus Hz 50-60 50-60
Sällön tilavuus (brutto) I 35 35
Sällön tilavuus (netto) I 25 25
Nettolilavuus (neste) I 19 19
Pölpussin tilavuus I 19 19
Suurin alipaineA)
- Imuri	hPa 230 211

104 | Suomi

-Turbiini hPa 254 242
Suurin virtausA)
- Imuri l/s		36	31
	m3/h	129,6	111,6
-Turbiini l/s		74	71
	m3/h	266,4	255,6
Suurin imuteho W 1 380 1 150
Laskossuodattimen pinta-ala m2 0,5 0,5
Pölyluokka H H
Paino EPTA-Procedure 01:2014 -ohjeden mukaan kg 12,4 12,7
Sujausluokka /I /I		⊕	⊕
Imurin sujausluokka IPX4	IPX4
Verkkovirtapistokkeen sujausluokka Sveitsissä		IP55	-

A) mitattu halkaisijaltaan 035 mm:n ja pituudeltaan 3 m:n imuletkulla. Tiedot koskevat 230 V:n nimellisjännitettä [U]. Tästä poikkeavien jännitteiden ja maakohtaisten mallien yhteydessä nämä tiedot voivat vaihdella. Arvot voivat vaihdella tuotteen mukaan ja riippuvat käyttö- ja ympäristöolosuhteista. Lisätietoja saat verkko-osoitteesta www.bosch-professional.com/wac.

Käynnistys-/pysäytysautomatiikka

Nimellisjännite	Maksimiteho	Minimiteho
230 V	2 200 W	100 W
110 V	750 W	100 W

Imuriin liitetyn sähkötyökalun suurin sallittu liitäntäteho. Muissa maakohtaisissa malleissa nämä arvot saattavat poiketa näistä tiedoista. Huomioi pölynimurin pistorasian kohdalla annetut tiedot.

Melu-/tärinätiedot

Melupäästöarvot on määritetty standardin EN 60335-2-69 mukaan.

Imurin tyypillinen A-painotettu äänenpainetaso on 69 dB(A) (70 dB(A) 110 V:n mallissa). Epävarmuus K = 1 dB(A). Äänentehotaso on 83 dB(A).

Käytä kuulosuojaimia!

Tärinän kokonaisarvot a_h (kolmen suunnan vektorisumma) ja epävarmuus K on määritetty EN 60335-2-69 mukaan: a_h < 2,5m / s² K = 1,5m / s²

Asennus

• Irrota pistotulppa pistorasiasta, kun haluat tehdä imurin huolto-, puhdistus- tai säätötöitä, vaihtaa tarvikeosia tai viedä imurin säilytyspaikkaansa. Tämä varotoimenpide estää imurin tahattoman käynnistymisen.

Imuletkun pidikkeen asennus (katso kuva A)

Työnnä imuletkun pidikettä (4) voimakkaasti yläkautta kiinnityskohdan (34) sisään, kunnes se lukittuu paikalleen.

Imuletkun asentaminen (katso kuva B)

Vedä sulkutulppa (2) ulos letkun kiinnityskohdasta (3).

Työnnä imuletku (25) letkun kiinnityskohtaan (3) ja käännä sitä myötäpäivään rajoittimeen asti.

▶ Sulje imuliitäntä aina sulkutulpalla, kun irrotat imuletkun. Näin estät pölyn ulospääsemisen.

Huomautus: Imuroinnin yhteydessä imuletkua ja -tarvikkeita vastaan hankautuva pöly varaa staattista sähköä, jonka purkautumisen voi tuntea lievinä sähköiskuina (riippuu ympäristöolosuhteista ja omasta herkkyydestä).

Bosch suosittelee yleisesti käyttämään antistaattista imuletkua (lisävaruste) hienopölyn ja kuivien materiaalien imurointiin.

Imutarvikkeiden asentaminen (katso kuva C)

Imuletku (25) on varustettu kiinnitysjärjestelmällä, johon voidaan liittää imutarvikkeita (imuadapteri (23), käyräsuutin (24)).

Imuadapterin asennus

• Asenna imuadapteri (23) imuletkuun (25) niin, että imuletkun kumpikin lukitusnuppi (35) napsahtaa kuuluvasti kiinni. Paina irrotusta varten painonappeja (35) sisäänpäin ja vedä osat erilleen.

Suulakkeiden ja putkien asentaminen

• Asenna käyräsuutin (24) imuletkuun (25) niin, että imuletkun kumpikin lukitusnuppi (35) napsahtaa kuuluvasti kiinni.
• Asenna sen jälkeen haluamasi imutarvike (lattiasuulake, rakosuulake, imuletku jne.) käyräsuuttimeen (24).

Paina irrotusta varten painonappeja (35) sisäänpäin ja vedä osat erilleen.

Jätesäkin tai turvapolypropeenipussin asentaminen/poistaminen (kuivaimurointi) (katso kuvat D1-D3)

Polypropeeniluokan H polypropeenilaatujen kuivaimuroinnissa täytyy käyttää jätesäkkiä (27) tai turvapolypropeenipussia (26). Jos imuroit karkeaa purua tai polypropeenilaatuja, joiden työperäisen altistuksen raja-arvo ≥ 1mg / m³ (polypropeeniluokkaa L vastaava), voit imuroida suoraan säiliöön.

VAROITUS

Imurissa on terveydelle vaarallista polypropeenipölyä. Anna vain ammattilaisen

suorittaa polypropeenisäiliön tyhjennys, huolto ja irrotus. Tähän tarvitaan asianmukainen suojavarustus. Älä käytä imuria ilman täydellä ja huolellisesti asennettua suodatinjärjestelmää. Muuten vaarannat oman terveytesi.

Jätesäkin asennus

- Avaa salvat (13) ja ota imurin yläosa (12) pois. - Asenna jätesäkki (27) täyttöaukko ylöspäin säiliöön (1). Vedä täyttöaukko kiinnityslaipan yli kiinnityslaipan syvennykseen asti. - Varmista, että jätesäkki (27) on kokonaisuudessaan säiliön (1) sisäseiniä vasten. - Käännä jätesäkin (27) yli ulottuva osa säiliön (1) reunan yli. - Asenna imurin yläosa (12) ja sulje salvat (13).

Jätesäkin poistaminen ja sulkeminen

Sulje säiliö (1) imuletkuliitännän sulkutulpalla (2). Avaa salvat (13) ja ota imurin yläosa (12) pois. Vedä täysi jätesäkki (27) takakautta irti kiinnityslaipasta. Sulje jätesäkki (27) mukana toimitetulla nippusiteellä heti imuliitännän aukon ja ilmanpoistoreiän alapuolelta. Ota jätesäkki (27) varovasti ja säkin pintaa vaurioittamatta pois säiliöstä (1). Varo, ettei jätesäkki rikkoudu kiinnityslaipan tai muiden terävien osien takia. Puhdista säiliö (1) säännöllisin väliajoin tavallisella, hankaamattomalla puhdistusaineella ja anna sen kuivua kunnolla.

Turvapölypussin asentaminen

Avaa salvat (13) ja ota imurin yläosa (12) pois. Asenna turvapölypussi (26) täyttöaukko eteenpäin säiliöön (1). Vedä täyttöaukko kiinnityslaipan yli kiinnityslaipan syvennykseen asti. Varmista, että turvapölypussin (26) musta muovipussi on kokonaisuudessaan säiliön (1) sisäseinää vasten. Varmista, että säiliössä on alipaineen tasausreikä. Käännä mustan muovipussin ylituleva osa säiliön (1) reunan yli. Asenna imurin yläosa (12) ja sulje salvat (13).

Turvapölypussin poistaminen ja sulkeminen

• Sulje säiliö (1) imuletkuliitännän sulkutulpalla (2).

Avaa salvat (13) ja ota imurin yläosa (12) pois. Vedä täysi turvapölypussi (26) takakautta irti kiinnityslaipasta. Sulje turvapölypussin aukko siirtämällä suljin aukon päälle. Sulje musta muovipussi mukana toimitetulla nippusiteellä. Vedä alipaineen tasausreiän vieressä oleva tarra irti ja sulje reikä sen avulla. Poista suljettu turvapölypussi varovasti ja pussin pintaa vaurioittamatta säiliöstä (1). Varo, ettei turvapölypussi rikkoudu kiinnityslaipan tai muiden terävien osien takia. Puhdista säiliö (1) säännöllisin väliajoin tavallisella, hankaamattomalla puhdistusaineella ja anna sen kuivua kunnolla.

Kumipyyhkimen asentaminen (märkäimurointi) (katso kuva E)

Huomautus: suodatustehon (pölyluokka H) vaatimusten mukaisuus on osoitettu vain kuivaimuroinnille.

• Irrota harjanauhat (31) sopivalla työkalulla lattiasuulakkeesta (32).
• Asenna kumipyyhkimet (30) lattiasuulakkeeseen (32).

Huomautus: kumipyyhkinten kuviopuolen on osoitettava ulospäin.

L-BOXXin kiinnittäminen (katso kuva F)

Imurin kuljetusta varten, kun tarvikkeita ja/tai sähkötyökaluja säilytetään, voit kiinnittää imurin päälle L-BOXXin.

• Kiinnitä L-BOXX kiinnityskohtiin (11).

Älä kanna imuria siihen kiinnitetyn L-BOXXin kantokahvasta. Imuri on liian painava L-BOXXin kantokahvalle. Loukkaantumis- ja vaurioitumisvaara.

Käyttö

• Irrota pistotulppa pistorasiasta, kun haluat tehdä imurin huolto-, puhdistus- tai säätötöitä, vaihtaa tarvikeosia tai viedä imurin säilytyspaikkaansa. Tämä varotoimenpide estää imurin tahattoman käynnistymisen.

Kun käytät imuria, varmista, että imurin pyörien jarrut on lukittu, jotta imuri ei vieri tahattomasti pois paikaltaan. Testaa pyörien toimivuus kulloisellakin alustalla.

Käyttöönotto

Huomioi sähköverkon jännite! Virtalähteen jännitteen tulee vastata imurin mallikilvessä olevia tietoja. Selvitä maasi voimassaolevat säädökset/lait koskien terveydelle haitallisen pölyn käsittelyä.

Imuria saa käyttää seuraavien aineiden imurointiin ja poistamiseen:

• pölylaadut, joiden työperäisen altistuksen raja-arvo on < 0,1mg / m³

Imuria ei saa missään tapauksessa käyttää räjähdysvaarallisissa tiloissa.

Imutehon optimoimiseksi imuletku (25) täytyy aina kelata kokonaan auki imurin yläosasta (12).

Kuivaimurointi

Kertyneen pölyn imurointi

• Säädä ilmavirran säädin (6) käytetyn letkunhalkaisijan mukaiseksi.

Käynnistä imuri kääntämällä käyttötavan valitsin (7) symbolin "imurointi" kohdalle.

• Sammuta imuri kääntämällä käyttötavan valitsin (7) symbolin "sammutus" kohdalle.

Imuri on varustettu ilmavirran valvonnalla. Ilmavirran valvonta on säädetty imuroinnin käyttötavassa kiinteään arvoon (20 m/s) riippumatta ilmavirran säätimen (6) asennosta. Jos tämä arvo alittuu, esim. imuletkuun kertyneen lian, täyttyneen turvapölypussin tai tukkeutuneen laskossuodattimen takia, siitä varoitetaan äänimerkillä. Sammuta tässä tapauksessa imuri ja tarkasta se kohdan "Vikojen korjaus" ohjeiden mukaan.

Suora imurointi sähkötyökalulta (katso kuva G)

Huoneessa on oltava riittävän tehokas ilmanvaihto, jos poistoilma johdetaan takaisin huoneeseen. Noudata vastaavia maakohtaisia määräyksiä.

Imuri on varustettu turvapistorasialla (5). Siihen voit liittää ulkoisen sähkötyökalun. Muista huomioida imuriin kytketyn sähkötyökalun suurin sallittu liitäntäteho.

Imuriin kytketyn sähkötyökalun ilmavirran vähimmäisarvo ei saa alittua, koska muuten pöly ei siirry riittävän tehokkaasti imukohtaan.

Letkun halkaisija Ilmavirran säätöarvo

35 mm 57,9 m	3/h
22 mm 41,2 m	3/h
15 mm 12,7 m	3/h

• Säädä ilmavirran säädin (6) käytetyn letkunhalkaisijan mukaiseksi.
• Asenna imuadapteri (23).
• Kytke imuadapteri (23) sähkötyökalun pölynpoistoputkeen.

Huomautus: imuadapterin (23) lisäilma-aukko (36) täytyy avata, jos käytettävät sähkötyökalut syöttävät heikosti ilmaa imuletkuun (esimerkiksi pistosahat, hiomakoneet, jne.). Vain tällöin automaattinen suodatinpuhdistus voi toimia kunnolla.

Käännä sitä varten lisäilma-aukon (36) päällä olevaa rengasta, kunnes aukko on mahdollisimman suuri.

Kun haluat ottaa imurin käynnistys-/pysäytysautomatiikan käyttöön, käännä käyttötavan valitsin (7) symbolin "käynnistys-/pysäytysautomatiikka" kohdalle. Tässä käyttötavassa ilmavirtausta valvotaan elektronisesti säätimen (6) asetuk

sen mukaan. Oikein valittu asetus takaa riittävän tehokkaan pölynpoiston.

- Käynnistä imuri kytkemällä pistorasiaan (5) liitetty sähkötyökalu päälle. Imuri käynnistyy automaattisesti. - Imurointi loppuu, kun sammutat sähkötyökalun. Käynnistys-/pysäytysautomatiikan jälkikäynti toimii maks. 15 sekunnin ajan, jotta imuri saa imettyä imuletkussa olevan pölyn pois. - Sammuta imuri kääntämällä käyttötavan valitsin (7) symbolin "sammutus" kohdalle.

Jos varoitusääni kytkeytyy päälle, imuri täytyy tarkastaa kohdan "Vikojen korjaus" mukaan.

Märkäimurointi

Älä imuroi imurilla palonarkoja tai räjähdysherkkiä nesteitä (esimerkiksi bensiiniä, öljyä, spriitä tai liuottimia). Älä imuroi kuumaa, palavaa tai räjähdysaltista pölyä. Älä käytä imuria räjähdysvaarallisissa tiloissa. Pöly, höyry tai nesteet saattavat syttyä palamaan tai räjähtää. Imuria ei saa käyttää vesipumppuna. Imuri on tarkoitettu ilma-vesiseoksen imurointiin.

Huomautus: suodatustehon (pölyluokka H) vaatimusten mukaisuus on osoitettu vain kuivaimuroinnille.

Työvaiheet ennen märkäimurointia

• Poista tarvittaessa jätesäkki (27) tai turvapölypussi (26). Huomautus: kun imuroit vesi-/kiintoaineseoksia, käytä jätteiden hävityksen helpottamiseksi märkäsuodatinta, joka erottaa nesteen kiintoaineista.
• Asenna kumipyyhin (30) lattiasuulakkeeseen (32).
• Kytke automaattinen suodatinpuhdistus (AFC) pois päältä.

Nesteiden imurointi

Kytkeäksesi imurin päälle käännä käyttötavan valitsin (7) "Imurointi"-symbolin kohdalle.

Imuri on varustettu täyttötason antureilla (40). Kun suurin sallittu täyttötaso on saavutettu, imuri pysähtyy. Aseta käyttötavan valitsin (7) "sammutus"-symbolin kohdalle.

Huomautus: kun imuroit sähköä johtamattomia nesteitä (esimerkiksi porausemulsio, öljy ja rasva), imuri ei sammu säiliön tultua täyteen. Täyttötasoa täytyy valvoa jatkuvasti ja säiliö pitää tyhjentää ajoissa.

Jos varoitusääni kuuluu märkäimuroinnin yhteydessä, tämä tarkoittaa imurin toimintaturvallisuuden vaarantumista. Tämä edellyttää mitään korjaustoimia.

• Sammuta imuri kääntämällä käyttötavan valitsin (7) symbolin "sammutus" kohdalle. — Ruuvaa sulkutulppa (2) letkun kiinnityskohtaan (3) imurin kuljetusta varten. -Tyhjennä säiliö (1).

Tee seuraavat toimenpiteet märkäimuroinnin jälkeen homehtumisen ehkäisemiseksi:

• Ota laskosuodatin (28) pois ja anna sen kuivua perusteellisesti.
• Ota imurin yläosa (12) pois, avaa suodattimen kansi (39) ja anna molempien kuivua perusteellisesti.

Automaattinen suodatinpuhdistus (katso kuva H)

Automaattisessa suodatinpuhdistuksessa (AFC = Automatic Filter Cleaning) laskosuodatin (28) puhdistetaan 15 sekunnin väliajoin tapahtuvilla ilmapulsseilla (pulssimainen ääni).

Suodatinpuhdistus on aktivoitava viimeistään silloin, kun imuteho ei ole enää riittävä.

Suodatinpuhdistuksen säännöllinen käyttö pidentää suodattimen käyttöikää.

Suodattimen käyttöiän maksimoimiseksi deaktivoi automaattinen suodatinpuhdistus vain poikkeustapauksissa, esim. imuroidessasi pelkästään nesteitä tai kun käytät turvapaperipussia.

Pinnaltaan likainen laskosuodatin on täysin toimintakykyinen. Laskosuodatinta ei kannata puhdistaa manuaalisesti koputtelemalla tai puhaltamalla, ja tämä voi jopa rikkoa suodattimen.

Huomautus: automaattinen suodatinpuhdistus on aktivoitu tehtaalla.

Automaattisen suodatinpuhdistuksen voi kytkeä päälle tai pois päältä vain, kun imuri on käynnissä.

-AFC:n deaktivointi

Paina AFC-painiketta (9).

LED-merkkivalo (37) sammuu.

-AFC:n aktivointi

Paina AFC-painiketta (9).

LED-merkkivalo (37) palaa vihreänä.

Hoito ja huolto

Huolto ja puhdistus

• Irrota pistotulppa pistorasiasta, kun haluat tehdä imurin huolto-, puhdistus- tai säätötöitä, vaihtaa tarvikeosia tai viedä imurin säilytyspaikkaansa. Tämä varotoimenpide estää imurin tahattoman käynnistymisen. Pidä imuri ja tuuletusaukot puhtaina luotettavan ja turvallisen työskentelyn varmistamiseksi.

Jos virtajohto täytyy vaihtaa, turvallisuussyistä tämän saa tehdä vain Bosch tai valtuutettu Bosch-sähkötyökalujen huoltopiste. Käytä imurin huollossa ja puhdistuksessa vähintään suojausluokan FFP2 hengityssuojainta ja kertakäyttöisiä suojavaatteita asiaankuuluvien määräysten mukaisesti. Huollon ja puhdistuksen saa tehdä vain asianmukaisen koulutuksen saaneet henkilöt.

Imurin runko on imuroitava perusteellisesti ja pyyhittävä kostealla liinalla tai paketoitava tiiviisti, ennen kuin imuri poistetaan vaaralliselta alueelta. Kaikkien imuriosien on katsottava olevan saastuneita, jos ne on tuotu vaaralliselta alueelta.

Tämä edellyttää asiaankuuluvia varotoimenpiteitä. Kaikki sellaiset osat, joita ei ole puhdistettu riittävän perusteellisesti huollon tai korjauksen aikana, on hävitettävä (tiiviissä pusseissa).

Kun käyttäjä huoltaa imuria, se on purettava, puhdistettava ja huollettava ohjeenmukaisesti aiheuttamatta vaaraa huoltohenkilöille ja sivullisille. Ennen purkamista imuri kannattaa

puhdistaa mahdollisten vaarojen välttämiseksi. Huollossa on noudatettava Asentaminen-luvussa annettuja työvaiheita.

Imurin purkaminen tulee tehdä tehokkaasti tuuletetussa tilassa. Käytä huollon aikana suojavaatetusta.

Huollon jälkeen huoltopiste tulee puhdistaa.

Vähintään kerran vuodessa valmistajan tai koulutetun huoltoasentajan tulee suorittaa tekninen tarkistus, jossa tutkitaan esim. suodattimen vauriot, imurin tiiviys ja ohjauksen toiminta.

Lisäksi suodattimen toimintakyky tulee tarkistaa standardin EN 60335-2-69, 22.AA.201.2 mukaan vähintään kerran vuodessa.

Maakohtaiset vaatimukset saattavat edellyttää myös useammin tehtäviä tarkistuksia.

Jos suodatin ei suodata enää tehokkaasti, suodatin on vaihdettava ja tarkastus on tehtävä uudelleen.

Lääkälaskossuodattimen irrotus/vaihto (katso kuvat I1-I2)

Imuteho riippuu suodattimen kunnosta. Siksi suodatin tulee puhdistaa säännöllisin väliajoin.

Vaihda vaurioitunut lääkälaskossuodatin (28) välittömästi.

• Löysää molemmat lukitusruuvit (38) ja työnnä sulkimen lukitsinta (19) alaspäin. Vedä sulkimesta (18) ja avaa suodattimen kansi (39).
• Ota kiinni lääkälaskossuodattimen (28) reunoista ja nosta se yläkautta pois.
• Poista lääkälaskossuodattimen (28) irrotuksessa varissut pöly ja lika kostealla liinalla suodattimen kannen (39) kiinnitysreunasta.
• Asenna uusi tai puhdistettu lääkälaskossuodatin (28) paikalleen ja varmista sen kunnollinen kiinnitys. -Sulje suodattimen kansi (39) (sen täytyy lukittua kuuluvasti). -Työnnä sulkimen lukitsinta (19) ylöspäin ja ruuvaa molemmat lukitusruuvit (38) kiinni.

Säiliön puhdistaminen

Puhdista säiliö (1) tavallisella, hankaamattomalla puhdistusaineella säännöllisin väliajoin ja anna sen kuivua kunnolla.

Täyttötason anturien puhdistus (katso kuva J)

Puhdista täyttötason anturit (40) säännöllisesti.

-Avaa salvat (13) ja ota imurin yläosa (12) pois. -Puhdista täyttötason anturit (40) pehmeällä liinalla. - Asenna imurin yläosa (12) ja sulje salvat (13).

Säilytys ja kuljetus (katso kuva K)

Jotta et rasita tarpeettomasti selkääsi, poista täysi jätesäkki/turvapölypussi tai tyhjennä imuroitava neste ennen imurin kuljetusta.

108 | Suomi

• Kääri sähköjohto johtopidikkeen (17) ympärille.
• Aseta tarvikkeet asiaankuulaviin pidikkeisiin: imuputket (33) pidikkeisiin (20), rakosuulake (29) pidikkeeseen (21) ja lattiasuulake (32) pidikkeeseen (22). Avaa imuletkun pidikkeen (4) joustohihnat ja asenna imuletku (25) imurin yläosan ympärille pidikkeeseen (4). Kiinnitä joustohihnat paikoilleen.

Kanna imuria vain kantokahvan (10) avulla. Vie imuri kuivaan säilytystilaan ja suojaa se luvattomalta käytöltä. Lukitse pyörät (16) polkaisemalla pyöräjarru (15) alas.

Vikojen korjaus

Jos imurissa ilmenee häiriö (esimerkiksi suodattimen murtuma), se täytyy sammuttaa välittömästi. Häiriö

täytyy poistaa ennen imurin uudelleenkäynnistämistä.

Huomio! Imurissa on terveydelle vaarallista pölyä. Noudata tämän ohjekirjan kaikkia turvallisuusohjeita.

Ongelma Korjausohje

Imuturbini ei käynisty.	-Tarkista virtajohto, pistotulppa, sulake, pistorasia ja tāytötason anturit (40).Kāytötavan valitsin (7) on asennossa "käynistys-/pysāytysautomatiikka".- Siirrā kāytötavan valitsin (7) symbolin "imurointi" kohdalle tai kytke pistorasiaan (5) liitetty sāhkötyōkalu pälle.
Imuturbini sammuu.	-Tyhjennā sāliö (1).
Imuturbini ei käynisty uudelleen sāi-lion tyhjennyksen jälkeen.	-Kytke imuri pois pälätä ja odota 5 sekuntia, kytke imuri 5 sekunnin kuluttua uudel-leen pälle. - Puhdista tāytötason anturit (40) sekā tāytötason anturien (40) vāliraot harjalla.
Imuteho heikenty.	-Poista tutokset imusuulakkeesta, imuputkesta (33), imulektusta (25) tai laakalas-kossuodattimasta (28). - Vaihda jætesäkki (27) tai turvapölypussi (26). - Kiinnitā suodattimen kansi (39) kunnolla. - Asenna imurin yläosa (12) oikein paikalleen ja sulje salvat (13). - Valhda laakalaskossoudatin (28).
Pölyn ulospääsy imuroitaessa	-Tarkasta, etta laakalaskossoudatin (28) on asennetu oikein paikalleen. - Vaihda laakalaskossoudatin (28).
Toiminnan katkaisuatomatiikka (mär-käimurointi) ei reagoi.	-Puhdista tāytötason anturit (40) sekā tāytötason anturien (40) vāliraot harjalla. Toiminnan katkaisuatomatiikka ei toimi sāhköä johtamattomien neseiden tai vaah-don muodostumisen yhteydessä. - Valvo jatkuvasti tāytötasoa.
Varoitusääni kytkeytyy pälle. Imuteho sāädetty liian pieneksi.	- Sādā imutehon sāädin (8) suurempaan arvoon. Asetettu värärelletkunhalkaisija. - Sādā ilmavirran sāädin (6) oikean kokoiselle imulektun halkaisijalle. Imulektu (25) on sukossa tai taitunut. - Poista tutos tai taitos. Jætesäkki/turvapölypussi on tāynnä. - Vaihda jætesäkki (27) tai turvapölypussi (26). Laakalaskossoudatin (28) on likainen. - Puhdista tai tarvittaessa vailhda laakalaskossoudatin. Ei riittävän suurta ilmavirtaa imuriin kytketyōkalun lapi. - Avaa imuadapterin (23) lisäilma-ukko (36): käännä imuadapterin rengasta, kun-nes lisäilma-ukko on kokonaan auki. - Mikäli kuuluu varustukseen: avaa sāhkötyōkalun lisäilma-ukko. Valvontaelektronikan toimintavirhe.

Ongelma Korjausohje

• Ota yhteys valtuutettuun Bosch-huoltopisteeseen. Automaattinen suodatinpuhdistus ei -Aktivoi suodatinpuhdistus (paina AFC-painiketta (9)). toimi. -Liitä imuletku (25) paikalleen.

Automaattista suodatinpuhdistusta ei - Ota yhteys valtuutettuun Bosch-huoltopisteeseen. saa kytketty pois päältä.

Automaattista suodatinpuhdistusta ei - Ota yhteys valtuutettuun Bosch-huoltopisteeseen. saa kytketty päälle.

Lisätarvikkeet

	Tarvikenumero
Turvapölpussi 2 607 432 050
Jätesäkki (PE) (kuiva-/märkäimu- rointi)	2 607 432 051
Laakalaskossuodatin PTFE/Hepa, põlyluokka H	2 607 432 052

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com. Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044

Faksi: 0102961838

www.bosch-pt.fi

Muut asiakaspalvelun yhteystiedot löydät kohdasta:

Imuri, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Älä hävitä imuria talousjätteiden mukana!

Koskee vain EU-maita:

Eurooppalaisen käytöstä poistettuja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2012/19/EU ja sitä soveltavan kansallisen lainsäädännön mukaan käyttökelvottomat sähkötyökalut täytyy kerätä talteen erikseen ja ne tulee toimittaa kierrätykseen.

Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävitetään epäasianmukaisesti, niiden mahdollisesti sisältämät

vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ihmisten terveydelle.

Pölynimuri on tarkoitettu sekä kuivaan että märkään imurointiin. Huolellinen käyttäjä voi imuroida myös teräviä esineitä ja sirpaleita.

KÄYTTÖÖNOTTO

Pölynimuri on tarkoitettu kotitalouspölyn imurointiin.

Pölynimuri sisältää terveydelle haitallista pölyä. Anna sen laskeutua.

Pölynimuri sisältää terveydelle haitallista pölyä. Anna sen laskeutua.

Avaa pölynimurin yläosan lukot (13) ja nosta pölynimurin yläosa (12) pois.

Avaa pölynimurin yläosan lukot (13) ja nosta pölynimurin yläosa (12) pois. Puhdista täyttötason anturit (40) pehmeällä liinalla. Aseta pölynimurin yläosa (12) paikalleen ja sulje lukot (13).

IEC/EN 60335-2-69

GAS 35 H AFC	GAS 35 H AFC	\( \ddot{a} \)	\( \ddot{a} \)
3601 JC3 660	3601 JC3 6..		\( \ddot{a} \)
110	240-220	\( \ddot{a} \)	\( \ddot{a} \)
1000	1200	\( \ddot{a} \)	\( \ddot{a} \)
60-50	60-50	\( \ddot{a} \)	\( \ddot{a} \)
35	35	\( \ddot{a} \)	\( (\ddot{a} \) \( \ddot{a} \) \( \ddot{a} \) \( \ddot{a} \) \( \ddot{a} \) \( \ddot{a} \) \( \ddot{a} \) \( \ddot{a} \) \( \ddot{a} \) \( \ddot{a} \) \( \ddot{a} \) \( \ddot{a} \) \( \dot{a} \) \( \ddot{a} \) \( \ddot{a} \) \( \ddot{a} \) \( \ddot{a} \) \( \ddot{a} \) \( \ddot{a} \) \( \ddot{a} \) \( \ddot{a} \) \( \ddot{a} \) \( \ddot{a} \) \( \ddot{\mathrm{a}} \) \( \ddot{\mathrm{a}} \) \( \ddot{\mathrm{a}} \) \( \ddot{\mathrm{a}} \) \( \ddot{\mathrm{a}} \) \( \ddot{\mathrm{a}} \) \( \ddot{\mathrm{a}} \) \( \ddot{\mathrm{a}} \) \( \ddot{\mathrm{a}} \) \( \ddot{\mathrm{a}}\ddot{\mathrm{a}} \)
25	25	\( \ddot{a} \)	\( (\ddot{a} \) \( \ddot{a} \) \( \ddot{a} \) \( \ddot{a} \) \( \ddot{a} \) \( \ddot{a} \) \( \ddot{a} \) \( \ddot{a} \) \( \ddot{a} \) \( \ddot{a}\ddot{\mathrm{a}} \)

(11)

-olgJI L-BOXX Jauj uay j

aJySll oBgUoI JIJI baw (G oJgUJI jbl) alssuJI

1gJU 1000

abally (5) jao aagg mssj p 1y siaai yuus ooc uoguy gooi u idSoydally agawall sgaaal lgl oagj 1y

8 bawu gog o u aqks da jus jaua Jai jaua Jaua Jaua Jaua Jaua Jaua Jaua Jaua Jaua Jaua Jaua Jaua Jaua Jaua Jaua Jaua Jaua Jaua Jaua Jaua Jaua Jaua Jaua Jaua Jaua Jaua Jaua Jaua Jaua Jaua Jaua Jaua Jaua Jaua Jaua JAU
