LIETOŠANAS INSTRUKCIJA GAS 35 H AFC Professional BOSCH

Klienditeenindus ja kasutusalane nõustamine Klienditeeninduse töötajad vastavad teie küsimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt: www.bosch-pt.com Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kasutamise kohta. Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tüübisildil olev 10‑kohaline tootenumber. Eesti Vabariik Teeninduskeskus Tel.: (+372) 6549 575 Faks: (+372) 6549 576 E-posti: service-pt@lv.bosch.com Muud teeninduse aadressid leiate jaotisest: www.bosch-pt.com/serviceaddresses Kasutuskõlbmatuks muutunud seadmete käitlus Tolmuimeja, tarvikud ja pakendid tuleb suunata keskkonnasäästlikult ringlussevõttu. Ärge visake tolmuimejat olmejäätmete hulka! Üksnes ELliikmesriikidele: Vastavalt Euroopa direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi 1 609 92A 98V | (22.01.2024) Bosch Power ToolsLatviešu | 263 ülevõtvatele riiklikele õigusaktidele tuleb kasutuskõlbmatuks muutunud tolmuimejad eraldi kokku koguda ja keskkonnasäästlikult ringlussevõttu suunata. Vale jäätmekäitluse korral võivad vanad elektri- ja elektroonikaseadmed, milles sisaldub kahjulikke aineid, kahjustada keskkonda ja inimeste tervist. Latviešu Drošības noteikumi vakuumsūcējiem Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai. u Šis vakuumsūcējs nav paredzēts, lai to lietotu bērni un personas ar ierobežotām fiziskajām, sensorajām vai garīgajām spējām vai ar nepietiekošu pieredzi un zināšanām. Pretējā gadījumā pastāv savainošanās briesmas izstrādājuma nepareizas lietošanas dēļ. u Uzraugiet bērnus. Tas ļaus nodrošināt, lai bērni nerotaļātos ar vakuumsūcēju. u Ievērojiet visus drošības noteikumus, kas attiecas uz nosūcamajiem materiāliem. BRĪDINĀ- JUMS Neuzsūciet azbestu saturošas vielas. Azbestam piemīt kancerogēnas īpašības. BRĪDINĀ- JUMS Lietojiet vakuumsūcēju tikai tad, ja Jūsu rīcībā ir pietiekoši daudz informācijas par tā lietošanu, par uzsūcamajām vielām un par šo vielu drošu utilizēšanu. Rūpīgi iepazīstoties ar izstrādājumu, samazinās nepareizas apiešanās un savainošanās risks. BRĪDINĀ- JUMS Vakuumsūcējs ir paredzēts sausu vielu uzsūkšanai, taču, veicot vajadzīgus pasākumus, to var lietot arī šķidrumu uzsūkšanai. Vakuumsūcējā iekļūstot šķidrumam, pieaug elektriskā trieciena saņemšanas risks. u Nelietojiet vakuumsūcēju, lai nosūktu uzliesmojošus vai sprādzienbīstamus šķidrumus, piemēram, benzīnu, eļļu, spirtu vai šķīdinātāju. Nelietojiet vakuumsūcēju, lai nosūktu karstus, degošus vai sprādzienbīstamus putekļus. Nedarbiniet vakuumsūcēju sprādzienbīstamās telpās. Putekļi, izgarojumi vai šķidrumi var uzliesmot vai sprāgt. BRĪDINĀ- JUMS Izmantojiet kontaktligzdu tikai lietošanas pamācībā norādītajiem mērķiem. BRĪDINĀ- JUMS Nekavējoties izslēdziet vakuumsūcēju, ja no tā sāk izplūst putas vai ūdens, un tad iztukšojiet tvertni. Pretējā gadījumā vakuumsūcējs var tikt bojāts. u UZMANĪBU! Vakuumsūcēju drīkst uzglabāt tikai telpās. u UZMANĪBU! Regulāri tīriet tvertnes piepildīšanās ar šķidrumu sensorus un pārbaudiet, vai tie nav bojāti. Pretējā gadījumā var tikt nelabvēlīgi ietekmētas to funkcijas. u Ja vakuumsūcēju tomēr ir nepieciešams lietot vietās ar paaugstinātu mitrumu, izmantojiet tā pievienošanai noplūdes strāvas aizsargreleju. Lietojot noplūdes strāvas aizsargreleju, samazinās elektriskā trieciena saņemšanas risks. u Ik reizi pirms lietošanas pārbaudiet vakuumsūcēju, tā elektrokabeli un kontaktdakšu. Atklājot bojājumu, pārtrauciet vakuumsūcēja lietošanu, līdz bojājums tiek novērsts. Nemēģiniet atvērt vakuumsūcēju saviem spēkiem, bet nodrošiniet, lai to remontētu kvalificēts speciālists, nomaiņai lietojot vienīgi oriģinālās rezerves daļas. Bojājums vakuumsūcējā, tā elektrokabelī vai kontaktdakšā paaugstina elektriskā trieciena saņemšanas risku. u Nepārbrauciet un nesaspiediet vakuumsūcēja elektrokabeli. Nevelciet aiz elektrokabeļa, ja vēlaties atvienot vakuumsūcēja kontaktdakšu no elektrotīkla kontaktligzdas vai pārvietot vakuumsūcēju. Ja ir bojāts elektrokabelis, pieaug risks saņemt elektrisko triecienu. u Atvienot vakuumsūcēja kontaktdakšu no elektrotīkla kontaktligzdas pirms vakuumsūcēja apkalpošanas, tīrīšanas vai iestatīšanas, piederumu nomaiņas vai novietošanas uzglabāšanai. Šāds piesardzības pasākums ļauj novērst vakuumsūcēja nejaušu ieslēgšanos. u Parūpējieties, lai darba telpa tiktu labi vēdināta.u Nodrošiniet, lai vakuumsūcēju remontētu kvalificēts speciālists, nomaiņai lietojot vienīgi oriģinālās rezerves daļas. Vienīgi tā ir iespējams panākt vakuumsūcēja ilgstošu un nevainojamu darbību bez atteikumiem. u Ja vakuumsūcējs ir izmantots jomās ar veselībai bīstamiem materiāliem, tad pirms izņemt vakuumsūcēju no apdraudētās zonas, vispirms nosūciet, noslaukiet vai noblīvējiet vakuumsūcēja Bosch Power Tools 1 609 92A 98V | (22.01.2024)264 | Latviešu ārējo korpusu. Visas vakuumsūcēja daļas tiek uzskatītas par kontaminētām, un jums ir jāveic nepieciešamie pasākumi, lai nodrošinātu, ka veselībai bīstamie materiāli nevar izplatīties. BRĪDINĀ- JUMS Vakuumsūcējs satur veselībai kaitīgus putekļus. Nodrošiniet, lai vakuumsūcēja iztukšošanu un apkopi, tai skaitā putekļu savācējtvertnes noņemšanu veiktu vienīgi kvalificēts personāls. Strādājot ar vakuumsūcēju, nepieciešams lietot atbilstošu aizsargaprīkojumu. Nedarbiniet vakuumsūcēju, ja tas nav pilnā apjomā aprīkots ar filtru sistēmu. Tas var būt bīstami veselībai. u Pirms vakuumsūcēja iedarbināšanas pirmo reizi pārliecinieties, ka tā uzsūkšanas šļūtene ir nevainojamā stāvoklī. Pievienojiet uzsūkšanas šļūteni vakuumsūcējam, lai no tā nejauši neizbirtu iesūktie putekļi. Izbirušie putekļi var tikt ieelpoti. u Nesēdiet uz vakuumsūcēja. Tas var instrumentu sabojāt. u Ievērojiet piesardzību, lietojot vakuumsūcēja elektrokabeli un uzsūkšanas šļūteni. Pretējā gadījumā var tikt apdraudētas citas personas. u Nelietojiet vakuumsūcēja tīrīšanai tieši uz to virzītu ūdens strūklu. Ūdenim iekļūstot vakuumsūcēja augšējā daļā, pieaug elektriskā trieciena saņemšanas risks. u Pievienojiet vakuumsūcēju pie pienācīgi sazemētas elektrotīkla kontaktligzdas. Elektrotīkla kontaktligzdai un pagarinātājkabelim jābūt aprīkotam ar funkcionēt spējīgu aizsargzemējuma vadu. Simboli Lietojot vakuumsūcēju, var būt svarīgi zināt šeit parādīto simbolu nozīmi. Tāpēc lūdzam iegaumēt šos simbolus un to nozīmi. Simbolu pareiza interpretācija ļaus labāk un drošāk lietot vakuumsūcēju. Simboli un to nozīme BRĪDINĀJUMS! Izlasiet visus drošības noteikumus un norādījumus. Ja neievē- ro drošības noteikumus un norādījumus, var izraisīt elektrotriecienu, ugunsgrēku un/vai nopietnus savainojumus. Putekļu klases H vakuumsūcējs atbilstoši IEC/EN 60335-2-69 sausajai veselībai bīstamo putekļu ar iedarbības robežvērtību <0,1mg/m

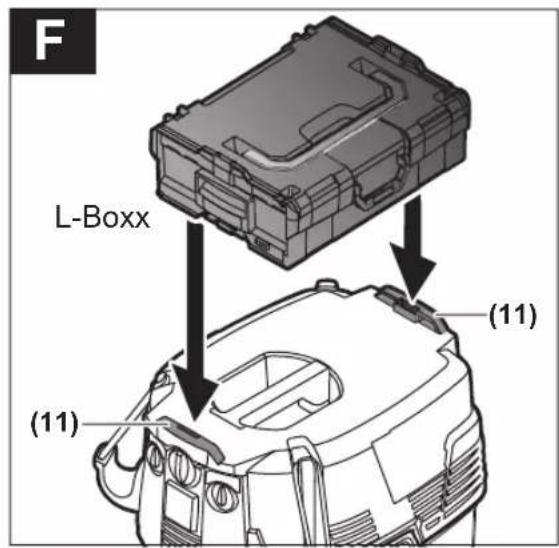

uzsūkšanai. Ja brīdinošās uzlīmes teksts nav Jūsu valsts valodā, pirms izstrādājuma lietošanas pirmo reizi pārlīmējiet tam kopā ar izstrādājumu piegādāto uzlīmi Jūsu valsts valodā. Simboli un to nozīme BRĪDINĀJUMS! Vakuumsūcējs satur veselībai kaitīgus putekļus. Nodroši- niet, lai vakuumsūcēja iztukšošanu un apkopi, tai skaitā putekļu savācējtvert- nes noņemšanu veiktu vienīgi kvalificēts personāls. Strādājot ar vakuumsūcēju, nepieciešams lietot atbilstošu aizsargaprīkojumu. Nedarbi- niet vakuumsūcēju, ja tas nav pilnā apjomā aprīkots ar filtru sistēmu. Tas var būt bīstami veselībai. Pievienojiet vakuumsūcējam maksimāli vienu konteineri L-BOXX. L-BOXX konteinera svars kopā ar saturu nedrīkst pārsniegt 15kg. Neuzkariniet vakuumsūcēju uz āķa, piemēram, transportēšanas laikā. Vakuumsūcējs nav paredzēts piekarināšanai. Tas var radīt savainojumus un materiālo vērtību bojājumus. Nelietojiet vakuumsūcēju kā sēdekli, kāpnes vai kāpsli. Vakuumsūcējs var apgāzties un tikt bojāts. Pastāv savainojumu risks. Automātiska ieslēgšanās un izslēgšanās Šī funkcija ļauj uzsūkt darba gaitā radušos putekļus no darbināmajiem elektroinstrumentiem Vakuumsūcējs automātiski ieslēdzas un pēc tam izslēdzas ar zināmu laika aizturi Izslēgšana Uzsūkšana Nosēdušos putekļu uzsūkšana 1 609 92A 98V | (22.01.2024) Bosch Power ToolsLatviešu | 265 Simboli un to nozīme

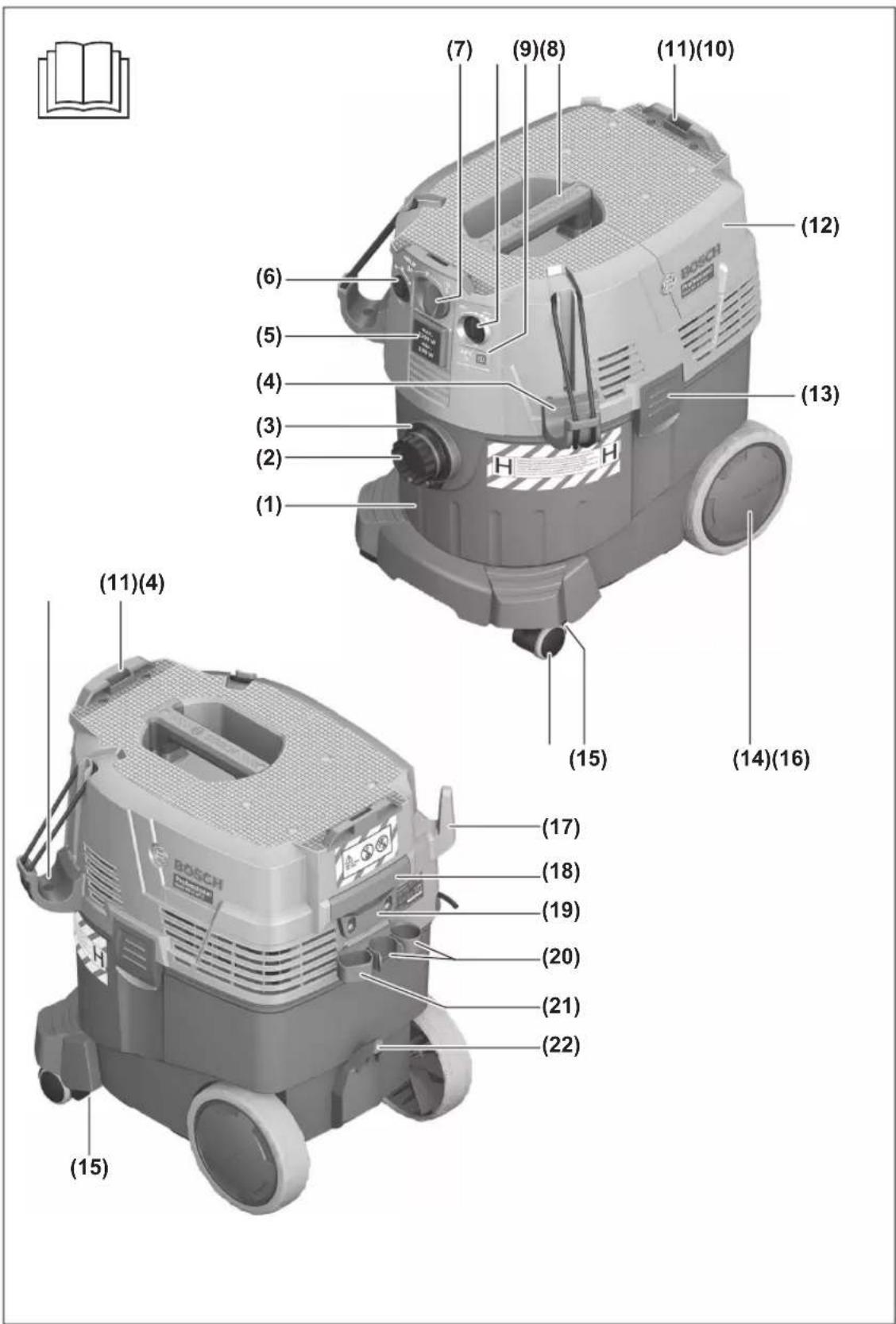

Tilpuma plūsmas kontrole šļūtenei ar diametru 35mm Min/Max Uzsūkšanas jaudas bezpakāpju regulēšana: – maksimāla uzsūkšanas jauda, veicot darbus, kuru gaitā izdalās liels putekļu daudzums – samazināta uzsūkšanas jauda, veicot darbus, kuru gaitā izdalās neliels putekļu daudzums, un iespēja regulēt uzsūkšanas jaudu starp pievienoto elektroinstrumentu un apstrādājamā priekšmeta virsmu (piemēram, slīpēšanas laikā) Dati par pievienotā elektroinstrumenta maksimālo pieslēgšanās jaudu (atkarībā no valsts) AFC Automātiska filtra tīrīšana (AFC = Automatic Filter Cleaning) Izstrādājuma un tā funkciju apraksts Ņemiet vērā attēlus lietošanas pamācības sākuma daļā. Pareizs lietojums Vakuumsūcējs ir paredzēts neuzliesmojošu, sausu putekļu, neuzliesmojošu šķidrumu un ūdens un gaisa maisījumu savākšanai, uzsūkšanai, novadīšanai un atdalīšanai. Vakuumsūcējs ir tehniski pārbaudīts un atbilst putekļu klaseiH sausu puteķlu uzsūkšanai saskaņā ar IEC/ EN60335-2-69. Tas ir piemērots paaugstinātai slodzei rūpnieciskajā izmantošanā, piemēram, amatniecībā, ražošanā un darbnīcās saskaņā ar IEC/EN60335-2-69. Darbības laikā kontaktligzdu drīkst izmantot tikai sausā vidē. Attēlotās sastāvdaļas Attēloto sastāvdaļu numerācija atbilst izstrādājuma attēliem, kas sniegti lietošanas pamācības grafiskajās lappusēs. (1) Tvertne (2) Uzsūkšanas atveres aizdare (3) Savienotājs šļūtenes pievienošanai (4) Uzsūkšanas šļūtenes turētājs (5) Kontaktligzda elektroinstrumenta pieša (6) Tilpuma plūsmas regulators (7) Darba režīmu pārslēdzējs (8) Uzsūkšanas jaudas regulators (9) AFC taustiņš (10) Rokturis pārnešanai (11) Konteinera L-BOXX stiprinājums (12) Vakuumsūcēja augšējā daļa (13) Vakuumsūcēja augšējās daļas aizdare (14) Brīvgaitas ritenis (15) Pagriežamo ritenīšu bremze (16) Pagriežamais ritenītis (17) Elektrokabeļa turētājs (18) Filtra pārsega aizdare (19) Aizdares drošinājums (20) Uzsūkšanas caurules turētājs (21) Turētājs salaidumu sprauslai/liektajai sprauslai (22) Turētājs grīdas sprauslai (23) Nosūkšanas adapters (24) Liektā sprausla (25) Uzsūkšanas šļūtene (26) Drošības filtra maiss (27) Maiss utilizēšanai (28) Plakano ieloču filtrs Klasse H (HEPA/PTFE) (29) Šuvju sprausla (30) Gumijas apmala (31) Suku sloksnes (32) Grīdas sprausla (33) Iesūkšanas caurule (34) Stiprinājums uzsūkšanas šļūtenes turētājam (35) Nospiežamā poga (36) Gaisa iesūkšanas lūka (37) Kontroles LED diode (38) Drošības skrūves (39) Filtra pārsegs (40) Tvertnes piepildīšanās devēji Bosch Power Tools 1 609 92A 98V | (22.01.2024)266 | Latviešu Tehniskie parametri Vakuumsūcējs mitrai un sausai uzsūkšanai GAS 35 H AFC GAS 35 H AFC Izstrādājuma numurs 3601JC36.. 3601JC3660 Nominālais spriegums V 220–240 110 Nominālā ieejas jauda W 1200 1000 Frekvence Hz 50–60 50–60 Tvertnes tilpums (bruto) l 35 35 Tvertnes tilpums (neto) l 25 25 Neto tilpums (šķidrums) l 19 19 Putekļu maisa tilpums l 19 19 Maks. gaisa retinājums

255,6 Maks. uzsūkšanas jauda W 1380 1150 Ieloču filtra laukums m² 0,5 0,5 Putekļu klase H H Svars atbilstoši EPTA-Procedure01:2014 kg 12,4 12,7 Aizsardzības klase /I /I Vakuumsūcēja aizsardzības klase IPX4 IPX4 Tīkla spraudnis Šveice, aizsardzības klase IP55 – A) Izmērīts ar 3 m garu uzsūkšanas šļūteni ar Ø 35 mm Parametri ir sniegti nominālajam spriegumam [U] 230 V. Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši nacionālajiem standartiem, šie parametri var atšķirties. Vērtības var atšķirties atkarībā no konkrētā izstrādājuma un izmantošanas vai apkārtējās vides apstākļiem. Plašāku informāciju skatiet vietnē www.bosch-professional.com/wac. Automātiska ieslēgšanās/izslēgšanās Nominālais spriegums Maksimālā jauda Minimālā jauda 230V 2200W 100W 110V 750W 100W Dati par pievienotā elektroinstrumenta pieļaujamo pieslēgšanās jaudu. Citām valstīm paredzētajiem modeļiem šīs vērtības var atšķirties. Lūdzam ievērot vērtības, kas norādītas uz vakuumsūcēja kontaktligzdas. Informācija par troksni un vibrāciju Trokšņa emisijas vērtības ir noteiktas atbilstīgiEN60335-2-69. Ar A novērtētais vakuumsūcēja akustiskās jaudas līmenis tipiskos gadījumos ir69 dB(A) (70 dB(A) pie 110 V). Nedrošums K=1 dB(A). Akustiskās jaudas līmenis ir83dB(A). Lietojiet dzirdes aizsarglīdzekļus! Kopējā vibrācijas paātrinājuma vērtība a

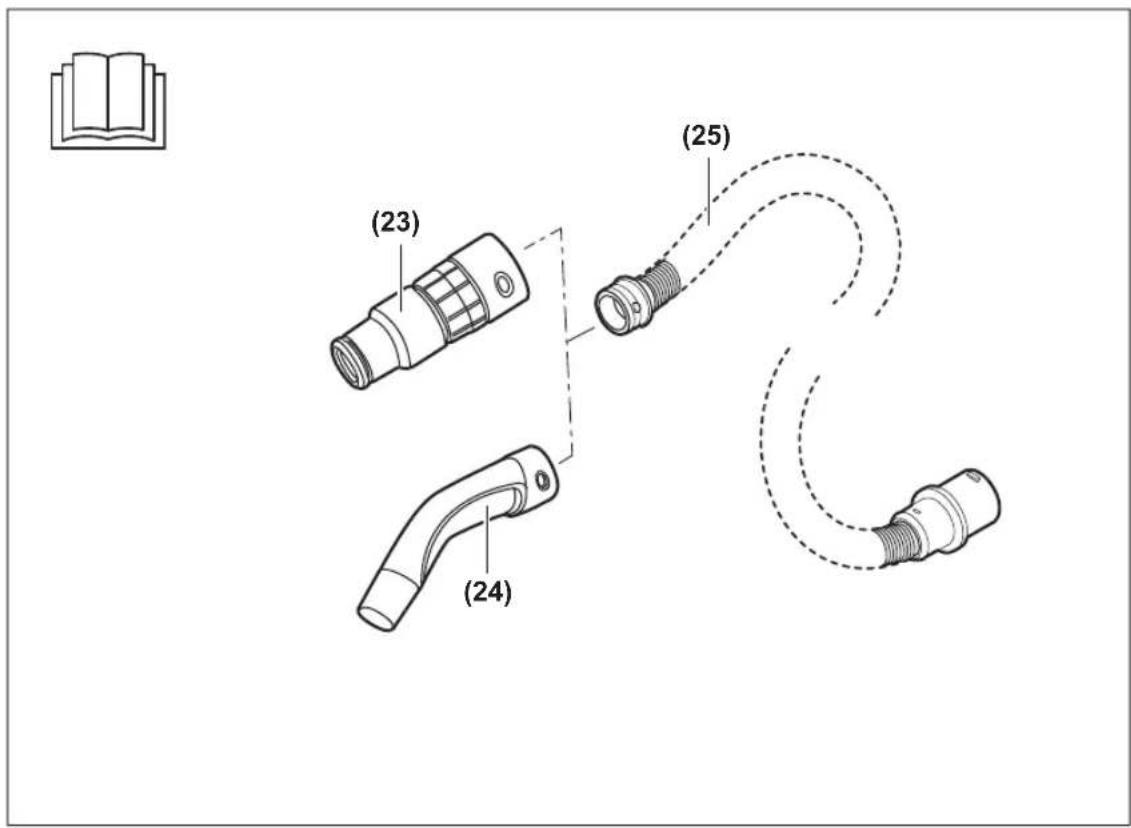

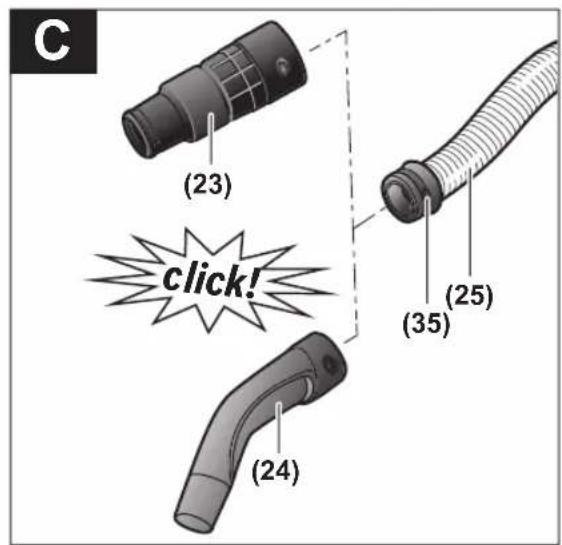

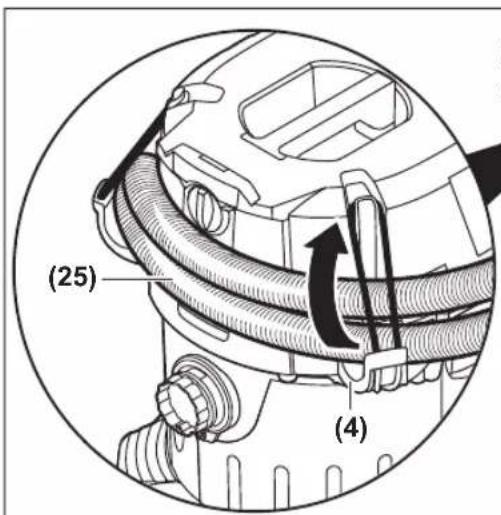

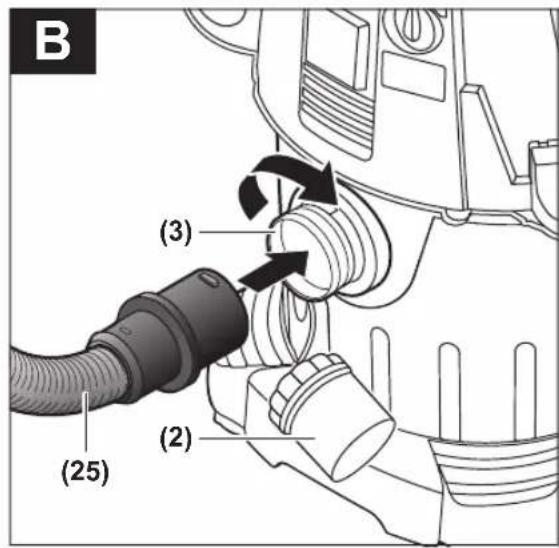

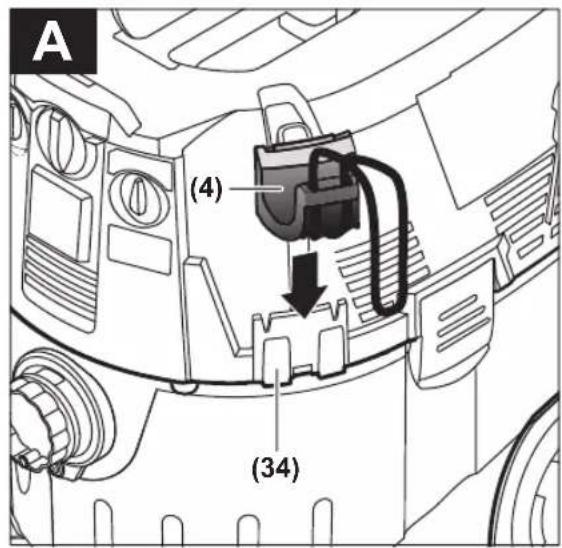

Montāža u Atvienot vakuumsūcēja kontaktdakšu no elektrotīkla kontaktligzdas pirms vakuumsūcēja apkalpošanas, tīrīšanas vai iestatīšanas, piederumu nomaiņas vai novietošanas uzglabāšanai. Šāds piesardzības pasākums ļauj novērst vakuumsūcēja nejaušu ieslēgšanos. Uzsūkšanas šļūtenes turētāja montāža (attēls A) – No augšas spēcīgi iebīdiet uzsūkšanas šļūtenes turētājus (4) šim nolūkam paredzētajos stiprinājumos (34), līdz turētāji tajos fiksējas. 1 609 92A 98V | (22.01.2024) Bosch Power ToolsLatviešu | 267 Uzsūkšanas šļūtenes montāža (skat. attēluB) Izvelciet aizdares (2) no šļūtenes savienotāja (3). Uzlieciet uzsūkšanas šļūteni(25) uz šļūtenes savienotāja(3) un pagrieziet to pulksteņrādītāju kustības virzienā līdz atdurei. u Noņemot uzsūkšanas šļūteni, vienmēr aizveriet uzsūkšanas atveres ar aizdarēm. Ar to tiek novērsta putekļu izkļūšana. Piezīme. Uzsūkšanas laikā putekļu berzes dēļ šļūtenē veidojas elektriskais lādiņš, kas var skart lietotāju statiskās izlādes veidā (atkarībā no apkārtējā vides ietekmes un ķermeņa jūtīguma). Vispārējā gadījumā, uzsūcot smalkus putekļus un sausus materiālus, ieteicams izmantot Bosch antistatisko uzsūkšanas šļūteni (papildpiederums). Uzsūkšanas piederumu montāža (attēls C) Uzsūkšanas šļūtene (25) ir aprīkota ar fiksatoru sistēmu, kas ļauj tai pievienot uzsūkšanas piederumus (uzsūkšanas adapteri (23), liekto sprauslu (24)). Uzsūkšanas adaptera nostiprināšana – Uzbīdiet uzsūkšanas adapteri (23) uz uzsūkšanas šļūtenes (25), līdz abas uzsūkšanas šļūtenes spiedpogas (35) fiksējas ar skaidri sadzirdamu troksni. – Lai demontētu daļas, nospiediet spiedpogas (35) un secīgi novelciet daļas no šļūtenes. Sprauslu un cauruļu montāža – Uzbīdiet liekto sprauslu (24) uz uzsūkšanas šļūtenes (25), līdz abas uzsūkšanas šļūtenes spiedpogas (35) fiksējas ar skaidri sadzirdamu troksni. – Pēc tam stingri uzbīdiet vēlamo uzsūkšanas piederumu (grīdas sprauslu, salaidumu sprauslu, uzsūkšanas cauruli u.c.) uz liektās sprauslas (24). – Lai demontētu daļas, nospiediet spiedpogas (35) un secīgi novelciet daļas no šļūtenes. Uitilizācijas maisa vai drošības filtra maisa ievietošana/izņemšana (sausā uzsūkšana) (skatītattēlusD1−D3) Lai veiktu sauso uzsūkšanau materiāliem, kas atbilst putekļu klasei H, jums ir jāizmanto vai nu utilizācijas maiss(27) drošības filtra maiss(26). Uzsūcot vielas bez ekspozīcijas vērtības, kā arī vielas, kuru ekspozīcijas vērtība ≥1mg/m

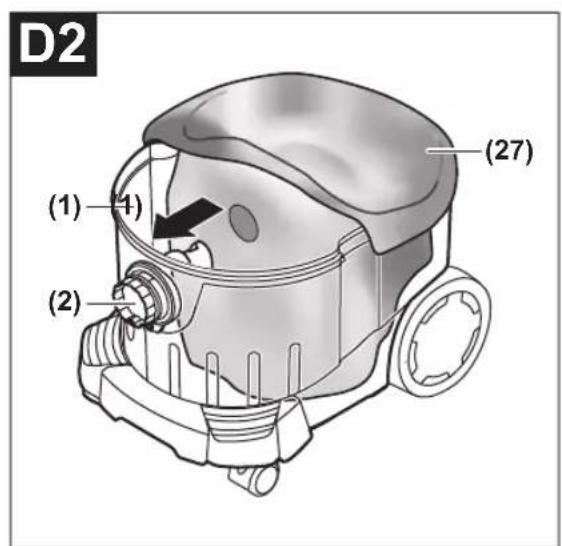

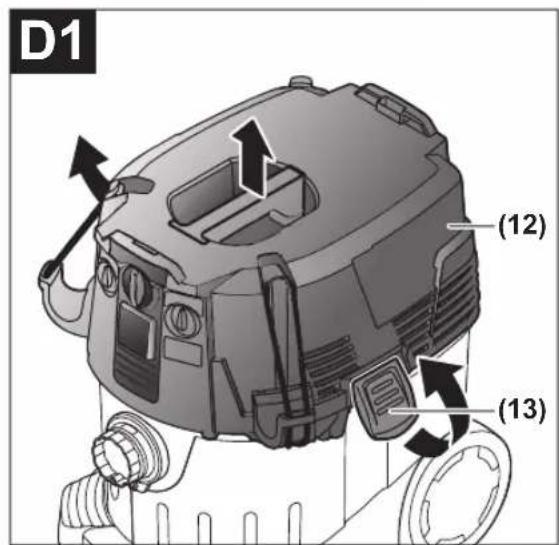

(kas atbilst putekļu klasei L), tās var iesūkt tieši vakuumsūcēja tvertnē. BRĪDINĀ- JUMS Vakuumsūcējs satur veselībai kaitīgus putekļus. Nodrošiniet, lai vakuumsūcēja iztukšošanu un apkopi, tai skaitā putekļu savācējtvertnes noņemšanu veiktu vienīgi kvalificēts personāls. Strādājot ar vakuumsūcēju, nepieciešams lietot atbilstošu aizsargaprīkojumu. Nedarbiniet vakuumsūcēju, ja tas nav pilnā apjomā aprīkots ar filtru sistēmu. Tas var būt bīstami veselībai. Utilizēšanas maisa ievietošana – Atveriet aizdares (13) un noņemiet vakuumsūcēja augšējo daļu (12). – Ievietojiet utilizēšanas maisu (27) tvertnē (1) tā, lai maisa iepildīšanas atvērums būtu vērsts uz priekšpusi. – Uzvelciet iepildīšanas atvērumu uz savienojošās atmalas, līdz atvērums iegulst atmalas padziļinājumā. – Pārliecinieties, ka utilizēšanas maiss (27) pilnīgi pieguļ tvertnes (1) iekšējām sienām. – Uzlociet utilizēšanas maisa (27) malas uz tvertnes (1) malām. – Novietojiet vakuumsūcēja augšējo daļu (12) tai paredzētajā vietā un noslēdziet aizdares (13). Utilizēšanas maisa izņemšana un noslēgšana – Noslēdziet tvertni(1) ar uzsūkšanas savienojuma noslēgšanas aizbāzni(2). – Atveriet aizdares (13) un noņemiet vakuumsūcēja augšējo daļu (12). – Novelciet pilno utilizēšanas maisu(27) no savienojošās atmalas virzienā uz aizmuguri. – Blīvi noslēdziet utilizācijas maisu(27) ar piegādāto vadu saiti zem uzsūkšanas savienojum atveres un ventilācijas atveres. – Cenšoties nesabojāt utilizēšanas maisu(27), uzmanīgi izņemiet to no tvertnes(1). Sekojiet, lai utilizēšanas maiss izņemšanas laikā netiktu bojāts, tam pārvietojoties pāri savienojošajai atmalai vai citiem asiem priekšmetiem. – Laiku pa laikam iztīriet tvertni(1), lietojot tirdzniecībā pieejamu neabrazīvu tīrīšanas līdzekli, un tad ļaujiet tai izžūt. Ievietojiet drošības filtra maisu. – Atveriet aizdares (13) un noņemiet vakuumsūcēja augšējo daļu (12). – Ievietojiet drošības filtra maisu(26) ar iepildes atveri uz augšu(1) tvertnē. – Uzvelciet iepildīšanas atvērumu uz savienojošās atmalas, līdz atvērums iegulst atmalas padziļinājumā. – Pārliecinieties, ka melnais drošības filtra maisa(26) plastmasas maiss pilnība piegulst tvertnes iekšējām malām(1). – Pārliecinieties, ka spiediena izlīdzinājuma caurums atrodas tvertnes iekšienē. – Pārlieciet melnā plastmasas maisa malas pāri tvertnes malām(1). – Novietojiet vakuumsūcēja augšējo daļu (12) tai paredzētajā vietā un noslēdziet aizdares (13). Izņemiet un noslēdziet drošības filtra maisu. – Aizveriet tvertni(1) ar uzsūkšanas savienojuma noslēgšanas aizbāzni(2). – Atveriet aizdares (13) un noņemiet vakuumsūcēja augšējo daļu (12). – Novelciet pilno drošības filtra maisu(26) no savienojuma atloka uz leju. Bosch Power Tools 1 609 92A 98V | (22.01.2024)268 | Latviešu – Aizveriet drošības filtra atveri, pabīdot pārsega aizdari pāri atverei. – Cieši aizveriet melno plastmasas maisu ar piegādāto kabeļu fiksatoru. – Novelciet uzlīmi, kas arodas blakus spiediena izlīdzinājuma atverei un ar to aizveriet atveri. – Piesardzīgi izņemiet noslēgto drošības filtra maisu, to nesavainojot no tvertnes(1). Uzmanieties, lai drošības filtra maiss nesaskaras ar savienojuma atloku vai citiem asiem priekšmetiem. – Laiku pa laikam iztīriet tvertni(1), lietojot tirdzniecībā pieejamu neabrazīvu tīrīšanas līdzekli, un tad ļaujiet tai izžūt. Gumijas apmalas ievietošana (mitrajai uzsūkšanai) (attēlsE) Norādījums: prasības par izlaides pakāpi (putekļu klase H) ir norādītas tikai sausajai uzsūkšanai. – Ar piemērotu rīku izceliet suku sloksnes(31) no grīdas sprauslas(32). – Ievietojiet gumijas apmalu(30) grīdas sprauslā(32). Norāde: gumijas apmalas strukturētajai pusei jābūt vērstai uz āru. Konteinera L‑Boxx pievienošana (attēlsF) Lai nodrošinātu vakuumsūcēja transportēšanu, kā arī tā piederumu un/vai elektroinstrumenta vietu taupošu uzglabāšanu, vakuumsūcēja augšējai daļai var pievienot konteineri L-Boxx. – Uzspiediet konteineri L-Boxx uz stiprinājumiem (11). u Ja konteineris L-Boxx ir pievienots vakuumsūcējam, nepārnesiet to, turot aiz konteinera roktura. Vakuumsūcējs ir pārāk smags, lai tiktu pārnests aiz konteinera L-Boxx roktura. Tas var radīt savainojumus un materiālo vērtību bojājumus. Lietošana u Atvienot vakuumsūcēja kontaktdakšu no elektrotīkla kontaktligzdas pirms vakuumsūcēja apkalpošanas, tīrīšanas vai iestatīšanas, piederumu nomaiņas vai novietošanas uzglabāšanai. Šāds piesardzības pasākums ļauj novērst vakuumsūcēja nejaušu ieslēgšanos. Lietojot vakuumsūcēju, pievērsiet uzmanību, lai esošie fiksācijas ritenīši būtu bloķēti, lai putekļsūcēju pasargātu no nejaušas ripošanas. Pirms darba pārbaudiet ritenīšus, vai tie uz attiecīgās pamatnes darbojas. Uzsākot lietošanu u Nodrošiniet pareiza elektrotīkla sprieguma padevi! Elektrobarošanas avota spriegumam jāatbilst vērtībai, kas norādīta uz vakuumsūcēja marķējuma plāksnītes. u Iepazīstieties ar Jūsu valstī spēkā esošajiem noteikumiem un likumdošanas aktiem, kas attiecas uz apiešanos ar veselībai kaitīgiem putekļiem. Vakuumsūcēju drīkst izmantot šādu materiālu putekļu uzsūkšanai: – Putekļi ar iedarbības robežvērtību <0,1mg/m

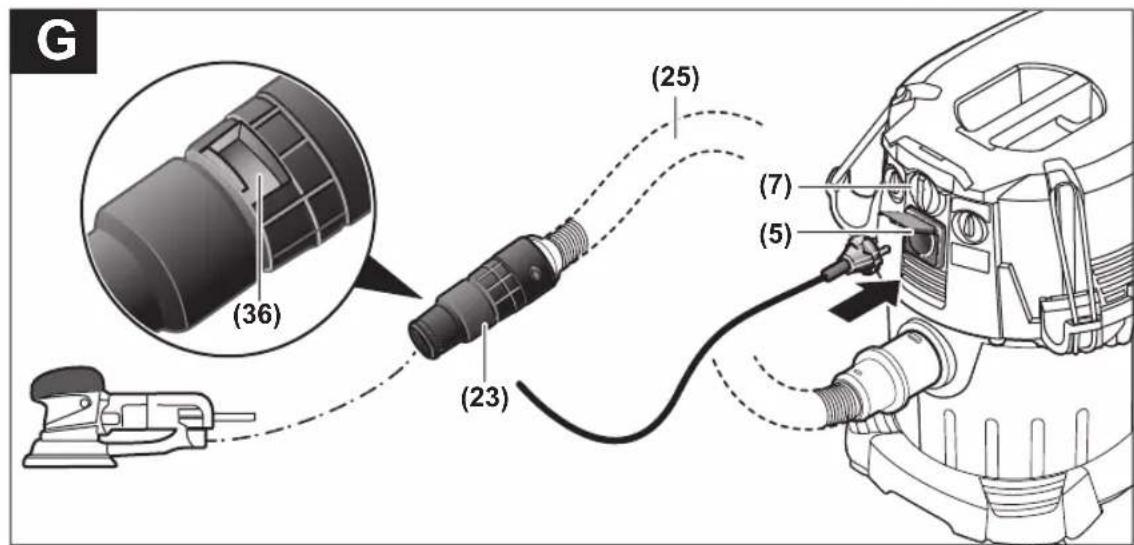

Vakuumsūcēju principiāli nedrīkst izmantot telpās ar paaugstinātu sprādzienbīstamību. Lai nodrošinātu optimālu uzsūkšanas jaudu, uzsūkšanas šļūtene (25), vienmēr pilnīgi jānotin no vakuumsūcēja augšējās daļas (12). Sausā uzsūkšana Nosēdušos putekļu uzsūkšana – Iestatiet tilpuma plūsmas regulatoru (6) stāvoklī, kas atbilst izmantojamās šļūtenes diametram. – Lai ieslēgtu vakuumsūcēju, pārvietojiet tā darba režīmu pārslēdzēju (7) pret simbolu „Uzsūkšana“. – Lai izslēgtu vakuumsūcēju, pārvietojiet tā darba režīmu pārslēdzēju (7) pret simbolu „Izslēgts“. Vakuumsūcējs ir aprīkots ar tilpuma plūsmas kontroles ierīci. Vakuumsūcējam darbojoties režīmā „Uzsūkšana“, tilpuma plūsmas kontroles ierīces pastāvīgi iestatītā nostrādes vērtība ir 20m/s, un tā nav atkarīga no tilpuma plūsmas regulatora(6)stāvokļa. Ja šī vērtība tiek pārsniegta, piemēram, dēļ uzsūktajiem netīrumiem uzsūkšanas caurulē, pilna drošības filtra maisa vai pievienotā plakanloču filtra, atskan akustisks brīdinājuma signāls. Šādā gadījumā izslēdziet vakuumsūcēju un veiciet tā pārbaudi, kā aprakstīts sadaļā „Kļūmju novēršana“. Putekļu uzsūkšana no darbināmajiem elektroinstrumentiem (skat. attēluG) u Ja no vakuumsūcēja izplūstošais gaiss tiek izvadīts darba telpā, tajā jānodrošina pietiekošs gaisa apmaiņas līmenis. Ievērojiet attiecīgus nacionālos priekšrakstus. Vakuumsūcējā ir iebūvēta kontaktligzda(5) ar aizsargzemējuma kontaktu. Tā ir paredzēta ārējā elektroinstrumenta pievienošanai. Nepārsniedziet kontaktligzdai pievienojamā elektroinstrumenta maksimālo pieļaujamo jaudu. Lai panāktu efektīvu putekļu aizvadīšanu no apstrādes vietas, vakuumsūcējam jānodrošina pievienotajam elektroinstrumentam atbilstoša minimālā tilpuma plūsma. Šļūtenes diametrs Iestatītā tilpuma plūsmas vērtība 35mm 57,9m

– Iestatiet tilpuma plūsmas regulatoru(6) stāvoklī, kas atbilst izmantojamās šļūtenes diametram. – Nostipriniet uzsūkšanas adapteri(23). – Iebīdiet uzsūkšanas adapteri(23) elektroinstrumenta uzsūkšanas īscaurulē. Piezīme. Ja, strādājot ar elektroinstrumentiem, gaisa plūsma uzsūkšanas šļūtenē ir pārāk maza (tādi ir, piemēram, 1 609 92A 98V | (22.01.2024) Bosch Power ToolsLatviešu | 269 figūrzāģi, slīpmašīnas u.c.), tad jāatver gaisa iesūkšanas lūka(36) uz uzsūkšanas adaptera(23). Tikai tad filtra automātiskās tīrīšanas funkcija spēs darboties bez traucējumiem. Šim nolūkam pagrieziet gredzenu virs gaisa iesūkšanas lūkas(36), līdz tiek atsegts maksimāls lūkas atvērums. – Lai aktivizētu vakuumsūcēja automātiskās ieslēgšanās un izslēgšanās funkciju pārvietojiet darba režīmu pārslēdzēju(7) pret simbolu „Automātiska ieslēgšanās/izslēgšanās“. Šajā režīmā tiek elektroniski kontrolēta ar regulatora(6) palīdzību izvēlētā tilpuma plūsmas vērtība. Ja gaisa plūsmas regulators atrodas pareizā stāvoklī, vakuumsūcējs nodrošina gaisa plūsmu, kas ir pietiekoša, lai efektīvi aizvadītu putekļus no apstrādes vietas. – Lai iedarbinātu vakuumsūcēju, ieslēdziet tā kontaktligzdai(5) pievienoto elektroinstrumentu. Vakuumsūcējs sāk darboties automātiski. – Izslēdziet elektroinstrumentu, lai uzsūkšanu izbeigtu. Pateicoties automātiskās ieslēgšanas/izslēgšanas pēcdarbības funkcijai, vakuumsūcējs darbojas vēl līdz 15sekundēm pēc izslēgšanas, kas ļauj aizvadīt no uzsūkšanas šļūtenes tur vēl palikušos putekļus. – Lai izslēgtu vakuumsūcēju, pārvietojiet tā darba režīmu pārslēdzēju(7) pret simbolu „Izslēgts”. Ja atskan brīdinošs tonālais signāls, vakuumsūcējs jāpārbauda, kā aprakstīts sadaļā „Kļūmju novēršana“. Mitrā uzsūkšana u Nelietojiet vakuumsūcēju, lai nosūktu uzliesmojošus vai sprādzienbīstamus šķidrumus, piemēram, benzīnu, eļļu, spirtu vai šķīdinātāju. Nelietojiet vakuumsūcēju, lai nosūktu karstus, degošus vai sprādzienbīstamus putekļus. Nedarbiniet vakuumsūcēju sprādzienbīstamās telpās. Putekļi, izgarojumi vai šķidrumi var uzliesmot vai sprāgt. u Vakuumsūcēju nedrīkst lietot kā ūdens sūkni. Vakuumsūcējs ir paredzēts gaisa un ūdens maisījumu uzsūkšanai. Norādījums: prasības par izlaides pakāpi (putekļu klase H) ir norādītas tikai sausajai uzsūkšanai. Darbības pirms mitrās uzsūkšanas – Nepieciešamības gadījuma izņemiet utilizācijas maisu(27) vai drošības filtra maisu(26). Norāde: lai atvieglotu atkritumu utilizēšanu, veicot ūdens un cietu vielu maisījumu uzsūkšanu, izmantojiet mitrās uzsūkšanas filtrējošo maisiņu (papildpiederums), kas ļauj atdalīt šķidrumu no cietajām daļiņām. – Ievietojiet gumijas apmalu(30) grīdas sprauslā(32). – Izslēdziet automātiskās filtra tīrīšanas (AFC) funkciju. Šķidrumu uzsūkšana Lai ieslēgtu vakuumsūcēju , , iestatiet darbības režīma atlases slēdzi(7) uz simbolu “Sūkšana”. Vakuumsūcējs ir aprīkots ar tvertnes piepildīšanās devējiem (40). Ja šķidruma līmenis tvertnē sasniedz maksimālo vērtību, vakuumsūcējs izslēdzas. Pārvietojiet darba režīmu pārslēdzēju (7) pret simbolu „Izslēgšana“. Norāde: uzsūcot nevadošus šķidrumus (piemēram, urbšanas emulsijas, eļļas un smērvielas), vakuumsūcējs pēc tvertnes piepildīšanās neizslēdzas. Tāpēc šādā gadījumā šķidruma līmenis tvertnē pastāvīgi jāpārbauda un tā savlaicīgi jāiztukšo. Ja sausās uzsūkšanas laikā sāk skanēt brīdinošs akustiskais signāls, vakuumsūcēja funkcionēšanas drošība nav ietekmēta. Šādā gadījumā nav nepieciešams veikt pasākumus kļūmju novēršanai. – Lai izslēgtu vakuumsūcēju, pārvietojiet tā darba režīmu pārslēdzēju(7) pret simbolu „Izslēgts”. – Transportējot vakuumsūcēju, uzskrūvējiet aizdari(2) uz uzsūkšanas šļūtenes savienotāja(3). – Iztukšojiet tvertni(1). Lai novērstu pelējuma veidošanos pēc mitrās uzsūkšanas, veiciet šādas darbības. – Izņemiet plakano ieloču filtru (28) un ļaujiet tam pamatīgi izžūt. – Noņemiet vakuumsūcēja augšējo daļu (12), atveriet filtra pārsegu (39) un ļaujiet šīm abām daļām pamatīgi izžūt. Automātiskā filtra tīrīšana (attēlsH) Izmantojot automātiskās filtra tīrīšanas (AFC=Automatic Filter Cleaning) funkciju, plakano ieloču filtrs(28) ik pēc 15 sekundēm tiek tīrīts ar gaisa triecieniem (ir dzirdams pulsējošs troksnis). Automātiskās filtra tīrīšanas funkcija jāaktivizē, vēlākais, tad, ja uzsūkšanas jauda kļūst nepietiekama. Regulāri pielietojot filtra tīrīšanu, palielinās filtra kalpošanas laiks. Lai sasniegtu ideālu filtra kalpošanas laiku, deaktivizējiet automātisko filtra tīrīšanu tikai izņēmuma gadījumos, piemēram, uzsūcot tīrus šķidrumus vai izmantojot drošības filtra maisu. Plakano ieloču filtrs, kuram ir netīra tikai virsma, spēj pilnā apjomā funkcionēt. Pie tam nav nepieciešama plakano ieloču filtra tīrīšana ar roku, to izpūšot vai ar to uzsitot pa cietu virsmu, jo tā var sabojāt filtru. Norāde: automātiskās filtra tīrīšanas funkcija tiek ieslēgta rūpnīcā. Automātiskās filtra tīrīšanas sistēmas ieslēgšana un izslēgšana ir iespējama tikai tad, ja vakuumsūcējs ir ieslēgts. – AFC funkcijas deaktivizēšana Nospiediet AFC taustiņu(9). Pie tam kontroles LED diode(37) izdziest. – AFC funkcijas aktivizēšana Nospiediet AFC taustiņu(9). Pie tam kontroles LED diode(37) iedegas zaļā krāsā. Bosch Power Tools 1 609 92A 98V | (22.01.2024)270 | Latviešu Apkalpošana un apkope Apkope un tīrīšana u Atvienot vakuumsūcēja kontaktdakšu no elektrotīkla kontaktligzdas pirms vakuumsūcēja apkalpošanas, tīrīšanas vai iestatīšanas, piederumu nomaiņas vai novietošanas uzglabāšanai. Šāds piesardzības pasākums ļauj novērst vakuumsūcēja nejaušu ieslēgšanos. u Lai vakuumsūcējs droši un efektīvi darbotos, tas regulāri jātīra, īpašu uzmanību pievēršot ventilācijas atverēm. Ja nepieciešams nomainīt instrumenta elektrokabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai pilnvarotā Bosch elektroinstrumentu remonta darbnīcā, jo tikai tā ir iespējams saglabāt vajadzīgo darba drošības līmeni. u Veicot vakuumsūcēja apkopi un tīrīšanu, izmantojiet FFP2 vai augstākas klases aizsargmasku un pilnas aizsardzības vienreizējās lietošanas apģērbu, kas atbilst attiecīgajiem noteikumiem. Apkopi un tīrīšanu drīkst veikt tikai personas ar speciālista sertifikātu. Vakuumsūcēja korpusu ir rūpīgi jānosūc un jānotīra ar mitru drānu vai jānoblīvē ar blīvēšanas materiālu, pirms vakuumsūcējs tiek izņemts no bīstamās zonas. Visas uzsūkšanas daļas ir jāuzskata par netīrām, ja tās nāk no bīstamās zonas, ir jāizpilda attiecīgie mēri. Visas detaļas, kas apkopes/remonta laikā nav tikušas pienācīgi notīrītas ir jānodod atkritumos (necaurlaidīgos maisos). Veicot vakuumsūcēja apkalpošanu, lietotājam tas jāizjauc, jāiztīra un jāveic tā apkalpošana tā, lai netiktu apdraudēta apkalpojošā personāla un citu personu veselība. Lai samazinātu apkalpošanas darbu bīstamību, vakuumsūcējs pirms izjaukšanas jāiztīra. Apkopē ir iekļautas nodaļā Montāža aprakstītās darbības. Telpai, kurā vakuumsūcēju paredzēts izjaukt, jābūt labi vēdināmai. Apkalpošanas laikā izmantojiet individuālos darba aizsardzības līdzekļus. Pēc vakuumsūcēja apkalpošanas rūpīgi jāiztīra darba vieta un jānotīra tās tuvumā esošie objekti. Vismaz reizi gadā ražotājam vai speciāli apmācītai personai ir jāveic ierīces tehniskā pārbaude, piemēram, nosakot filtra bojājumus, vakuumsūcēja hermētiskumu un kontroles mehānisma funkciju. Papildus minētajam reizi gadā ir jāveic filtra darbības pārbaude saskaņā ar EN60335-2-69, 22.AA.201.2 Attiecīgā valsts var noteikt arī biežākas pārbaudes. Ja filtra darbība vairs nav apmierinoša, filtrs ir jānomaina un pārbaude ir jāveic atkārtoti. Plakano ieloču filtra izņemšana vai nomaiņa (attēliI1−I2) Vakuumsūcēja uzsūkšanas jauda ir atkarīga no filtra stāvokļa. Tāpēc regulāri tīriet filtru. Nekavējoties nomainiet bojāto plakano aploču filtru(28). – Atbrīvojiet abas stiprinājuma skrūves(38) un pabīdiet pārsega aizdares(19) drošības elementu uz leju. – Pavelciet filtra pārsega aizdari(18) un atveriet filtra pārsegu(39). – Satveriet plakano ieloču filtru(28) aiz atlocēm un izņemiet, pārvietojot augšup. – Ar mitru audumu notīriet putekļus un netīrumus, kas ir izkrituši plakano ieloču filtra(28) izņemšanas laikā, no filtra pārsega(39)noslēdzošajām malām. – Ievietojiet jaunu vai iztīrītu plakano ieloču filtru(28), sekojot, lai tas pareizi un cieši piegultu apmalēm. – Aizveriet filtra pārsegu(39) (jāatskan dzirdama klikšķim). – Pabīdiet pārsega aizdares drošības elementu(19) atkal uz augšu un stingri pieskrūvējiet abas drošības skrūves(38). Tvertnes tīrīšana Laiku pa laikam iztīriet tvertni (1), lietojot tirdzniecībā pieejamu neabrazīvu tīrīšanas līdzekli, un tad ļaujiet tai izžūt. Tvertnes piepildīšanās devēju tīrīšana (attēls J) Laiku pa laikam notīriet tvertnes piepildīšanās devējus (40). – Atveriet aizdares (13) un noņemiet vakuumsūcēja augšējo daļu (12). – Apslaukiet tvertnes piepildīšanās devējus (40) ar mīkstu audumu. – Novietojiet vakuumsūcēja augšējo daļu (12) tai paredzētajā vietā un noslēdziet aizdares (13). Uzglabāšana un transportēšana (skatīt attēluK) – Lai izvairītos no muguras ievainojumiem, izņemiet pilno utilizēšanas maisu vai pilno drošības filtra maisu vai iztukšojiet uzsūkto šķidrumu pirms vakuumsūcēja transportēšanas. – Uztiniet elektrokabeli uz kabeļa turētāja(17). – Ievietojiet piederumus šim nolūkam paredzētajos turētājos: uzsūkšanas cauruli(33) turētājos(20), salaidumu sprauslu(29) turētājā(21)un grīdas sprauslu(32) turētājā(22). – Atbrīvojiet uzsūkšanas šļūtenes turētāja(4) elastīgās lentes un ieguldiet uzsūkšanas šļūteni(25) turētājā(4), aptinot to ap vakuumsūcēja augšējo daļu. No jauna ieāķējiet elastīgo lenti. – Pārnesiet vakuumsūcēju vienīgi aiz roktura(10). – Novietojiet vakuumsūcēju sausā telpā un nodrošiniet to pret nepilnvarotu lietošanu. – Lai nostiprinātu pagriežamos ritenīšus(16), ar kāju nospiediet pagriežamo ritenīšu bremzi(15). Kļūmju novēršana u Rodoties bojājumam (piemēram, filtra plīsumam), vakuumsūcējs nekavējoties jāizslēdz. Pirms nākošās ieslēgšanas bojājums jānovērš. 1 609 92A 98V | (22.01.2024) Bosch Power ToolsLatviešu | 271 Uzmanību! Vakuumsūcējs satur veselībai kaitīgus putekļus. Ievērojiet visus šajā instrukcijā iekļautos drošības norādījumus. Kļūme Novēršana Negriežas uzsūkšanas turbīna. – Pārbaudiet elektrokabeli, kontaktdakšu, drošinātāju, kontaktligzdu un tvertnes piepildīšanās devējus(40). Darba režīma pārslēdzējs(7) atrodas stāvoklī „Automātiska ieslēgšanās un izslēgšanās“. – Pārvietojiet darba režīmu pārslēdzēju(7) pret simbolu „Uzsūkšana” vai arī ieslēdziet kontaktligzdai(5) pievienoto elektroinstrumentu. Negriežas uzsūkšanas turbīna. – Iztukšojiet tvertni(1). Pēc tvertnes iztukšošanas uzsūkšanas turbīna vairs negriežas. – Izslēdziet vakuumsūcēju, nogaidiet 5sekundes un tad no jauna to ieslēdziet. – Ar suku notīriet tvertnes piepildīšanās devējus(40), kā arī iztīriet starptelpu starp tvertnes piepildīšanās devējiem(40). Samazināta uzsūkšanas jauda. – Atbrīvojiet no nosprostojuma uzsūkšanas sprauslu, uzsūkšanas cauruli(33)un uzsūkšanas šļūteni(25) vai plakano ieloču filtru(28). – Nomainiet utilizēšanas maisu(27) vai drošības filtra maisu(26). – Pareizi fiksējiet filtra pārsegu (39). – Pareizi novietojiet vakuumsūcēja augšējo daļu(12) un noslēdziet aizdares(13). – Nomainiet plakano ieloču filtru(28). Uzsūkšanas laikā no vakuumsūcēja birst ārā putekļi – Pārbaudiet, vai ir pareizi ievietots plakano ieloču filtrs(28). – Nomainiet plakano ieloču filtru(28). Nenostrādā automātiskā izslēgšanās (mitrajai uzsūkšanai). – Ar suku notīriet tvertnes piepildīšanās devējus(40), kā arī iztīriet starptelpu starp tvertnes piepildīšanās devējiem(40). Uzsūcot elektronevadošus šķidrumus, kā arī pelējuma izveidošanās gadījumā automātiskā izslēgšanās nefunkcionē. – Pastāvīgi kontrolējiet tvertnes piepildīšanās pakāpi. Skan akustisks tonālais signāls. Ir ieregulēta pārāk maza uzsūkšanas jauda. – Pagrieziet uzsūkšanas jaudas regulatoru(8) stāvoklī, kas atbilst lielākai uzsūkšanas jaudai. Ir izvēlēts nepareizs šļūtenes diametrs. – Pagrieziet tilpuma plūsmas regulatoru(6) stāvoklī, kas atbilst izmantojamās šļūtenes diametram. Uzsūkšanas šļūtene(25) ir nosprostota vai pārlocīta. – Likvidējiet nosprostojumu vai pārlocījumu. Utilizēšanas maiss/drošības filtra maiss ir pilns. – Nomainiet utilizēšanas maisu(27) vai drošības filtra maisu(26). Ir netīrs plakano ieloču filtrs(28). – Iztīriet vai vajadzības gadījumā nomainiet plakano ieloču filtru. Caur pievienoto elektroinstrumentu neveidojas pietiekoša gaisa plūsma. – Atveriet gaisa iesūkšanas lūku(36) uz uzsūkšanas adaptera(23): šim nolūkam pagrieziet gredzenu uz uzsūkšanas adaptera, līdz gaisa iesūkšanas lūka atvērums palielinās līdz vēlamajai pakāpei. – Ja iespējams, atveriet arī elektroinstrumenta gaisa iesūkšanas lūku. Nepareizi funkcionē elektroniskā kontroles sistēma. – Sazinieties ar Bosch pilnvarotu remonta darbnīcu. Automātiskās filtra tīrīšanas funkcija nedarbojas. – Aktivizējiet automātiskās filtra tīrīšanas funkciju (nospiediet AFC taustiņu(9)). – Pievienojiet uzsūkšanas šļūteni(25). Bosch Power Tools 1 609 92A 98V | (22.01.2024)272 | Lietuvių k. Kļūme Novēršana Automātiskās filtra tīrīšanas funkcija neizslēdzas. – Sazinieties ar Bosch pilnvarotu remonta darbnīcu. Automātiskās filtra tīrīšanas funkcija neieslēdzas. – Sazinieties ar Bosch pilnvarotu remonta darbnīcu. Piederumi Piederuma numurs Drošības filtra maiss 2 607 432 050 Utilizēšanas maiss (PE) (sausajai un mitrajai uzsūkšanai)

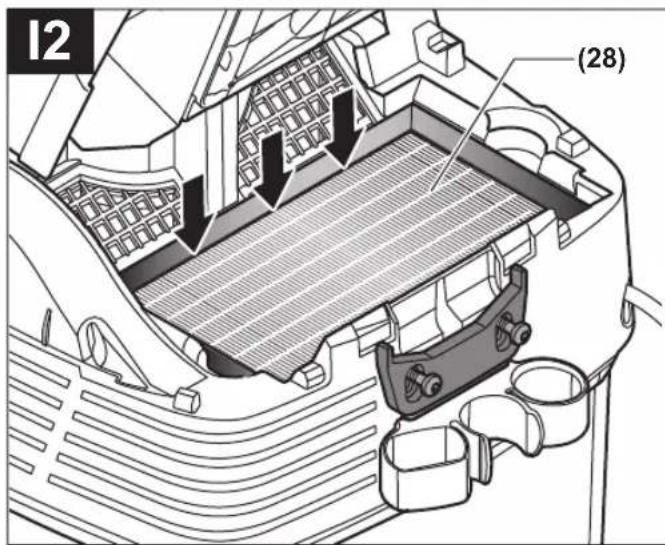

Plakano ieloču filtrs PTFE/Hepa, Putekļu klase H

Deklarācija par atbilstību ES standartiem Mēs ar pilnu atbildību paziņojam, ka šeit aplūkotie izstrādājumi atbilst visiem tālāk minētajās direktīvās un rīkojumos ietvertajām saistošajām nostādnēm, kā arī sekojošiem standartiem. Tehniskā dokumentācija no: * Vakuumsūcējs mitrai un sausai uzsūkšanai Izstrādājuma numurs
