INSTRUKCJA OBSŁUGI GAS 35 H AFC Professional BOSCH

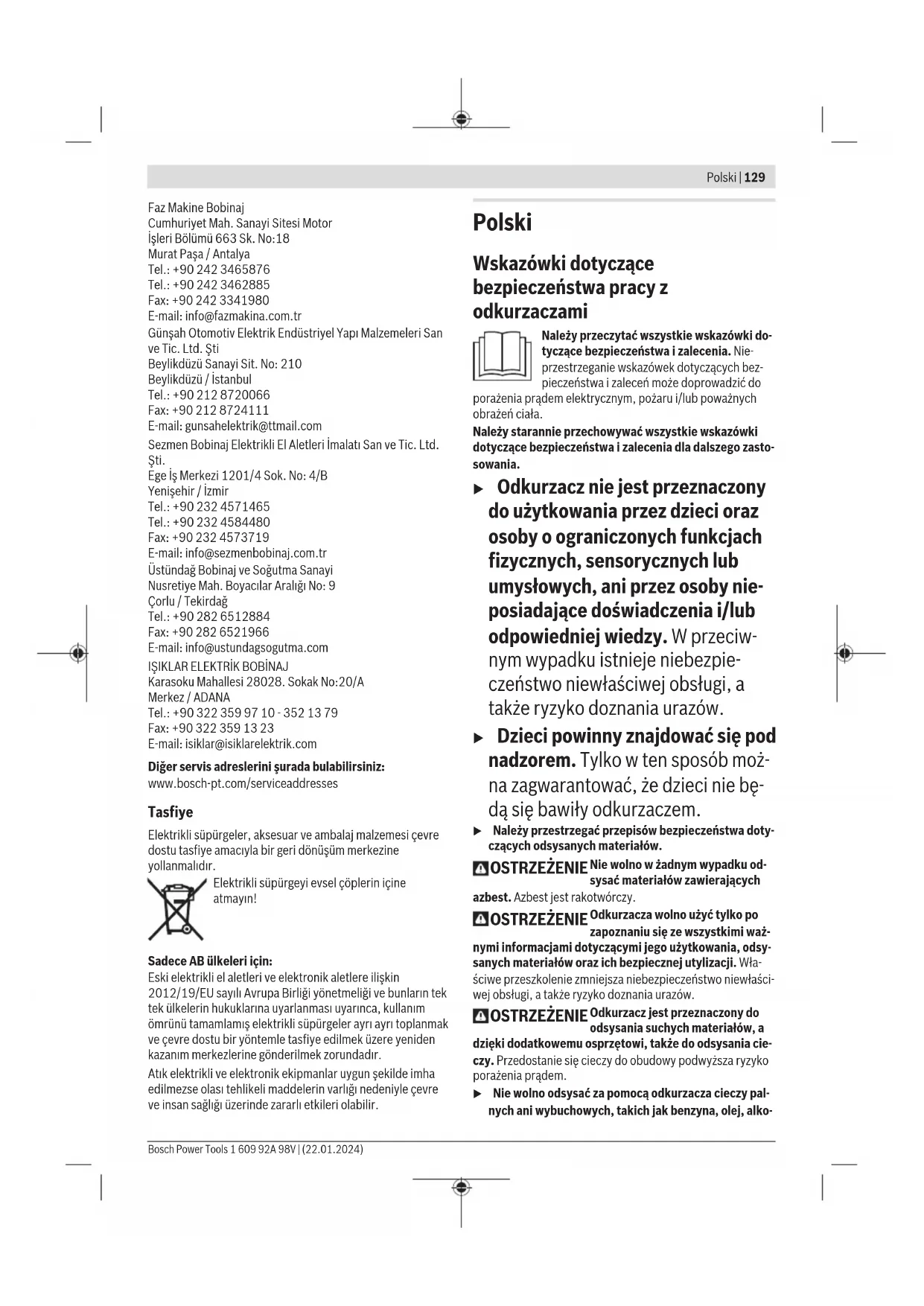

Karasoku Mahallesi 28028. Sokak No:20/A Merkez / ADANA Tel.: +903223599710 -3521379 Fax: +903223591323 E-mail: isiklar@isiklarelektrik.com Diğer servis adreslerini şurada bulabilirsiniz: www.bosch-pt.com/serviceaddresses Tasfiye Elektrikli süpürgeler, aksesuar ve ambalaj malzemesi çevre dostu tasfiye amacıyla bir geri dönüşüm merkezine yollanmalıdır. Elektrikli süpürgeyi evsel çöplerin içine atmayın! Sadece AB ülkeleri için: Eski elektrikli el aletleri ve elektronik aletlere ilişkin 2012/19/EU sayılı Avrupa Birliği yönetmeliği ve bunların tek tek ülkelerin hukuklarına uyarlanması uyarınca, kullanım ömrünü tamamlamış elektrikli süpürgeler ayrı ayrı toplanmak ve çevre dostu bir yöntemle tasfiye edilmek üzere yeniden kazanım merkezlerine gönderilmek zorundadır. Atık elektrikli ve elektronik ekipmanlar uygun şekilde imha edilmezse olası tehlikeli maddelerin varlığı nedeniyle çevre ve insan sağlığı üzerinde zararlı etkileri olabilir. Polski Wskazówki dotyczące bezpieczeństwa pracy z odkurzaczami Należy przeczytać wszystkie wskazówki do- tyczące bezpieczeństwa i zalecenia. Nie- przestrzeganie wskazówek dotyczących bez- pieczeństwa izaleceń może doprowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała. Należy starannie przechowywać wszystkie wskazówki dotyczące bezpieczeństwa i zalecenia dla dalszego zasto- sowania. u Odkurzacz nie jest przeznaczony do użytkowania przez dzieci oraz osoby o ograniczonych funkcjach fizycznych, sensorycznych lub umysłowych, ani przez osoby nie- posiadające doświadczenia i/lub odpowiedniej wiedzy. W przeciw- nym wypadku istnieje niebezpie- czeństwo niewłaściwej obsługi, a także ryzyko doznania urazów. u Dzieci powinny znajdować się pod nadzorem. Tylko w ten sposób moż- na zagwarantować, że dzieci nie bę- dą się bawiły odkurzaczem. u Należy przestrzegać przepisów bezpieczeństwa doty- czących odsysanych materiałów. OSTRZEŻENIE Nie wolno w żadnym wypadku od- sysać materiałów zawierających azbest. Azbest jest rakotwórczy. OSTRZEŻENIE Odkurzacza wolno użyć tylko po zapoznaniu się ze wszystkimi waż- nymi informacjami dotyczącymi jego użytkowania, odsy- sanych materiałów oraz ich bezpiecznej utylizacji. Wła- ściwe przeszkolenie zmniejsza niebezpieczeństwo niewłaści- wej obsługi, a także ryzyko doznania urazów. OSTRZEŻENIE Odkurzacz jest przeznaczony do odsysania suchych materiałów, a dzięki dodatkowemu osprzętowi, także do odsysania cie- czy. Przedostanie się cieczy do obudowy podwyższa ryzyko porażenia prądem. u Nie wolno odsysać za pomocą odkurzacza cieczy pal- nych ani wybuchowych, takich jak benzyna, olej, alko- Bosch Power Tools 1 609 92A 98V | (22.01.2024)130 | Polski hol, rozpuszczalnik. Nie wolno odsysać pyłów gorą- cych, tlących się ani wybuchowych. Nie wolno używać odkurzacza w pomieszczeniach zagrożonych wybu- chem. Pyły, opary lub ciecze mogą się zapalić lub wy- buchnąć. OSTRZEŻENIE Gniazda sieciowego należy używać wyłącznie do celów określonych w instrukcji obsługi. OSTRZEŻENIE Po zauważeniu wycieku wody lub piany, odkurzacz należy natych- miast wyłączyć i opróżnić zbiornik. W przeciwnym wypad- ku może dojść do uszkodzenia odkurzacza u UWAGA! Odkurzacz wolno przechowywać wyłącznie w pomieszczeniach zamkniętych. u UWAGA! Czujniki stanu napełnienia należy regularnie czyścić i sprawdzać, czy nie są one uszkodzone. W przeciwnym wypadku może dojść do zakłóceń ich działa- nia. u Jeżeli nie da się uniknąć zastosowania odkurzacza w wilgotnym otoczeniu, należy użyć wyłącznika ochron- nego różnicowoprądowego. Zastosowanie wyłącznika ochronnego różnicowoprądowego zmniejsza ryzyko pora- żenia prądem. u Przed każdym zastosowaniem urządzenia należy skon- trolować odkurzacz, jego przewód i wtyczkę. W razie stwierdzenia uszkodzeń nie wolno użytkować odku- rzacza. Nie wolno samodzielnie otwierać odkurzacza, a jego naprawę należy zlecać jedynie wykwalifikowa- nym fachowcom i wykonać ją tylko przy użyciu orygi- nalnych części zamiennych. Uszkodzone odkurzacze, przewody i wtyczki zwiększają ryzyko porażenia prądem elektrycznym. u Nie wolno najeżdżać na przewód, zginać go lub zgnia- tać. Nie wolno ciągnąć za przewód, aby wyjąć wtyczkę z gniazda lub przesunąć odkurzacz z miejsca na miej- sce. Uszkodzone przewody zwiększają ryzyko porażenia prądem. u Przed przystąpieniem do zmiany nastaw, wymianą osprzętu lub przed odłożeniem odkurzacza, należy wy- jąć wtyczkę z gniazda sieciowego. Ten środek ostrożno- ści zapobiega niezamierzonemu włączeniu się odkurza- cza. u Należy zawsze dbać o dobrą wentylację stanowiska pracy. u Naprawę odkurzacza należy zlecać jedynie wykwalifi- kowanym fachowcom i wykonać ją tylko przy użyciu oryginalnych części zamiennych. Tylko w ten sposób można zagwarantować zachowanie bezpieczeństwa odku- rzacza. u Jeśli odkurzacz był używany w obszarach występowa- nia materiałów zagrażających zdrowiu, należy odku- rzyć, wytrzeć lub zabezpieczyć zewnętrzne części od- kurzacza przed wyniesieniem go ze strefy zagrożenia. Wszystkie części odkurzacza są uważane za skażone, a użytkownik ma obowiązek podjąć odpowiednie działania w celu zapewnienia, że materiały zagrażające zdrowiu nie ulegną rozprzestrzenieniu. OSTRZEŻENIE Odkurzacz zawiera pył niebez- pieczny dla zdrowia. Prace związa- ne z opróżnianiem i konserwacją, w tym utylizację pojem- ników na pył, należy zlecać jedynie wykwalifikowanym fachowcom. Podczas pracy konieczne jest stosowanie odpowiednich środków ochrony. Nie wolno używać odku- rzacza bez kompletnego i prawidłowo stosowanego sys- temu filtracji. Użycie takie jest groźne dla zdrowia. u Przed uruchomieniem urządzenia należy skontrolo- wać stan techniczny węża. Wąż należy przedtem za- mocować do odkurzacza, aby nie nastąpiło niezamie- rzone wyrzucenie pyłu na zewnątrz. Mogło by wówczas dojść do przedostania się pyłu do dróg oddechowych. u Nie wolno siadać na odkurzaczu. Może to spowodować uszkodzenie odkurzacza. u Należy ostrożnie obchodzić się z przewodem siecio- wym i wężem. Mogą one stanowić zagrożenie dla innych osób. u Odkurzacza nie wolno czyścić strumieniem wody skie- rowanym bezpośrednio na niego. Przedostanie się wo- dy do górnej części odkurzacza zwiększa ryzyko poraże- nia prądem elektrycznym. u Odkurzacz należy podłączyć do prawidłowo uziemio- nej sieci. Gniazdo sieciowe i przedłużacz muszą być wy- posażone w działający przewód ochronny. Symbole Następujące symbole mogą mieć znaczenie podczas pracy z odkurzaczem. Proszę zapamiętać te symbole i ich znaczenia. Właściwa interpretacja symboli sprzyja lepszemu i bezpiecz- niejszemu użytkowaniu odkurzacza. Symbole i ich znaczenie OSTRZEŻENIE! Należy przeczytać wszystkie wskazówki dotyczące bez- pieczeństwa i zalecenia. Nieprzestrze- ganie wskazówek dotyczących bezpie- czeństwa izaleceń może doprowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała. Odkurzacz klasy ochrony przeciwpyłowej H, zgodnie z normą IEC/EN 60335-2-69 do pracy na sucho i usuwania niebez- piecznych dla zdrowia pyłów o wartości granicznej narażenia <0,1mg/m

Jeżeli tabliczka ostrzegawcza nie zo- stała napisana w języku polskim, zale- ca się, aby jeszcze przed pierwszym uruchomieniem urządzenia nakleić na nią wchodzącą w zakres dostawy ety- kietę w języku polskim. 1 609 92A 98V | (22.01.2024) Bosch Power ToolsPolski | 131 Symbole i ich znaczenie OSTRZEŻENIE! Odkurzacz zawiera pył niebezpieczny dla zdrowia. Prace zwią- zane z opróżnianiem i konserwacją, w tym utylizację pojemników na pył, na- leży zlecać jedynie wykwalifikowanym fachowcom. Podczas pracy konieczne jest stosowanie odpowiednich środ- ków ochrony. Nie wolno używać odku- rzacza bez kompletnego i prawidłowo stosowanego systemu filtracji. Użycie takie jest groźne dla zdrowia. Zamocować można maksymalnie jedną walizkę L-BOXX. Walizka L-BOXX wraz z zawartością nie może ważyć więcej niż 15kg. Nie wieszać odkurzacza, np. w celach transportowych, na haku dźwigu. Od- kurzacz nie jest przeznaczony do obsługi dźwigiem. Istnieje niebezpieczeństwo doznania obrażeń i uszkodzenia mienia. Nie wolno siadać na odkurzaczu ani na niego wchodzić. Odkurzacz może się przewrócić i uszkodzić. Istnieje niebez- pieczeństwo doznania obrażeń. System automatycznego startu/stopu odkurzacza Odsysanie pyłu podczas obróbki materia- łów przy użyciu elektronarzędzi Odkurzacz włącza się automatyczne i wy- łącza automatycznie z odpowiednim opóźnieniem Wyłączanie Odsysanie pyłu Odsysanie zalegających pyłów

System kontroli przepływu powietrza dla węży o średnicy 15mm Symbole i ich znaczenie

System kontroli przepływu powietrza dla węży o średnicy 22mm

System kontroli przepływu powietrza dla węży o średnicy 35mm Min/Max Płynna regulacja siły ssania: – Maksymalna siła ssania do zastoso- wań związanych z silną emisją pyłu – Obniżona siła ssania do zastosowań związanych z niewielką emisją pyłu lub dla potrzeb wyregulowania siły ssania między podłączonym elektronarzę- dziem a powierzchnią obrabianego elementu (np. podczas szlifowania) Dopuszczalna moc podłączanego elektro- narzędzia (w zależności od kraju) System AFC System automatycznego oczyszczania fil- tra (AFC = Automatic Filter Cleaning) Opis produktu i jego zastosowania Proszę zwrócić uwagę na rysunki zamieszczone na początku instrukcji obsługi. Użycie zgodne z przeznaczeniem Odkurzacz jest przeznaczony do zasysania, pochłaniania, transportowania i oddzielania suchych niepalnych pyłów, niepalnych cieczy i mieszanek wodno-powietrznych. Odkurzacz jest certyfikowany i odpowiada klasie ochrony przeciwpyłowej H dla suchych pyłów, zgodnie z normą IEC/ EN60335-2-69. Jest on dostosowany do podwyższonych wymagań podczas zastosowań profesjonalnych, np. w rzemiośle, przemyśle i w warsztatach, zgodnie z normą IEC/EN60335-2-69. Z gniazda można korzystać wyłącznie w suchym otoczeniu. Przedstawione graficznie komponenty Numeracja przedstawionych graficznie komponentów odno- si się do schematu odkurzacza na stronach graficznych. Bosch Power Tools 1 609 92A 98V | (22.01.2024)132 | Polski (1) Zbiornik (2) Zatyczka przyłącza odsysania (3) Uchwyt węża odsysającego (4) Uchwyt węża odsysającego (5) Gniazdo dla elektronarzędzia (6) Regulator przepływu powietrza (7) Przełącznik trybów pracy (8) Regulacja siły ssania (9) Przycisk systemu AFC (10) Uchwyt transportowy (11) Mocowanie do walizek L-BOXX (12) Górna część odkurzacza (13) Zatrzask górnej części odkurzacza (14) Kółko bieżne (15) Hamulec rolki prowadzącej (16) Rolka prowadząca (17) Uchwyt na przewód sieciowy (18) Zatrzask pokrywy filtra (19) Blokada zatrzasku (20) Uchwyt rur (21) Uchwyt dyszy do fug/dyszy wygiętej (22) Uchwyt do dyszy do podłóg (23) Adapter do odsysania pyłu (24) Dysza wygięta (25) Wąż odsysający (26) Bezpieczny worek filtracyjny (27) Worek na odpady (28) Filtr płaski fałdowany, klasa H (HEPA/PTFE) (29) Dysza do fug (30) Przyssawka gumowa (31) Szczotka (32) Dysza do podłóg (33) Rura (34) Mocowanie uchwytu węża odsysającego (35) Przycisk (36) Otwór odprowadzający nadmiar powietrza (37) Kontrolka LED (38) Śruby zabezpieczające (39) Pokrywa filtra (40) Czujniki stanu napełnienia Dane techniczne Odkurzacz do pracy na sucho i mokro GAS 35 H AFC GAS 35 H AFC Numer katalogowy 3601JC36.. 3601JC3660 Napięcie znamionowe V 220−240 110 Moc nominalna W 1200 1000 Częstotliwość Hz 50−60 50−60 Pojemność zbiornika (brutto) l 35 35 Pojemność zbiornika (netto) l 25 25 Pojemność zbiornika netto (ciecz) l 19 19 Pojemność worka na pył l 19 19 Maks. podciśnienie

– odkurzacz hPa 230 211 – turbina hPa 254 242 Maks. przepływ powietrza

255,6 Maks. siła ssania W 1380 1150 Powierzchnia filtra fałdowanego m² 0,5 0,5 Klasa ochrony przeciwpyłowej H H Waga zgodnie z EPTA‑Procedure01:2014 kg 12,4 12,7 Klasa ochrony /I /I Stopień ochrony odkurzacza IPX4 IPX4 1 609 92A 98V | (22.01.2024) Bosch Power ToolsPolski | 133 Odkurzacz do pracy na sucho i mokro GAS 35 H AFC GAS 35 H AFC Stopień ochrony wtyczki (Szwajcaria) IP55 − A) Pomiar z zastosowaniem węża o Ø 35 mm i długości 3 m Dane obowiązują dla napięcia znamionowego [U] 230V. Przy napięciach odbiegających od powyższego i w przypadku specjalnych wersji pro- duktu sprzedawanych w niektórych krajach dane te mogą się różnić. Wartości mogą różnić się w zależności od produktu, zastosowania i warunków otoczenia. Więcej informacji na stronie: www.bosch-professional.com/wac. System automatycznego startu/stopu odkurzacza Napięcie znamionowe Maksymalna moc Minimalna moc 230V 2200W 100W 110V 750W 100W Dopuszczalna moc podłączanego elektronarzędzia. W przypadku innych modeli przeznaczonych na konkretne rynki wartości mogą się różnić. Należy zwrócić uwagę na dane umieszczone na gnieź- dzie odkurzacza. Informacje o emisji hałasu i drgań Wartości pomiarowe emisji hałasu zostały określone zgodnie zEN60335-2-69. Określony wg skali A typowy poziom ciśnienia akustycznego odkurzacza wynosi69 dB(A) (70 dB(A) dla 110 V). Niepew- ność pomiaru K=1 dB(A). Poziom mocy akustycznej wynosi83 dB(A). Stosować środki ochrony słuchu! Wartości łączne drgań a

(suma wektorowa z trzech kieru- nków) i niepewność pomiaru K oznaczone zgodnie z EN60335-2-69: a

Montaż u Przed przystąpieniem do zmiany nastaw, wymianą osprzętu lub przed odłożeniem odkurzacza, należy wy- jąć wtyczkę z gniazda sieciowego. Ten środek ostrożno- ści zapobiega niezamierzonemu włączeniu się odkurza- cza. Montaż uchwytu węża odsysającego (zob. rys. A) – Zdecydowanym ruchem wsunąć uchwyt węża odsysają- cego (4) od góry w przewidziane do tego celu mocowania (34) aż do zablokowania. Montaż węża odsysającego (zob.rys.B) Wyjąć zatyczkę(2) z uchwytu węża(3). Wąż odsysający(25) nałożyć na uchwyt węża(3) i obrócić go w kierunku zgodnym z ruchem wskazówek zegara aż do oporu. u Po zdjęciu węża odsysającego należy zawsze zamknąć przyłącze odsysania zatyczką. Zapobiega to wydosta- waniu się pyłu na zewnątrz. Wskazówka: Podczas odkurzania, na skutek tarcia pyłu w rurze oraz elementach osprzętu, dochodzi do powstania ła- dunków elektrostatycznych, które są przez użytkownika od- czuwane w postaci wyładowań elektrostatycznych (zależnie od warunków środowiskowych i wrażliwości użytkownika). Bosch zaleca stosowanie antystatycznego węża odsysające- go (osprzęt) podczas odkurzania drobnych pyłów i zanie- czyszczeń suchych. Montaż podstawy (zob. rys. C) Wąż odsysający (25) jest wyposażony w system Clip, który umożliwia podłączenie osprzętu (adaptera do odsysania py- łu (23), dyszy wygiętej (24)). Montaż adaptera do odsysania pyłu – Podłączyć adapter do odsysania pyłu (23) do węża odsy- sającego (25), aż oba przyciski (35) węża zaskoczą w za- padce. – W celu demontażu należy nacisnąć przyciski (35) do we- wnątrz i zdemontować elementy. Montaż dysz i rur – Podłączyć dyszę wygiętą (24) do węża odsysającego (25), aż oba przyciski (35) węża zaskoczą w zapadce. – Następnie założyć żądany osprzęt (dyszę do podłóg, dy- szę do fug, rurę itp.) na dyszę wygiętą (24). – W celu demontażu należy nacisnąć przyciski (35) do we- wnątrz i zdemontować elementy. Wkładanie/wyjmowanie worka na odpady lub bezpiecznego worka filtracyjnego (praca na sucho) (zob.rys.D1−D3) Do pracy na sucho i usuwania materiałów zgodnie z klasą ochrony przeciwpyłowej H należy użyć albo worka na odpady(27), albo bezpiecznego worka filtracyjnego(26). W przypadku usuwania materiałów niestanowiących zagro- żenia dla zdrowia lub materiałów o wartości granicznej nara- żenia ≥1mg/m

(zgodnie z klasą ochrony przeciwpyłowej L), można je odsysać bezpośrednio do zbiornika. OSTRZEŻENIE Odkurzacz zawiera pył niebez- pieczny dla zdrowia. Prace związa- ne z opróżnianiem i konserwacją, w tym utylizację pojem- ników na pył, należy zlecać jedynie wykwalifikowanym fachowcom. Podczas pracy konieczne jest stosowanie odpowiednich środków ochrony. Nie wolno używać odku- rzacza bez kompletnego i prawidłowo stosowanego sys- temu filtracji. Użycie takie jest groźne dla zdrowia. Wkładanie worka do utylizacji – Otworzyć zatrzaski (13) i zdjąć górną część odkurzacza (12). Bosch Power Tools 1 609 92A 98V | (22.01.2024)134 | Polski – Włożyć worek na odpady (27) otworem wlotowym skiero- wanym w górę do zbiornika (1). – Przesunąć otwór wlotowy przez kołnierz, aż znajdzie się w zagłębieniu kołnierza. – Upewnić się, czy worek na odpady (27) dokładnie przyle- ga do wewnętrznych ścianek zbiornika (1). – Wystającą krawędź worka na odpady (27) wywinąć poza krawędź zbiornika (1). – Nałożyć górną część odkurzacza (12) i zamknąć zatrzaski (13). Wyjmowanie i zamykanie worka na odpady – Zamknąć zbiornik(1) za pomocą zatyczki przyłącza odsysania(2). – Otworzyć zatrzaski (13) i zdjąć górną część odkurzacza (12). – Zdjąć pełny worek na odpady(27) z kołnierza, w kierun- ku do tyłu. – Szczelnie zamknąć worek na odpady(27) za pomocą za- łączonej opaski zaciskowej, zakładając ją poniżej otworu przyłącza odkurzacza i otworu odpowietrzającego. – Ostrożnie wyjąć worek na odpady(27) ze zbiornika(1), uważając przy tym, aby go nie uszkodzić. Należy przy tym uważać, aby worek nie otarł się o kołnierz lub inne ostre przedmioty. – Zbiornik(1) należy od czasu do czasu oczyścić, używając do tego celu dostępnych w handlu (niezawierających czą- stek ściernych) środków myjących, a następnie pozosta- wić do osuszenia. Wkładanie bezpiecznego worka filtracyjnego – Otworzyć zatrzaski (13) i zdjąć górną część odkurzacza (12). – Włożyć bezpieczny worek filtracyjny(26) otworem wloto- wym skierowanym w górę do zbiornika(1). – Przesunąć otwór wlotowy przez kołnierz, aż znajdzie się w zagłębieniu kołnierza. – Upewnić się, czy czarny plastikowy worek bezpiecznego worka filtracyjnego(26) dokładnie przylega do we- wnętrznych ścianek zbiornika(1). – Upewnić się, że otwór wyrównawczy podciśnienia znajdu- je się w zbiorniku. – Wystający fragment czarnego worka plastikowego wywi- nąć poza krawędź zbiornika(1). – Nałożyć górną część odkurzacza (12) i zamknąć zatrzaski (13). Wyjmowanie i zamykanie bezpiecznego worka filtracyjnego – Zamknąć zbiornik(1) za pomocą zatyczki przyłącza odsysania(2). – Otworzyć zatrzaski (13) i zdjąć górną część odkurzacza (12). – Zdjąć pełny bezpieczny worek filtracyjny(26) z kołnierza, w kierunku do tyłu. – Zamknąć otwór bezpiecznego worka filtracyjnego, nasu- wając zatrzask na otwór. – Starannie zamknąć czarny worek plastikowy za pomocą załączonej opaski zaciskowej. – Odkleić naklejkę znajdującą się obok otworu wyrównaw- czego podciśnienia i zamknąć nią otwór. – Ostrożnie wyjąć zamknięty bezpieczny worek filtracyjny ze zbiornika(1), uważając przy tym, aby go nie uszkodzić. Należy przy tym uważać, aby bezpieczny worek filtracyjny nie otarł się o kołnierz lub inne ostre przedmioty. – Zbiornik(1) należy od czasu do czasu oczyścić, używając do tego celu dostępnych w handlu (niezawierających czą- stek ściernych) środków myjących, a następnie pozosta- wić do osuszenia. Zakładanie przyssawki gumowej (odsysanie na mokro) (zob.rys.E) Wskazówka: Wymagania dotyczące przepuszczalności (kla- sa ochrony przeciwpyłowej H) zostały potwierdzone tylko dla trybu pracy na sucho. – Za pomocą odpowiedniego narzędzia podważyć szczotkę(31) założoną na dyszę do podłóg(32). – Założyć przyssawkę gumową(30) na dyszę do podłóg(32). Wskazówka: Strona przyssawki gumowej z teksturą musi znajdować się od zewnętrznej strony. Mocowanie walizki L-BOXX (zob.rys.F) Dla potrzeb transportu odkurzacza oraz przechowywania osprzętu i/lub elektronarzędzia można do górnej części od- kurzacza zamocować walizkę L-BOXX. – Walizkę L-BOXX umieścić w mocowaniach (11). u Nie przenosić odkurzacza, trzymając go za uchwyt za- mocowanej walizki L-BOXX. Odkurzacz jest za ciężki, aby można go było przenosić przy użyciu uchwytu walizki L-BOXX. Istnieje niebezpieczeństwo doznania obrażeń i uszkodzenia mienia. Praca u Przed przystąpieniem do zmiany nastaw, wymianą osprzętu lub przed odłożeniem odkurzacza, należy wy- jąć wtyczkę z gniazda sieciowego. Ten środek ostrożno- ści zapobiega niezamierzonemu włączeniu się odkurza- cza. Podczas eksploatacji odkurzacza należy zwrócić uwagę na to, aby rolki odkurzacza wyposażone w blokadę były zablo- kowane, co chroni odkurzacz przed niekontrolowanym prze- mieszczeniem się. Przed przystąpieniem do eksploatacji na- leż sprawdził prawidłowość działania rolek na danym podło- żu. Uruchamianie u Należy zwrócić uwagę na napięcie sieciowe! Napięcie źródła prądu musi zgadzać się z danymi na tabliczce zna- mionowej odkurzacza. u Użytkownik powinien zasięgnąć informacji na temat aktualnie obowiązujących w danym kraju ustaleń/ 1 609 92A 98V | (22.01.2024) Bosch Power ToolsPolski | 135 przepisów regulujących zasady obchodzenia się z py- łami niebezpiecznymi dla zdrowia. Odkurzacz jest przeznaczony do zasysania i oczyszczania na- stępujących materiałów: – Pyły o wartości granicznej narażenia <0,1mg/m

Z zasady nie wolno używać odkurzacza w pomieszczeniach zagrożonych wybuchem. Aby zapewnić optymalną moc ssania, należy całkowicie roz- winąć wąż odsysający (25) z górnej części odkurzacza (12). Odsysanie na sucho Odsysanie zalegających pyłów – Ustawienie regulatora przepływu powietrza (6) należy do- stosować do używanego węża. – Aby włączyć odkurzacz, należy ustawić przełącznik trybów pracy (7) na symbol „Odsysanie”. – Aby wyłączyć odkurzacz, należy ustawić przełącznik trybów pracy (7) na symbol „Wyłączanie”. Odkurzacz wyposażony został w system kontroli przepływu powietrza. W trybie „Odsysanie” system kontroli przepływu powietrza jest ustawiony na stałą wartość 20m/s, niezależ- nie od ustawienia regulatora przepływu powietrza(6). Jeżeli wartość ta nie zostanie osiągnięta, na przykład z po- wodu zanieczyszczeń zgromadzonych w wężu, pełnego bez- piecznego worka filtracyjnego lub zatkanego filtra płaskiego fałdowanego, rozlegnie się akustyczny sygnał ostrzegawczy. W takim wypadku należy wyłączyć odkurzacz i skontrolować go zgodnie z opisem w rozdziale „Usuwanie usterek”. Odsysanie pyłu podczas obróbki materiałów przy użyciu elektronarzędzi (zob.rys.G) u Jeżeli powietrze wylotowe wyprowadzane jest z po- wrotem do pomieszczenia, konieczne jest zapewnie- nie wystarczającego współczynnika wymiany powie- trza w pomieszczeniu. Należy przestrzegać obowiązu- jących w danym kraju przepisów lokalnych. Odkurzacz posiada wbudowane gniazdo ze stykiem ochronnym(5). Można do niego podłączyć elektronarzędzie. Należy przy tym wziąć pod uwagę maksymalnie dopuszczal- ną moc przyłączową podłączonego elektronarzędzia. Aby zapewnić skuteczne odsysanie pyłu, nie wolno przekro- czyć (w dół) minimalnej wielkości przepływu powietrza (Air- flow), określonej dla podłączonego elektronarzędzia. Średnica węża Wartość nastawy przepływu powietrza 35mm 57,9m

– Ustawienie regulatora przepływu powietrza(6) należy do- stosować do używanego węża. – Zamontować adapter do odsysania pyłu(23). – Założyć adapter do odsysania pyłu(23) na króciec odsy- sający elektronarzędzia. Wskazówka: Podczas pracy z elektronarzędziami, których dopływ powietrza w wężu odsysającym jest zbyt mały (np. wyrzynarki, szlifierki itp.), należy otworzyć otwór odprowa- dzający nadmiar powietrza(36) adaptera do odsysania pyłu(23). Tylko w ten sposób można zapewnić sprawne działanie systemu automatycznego oczyszczania filtra. W tym celu należy obrócić pierścień umieszczony nad otworem(36) aż do całkowitego otwarcia. – Aby uruchomić system automatyczne- go startu/stopu odkurzacza, należy usta- wić przełącznik trybów pracy(7) na sym- bol „Automatyczny start/stop”. W tym trybie pracy przepływ powietrza nadzorowany jest elektronicznie zgodnie z ustawieniami na regulatorze przepływu powietrza(6). Właściwy wybór ustawie- nia gwarantuje wystarczający transport pyłów. – Aby uruchomić odkurzacz, należy włączyć podłączone do gniazda(5) elektronarzędzie. Odkurzacz uruchamia się automatycznie. – Wyłączyć elektronarzędzie, aby zakończyć pracę odku- rzacza. Funkcja opóźnienia systemu automatycznego startu/sto- pu umożliwia pracę jeszcze przez maks. 15sekund, co umożliwia odessanie pozostałych pyłów z węża odsysa- jącego. – Aby wyłączyć odkurzacz, należy ustawić przełącznik trybów pracy(7) na symbol „Wyłączanie”. Jeżeli słyszalny jest sygnał dźwiękowy, należy skontrolować odkurzacz zgodnie ze wskazówkami podanymi w rozdziale „Usuwanie usterek”. Odsysanie na mokro u Nie wolno odsysać za pomocą odkurzacza cieczy pal- nych ani wybuchowych, takich jak benzyna, olej, alko- hol, rozpuszczalnik. Nie wolno odsysać pyłów gorą- cych, tlących się ani wybuchowych. Nie wolno używać odkurzacza w pomieszczeniach zagrożonych wybu- chem. Pyły, opary lub ciecze mogą się zapalić lub wy- buchnąć. u Nie wolno stosować odkurzacza jako pompy wodnej. Odkurzacz przeznaczony jest do odsysania mieszanki wodno-powietrznej. Wskazówka: Wymagania dotyczące przepuszczalności (kla- sa ochrony przeciwpyłowej H) zostały potwierdzone tylko dla trybu pracy na sucho. Czynności przygotowawcze przed rozpoczęciem odsysania na mokro – W razie potrzeby wyjąć worek na odpady(27) lub bez- pieczny worek filtracyjny(26). Wskazówka: Aby ułatwić sobie usuwanie odpadów należy do odsysania mieszanin wody i ciał stałych, stosować worek filtracyjny do odpadów ciekłych, który oddziela ciała stałe od cieczy. Bosch Power Tools 1 609 92A 98V | (22.01.2024)136 | Polski – Założyć przyssawkę gumową(30) na dyszę do podłóg(32). – Wyłączyć system automatycznego oczyszczania filtra (AFC). Odsysanie cieczy Aby włączyć odkurzacz, należy ustawić przełącznik trybów pracy(7) na symbol „Odsysanie”. Odkurzacz jest wyposażony w czujniki stanu napełnienia (40). Po osiągnięciu maksymalnego napełnienia odkurzacz wyłącza się. Ustawić przełącznik trybów pracy (7) na symbol „Wyłączanie”. Wskazówka: Podczas odsysania cieczy nieprzewodzących (np. emulsja wiertarska, oleje i smary) odkurzacz nie wyłą- czy się przy pełnym zbiorniku. Poziom napełnienia zbiornika należy stale kontrolować i opróżnić zbiornik w porę. Jeżeli podczas pracy na mokro rozlegnie się akustyczny sy- gnał ostrzegawczy, nie zakłóca to bezpieczeństwa funkcjo- nowania odkurzacza. Nie ma konieczności podejmowania żadnych działań związanych z usuwaniem usterek. – Aby wyłączyć odkurzacz, należy ustawić przełącznik try- bów pracy(7) na symbol „Wyłączanie”. – Przed transportem odkurzacza należy założyć zatyczkę(2) na przyłącze odsysania(3). – Opróżnić zbiornik(1). W celu zapobiegania rozwojowi pleśni po pracy na mokro: – Wyjąć filtr płaski fałdowany (28) i dobrze go osuszyć. – Zdjąć górną część odkurzacza (12), otworzyć pokrywę fil- tra (39) i dobrze osuszyć obie części. System automatycznego oczyszczania filtra (zob.rys.H) W przypadku systemu automatycznego oczyszczania filtra (AFC=Automatic Filter Cleaning) filtr płaski fałdowany(28) jest co 15 sekund czyszczony silnymi uderzeniami powietrza (odgłos pulsowania). Najpóźniej po zauważeniu spadku wydajności odsysania na- leży uruchomić oczyszczanie filtra. Przy regularnym stosowaniu oczyszczania filtra żywotność filtra ulega wydłużeniu. Aby zapewnić optymalną żywotność filtra, należy wyłączać system automatycznego oczyszczania filtra tylko w wyjątko- wych przypadkach, np. podczas odsysania cieczy lub w przy- padku korzystania bezpiecznego worka filtracyjnego. Powierzchniowo zanieczyszczony filtr płaski fałdowany jest w pełni sprawny. Ręczne oczyszczanie filtra fałdowanego poprzez ostukanie go lub przedmuchanie nie jest konieczne i może doprowadzić do uszkodzenia filtra. Wskazówka: System automatycznego oczyszczania filtra jest fabrycznie włączony. Włączanie/wyłączanie systemu automatycznego oczyszcza- nia filtra jest możliwe tylko przy włączonym urządzeniu. – Wyłączanie systemu AFC Nacisnąć przycisk systemu AFC(9). Kontrolka LED(37) gaśnie. – Włączanie systemu AFC Nacisnąć przycisk systemu AFC(9). Kontrolka LED(37) świeci się na zielono. Konserwacja i serwis Konserwacja i czyszczenie u Przed przystąpieniem do zmiany nastaw, wymianą osprzętu lub przed odłożeniem odkurzacza, należy wy- jąć wtyczkę z gniazda sieciowego. Ten środek ostrożno- ści zapobiega niezamierzonemu włączeniu się odkurza- cza. u Aby móc efektywnie i bezpiecznie pracować, należy zawsze utrzymywać odkurzacz i jego otwory wentyla- cyjne w czystości. Jeżeli konieczna okaże się wymiana przewodu przyłączenio- wego, należy zlecić ją firmie Bosch lub autoryzowanemu ser- wisowi elektronarzędzi Bosch, co pozwoli uniknąć ryzyka za- grożenia bezpieczeństwa. u Podczas konserwacji i czyszczenia odkurzacza należy nosić maskę przeciwpyłową klasy ochrony FFP2 lub wyższej oraz jednorazowy kombinezon ochronny zgodnie z odpowiednimi przepisami. Konserwacja i czyszczenie mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie świadectwo kwalifi- kacji. Obudowę odkurzacza należy dokładnie odkurzyć i wytrzeć na mokro lub uszczelnić odpowiednimi materiałami przed zabraniem odkurzacza ze strefy niebezpiecznej. Wszystkie części odkurzacza należy traktować jako zanieczyszczone, jeżeli odkurzacz był używany w strefie niebezpiecznej, nale- ży podjąć odpowiednie środki dla zapewnienia bezpieczeń- stwa. Wszystkie części podczas konserwacji/czyszczenia, które nie są w wystarczającym stopniu oczyszczone, należy zutylizować (umieszczając je wcześniej w nieprzepuszczal- nych workach). Przed przystąpieniem do konserwacji przez użytkownika na- leży zdemontować odkurzacz, oczyścić i konserwować w taki sposób, by nie spowodować zagrożenia dla personelu kon- serwującego i osób postronnych. Przed rozpoczęciem de- montażu należy oczyścić odkurzacz, aby zapobiec ewentual- nym zagrożeniom. W skład konserwacji wchodzą czynności opisane w rozdziale Montaż. Pomieszczenie, w którym odku- rzacz jest demontowany, musi być zaopatrzone w dobrze funkcjonującą wentylację. Podczas konserwacji należy sto- sować środki ochrony osobistej. Po zakończeniu konserwacji należy dokładnie oczyścić po- mieszczenie, w którym dokonywano konserwacji. Co najmniej raz do roku producent lub odpowiednio prze- szkolona osoba powinna przeprowadzić kontrolę techniczną urządzenia, sprawdzając np. uszkodzenia filtra, szczelność odkurzacza i sprawność funkcjonowania urządzeń nadzoru- jących. Dodatkowo należy co najmniej raz do roku skontrolować sku- teczność działania filtra zgodnie z normą EN60335-2-69, 22.AA.201.2. Przepisy krajowe mogą wymagać większej częstotliwości 1 609 92A 98V | (22.01.2024) Bosch Power ToolsPolski | 137 kontroli. Jeżeli skuteczność filtra jest niezadowalająca, filtr należy wy- mienić i powtórzyć kontrolę. Wyjmowanie/wymiana filtra płaskiego fałdowanego (zob. rys. I1−I2) Moc ssania jest zależna od stanu filtra. Dlatego należy regu- larnie czyścić filtr. Uszkodzony filtr płaski fałdowany(28) należy natychmiast wymienić. – Poluzować obie śruby zabezpieczające(38) i przesunąć blokadę (19) zatrzasku do dołu. – Pociągnąć zatrzask (18) i otworzyć pokrywę filtra(39). – Filtr płaski fałdowany(28) należy chwycić za strzemiącz- ka i pociągnąć go w górę. – Usunąć pył i zanieczyszczenia, które powstały przy wyj- mowaniu filtra płaskiego fałdowanego(28), za pomocą wilgotnej szmatki z krawędzi pokrywy filtra(39). – Założyć nowy lub oczyszczony filtr płaski fałdowany(28), zwracając przy tym uwagę na jego prawidłowe osadzenie. – Ponownie zamknąć pokrywę filtra(39) (aż do słyszalnego zablokowania). – Ponownie przesunąć blokadę(19) zatrzasku do góry i mocno przykręcić obie śruby zabezpieczające(38). Czyszczenie zbiornika Zbiornik(1) należy od czasu do czasu oczyścić, używając do tego celu dostępnych w handlu (niezawierających cząstek ściernych) środków myjących, a następnie pozostawić do osuszenia. Czyszczenie czujników stanu napełnienia (zob.rys.J) Od czasu do czasu należy czyścić czujniki stanu napełnienia (40). – Otworzyć zatrzaski (13) i zdjąć górną część odkurzacza (12). – Czujniki stanu napełnienia (40) należy czyścić za pomocą miękkiej szmatki. – Nałożyć górną część odkurzacza (12) i zamknąć zatrzaski (13). Przechowywanie i transport (zob.rys.K) – Wyjąć pełny worek na odpady lub pełny bezpieczny wo- rek filtracyjny albo wylać zebraną ciecz przed planowa- nym transportem odkurzacza, aby uniknąć urazu kręgo- słupa. – Owinąć przewód sieciowy wokół uchwytów(17). – Włożyć osprzęt w przewidziane do tego celu uchwyty: rury(33) w uchwyty(20), dyszę do fug(29) w uchwyt(21), dyszę do podłóg(32) w uchwyt(22). – Zdjąć elastyczne taśmy uchwytu węża odsysającego(4) i owinąć wąż odsysający(25) wokół górnej części odkurza- cza w uchwycie(4). Ponownie założyć elastyczne taśmy. – Odkurzacz należy przenosić, trzymając go wyłącznie za uchwyt transportowy(10). – Odkurzacz należy ustawić w suchym pomieszczeniu i za- bezpieczyć go przed nieuprawnionym użyciem. – W celu zablokowania rolek prowadzących(16) należy na- cisnąć hamulec(15). Usuwanie usterek u W razie awarii (np. pęknięcia filtra), należy bezzwłocz- nie wyłączyć odkurzacz. Przed ponownym uruchomie- niem należy usunąć awarię. Uwaga! Odkurzacz zawiera pył niebezpieczny dla zdrowia. Należy przestrzegać wszystkich wskazówek dotyczących bez- pieczeństwa zamieszczonych w niniejszej instrukcji. Problem Rozwiązanie Nie można uruchomić turbiny. – Skontrolować przewód sieciowy, wtyczkę, bezpiecznik, gniazdo i czujniki stanu napełnienia(40). Przełącznik trybów pracy(7) jest ustawiony w pozycji „System automatycznego star- tu/stopu”. – Przełącznik trybów pracy(7) ustawić na symbol „Odsysanie” lub włączyć podłą- czone do gniazda(5) elektronarzędzie. Turbina wyłącza się. – Opróżnić zbiornik(1). Nie można uruchomić turbiny po opróżnieniu zbiornika. – Wyłączyć odkurzacz i odczekać 5 sekund, po 5 sekundach ponownie włączyć od- kurzacz. – Czujniki stanu napełnienia(40) oraz przestrzeń pomiędzy czujnikami stanu napełnienia(40) należy oczyścić za pomocą szczotki. Siła ssania słabnie. – Usunąć zanieczyszczenia blokujące dyszę, rurę(33), wąż odsysający(25) lub filtr płaski fałdowany(28). – Wymienić worek na odpady(27) lub bezpieczny worek filtracyjny (26). – Prawidłowo zamknąć pokrywę filtra(39). Bosch Power Tools 1 609 92A 98V | (22.01.2024)138 | Polski Problem Rozwiązanie – Poprawić pozycję górnej części odkurzacza(12) i zamknąć zatrzaski(13). – Wymienić filtr płaski fałdowany(28). Wydobywanie się pyłu z odkurzacza w trakcie odkurzania – Skontrolować, czy filtr płaski fałdowany(28) jest prawidłowo zamontowany. – Wymienić filtr płaski fałdowany(28). Nie działa automatyczny wyłącznik (podczas pracy na mokro). – Czujniki stanu napełnienia(40) oraz przestrzeń pomiędzy czujnikami stanu napełnienia(40) należy oczyścić za pomocą szczotki. W przypadku cieczy przewodzących lub spienionych automatyczny wyłącznik nie działa. – Stale należy kontrolować poziom napełnienia zbiornika. Rozlega się akustyczny sygnał ostrze- gawczy. Siła ssania jest ustawiona na zbyt niską wartość. – Przestawić regulację siły ssania(8) na wyższą wartość. Ustawiona jest nieprawidłowa średnica węża. – Ustawić regulator przepływu powietrza(6) na właściwą średnicę węża. Wąż odsysający(25) jest zatkany lub zgięty. – Usunąć blokadę lub wyprostować wąż. Worek na odpady / bezpieczny worek filtracyjny jest pełny. – Wymienić worek na odpady(27) lub bezpieczny worek filtracyjny(26). Filtr płaski fałdowany(28) jest zanieczyszczony. – Oczyścić lub w razie potrzeby wymienić filtr płaski fałdowany. Brak wystarczającego przepływu powietrza po podłączeniu elektronarzędzia. – Otworzyć otwór odprowadzający powietrze(36) adaptera do odsysania pyłu(23): obracać pierścień na adapterze do odsysania pyłu aż do całkowitego otwarcia otworu. – Jeżeli jest dostępny: otworzyć otwór odprowadzający powietrze elektronarzędzia. Nieprawidłowe działanie elektronicznego układu nadzorującego pracę odkurzacza. – Skontaktować się z autoryzowanym serwisem firmy Bosch. Nie działa system automatycznego oczyszczania filtra. – Włączyć system oczyszczania filtra (nacisnąć przycisk systemu AFC(9)). – Podłączyć wąż odsysający(25). Nie można wyłączyć systemu automa- tycznego oczyszczania filtra. – Skontaktować się z autoryzowanym serwisem firmy Bosch. Nie można włączyć systemu automa- tycznego oczyszczania filtra. – Skontaktować się z autoryzowanym serwisem firmy Bosch. Osprzęt Numer katalogowy osprzętu Bezpieczny worek filtracyjny 2 607 432 050 Worek na odpady (PE) (praca na sucho i mokro)

Filtr płaski fałdowany PTFE/HEPA, klasa ochrony przeciwpyłowej H

Deklaracja zgodności UE Oświadczamy z pełną odpowiedzialnością, że niniejsze produkty odpowiadają wszystkim wymaganiom poniżej wyszczególnionych dyrektyw i rozporządzeń, oraz że są zgodne z następującymi normami. Dokumentacja techniczna: * Odkurzacz do pracy na sucho i mokro Numer katalogowy
