Tip produs	Aspirator apă și praf
Marcă	Bosch
Model	GAS 35 H AFC Professional
Tensiune nominală	220-240 V / 110 V (în funcție de versiune)
Frecvență	50-60 Hz
Putere nominală absorbită	1200 W (230 V) / 1000 W (110 V)
Putere de aspirație max	1380 W (230 V) / 1150 W (110 V)
Capacitate brută rezervor	35 L
Capacitate netă (solide)	25 L
Capacitate netă (lichide)	19 L
Volum sac praf	19 L
Depresiune max (aspirator)	230 hPa (230 V) / 211 hPa (110 V)
Debit max (aspirator)	36 L/s (129,6 m³/h)
Suprafață activă filtru plisat	0,5 m²
Clasă de filtrare	H (prafuri nocive)
Greutate (conform EPTA)	12,4 kg
Clasă de protecție	I (împământare)
Grad de protecție	IPX4 (aspirator), IP55 (ștecher Elveția)
Nivel de presiune sonoră	69 dB(A) (70 dB(A) pentru 110 V)
Nivel de putere sonoră	83 dB(A)
Curățare automată filtru	AFC (Automatic Filter Cleaning) – la fiecare 15 secunde
Funcție oprire întârziată	15 secunde după oprirea sculei
Priză pentru unealtă electrică	Cu contact de pământ (max 2200 W / 750 W în funcție de versiune)
Accesorii incluse	Furtun de aspirare, șapcă de podea, șapcă dreaptă, adaptor, filtru plisat HEPA, sac de unică folosință, sac-filtru de siguranță

Întrebări frecvente - GAS 35 H AFC Professional BOSCH

Cum se utilizează curățarea automată a filtrului (AFC)?

Curățarea automată a filtrului (AFC) este activată implicit. Apăsați tasta AFC (9) pentru a o activa sau dezactiva. Când este activă, filtrul plisat este curățat la fiecare 15 secunde prin jeturi de aer, menținând astfel puterea de aspirație. LED-ul (37) se aprinde verde când AFC este activat.

Se pot aspira lichide cu acest aspirator?

Da, aspiratorul este proiectat pentru a aspira lichide neinflamabile. Înainte de a aspira lichide, scoateți sacul de unică folosință sau sacul-filtru de siguranță, montați buzele de etanșare pe șapca de podea și dezactivați curățarea automată a filtrului (AFC). Aspiratorul se oprește automat când nivelul maxim de umplere este atins (pentru lichide conductoare).

Care este clasa de filtrare a aspiratorului?

Clasa de filtrare este H, conform standardului CEI/EN 60335-2-69. Aceasta înseamnă că poate aspira prafuri nocive cu o valoare limită de expunere sub 0,1 mg/m³. Utilizați întotdeauna un sac-filtru de siguranță sau un sac de unică folosință cu filtrul plisat HEPA.

Cum se înlocuiește filtrul plisat plat?

Deconectați aspiratorul. Deșurubați cele două șuruburi de siguranță (38), glisați siguranța (19) în jos, apoi deschideți capacul filtrului (39). Prindeți filtrul plisat (28) de nervuri și scoateți-l. Curățați reziduurile cu o cârpă umedă. Așezați noul filtru verificând poziționarea, apoi închideți capacul filtrului și strângeți șuruburile.

Ce accesorii sunt disponibile pentru acest aspirator?

Accesoriile includ: sac-filtru de siguranță (ref. 2 607 432 050), sac de unică folosință PE (2 607 432 051), filtru plisat plat PTFE/HEPA clasa H (2 607 432 052). Puteți utiliza și un furtun antistatic opțional.

Este posibil să conectați o unealtă electrică?

Da, aspiratorul are o priză cu contact de pământ (5) pentru conectarea unei unelte electrice. Plasați selectorul de mod pe simbolul de pornire/oprire automată. Aspiratorul pornește și se oprește automat cu unealta, cu o întârziere de 15 secunde pentru a aspira reziduurile.

Ce măsuri de siguranță trebuie respectate?

Nu aspirați niciodată materiale care conțin azbest, lichide inflamabile sau prafuri fierbinți/incandescente. Deconectați întotdeauna înainte de întreținere. Utilizați un întrerupător diferențial în mediu umed. Purtați echipament de protecție în timpul întreținerii, deoarece aspiratorul poate conține prafuri nocive.

Cum se întreține rezervorul și senzorii de nivel?

Curățați regulat rezervorul (1) cu un detergent neabraziv și lăsați-l să se usuce. Senzorii de nivel (40) trebuie curățați cu o cârpă moale pentru a asigura funcționarea corectă a opririi automate la aspirarea lichidelor.

Care este capacitatea rezervorului?

Rezervorul are o capacitate brută de 35 litri. Capacitatea netă este de 25 litri pentru solide și 19 litri pentru lichide. Sacul de praf are un volum de 19 litri.

Ce trebuie făcut în caz de scădere a puterii de aspirație?

Verificați dacă furtunul de aspirare nu este obstrucționat sau îndoit. Înlocuiți sacul de unică folosință sau sacul-filtru de siguranță dacă este plin. Curățați sau înlocuiți filtrul plisat plat. Asigurați-vă că capacul filtrului este închis corect și că partea superioară a aspiratorului este bine blocată. Verificați și reglajul regulatorului de putere.

MANUAL DE UTILIZARE GAS 35 H AFC Professional BOSCH

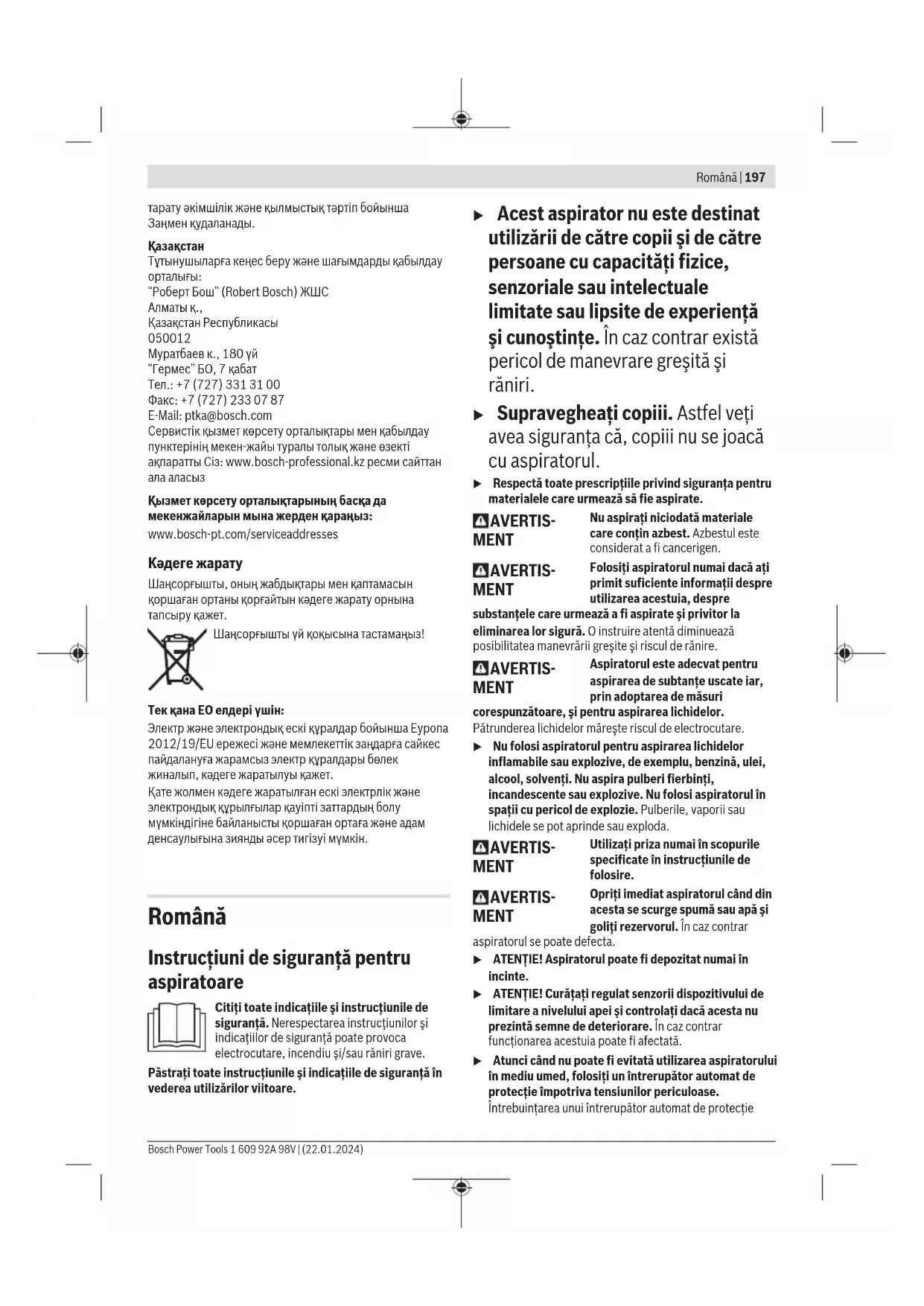

Instrucțiuni de siguranță pentru aspiratoare

Citiți toate indicațiile și instrucțiunile de siguranță. Nerespectarea instrucțiunilor și indicațiilor de siguranță poate provoca electrocutare, incendiu și/sau răniri grave.

Păstrați toate instrucțiunile și indicațiile de siguranță pentru utilizări viitoare.

Acest aspirator nu este destinat utilizării de către copii și de către persoane cu capacități fizice, senzoriale sau intelectuale limitate sau lipsite de experiență și cunoștințe. În caz contrar există pericol de manevrare greșită și răniri. Supravegheați copiii. Astfel veți avea siguranța că copiii nu se joacă cu aspiratorul. Respectați toate prescripțiile privind siguranța pentru materialele care urmează să fie aspirate.

AVERTISMENT

Nu aspirați niciodată materiale care conțin azbest. Azbestul este considerat a fi cancerigen.

AVERTISMENT

Folosiți aspiratorul numai dacă ați primit suficiente informații despre utilizarea acestuia, despre

substanțele care urmează a fi aspirate și privitor la eliminarea lor sigură. O instruire atentă diminuează posibilitatea manevrării greșite și riscul de rănire.

AVERTISMENT

Aspiratorul este adecvat pentru aspirarea de substanțe uscate iar, prin adoptarea de accesorii

corespunzătoare, și pentru aspirarea lichidelor.

Pătrunderea lichidelor mărește riscul de electrocutare.

Nu folosi aspiratorul pentru aspirarea lichidelor inflamabile sau explozive, de exemplu, benzină, ulei, alcool, solvenți. Nu aspira pulberi fierbinți, incandescente sau explozive. Nu folosi aspiratorul în spații cu pericol de explozie. Pulberile, vaporii sau lichidele se pot aprinde sau exploda.

AVERTISMENT

Utilizați priza numai în scopurile specificate în instrucțiunile de folosire.

AVERTISMENT

Opriți imediat aspiratorul când din acesta se scurge spumă sau apă și goliți rezervorul. În caz contrar,

aspiratorul se poate defecta.

ATENȚIE! Aspiratorul poate fi depozitat numai în încăperi. ATENȚIE! Curățați regulat senzorii dispozitivului de limitare a nivelului apei și controlați dacă acesta nu prezintă semne de deteriorare. În caz contrar, funcționarea acestuia poate fi afectată. Atunci când nu poate fi evitată utilizarea aspiratorului în mediu umed, folosiți un întrerupător automat de protecție împotriva tensiunilor periculoase. Întrebuințarea unui întrerupător automat de protecție

198 Română

împotriva tensiunilor periculoase reduce riscul de electrocutare.

Înainte de utilizare, verificați aspiratorul, cablul și ștecherul. Nu folosiți aspiratorul în cazul în care constatați defecțiuni la acesta. Nu deschideți singuri aspiratorul și nu permiteți repararea acestuia decât de către personal de specialitate, calificat în acest scop și numai cu piese de schimb originale. Aspiratoarele, cablurile și ștecherele defecte măresc riscul de electrocutare. Nu călcați cu roțile și nu striviți cablul. Nu trageți de cablu pentru a scoate ștecherul din priza de curent sau pentru a deplasa aspiratorul. Cablurile deteriorate măresc riscul de electrocutare. Înainte de a întreține sau curăța aspiratorul, a efectua reglaje, a schimba accesorii sau de a depozita aspiratorul, scoateți acumulatorul din acesta. Această măsură preventivă împiedică pornirea accidentală a aspiratorului. Asigurați o bună ventilație la locul de muncă. Nu permiteți repararea acestora decât de către personal de specialitate, calificat în acest scop și numai cu piese de schimb originale. Astfel este garantată menținerea siguranței de exploatare a aspiratorului. Dacă aspiratorul a fost utilizat în zone cu materiale nocive pentru sănătate, ștergeți sau etanșați partea exterioară a aspiratorului înainte de a-l îndepărta din zona periculoasă. Toate piesele aspiratorului sunt considerate ca fiind contaminate și trebuie să te asiguri, prin măsuri adecvate, că materialele nocive pentru sănătate nu se pot răspândi.

AVERTISMENT

Aspiratorul conține pulberi nocive pentru sănătate. Operațiile de golire și lucrările de întreținere,

inclusiv extragerea rezervorului de colectare a prafului, trebuie efectuate numai de către specialiști. Este necesară purtarea unui echipament de protecție corespunzător. Nu folosi aspiratorul dacă sistemul său de filtrare nu este complet și montat cu atenție. În caz contrar, îți pui în pericol sănătatea.

Înaintea punerii în funcțiune, verificați dacă furtunul de aspirare este în perfectă stare. Pentru aceasta, nu lăsați furtunul de aspirare montat la aspirator pentru a nu permite evacuarea accidentală a prafului din acesta. În caz contrar, ați putea inhala aer. Nu folosiți aspiratorul pentru a ședea pe el. L-ați putea deteriora. Folosiți cu grijă cablul de alimentare și furtunul de aspirare. Ați putea pune în pericol alte persoane din cauza manevrării neatente a acestora. Nu curățați aspiratorul punându-l direct sub jetul de apă. Pătrunderea apei în partea superioară a aspiratorului mărește riscul de electrocutare. Racordați aspiratorul la o rețea de alimentare cu energia electrică împământată corespunzător. Priza și

cablul prelungitor trebuie să aibă un conductor de protecție funcțional.

Simboluri

Următoarele simboluri ar putea fi importante pentru utilizarea aspiratorului tău. Reține simbolurile și semnificația acestora. Interpretarea corectă a simbolurilor te ajută să folosești mai bine și mai sigur aspiratorul.

Simbolurile și semnificația acestora

AVERTISMENT! Citește toate indicațiile și instrucțiunile privind siguranța. Nerespectarea instrucțiunilor și indicațiilor privind siguranța se poate solda cu electrocutări, incendii și/sau răniri grave.

Aspirator din clasa de pulberi H conform IEC/EN 60335-2-69 pentru aspirarea uscată a pulberilor nocive pentru sănătate, cu o valoare limită de expunere < 0,1 mg/m³

În cazul în care textul plăcuței de avertizare nu este în limba țării tale, înainte de prima punere în funcțiune, lipește deasupra textului în limba engleză al plăcuței de avertizare, eticheta în limba țării tale, inclusă în setul de livrare.

AVERTISMENT! Aspiratorul conține pulberi nocive pentru sănătate. Executarea operațiilor de golire și a lucrărilor de întreținere, inclusiv îndepărtarea recipientului de colectare a prafului, trebuie efectuate numai de către specialist. Este necesară purtarea unui echipament de protecție corespunzător. Nu utilizați aspiratorul dacă sistemul de filtrare al acestuia nu este complet și nu este montat cu atenție. În caz contrar, îți vei pune în pericol sănătatea.

max. 1 L-Boxx, max. 15 kg

Înclichetați maximum un L-BOXX.

Greutatea L-BOXX-ului cu tot cu conținut nu trebuie să depășească 15 kg.

Simbolurile și semnificația acestora

Nu agăța aspiratorul de un cârlig de macara, de exemplu, în vederea transportului. Aspiratorul nu este adecvat pentru transportul cu macaraua. În caz contrar, există pericolul de rănire sau deteriorare.

Nu folosi aspiratorul pe post de scaun, scară sau treaptă. Aspiratorul se poate răsturna și deteriora. Există pericolul de rănire.

Pornirea/Oprirea automată

Aspirarea pulberilor generate de sculele electrice aflate în funcțiune. Aspiratorul pornește automat și se oprește temporizat.

Deconectarea

Aspirarea

Aspirarea depunerilor de grafit

15	Monitorizarea debitului volumic pentru un diametru al furtunului de 15 mm

22	Monitorizarea debitului volumic pentru un diametrul al furtunului de 22 mm

35	Monitorizarea debitului volumic pentru un diametru al furtunului de 35 mm

Min/Max

Reglarea progresivă a puterii de aspirare: - putere maximă de aspirare pentru aplicații de lucru cu producere masivă de praf; putere redusă de aspirare pentru aplicații de lucru cu producere redusă de praf și, de exemplu, pentru a regla forța de aspirare dintre scula electrică conectată și suprafața piesei de prelucrat (de exemplu, în timpul șlefuirii)

Simbolurile și semnificația acestora

max. 2200 W min. 100 W

Indicarea puterii maxime de conectare admise a sculei electrice racordate (specifică țării de utilizare)

AFC

Curățarea automată a filtrului (AFC = Automatic Filter Cleaning)

Descrierea produsului și a performanțelor acestuia

Țineți cont de ilustrația din secțiunea anterioară a instrucțiunilor de utilizare.

Utilizare conform destinației

Aspiratorul este destinat colectării, aspirării, extragerii și eliminării prafului uscat neinflamabil, lichidelor neinflamabile și amestecurilor de apă-aer. Aspiratorul este verificat din punct de vedere al tehnicii de filtrare a prafului și corespunde clasei de pulberi H pentru praf uscat conform IEC/EN 60335-2-69. Acesta este adecvat pentru un grad ridicat de solicitare specific profesional, de exemplu, în mica industrie și în ateliere, conform IEC/EN 60335-2-69. În timpul funcționării, poate fi utilizat numai într-un mediu uscat.

Componente ilustrate

Numerotarea componentelor ilustrate se referă la schemele aspiratorului de la paginile grafice.

(1) Rezervor (2) Bușon pentru racordul de aspirare (3) Sistem de prindere a furtunului (4) Suport pentru furtunul de aspirare (5) Priza pentru scula electrică (6) Regulator al debitului volumic (7) Selector mod de funcționare (8) Regulator al puterii de aspirare (9) Tasta AFC (10) Mâner de transport (11) Prindere L-BOXX (12) Partea superioară a aspiratorului (13) Sistem de blocare pentru partea superioară a aspiratorului (14) Roată liberă

(15) Frâna rolei de direcție (16) Rola de direcție (17) Suport pentru cablu (18) Clapeta de închidere a capacului filtrului (19) Dispozitiv de siguranță pentru clapeta de închidere (20) Suport pentru tuburile de aspirare (21) Suport duză pentru rosturi/duză îndoită (22) Suport duză pentru pardoseală (23) Adaptor de aspirare (24) Duză îndoită (25) Furtun de aspirare (26) Recipient cu filtru de siguranță (27) Sac pentru eliminarea prafului

(28) Filtru-burduf plat din clasa H (HEPA/PTFE) (29) Duză pentru rosturi (30) Guler din cauciuc (31) Bandă de prindere (32) Duză pentru pardoseală (33) Tub de aspirare (34) Sistem de prindere pentru suportul furtunului de aspirare (35) Buton (36) Orificiu de admisie a aerului suplimentar (37) LED de control (38) Șuruburi de siguranță (39) Capac filtru (40) Senzori de nivel de umplere

Date tehnice

Aspirator universal GAS 35 H AFC GAS 35 H AFC
Număr de identificare		3 601 JC3 6.. 3 601 JC3 660
Tensiune nominală V 220-240 110
Putere nominală W 1200 1000
Frecventa Hz 50-60 50-60
Capacitate rezervor (brută) I 35 35
Capacitate rezervor (netă) I 25 25
Volum net (lichid) I 19 19
Volum sac de colectare a prafului I 19 19
Subpresiune maximăA)
- Aspirator hPa 230 211
- Turbină	hPa 254 242
Debit volumic maximA)
- Aspirator	l/s	36	31
	m³/h	129,6	111,6
- Turbină	l/s	74	71
	m³/h	266,4	255,6
Putere maximă de aspirare	W 1380 1150
Suprață filtru-burduf	m²	0,5	0,5
Clasa de pulberi		H	H
Greunate conform EPTA-Procedure 01:2014	kg	12,4	12,7
Clasa de proteție		±/I	±/I
Tip de proteție aspirator		IPX4	IPX4
Tip de proteție fișă de rețea Elveția IP55	-

A) măsurată cu un furtun de aspirare 35 mm și lungimea de 3 m. Specificațiile sunt valabile pentru o tensiune nominală [U] de 230 V. În cazul unor tensiuni diferite și al unor modele de execuție specifice anumitor țări, aceste specificații pot varia. Valorile pot varia în funcție de produs și sunt supuse condițiilor de utilizare, precum și condițiilor de mediu. Pentru informații suplimentare, accesează www.bosch-professional.com/wac.

Sistem automat de pornire/oprire

Tensiune nominală Putere maximă Putere minimă

230V 2200W 100W

110V 750W 100W

Valorile zgomotului emis au fost determinate conform EN 60335-2-69.

Nivelul presiunii acustice evaluat după curba de filtrare A al aspiratorului este în mod normal de 69 dB(A) (70 dB(A)). Nivelul de putere sonoră este de 83 dB(A).

Poarta castei antifonice!

Valorile totale ale vibrațiilor a_h (suma vectorială a trei direcții) și incertitudinea K au fost determinate conform EN 60335-2-69: a_h < 2,5m / s² K = 1,5m / s²

Montarea

Înainte de a întreține sau curăța aspiratorul, a efectua reglaje, a schimba accesorii sau de a depozita aspiratorul, scoateți acumulatorul din acesta. Această măsură preventivă împiedică pornirea accidentală a aspiratorului.

Montarea suportului pentru furtunul de aspirare (consultați imaginea A)

• Împingeți ferm de sus suportul (4) pentru furtunul de aspirare în locașurile de preluare prevăzute pentru acesta (34), până când se fixează cu un zgomot perceptibil.

Montarea furtunului de aspirare (consultați imaginea B)

Extrageți bușonul (2) din sistemul de prindere a furtunului (3).

Așezați furtunul de aspirare (25) pe sistemul de prindere a furtunului (3) și răsuciți-l în sens orar, până la opritor.

Închideți racordul de aspirare întotdeauna cu bușonul atunci când scoateți furtunul de aspirare. Astfel, preveniți scăpările de praf.

Indicație: Din cauza frecării prafului în furtunul și accesoriile de aspirare, în timpul aspirării se produce o încărcare electrostatică, pe care utilizatorul o poate simți sub forma unei descărcări statice (în funcție de influențele mediului și de starea fizică).

Bosch recomandă în general utilizarea unui furtun de aspirare antistatic (accesoriu) pentru aspirarea pulberilor fine și materialelor uscate.

Montarea accesoriilor de aspirare (consultați imaginea C)

Furtunul de aspirare (25) este prevăzut cu un sistem de prindere cu clips prin care se pot racorda accesoriile de aspirare (adaptorul de aspirare (23), duza îndoită (24)).

Montarea adaptorului de aspirare

• Împingeți adaptorul de aspirare (23) pe furtunul de aspirare (25), până când cele două butoane de apăsare (35) ale furtunului de aspirare se fixează în poziție cu un zgomot perceptibil.

Pentru demontare, apăsați spre interior butoanele de apăsare (35) și trageți componentele în sensul depărtării.

Montarea duzelor și tuburilor

• Împingeți duza îndoită (24) pe furtunul de aspirare (25), până când cele două butoane (35) ale furtunului de aspirare se cuplează sonor în poziție. Fixați apoi accesoriul de aspirare dorit (duză pentru godeuri, duză pentru rosturi, tub de aspirare etc.) pe duza îndoită (24). Pentru demontare, apăsați spre interior butoanele (35) și trageți componentele în vederea depărtării.

Montarea/Demontarea sacului de eliminare a prafului sau recipientului cu filtru de siguranță (aspirare uscată) (consultați imaginile D1-D3)

Pentru aspirarea uscată a substanțelor corespunzătoare clasei de pulberi H, trebuie să montați un sac de eliminare a prafului (27) sau un recipient cu filtru de siguranță (26). Dacă se aspiră substanțe fără sau cu o valoare limită de expunere ≥ 1 mg/m³ (corespunzător clasei de pulberi L), se poate aspira direct în rezervor.

AVERTISMENT

Aspiratorul conține pulberi nocive pentru sănătate. Operațiile de golire și lucrările de întreținere,

inclusiv extragerea rezervorului de colectare a prafului, trebuie efectuate numai de către specialiști. Este necesară purtarea unui echipament de protecție corespunzător. Nu folosiți aspiratorul dacă sistemul său de filtrare nu este complet și montat cu atenție. În caz contrar, vă puneți în pericol sănătatea.

Introducerea sacului de eliminare a prafului

• Deschideți închizătorile (13) și scoateți partea superioară a aspiratorului (12).
• Introduceți în rezervor (1) sacul de eliminare a prafului (27), cu orificiul de umplere orientat în sus.

• Trageți orificiul de umplere peste flanșa de racord până în adâncitura flanșei de racord.
• Asigurați-vă că sacul de eliminare a prafului (27) se sprijină în totalitate pe pereții interiori ai rezervorului (1). Treceți partea rămasă a sacului de eliminare a prafului (27) peste marginea rezervorului (1).
• Așezați partea superioară a aspiratorului (12) și închideți închizătoarele (13).

Scoateți și închideți sacul de eliminare a prafului.

• Închideți recipientul (1) cu ajutorul bușonului pentru racordul de aspirare (2).
• Deschideți închizătoarele (13) și scoateți partea superioară a aspiratorului (12).
• Desprindeți spre partea posterioară sacul de eliminare plin (27) de pe flanșa de racord.
• Închideți etanș sacul de eliminare a prafului (27) cu colierul de cablu din pachetul de livrare sub orificiul de aspirare și orificiul de ventilare. -Extrageți cu atenție sacul de eliminare a prafului (27) din rezervor (1), fără a-l deteriora. Aveți grijă ca sacul de eliminare a prafului să nu se atingă de flanșa de racord sau de alte obiecte ascuțite.
• Ștergeți cu regularitate rezervorul (1) utilizând substanțe de curățare neabrazive disponibile din comerț, iar apoi lăsați-l să se usuce.

Montarea recipientului cu filtru de siguranță

• Deschideți închizătoarele (13) și scoateți partea superioară a aspiratorului (12).
• Așezați recipientul cu filtru de siguranță (26) cu orificiul de umplere orientat spre înainte în recipientul (1).
• Trageți orificiul de umplere peste flanșa de racord până în adâncitura flanșei de racord.
• Asigurați-vă că recipientul negru din plastic al recipientului cu filtru de siguranță (26) se sprijină complet pe pereții interiori ai recipientului (1).
• Asigurați-vă că orificiul de egalizare a vidului se află în recipient. Treceți partea rămasă a recipientului negru din plastic peste marginea recipientului (1).
• Așezați partea superioară a aspiratorului (12) și închideți închizătoarele (13).

Extragerea și închiderea recipientului cu filtru de siguranță

• Închide recipientul (1) cu ajutorul bușonului pentru racordul de aspirare (2).
• Deschideți închizătoarele (13) și scoateți partea superioară a aspiratorului (12).
• Desprinde recipientul cu filtru de siguranță (26) de pe flanșa de racord trăgându-l spre partea posterioară. Închide orificiul recipientului cu filtru de siguranță astfel încât clapeta de închidere să fie împinsă peste orificiu. Închide complet recipientul negru din plastic cu colierul de cablu din pachetul de livrare.
• Trage eticheta adezivă de lângă orificiul de egalizare a vidului pentru a acoperi astfel orificiul.
• Extrage cu atenție recipientul cu filtru de siguranță închis din rezervorul (1), fără a-l deteriora. Ai grijă ca recipientul cu filtru de siguranță să nu intre în contact cu flanșa de racord sau cu alte obiecte ascuțite.
• Șterge cu regularitate rezervorul (1) cu substanțe de curățare neabrazive disponibile din comerț, iar apoi lasă-l să se usuce.

Introducerea gulerului din cauciuc (aspirare umedă) (consulta imaginea E)

Observație: Cerințele privind gradul de conductivitate (clasa de pulberi H) se aplică numai în cazul aspirării uscate.

• Utilizând o sculă adecvată, ridică benzile cu perii (31) din duza pentru pardoseală (32).
• Introdu gulerele din cauciuc (30) în duza pentru pardoseală (32).

Observație: Partea structurată a gulerelor din cauciuc trebuie să fie orientată spre exterior.

Inclichetarea L-BOXX-ului (consulta imaginea F)

Pentru a transporta aspiratorul și pentru a depozita făcând economie de spațiu accesoriile aspiratorului și/sau scula electrică, puteți înclicheta un L-BOXX de pe partea superioară a aspiratorului.

• Înclichetați L-BOXX-ul pe sistemele de prindere (11).

Nu transportați aspiratorul ținându-l de mânerul de transport al L-BOXX-ului înclichețat. Aspiratorul este prea greu pentru a fi ținut de mânerul de transport al L-BOXX-ului. În caz contrar, există pericolul de rănire și provocare de prejudicii materiale.

Funcționarea

Înainte de a întreține sau curăța aspiratorul, a efectua reglaje, a schimba accesorii sau de a depozita aspiratorul, scoateți acumulatorul din acesta. Această măsură preventivă împiedică pornirea accidentală a aspiratorului.

În timpul funcționării aspiratorului, asigurați-vă că rolele de fixare ale aspiratorului sunt blocate, pentru a proteja aspiratorul împotriva deplasării involuntare. Testați funcționarea rolelor înainte de utilizarea acestora pe suprafața respectivă.

Punerea în funcțiune

Atenție la tensiunea din rețeaua de alimentare electrică! Tensiunea sursei de curent trebuie să coincidă cu datele de pe plăcuța indicatoare a tipului aspiratorului. Informați-vă cu privire la reglementările/legile în vigoare privitor la pulberile dăunătoare sănătății din țara dumneavoastră.

Aspiratorul poate fi utilizat pentru aspirarea următoarelor materiale:

• Pulberi cu o valoare limită de expunere < 0,1 mg/m³. În principiu, nu este permisă utilizarea aspiratorului în spații cu pericol de explozie.

Pentru a asigura o putere de aspirare optimă, trebuie să derulați întotdeauna complet furtunul de aspirare (25) de pe partea superioară a aspiratorului (12).

Aspirare uscată

Aspirarea depunerilor de praf

• Reglați regulatorul debitului volumic (6) la diametrul furtunului utilizat. - Pentru pornirea aspiratorului, aduceți selectorul modului de funcționare (7) în dreptul simbolului „Aspirare”. Pentru oprirea aspiratorului, aduceți selectorul modului de funcționare (7) în dreptul simbolului „Oprire”.

Aspiratorul este echipat cu un dispozitiv de monitorizare a debitului volumic. Dispozitivul de monitorizare a debitului volumic este setat fix în modul de funcționare „Aspirare” la o valoare de 20 m/s, independent de poziția regulatorului debitului volumic (6).

Dacă debitul aspirat scade sub această valoare, de exemplu, din cauza murdăriei acumulate în furtunul de aspirare, a umplerii recipientului cu filtru de siguranță sau a încărcării cu depuneri a filtrului-burduf, este emis un semnal acustic de avertizare. Deconectează, în acest caz, aspiratorul și verifică-l conform descrierii de la paragraful „Remedierea defecțiunilor”.

Aspirarea prafului generat de sculele electrice în timpul funcționării acestora (consultați imaginea G)

Încăperea trebuie să fie aerisită cu regularitate în cazul în care aerul uzat este recirculat în interiorul acesteia. Respectați reglementările naționale corespunzătoare.

În aspirator este integrată o priză cu contact de protecție (5). Poți racorda la aceasta o sculă electrică externă. Ține cont de puterea racordată maximă admisă a sculei electrice racordate.

Pentru asigurarea unui transport suficient al prafului la locul de aspirare, nu trebuie să scadă sub debitul volumic minim pentru scula electrică racordată.

Diametru furtun | Valoare reglată a debitului volumic

35 mm 57,9 m	3/h
22 mm 41,2 m	3/h
15 mm 12,7 m	3/h

• Reglează regulatorul debitului volumic (6) la diametrul furtunului utilizat. Montează adaptorul de aspirare (23).
• Introdu adaptorul de aspirare (23) în racordul de aspirare al sculei electrice.

Observație: În cazul lucrului cu scule electrice care au un orificiu mic de admisie a aerului în furtunul de aspirare (de exemplu, ferăstraie verticale, șlefuitoare etc.), este necesar

ca orificiul de admisie a aerului suplimentar (36) al adaptorului de aspirare (23) să fie deschis. Numai astfel curățarea automată a filtrului poate funcționa fără probleme. În acest scop, rotește inelul de deasupra orificiului de admisie a aerului suplimentar (36) până când orificiul se deschide la maxim.

Pentru punerea în funcțiune a pornirii/opririi automate a aspiratorului, poziționează selectorul modului de funcționare (7) în dreptul simbolului "Pornire/Oprire automată". În acest mod de funcționare, debitul volumic este monitorizat electronic corespunzător reglajului de la regulator (6). Dacă reglajul selectat este corect, va fi asigurat un transport corespunzător al prafului.

- Pentru punerea în funcțiune a aspiratorului, pornește scula electrică racordată la priza (5). Aspiratorul pornește automat. - Oprește scula electrică pentru a finaliza aspirarea. Funcția de post-funcționare a pornirii/opririi automate continuă să mai funcționeze până la 15 secunde pentru a aspira pulberile reziduale din furtunul de aspirare. - Pentru oprirea aspiratorului, adu selectorul modului de funcționare (7) în dreptul simbolului "oprire".

Dacă este emis un semnal acustic de avertizare, aspiratorul trebuie verificat conform descrierii de la paragraful "Remedierea defecțiunilor".

Aspirare umedă

Nu folosiți aspiratorul pentru aspirarea lichidelor inflamabile sau explozive, de exemplu, benzină, ulei, alcool, solvenți. Nu aspirați pulberi fierbinți, incandescente sau explozive. Nu folosiți aspiratorul în spații cu pericol de explozie. Pulberile, vaporii sau lichidele se pot aprinde sau exploda. Nu este permisă utilizarea aspiratorului ca pompă de apă. Aspiratorul este destinat aspirării aerului și amestecului de apă.

Observație: Cerințele privind gradul de conductivitate (clasa de pulberi H) se aplică numai în cazul aspirării uscate.

Etapele de lucru înainte de aspirarea umedă

- Îndepărtați, dacă este necesar, sacul de eliminare a prafului (27) sau recipientul cu filtru de siguranță (26). Observație: Pentru o eliminare mai ușoară, la aspirarea amestecurilor formate din apă și substanțe solide, folosiți un sac de filtrare pentru aspirare umedă (accesoriu), care separă lichidul de substanțele solide. - Introduceți gulerul din cauciuc (30) în duza pentru pardoseală (32). - Opriți curățarea automată a filtrului (AFC).

Aspirarea lichidelor

Pentru a conecta aspiratorul, aduceți selectorul modurilor de funcționare (7) în dreptul simbolului „Aspirare".

Aspiratorul este dotat cu senzori ai nivelului de umplere (40). În momentul atingerii nivelului maxim de umplere, aspiratorul se oprește din funcționare. Poziționați selectorul modurilor de funcționare (7) pe simbolul "Oprire".

Observație: În cazul aspirării lichidelor fără conductibilitate electrică (de exemplu, emulsii pentru găurire, uleiuri și grăsimi) aspiratorul nu se deconectează atunci când rezervorul este plin. Nivelul de umplere trebuie verificat în permanență, iar rezervorul trebuie golit la timp.

Dacă, la aspirarea umedă, se emite semnalul acustic de avertizare, securitatea la funcționarea aspiratorului nu este afectată. Nu sunt necesare măsuri pentru remedierea defecțiunii.

- Pentru oprirea aspiratorului, aduceți selectorul modului de funcționare (7) în dreptul simbolului „oprire". - În vederea transportului aspiratorului, înșurubați bușonul (2) în sistemul de prindere a furtunului (3). - Goliți rezervorul (1).

Pentru prevenirea formării mucegaiului după aspirarea umedă:

- Extrageți filtrul-burduf plat (28) și lăsați-l să se usuce bine. - Scoateți partea superioară a aspiratorului (12), deschideți capacul filtrului (39) și lăsați-le pe amândouă să se usuce bine.

Curățarea automată a filtrului (consultați imaginea H)

În cazul curățării automate a filtrului (AFC = Automatic Filter Cleaning), filtrul-burduf plat (28) se curăță o dată la 15 secunde prin șocuri de aer (zgomot pulsatoriu). Curățarea filtrului trebuie activată cel târziu când puterea de aspirare nu mai este suficientă.

Curățarea regulată a filtrului duce la creșterea durabilității filtrului.

Pentru a obține o durabilitate ideală a filtrului, dezactivează curățarea automată a filtrului numai în cazuri excepționale, de exemplu, când aspiri lichide pure sau când utilizezi un recipient cu filtru de siguranță.

Un filtru-burduf plat murdar numai superficial este complet funcțional. Curățarea manuală a filtrului-burduf plat prin batere sau suflare nu este necesară, putând chiar provoca deteriorarea filtrului.

Observație: Curățarea automată a filtrului este activă din fabrică.

Pornirea/Oprirea curățării automate a filtrului este posibilă numai când aparatul este pornit.

-Dezactivarea AFC

Înainte de a întreține sau curăța aspiratorul, a efectua reglaje, a schimba accesorii sau de a depozita aspiratorul, scoateți acumulatorul din acesta. Această măsură preventivă împiedică pornirea accidentală a aspiratorului. - Mențineți curat aspiratorul și fantele de ventilație, pentru a putea lucra bine și sigur.

Dacă este necesară înlocuirea cablului de racordare, pentru a evita periclitarea siguranței în timpul utilizării, această operație se va executa de către Bosch sau de către un centru de service autorizat pentru scule electrice Bosch.

Atunci când efectuezi întreținerea și curățarea aspiratorului, poartă o mască de protecție din clasa de protecție FFP2 sau dintr-o clasă superioară și îmbrăcăminte de protecție completă, de unică folosință, conform cerințelor relevante. Întreținerea și curățarea trebuie efectuate numai de persoane care dețin un certificat de competență în această privință.

Carcasa aspiratorului trebuie să fie aspirată complet, iar umiditatea din interiorul acesteia trebuie eliminată prin ștergere sau trebuie etanșată cu produse de etanșare înainte de scoaterea aspiratorului din zona periculoasă. Toate componentele aspiratorului trebuie să fie considerate ca fiind contaminate atunci când sunt scoase din zona de pericol, motiv pentru care trebuie luate măsurile de precauție corespunzătoare. Toate componentele care nu sunt curățate suficient în cadrul lucrărilor de întreținere/reparație trebuie să fie eliminate (în pungi impermeabile). În cadrul lucrărilor de întreținere efectuate de către utilizator, aspiratorul trebuie demontat, curățat și întreținut în măsura în care astfel de operații pot fi executate de către acesta, fără a pune în pericol personalul de întreținere și alte persoane. Înainte de demontare, aspiratorul ar trebui curățat pentru a se preveni eventualele situații periculoase. Întreținerea include procesele descrise în capitolul privind montarea. Încăperea în care se demontează aspiratorul trebuie să fie bine aerisită. În timpul lucrărilor de întreținere, poartă echipament personal de protecție.

După efectuarea lucrărilor de întreținere, ar trebui curățată zona în care aceste lucrări au fost executate.

Este obligatoriu ca cel puțin o dată pe an producătorul sau o persoană instruită să efectueze o verificare tehnică, de exemplu, să verifice dacă filtrul este deteriorat, dacă aspiratorul este etanș și dacă echipamentul de control funcționează corespunzător.

Suplimentar, cel puțin o dată pe an trebuie verificată eficiența filtrului conform standardului EN 60335-2-69, 22.AA.201.2.

Cerințele naționale ar putea impune o verificare mai frecventă.

Dacă eficiența filtrului nu mai este asigurată, filtrul trebuie înlocuit, iar verificarea trebuie efectuată din nou.

Extragerea/Înlocuirea filtrului burduf plat (consultați imaginile 11-12)

Puterea de aspirare depinde de starea filtrului. De aceea, curățați cu regularitate filtrul.

Înlocuiți imediat filtrul-burduf plat deteriorat (28).

• Blocați ambele șuruburi de siguranță (38) și împingeți în jos dispozitivul de siguranță (19) al clapetei de închidere.
• Trageți clapeta de închidere (18) și deschideți capacul filtrului (39).
• Apucați filtrul-burduf plat (28) de curelușă și extrageți-l trăgându-l în sus. Când extrageți filtrul-burduf plat (28), îndepărtați cu o lavetă umedă praful și murdăria care se formează pe marginea de închidere a capacului filtrului (39).
• Introduceți un filtru-burduf plat nou, respectiv filtrul curățat (28), având grijă ca acesta să aibă o poziție sigură și corectă.
• Închideți la loc capacul filtrului (39) (acesta trebuie să se fixeze sonor). Împingeți din nou în sus dispozitivul de siguranță (19) al clapetei de închidere și strângeți ferm ambele șuruburi de siguranță (38).

Curățarea rezervorului

Ștergeți cu regularitate rezervorul (1) utilizând substanțe de curățare neabrazive disponibile din comerț, iar apoi lăsați-l să se usuce.

Curățarea senzorilor de nivel de umplere (consultați imaginea J)

Curățați ocazional senzorii de nivel de umplere (40).

• Deschideți închizătoarele (13) și scoateți partea superioară a aspiratorului (12). -Curățați cu o lavetă moale senzorii de nivel de umplere (40).
• Așezați partea superioară a aspiratorului (12) și închideți închizătoarele (13).

Depozitarea și transportul (consultați imaginea K)

• Înainte de a transporta aspiratorul, scoateți complet sacul de eliminare a prafului, respectiv recipientul cu filtru de siguranță sau eliminați lichidele acumulate, pentru a preveni leziunile spatelui. -Înfășurați cablul de alimentare electrică în jurul suportului pentru cablu (17).
• Introduceți-le în suporturile prevăzute pentru acestea: tuburile de aspirare (33) în suporturile (20), duza pentru rosturi (29) în suportul (21), duza pentru pardoseală (32) în suportul (22).
• Deschideți benzile elastice ale suportului furtunului de aspirare (4) și așezați furtunul de aspirare (25) în jurul părții superioare a aspiratorului, în suportul (4). Prindeți din nou la loc benzile elastice. -Transportați aspiratorul ținându-l de mânerul de transport (10). Depozitați aspiratorul într-o încăpere uscată și asigurați-l împotriva utilizării neautorizate. -Pentru fixarea rolelor de direcție (16), apăsați frâna rolelor de direcție (15).

Remedierea defecțiunilor

▷ În cazul producerii unei defecțiuni (de exemplu, ruperea filtrului), aspiratorul trebuie oprit imediat.

Înainte de a-l repune în funcțiune, trebuie ca mai întâi să remediați defecțiunea.

Atenție! Aspiratorul conține pulberi nocive pentru sănătate. Țineți cont de toate instrucțiunile privind siguranța din acest manual.

Problemă Remediere

Turbina de aspirare nu pornește. - Verifică cabul de alimentare,țstecherul, siguranta, prizași senzorii de nivel de umplere (40).
	Selectorul modului de functiònare (7) se află în poziţia de „pornire/oprise automată". - Adu selectorul modului de functiònare (7) în dreptul simbolului „aspirare", respectiv pornește scula electrică racordataă la priză (5).
Turbina de aspirare se oprește.	- Golește rezervorul (1).
Turbina de aspirare nu repornexe după golirea rezervorului.	- Oprește aspiratorulși așteaptă 5 secunde; după 5 secunde, repornexe aspiratorul.
	- Curăță cu o perie senzorii de nivel de umplere (40), precumși spatuiul dintrere senzorii de nivel de umplere (40).
Puterea de aspirare scade.	- Eliminăificantundările din duza de aspirare, tubul de aspirare (33), furtunul de aspirare (25) sau din filtrul-burduf plat (28).
	- Inlocuiște sacul de eliminare a prafului (27) sau recipientul cu filtru de sigurantha (26).
	- Fixează corect în poziție capacul filtrului (39).

Problemă Remediere
	- Aşază correct partea superioară a aspiratorului (12) și fixează sistemele de blocare (13).
	- Înlocuiește filtrul-burduf plat (28).
Evacuarea prafului la aspirare	- Verifică dacă filtrul-burduf plat (28) este montat corect.
	- Înlocuiește filtrul-burduf plat (28).
Sistemul automat de deconectare (aspirare uredă) nu reaționează.	- Curăță cu o perie senzorii de nival de umplere (40), precum și spațul dintrésenzorii de nival de umplere (40).
	În cazul lichidelor fãră conductibilitate electrică sau la formarea de spumă,deconnectarea automată nu funționează.
	- Verifică in permanentă nivalul de umplere.
Este emis semnalul acustic deavertizare.	Puterea de aspirare este reglată la o valoare prea scăzută.
	- Reglează regulatorul puterii de aspirare (8) la o valoare mai mare.
	Diametrul furtunului a fost reglat gresit.
	- Reglează regulatorul de debit volumic (6) la diametrul corect al furtunului.
	Furtunul de aspirare (25) este infundat sau indoit.
	- Elimină infundarea sau remediază indoitura.
	Sacul de eliminare a prafului/Recipientul cu filtru de siguranta este plin.
	- Înlocuiește sacul de eliminare a prafului (27) sau recipientul cu filtru de siguranta (26).
	Filtrul-burduf plat (28) este murdar.
	- Curăță filtrul-burduf plat sau Înlocuiește-l dacă este necesar.
	Currentul de aer care trece prin scula electrică racordata este insufficient.
	- Deschiderea orificiului de admisie a aerului supplementar (36) al adaptorului deaspirare (23): Rotește inelul adaptorului de aspirare până când orificiul de admisiea aerului supplementar este complet deschis.
	- Dacă există: Deschide orificiul de admisie a aerului supplementar al sculei electrice.
	Disfunçionalitate a systemului electronic de monitorizare.
	- Contactează un centru de service Bosch autorizat.
Curățarea automată a filtrului nufunctionează.	- Activează curățarea filtrului (actionează tasta AFC (9)).
	- Racordează furtunul de aspirare (25).
Curățarea automată a filtrului nu sepoatedezactiva.	- Contactează un centru de service Bosch autorizat.
Curățarea automată a filtrului nu sepoate activa.	- Contactează un centru de service Bosch autorizat.

Accesorii

	Număr de accesorii
Recipient cu filtru de siguranta 2 607 432 050
Sac de eliminare (PE) (uscat/umed)	2 607 432 051
Filtru-burduf plat PTFE/Hepa,clasade pulberi H	2 607 432 052

Serviciu de asistență tehnică post-vânzări și consultanță clienți

Serviciul nostru de asistență tehnică răspunde întrebărilor tale atât în ceea ce privește întreținerea și repararea produsului tău, cât și referitor la piesele de schimb. Pentru

desenele descompuse și informații privind piesele de schimb, poți de asemenea să accesezi:

www.bosch-pt.com

Echipa de consultanță Bosch îți stă cu plăcere la dispoziție să te ajute în chestiuni legate de produsele noastre și accesoriile acestora.

În caz de reclamații și comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10 cifre, indicat pe plăcuța cu date tehnice a produsului.

România

Robert Bosch SRL

PT/MKV1-EA

Nu eliminați aspiratorul împreună cu deșeurile menajere!

Numai pentru țările UE:

Conform Directivei Europene 2012/19/UE privind sculele și aparatele electrice și electronice uzate și transpunerea acesteia în legislația națională, aspiratoarele scoase din uz trebuie colectate separat și direcționate către un centru de reciclare.

În cazul eliminării necorespunzătoare, aparatele electrice și electronice pot avea un efect nociv asupra mediului și sănătății din cauza posibilei prezențe a substanțelor periculoase.

Acest aparat nu este destinat utilizării de către persoane cu capacități fizice, senzoriale sau mentale reduse sau de către persoane fără experiență și cunoștințe suficiente, decât dacă sunt supravegheate sau au primit instrucțiuni referitoare la utilizarea aparatului de către o persoană responsabilă pentru siguranța lor. În caz contrar, există pericol de utilizare incorectă și de rănire.

Controlați aparatul. Verificați dacă furtunul nu are defecte și nu trebuie înlocuit. Respectați toate instrucțiunile de siguranță pentru materialele de aspirat.

AVERTISMENT: Nu aspirați niciodată materiale care conțin azbest. Azbestul este cancerigen.

AVERTISMENT: Folosiți aspiratorul numai dacă ați primit informații privind utilizarea acestuia.

Aspiratorul, pentru materialele care urmează să fie aspirate, pentru eliminarea lor în siguranță. Cunoașterea funcțiilor aspiratorului, limitările de utilizare și pericolele potențiale.

AVERTISMENT: Aspiratorul este potrivit pentru aspirarea numai a materialelor uscate, în intervale regulate.
