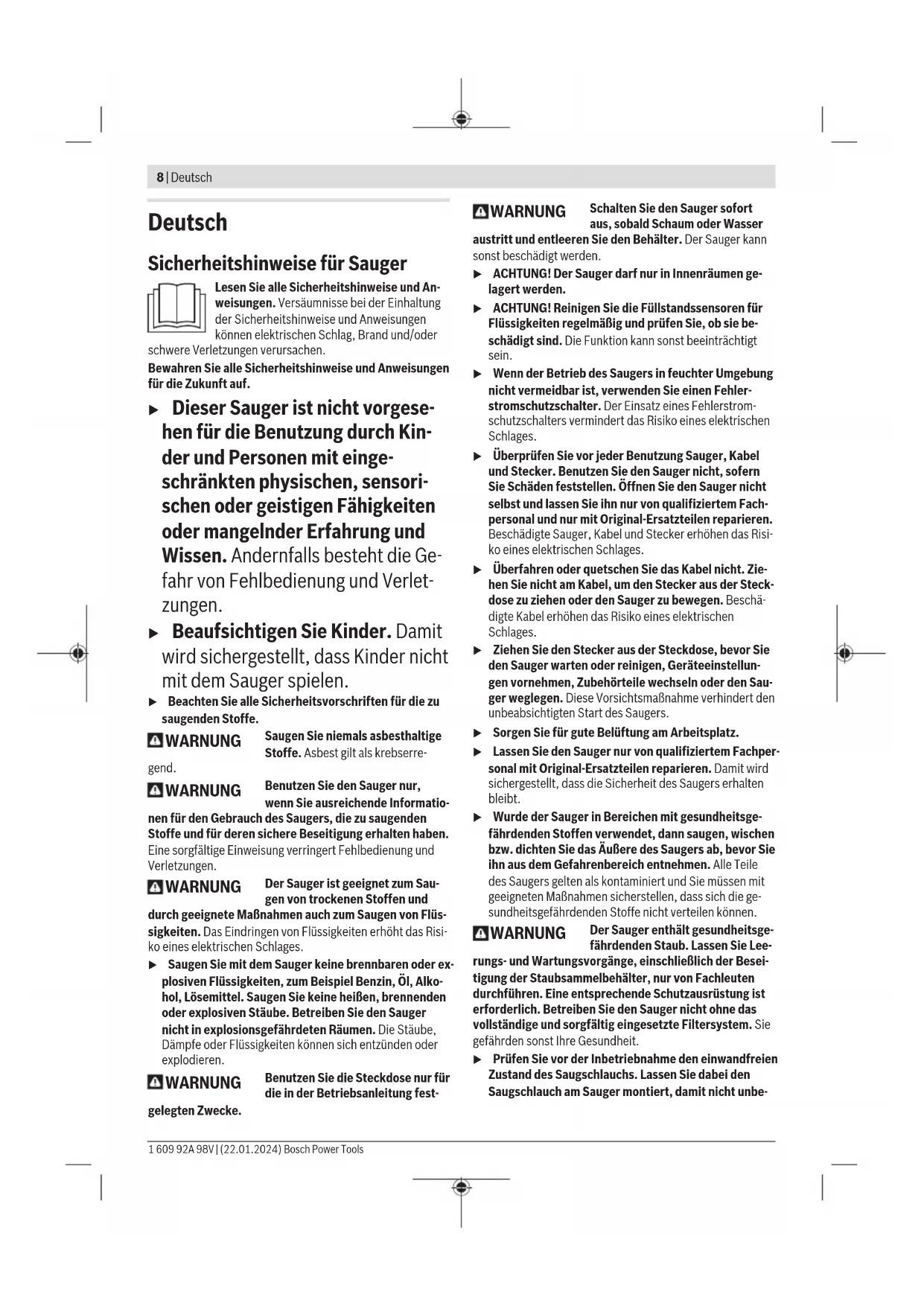

(28) (40) (24) (40) (29) (33) (22) (21) (20) (32) (17) (4) (25) Bosch Power Tools 1 609 92A 98V | (22.01.2024)8 | Deutsch Deutsch Sicherheitshinweise für Sauger Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. u Dieser Sauger ist nicht vorgese- hen für die Benutzung durch Kin- der und Personen mit einge- schränkten physischen, sensori- schen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen. Andernfalls besteht die Ge- fahr von Fehlbedienung und Verlet- zungen. u Beaufsichtigen Sie Kinder. Damit wird sichergestellt, dass Kinder nicht mit dem Sauger spielen. u Beachten Sie alle Sicherheitsvorschriften für die zu saugenden Stoffe. WARNUNG Saugen Sie niemals asbesthaltige Stoffe. Asbest gilt als krebserre- gend. WARNUNG Benutzen Sie den Sauger nur, wenn Sie ausreichende Informatio- nen für den Gebrauch des Saugers, die zu saugenden Stoffe und für deren sichere Beseitigung erhalten haben. Eine sorgfältige Einweisung verringert Fehlbedienung und Verletzungen. WARNUNG Der Sauger ist geeignet zum Sau- gen von trockenen Stoffen und durch geeignete Maßnahmen auch zum Saugen von Flüs- sigkeiten. Das Eindringen von Flüssigkeiten erhöht das Risi- ko eines elektrischen Schlages. u Saugen Sie mit dem Sauger keine brennbaren oder ex- plosiven Flüssigkeiten, zum Beispiel Benzin, Öl, Alko- hol, Lösemittel. Saugen Sie keine heißen, brennenden oder explosiven Stäube. Betreiben Sie den Sauger nicht in explosionsgefährdeten Räumen. Die Stäube, Dämpfe oder Flüssigkeiten können sich entzünden oder explodieren. WARNUNG Benutzen Sie die Steckdose nur für die in der Betriebsanleitung fest- gelegten Zwecke. WARNUNG Schalten Sie den Sauger sofort aus, sobald Schaum oder Wasser austritt und entleeren Sie den Behälter. Der Sauger kann sonst beschädigt werden. u ACHTUNG! Der Sauger darf nur in Innenräumen ge- lagert werden. u ACHTUNG! Reinigen Sie die Füllstandssensoren für Flüssigkeiten regelmäßig und prüfen Sie, ob sie be- schädigt sind. Die Funktion kann sonst beeinträchtigt sein. u Wenn der Betrieb des Saugers in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehler- stromschutzschalter. Der Einsatz eines Fehlerstrom- schutzschalters vermindert das Risiko eines elektrischen Schlages. u Überprüfen Sie vor jeder Benutzung Sauger, Kabel und Stecker. Benutzen Sie den Sauger nicht, sofern Sie Schäden feststellen. Öffnen Sie den Sauger nicht selbst und lassen Sie ihn nur von qualifiziertem Fach- personal und nur mit Original-Ersatzteilen reparieren. Beschädigte Sauger, Kabel und Stecker erhöhen das Risi- ko eines elektrischen Schlages. u Überfahren oder quetschen Sie das Kabel nicht. Zie- hen Sie nicht am Kabel, um den Stecker aus der Steck- dose zu ziehen oder den Sauger zu bewegen. Beschä- digte Kabel erhöhen das Risiko eines elektrischen Schlages. u Ziehen Sie den Stecker aus der Steckdose, bevor Sie den Sauger warten oder reinigen, Geräteeinstellun- gen vornehmen, Zubehörteile wechseln oder den Sau- ger weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Saugers. u Sorgen Sie für gute Belüftung am Arbeitsplatz.u Lassen Sie den Sauger nur von qualifiziertem Fachper- sonal mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Saugers erhalten bleibt. u Wurde der Sauger in Bereichen mit gesundheitsge- fährdenden Stoffen verwendet, dann saugen, wischen bzw. dichten Sie das Äußere des Saugers ab, bevor Sie ihn aus dem Gefahrenbereich entnehmen. Alle Teile des Saugers gelten als kontaminiert und Sie müssen mit geeigneten Maßnahmen sicherstellen, dass sich die ge- sundheitsgefährdenden Stoffe nicht verteilen können. WARNUNG Der Sauger enthält gesundheitsge- fährdenden Staub. Lassen Sie Lee- rungs- und Wartungsvorgänge, einschließlich der Besei- tigung der Staubsammelbehälter, nur von Fachleuten durchführen. Eine entsprechende Schutzausrüstung ist erforderlich. Betreiben Sie den Sauger nicht ohne das vollständige und sorgfältig eingesetzte Filtersystem. Sie gefährden sonst Ihre Gesundheit. u Prüfen Sie vor der Inbetriebnahme den einwandfreien Zustand des Saugschlauchs. Lassen Sie dabei den Saugschlauch am Sauger montiert, damit nicht unbe- 1 609 92A 98V | (22.01.2024) Bosch Power ToolsDeutsch | 9 absichtigt Staub austritt. Sie können sonst Staub einat- men. u Benutzen Sie den Sauger nicht als Sitzgelegenheit. Sie können den Sauger beschädigen. u Verwenden Sie das Netzkabel und den Saugschlauch sorgfältig. Sie können andere Personen damit gefähr- den. u Reinigen Sie den Sauger nicht mit direkt gerichtetem Wasserstrahl. Das Eindringen von Wasser in das Sauger- oberteil erhöht das Risiko eines elektrischen Schlages. u Schließen Sie den Sauger an ein ordnungsgemäß geer- detes Stromnetz an. Steckdose und Verlängerungskabel müssen einen funktionsfähigen Schutzleiter besitzen. Symbole Die nachfolgenden Symbole können für den Gebrauch Ihres Saugers von Bedeutung sein. Prägen Sie sich bitte die Sym- bole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, den Sauger besser und sicherer zu ge- brauchen. Symbole und ihre Bedeutung WARNUNG! Lesen Sie alle Sicherheits- hinweise und Anweisungen. Versäum- nisse bei der Einhaltung der Sicherheits- hinweise und Anweisungen können elek- trischen Schlag, Brand und/oder schwe- re Verletzungen verursachen. Sauger der StaubklasseH nach IEC/ EN60335‑2‑69 zum Trockensaugen von gesundheitsgefährdenden Stäuben mit einem Expositions-Grenzwert <0,1mg/m

Ist der Text des Warnschildes nicht in Ihrer Landessprache, dann überkleben Sie ihn vor der ersten Inbetriebnahme mit dem mitgelieferten Aufkleber in Ih- rer Landessprache. WARNUNG! Der Sauger enthält ge- sundheitsgefährdenden Staub. Lassen Sie Leerungs- und Wartungsvorgänge, einschließlich der Beseitigung der Staubsammelbehälter, nur von Fach- leuten durchführen. Eine entsprechen- de Schutzausrüstung ist erforderlich. Betreiben Sie den Sauger nicht ohne das vollständige und sorgfältig einge- setzte Filtersystem. Sie gefährden sonst Ihre Gesundheit. Symbole und ihre Bedeutung Nur maximal eine L-Boxx aufklicken. Das Gewicht der L-Boxx samt Inhalt darf 15kg nicht überschreiten. Hängen Sie den Sauger, z.B. zum Transportieren, nicht an einen Kranha- ken. Der Sauger ist nicht kranbar. Es be- steht Verletzungs- und Beschädigungsge- fahr. Benutzen Sie den Sauger nicht als Sitz- gelegenheit, Leiter oder Tritt. Der Sau- ger kann umkippen und beschädigt wer- den. Es besteht Verletzungsgefahr. Start-/Stopp-Automatik Absaugen der anfallenden Stäube von laufenden Elektrowerkzeugen; Sauger schaltet sich automatisch ein und zeitverzögert wieder aus. Ausschalten Saugen Aufsaugen von abgelagerten Stäuben

Volumenstromüberwachung für einen Schlauchdurchmesser von 15mm

Volumenstromüberwachung für einen Schlauchdurchmesser von 22mm

Volumenstromüberwachung für einen Schlauchdurchmesser von 35mm Min/Max Stufenlose Regulierung der Saugkraft: – maximale Saugleistung für Anwendun- gen mit starker Staubentwicklung – reduzierte Saugleistung für Anwen- dungen mit geringer Staubentwicklung und um z.B. die Ansaugkraft zwischen angeschlossenem Elektrowerkzeug und Werkstückoberfläche zu regulie- ren (z.B. beim Schleifen) Bosch Power Tools 1 609 92A 98V | (22.01.2024)10 | Deutsch Symbole und ihre Bedeutung Angabe der zulässigen Anschlussleistung des angeschlossenen Elektrowerkzeugs (länderspezifisch) AFC Automatische Filterreinigung (AFC = Au- tomatic Filter Cleaning) Produkt- und Leistungsbeschreibung Bitte beachten Sie die Abbildungen im vorderen Teil der Be- triebsanleitung. Bestimmungsgemäßer Gebrauch Der Sauger ist bestimmt zum Erfassen, Aufsaugen, Fördern und Abscheiden von nicht brennbaren trockenen Stäuben, nicht brennbaren Flüssigkeiten und eines Wasser-Luft-Gemi- sches. Der Sauger ist staubtechnisch geprüft und entspricht der Staubklasse H für trockene Stäube nach IEC/ EN60335-2-69. Er ist geeignet für die erhöhten Beanspruchungen bei ge- werblicher Nutzung, z.B. in Handwerk, Industrie und Werk- stätten nach IEC/EN60335-2-69. Die Steckdose darf während des Betriebs nur in trockener Umgebung verwendet werden. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Saugers auf den Grafikseiten. (1) Behälter (2) Verschlussstopfen für Absauganschluss (3) Schlauchaufnahme (4) Halterung für Saugschlauch (5) Steckdose für Elektrowerkzeug (6) Volumenstrom-Regler (7) Betriebsarten-Wahlschalter (8) Saugleistungsregler (9) AFC-Taste (10) Tragegriff (11) L-Boxx-Aufnahme (12) Saugeroberteil (13) Verschluss für Saugeroberteil (14) Laufrad (15) Lenkrollenbremse (16) Lenkrolle (17) Kabelhalterung (18) Verschlusslasche der Filterabdeckung (19) Sicherung der Verschlusslasche (20) Halterung für Saugrohre (21) Halterung für Fugendüse/gekrümmte Düse (22) Halterung für Bodendüse (23) Absaugadapter (24) gekrümmte Düse (25) Saugschlauch (26) Sicherheitsfilterbeutel (27) Entsorgungssack (28) Flachfaltenfilter KlasseH (HEPA/PTFE) (29) Fugendüse (30) Gummilippe (31) Bürstenstreifen (32) Bodendüse (33) Saugrohr (34) Aufnahme für Saugschlauch-Halterung (35) Druckknopf (36) Falschluftöffnung (37) Kontroll-LED (38) Sicherungsschrauben (39) Filterabdeckung (40) Füllstandssensoren Technische Daten Nass-/Trockensauger GAS 35 H AFC GAS 35 H AFC Sachnummer 3601JC36.. 3601JC3660 Nennspannung V 220−240 110 Nennaufnahmeleistung W 1200 1000 Frequenz Hz 50−60 50−60 Behältervolumen (brutto) l 35 35 Behältervolumen (netto) l 25 25 1 609 92A 98V | (22.01.2024) Bosch Power ToolsDeutsch | 11 Nass-/Trockensauger GAS 35 H AFC GAS 35 H AFC Nettovolumen (Flüssigkeit) l 19 19 Staubbeutelvolumen l 19 19 max. Unterdruck

255,6 max. Saugleistung W 1380 1150 Fläche Faltenfilter m² 0,5 0,5 Staubklasse H H Gewicht entsprechend EPTA‑Procedure01:2014 kg 12,4 12,7 Schutzklasse /I /I Schutzart Sauger IPX4 IPX4 Schutzart Netzstecker Schweiz IP55 − A) gemessen mit einem Saugschlauch Ø 35 mm und 3 m Länge Die Angaben gelten für eine Nennspannung [U] von 230V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren. Werte können je nach Produkt variieren und Anwendungs- sowie Umweltbedingungen unterliegen. Weitere Informationen unter www.bosch-professional.com/wac. Start-/Stopp-Automatik Nennspannung maximale Leistung minimale Leistung 230 V 2200 W 100 W 110 V 750 W 100 W Angabe der zulässigen Anschlussleistung des angeschlossenen Elektrowerkzeugs Bei anderen länderspezifischen Modellen können diese Werte abweichen. Bitte beachten Sie die Angaben auf der Steckdose des Staubsaugers. Geräusch-/Vibrationsinformation Geräuschemissionswerte ermittelt entsprechend EN60335-2-69. Der A-bewertete Schalldruckpegel des Saugers beträgt typi- scherweise 69dB(A) (70dB(A) für 110V). Unsicherheit K=1dB(A). Der Schallleistungspegel beträgt 83dB(A). Gehörschutz tragen! Schwingungsgesamtwerte a

(Vektorsumme dreier Richtun- gen) und Unsicherheit K ermittelt entsprechend EN60335-2-69: a

Montage u Ziehen Sie den Stecker aus der Steckdose, bevor Sie den Sauger warten oder reinigen, Geräteeinstellun- gen vornehmen, Zubehörteile wechseln oder den Sau- ger weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Saugers. Halterung für Saugschlauch montieren (sieheBildA) – Schieben Sie die Halterung (4) für den Saugschlauch fest von oben in die dafür vorgesehenen Aufnahmen (34), bis diese einrasten. Saugschlauch montieren (sieheBildB) Ziehen Sie den Verschlussstopfen(2) aus der Schlauchaufnahme(3). Setzen Sie den Saugschlauch(25) auf die Schlauchaufnahme(3) und drehen Sie ihn im Uhrzeigersinn bis zum Anschlag. u Verschließen Sie den Absauganschluss immer mit dem Verschlussstopfen, wenn Sie den Saugschlauch abnehmen. Damit verhindern Sie, dass Staub austreten kann. Hinweis: Beim Saugen entsteht durch die Reibung des Staubs im Saugschlauch und -zubehör eine elektrostatische Aufladung, die der Benutzer in Form von statischer Entla- dung spüren kann (abhängig von Umwelteinflüssen und kör- perlichem Empfinden). Bosch Power Tools 1 609 92A 98V | (22.01.2024)12 | Deutsch Generell empfiehlt Bosch, einen antistatischen Saug- schlauch (Zubehör) beim Saugen von Feinstäuben und tro- ckenen Materialien zu verwenden. Saugzubehör montieren (siehe Bild C) Der Saugschlauch (25) ist mit einem Clip-System ausgestat- tet, mit dem Saugzubehör (Absaugadapter (23), gekrümmte Düse (24)) angeschlossen werden kann. Absaugadapter montieren – Stecken Sie den Absaugadapter (23) auf den Saug- schlauch (25), bis die beiden Druckknöpfe (35) des Saugschlauchs hörbar einrasten. – Zum Demontieren drücken Sie die Druckknöpfe (35) nach innen und ziehen die Bauteile auseinander. Düsen und Rohre montieren – Stecken Sie die gekrümmte Düse (24) auf den Saug- schlauch (25), bis die beiden Druckknöpfe (35) des Saugschlauchs hörbar einrasten. – Stecken Sie danach das gewünschte Saugzubehör (Bo- dendüse, Fugendüse, Saugrohr etc.) fest auf die ge- krümmte Düse (24). – Zum Demontieren drücken Sie die Druckknöpfe (35) nach innen und ziehen die Bauteile auseinander. Entsorgungssack oder Sicherheitsfilterbeutel einsetzen/entnehmen (Trockensaugen) (sieheBilderD1−D3) Zum Trockensaugen von Stoffen entsprechend der Staub- klasse H müssen Sie entweder einen Entsorgungssack (27) oder einen Sicherheitsfilterbeutel (26) einsetzen. Sofern Stoffe ohne oder mit Expositions-Grenzwert ≥1mg/

(entsprechend der StaubklasseL) gesaugt werden, kann direkt in den Behälter gesaugt werden. WARNUNG Der Sauger enthält gesundheitsge- fährdenden Staub. Lassen Sie Lee- rungs- und Wartungsvorgänge, einschließlich der Besei- tigung der Staubsammelbehälter, nur von Fachleuten durchführen. Eine entsprechende Schutzausrüstung ist erforderlich. Betreiben Sie den Sauger nicht ohne das vollständige und sorgfältig eingesetzte Filtersystem. Sie gefährden sonst Ihre Gesundheit. Entsorgungssack einsetzen – Öffnen Sie die Verschlüsse (13) und nehmen Sie das Saugeroberteil (12) ab. – Legen Sie den Entsorgungssack (27) mit der Einfüllöff- nung nach vorn in den Behälter (1) ein. – Ziehen Sie die Einfüllöffnung über den Anschlussflansch bis in die Vertiefung des Anschlussflansches. – Stellen Sie sicher, dass der Entsorgungssack (27) kom- plett an den Innenwänden des Behälters (1) anliegt. – Schlagen Sie den Rest des Entsorgungssacks (27) über den Rand des Behälters (1). – Setzen Sie das Saugeroberteil (12) auf und schließen Sie die Verschlüsse (13). Entsorgungssack entnehmen und verschließen – Verschließen Sie den Behälter (1) mit dem Verschluss- stopfen für Absauganschluss (2). – Öffnen Sie die Verschlüsse (13) und nehmen Sie das Saugeroberteil (12) ab. – Ziehen Sie den vollen Entsorgungssack (27) vom An- schlussflansch nach hinten ab. – Verschließen Sie den Entsorgungssack (27) dicht mit dem mitgelieferten Kabelbinder unterhalb der Saugan- schlussöffnung und des Entlüftungslochs. – Nehmen Sie den Entsorgungssack (27) vorsichtig, ohne ihn zu beschädigen, aus dem Behälter (1). Achten Sie dabei darauf, dass der Entsorgungssack nicht am Anschlussflansch oder an anderen scharfen Gegen- ständen streift. – Wischen Sie den Behälter (1) von Zeit zu Zeit mit han- delsüblichem, nicht scheuerndem Reinigungsmittel aus und lassen Sie diesen trocknen. Sicherheitsfilterbeutel einsetzen – Öffnen Sie die Verschlüsse (13) und nehmen Sie das Saugeroberteil (12) ab. – Legen Sie den Sicherheitsfilterbeutel (26) mit der Einfüll- öffnung nach vorn in den Behälter (1) ein. – Ziehen Sie die Einfüllöffnung über den Anschlussflansch bis in die Vertiefung des Anschlussflansches. – Stellen Sie sicher, dass der schwarze Kunststoffbeutel des Sicherheitsfilterbeutels (26) komplett an den Innen- wänden des Behälters (1) anliegt. – Stellen Sie sicher, dass sich das Unterdruckausgleichs- loch im Behälter befindet. – Schlagen Sie den Rest des schwarzen Kunststoffbeutels über den Rand des Behälters (1). – Setzen Sie das Saugeroberteil (12) auf und schließen Sie die Verschlüsse (13). Sicherheitsfilterbeutel entnehmen und verschließen – Verschließen Sie den Behälter (1) mit dem Verschluss- stopfen für Absauganschluss (2). – Öffnen Sie die Verschlüsse (13) und nehmen Sie das Saugeroberteil (12) ab. – Ziehen Sie den vollen Sicherheitsfilterbeutel (26) vom Anschlussflansch nach hinten ab. – Verschließen Sie die Öffnung des Sicherheitsfilterbeutels, indem Sie die Verschlusslasche über die Öffnung schie- ben. – Verschließen Sie den schwarzen Kunststoffbeutel fest mit dem mitgelieferten Kabelbinder. – Ziehen Sie den Aufkleber neben dem Unterdruckaus- gleichsloch ab und verschließen Sie damit das Loch. – Nehmen Sie den verschlossenen Sicherheitsfilterbeutel vorsichtig, ohne ihn zu beschädigen, aus dem Behälter (1). Achten Sie dabei darauf, dass der Sicherheitsfilter- beutel nicht am Anschlussflansch oder an anderen schar- fen Gegenständen streift. 1 609 92A 98V | (22.01.2024) Bosch Power ToolsDeutsch | 13 – Wischen Sie den Behälter (1) von Zeit zu Zeit mit han- delsüblichem, nicht scheuerndem Reinigungsmittel aus und lassen Sie diesen trocknen. Gummilippe einsetzen (Nasssaugen) (sieheBildE) Hinweis: Die Anforderungen an den Durchlassgrad (Staub- klasseH) wurden nur für das Trockensaugen nachgewiesen. – Heben Sie die Bürstenstreifen (31) mit einem geeigneten Werkzeug aus der Bodendüse (32). – Setzen Sie die Gummilippen (30) in die Bodendüse (32). Hinweis: Die strukturierte Seite der Gummilippen muss nach außen zeigen. L-Boxx aufklicken (sieheBildF) Für den Transport des Saugers und zur platzsparenden Auf- bewahrung von Saugerzubehör und/oder Elektrowerkzeug können Sie eine L-Boxx auf das Saugeroberteil aufklicken. – Klicken Sie die L-Boxx auf die Aufnahmen (11). u Tragen Sie den Sauger nicht am Tragegriff der auf- geklickten L-Boxx. Der Sauger ist zu schwer für den Tra- gegriff der L-Boxx. Es besteht Verletzungs- und Beschädi- gungsgefahr. Betrieb u Ziehen Sie den Stecker aus der Steckdose, bevor Sie den Sauger warten oder reinigen, Geräteeinstellun- gen vornehmen, Zubehörteile wechseln oder den Sau- ger weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Saugers. Achten Sie beim Betrieb des Saugers darauf, dass die am Sauger vorhandenen Feststellrollen blockiert sind, um den Sauger vor unbeabsichtigtem Wegrollen zu schützen. Testen Sie die Rollen vor dem Betrieb mit dem jeweiligen Unter- grund auf ihre Funktion. Inbetriebnahme u Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Saugers ubereinstimmen. u Informieren Sie sich über die gültigen Regelungen/Ge- setze bezüglich des Umgangs mit gesundheitsgefähr- denden Stäuben in Ihrem Land. Der Sauger darf für das Aufsaugen und Absaugen folgender Materialien eingesetzt werden: – Stäube mit einem Expositions-Grenzwert <0,1mg/m

Der Sauger darf grundsätzlich nicht in explosionsgefährde- ten Räumen eingesetzt werden. Um eine optimale Saugleistung zu gewährleisten, müssen Sie den Saugschlauch (25) immer komplett vom Sauger- oberteil (12) abwickeln. Trockensaugen Aufsaugen von abgelagerten Stäuben – Stellen Sie den Volumenstrom-Regler (6) auf den verwen- deten Schlauchdurchmesser ein. – Um den Sauger einzuschalten, stellen Sie den Betriebsarten-Wahlschalter (7) auf das Symbol „Saugen“. – Um den Sauger auszuschalten, stellen Sie den Betriebsarten-Wahlschalter (7) auf das Symbol „Ausschalten“. Der Sauger ist mit einer Volumenstromüberwachung ausge- stattet. Die Volumenstromüberwachung ist in der Betriebs- art „Saugen“ auf einen Wert von 20m/s fest eingestellt, un- abhängig von der Stellung des Volumenstrom-Reglers (6). Wird dieser Wert unterschritten, z.B. durch angestauten Schmutz im Saugschlauch, einen vollen Sicherheitsfilterbeu- tel oder einen zugesetzten Flachfaltenfilter, ertönt ein akusti- sches Warnsignal. Schalten Sie in diesem Fall den Sauger aus und überprüfen Sie ihn wie im Abschnitt „Behebung von Störungen“ beschrieben. Absaugen der anfallenden Stäube von laufenden Elektrowerkzeugen (sieheBildG) u Es muss eine ausreichende Luftwechselrate in dem Raum vorhanden sein, wenn die Abluft in den Raum zurückgeht. Beachten Sie entsprechende nationale Vorschriften. In den Sauger ist eine Schutzkontakt-Steckdose(5) inte- griert. Sie können dort ein externes Elektrowerkzeug an- schließen. Beachten Sie die maximal zulässige Anschluss- leistung des angeschlossenen Elektrowerkzeugs. Damit ein ausreichender Staubtransport an der Absaugstelle gewährleistet ist, darf der Mindestvolumenstrom für das an- geschlossene Elektrowerkzeug nicht unterschritten werden. Schlauchdurchmesser Einstellwert Volumenstrom 35 mm 57,9 m

– Stellen Sie den Volumenstrom-Regler (6) auf den verwen- deten Schlauchdurchmesser ein. – Montieren Sie den Absaugadapter (23). – Stecken Sie den Absaugadapter (23) in den Absaugstut- zen des Elektrowerkzeugs. Hinweis: Beim Arbeiten mit Elektrowerkzeugen, deren Luft- zufuhr in den Saugschlauch gering ist (z.B. Stichsägen, Schleifer etc.), muss die Falschluftöffnung (36) des Ab- saugadapters (23) geöffnet werden. Nur dadurch kann die automatische Filterreinigung problemlos arbeiten. Drehen Sie dazu den Ring über der Falschluftöffnung (36), bis eine maximale Öffnung entsteht. – Zur Inbetriebnahme der Start-/Stopp- Automatik des Saugers stellen Sie den Betriebsarten-Wahlschalter (7) auf das Symbol „Start-/Stopp-Automatik“. In dieser Betriebsart wird der Volumen- Bosch Power Tools 1 609 92A 98V | (22.01.2024)14 | Deutsch strom entsprechend der Einstellung am Regler (6) elektronisch überwacht. Bei richtig gewählter Einstellung ist ein aus- reichender Staubtransport gewährleistet. – Schalten Sie zur Inbetriebnahme des Saugers das an die Steckdose (5) angeschlossene Elektrowerkzeug ein. Der Sauger startet automatisch. – Schalten Sie das Elektrowerkzeug aus, um das Absau- gen zu beenden. Die Nachlauffunktion der Start-/Stopp-Automatik läuft bis zu 15Sekunden nach, um restliche Stäube aus dem Saugschlauch abzusaugen. – Um den Sauger auszuschalten, stellen Sie den Betriebsarten-Wahlschalter (7) auf das Symbol „Ausschalten“. Ertönt das akustische Warnsignal, muss der Sauger, wie im Abschnitt „Behebung von Störungen“ beschrieben, über- prüft werden. Nasssaugen u Saugen Sie mit dem Sauger keine brennbaren oder ex- plosiven Flüssigkeiten, zum Beispiel Benzin, Öl, Alko- hol, Lösemittel. Saugen Sie keine heißen, brennenden oder explosiven Stäube. Betreiben Sie den Sauger nicht in explosionsgefährdeten Räumen. Die Stäube, Dämpfe oder Flüssigkeiten können sich entzünden oder explodieren. u Der Sauger darf nicht als Wasserpumpe benutzt wer- den. Der Sauger ist bestimmt für das Aufsaugen von Luft- und Wassergemisch. Hinweis: Die Anforderungen an den Durchlassgrad (Staub- klasseH) wurden nur für das Trockensaugen nachgewiesen. Arbeitsschritte vor dem Nasssaugen – Entfernen Sie bei Bedarf den Entsorgungssack (27) oder den Sicherheitsfilterbeutel (26). Hinweis: Verwenden Sie zur leichteren Entsorgung beim Saugen von Wasser-Feststoff-Gemischen einen Nassfilter- beutel (Zubehör), der die Flüssigkeit von den Feststoffen ab- scheidet. – Setzen Sie die Gummilippe (30) in die Bodendüse (32) ein. – Schalten Sie die automatische Filterreinigung (AFC) aus. Aufsaugen von Flüssigkeiten Um den Sauger einzuschalten, stellen Sie den Betriebsar- ten-Wahlschalter(7) auf das Symbol „Saugen“. Der Sauger ist mit Füllstandssensoren (40) ausgestattet. Ist die maximale Füllhöhe erreicht, schaltet der Sauger ab. Stel- len Sie den Betriebsarten-Wahlschalter (7) auf das Symbol „Ausschalten“. Hinweis: Beim Aufsaugen von nicht leitenden Flüssigkeiten (z.B. Bohremulsion, Öle und Fette) wird der Sauger bei vol- lem Behälter nicht abgeschaltet. Der Füllstand muss ständig überprüft und der Behälter rechtzeitig entleert werden. Ertönt beim Nasssaugen das akustische Warnsignal, ist die Funktionssicherheit des Saugers nicht beeinträchtigt. Es sind keine Maßnahmen zur Behebung der Störung notwen- dig. – Um den Sauger auszuschalten, stellen Sie den Betriebs- arten-Wahlschalter (7) auf das Symbol „Ausschalten“. – Schrauben Sie zum Transport des Saugers den Ver- schlussstopfen (2) auf die Schlauchaufnahme (3). – Entleeren Sie den Behälter (1). Zur Vermeidung von Schimmelbildung nach dem Nasssau- gen: – Nehmen Sie den Flachfaltenfilter (28) heraus und lassen Sie diesen gut trocknen. – Nehmen Sie das Saugeroberteil (12) ab, öffnen Sie die Filterabdeckung (39) und lassen Sie beides gut trocknen. Automatische Filterreinigung (sieheBildH) Bei der automatischen Filterreinigung (AFC= Automatic Fil- ter Cleaning) wird der Flachfaltenfilter (28) alle 15Sekun- den durch Luftstöße gereinigt (pulsierendes Geräusch). Spätestens wenn die Saugleistung nicht mehr ausreicht, muss die Filterreinigung aktiviert werden. Bei regelmäßiger Anwendung der Filterreinigung erhöht sich die Standzeit des Filters. Um eine ideale Filterstandzeit zu erreichen, deaktivieren Sie die automatische Filterreinigung nur in Ausnahmefällen, z.B. beim Aufsaugen von reinen Flüssigkeiten oder bei Verwen- dung eines Sicherheitsfilterbeutels. Ein oberflächlich verschmutzter Flachfaltenfilter ist voll funk- tionstüchtig. Eine manuelle Reinigung des Flachfaltenfilters durch Ausklopfen oder Ausblasen ist nicht notwendig und kann den Filter sogar beschädigen. Hinweis: Die automatische Filterreinigung ist werkseitig ein- geschaltet. Das Ein-/Ausschalten der automatischen Filterreinigung ist nur bei eingeschaltetem Gerät möglich. – AFC deaktivieren Betätigen Sie die AFC-Taste (9). Die Kontroll-LED (37) erlischt. – AFC aktivieren Betätigen Sie die AFC-Taste (9). Die Kontroll-LED (37) leuchtet grün. Wartung und Service Wartung und Reinigung u Ziehen Sie den Stecker aus der Steckdose, bevor Sie den Sauger warten oder reinigen, Geräteeinstellun- gen vornehmen, Zubehörteile wechseln oder den Sau- ger weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Saugers. u Halten Sie den Sauger und die Lüftungsschlitze sau- ber, um gut und sicher zu arbeiten. Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von Bosch oder einer autorisierten Kundendienst- stelle für Bosch-Elektrowerkzeuge auszuführen, um Sicher- heitsgefährdungen zu vermeiden. 1 609 92A 98V | (22.01.2024) Bosch Power ToolsDeutsch | 15 u Tragen Sie bei Wartung und Reinigung des Saugers ei- ne Schutzmaske der Schutzklasse FFP2 oder höher und Vollschutz-Einwegkleidung nach den entspre- chenden Bestimmungen. Wartung und Reinigung dür- fen nur von Personen mit Sachkundenachweis durch- geführt werden. Das Gehäuse des Saugers muss gründlich abgesaugt und feucht abgewischt werden oder mit Abdichtmitteln abge- dichtet werden, bevor der Sauger aus dem gefährlichen Be- reich genommen wird. Alle Saugerteile müssen als verunrei- nigt angesehen werden, wenn sie aus dem gefährlichen Be- reich kommen, geeignete Vorkehrungen müssen getroffen werden. Alle bei der Wartung/Reparatur nicht ausreichend gereinigten Teile müssen entsorgt werden (in undurchlässi- gen Beuteln). Zur Wartung durch den Benutzer muss der Sauger demon- tiert, gereinigt und gewartet werden, soweit es durchführbar ist, ohne dabei eine Gefahr für das Wartungspersonal und andere Personen hervorzurufen. Vor der Demontage sollte der Sauger gereinigt werden, um eventuellen Gefahren vor- zubeugen. Zur Wartung gehören die im Kapitel Montage be- schriebenen Vorgänge. Der Raum, in dem der Sauger de- montiert wird, sollte gut gelüftet werden. Tragen Sie wäh- rend der Wartung eine persönliche Schutzausrüstung. Nach der Wartung sollte eine Reinigung des Wartungsbe- reichs erfolgen. Es ist mindestens einmal jährlich vom Hersteller oder einer ausgebildeten Person eine technische Überprüfung durchzu- führen, z.B. auf Beschädigungen des Filters, Dichtheit des Saugers und Funktion der Kontrolleinrichtung. Zusätzlich muss mindestens einmal jährlich die Wirksamkeit des Filters nach EN60335‑2‑69, 22.AA.201.2 überprüft werden. Nationale Anforderungen können auch eine häufigere Über- prüfung erforderlich machen. Ist die Filterwirksamkeit nicht mehr gegeben, muss der Filter ausgetauscht und die Prüfung wiederholt werden. Flachfaltenfilter herausnehmen/wechseln (sieheBilderI1−I2) Die Saugleistung ist abhängig vom Filterzustand. Reinigen Sie deshalb regelmäßig den Filter. Tauschen Sie einen beschädigten Flachfaltenfilter (28) so- fort aus. – Lockern Sie die beiden Sicherungsschrauben (38) und schieben Sie die Sicherung (19) der Verschlusslasche nach unten. – Ziehen Sie an der Verschlusslasche (18) und öffnen Sie die Filterabdeckung (39). – Fassen Sie den Flachfaltenfilter (28) an den Stegen und nehmen Sie diesen nach oben heraus. – Entfernen Sie Staub und Schmutz, der bei der Entnahme des Flachfaltenfilters (28) anfällt, mit einem feuchten Tuch vom Schließrand der Filterabdeckung (39). – Setzen Sie einen neuen bzw. den gereinigten Flachfalten- filter (28) ein und achten Sie dabei auf sicheren und kor- rekten Sitz. – Schließen Sie die Filterabdeckung (39) (muss hörbar ein- rasten). – Schieben Sie die Sicherung (19) der Verschlusslasche wieder nach oben und schrauben Sie die beiden Siche- rungsschrauben (38) fest. Behälter reinigen Wischen Sie den Behälter(1) von Zeit zu Zeit mit handelsüb- lichem, nicht scheuerndem Reinigungsmittel aus und lassen Sie diesen trocknen. Füllstandssensoren reinigen (siehe Bild J) Säubern Sie gelegentlich die Füllstandssensoren (40). – Öffnen Sie die Verschlüsse (13) und nehmen Sie das Saugeroberteil (12) ab. – Reinigen Sie die Füllstandssensoren (40) mit einem wei- chen Tuch. – Setzen Sie das Saugeroberteil (12) auf und schließen Sie die Verschlüsse (13). Aufbewahrung und Transport (sieheBildK) – Entnehmen Sie einen vollen Entsorgungssack bzw. einen vollen Sicherheitsfilterbeutel oder entleeren Sie aufge- nommene Flüssigkeiten vor dem Transport des Saugers, um Rückenverletzungen zu vermeiden. – Wickeln Sie das Netzkabel um die Kabelhalterung (17). – Stecken Sie das Zubehör in die dafür vorgesehenen Hal- terungen: Saugrohre (33) in die Halterungen (20), Fu- gendüse (29) in die Halterung (21), Bodendüse (32) in die Halterung (22). – Öffnen Sie die elastischen Bänder der Saugschlauch-Hal- terung (4) und legen Sie den Saugschlauch (25) um das Saugeroberteil in die Halterung (4). Hängen Sie die elastischen Bänder wieder ein. – Tragen Sie den Sauger nur am Tragegriff (10). – Stellen Sie den Sauger in einem trockenen Raum ab und sichern Sie ihn vor unbefugter Benutzung. – Treten Sie zum Feststellen der Lenkrollen (16) die Lenk- rollenbremse (15) herunter. Behebung von Störungen u Tritt eine Störung (z.B. Filterbruch) auf, muss der Sau- ger sofort ausgeschaltet werden. Vor erneuter Inbe- triebnahme muss die Störung beseitigt werden. Achtung! Der Sauger enthält gesundheitsgefährdenden Staub. Beachten Sie alle Sicherheitshinweise in dieser Anleitung. Bosch Power Tools 1 609 92A 98V | (22.01.2024)16 | Deutsch Problem Abhilfe Saugturbine läuft nicht an. – Netzkabel, Netzstecker, Sicherung, Steckdose und Füllstandssensoren (40) über- prüfen. Betriebsarten-Wahlschalter (7) steht auf „Start-/Stopp-Automatik“. – Betriebsarten-Wahlschalter (7) auf das Symbol „Saugen“ stellen bzw. das an die Steckdose (5) angeschlossene Elektrowerkzeug einschalten. Saugturbine schaltet ab. – Behälter (1) entleeren. Saugturbine läuft nach Behälterlee- rung nicht wieder an. – Sauger ausschalten und 5Sekunden warten, nach 5Sekunden wieder einschalten. – Füllstandssensoren (40) sowie den Zwischenraum der Füllstandssensoren (40) mit einer Bürste reinigen. Saugkraft lässt nach. – Verstopfungen aus Saugdüse, Saugrohr (33), Saugschlauch (25) oder Flachfalten- filter (28) entfernen. – Entsorgungssack (27) oder Sicherheitsfilterbeutel (26) wechseln. – Filterabdeckung (39) richtig einrasten. – Saugeroberteil (12) richtig aufsetzen und Verschlüsse (13) schließen. – Flachfaltenfilter (28) wechseln. Staubaustritt beim Saugen – Korrekten Einbau des Flachfaltenfilters (28) überprüfen. – Flachfaltenfilter (28) wechseln. Abschaltautomatik (Nasssaugen) spricht nicht an. – Füllstandssensoren (40) sowie den Zwischenraum der Füllstandssensoren (40) mit einer Bürste reinigen. Bei elektrisch nicht leitenden Flüssigkeiten oder bei Schaumbildung funktioniert die Abschaltautomatik nicht. – Füllstand ständig kontrollieren. Akustisches Warnsignal ertönt. Saugleistung zu gering eingestellt – Saugleistungsregler (8) auf einen höheren Wert einstellen. Falscher Schlauchdurchmesser eingestellt – Volumenstrom-Regler (6) auf den richtigen Saugschlauchdurchmesser stellen. Saugschlauch (25) verstopft oder abgeknickt – Verstopfung oder Knick beseitigen. Entsorgungssack/Sicherheitsfilterbeutel voll – Entsorgungssack (27) oder Sicherheitsfilterbeutel (26) wechseln. Flachfaltenfilter (28) verschmutzt – Flachfaltenfilter reinigen oder gegebenenfalls wechseln. Kein ausreichender Luftstrom durch das angeschlossene Elektrowerkzeug – Falschluftöffnung (36) des Absaugadapters (23) öffnen: Ring am Absaugadapter so lang drehen, bis die Falschluftöffnung ganz geöffnet ist. – Falls vorhanden: Falschluftöffnung des Elektrowerkzeugs öffnen. Fehlfunktion der Überwachungselektronik – Kontaktieren Sie eine autorisierte Bosch-Kundendienststelle. Automatische Filterreinigung arbeitet nicht. – Filterreinigung aktivieren (AFC-Taste (9) betätigen). – Saugschlauch (25) anschließen. Automatische Filterreinigung lässt sich nicht abschalten. – Kontaktieren Sie eine autorisierte Bosch-Kundendienststelle. Automatische Filterreinigung lässt sich nicht einschalten. – Kontaktieren Sie eine autorisierte Bosch-Kundendienststelle. 1 609 92A 98V | (22.01.2024) Bosch Power ToolsDeutsch | 17 Zubehör Zubehörnummer Sicherheitsfilterbeutel 2 607 432 050 Entsorgungssack (PE) (trocken/ nass)

Flachfaltenfilter PTFE/Hepa, Staubklasse H

Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions- zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typen- schild des Produkts an. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Kundendienst: Tel.: (0711)40040460 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Unter www.bosch-pt.de können Sie online Ersatzteile be- stellen oder Reparaturen anmelden. Anwendungsberatung: Tel.: (0711)40040460 Fax: (0711)40040462 E-Mail: kundenberatung.ew@de.bosch.com Weitere Serviceadressen finden Sie unter: www.bosch-pt.com/serviceaddresses Entsorgung Sauger, Zubehör und Verpackungen sollen einer umweltge- rechten Wiederverwertung zugeführt werden. Werfen Sie den Sauger nicht in den Hausmüll! Nur für EU-Länder: Gemäß der Europäischen Richtlinie 2012/19/EU über Elek- tro- und Elektronik-Altgeräte und ihrer Umsetzung in natio- nales Recht müssen nicht mehr gebrauchsfähige Sauger ge- trennt gesammelt und einer umweltgerechten Wiederver- wertung zugeführt werden. Bei unsachgemäßer Entsorgung können Elektro- und Elektro- nik-Altgeräte aufgrund des möglichen Vorhandenseins ge- fährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Nur für Deutschland: Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte Wie im Folgenden näher beschrieben, sind bestimmte Ver- treiber zur unentgeltlichen Rücknahme von Altgeräten ver- pflichtet. Vertreiber mit einer Verkaufsfläche für Elektro- und Elektro- nikgeräte von mindestens 400m² sowie Vertreiber von Le- bensmitteln mit einer Gesamtverkaufsfläche von mindestens 800m², die mehrmals im Kalenderjahr oder dauerhaft Elek- tro- und Elektronikgeräte anbieten und auf dem Markt bereit- stellen, sind verpflichtet,
