ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ EWS-1266 RYOBI

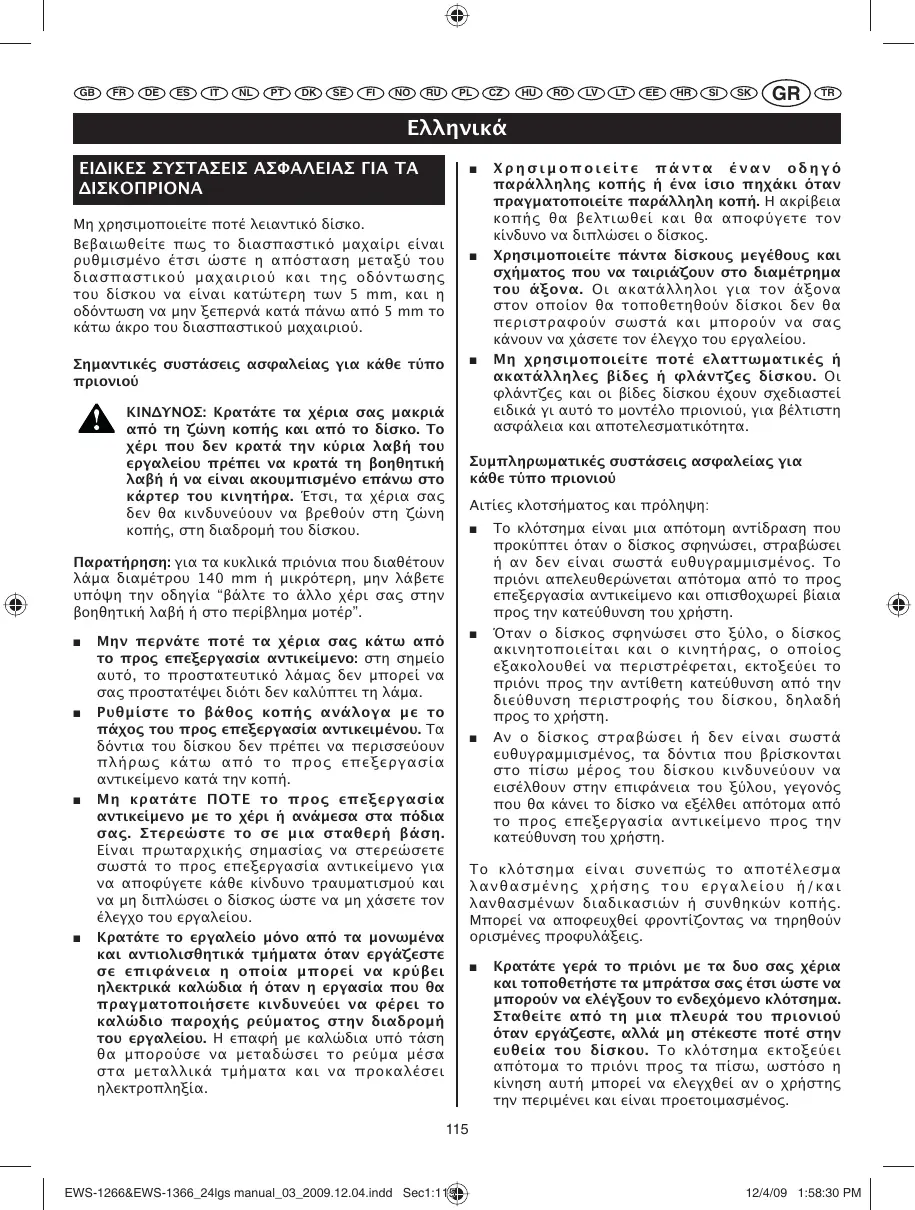

ΕΙΔΙΚΕΣ ΣΥΣΤΑΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΑ ΔΙΣΚΟΠΡΙΟΝΑ

Μη χρησιμοποιείτε ποτέ λειαντικό δίσκο. Βεβαιωθείτε πως το διασπαστικό μαχαίρι είναι ρυθμισμένο έτσι ώστε η απόσταση μεταξύ του διασπαστικού μαχαιριού και της οδόντωσης του δίσκου να είναι κατώτερη των 5 mm, και η οδόντωση να μην ξεπερνά κατά πάνω από 5 mm το κάτω άκρο του διασπαστικού μαχαιριού.

Σημαντικές συστάσεις ασφαλείας για κάθε τύπο

ΚΙΝΔΥΝΟΣ: Κρατάτε τα χέρια σας μακριά από τη ζώνη κοπής και από το δίσκο. Το χέρι που δεν κρατά την κύρια λαβή του εργαλείου πρέπει να κρατά τη βοηθητική λαβή ή να είναι ακουμπισμένο επάνω στο κάρτερ του κινητήρα. Έτσι, τα χέρια σας δεν θα κινδυνεύουν να βρεθούν στη ζώνη κοπής, στη διαδρομή του δίσκου. Συμπληρωματικές συστάσεις ασφαλείας για κάθε τύπο πριονιού Αιτίες κλοτσήματος και πρόληψη:

Παρατήρηση: για τα κυκλικά πριόνια που διαθέτουν λάμα διαμέτρου 140 mm ή μικρότερη, μην λάβετε υπόψη την οδηγία “βάλτε το άλλο χέρι σας στην βοηθητική λαβή ή στο περίβλημα μοτέρ”.

Χρησιμοποιείτε πάντα έναν οδηγό παράλληλης κοπής ή ένα ίσιο πηχάκι όταν πραγματοποιείτε παράλληλη κοπή. Η ακρίβεια κοπής θα βελτιωθεί και θα αποφύγετε τον κίνδυνο να διπλώσει ο δίσκος. Χρησιμοποιείτε πάντα δίσκους μεγέθους και σχήματος που να ταιριάζουν στο διαμέτρημα του άξονα. Οι ακατάλληλοι για τον άξονα στον οποίον θα τοποθετηθούν δίσκοι δεν θα περιστραφούν σωστά και μπορούν να σας κάνουν να χάσετε τον έλεγχο του εργαλείου. Μη χρησιμοποιείτε ποτέ ελαττωματικές ή ακατάλληλες βίδες ή φλάντζες δίσκου. Οι φλάντζες και οι βίδες δίσκου έχουν σχεδιαστεί ειδικά γι αυτό το μοντέλο πριονιού, για βέλτιστη ασφάλεια και αποτελεσματικότητα.

Μην περνάτε ποτέ τα χέρια σας κάτω από το προς επεξεργασία αντικείμενο: στη σημείο αυτό, το προστατευτικό λάμας δεν μπορεί να σας προστατέψει διότι δεν καλύπτει τη λάμα. Ρυθμίστε το βάθος κοπής ανάλογα με το πάχος του προς επεξεργασία αντικειμένου. Τα δόντια του δίσκου δεν πρέπει να περισσεύουν πλήρως κάτω από το προς επεξεργασία αντικείμενο κατά την κοπή. Μη κρατάτε ΠΟΤΕ το προς επεξεργασία αντικείμενο με το χέρι ή ανάμεσα στα πόδια σας. Στερεώστε το σε μια σταθερή βάση. Είναι πρωταρχικής σημασίας να στερεώσετε σωστά το προς επεξεργασία αντικείμενο για να αποφύγετε κάθε κίνδυνο τραυματισμού και να μη διπλώσει ο δίσκος ώστε να μη χάσετε τον έλεγχο του εργαλείου. Κρατάτε το εργαλείο μόνο από τα μονωμένα και αντιολισθητικά τμήματα όταν εργάζεστε σε επιφάνεια η οποία μπορεί να κρύβει ηλεκτρικά καλώδια ή όταν η εργασία που θα πραγματοποιήσετε κινδυνεύει να φέρει το καλώδιο παροχής ρεύματος στην διαδρομή του εργαλείου. Η επαφή με καλώδια υπό τάση θα μπορούσε να μεταδώσει το ρεύμα μέσα στα μεταλλικά τμήματα και να προκαλέσει ηλεκτροπληξία.

Το κλότσημα είναι μια απότομη αντίδραση που προκύπτει όταν ο δίσκος σφηνώσει, στραβώσει ή αν δεν είναι σωστά ευθυγραμμισμένος. Το πριόνι απελευθερώνεται απότομα από το προς επεξεργασία αντικείμενο και οπισθοχωρεί βίαια προς την κατεύθυνση του χρήστη. Όταν ο δίσκος σφηνώσει στο ξύλο, ο δίσκος ακινητοποιείται και ο κινητήρας, ο οποίος εξακολουθεί να περιστρέφεται, εκτοξεύει το πριόνι προς την αντίθετη κατεύθυνση από την διεύθυνση περιστροφής του δίσκου, δηλαδή προς το χρήστη. Αν ο δίσκος στραβώσει ή δεν είναι σωστά ευθυγραμμισμένος, τα δόντια που βρίσκονται στο πίσω μέρος του δίσκου κινδυνεύουν να εισέλθουν στην επιφάνεια του ξύλου, γεγονός που θα κάνει το δίσκο να εξέλθει απότομα από το προς επεξεργασία αντικείμενο προς την κατεύθυνση του χρήστη. Το κλότσημα είναι συνεπώς το αποτέλεσμα λανθασμένης χρήσης του εργαλείου ή/και λανθασμένων διαδικασιών ή συνθηκών κοπής. Μπορεί να αποφευχθεί φροντίζοντας να τηρηθούν ορισμένες προφυλάξεις.

Κρατάτε γερά το πριόνι με τα δυο σας χέρια και τοποθετήστε τα μπράτσα σας έτσι ώστε να μπορούν να ελέγξουν το ενδεχόμενο κλότσημα. Σταθείτε από τη μια πλευρά του πριονιού όταν εργάζεστε, αλλά μη στέκεστε ποτέ στην ευθεία του δίσκου. Το κλότσημα εκτοξεύει απότομα το πριόνι προς τα πίσω, ωστόσο η κίνηση αυτή μπορεί να ελεγχθεί αν ο χρήστης την περιμένει και είναι προετοιμασμένος.

ΕΙΔΙΚΕΣ ΣΥΣΤΑΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΑ ΔΙΣΚΟΠΡΙΟΝΑ

Συστάσεις ασφαλείας σχετικά προστατευτικό κάλυμμα της λάμας Παρατήρηση: για τα πριόνια που διαθέτουν λάμα διαμέτρου 140 mm ή μικρότερη, μην λάβετε υπόψη την οδηγία “και με τα δυο σας χέρια”. Αν ο δίσκος σφηνώσει ή αν πρέπει να διακόψετε την κοπή για οποιοδήποτε λόγο, απελευθερώστε τη σκανδάλη και κρατήστε το πριόνι μέσα στο προς επεξεργασία αντικείμενο έως ότου ο δίσκος σταματήσει εντελώς να περιστρέφεται. Μη προσπαθήσετε ποτέ να βγάλετε το πριόνι από το προς επεξεργασία αντικείμενο ή να τραβήξετε το πριόνι προς τα πίσω όσο ο δίσκος περιστρέφεται: θα κινδυνεύατε να προκαλέσετε κλότσημα. Αν ο δίσκος σφηνώσει, αναζητήστε την αιτία και λάβετε τα απαραίτητα μέτρα ώστε να μην επαναληφθεί. Πριν θέσετε πάλι το πριόνι σε λειτουργία για να συνεχίσετε μια κοπή, ευθυγραμμίστε σωστά το δίσκο με την εγκοπή του πριονιού και βεβαιωθείτε πως τα δόντια δεν αγγίζουν το προς επεξεργασία αντικείμενο. Αν ο δίσκος έχει σφηνώσει μέσα στο προς επεξεργασία αντικείμενο, κινδυνεύει να προκληθεί κλότσημα όταν το πριόνι τεθεί σε λειτουργία. Φροντίστε να υποστηρίζετε τα μακριά προς επεξεργασία αντικείμενα ώστε να αποφύγετε το σφήνωμα του δίσκου και να περιορίσετε έτσι τον κίνδυνο κλοτσήματος. Τα μακριά προς επεξεργασία αντικείμενα έχουν την τάση να λυγίζουν λόγω ίδιου τους του βάρους. Μπορείτε να τοποθετήσετε υποστηρίγματα και από τις δυο πλευρές του προς επεξεργασία αντικειμένου, κοντά στη γραμμή κοπής και στο επίπεδο της άκρης του αντικειμένου. Μη χρησιμοποιείτε αμβλυμμένους ή φθαρμένους δίσκους. Οι μη ακονισμένοι ή λάθος τοποθετημένοι δίσκοι θα δημιουργήσουν μια εγκοπή πριονιού επιφέροντας υπερβολική τριβή του δίσκου και συνεπώς μεγαλύτερο κίνδυνο στρέβλωσης και κλοτσήματος. Πριν αρχίσετε μια κοπή, ελέγξτε πως οι διακόπτες ρύθμισης του βάθους και της κλήσης είναι σωστά ακινητοποιημένοι. Αν οι ρυθμίσεις της θέσης του δίσκου τροποποιηθούν κατά τη διάρκεια της κοπής, ο δίσκος κινδυνεύει να σφηνώσει και μπορεί να προκληθεί Φανείτε ιδιαίτερα προσεκτικοί όταν πραγματοποιείτε εσωτερικές κοπές σε τοίχους ή άλλες τυφλές επιφάνειες. Ο δίσκος θα μπορούσε να βρει σε κρυμμένα στοιχεία, γεγονός που θα προκαλούσε κλότσημα.

Πριν από κάθε χρήση, ελέγχετε πως το κάτω προστατευτικό λάμας καλύπτει σωστά το δίσκο. Μη χρησιμοποιείτε το πριόνι σας αν το κάτω προστατευτικό λάμας δεν μπορεί να κινηθεί ελεύθερα και αν δεν τοποθετείται αμέσως επάνω στο δίσκο. Μην στερεώνετε και μη ασφαλίζετε ποτέ το κάτω προστατευτικό λάμας στην ανοικτή θέση. Αν το πριόνι πέσει κατά λάθος, το κάτω προστατευτικό λάμας μπορεί να αναδιπλωθεί. Ανασηκώστε το κάτω προστατευτικό λάμας με τη βοήθεια του μοχλού και βεβαιωθείτε πως μπορεί να μετακινηθεί χωρίς δυσκολία και πως δεν αγγίζει ούτε το δίσκο ούτε κανένα άλλο τμήμα όποια γωνία και βάθος κοπής και αν έχει επιλεγεί. Παρατήρηση: μπορεί να χρησιμοποιηθεί άλλος όρος εκτός από “μοχλός”. Βεβαιωθείτε πως το ελατήριο του κάτω προστατευτικού λάμας είναι σε καλή κατάσταση και λειτουργεί σωστά. Αν το προστατευτικό λάμας ή το ελατήριο δεν λειτουργούν σωστά, ζητήστε την επιδιόρθωσή τους ή την αντικατάστασή τους πριν χρησιμοποιήσετε το πριόνι σας. Η κίνηση του κάτω προστατευτικού λάμας μπορεί να αναχαιτιστεί από φθαρμένα εξαρτήματα, εναπόθεση ρετσινιού ή συσσώρευση πριονιδιού. Το προστατευτικό λάμας δεν πρέπει να τοποθετείται χειροκίνητα παρά μόνο για ιδιαίτερες κοπές όπως οι εσωτερικές κοπές ή οι διπλές κοπές. Σηκώστε το κάτω προστατευτικό λάμας με το μοχλίσκο. Στη συνέχεια, μόλις ο δίσκος εισέλθει στο προς επεξεργασία αντικείμενο, απελευθερώστε το κάτω προστατευτικό λάμας. Για όλους τους υπόλοιπους τύπους κοπής, το κάτω προστατευτικό λάμας τοποθετείται αυτόματα στη θέση του. Παρατήρηση: μπορεί να χρησιμοποιηθεί άλλος όρος εκτός από “μοχλός”. Ελέγχετε πάντα πως το κάτω προστατευτικό λάμας καλύπτει όντως το δίσκο πριν ακουμπήσετε το πριόνι σας σε πάγκο ή στο πάτωμα. Αν ο δίσκος δεν καλύπτεται σωστά, μπορεί να περιστραφεί με τη δύναμη της αδράνειας και να κόψει κάτι που θα βρίσκεται στην πορεία του. Να έχετε γνώση του γεγονότος ότι ο δίσκος εξακολουθεί να περιστρέφεται για κάποιο διάστημα μετά τη διακοπή του κινητήρα.

ΕΙΔΙΚΕΣ ΣΥΣΤΑΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΑ ΔΙΣΚΟΠΡΙΟΝΑ

16. Διακόπτης ρύθμισης κλίσης

19. Διακόπτης ασφαλείας

20. Εγκοπή καθοδήγησης

21. Προσάρτημα ρύθμισης του βάθους κοπής.

22. Φωτεινή ένδειξη παρουσίας τάσης

23. Διακόπτης του λέιζερ οδηγού

25. Διακόπτης της φωτεινής ένδειξης

Συστάσεις ασφαλείας σχετικά με το διασπαστικό

Χρησιμοποιήστε το κατάλληλο για τον τύπο δίσκου που χρησιμοποιείτε διασπαστικό μαχαίρι. Το διασπαστικό μαχαίρι πρέπει να είναι πιο παχύ από το σώμα του δίσκου αλλά πιο λεπτό από την οδόντωση του δίσκου. Χρησιμοποιήστε το διασπαστικό μαχαίρι σύμφωνα με τις οδηγίες του παρόντος εγχειριδίου. Αν το διασπαστικό μαχαίρι δεν είναι σωστά τοποθετημένο ή ευθυγραμμισμένο, δε θα επιτρέψει την αποτελεσματική πρόληψη του κλοτσήματος. Χρησιμοποιείτε πάντα το διασπαστικό μαχαίρι, εκτός αν πραγματοποιείτε εσωτερική κοπή. Το διασπαστικό μαχαίρι μπορεί να αποτελέσει εμπόδιο κατά τη διάρκεια εσωτερικής κοπής και να είναι αιτία κλοτσήματος. Επανατοποθετήστε το διασπαστικό μαχαίρι στη θέση του αφού ολοκληρώσετε την εσωτερική κοπή. Το διασπαστικό μαχαίρι είναι σωστά τοποθετημένο όταν έρχεται σε επαφή με το προς επεξεργασία αντικείμενο. Το διασπαστικό μαχαίρι δεν σας επιτρέπει να αποφύγετε τα κλοτσήματα κατά τις σύντομες κοπές. Μη χρησιμοποιείτε το πριόνι σας αν έχει στραβώσει το διασπαστικό μαχαίρι. Αρκεί μια ελαφριά προστριβή στο κάτω προστατευτικό λάμας για να παρεμποδίσει την κάθοδο του τελευταίου. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΠΡΟΪΟΝΤΟΣ Τροφοδότηση Απορροφημένη ισχύ Ταχύτητα χωρίς φορτίο Κυλινδρική οπή Διάμετρος δίσκου Ικανότητα κοπής στις 0° στις 45° Κλίμακα κλίσης EWS-1366 110V/230V

ΣΥΣΤΑΣΕΙΣ ΑΣΦΑΛΕΙΑΣ Η μέγιστη επιτρεπττή εμπέδηση για το σύστημα είναι η ακόλουθη - Zmax = 0,245 x Zref για το μοντέλο EWS-1266 - Zmax = 0,252 x Zref για το μοντέλα EWS-1366 Σε περίπτωση αμφιβολίας, απευθυνθείτε στην εταιρεία διανομή ς ρεύματος για να β εβαιωθείτε πως η εμπέδηση τωα πριζών εναλλασσόμενου ρεύματος(CA) που χρησιμοποιείτε δεν ξεπερνά τις ανωτέρω αναγραφόμενες τιμές.

16 mm 190 mm Διακόπτης ασφάλισης του άξονα Κλειδί πρόσβασης Εξωτερική φλάντζα λάμας Κάτω προστατευτικό λάμας Μοχλός του κάτω προστατευτικού λάμας Άνω προστατευτικό λάμας Εσωτερική φλάντζα λάμας Ακροφύσιο σκόνης Διασπαστικό μαχαίρι Διακόπτης ασφάλισης βάθους κοπής Βάθος κοπής Κλίμακα βάθους ΣΤΑΝΤΑΡ ΕΞΑΡΤΗΜΑΤΑ Δίσκος, οδηγός παράλληλης κοπής, κλειδί

Κοπή ξύλου. ΕΚΘΕΣΗ ΣΤΟ ΘΟΡΥΒΟ Ο θόρυβος (επίπεδο ακουστικής ισχύος) στο χώρο εργασίας μπορεί να ξεπεράσει τα 85 dB. Στην περίπτωση αυτή, ο χρήστης πρέπει να λάβει μέτρα ακουστικής μόνωσης και προστασίας

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΡΥΘΜΙΣΗ ΤΟΥ ΔΙΑΣΠΑΣΤΙΚΟΥ ΜΑΧΑΙΡΙΟΥ (Σχ. 6) ΦΡΟΝΤΙΣΤΕ ΝΑ ΑΠΟΣΥΝΔΕΕΤΕ ΤΟ ΕΡΓΑΛΕΙΟ ΠΡΙΝ ΤΗΝ ΤΟΠΟΘΕΤΗΣΗ Η ΤΗΝ ΑΦΑΙΡΕΣΗ ΤΗΣ ΛΑΜΑΣ ΑΠΟ ΤΟ ΠΡΙΟΝΙ. ΦΡΟΝΤΙΣΤΕ ΤΑ ΔΟΝΤΙΑ ΤΗΣ ΛΑΜΑΣ ΝΑ ΕΙΝΑΙ ΣΤΡΑΜΜΕΝΑ ΠΡΟΣ ΤΑ ΕΠΑΝΩ ΣΤΟ ΜΠΡΟΣΤΙΝΟ ΜΕΡΟΣ ΤΟΥ ΕΡΓΑΛΕΙΟΥ. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Μη χρησιμοποιείτε λάμες πριονιού το σώμα των οποίων είναι πιο παχύ ή η οδόντωση μικρότερη από το πάχος του διασπαστικού μαχαιριού. ΤΟΠΟΘΕΤΗΣΗ ΚΑΙ ΑΦΑΙΡΕΣΗ ΤΗΣ ΛΑΜΑΣ (Σχέδια 2, 3, 4 και 5)

1. Βεβαιωθείτε πως το διασπαστικό μαχαίρι

είναι ρυθμισμένο έτσι ώστε (Σχ. 6): Α. η απόσταση μεταξύ του διασπαστικού μαχαιριού (11) και της οδόντωσης της λάμας να είναι κατώτερη των 5 mm, Β. η οδόντωση να μη περισσεύει περισσότερο από 5 mm από το κάτω άκρο του διασπαστικού μαχαιριού.

2. Το διασπαστικό μαχαίρι πρέπει πάντα

να χρησιμοποιείται όταν πραγματοποιείτε κοπή στο κέντρο του προς επεξεργασία αντικειμένου.

1. Πιέζοντας το διακόπτη ασφάλισης του άξονα

(1), γυρίστε τη βίδα λάμας (2) με το κλειδί πρόσβασης (3) μέχρι να ακινητοποιηθεί ο άξονας. (Σχ. 2)

2. Ξεσφίξτε τη βίδα λάμας γυρίζοντας το κλειδί

προς τα αριστερά πιέζοντας ταυτόχρονα το διακόπτη ασφάλισης του άξονα. (Σχ. 2)

3. Αφαιρέστε τη βίδα λάμας και την εξωτερική

φλάντζα της λάμας (4). (Σχ. 2)

4. Ανασηκώστε εντελώς το κάτω προστατευτικό

λάμας (5) με το μοχλό του (6) κάτω από το άνω προστατευτικό λάμας (7). (Σχ. 3)

5. Έπειτα τοποθετήστε τη λάμα (8) σε επαφή με

τη φλάντζα της λάμας (9) που βρίσκεται στον κινητήριο άξονα. Στη συνέχεια τοποθετήστε την εξωτερική φλάντζα της λάμας και τη βίδα λάμας. (Σχ. 3 και 4)

6. Πατήστε πάλι το διακόπτη ασφάλισης του

άξονα, σφίξτε τη βίδα λάμας γυρίζοντας το κλειδί προς τα δεξιά συνεχίζοντας να πατάτε το διακόπτη. (Σχ. 5)

7. Αφού σφίξετε τη βίδα λάμας, ελευθερώστε

το διακόπτη ασφάλισης του άξονα. ΡΥΘΜΙΣΗ ΤΟΥ ΒΑΘΟΥΣ ΚΟΠΗΣ (Σχ. 7A, B, 8, 9)

1. Για να ρυθμίσετε το βάθος κοπής, ξεσφίξτε

το διακόπτη ασφάλισης βάθους κοπής (12). (Σχ. 7A)

2. Μετακινήστε το πέλμα (13) με το προσάρτημα

ρύθμισης του βάθους κοπής (21) μέχρι το επιθυμητό βάθος και ξανασφίξτε γερά το διακόπτη. (Σχ. 7B)

3. Το βάθος κοπής (14) μπορεί να καθοριστεί

χάρη στην κλίμακα βάθους (15) ή μετρώντας την απόσταση που περισσεύει η λάμα από το πέλμα. (Σχ. 8 και 9)

ΡΥΘΜΙΣΗ ΤΗΣ ΓΩΝΙΑΣ ΚΟΠΗΣ (Σχ. 10A, B)

1. Πιέζοντας το διακόπτη ασφάλισης του

άξονα, γυρίστε τη βίδα της λάμας με το κλειδί πρόσβασης μέχρι να ακινητοποιηθεί ο

2. Ξεσφίξτε τη βίδα της λάμας γυρίζοντας το κλειδί

προς τα αριστερά συνεχίζοντας ταυτόχρονα να πατάτε το διακόπτη ασφάλισης.

3. Αφαιρέστε τη βίδα της λάμας και την εξωτερική

4. Ανασηκώστε εντελώς το κάτω προστατευτικό

λάμας μέσα στο πάνω προστατευτικό λάμας και αφαιρέστε τη λάμα.

1. Η γωνία κοπής μπορεί να ρυθμιστεί σε

οποιαδήποτε θέση από τις 0° έως τις 45°. (Σχ. 10A).

2. Ξεσφίξτε το διακόπτη ρύθμισης της κλίσης

(16) στο μπροστινό μέρος του εργαλείου και τοποθετήστε το πέλμα στην επιθυμητή γωνία χάρη στην κλίμακα κλίσης (17). (Σχ. 10B)

3. Αφού ρυθμίσετε τη γωνία, φροντίστε να

ξανασφίξτε καλά το διακόπτη ρύθμισης της

ΣΚΑΝΔΑΛΗ (Σχ. 11) ΧΡΗΣΗ ΤΟΥ ΛΕΙΖΕΡ ΟΔΗΓΟΥ (ΜΟΝΟ ΜΟΝΤΕΛΟ EWS-1366) (ΣΧ. 14) Για να θέσετε το εργαλείο σε λειτουργία ή εκτός λειτουργίας, πιέστε ή απελευθερώστε τη σκανδάλη (18). Για να αποφευχθεί το τυχαίο ξεκίνημα του εργαλείου, η σκανδάλη λειτουργεί μόνο όταν είναι πιέζετε το διακόπτη ασφαλείας (19). Ο διακόπτης ασφαλείας μπορεί να πιεστεί με τον αντίχειρα, γεγονός που σας επιτρέπει να πιέζετε τη σκανδάλη με τα υπόλοιπα δάκτυλα. Δεν είναι απαραίτητο να κρατάτε το διακόπτη ασφαλείας πατημένο αφού πιέσετε τη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μην κοιτάτε ποτέ κατευθείαν την ακτίνα λέιζερ και μη θέτετε ποτέ το λέιζερ σε λειτουργία όταν δεν χρησιμοποιείτε το πριόνι σας. Η μη τήρηση της σύστασης αυτής μπορεί να επιφέρει σοβαρό σωματικό τραυματισμό. Ο λέιζερ οδηγός παραδίδεται συναρμολογημένος και ευθυγραμμισμένος εργοστασιακά. Παρατήρηση: κάντε μια δοκιμή σε ένα άχρηστο κομμάτι ώστε να ελέγξετε την ευθυγράμμιση του λέιζερ. Αν χρειάζεται, ρυθμίστε το λέιζερ. ΧΡΗΣΗ (Σχ. 12)

ΦΡΟΝΤΙΣΤΕ ΝΑ ΚΡΑΤΑΤΕ ΤΑ ΧΕΡΙΑ ΣΑΣ ΜΑΚΡΙΑ ΑΠΟ ΤΗ ΖΩΝΗ ΚΟΠΗΣ ΟΤΑΝ ΛΕΙΤΟΥΡΓΕΙ ΤΟ ΕΡΓΑΛΕΙΟ. ΚΡΑΤΑΤΕ ΤΟ ΚΑΛΩΔΙΟ ΠΑΡΟΧΗΣ ΡΕΥΜΑΤΟΣ ΜΑΚΡΙΑ ΑΠΟ ΤΗ ΖΩΝΗ ΚΟΠΗΣ ΚΑΙ ΤΟΠΟΘΕΤΗΣΤΕ ΤΟ ΕΤΣΙ ΩΣΤΕ ΝΑ ΜΗΝ ΕΜΠΛΑΚΕΙ ΣΤΟ ΠΡΟΣ ΕΠΕΞΕΡΓΑΣΙΑ ΑΝΤΙΚΕΙΜΕΝΟ ΚΑΤΑ ΤΗΝ

Σχεδιάστε μια ευδιάκριτη γραμμή καθοδήγησης επάνω στο προς επεξεργασία αντικείμενο. Ρυθμίστε το βάθος και τη γωνία κοπής ανάλογα με την επιθυμητή κοπή. Ανάψτε το λέιζερ οδηγό. Παρατήρηση: μην κάνετε το δίσκο να εισέλθει στο προς επεξεργασία αντικείμενο πριν φτάσει το πριόνι στη μέγιστη ταχύτητά του.

Κατά την κοπή, πιέζετε και σπρώχνετε το πριόνι σταθερά και ομαλά (ΜΗΝ ΤΟ ΖΟΡΙΖΕΤΕ) ώστε να πετύχετε μια ομοιόμορφη κοπή. Η ταχύτητα κοπής πρέπει να προσαρμόζεται ανάλογα με το αντικείμενο. (Αν το αντικείμενο είναι σκληρό κόβετε αργά). Ελέγχετε τακτικά τη λάμα και αντικαταστήστε την ή ακονίστε την αν έχει αμβλυνθεί, ώστε να αποφύγετε την υπερφόρτωση του κινητήρα. Κάντε το δίσκο να εισέλθει αργά στο προς επεξεργασία αντικείμενο. Παρατήρηση: φροντίστε ο λέιζερ οδηγός να ακολουθεί πράγματι τη σχεδιασμένη στο προς επεξεργασία αντικείμενο γραμμή καθοδήγησης ώστε να πετύχετε μια κοπή ακριβείας.

Αφού ολοκληρώσετε την κοπή, περιμένετε ο δίσκος να σταματήσει εντελώς να περιστρέφεται πριν σβήσετε το λέιζερ οδηγό. ΦΩΤΕΙΝΕΣ ΕΝΔΕΙΞΕΙΣ (ΜΟΝΟ ΜΟΝΤΕΛΟ EWS-1366) (Σχ. 15) ΓΙΑ ΝΑ ΚΟΨΕΤΕ (Σχ. 13A, B) Όταν κόβετε με κάθετη τη λάμα, χρησιμοποιήστε το σημείο "Α" της εγκοπής καθοδήγησης του πέλματος (20) και ακολουθήστε με το πριόνι σας τη γραμμή καθοδήγησης που θα έχετε σχεδιάσει με μολύβι. Όταν κόβετε στις 45°, χρησιμοποιήστε το σημείο "Β". Αυτή η εγκοπή καθοδήγησης υποδηλώνει κατά προσέγγιση τη γραμμή κοπής. Πραγματοποιήστε μια δοκιμαστική κοπή σε άχρηστο κομμάτι ξύλου για να καθορίσετε την πραγματική γραμμή κοπής. Το πριόνι σας είναι εξοπλισμένο με φωτεινές ενδείξεις (26) οι οποίες φωτίζουν το προς επεξεργασία αντικείμενο στις σκοτεινές ζώνες και σας βοηθούν να ακολουθήσετε τη γραμμή

ΡΥΘΜΙΣΗ ΤΟΥ ΛΕΙΖΕΡ ΟΔΗΓΟΥ (Σχ. 16) Ακολουθήστε τις παρακάτω οδηγίες για να ρυθμίσετε τη γωνία του λέιζερ: ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν χρησιμοποιείτε παράλληλο οδηγό, δεν πρέπει να ακουμπά παρά ελαφρώς στο άκρο του αντικειμένου. Μη ζορίζετε.

Γυρίστε τη βίδα προς τα δεξιά για να κατευθύνετε τη δέσμη του λέιζερ προς τα

ΡΥΘΜΙΣΗ ΤΟΥ ΛΕΙΖΕΡ ΟΔΗΓΟΥ (Σχ. 16)

ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Γυρίστε τη βίδα προς τα αριστερά για να κατευθύνετε τη δέσμη του λέιζερ προς τα

Ανακυκλώνετε τις πρώτες ύλες αντί να τις απορρίπτετε με τα οικιακά απόβλητα. Για την προστασία του περιβάλλοντος, πρέπει να γίνει διαλογή του εργαλείου, των εξαρτημάτων και των συσκευασιών

Ακολουθήστε τις παρακάτω οδηγίες για να ρυθμίσετε τη θέση του λέιζερ:

Γυρίστε την άλλη βίδα προς τα αριστερά για να κάνετε τη δέσμη να περάσει δεξιά. Γυρίστε την άλλη βίδα προς τα δεξιά για να κάνετε τη δέσμη να περάσει αριστερά.

Τα παρακάτω σύμλα μπρεί να εμανίνται επάνω στ εργαλεί σας ή στ παρν εγειρίδι ρήσης. Βεαιωθείτε τι γνωρίετε τη σημασία τυς πριν ρησιμπιήσετε τ εργαλεί σας.

Μετά τη χρήση, βεβαιωθείτε πως το εργαλείο σας βρίσκεται σε καλή κατάσταση λειτουργίας. Συνιστάται να φέρνετε το εργαλείο σας τουλάχιστον μια φορά το χρόνο σε κάποιο εξουσιοδοτημένο Κέντρο Τεχνικής Εξυπηρέτησης Ryobi για πλήρη λίπανση και καθάρισμα. V....................................................Βλτ Hz.................................................ερτς ...............................Εναλλασσμεν ρεύμα W...................................................Βατ n o. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Τ α ύ τ η τ α σ τ κ ε ν min-1...................Αριθμς στρών ή κινήσεων ανά λεπτ ΜΗΝ ΠΡΑΓΜΑΤΟΠΟΙΕΙΤΕ ΚΑΜΙΑ ΡΥΘΜΙΣΗ ΟΤΑΝ Ο ΚΙΝΗΤΗΡΑΣ ΒΡΙΣΚΕΤΑΙ ΣΕ ΛΕΙΤΟΥΡΓΙΑ. ...........Μέγιστη Δυνατότητα Κοψίματος σε Ξύλο ΦΡΟΝΤΙΣΤΕ ΝΑ ΑΠΟΣΥΝΔΕΕΤΕ ΠΑΝΤΑ ΤΟ ΚΑΛΩΔΙΟ ΠΑΡΟΧΗΣ ΡΕΥΜΑΤΟΣ ΠΡΙΝ ΤΗΝ ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΞΑΡΤΗΜΑΤΩΝ Η ΦΘΕΙΡΟΜΕΝΩΝ ΤΜΗΜΑΤΩΝ (ΛΑΜΑ, ΑΚΡΟΣΤΟΜΙΟ, ΥΑΛΟΧΑΡΤΟ, ΚΛΠ.), ΠΡΙΝ ΤΗ ΛΙΠΑΝΣΗ Η ΤΟ ΧΕΙΡΙΣΜΟ ΤΟΥ ΕΡΓΑΛΕΙΟΥ. ................................................Διπλή μνωση ................................Διαάστε τ εγειρίδι ρήσης ΒΕΒΑΙΩΘΕΙΤΕ ΠΩΣ ΟΙ ΛΑΒΕΣ ΕΙΝΑΙ ΚΑΘΑΡΕΣ (ΟΥΤΕ ΛΑΔΙΑ, ΟΥΤΕ ΓΡΑΣΑ). .....................................Ανακυκλώνετε τις πρώτες ύλες αντί να τις απρρίπτετε με τα ικιακά απλητα. Για την πρστασία τυ περιάλλντς, πρέπει να γίνει διαλγή τυ εργαλείυ, των εαρτημάτων και των συσκευασιών τυ. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για μεγαλύτερη ασφάλεια και αξιοπιστία, όλες οι επιδιορθώσεις πρέπει να πραγματοποιούνται από εγκεκριμένο Κέντρο Τεχνικής Εξυπηρέτησης Ryobi. ΦΩΤΕΙΝΗ ΕΝΔΕΙΞΗ ΠΑΡΟΥΣΙΑΣ ΤΑΣΗΣ Το εργαλείο αυτό είναι εξοπλισμένο με μια φωτεινή ένδειξη παρουσίας τάσης (22) η οποία ανάβει μόλις συνδεθεί το εργαλείο. Η ένδειξη αυτή εφιστά την προσοχή σας στο γεγονός ότι το εργαλείο είναι υπό τάση και ότι θα τεθεί σε λειτουργία μόλις θα πατήσετε το διακόπτη.

ΟΡΟΙ ΕΓΓΥΗΣΗ Αυτό το προϊόν Ryobi φέρει εγγύηση κατά των κατασκευαστικών ελαττωμάτων και των ελαττωματικών τμημάτων για μια διάρκεια εικοσιτεσσάρων (24) μηνών, από την ημερομηνία που αναφέρεται στο πρωτότυπο του τιμολογίου που καταρτίστηκε από τον μεταπωλητή για τον τελικό χρήστη. Οι φυσιολογικές φθορές ή εκείνες που θα προκληθούν από μη φυσιολογική ή μη επιτρεπτή χρήση ή συντήρηση, ή από υπερφόρτιση δεν καλύπτονται από την παρούσα εγγύηση καθώς και τα εξαρτήματα όπως μπαταρίες, λάμπες, μύτες, σακούλες κλπ. Σε περίπτωση κακής λειτουργίας κατά την περίοδο εγγύησης, παρακαλείστε να απευθύνετε το προϊόν ΧΩΡΙΣ ΝΑ ΤΟ ΑΝΟΙΞΕΤΕ, με την απόδειξη αγοράς, στον προμηθευτή σας ή στο κοντινότερο Κέντρο Τεχνικής Εξυπηρέτησης Ryobi. Τα νόμιμα δικαιώματά σας που αφορούν στα ελαττωματικά προϊόντα δεν αμφισβητούνται από την παρούσα εγγύηση.
