BRUGSANVISNING EWS-1266 RYOBI

22. Spanningsverklikker

Dansk Yderligere sikkerhedsregler for alle typer save

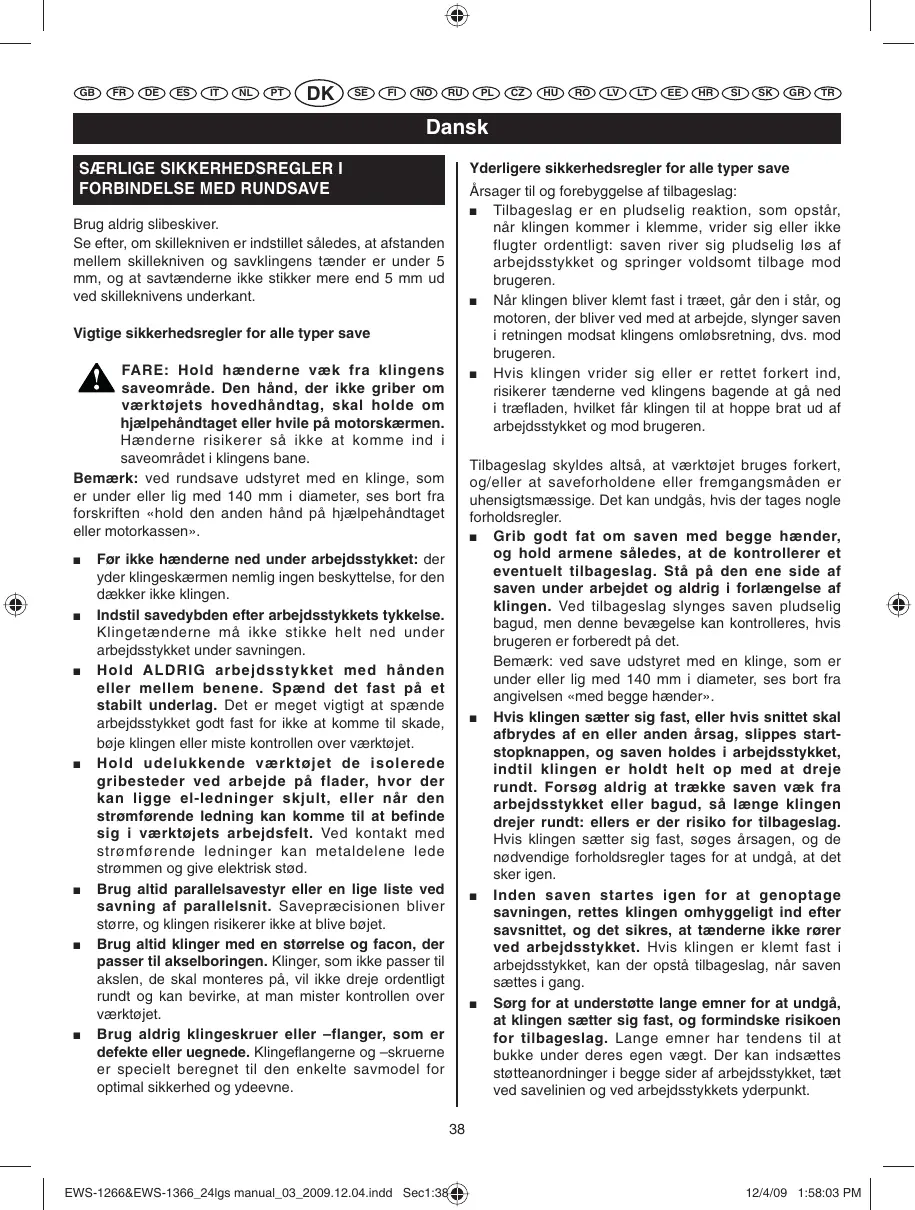

SÆRLIGE SIKKERHEDSREGLER I

Årsager til og forebyggelse af tilbageslag: Tilbageslag er en pludselig reaktion, som opstår, når klingen kommer i klemme, vrider sig eller ikke flugter ordentligt: saven river sig pludselig løs af arbejdsstykket og springer voldsomt tilbage mod brugeren. Når klingen bliver klemt fast i træet, går den i står, og motoren, der bliver ved med at arbejde, slynger saven i retningen modsat klingens omløbsretning, dvs. mod brugeren. Hvis klingen vrider sig eller er rettet forkert ind, risikerer tænderne ved klingens bagende at gå ned i træfladen, hvilket får klingen til at hoppe brat ud af arbejdsstykket og mod brugeren. Brug aldrig slibeskiver. Se efter, om skillekniven er indstillet således, at afstanden mellem skillekniven og savklingens tænder er under 5 mm, og at savtænderne ikke stikker mere end 5 mm ud ved skilleknivens underkant. Vigtige sikkerhedsregler for alle typer save FARE: Hold hænderne væk fra klingens saveområde. Den hånd, der ikke griber om værktøjets hovedhåndtag, skal holde om hjælpehåndtaget eller hvile på motorskærmen. Hænderne risikerer så ikke at komme ind i saveområdet i klingens bane. Bemærk: ved rundsave udstyret med en klinge, som er under eller lig med 140 mm i diameter, ses bort fra forskriften «hold den anden hånd på hjælpehåndtaget eller motorkassen».

Tilbageslag skyldes altså, at værktøjet bruges forkert, og/eller at saveforholdene eller fremgangsmåden er uhensigtsmæssige. Det kan undgås, hvis der tages nogle forholdsregler. Grib godt fat om saven med begge hænder, og hold armene således, at de kontrollerer et eventuelt tilbageslag. Stå på den ene side af saven under arbejdet og aldrig i forlængelse af klingen. Ved tilbageslag slynges saven pludselig bagud, men denne bevægelse kan kontrolleres, hvis brugeren er forberedt på det. Bemærk: ved save udstyret med en klinge, som er under eller lig med 140 mm i diameter, ses bort fra angivelsen «med begge hænder». Hvis klingen sætter sig fast, eller hvis snittet skal afbrydes af en eller anden årsag, slippes startstopknappen, og saven holdes i arbejdsstykket, indtil klingen er holdt helt op med at dreje rundt. Forsøg aldrig at trække saven væk fra arbejdsstykket eller bagud, så længe klingen drejer rundt: ellers er der risiko for tilbageslag. Hvis klingen sætter sig fast, søges årsagen, og de nødvendige forholdsregler tages for at undgå, at det sker igen. Inden saven startes igen for at genoptage savningen, rettes klingen omhyggeligt ind efter savsnittet, og det sikres, at tænderne ikke rører ved arbejdsstykket. Hvis klingen er klemt fast i arbejdsstykket, kan der opstå tilbageslag, når saven sættes i gang. Sørg for at understøtte lange emner for at undgå, at klingen sætter sig fast, og formindske risikoen for tilbageslag. Lange emner har tendens til at bukke under deres egen vægt. Der kan indsættes støtteanordninger i begge sider af arbejdsstykket, tæt ved savelinien og ved arbejdsstykkets yderpunkt. Før ikke hænderne ned under arbejdsstykket: der yder klingeskærmen nemlig ingen beskyttelse, for den dækker ikke klingen. Indstil savedybden efter arbejdsstykkets tykkelse. Klingetænderne må ikke stikke helt ned under arbejdsstykket under savningen. Hold ALDRIG arbejdsstykket med hånden eller mellem benene. Spænd det fast på et stabilt underlag. Det er meget vigtigt at spænde arbejdsstykket godt fast for ikke at komme til skade, bøje klingen eller miste kontrollen over værktøjet. Hold udelukkende værktøjet de isolerede gribesteder ved arbejde på flader, hvor der kan ligge el-ledninger skjult, eller når den strømførende ledning kan komme til at befinde sig i værktøjets arbejdsfelt. Ved kontakt med strømførende ledninger kan metaldelene lede strømmen og give elektrisk stød. Brug altid parallelsavestyr eller en lige liste ved savning af parallelsnit. Savepræcisionen bliver større, og klingen risikerer ikke at blive bøjet. Brug altid klinger med en størrelse og facon, der passer til akselboringen. Klinger, som ikke passer til akslen, de skal monteres på, vil ikke dreje ordentligt rundt og kan bevirke, at man mister kontrollen over værktøjet. Brug aldrig klingeskruer eller –flanger, som er defekte eller uegnede. Klingeflangerne og –skruerne er specielt beregnet til den enkelte savmodel for optimal sikkerhed og ydeevne.

Dansk Vær opmærksom på, at klingen bliver ved med at dreje rundt et stykke tid, efter motoren er standset.

Sikkerhedsregler i forbindelse med skillekniven Brug aldrig sløve eller beskadigede savklinger. Hvis klingen ikke er skarp, eller hvis den er monteret forkert, får den for stor friktionsmodstand i savsnittet, hvilket øger risikoen for, at den vrider sig og for, at saven springer tilbage. Inden snittet påbegyndes, kontrolleres at dybdeog hældningsindstillingsknapperne er spændt forsvarligt. Hvis klingens positionsindstillinger ændres under savningen, kan klingen sætte sig fast og saven springe tilbage. Vær særlig forsigtig ved nedstiksavning i vægge eller andre blændede flader. Klingen kan ramme skjulte elementer og forårsage tilbageslag.

Sikkerhedsregler i forbindelse med klingeskærmen

Inden brug kontrolleres, at den nederste klingeskærm dækker klingen rigtigt. Brug ikke saven, hvis den nederste klingeskærm ikke kan bevæges frit, og hvis den ikke lukker øjeblikkeligt om klingen. Fastgør eller hold aldrig den nederste klingeskærm i åben stilling. Hvis saven falder på gulvet, kan den nederste klingeskærm blive bøjet. Løft den nederste klingeskærm op ved hjælp af grebet, og se efter, om den kan bevæges uden besvær og ikke rører ved hverken klingen eller andre dele uanset savevinkel og –dybde. Bemærk: der kan være brugt et andet ord end «greb». Se efter, om den nederste klingeskærms fjeder er i god stand og virker efter hensigten. Hvis klingeskærmen eller fjederen ikke virker rigtigt, skal de repareres eller udskiftes, inden saven bruges. Den nederste klingeskærms bevægelse kan blive bremset af beskadigede dele, ophobet harpiks eller savsmuld. Klingeskærmen må kun bevæges med håndkraft til særlige opgaver som nedstiksavning og dobbeltsnit. Løft den nederste klingeskærm op ved hjælp af grebet. Så snart klingen går ned i arbejdsstykket, slippes den nederste klingeskærm. For alle andre typer snit går den nederste klingeskærm på plads af sig selv. Bemærk: der kan være brugt et andet ord end «greb». Se altid efter, om den nederste klingeskærm nu også dækker klingen, inden saven lægges på et arbejdsbord eller på gulvet. Hvis klingen ikke er dækket rigtigt, kan den dreje rund på grund af træghed og skære det, der befinder sig i dens bane. Brug en skillekniv, som passer til den anvendte type klinge. Skillekniven skal være tykkere end klingeskiven men tyndere end klingens fortanding. Brug skillekniven efter anvisningerne i denne vejledning. Hvis skillekniven ikke sidder eller flugter rigtigt, beskytter den ikke effektivt mod tilbageslag. Anvend altid skillekniven, undtagen ved nedstiksavning. Skillekniven kan være i vejen ved nedstiksavning og forårsage tilbageslag. Sæt skillekniven på igen, når nedstiksavningen er afsluttet. Skillekniven sidder rigtigt, når den er i berøring med arbejdsstykket. Skillekniven forebygger ikke tilbageslag ved korte snit. Brug ikke saven, hvis skillekniven er vredet skæv. Den skal bare gnide lidt mod den nederste klingeskærm for at forhindre den i at gå ned. BESKRIVELSE

4. Yderste klingeflange

5. Nederste klingeskærm

6. Greb for nederste klingeskærm

7. Øverste klingeskærm

16. Hældningsindstillingsgreb

25. Knap for belysningslampe

Dansk PRODUKTSPECIFIKATIONER(Brug udelukkende Strømforsyning Tilført effekt Tomgangshastighed Huldiameter Klingediameter Savekapacitet ved 0° ved 45° Hældningsskala EWS-1266 230V

3. Klingebolten og den yderste klingeflange (4) fjernes.

4. Den nederste klingeskærm (5) løftes helt op ved hjælp

af grebet (6) under den øverste klingeskærm (7). (Fig.

5. Derefter monteres klingen (8) op mod den inderste

klingeflange (9) på drivakslen. Til sidst sættes den yderste klingeflange på og klingebolten i. (Fig. 3 og 4)

6. Aksellåseknappen trykkes ind igen, og klingebolten

strammes med nøglen, som drejes mod højre, mens knappen stadig trykkes ind. (Fig. 5)

7. N å r k l i n g e b o l t e n e r s t r a m m e t , s l i p p e s

aksellåseknappen. SIKKERHEDSREGLER AFMONTERING Højst tilladt systemimpedans: - Zmax = 0,245 x Zref for model EWS-1266 - Zmax = 0,252 x Zref for model EWS-1366 I tvivlstilfælde kontaktes elektricitetsvæsnet for at fåbekræftet, at de anvendte AC-stikkontakters impedansikke overstiger ovennævnte værdier.

1. Mens aksellåseknappen trykkes ind, drejes klingebolten

rundt ved hjælp af servicenøglen, til akslen er låst fast.

2. Klingebolten løsnes med nøglen, som drejes mod

venstre, mens aksellåseknappen stadig trykkes ind.

3. Klingebolten og den yderste klingeflange fjernes.

4. Den nederste klingeskærm føres helt op under den

øverste klingeskærm, og klingen tages af. STANDARDTILBEHØR INDSTILLING AF SKILLEKNIV (FIG. 6) Klinge, parallelstyr, servicenøgle ANVENDELSESOMRÅDER ADVARSEL! Brug ikke savklinger med tykkere klingeskive eller mindre tænder end skilleknivens tykkelse. Træsavning.

1. Se efter om skillekniven er indstillet således (Fig. 6),

at: A. afstanden mellem skillekniven (11) og savklingens tænder er under 5 mm, B. savtænderne ikke stikker mere end 5 mm ud ved skilleknivens underkant.

2. Skillekniven skal altid anvendes undtagen ved

nedstiksavning midt i arbejdsstykket. STØJAFGIVELSE Støjen (eller lydtryksniveauet) på arbejdsstedet kan overstige 85 dB. Hvis det er tilfældet, bør brugeren tage sine forholdsregler i form af lydisolering og høreværn. MONTERING T R Æ K S T I K K E T U D A F S T I K K O N TA K T E N ,

først løsnes. (Fig. 7A)

2. Bundpladen (13) forskydes til den ønskede dybde

ved hjælp af dybdeindstillingsarmen (21), og grebet strammes igen. (Fig. 7B)

3. Savedybden (14) kan bestemmes ved hjælp

af dybdeskalaen (15) eller ved måling af det klingestykke, der rager ud under bundpladen. (Fig. 8 og 9)

1. M e n s a k s e l l å s e k n a p p e n ( 1 ) t r y k k e s i n d ,

drejes klingebolten (2) rundt ved hjælp af servicenøglen (3), til akslen er låst fast. (Fig. 2)

2. Klingebolten løsnes med nøglen, som drejes mod

venstre, mens aksellåseknappen trykkes ind. (Fig.

1. Savevinklen kan indstilles på alle positioner mellem

0° og 45°. (Fig. 10A)

2. Hældningsindstillingsgrebet (16) foran på værktøjet

løsnes, og bundpladen sættes i den ønskede vinkel ved hjælp af hældningsskalaen (17). (Fig. 10B)

3. Efter vinklen er indstillet, strammes hældningsindstillingsgrebet godt igen.

ADVARSEL Kig aldrig direkte ind i laserstrålen, og tænd aldrig for laseren, når saven ikke er i brug. Hvis denne regel ikke overholdes, kan man komme alvorligt til skade. Laserstyret leveres færdigmonteret og justeret fra fabrikken. Bemærk: lav en prøve på et stykke affaldstræ for at se, om laseren er rettet rigtigt ind. Ellers indstilles laseren. START-STOPKNAP (FIG. 11)

Start-stopknappen (18) trykkes ind eller slippes for at starte eller standse værktøjet. For at forhindre utilsigtet igangsætning virker start-stopknappen kun, når sikringsknappen (19) er trykket ind. Sikringsknappen trykkes ind med tommelfingeren, og start-stopknappen trykkes ind med en af de andre fingre. Det er ikke nødvendigt at holde sikringsknappen indtrykket, når der først er trykket på startstopknappen.

Tegn styrelinien tydeligt op på arbejdsstykket. Indstil savedybden og –vinklen efter det ønskede snit. Tænd for laserstyret. Bemærk: før ikke klingen ind i arbejdsstykket, før saven er kommet op på fuld hastighed.

Før langsomt klingen ned i arbejdsstykket. Bemærk: hold øje med, om laserstyret nu også følger styrelinien tegnet på arbejdsstykket, for at få et nøjagtigt snit. ANVENDELSE (FIG. 12)

FARE! H O L D H Æ N D E R N E I G O D A F S TA N D FRA SAVEOMRÅDET, NÅR VÆRKTØJET ARBEJDER. SØRG FOR AT HOLDE DEN STRØMFØRENDE LEDNING VÆK FRA SAVEOMRÅDET, OG FØR DEN SÅLEDES, AT DEN IKKE KAN KOMME TIL AT HÆNGE FAST I EMNET UNDER ARBEJDET. Vent til klingen står helt stille, når snittet er afsluttet, inden laserstyret slukkes. BELYSNINGSLAMPER (UDELUKKENDE MODEL EWS-1366) (FIG. 15) Saven er udstyret med to lamper (26), som belyser arbejdsstykket mørke steder og gør det lettere at følge savelinien. Under savningen trykkes og føres saven fast og jævnt frem (PRES IKKE) for at få et ensartet snit. Savehastigheden skal afpasses efter emnet. (Sav langsomt i hårde emner). Se hyppigt klingen efter, og skift eller slib den, hvis den er sløv for at undgå overbelastning af motoren. INDSTILLING AF LASERSTYR (FIG. 16) Laserens vinkel indstilles på følgende måde: Drej skruen mod højre for at rette laserstrålen mod højre. Drej skruen mod venstre for at rette laserstrålen mod venstre. SAVNING (FIG. 13 A, B) Laserens position indstilles på følgende måde: Drej den anden skrue mod venstre for at flytte strålen til højre. Drej den anden skrue mod højre for at flytte strålen til venstre. Når der saves lodret med klingen, anvendes styremærkets punkt "A" på bundpladen (20), og saven føres efter en styrelinie, som er tegnet op med blyant. Ved savning i 45° vinkel anvendes punkt "B". Dette styremærke viser tilnærmelsesvis savelinien. Lav en saveprøve i affaldstræ for at bestemme den faktiske savelinie. VEDLIGEHOLDELSE Efter brug skal værktøjet ses efter. Det anbefales at aflevere værktøjet mindst en gang om året på et autoriseret Ryobi serviceværksted for grundig smøring og rensning. PAS PÅ! Ved anvendelse af parallelstyr skal styret kun lige netop røre ved emnekanten. Pres ikke værktøjet.

..........................................................Dobbelt isolering Værktøjet har en kontrollampe for strømtilslutning (22), som tænder, når værktøjets stik er sat i stikkontakten. Kontrollampen viser brugeren, at der er strøm på værktøjet, og at det vil starte, når der trykkes på startstopknappen. ...............................Læs brugervejledningen igennem ..................................Råmaterialerne skal genvindes og ikke bortkastes med almindeligt affald. Af hensyn til miljøet skal værktøj, tilbehør og emballage sorteres. MILJØBESKYTTELSE Råmaterialerne skal genvindes og ikke bortkastes med almindeligt affald. Af hensyn til miljøet skal værktøj, tilbehør og emballage sorteres.

3. Ta ut bladskruen og den ytre bladskiven (4). (Fig. 2)

3. Ta ut bladskruen og den ytre bladskiven.

Der er reklamationsret på dette Ryobi produkt for fabrikationsfejl og defekte dele i fireogtyve (24) måneder fra gyldighedsdatoen på originalfakturaen udstedt af forhandleren til slutbrugeren. Skader opstået på grund af almindeligt slid, unormal eller ikke tilladt anvendelse, forkert vedligeholdelse eller overbelastning er ikke dækket af denne reklamationsret, det samme gælder tilbehør som batterier, pærer, klinger, indsatser, poser osv. I tilfælde af driftsfejl i garantiperioden skal produktet afleveres IKKE DEMONTERET med købebevis til forhandleren eller nærmeste autoriserede Ryobi serviceværksted. De lovbestemte rettigheder i forbindelse med defekte produkter forringes ikke af denne reklamationsret. 12/4/09 1:58:36 PM

ADVARSEL Det angivne niveau for vibrationsemission på denne oplysningsside er blevet målt iht. en standardtest ifølge EN60745 og kan bruges til at sammenligne værktøjer indbyrdes. Det kan bruges til en foreløbig eksponeringsvurdering. Det opgivne niveau for vibrationsemission gælder, når værktøjet bruges til sit hovedformål. Men hvis værktøjet bruges til andre formål, med forskelligt eller med dårligt vedligeholdt ekstraudstyr, kan vibrationsemissionen variere. Dette kan medføre en betragtelig stigning i eksponeringsniveauet set over hele arbejdsperioden. Et skøn over niveauet for vibrationseksponering bør også tage højde for de perioder, hvor værktøjet er slukket, eller hvor det er tændt uden faktisk at være i brug. Dette kan medføre en betragtelig reduktion i eksponeringsniveauet set over hele arbejdsperioden. Træf ekstra sikkerhedsforanstaltninger til beskyttelse af operatøren mod virkningerne fra vibrationen som fx: vedligeholde værktøj og ekstraudstyr, holde hænderne varme, organisere arbejdsmønstre. 12/10/09 9:43:27 AM
