MANUAL DE UTILIZARE EWS-1266 RYOBI

Română defecte sau neadaptate. Flanşele şi şuruburile de lamă au fost concepute special pentru modelul de ferăstrău, pentru o siguranţă şi o performanţă optime.

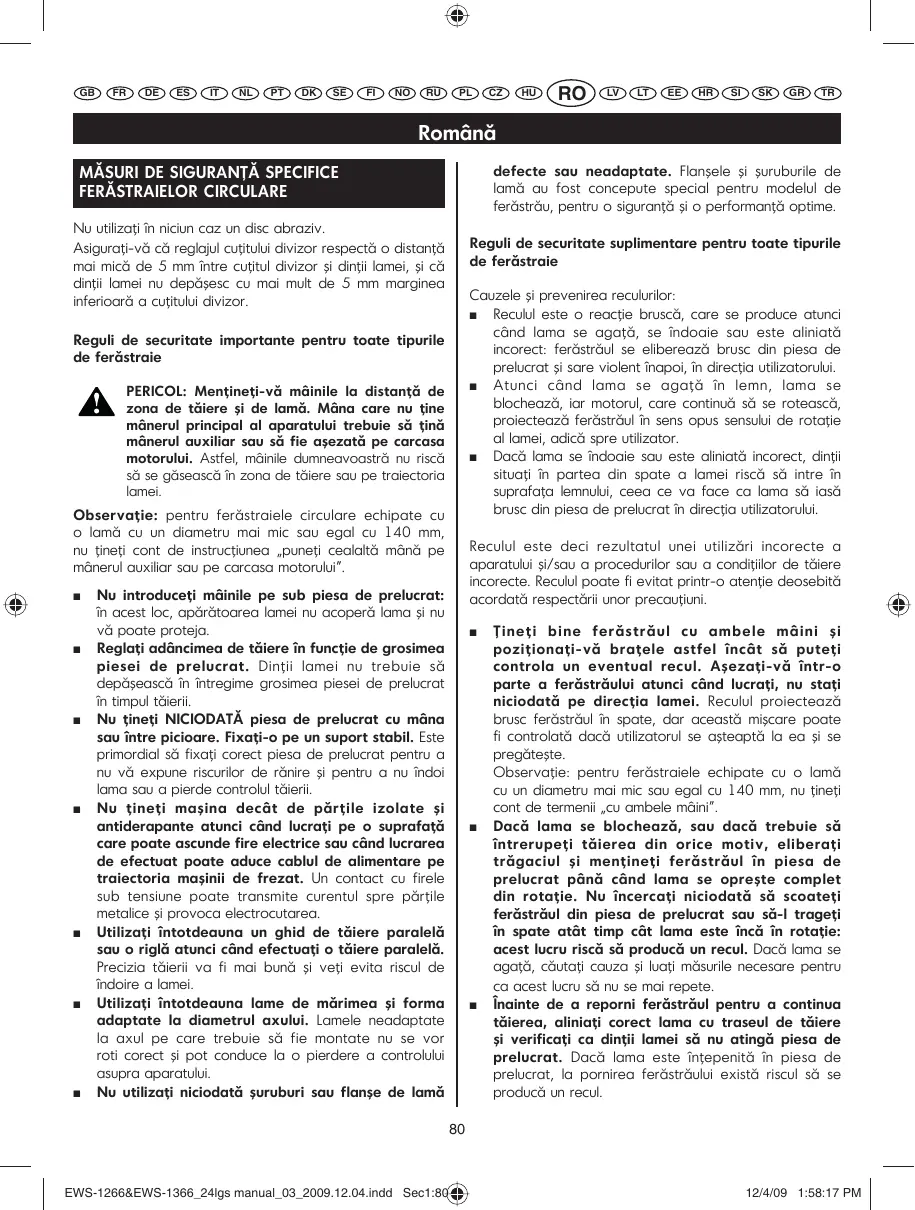

MĂSURI DE SIGURANŢĂ SPECIFICE

Nu utilizaţi în niciun caz un disc abraziv. Asiguraţi-vă că reglajul cuţitului divizor respectă o distanţă mai mică de 5 mm între cuţitul divizor şi dinţii lamei, şi că dinţii lamei nu depăşesc cu mai mult de 5 mm marginea inferioară a cuţitului divizor. Reguli de securitate suplimentare pentru toate tipurile de ferăstraie Cauzele şi prevenirea reculurilor: Reculul este o reacţie bruscă, care se produce atunci când lama se agaţă, se îndoaie sau este aliniată incorect: ferăstrăul se eliberează brusc din piesa de prelucrat şi sare violent înapoi, în direcţia utilizatorului. Atunci când lama se agaţă în lemn, lama se blochează, iar motorul, care continuă să se rotească, proiectează ferăstrăul în sens opus sensului de rotaţie al lamei, adică spre utilizator. Dacă lama se îndoaie sau este aliniată incorect, dinţii situaţi în partea din spate a lamei riscă să intre în suprafaţa lemnului, ceea ce va face ca lama să iasă brusc din piesa de prelucrat în direcţia utilizatorului.

Reguli de securitate importante pentru toate tipurile de ferăstraie PERICOL: Menţineţi-vă mâinile la distanţă de zona de tăiere şi de lamă. Mâna care nu ţine mânerul principal al aparatului trebuie să ţină mânerul auxiliar sau să fie aşezată pe carcasa motorului. Astfel, mâinile dumneavoastră nu riscă să se găsească în zona de tăiere sau pe traiectoria lamei. Observaţie: pentru ferăstraiele circulare echipate cu o lamă cu un diametru mai mic sau egal cu 140 mm, nu ţineţi cont de instrucţiunea „puneţi cealaltă mână pe mânerul auxiliar sau pe carcasa motorului”.

Reculul este deci rezultatul unei utilizări incorecte a aparatului şi/sau a procedurilor sau a condiţiilor de tăiere incorecte. Reculul poate fi evitat printr-o atenţie deosebită acordată respectării unor precauţiuni. Nu introduceţi mâinile pe sub piesa de prelucrat: în acest loc, apărătoarea lamei nu acoperă lama şi nu vă poate proteja. Reglaţi adâncimea de tăiere în funcţie de grosimea piesei de prelucrat. Dinţii lamei nu trebuie să depăşească în întregime grosimea piesei de prelucrat în timpul tăierii. Nu ţineţi NICIODATĂ piesa de prelucrat cu mâna sau între picioare. Fixaţi-o pe un suport stabil. Este primordial să fixaţi corect piesa de prelucrat pentru a nu vă expune riscurilor de rănire şi pentru a nu îndoi lama sau a pierde controlul tăierii. Nu ţineţi maşina decât de părţile izolate şi antiderapante atunci când lucraţi pe o suprafaţă care poate ascunde fire electrice sau când lucrarea de efectuat poate aduce cablul de alimentare pe traiectoria maşinii de frezat. Un contact cu firele sub tensiune poate transmite curentul spre părţile metalice şi provoca electrocutarea. Utilizaţi întotdeauna un ghid de tăiere paralelă sau o riglă atunci când efectuaţi o tăiere paralelă. Precizia tăierii va fi mai bună şi veţi evita riscul de îndoire a lamei. Utilizaţi întotdeauna lame de mărimea şi forma adaptate la diametrul axului. Lamele neadaptate la axul pe care trebuie să fie montate nu se vor roti corect şi pot conduce la o pierdere a controlului asupra aparatului. Nu utilizaţi niciodată şuruburi sau flanşe de lamă

Ţineţi bine ferăstrăul cu ambele mâini şi poziţionaţi-vă braţele astfel încât să puteţi controla un eventual recul. Aşezaţi-vă într-o parte a ferăstrăului atunci când lucraţi, nu staţi niciodată pe direcţia lamei. Reculul proiectează brusc ferăstrăul în spate, dar această mişcare poate fi controlată dacă utilizatorul se aşteaptă la ea şi se pregăteşte. Observaţie: pentru ferăstraiele echipate cu o lamă cu un diametru mai mic sau egal cu 140 mm, nu ţineţi cont de termenii „cu ambele mâini”. Dacă lama se blochează, sau dacă trebuie să întrerupeţi tăierea din orice motiv, eliberaţi trăgaciul şi menţineţi ferăstrăul în piesa de prelucrat până când lama se opreşte complet din rotaţie. Nu încercaţi niciodată să scoateţi ferăstrăul din piesa de prelucrat sau să-l trageţi în spate atât timp cât lama este încă în rotaţie: acest lucru riscă să producă un recul. Dacă lama se agaţă, căutaţi cauza şi luaţi măsurile necesare pentru ca acest lucru să nu se mai repete. Înainte de a reporni ferăstrăul pentru a continua tăierea, aliniaţi corect lama cu traseul de tăiere şi verificaţi ca dinţii lamei să nu atingă piesa de prelucrat. Dacă lama este înţepenită în piesa de prelucrat, la pornirea ferăstrăului există riscul să se producă un recul.

Aveţi grijă să susţineţi piesele de prelucrat lungi pentru a evita ca lama să se agaţe şi pentru a limita astfel riscurile de reculuri. Piesele de prelucrat lungi au tendinţa să se îndoaie sub propria lor greutate. Puteţi aşeza suporturi pe ambele părţi ale piesei de prelucrat, aproape de linia de tăiere şi la nivelul capetelor piesei. Nu utilizaţi lame tocite sau deteriorate. Lamele care nu sunt ascuţite sau sunt montate necorespunzător vor produce un traseu de tăiere care va duce la o frecare excesivă a lamei şi deci la riscuri mai mari de îndoire sau de recul. Înainte de a începe o tăiere, verificaţi dacă butoanele de reglare a adâncimii şi a înclinării sunt blocate corect. Dacă reglările poziţiei lamei se modifică în timpul tăierii, lama riscă să se agaţe şi se poate produce un recul. Fiţi deosebit de prudent atunci când efectuaţi tăieri în interiorul materialului în pereţi sau în alte suprafeţe oarbe. Lama ar putea lovi elemente ascunse, ceea ce ar provoca un recul.

Reguli de securitate legate de cuţitul divizor

Reguli de securitate legate de apărătoarea lamei

cu ajutorul mânerului. Apoi, de îndată ce lama intră în piesa de prelucrat, eliberaţi apărătoarea inferioară a lamei. Pentru toate celelalte tipuri de tăieri, apărătoarea inferioară a lamei se aşează automat în poziţie. Observaţie: este posibilă utilizarea unui alt termen decât „mâner”. Verificaţi întotdeauna ca apărătoarea inferioară a lamei să acopere bine lama, înainte de a aşeza ferăstrăul pe un banc de lucru sau pe sol. Dacă lama nu este acoperită corect, ea se poate să se rotească din inerţie şi să taie ce se găseşte pe traiectoria ei. Reţineţi că lama continuă să se rotească pentru un anumit timp după oprirea motorului. Înainte de fiecare utilizare, verificaţi dacă apărătoarea inferioară a lamei acoperă corect lama. Nu utilizaţi ferăstrăul dacă apărătoarea inferioară a lamei nu poate fi acţionată liber şi dacă nu se rabate instantaneu peste lamă. Nu fixaţi şi nu prindeţi niciodată apărătoarea inferioară a lamei în poziţie deschisă. Dacă ferăstrăul ar cădea din greşeală, apărătoarea inferioară a lamei s-ar putea îndoi. Ridicaţi apărătoarea inferioară a lamei cu ajutorul manetei şi asiguraţi-vă că aceasta poate fi manipulată fără dificultate şi că nu atinge nici lama, nici o altă piesă, indiferent de unghiul şi de adâncimea de tăiere alese. Observaţie: este posibilă utilizarea unui alt termen decât „mâner”. Asiguraţi-vă că resortul apărătorii inferioare a lamei este în stare bună şi funcţionează corect. Dacă apărătoarea lamei sau resortul nu funcţionează corect, duceţi-le la reparat sau la înlocuit înainte de a utiliza ferăstrăul. Mişcarea apărătorii inferioare a lamei poate fi frânată de piese deteriorate, de o depunere de răşină sau de o acumulare de rumeguş. Apărătoarea lamei nu trebuie acţionată manual în poziţie decât pentru tăierile particulare, cum ar fi tăierile în interiorul materialului sau tăierile duble. Ridicaţi apărătoarea inferioară a lamei

Utilizaţi un cuţit divizor adecvat tipului de lamă folosit. Cuţitul divizor trebuie să fie mai gros decât corpul lamei, dar mai fin decât dantura lamei. Utilizaţi cuţitul divizor respectând instrucţiunile din acest manual. Dacă cuţitul divizor nu este poziţionat sau aliniat corect, el nu va permite prevenirea eficientă a reculurilor. Utilizaţi întotdeauna cuţitul divizor, cu excepţia cazurilor când efectuaţi tăieri în interiorul materialului. Cuţitul divizor poate constitui un obstacol în timpul unei tăieri în interiorul materialului şi poate provoca un recul. Remontaţi cuţitul divizor după ce aţi efectuat o tăiere în interiorul materialului. Cuţitul divizor este aşezat corect atunci când este în contact cu piesa de prelucrat. Cuţitul divizor nu permite evitarea reculurilor în timpul tăierilor scurte. Nu utilizaţi ferăstrăul dacă cuţitul divizor este îndoit. Este suficient ca acesta să se frece uşor de apărătoarea inferioară a lamei pentru a împiedica coborârea apărătorii. DESCRIERE

1. Buton De Blocare A Axului

2. Şurub de lamă (hexagonal)

4. Flanşa exterioară a lamei

5. Protecţia inferioară a lamei

6. Levier Al Protecţiei Inferioare A Lamei

7. Protecţia superioară a lamei

9. Flanşa interioară a lamei

10. Gură de evacuare a prafului

12. Buton de blocare a adâncimii de tăiere

14. Adâncime de tăiere

15. Scală de adâncime

16. Buton De Reglaj Al Înclinării

17. Scală de înclinare

18. Buton de pornire

19. Buton de siguranţă

20. Crestătură de ghidaj

21. Şurub de reglaj al adâncimii de tăiere

22. Led indicator al tensiunii de alimentare

23. Întrerupător al ghidului laser

25. Întrerupător al indicatorului luminos

1. Apăsând pe butonul de blocare a axului (1),

învârtiţi şurubul lamei (2) cu cheia de serviciu (3) până ce axul se blochează. (Fig. 2)

2. Slăbiţi şurubul lamei deşurubând spre stânga. (Fig.

3. Scoateţi şurubul hexagonal şi flanşa exterioară

a lamei (4). (Fig. 2)

4. Ridicaţi complet protecţia inferioară a lamei (5) cu

ajutorul levierului său (6) sub protecţia superioară a lamei (7). (Fig. 3)

5. Apoi instalaţi lama (8) contra flanşei interioare

a lamei (9) situată pe axul motor. Montaţi apoi flanşa exterioară şi şurubul lamei. (Fig. 3 şi 4)

6. Apăsaţi din nou pe butonul de blocare a axului,

strângeţi şurubul lamei spre dreapta ţinând apăsat butonul de blocare. (Fig. 5)

7. Odată ce şurubul lamei a fost bine strâns, lăsaţi liber

butonul de blocare a axului şi verificaţi că lama se învârte uşor. CARACTERISTICILE PRODUSULUI Tensiune de alimentare Putere absorbită Viteză în gol Alezaj Diametrul lamei Capacitate de tăiere la 0° la 45° Scală de înclinare EWS-1266 EWS-1366 230V 110V/230V

1. Apăsând pe butonul de blocare a axului, învârtiţi

şurubul lamei cu cheia de serviciu până ce axul se blochează.

2. Slăbiţi şurubul lamei deşurubând spre stânga.

3. Scoateţi şurubul hexagonal şi flanşa exterioară a

4. Ridicaţi complet protecţia inferioară a lamei cu ajutorul

levierului său sub protecţia superioară a lamei şi apoi scoateţi lama. Impedanţa maximă admisă pentru reţeaua electrică este de: - Zmax = 0,245 x Zref pentru modelul EWS-1266 - Zmax = 0,252 x Zref pentru modelele EWS-1366 Dacă aveţi dubii, adresaţi-vă distribuitorului de energie electrică pentru a vă asigura că impedanţa prizelor de curent alternativ (CA) nu depăşesc valorile indicate mai sus. ACCESORII STANDARD Lamă, ghid paralel, cheie de serviciu. REGLAJUL CUŢITULUI DIVIZOR (FIG. 6) APLICAŢII AVERTISMENT! Nu utilizaţi lame de fierăstrău al căror corp este mai gros sau dantura mai îngustă decât grosimea cuţitului divizor. Tăiere în lemn.

1. Asiguraţi-vă că cuţitul divizor este reglat în aşa fel

încât (Fig. 6): A. distanţa între cuţitul divizor (11) şi dantura lamei să fie mai mică de 5 mm. Zgomotul (sau nivelul de presiune acustică) la locul de muncă poate depăşi 85 dB. În acest caz, utilizatorul trebuie să aplice măsuri de izolare acustică şi de protecţie a auzului.

Română REGLAJUL CUŢITULUI DIVIZOR (FIG. 6) a evita supraîncărcarea motorului. PENTRU A TĂIA (FIG. 13 A, 13B) B. dantura să nu depăşească de mai mult de 5 mm bordul inferior al cuţitului divizor.

2. Cuţitul divizor trebuie utilizat întotdeauna cu excepţia

tăierii directe în centrul piesei de prelucrat. Când tăiaţi cu lama verticală, utilizaţi ca ghidaj punctul "A" de crestătură de pe talpă (20) şi urmăriţi linia de ghidaj pe care aţi trasat-o mai înainte cu creionul. Dacă tăiaţi la 45°, utilizaţi crestătura "B". Această crestătură de ghidaj indică aproximativ linia de tăiere. Efectuaţi a tăiere de probă într-un rest de lemn pentru a determina adevărata linie de tăiere. REGLAJUL ADÂNCIMII DE TĂIERE (FIG. 7A, B, 8, 9)

1. Pentru reglajul adâncimii de tăiere, slăbiţi şurubul

de blocare a adâncimii de tăiere (12). (Fig. 7A)

2. Faceţi să alunece talpa (13) cu ajutorul manetei

de reglaj al adâncimii de tăiere (21) la adâncinea dorită şi strângeţi bine şurubul de blocare. (Fig. 7B)

3. Adâncimea de tăiere (14) se poate citi pe scala de

adâncime (15) sau măsurând distanţa cu care lama depăşeşte talpa. (Fig. 8 şi 9) ATENŢIONARE! Când utilizaţi un ghid paralel, acesta trebuie să atingă lejer marginea piesei. Nu forţaţi. ÎNTREŢINERE După utilizare, asiguraţi-vă vizual că maşina este în bună stare de funcţionare. Este recomandat să aduceţi utilajul o dată pe an la un Centru Service Agreat Ryobi pentru ungere şi curăţare completă. REGLAJUL UNGHIULUI DE TĂIERE (FIG. 10A, B)

1. Unghiul de tăiere poate fi reglat în orice poziţie între 0°

până la 45°. (Fig. 10A)

2. Slăbiţi şurubul de reglaj al înclinării (16) situat în faţa

maşinii şi poziţionaţi talpa la unghiul dorit citind pe scala de înclinare (17). (Fig. 10B)

3. După ce aţi reglat unghiul, aveţi grijă să strângeţi bine

şurubul de reglaj al înclinării. NU EFECTUAŢI NICI UN REGLAJ CÂND MOTORUL ESTE ÎN MIŞCARE. AVEŢI GRIJĂ SĂ DEBRANŞAŢI CORDONUL DE ALIMENTARE ÎNAINTE DE A SCHIMBA ACCESORII SAU PIESE DE UZURĂ (LAME, ETC.), ÎNAINTE DE A UNGE SAU DE A MANIPULA UTILAJUL.

ASIGURAŢI-VĂ CĂ MÂNERELE

(FĂRĂ ULEI SAU GRĂSIME). TRĂGACI (FIG. 11) Pentru a porni sau opri utilajul, apăsaţi sau relaxaţi trăgaciul (18). Pentru a evita pornirea involuntară a maşinii, trăgaciul nu funcţionează decţt atunci când butonul de siguranţă (19) este apăsat. Butonul de siguranţă se apasă cu degetul mare ceea ce permite utilizarea celorlalte degete pentru a apăsa pe trăgaci. Nu este necesar să continuaţi să apăsaţi pe butonul de siguranţă odată ce maşina a pornit. SUNT CURATE AVERTISMENT! Pentru mai multă siguranţă şi fiabilitate, toate reparaţiile trebuie efectuate de către un Centru Service Agreat Ryobi.

UTILIZAREA GHIDULUI LASER (EXCLUSIV LA

MODELUL EWS-1366) (FIG. 14) UTILIZARE (FIG. 12) AVERTISMENT Nu priviţi direct raza laser şi nu puneţi niciodată în funcţiune laserul, atunci când nu utilizaţi ferăstrăul. Nerespectarea acestei măsuri poate provoca răniri corporale grave. Ghidul laser se livrează montat şi aliniat din fabricaţie. PERICOL! ŢINEŢI MÂINILE DEPARTE DE ZONA DE TĂIERE ŞI DE LAMĂ. ŢINEŢI CABLUL DE ALIMENTARE DEPARTE DE ZONA DE TĂIERE ŞI ARANJAŢI-L ÎN AŞA FEL ÎNCÂT SĂ NU SE PRINDĂ ÎN PIESA DE PRELUCRAT ÎN TIMPUL TĂIERI. Remarcă: faceţi o încercare pe un rebut pentru a verifica alinierea laserului. Reglaţi laserul, după caz. În timp ce tăiaţi, apăsaţi şi împingeţi ferm şi regulat pe fierăstrău (NU FORŢAŢI) pentru a obţine o tăiere uniformă. Viteza de tăiere trebuie adaptată în funcţie de piesă. (Tăiaţi lent dacă piesa este tare.) Verificaţi frecvent lama şi schimbaţi-o sau ascuţiţi-o dacă este tocită, pentru

Trasaţi linia de ghidaj bine vizibilă pe piesa de lucrat. Reglaţi profunzimea şi unghiul de tăiere în funcţie de tăietura dorită.

Reciclaţi materiile prime în loc să le aruncaţi la gunoi, împreună cu deşeurile menajere. Pentru a proteja mediul înconjurător, aparatul, accesoriile acestuia şi ambalajele trebuie triate. Porniţi ghidul laser. Remarcă: nu introduceţi lama în piesa de prelucrat până când motorul nu şi-a atins viteza maximă.

Introduceţi încet lama în piesa de prelucrat. Remarcă: asiguraţi-vă că ghidul laser urmăreşte corect linia de ghidaj trasată pe piesa de prelucrat pentru a obţine o tăiere exactă.

SIMBOLURI Simbolurile următoare pot figura pe aparatul dumneavoastră sau în acest manual de utilizare. Asiguraţi-vă că le cunoaşteţi semnificaţia înainte de a utiliza aparatul. După terminarea tăierii, aşteptaţi ca lama să se oprească complet din rotaţie, înainte de a opri ghidul laser. V...........................................................................................Volţi Hz........................................................................................Herţi ....................................................................Curent alternativ W..................................................................................Waţi no.................................................................................Viteză în gol min-1........................Număr de rotaţii sau de mişcări pe minut

INDICATORI LUMINOŞI (EXCLUSIV LA

MODELUL EWS-1366) (FIG. 15) Ferăstrăul este echipat cu două indicatoare luminoase (26), care luminează piesa de prelucrat în zonele umbrite şi vă ajută să urmăriţi linia de tăiere. ...........................Capacitate maximă de tăiere în lemn REGLAREA GHIDULUI LASER (FIG. 16) Urmaţi instrucţiunile de mai jos pentru a regla unghiul laserului: Rotiţi şurubul spre dreapta pentru a orienta fasciculul laser spre dreapta. Rotiţi şurubul spre stânga pentru a orienta fasciculul laser spre stânga. ..................................................................Dublă izolare ...............................................Citiţi manualul de utilizare .............................Reciclaţi materiile prime în loc să le aruncaţi la gunoi, împreună cu deşeurile menajere. Pentru a proteja mediul înconjurător, aparatul, accesoriile acestuia şi ambalajele trebuie triate. Urmaţi instrucţiunile de mai jos pentru a regla poziţia laserului: Rotiţi celălalt şurub spre stânga pentru a deplasa fasciculul la stânga. Rotiţi celălalt şurub spre dreapta pentru a deplasa fasciculul la dreapta.

MARTOR INDICATOR AL TENSIUNII DE

ALIMENTARE Maşina este echipată cu un martor indicator al tensiunii de alimentare (22) care se aprinde atunci când maşina este conectată la priză. Acest martor indicator vă atrage atenţia asupra faptului că maşina este conectată la priză şi că va porni imediat ce apăsaţi pe întrerupător.

Acest produs Ryobi este garantat în cazul viciilor de fabricaţie şi pieselor cu defecte pentru o durată de douăzecişipatru (24) de luni, începând cu data facturii originale emisă de către comerciant utilizatorului final. Deteriorările provocate prin uzură normală, printr-o utilizare sau întreţinere anormală sau neautorizată, sau prin forţarea utilajului sunt excluse din prezenta garanţie acestea aplicându-se şi accesoriilor ca baterii, becuri, lame, capete, saci, etc. În caz de funcţionare defectuoasă în perioada de garanţie, vă rugăm să trimiteţi produsul NEDEMONTAT împreună cu factura de cumpărare furnizorului dumneavoastră sau la Centrul Service Agreat Ryobi cel mai apropiat de dumneavoastră. Drepturile dumneavoastră legale privind produsele defectuoase nu sunt alterate prin prezenta garanţie. 12/4/09 1:58:36 PM

AVERTISMENT Nivelul emisiilor de vibraţii prezentat în cadrul acestei fişe cu informaţii a fost măsurat în conformitate cu un test standardizat furnizat în EN60745 şi poate fi folosit la a compara o unealtă cu o alta. Poate fi folosit la o evaluare preliminară a expunerii. Nivelul declarat al emisiilor de vibraţii reprezintă aplicaţiile principale ale uneltei. Cu toate acestea, în cazul în care unealta este utilizată pentru aplicaţii diferite, cu accesorii diferite sau întreţinute necorespunzător, emisiile de vibraţii pot diferi. Acestea pot creşte semnificativ nivelul de expunere pe întreaga perioadă de lucru. O estimare a nivelului de expunere la vibraţii trebuie, de asemenea, să ţină cont de dăţile în care unealta este oprită sau de dăţile în care aceasta funcţionează fără a efectua propriu-zis sarcina de lucru. Acestea pot reduce semnificativ nivelul de expunere pe întreaga perioadă de lucru. Identificaţi măsuri de siguranţă suplimentare pentru a proteja operatorul de efectele vibraţiilor, precum: întreţinerea uneltei şi a accesoriilor, păstrarea mâinilor calde, organizarea de modele de lucru. 12/4/09 1:58:36 PM

Declarăm pe propria răspundere că acest produs este conform cu normele sau documentele normative următoare: 98/37/EC (până la data de 28 decembrie 2009), 2006/42/EC (de la data de 29 decembrie 2009), 2006/95/EC, 2004/108/EC, EN55014-1; EN55014-2; EN61000-3-2; EN61000-3-3; EN60745-1; EN60745-2-5; EN50366
