GEBRUIKSAANWIJZING EWS-1266 RYOBI

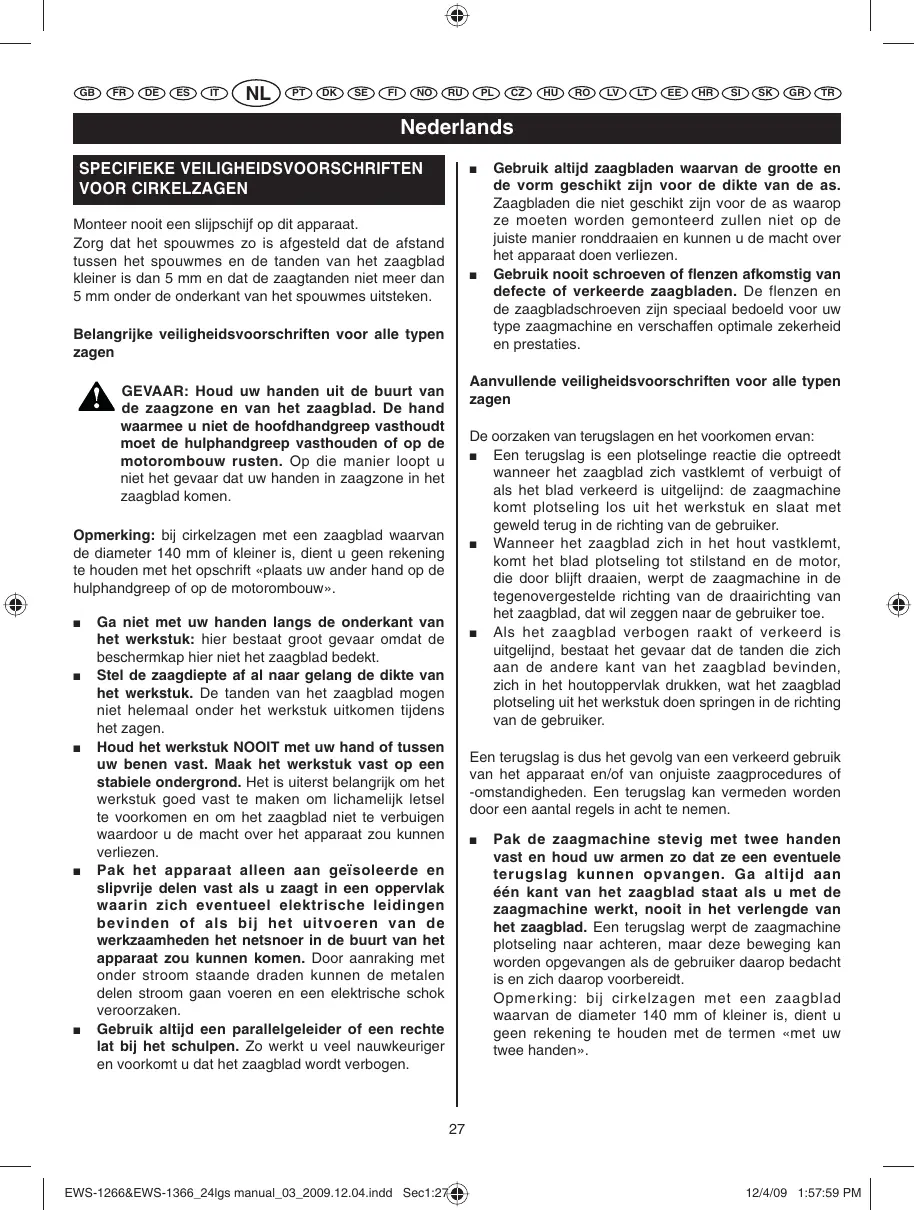

Monteer nooit een slijpschijf op dit apparaat. Zorg dat het spouwmes zo is afgesteld dat de afstand tussen het spouwmes en de tanden van het zaagblad kleiner is dan 5 mm en dat de zaagtanden niet meer dan 5 mm onder de onderkant van het spouwmes uitsteken.

Belangrijke veiligheidsvoorschriften voor alle typen zagen Aanvullende veiligheidsvoorschriften voor alle typen zagen GEVAAR: Houd uw handen uit de buurt van de zaagzone en van het zaagblad. De hand waarmee u niet de hoofdhandgreep vasthoudt moet de hulphandgreep vasthouden of op de motorombouw rusten. Op die manier loopt u niet het gevaar dat uw handen in zaagzone in het zaagblad komen. De oorzaken van terugslagen en het voorkomen ervan: Een terugslag is een plotselinge reactie die optreedt wanneer het zaagblad zich vastklemt of verbuigt of als het blad verkeerd is uitgelijnd: de zaagmachine komt plotseling los uit het werkstuk en slaat met geweld terug in de richting van de gebruiker. Wanneer het zaagblad zich in het hout vastklemt, komt het blad plotseling tot stilstand en de motor, die door blijft draaien, werpt de zaagmachine in de tegenovergestelde richting van de draairichting van het zaagblad, dat wil zeggen naar de gebruiker toe. Als het zaagblad verbogen raakt of verkeerd is uitgelijnd, bestaat het gevaar dat de tanden die zich aan de andere kant van het zaagblad bevinden, zich in het houtoppervlak drukken, wat het zaagblad plotseling uit het werkstuk doen springen in de richting van de gebruiker. Opmerking: bij cirkelzagen met een zaagblad waarvan de diameter 140 mm of kleiner is, dient u geen rekening te houden met het opschrift «plaats uw ander hand op de hulphandgreep of op de motorombouw».

Gebruik altijd zaagbladen waarvan de grootte en de vorm geschikt zijn voor de dikte van de as. Zaagbladen die niet geschikt zijn voor de as waarop ze moeten worden gemonteerd zullen niet op de juiste manier ronddraaien en kunnen u de macht over het apparaat doen verliezen. Gebruik nooit schroeven of flenzen afkomstig van defecte of verkeerde zaagbladen. De flenzen en de zaagbladschroeven zijn speciaal bedoeld voor uw type zaagmachine en verschaffen optimale zekerheid en prestaties. Ga niet met uw handen langs de onderkant van het werkstuk: hier bestaat groot gevaar omdat de beschermkap hier niet het zaagblad bedekt. Stel de zaagdiepte af al naar gelang de dikte van het werkstuk. De tanden van het zaagblad mogen niet helemaal onder het werkstuk uitkomen tijdens het zagen. Houd het werkstuk NOOIT met uw hand of tussen uw benen vast. Maak het werkstuk vast op een stabiele ondergrond. Het is uiterst belangrijk om het werkstuk goed vast te maken om lichamelijk letsel te voorkomen en om het zaagblad niet te verbuigen waardoor u de macht over het apparaat zou kunnen verliezen. Pak het apparaat alleen aan geïsoleerde en slipvrije delen vast als u zaagt in een oppervlak waarin zich eventueel elektrische leidingen bevinden of als bij het uitvoeren van de werkzaamheden het netsnoer in de buurt van het apparaat zou kunnen komen. Door aanraking met onder stroom staande draden kunnen de metalen delen stroom gaan voeren en een elektrische schok veroorzaken. Gebruik altijd een parallelgeleider of een rechte lat bij het schulpen. Zo werkt u veel nauwkeuriger en voorkomt u dat het zaagblad wordt verbogen. Een terugslag is dus het gevolg van een verkeerd gebruik van het apparaat en/of van onjuiste zaagprocedures of -omstandigheden. Een terugslag kan vermeden worden door een aantal regels in acht te nemen.

Pak de zaagmachine stevig met twee handen vast en houd uw armen zo dat ze een eventuele terugslag kunnen opvangen. Ga altijd aan één kant van het zaagblad staat als u met de zaagmachine werkt, nooit in het verlengde van het zaagblad. Een terugslag werpt de zaagmachine plotseling naar achteren, maar deze beweging kan worden opgevangen als de gebruiker daarop bedacht is en zich daarop voorbereidt. Opmerking: bij cirkelzagen met een zaagblad waarvan de diameter 140 mm of kleiner is, dient u geen rekening te houden met de termen «met uw twee handen».

Wanneer de zaag vastloopt of als u het zagen om de één of andere reden wilt onderbreken, laat u de drukschakelaar los en houd u de zaagmachine net zolang in het werkstuk tot het blad geheel tot stilstand is gekomen. Probeer nooit om de zaag uit het werkstuk te halen of de zaag naar achteren te trekken zolang het zaagblad nog draait: dit kan namelijk een terugslag tot gevolg hebben. Als het zaagblad zich vastklemt, moet u de oorzaak daarvan opzoeken en de nodige maatregelen nemen om te voorkomen dat het nog eens gebeurt. Voordat u de zaag opnieuw aanzet om door te gaan met zagen, dient u het zaagblad goed uit te lijnen met de zaagsnede en te zorgen de tanden niet in aanraking zijn met het werkstuk. Als het zaagblad vastgeklemd zit in het werkstuk, bestaat het gevaar dat er een terugslag optreedt zodra u de zaagmachine aanzet. Ondersteun lange werkstukken om te voorkomen dat het zaagblad vast komt te zitten en om op die manier het gevaar van terugslag te vermijden. Lange werkstukken hebben de neiging om onder hun eigen gewicht door te buigen. U kunt aan de twee kanten van het werkstuk voor ondersteuning zorgen, dicht bij de zaaglijn en aan het uiteinde van het werkstuk. Gebruik geen botte of beschadigde zaagbladen. Botte of verkeerd gemonteerde zaagbladen veroorzaken een dunne snede die een buitengewone wrijving van het zaagblad met zich meebrengt en dus een groter gevaar oplevert voor verbuigen en terugslag. Controleer of de instelknoppen voor zaagdiepte en afschuinhoek goed geblokkeerd zijn voordat u begint met zagen. Als de afstellingen van het zaagblad zich tijdens het zagen veranderen, bestaat de kans dat het zaagblad zich vastklemt en dat er een terugslag optreedt. Wees bijzonder voorzichtig wanneer u zaagsneden uitvoert door het zaagblad te laten indalen in muren of andere verdekte oppervlakken. Het zaagblad zou in aanraking kunnen komen met verborgen elementen met kans op een terugslag.

Veiligheidsvoorschriften voor het spouwmes

Veiligheidsvoorschriften voor de zaagbladbeschermkap

zaagbladbeschermkap niet vrij kan worden bewogen en als het niet onmiddellijk over het zaagblad terugklapt. Blokkeer of bevestig de onderste zaagbladbeschermkap nooit in de geopende stand. Als de zaagmachine per ongeluk valt, zou de onderste zaagbladbeschermkap verbogen kunnen worden. Zet de onderste zaagbladbeschermkap met behulp van de knop omhoog en controleer of de kap zonder moeite kan worden bewogen en nooit met het zaagblad of enig ander onderdeel in aanraking komt, ongeacht de zaaghoek of de zaagdiepte. Opmerking: een andere term dan «hendel» kan worden gebruikt. Controleer of de veer van onderste zaagbladbeschermkap in goede staat verkeert en naar behoren werkt. Als de zaagbladbeschermkap of de veer niet goed werken, dient u deze te laten repareren of te vervangen voordat u de zaagmachine gaat gebruiken. De vrije beweging van de onderste zaagbladbeschermkap kan worden gehinderd door beschadigde onderdelen, afgezette hars of opgehoopt zaagsel. De beschermkap mag alleen voor bijzondere zaagsneden handmatig worden bediend, zoals bij het laten indalen van het zaagblad of bij schuinverstekzagen. Zet de onderste beschermkap omhoog aan de knop. Daarna dient u de onderste zaagbladbeschermkap meteen los te laten zodra het zaagblad in het werkstuk dringt. Voor alle andere typen zaagsneden regelt de onderste zaagbladbeschermkap zich zelf automatisch. Opmerking: een andere term dan «hendel» kan worden gebruikt. Controleer of de onderste zaagbladbeschermkap wel goed over het zaagblad zit voordat u de zaagmachine op een werkbank of op de grond neerzet. Als het zaagblad niet goed is afgedekt, kan het door inertie nog draaien en dat wat zich in zijn baan bevindt doorzagen. Wees erop bedacht dat het zaagblad nog enige tijd blijft doordraaien nadat u de motor hebt uitgezet.

Controleer steeds of de onderste zaagbladbeschermkap wel goed het zaagblad bedekt voordat u het apparaat gebruikt. Gebruik de zaagmachine niet als de onderste Gebruik een spouwmes dat geschikt is voor het gebruikte zaagblad. Het spouwmes moet dikker zijn dan de dikte van het zaagblad maar dunner dan de vertanding van het zaagblad. Gebruik het spouwmes volgens de aanwijzingen van deze handleiding. Als het spouwmes niet goed geplaatst of uitgelijnd is, kunnen terugslagen niet op doelmatige wijze worden voorkomen.

ZAAGBLAD Gebruik altijd het spouwmes, behalve wanneer u de zaag als steekzaag gebruikt. Het spouwmes kan een obstakel zijn als u de zaag langzaam wilt laten indalen en de oorzaak zijn van een terugslag. Monteer het spouwmes terug op zijn plaats nadat u de zaag als steekzaag hebt gebruikt. Het spouwmes is goed geplaatst als het in aanraking komt met het werkstuk. Het spouwmes kan geen terugslagen voorkomen bij korte zaagsneden. Gebruik de zaagmachine niet als het spouwmes verbogen is. Zelfs als het zaagblad maar licht tegen de onderste beschermkap aanloopt zou dit het automatisch omlaag klappen van de kap kunnen verhinderen. Voeding Opgenomen vermogen Toerental bij nullast Asgat 16 mm Diameter van het zaagblad Zaagcapaciteit bij 0° bij 45° Afschuinschaal EWS-1266 230V

66 mm 38 mm 0 – 45° 66 mm 38 mm 0 – 45° 190 mm VEILIGHEIDSVOORSCHRIFTEN De toelaatbare maximumimpedantie van het systeemis als volgt: - Zmax = 0,245 x Zref voor het model EWS-1266 - Zmax = 0,252 x Zref voor de modellen EWS-1366 Neem bij twijfel contact op met het plaatselijkeelektriciteitsbedrijf om na te gaan of de impedantievan het stroomnet de bovengenoemde waarden nietoverschrijdt. OVERZICHT

4. Buitenflens van het zaagblad

9. Binnenflens van het zaagblad

10. Stofafzuigmondstuk

12. Blokkeerknop van de zaagdiepteafstelling

16. Instelknop voor de afschuinhoek

17. Afschuinschaalverdeling

21. Instelbeugel van de zaagdiepte

22. Spanningsverklikker

23. Schakelaar van de lasergeleider

25. Schakelaar van het lampje

STANDAARD ACCESSOIRES Zaagblad, zijgeleider, speciale sleutel. TOEPASSING Zagen van hout. GELUIDSDRUK Het niveau van de geluidsdruk op de werkplek kan de 85 dB overschrijden. In dat geval moet de gebruiker de nodige voorzieningen treffen op het gebied van geluidsisolatie en gehoorbescherming. MONTAGE

TREK DE STEKKER UIT HET STOPCONTACT

VOORDAT U HET ZAAGBLAD GAAT INZETTEN OF

VERWIJDEREN. ZORG ERVOOR DAT DE TANDEN

2. Het spouwmes moet altijd gebruikt worden,

behalve als u de zaag wilt laten indalen midden in een werkstuk.

1. Druk op de asvergrendeling (1) en verdraai de

zaagbladschroef (2) met behulp van de bijgeleverde moersleutel (3) zover totdat de as zich blokkeert. (afb.

2. Draai nu de zaagbladschoef linksom helemaal los,

terwijl u de asvergrendeling steeds ingedrukt houdt. (afb. 2)

3. Verwijder de zaagbladschroef en de buitenflens (4).

4. Klap de onderste beschermkap (5) helemaal omhoog

met behulp van de bijbehorende hendel (6) onder de bovenste beschermkap (7). (afb. 3)

5. Plaats vervolgens het zaagblad (8) tegen de

binnenflens (9) op de zaagas. Monteer daarna de buitenflens en de schroef op de zaagas. (afb. 3 en

6. Druk opnieuw de asvergrendeling in, draai de

zaagbladschroef vast door rechtsom draaien met de sleutel en houd daarbij de vergrendeling ingedrukt. (afb. 5)

7. Nadat u de zaagbladschroef hebt vastgezet, kunt u

de asvergrendeling loslaten.

1. Draai de blokkeerknop van de zaagdiepte-afstelling

(12) eerst los om de zaagdiepte te kunnen instellen. (afb. 7A)

2. Verschuif de voetplaat (13) met behulp van de

instelbeugel (21) tot de gewenste zaagdiepte en draai daarna de blokkeerknop stevig aan. (afb. 7B)

3. De zaagdiepte (14) kan worden bepaald door aflezing

op de diepteschaalverdeling (15) of door op te meten hoeveel de het zaagblad onder de voetplaat uitsteekt. (afb. 8 en 9) DE ZAAGHOEK INSTELLEN (AFB. 10A EN 10B)

1. De zaaghoek kan op elke gewenste hoek tussen 0°

en 45° worden ingesteld. (afb. 10A)

2. Zet de instelknop voor de afschuinhoek (16)

voorop de machine los et plaats de voetplaat onder de gewenste afschuinhoek met behulp van de afschuinschaalverdeling (17). (afb. 10B)

3. Zet de instelknop voor de afschuinhoek weer stevig

vast nadat u de juiste hoek hebt ingesteld. VERWIJDEREN

1. Druk op de asvergrendeling en verdraai de

zaagbladschroef met behulp van de bijgeleverde moersleutel zover totdat de as zich blokkeert.

2. Draai nu de zaagbladschoef linksom helemaal los,

terwijl u de asvergrendeling steeds ingedrukt houdt.

3. Verwijder de zaagbladschroef en de buitenflens.

4. Klap de onderste beschermkap helemaal omhoog

onder de bovenste beschermkap en verwijder vervolgens het zaagblad. SCHAKELAAR (AFB. 11) Door indrukken of loslaten van de schakelaar (18) kunt u deze machine aan- of uitzetten. Om te voorkomen dat de machine ongewild in werking treedt, werkt de schakelaar alleen als de ontgrendelknop (19) is ingedrukt. De ontgrendelknop kan worden ingedrukt met de duim: de schakelaar kan daarom worden bediend met de andere vingers. U kunt ontgrendelknop loslaten als u eenmaal de schakelaar hebt ingedrukt. HET SPOUWMES INSTELLEN (AFB. 6) GEBRUIK (AFB. 12) WAARSCHUWING! Gebruik geen zaagbladen die dikker zijn of waarvan de tanden smaller zijn dan de dikte van het spouwmes. GEVAAR! HOUD UW HANDEN UIT DE BUURT VAN DE ZAAGZONE ALS DE ZAAG AANSTAAT. HOUD HET NETSNOER UIT DE BUURT VAN DE ZAAGZONE EN LEG HET ZO DAT HET

NIET KAN WORDEN MEEGETROKKEN DOOR

HET WERKSTUK TIJDENS HET ZAGEN.

1. Controleer of het spouwmes zo is ingesteld dat (afb. 6):

A. afstand tussen het spouwmes en de tanden van het zaagblad kleiner is dan 5 mm, B. de zaagtanden niet meer dan 5 mm voorbij de onderkant van het spouwmes uitsteken.

Nederlands GEBRUIK (AFB. 12)

Druk tijdens het zagen steeds stevig en gelijkmatig op de zaag (NIET FORCEREN) om een regelmatige zaagsnede te verkrijgen. De snijsnelheid moet zijn aangepast aan het te zagen materiaal. (Langzaam doorvoeren als het hard materiaal is). Controleer regelmatig de goede staat van het zaagblad en maak het zaagblad weer scherp als het bot geworden is om overbelasting van de motor te voorkomen. LAMPJES (ALLEEN MODEL EWS-1366) (AFB. 15) De zaagmachine is uitgerust met twee lampjes (26) die het werkstuk op donkere plekken verlichten en u helpen om de zaaglijn goed te kunnen volgen. ZAAGSNEDE (AFB. 13A EN 13B) LASERGELEIDER INSTELLEN (AFB. 16) Als u met het zaagblad in de verticale stand zaagt, gebruikt u het punt "A" van de geleider-inkeping (20) in de voetplaat en volgt u daarmee de lijn die u met potlood op het werkstuk hebt afgetekend. Als u zaagt onder een hoek van 45°, gebruikt u punt "B". Deze geleider-inkeping geeft bij benadering de toekomstige zaagsnede aan. Neem eerst een proef in een stuk afvalhout om na te gaan waar de werkelijke zaagsnede komt. Ga als volgt te werk om de hoek van de laser in te stellen: Draai de schroef rechtsom om de laserstraal naar rechts te verdraaien.

Draai de schroef linksom om de laserstraal naar links te verdraaien. Ga als volgt te werk om de positie van de laser in te stellen: Draai de andere schroef linksom om de straal verder naar rechts te verschuiven.

LET OP! Als u met een parallelgeleider werkt, mag u daarmee de rand van het werkstuk slechts licht raken. Niet forceren. Draai de andere schroef rechtsom om de straal verder naar links te verschuiven. ONDERHOUD Controleer na elk gebruik of uw machine in goede staat van werking verkeert. Aanbevolen wordt om uw zaagmachine minstens éénmaal per jaar door een Erkend Ryobi Servicecentrum volledig te laten doorsmeren en schoonmaken.

GEBRUIK VAN DE LASERGELEIDER (ALLEEN

MODEL EWS-1366) (AFB. 14) WAARSCHUWING Kijk niet rechtstreeks in de laserstraal. Zet de laserstraal nooit aan wanneer u de zaagmachine niet gebruikt. Niet-naleving van dit voorschrift kan ernstig lichamelijk letsel veroorzaken. De lasergeleider is fabrieksmatig gemonteerd en afgesteld. PROBEER NIET OM EEN AFSTELLING TE WIJZIGEN ALS DE MOTOR DRAAIT. TREK ALTIJD DE STEKKER UIT HET STOPCONTACT

S L I J T E N D E D E L E N V E RVA N G T ( Z A A G B L A D ,

U DE MACHINE GAAT ONDERHOUDEN OF IETS ANDERS AAN DE MACHINE GAAT DOEN. HOUD DE HANDGREPEN GOED SCHOON EN VRIJ VAN VET EN OLIE. Opmerking: gebruik een stuk afvalhout om de uitlijning van de laser te testen. Stel de laserstraal zonodig beter af. Teken het werkstuk af met zeer duidelijke lijnen. Stel de zaaghoogte en de zaaghoek in al naar gelang de gewenste zaagsnede. Zet de lasergeleider aan. WAARSCHUWING! Alle reparaties moeten worden uitgevoerd door een Erkend Ryobi Servicecentrum teneinde de veilige en betrouwbare werking van de machine te garanderen. Opmerking: laat het zaagblad niet in het werkstuk indalen zolang de zaag niet op maximale snelheid is gekomen.

Wacht aan het einde van een zaagsnede tot het zaagblad geheel tot stilstand is gekomen voordat u de lasergeleider uitschakelt. Laat het zaagblad langzaam in het werkstuk zakken. Opmerking: zorg dat de lasergeleider de op het werkstuk afgetekende lijn goed volgt om een nauwkeurige zaagsnede te krijgen.

Nederlands SPANNINGSVERKLIKKER SYMBOLEN Dit apparaat is voorzien van een spanningsverklikker (22) die gaat branden zodra het apparaat is aangesloten. Dit controlelampje dient om u te waarschuwen dat het apparaat onder spanning staat en dat het apparaat gaat werken zodra u op de schakelaar drukt. De volgende symbolen kunnen op het apparaat of in deze handleiding zijn afgebeeld. Zorg dat u weet wat ze betekenen voordat u het apparaat gebruikt. V...................................................................................Volt Hz..............................................................................Hertz ..................................................................Wisselstroom W.................................................................................Watt no.........................................................Toerental bij nullast min-1....................Aantal toeren of bewegingen per minuut MILIEUBESCHERMING Zorg dat grondstoffen gerecycleerd worden. Zet daarom een afgedankt elektrisch apparaat niet bij het huishoudelijk afval. Om het milieu te beschermen moeten het apparaat, de accessoires en de verpakking gesorteerd bij een erkend recyclingcentrum worden aangeleverd. .........................Maximum snijcapaciteit in hout .......................................................Dubbele isolatie .....................................Lees de gebruiksaanwijzing .................................... Zorg dat grondstoffen gerecycleerd worden. Zet daarom een afgedankt elektrisch apparaat niet bij het huishoudelijk afval. Om het milieu te beschermen moeten het apparaat, de accessoires en de verpakking gesorteerd bij een erkend recyclingcentrum worden aangeleverd.

GARANTIEVOORWAARDEN Dit Ryobi product is gewaarborgd tegen fabricagefouten en defecte onderdelen gedurende een periode van vierentwintig (24) maanden, te rekenen vanaf de officiële datum op het origineel van de door de wederverkoper aan de eindgebruiker uitgeschreven rekening. Beschadigingen veroorzaakt door normale slijtage, door abnormaal of ongeoorloofd gebruik of onderhoud, of door overbelasting vallen niet onder deze garantie, evenmin als accu's, lampen, bits, snijbladen, zakken enz. In geval van slechte werking tijdens de garantieperiode, wordt u verzocht het NIET GEDEMONTEERDE product samen met de koopbon aan uw leverancier of aan het dichtstbijzijnde Ryobi servicecentrum te sturen. Deze garantie doet niet af aan uw wettelijke rechten met betrekking tot defecte producten.

CONFORMITEITSVERKLARING Wij verklaren op onze eigen verantwoordelijkheid dat dit product voldoet aan de volgende normen of normatieve documenten: 98/37/EC (tot 28/12/2009), 2006/42/EC (vanaf 29/12/2009), 2006/95/EC, 2004/108/EC, EN55014-1; EN55014-2; EN61000-3-2; EN61000-3-3; EN60745-1; EN60745-2-5; EN50366
