NAVODILA ZA UPORABO EWS-1266 RYOBI

20. Oznaka za voenje

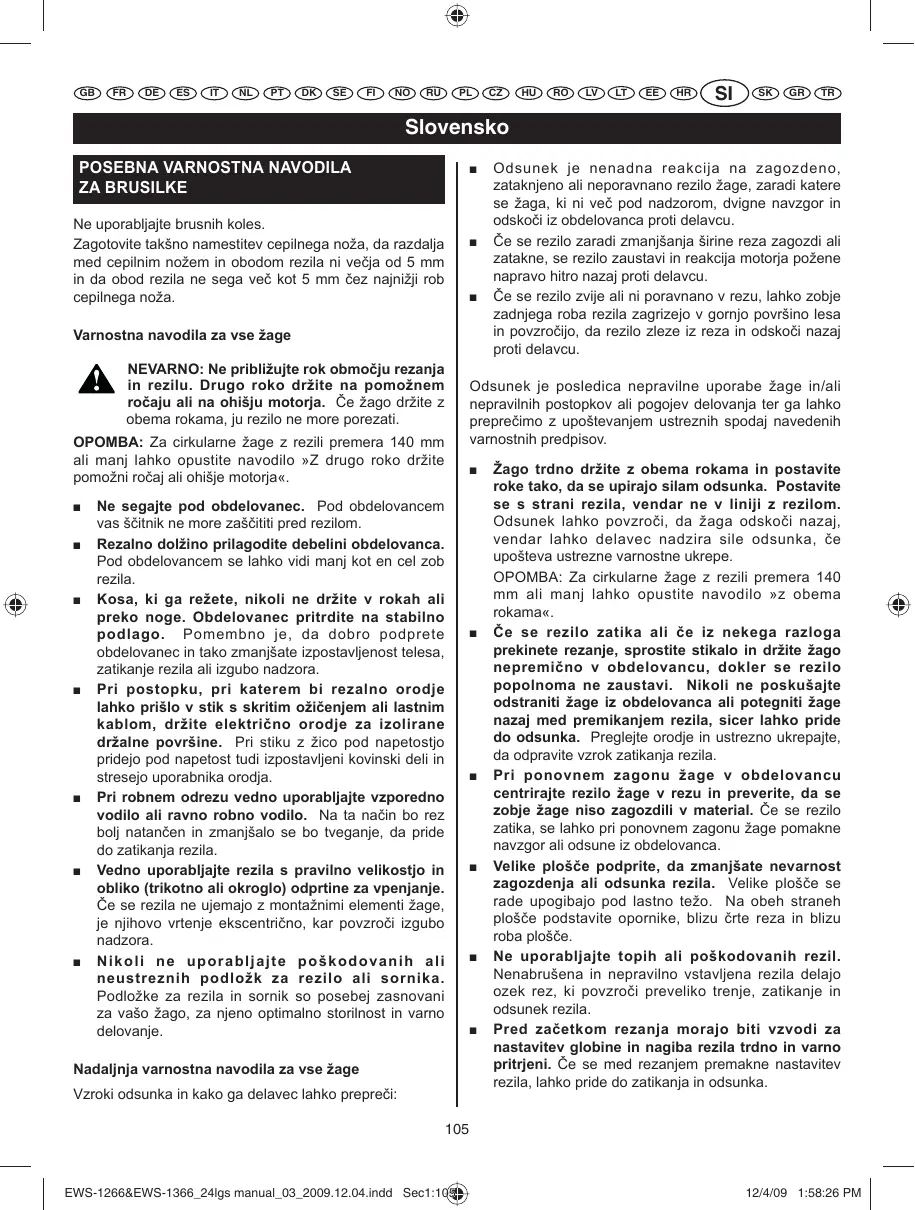

Ne uporabljajte brusnih koles. Zagotovite takšno namestitev cepilnega noža, da razdalja med cepilnim nožem in obodom rezila ni večja od 5 mm in da obod rezila ne sega več kot 5 mm čez najnižji rob cepilnega noža.

Varnostna navodila za vse žage NEVARNO: Ne približujte rok območju rezanja in rezilu. Drugo roko držite na pomožnem ročaju ali na ohišju motorja. Če žago držite z obema rokama, ju rezilo ne more porezati. Odsunek je posledica nepravilne uporabe žage in/ali nepravilnih postopkov ali pogojev delovanja ter ga lahko preprečimo z upoštevanjem ustreznih spodaj navedenih varnostnih predpisov. OPOMBA: Za cirkularne žage z rezili premera 140 mm ali manj lahko opustite navodilo »Z drugo roko držite pomožni ročaj ali ohišje motorja«.

Odsunek je nenadna reakcija na zagozdeno, zataknjeno ali neporavnano rezilo žage, zaradi katere se žaga, ki ni več pod nadzorom, dvigne navzgor in odskoči iz obdelovanca proti delavcu. Če se rezilo zaradi zmanjšanja širine reza zagozdi ali zatakne, se rezilo zaustavi in reakcija motorja požene napravo hitro nazaj proti delavcu. Če se rezilo zvije ali ni poravnano v rezu, lahko zobje zadnjega roba rezila zagrizejo v gornjo površino lesa in povzročijo, da rezilo zleze iz reza in odskoči nazaj proti delavcu.

Ne segajte pod obdelovanec. Pod obdelovancem vas ščitnik ne more zaščititi pred rezilom. Rezalno dolžino prilagodite debelini obdelovanca. Pod obdelovancem se lahko vidi manj kot en cel zob rezila. Kosa, ki ga režete, nikoli ne držite v rokah ali preko noge. Obdelovanec pritrdite na stabilno podlago. Pomembno je, da dobro podprete obdelovanec in tako zmanjšate izpostavljenost telesa, zatikanje rezila ali izgubo nadzora. Pri postopku, pri katerem bi rezalno orodje lahko prišlo v stik s skritim ožičenjem ali lastnim kablom, držite električno orodje za izolirane držalne površine. Pri stiku z žico pod napetostjo pridejo pod napetost tudi izpostavljeni kovinski deli in stresejo uporabnika orodja. Pri robnem odrezu vedno uporabljajte vzporedno vodilo ali ravno robno vodilo. Na ta način bo rez bolj natančen in zmanjšalo se bo tveganje, da pride do zatikanja rezila. Vedno uporabljajte rezila s pravilno velikostjo in obliko (trikotno ali okroglo) odprtine za vpenjanje. Če se rezila ne ujemajo z montažnimi elementi žage, je njihovo vrtenje ekscentrično, kar povzroči izgubo nadzora. Nikoli ne uporabljajte poškodovanih ali neustreznih podložk za rezilo ali sornika. Podložke za rezila in sornik so posebej zasnovani za vašo žago, za njeno optimalno storilnost in varno delovanje.

Nadaljnja varnostna navodila za vse žage Vzroki odsunka in kako ga delavec lahko prepreči: Žago trdno držite z obema rokama in postavite roke tako, da se upirajo silam odsunka. Postavite se s strani rezila, vendar ne v liniji z rezilom. Odsunek lahko povzroči, da žaga odskoči nazaj, vendar lahko delavec nadzira sile odsunka, če upošteva ustrezne varnostne ukrepe. OPOMBA: Za cirkularne žage z rezili premera 140 mm ali manj lahko opustite navodilo »z obema rokama«. Če se rezilo zatika ali če iz nekega razloga prekinete rezanje, sprostite stikalo in držite žago nepremično v obdelovancu, dokler se rezilo popolnoma ne zaustavi. Nikoli ne poskušajte odstraniti žage iz obdelovanca ali potegniti žage nazaj med premikanjem rezila, sicer lahko pride do odsunka. Preglejte orodje in ustrezno ukrepajte, da odpravite vzrok zatikanja rezila. Pri ponovnem zagonu žage v obdelovancu centrirajte rezilo žage v rezu in preverite, da se zobje žage niso zagozdili v material. Če se rezilo zatika, se lahko pri ponovnem zagonu žage pomakne navzgor ali odsune iz obdelovanca. Velike plošče podprite, da zmanjšate nevarnost zagozdenja ali odsunka rezila. Velike plošče se rade upogibajo pod lastno težo. Na obeh straneh plošče podstavite opornike, blizu črte reza in blizu roba plošče. Ne uporabljajte topih ali poškodovanih rezil. Nenabrušena in nepravilno vstavljena rezila delajo ozek rez, ki povzroči preveliko trenje, zatikanje in odsunek rezila. Pred začetkom rezanja morajo biti vzvodi za nastavitev globine in nagiba rezila trdno in varno pritrjeni. Če se med rezanjem premakne nastavitev rezila, lahko pride do zatikanja in odsunka.

Še posebej previdni bodite pri potopnem rezanju v obstoječe zidove ali druga slepa območja. Štrleče rezilo lahko prereže predmete, kar lahko povzroči odsunek.

Varnostna navodila v zvezi s spodnjim ščitnikom

Pred vsako uporabo preverite ali se spodnji ščitnik dobro zapira. Ne uporabljajte žage, če se spodnji ščitnik ne premika prosto in se ne zapre takoj. Spodnjega ščitnika nikoli ne spnite ali spojite v odprtem položaju. Če žaga po nesreči pade, se spodnji ščitnik lahko upogne. Dvignite spodnji ščitnik z izvlečno ročico in preverite, ali se prosto premika in se ne dotika rezila ali nekega drugega dela v vseh kotih in globinah reza. OPOMBA: Za »zložljiv ročaj« je lahko uporabljeno drugo besedišče. Preverite delovanje vzmeti spodnjega ščitnika. Če ščitnik in vzmet ne delujeta pravilno, ju morate pred uporabo servisirati. Spodnji ščitnik lahko deluje počasi zaradi poškodovanih delov, gumijastih oblog ali odpadkov. Spodnji ščitnik moramo ročno izvleči samo pri posebnih rezih, kot so npr. potopni in kombinirani rezi. Spodnji ščitnik dvignite z izvlečno ročico. Kakor hitro rezilo vstopi v material, spustite spodnji ščitnik. Pri vsakem drugem žaganju mora spodnji ščitnik delovati samodejno. OPOMBA: Za »zložljiv ročaj« je lahko uporabljeno drugo besedišče. Preden položite žago na mizo ali na tla, vedno pazite, da spodnji ščitnik pokriva rezilo. Nezaščiteno zaustavljajoče se rezilo lahko povzroči vzvratno hojo žage, ki razreže vse, kar je na njeni poti. Zavedati se morate, da je potreben določen čas, da se rezilo zaustavi po sprostitvi stikala. OPIS

6. Vzvod spodnjega ščitnika

12. Gumb za blokado nastavitve globine

16. Gumb za nastavitev nagiba

21. Obroček za nastavitev globine

22. Indikator orodja pod napetostjo

23. Gumb laserskega vodila

SPECIFIKACIJA Varnostna navodila v zvezi s cepilnim nožem

ponovno namestiti cepilni nož. Cepilni nož povzroča motnje med potopnim rezanjem in lahko povzroči odsunek. Da bi cepilni nož deloval, se mora nahajati v obdelovancu. Cepilni nož ni učinkovit pri preprečevanju odsunka med kratkimi rezi. Ne uporabljajte žage, če je cepilni nož upognjen. Tudi rahel uklon lahko upočasni hitrost zapiranja ščitnika. Napetost Vhod Hitrost brez obremenitve Velikost izvrtine Velikost rezila Zmogljivost rezanja pri 0° pri 45° Merilo nagiba Uporabljajte cepilni nož, ki ustreza uporabljenemu rezilu. Da bi cepilni nož deloval, mora biti debelejši od telesa rezila, vendar tanjši od zobcev rezila. Cepilni nož nastavite tako, kot je opisano v teh navodilih. Nepravilen razmak, postavitev in poravnava lahko povzročijo, da postane cepilni nož neučinkovit za preprečevanje odsunka. Vedno uporabljajte cepilni nož, razen pri potopnem rezanju. Po potopnem rezanju morate EWS-1266 230V

7. Po zategnitvi šestrobega sornika sprostite gumb za

blokado vretena. Maksimalna dopustna impedanca sistema: Zmax za EWS-1266 je 0,245 Zref & Zmax za EWS-1366 je 0,252 Zref. Če ste v dvomu, preverite pri krajevnem elektrodistributerju ali AC vtičnice v vašem območju ne presegajo zgoraj navedenih vrednosti. ODSTRANITEV REZILA

1. Pritisnite gumb za blokiranje vretena in obračajte

3. Odstranite šestrobi sornik in zunanjo podložko rezila.

4. Spodnji ščitnik potegnite nazaj, kolikor daleč gre pod

gornji ščitnik, nato odstranite rezilo žage.

Rezilo za žago, vzporedno vodilo, ključ za vijake. UPORABA NASTAVITEV CEPILNEGA NOŽA (SL. 6) Žaganje lesa. OPOZORILO Ne uporabljajte rezil žage, pri katerih je debelina diska večja, debelina zob pa manjša od debeline cepilnega noža. HRUPNOST Hrup (raven zvočnega tlaka) v delovnem območju lahko presega 85 dB. V takem primeru mora delavec uporabljati zvočno izolacijo in slušno zaščito.

1. Pazite, da je cepilni nož nastavljen tako, da (Sl. 6):

A. je razdalja med cepilnim nožem (11) in zobatim obodom rezila manjša kot 5 mm. B. Zobati obod ne sega več kot 5 mm preko spodnjega roba cepilnega noža.

2. Vedno uporabljajte cepilni nož, razen pri potopnem

rezanju v sredini obdelovanca. NASTAVITEV DEBELINE REZA (SL. 7A, 7B, 8, 9)

1. Za nastavitev debeline reza zrahljajte gumb za

nastavitev globine (12). (Sl. 7A)

2. Osnovno ploščo (13) potisnite na želeno globino

s pomočjo obročka za nastavitev globine (21) in ponovno dobro zategnite gumb. (Sl. 7B)

4. Spodnji ščitnik (5) potegnite nazaj z vzvodom za

spodnji ščitnik (6), kakor daleč gre pod gornji ščitnik (7). (Fig. 3)

5. Nato pritrdite rezilo žage (8) ob notranji podložki rezila

1. Kot rezanja lahko nastavimo v kateremkoli položaju

med 0° in 45°. (Sl. 10A)

2. Zrahljajte gumb za nastavitev nagiba (16) na

prednjem delu orodja in pomaknite osnovno ploščo na želeni kot s pomočjo merila nagiba (17). (Sl. 10B)

3. Ko nastavite kot, ponovno tesno zategnite gumb za

Orodje zaženemo in zaustavimo s stiskanjem in spuščanjem vklopnega stikala (18). Da bi preprečili naključen zagon orodja, lahko stikalo uporabimo samo, če najprej pritisnemo varnostni gumb (19). Varnostni gumb lahko pritisnemo s palcem, ostali prsti pa ostanejo prosti za stiskanje vklopnega stikala. Po pritisku vklopnega stikala ni več potrebno še naprej pritiskati na varnostni gumb.

Označite črto rezanja na obdelovancu. Nastavite želeno globino in kot rezanja. Vključite laserski žarek. OPOMBA: Ne dotikajte se obdelovanca z rezilom, dokler žaga ni dosegla maksimalne hitrosti.

OBDELOVANEC. Da dobite enakomeren rez, med rezanjem izvajajte stalen in enakomeren pritisk (NE UPORABLJAJTE SILE). Režite s hitrostjo, primerno za obdelovanec. (Če je obdelovanec trd, režite počasi.) Redno pregledujte rezilo žage in ga zamenjajte ali nabrusite, če je topo, da preprečite preobremenitev motorja. Ko končate z rezanjem, počakajte, da se žaga popolnoma zaustavi, preden izključite laser. DELOVNE LUČKE LED (SAMO PRI EWS1366) (SL. 15) Vaša žaga je opremljena z 2 DELOVNIMA LUČKAMA LED (26). Lučki dodatno osvetljujeta obdelovanec v slabo osvetljenih prostorih in pomagata slediti črti reza. NASTAVITEV LASERSKEGA VODILA (SL. 16) Nastavite kot laserja Zavrtite vijak v smeri urnih kazalcev, da obrnete laserski žarek v desno. Zavrtite vijak obratno od smeri urnih kazalcev, da obrnete laserski žarek v levo. POLOŽAJ REZANJA (SL. 13A, B) Če režete obdelovanec pri 0°, uporabite točko “A” na linijskem vodilu osnovne plošče (20) in pomikajte žago vzdolž črte, ki ste jo zarisali. Za rezanje pri 45° uporabljajte točko “B”. Linijsko vodilo kaže približno črto reza. Naredite vzorčni rez na kosu odpadnega lesa, da ugotovite dejansko črto reza. Nastavite položaj laserja Zavrtite vijak obratno od smeri urnih kazalcev, da preusmerite žarek v desno. Zavrtite vijak v smeri urnih kazalcev, da preusmerite žarek v levo. POZOR! Pri robnem odrezu naj se vzporedno vodilo le rahlo dotika obdelovanca. Ne uporabljajte sile. VZDRŽEVANJE Po uporabi preglejte orodje in se prepričajte, da je v brezhibnem stanju. Priporočamo, da orodje vsaj enkrat letno odnesete v pooblaščeni servisni center Ryobi, kjer vam ga bodo temeljito očistili in podmazali.

UPORABA LASERSKEGA VODILA (SAMO

PRI EWS-1366) (SL. 14) OPOZORILO Ne glejte v laserski žarek in ne vključujte laserja, medtem ko orodje ni v uporabi. Če ne ravnate tako, lahko povzročite hude telesne poškodbe. Laserska enota pride iz tovarne že nameščena in poravnana.

GARANCIJSKA IZJAVA Vsi izdelki znamke Ryobi imajo garancijo za napake v izdelavi in neustrezne sestavne dele za obdobje 24-ih mesecev od datuma, ki je naveden na originalnem računu, ki ga je prodajalec izdal končnemu uporabniku. Staranje, ki ga povzroča običajna raba in obraba izdelka, njegova nepooblaščena ali neustrezna uporaba ali vzdrževanje, ali preobremenitev, je izvzeto iz te garancije. Enako velja tudi za dodatno opremo kot so baterijski vložki, žarnice, rezila, pribor, vrečke, ipd. Če pride v garancijskem roku do napake v delovanju izdelka, vas prosimo, da ga NERAZSTAVLJENEGA, skupaj z dokazilom o nakupu, odnesete vašemu prodajalcu ali v najbližji Ryobi servisni center. Ta garancija nikakor ne vpliva na vaše pravice, ki vam jih v zvezi z neustreznimi izdelki daje zakon.
