MANUAL DE UTILIZADOR EWS-1266 RYOBI

MANUAL DE UTILIZAÇÃO

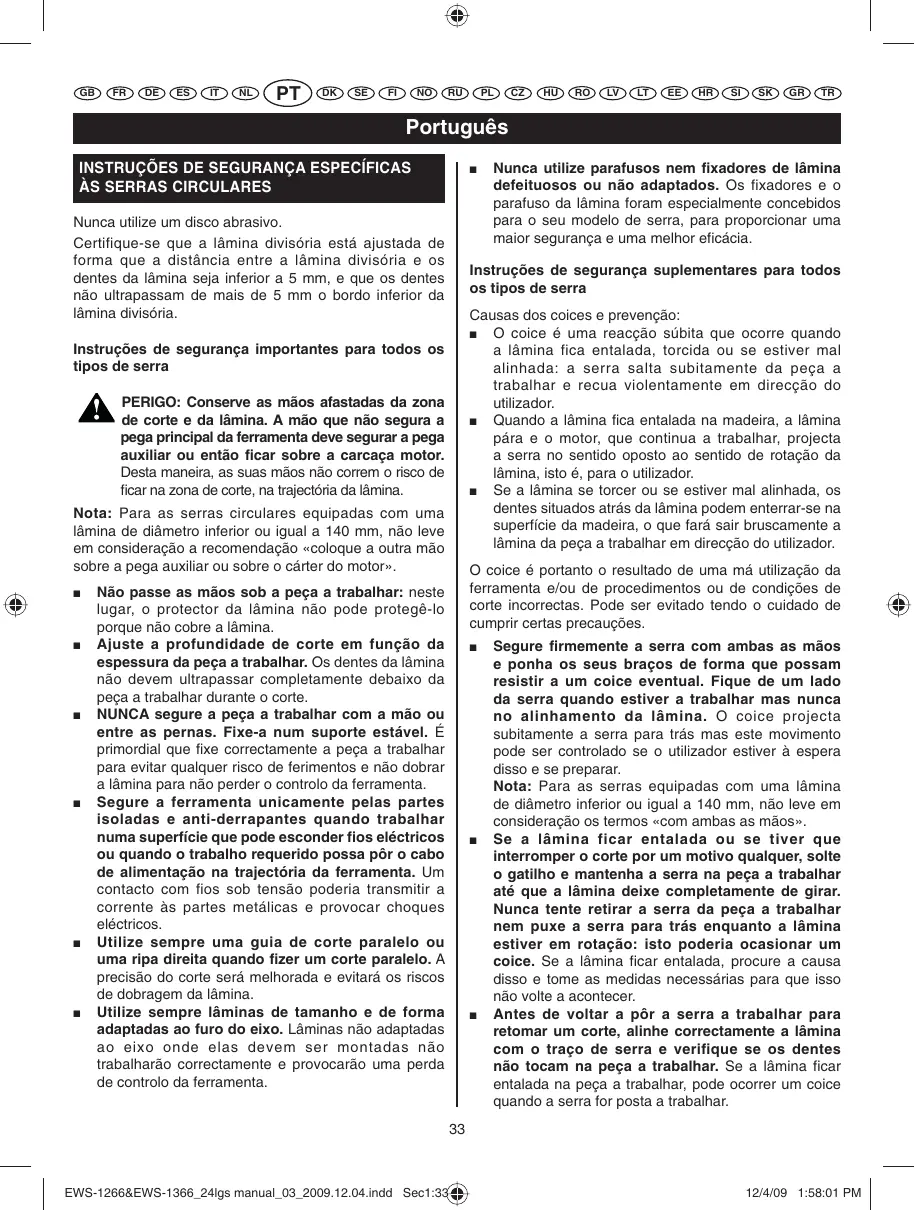

Nunca utilize um disco abrasivo. Certifique-se que a lâmina divisória está ajustada de forma que a distância entre a lâmina divisória e os dentes da lâmina seja inferior a 5 mm, e que os dentes não ultrapassam de mais de 5 mm o bordo inferior da lâmina divisória. Instruções de segurança suplementares para todos os tipos de serra Causas dos coices e prevenção: O coice é uma reacção súbita que ocorre quando a lâmina fica entalada, torcida ou se estiver mal alinhada: a serra salta subitamente da peça a trabalhar e recua violentamente em direcção do utilizador. Quando a lâmina fica entalada na madeira, a lâmina pára e o motor, que continua a trabalhar, projecta a serra no sentido oposto ao sentido de rotação da lâmina, isto é, para o utilizador. Se a lâmina se torcer ou se estiver mal alinhada, os dentes situados atrás da lâmina podem enterrar-se na superfície da madeira, o que fará sair bruscamente a lâmina da peça a trabalhar em direcção do utilizador. Instruções de segurança importantes para todos os tipos de serra PERIGO: Conserve as mãos afastadas da zona de corte e da lâmina. A mão que não segura a pega principal da ferramenta deve segurar a pega auxiliar ou então ficar sobre a carcaça motor. Desta maneira, as suas mãos não correm o risco de ficar na zona de corte, na trajectória da lâmina. Nota: Para as serras circulares equipadas com uma lâmina de diâmetro inferior ou igual a 140 mm, não leve em consideração a recomendação «coloque a outra mão sobre a pega auxiliar ou sobre o cárter do motor».

Nunca utilize parafusos nem fixadores de lâmina defeituosos ou não adaptados. Os fixadores e o parafuso da lâmina foram especialmente concebidos para o seu modelo de serra, para proporcionar uma maior segurança e uma melhor eficácia. O coice é portanto o resultado de uma má utilização da ferramenta e/ou de procedimentos ou de condições de corte incorrectas. Pode ser evitado tendo o cuidado de cumprir certas precauções. Não passe as mãos sob a peça a trabalhar: neste lugar, o protector da lâmina não pode protegê-lo porque não cobre a lâmina. Ajuste a profundidade de corte em função da espessura da peça a trabalhar. Os dentes da lâmina não devem ultrapassar completamente debaixo da peça a trabalhar durante o corte. NUNCA segure a peça a trabalhar com a mão ou entre as pernas. Fixe-a num suporte estável. É primordial que fixe correctamente a peça a trabalhar para evitar qualquer risco de ferimentos e não dobrar a lâmina para não perder o controlo da ferramenta. Segure a ferramenta unicamente pelas partes isoladas e anti-derrapantes quando trabalhar numa superfície que pode esconder fios eléctricos ou quando o trabalho requerido possa pôr o cabo de alimentação na trajectória da ferramenta. Um contacto com fios sob tensão poderia transmitir a corrente às partes metálicas e provocar choques eléctricos. Utilize sempre uma guia de corte paralelo ou uma ripa direita quando fizer um corte paralelo. A precisão do corte será melhorada e evitará os riscos de dobragem da lâmina. Utilize sempre lâminas de tamanho e de forma adaptadas ao furo do eixo. Lâminas não adaptadas ao eixo onde elas devem ser montadas não trabalharão correctamente e provocarão uma perda de controlo da ferramenta.

Segure firmemente a serra com ambas as mãos e ponha os seus braços de forma que possam resistir a um coice eventual. Fique de um lado da serra quando estiver a trabalhar mas nunca no alinhamento da lâmina. O coice projecta subitamente a serra para trás mas este movimento pode ser controlado se o utilizador estiver à espera disso e se preparar. Nota: Para as serras equipadas com uma lâmina de diâmetro inferior ou igual a 140 mm, não leve em consideração os termos «com ambas as mãos». Se a lâmina ficar entalada ou se tiver que interromper o corte por um motivo qualquer, solte o gatilho e mantenha a serra na peça a trabalhar até que a lâmina deixe completamente de girar. Nunca tente retirar a serra da peça a trabalhar nem puxe a serra para trás enquanto a lâmina estiver em rotação: isto poderia ocasionar um coice. Se a lâmina ficar entalada, procure a causa disso e tome as medidas necessárias para que isso não volte a acontecer. Antes de voltar a pôr a serra a trabalhar para retomar um corte, alinhe correctamente a lâmina com o traço de serra e verifique se os dentes não tocam na peça a trabalhar. Se a lâmina ficar entalada na peça a trabalhar, pode ocorrer um coice quando a serra for posta a trabalhar.

Aguente a peças compridas a trabalhar para evitar que a lâmina fique entalada e para que minimize assim os riscos de coices. As peças a trabalhar compridas têm tendência a abaular devido ao próprio peso. Pode pôr suportes dos dois lados da peça a trabalhar, perto da linha de corte e ao nível da extremidade da peça. Não utilize lâminas embotadas ou danificadas. As lâminas não afiadas ou mal montadas produzirão um corte de serra fino, o que provoca uma fricção excessiva da lâmina e portanto maiores riscos de torção e de coice. Antes de começar um corte, verifique se os botões de ajuste da profundidade e da inclinação estão correctamente bloqueados. Se os ajustes da posição da lâmina se modificarem durante o corte, a lâmina pode ficar entalada e ocorrer um coice. Tenha muito cuidado quando fizer cortes de mergulho em paredes ou em outras superfícies não atravessantes. A lâmina poderia chocar contra elementos ocultos, o que poderia provocar um coice.

Instruções de segurança relativas à lâmina divisória

Instruções de segurança relativas ao protector da lâmina

por exemplo, os cortes de mergulho ou os cortes duplos. Levante o protector da lâmina inferior por meio da alavanca. Em seguida, assim que a lâmina penetrar na peça a trabalhar, solte o protector da lâmina inferior. Para todos os outros tipos de corte, o protector da lâmina inferior fica automaticamente no seu devido lugar. Nota: Pode ser utilizado um termo diferente de «alavanca». Verifique sempre se o protector da lâmina inferior cobre bem a lâmina antes de colocar a serra numa bancada ou no chão. Se a lâmina não ficar correctamente coberta, ela pode rodar por inércia e cortar tudo o que se encontrar na sua trajectória. Tenha consciência do facto de que a lâmina continua a rodar durante um certo tempo depois da paragem do motor. Antes de cada utilização, verifique se o protector da lâmina inferior cobre correctamente a lâmina. Não utilize a serra se o protector da lâmina inferior não puder ser movido livremente e se não se fechar instantaneamente sobre a lâmina. Não fixe nem nunca prenda o protector da lâmina inferior na posição aberta. Se a serra cair por descuido, o protector da lâmina inferior poderia ficar dobrado. Levante o protector da lâmina inferior por meio do manípulo e verifique se pode ser manipulado facilmente e se não toca na lâmina nem em nenhuma outra peça, qualquer que seja o ângulo e a profundidade de corte escolhidos. Nota: Pode ser utilizado um termo diferente de «alavanca». Verifique se a mola do protector da lâmina inferior está em bom estado e se funciona correctamente. Se o protector da lâmina ou a mola não funcionarem correctamente, mande repará-los ou substituir antes da utilizar a serra. O movimento do protector da lâmina inferior pode ser travado por peças danificadas, por um depósito de resina ou por uma acumulação de serradura. O protector da lâmina só deve ser instalado manualmente para os cortes especiais como,

Utilize uma lâmina divisória apropriada ao tipo de lâmina utilizado. A lâmina divisória deve ser mais espessa que o corpo da lâmina mas mais fina que os dentes da lâmina. Utilize a lâmina divisória segundo as instruções deste manual. Se a lâmina divisória não ficar posicionada ou alinhada correctamente, não permitirá que ela evite os coices de maneira eficaz. Utilize sempre a lâmina divisória, excepto quando fizer um corte de mergulho. A lâmina divisória pode constituir um obstáculo durante um corte de mergulho e causar um coice. Reponha a lâmina divisória no seu devido lugar depois de ter terminado um corte de mergulho. A lâmina divisória está correctamente colocada quando estiver em contacto com a peça a trabalhar. A lâmina divisória não permite evitar os coices durante cortes curtos. Não utilize a serra se a lâmina divisória estiver dobrada. Basta que roce ligeiramente contra o protector da lâmina inferior para entravar a sua descida. DESCRIÇÃO

Botão de bloqueio do eixo Parafuso da lâmina Chave de serviço Flange da lâmina exterior Protector da lâmina inferior Alavanca do protector da lâmina inferior Protector da lâmina superior

9. Flange da lâmina interior

11. Lâmina divisória

12. Botão de bloqueio de profundidade de corte

14. Profundidade de corte

15. Escala de profundidade

16. Botão de ajuste da inclinação

17. Escala de inclinação

19. Botão de segurança

21. Patilha de ajuste de profundidade de corte

22. Luz avisadora de presença de tensão

O ruído (ou nível de pressão acústica) no local de trabalho pode ultrapassar 85 dB. Neste caso, certas medidas de isolamento acústico e de protecção da audição devem ser tomadas pelo utilizador. MONTAGEM ANTES DE INSTALAR OU RETIRAR A LÂMINA

CORRENTE. VERIFIQUE SE OS DENTES DA LÂMINA ESTÃO VOLTADOS PARA CIMA À FRENTE DA FERRAMENTA.

INSTALAÇÃO E RETIRADA

DA LÂMINA (FIGURAS 2, 3, 4 E 5) INSTALAÇÃO

1. Carregando no botão de bloqueio do eixo (1),

rode o parafuso da lâmina (2) com a chave de serviço (3) até bloquear o eixo. (Fig. 2)

2. Desaperte o parafuso da lâmina rodando a chave

para a esquerda enquanto carrega no botão de bloqueio do eixo. (Fig. 2)

3. Retire o parafuso da lâmina e o flange exterior da

lâmina (4). (Fig. 2)

4. Levante completamente o protector da lâmina inferior

(5) por meio da alavanca (6) debaixo do protector da lâmina superior (7). (Fig.3)

5. Instale depois a lâmina (8) contra o flange interior

da lâmina (9) situado no eixo de transmissão. Instale em seguida o flange exterior da lâmina e o parafuso da lâmina. (Fig. 3 e 4)

6. Carregue de novo no botão de bloqueio do eixo,

aperte o parafuso da lâmina rodando a chave para a direita enquanto apoia no botão. (Fig. 5)

7. Depois de apertar o parafuso da lâmina, solte o botão

de bloqueio do eixo.

CARACTERÍSTICAS PRODUTO

Alimentação Potência absorvida Velocidade em vazio Furo Diâmetro da lâmina Capacidade de corte a 0° a 45° Escala de inclinação EWS-1266 230V

INSTRUÇÕES DE SEGURANÇA

Aimpedância máxima admissível do sistema é de: - Zmax = 0,245 x Zref para o modelo EWS-1266 - Zmax = 0,252 x Zref para os modelos EWS-1366 Em caso de dúvida, verifique junto do seu distribuidorde electricidade se a impedância das tomadas ACque utiliza não excede os valores supra indicados. RETIRADA

1. Carregue no botão de bloqueio do eixo e faça rodar o

parafuso da lâmina até que o eixo fique bloqueado.

2. Desaperte o parafuso da lâmina rodando a chave

para a esquerda e continuando a carregar no botão de bloqueio.

3. Retire o parafuso da lâmina e o flange exterior

4. Levante completamente o protector da lâmina inferior

debaixo do protector da lâmina superior e retire a lâmina.

Lâmina, guia paralela, chave de serviço. APLICAÇÃO Corte de madeira.

Português AJUSTE DA LÂMINA DIVISÓRIA (FIG. 6) UTILIZAÇÃO (FIG. 12) ADVERTÊNCIA! Não utilize lâminas de serra cujo corpo seja mais espesso ou os dentes mais pequenos que a espessura da lâmina divisória. PERIGO!

ZONA DE CORTE QUANDO A FERRAMENTA

ALIMENTAÇÃO AFASTADO DA ZONA DE

CORTE E COLOQUE-O DE TAL MODO QUE NÃO FIQUE PRESO NA PEÇA A TRABALHAR DURANTE O CORTE.

1. Certifique-se que a lâmina divisória está ajustada de

forma que (Fig. 6): A. a distância entre a lâmina divisória (11) e os dentes da lâmina seja inferior a 5 mm. B. os dentes não ultrapassem mais de 5 mm o bordo inferior da lâmina divisória.

2. A lâmina divisória deve ser sempre utilizada excepto

para efectuar um corte mergulhante no centro da peça a trabalhar. Durante o corte, apoie e empurre firme e regularmente na serra (NÃO FORCE) para obter um corte uniforme. A velocidade de corte deve ser adaptada conforme a peça. (Corte lentamente se a peça for dura.) Verifique frequentemente a lâmina, que deve ser substituída ou afiada se estiver embotada, para evitar uma sobrecarga do motor.

1. Para ajustar a profundidade de corte, desaperte o

botão de bloqueio de profundidade de corte (12). (Fig. 7A)

2. Faça deslizar a base (13) por meio da patilha de ajuste

de profundidade de corte (21) até à profundidade desejada e aperte bem firme o botão. (Fig. 7B)

3. A profundidade de corte (14) pode determinar-se por

meio da escala de profundidade (15) ou medindo a distância que a lâmina sobressai da base. (Fig. 8 e 9) Ao cortar com a lâmina vertical, utilize o ponto "A" do entalhe de guia da base (20) e siga com a serra a linha de guia que traçou com um lápis. Ao cortar a 45°, utilize o ponto "B". Este entalhe de guia indica aproximadamente a linha de corte. Efectue um corte de ensaio num resto de madeira para determinar a verdadeira linha de corte. ADVERTÊNCIA! Quando utilizar uma guia paralela, esta deve tocar apenas ligeiramente o bordo da peça. Não force. AJUSTE DO ÂNGULO DE CORTE (FIG. 10A, B)

1. O ângulo de corte pode ser ajustado em qualquer

posição entre 0º e 45º. (Fig. 10A)

2. Desaperte o botão de ajuste da inclinação (16) na

frente da ferramenta e posicione a base no ângulo desejado por meio da escala de inclinação (17). (Fig. 10B)

3. Depois de ajustar o ângulo, aperte bem o botão de

ajuste da inclinação. UTILIZAÇÃO DA GUIA LASER (MODELO EWS1366 UNICAMENTE) (FIG. 14) ADVERTÊNCIA Nunca olhe directamente para o raio laser nem nunca ligue o laser quando não utilizar a sua serra. O não cumprimento desta instrução pode ocasionar ferimentos graves. A guia laser é entregue montada e alinhada de fábrica. GATILHO (FIG. 11) Nota: faça um ensaio com um resto de madeira para verificar o alinhamento do laser. Se necessário, regule o laser. Para ligar ou parar esta ferramenta, carregue ou solte o gatilho (18). Para evitar a ligação da ferramenta por descuido, o gatilho só funciona quando o botão de segurança (19) está apertado. O botão de segurança pode ser apertado com o polegar, o que permite carregar no gatilho com os outros dedos. Não é necessário manter o botão de segurança apertado depois de carregar no gatilho.

Trace a linha de guia de maneira bem visível na peça a trabalhar. Ajuste a profundidade e o ângulo de corte consoante o corte desejado. Acenda a guia laser. Nota: Não faça penetrar a lâmina na peça a trabalhar enquanto o motor não atingir a sua velocidade máxima.

Português UTILIZAÇÃO DA GUIA LASER (MODELO EWS1366 UNICAMENTE) (FIG. 14)

ADVERTÊNCIA Para mais segurança e fiabilidade, todas as reparações devem ser feitas por um Centro de Serviço Autorizado Ryobi. Faça penetrar lentamente a lâmina na peça a trabalhar. LUZ AVISADORA DE PRESENÇA DE TENSÃO Nota: tenha o cuidado para a guia laser siga bem a linha de guia traçada na peça a trabalhar de forma a obter um corte preciso.

Esta ferramenta está equipada com uma luz avisadora de presença de tensão (22) que se acende quando a ferramenta está ligada. Esta luz chama a sua atenção para o facto de que a ferramenta está ligada à corrente e que ela entrará em funcionamento assim que carregar no gatilho. Uma vez o corte terminado, espere que a lâmina pare completamente de rodar antes de apagar a guia laser.

PROTECÇÃO DO AMBIENTE

Recicle os materiais em vez de pô-los directamente no lixo doméstico. Para proteger o ambiente, a ferramenta, os acessórios e as embalagens devem ser seleccionados. A serra está equipada com duas luzes avisadoras (26) que iluminam a peça a trabalhar nas zonas com pouca luz e ajudam-no a seguir a linha de corte. AJUSTE DA GUIA LASER (FIG. 16) Siga as instruções abaixo indicadas para ajustar o ângulo do laser: Rode o parafuso para a direita para dirigir o feixe laser para a direita. Rode o parafuso para a esquerda para dirigir o feixe laser para a esquerda. SÍMBOLOS Os símbolos seguintes podem encontrar-se na sua ferramenta ou neste manual de utilização. Certifique-se de conhecer o respectivo significado antes de utilizar a ferramenta. V.....................................................................................Volts Hz..................................................................................Hertz ...............................................................Corrente alterna W...............................................................................Watts no...........................................................Velocidade em vazio (r.p.m.).......Número de rotações ou movimentos por minuto Siga as instruções abaixo indicadas para ajustar a posição do laser: Rode o parafuso para a esquerda para fazer passar o feixe à direita. Rode o outro parafuso para direita para fazer passar o feixe à esquerda. MANUTENÇÃO ...................Máxima capacidade de corte em madeira Depois da utilização, certifique-se que a sua ferramenta está em bom estado. Recomenda-se de levar a sua ferramenta pelo menos uma vez por ano a um Centro de Serviço Autorizado Ryobi para uma lubrificação e uma limpeza completa. ...................................................Duplo isolamento ........................................Leia o manual de utilização

NUNCA EFECTUE NENHUM AJUSTE QUANDO O

MOTOR ESTÁ EM FUNCIONAMENTO. DESLIGUE SEMPRE O FIO DE ALIMENTAÇÃO ANTES DE MUDAR OS ACESSÓRIOS OU AS PEÇAS DE DESGASTE (LÂMINA, PONTEIRA, FOLHA DE LIXA, ETC.), ANTES DE LUBRIFICAR OU DE MANIPULAR A FERRAMENTA. CERTIFIQUE-SE QUE AS PEGAS ESTÃO LIMPAS (SEM ÓLEO NEM SUBSTÂNCIAS GORDURENTAS). ......................Recicle os materiais em vez de pô-los directamente no lixo doméstico. Para proteger o ambiente, a ferramenta, os acessórios e as embalagens devem ser seleccionados.

Este produto Ryobi está garantido contra os vícios de fabrico e as peças defeituosas por um prazo de vinte e quatro (24) meses, a contar da data que faz fé no original da factura emitida pelo vendedor ao utilizador final. As deteriorações provocadas pelo desgaste normal, por uma utilização ou uma manutenção anormal ou não autorizada, ou por uma sobrecarga ficam excluídas da presente garantia assim como os acessórios tais como baterias, lâmpadas, lâminas, ponteiras, sacos, etc. No caso de mau funcionamento durante o período de garantia, queira enviar o produto NÃO DESMONTADO com a prova de compra ao seu fornecedor ou ao Centro de Serviço Autorizado Ryobi mais próximo. Os seus direitos legais relativos aos produtos defeituosos não são prejudicados pela presente garantia.
