INSTRUKCJA OBSŁUGI EWS-1266 RYOBI

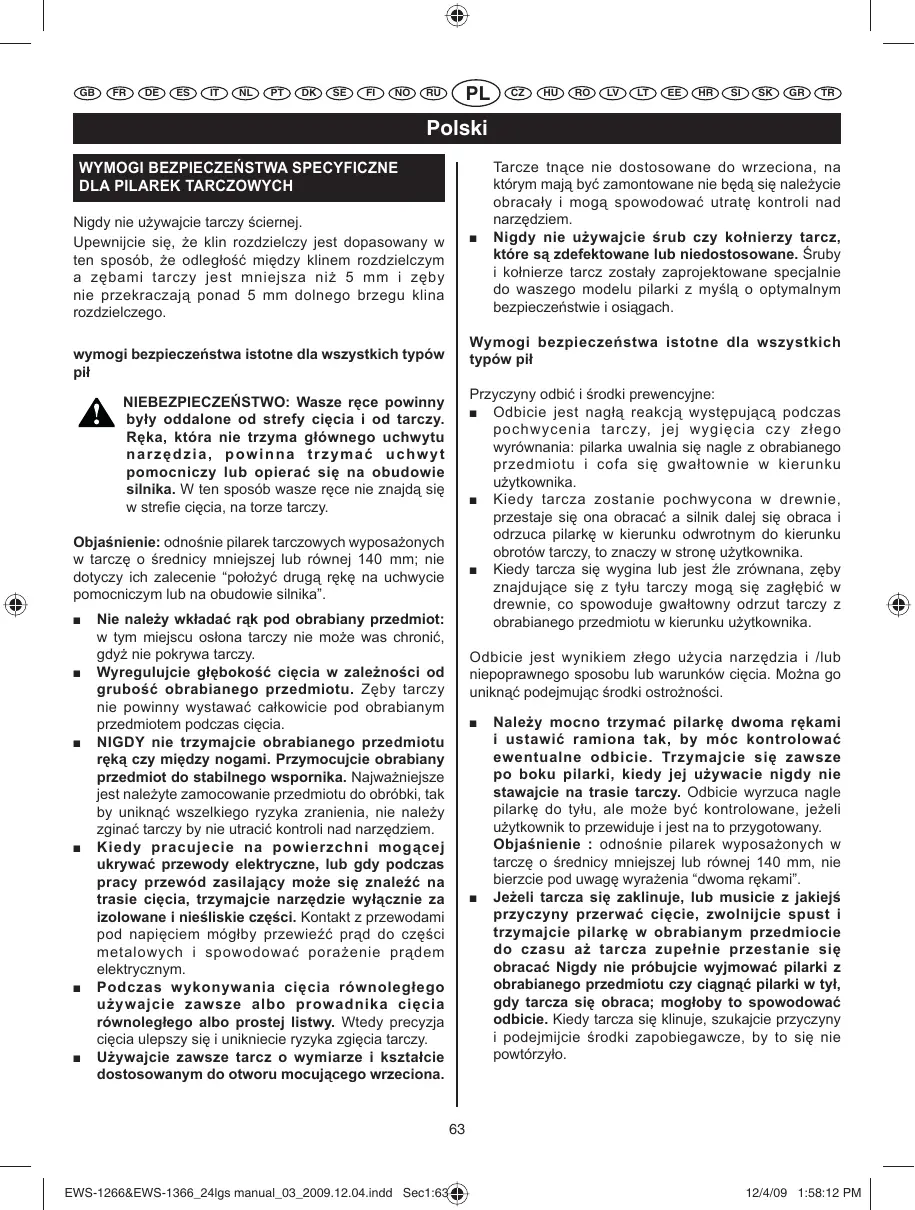

Nigdy nie używajcie tarczy ściernej. Upewnijcie się, że klin rozdzielczy jest dopasowany w ten sposób, że odległość między klinem rozdzielczym a zębami tarczy jest mniejsza niż 5 mm i zęby nie przekraczają ponad 5 mm dolnego brzegu klina rozdzielczego.

Wymogi bezpieczeństwa istotne dla wszystkich typów pił wymogi bezpieczeństwa istotne dla wszystkich typów pił Przyczyny odbić i środki prewencyjne: Odbicie jest nagłą reakcją występującą podczas pochwycenia tarczy, jej wygięcia czy złego wyrównania: pilarka uwalnia się nagle z obrabianego przedmiotu i cofa się gwałtownie w kierunku użytkownika. Kiedy tarcza zostanie pochwycona w drewnie, przestaje się ona obracać a silnik dalej się obraca i odrzuca pilarkę w kierunku odwrotnym do kierunku obrotów tarczy, to znaczy w stronę użytkownika. Kiedy tarcza się wygina lub jest źle zrównana, zęby znajdujące się z tyłu tarczy mogą się zagłębić w drewnie, co spowoduje gwałtowny odrzut tarczy z obrabianego przedmiotu w kierunku użytkownika. NIEBEZPIECZEŃSTWO: Wasze ręce powinny były oddalone od strefy cięcia i od tarczy. Ręka, która nie trzyma głównego uchwytu narzędzia, powinna trzymać uchwyt pomocniczy lub opierać się na obudowie silnika. W ten sposób wasze ręce nie znajdą się w strefie cięcia, na torze tarczy.

Objaśnienie: odnośnie pilarek tarczowych wyposażonych w tarczę o średnicy mniejszej lub równej 140 mm; nie dotyczy ich zalecenie “położyć drugą rękę na uchwycie pomocniczym lub na obudowie silnika”.

Tarcze tnące nie dostosowane do wrzeciona, na którym mają być zamontowane nie będą się należycie obracały i mogą spowodować utratę kontroli nad narzędziem. Nigdy nie używajcie śrub czy kołnierzy tarcz, które są zdefektowane lub niedostosowane. Śruby i kołnierze tarcz zostały zaprojektowane specjalnie do waszego modelu pilarki z myślą o optymalnym bezpieczeństwie i osiągach. Nie należy wkładać rąk pod obrabiany przedmiot: w tym miejscu osłona tarczy nie może was chronić, gdyż nie pokrywa tarczy. Wyregulujcie głębokość cięcia w zależności od grubość obrabianego przedmiotu. Zęby tarczy nie powinny wystawać całkowicie pod obrabianym przedmiotem podczas cięcia. NIGDY nie trzymajcie obrabianego przedmiotu ręką czy między nogami. Przymocujcie obrabiany przedmiot do stabilnego wspornika. Najważniejsze jest należyte zamocowanie przedmiotu do obróbki, tak by uniknąć wszelkiego ryzyka zranienia, nie należy zginać tarczy by nie utracić kontroli nad narzędziem. Kiedy pracujecie na powierzchni mogącej ukrywać przewody elektryczne, lub gdy podczas pracy przewód zasilający może się znaleźć na trasie cięcia, trzymajcie narzędzie wyłącznie za izolowane i nieśliskie części. Kontakt z przewodami pod napięciem mógłby przewieźć prąd do części metalowych i spowodować porażenie prądem elektrycznym. Podczas wykonywania cięcia równoległego używajcie zawsze albo prowadnika cięcia równoległego albo prostej listwy. Wtedy precyzja cięcia ulepszy się i unikniecie ryzyka zgięcia tarczy. Używajcie zawsze tarcz o wymiarze i kształcie dostosowanym do otworu mocującego wrzeciona. Odbicie jest wynikiem złego użycia narzędzia i /lub niepoprawnego sposobu lub warunków cięcia. Można go uniknąć podejmując środki ostrożności.

Należy mocno trzymać pilarkę dwoma rękami i ustawić ramiona tak, by móc kontrolować ewentualne odbicie. Trzymajcie się zawsze po boku pilarki, kiedy jej używacie nigdy nie stawajcie na trasie tarczy. Odbicie wyrzuca nagle pilarkę do tyłu, ale może być kontrolowane, jeżeli użytkownik to przewiduje i jest na to przygotowany. Objaśnienie : odnośnie pilarek wyposażonych w tarczę o średnicy mniejszej lub równej 140 mm, nie bierzcie pod uwagę wyrażenia “dwoma rękami”. Jeżeli tarcza się zaklinuje, lub musicie z jakiejś przyczyny przerwać cięcie, zwolnijcie spust i trzymajcie pilarkę w obrabianym przedmiocie do czasu aż tarcza zupełnie przestanie się obracać Nigdy nie próbujcie wyjmować pilarki z obrabianego przedmiotu czy ciągnąć pilarki w tył, gdy tarcza się obraca; mogłoby to spowodować odbicie. Kiedy tarcza się klinuje, szukajcie przyczyny i podejmijcie środki zapobiegawcze, by to się nie powtórzyło.

Przed ponownym uruchomieniem pilarki do ponownego cięcia, zrównajcie należycie tarczę z nacięciem piły i sprawdźcie czy zęby nie dotykają przedmiotu do obróbki. Jeżeli tarcza się zaklinuje w obrabianym przedmiocie, zachodzi ryzyko odbicia podczas uruchomienia pilarki. W celu zmniejszenia ryzyka zaklinowania tarczy lub odbicia, dopilnujcie by długie elementy były podparte. Długie elementy do obróbki mają skłonność do uginania się pod własnym ciężarem. Możecie ustawić wsporniki po obu stronach przedmiotu do obróbki, blisko linii cięcia i na końcu przedmiotu. Nie używajcie uszkodzonych lub stępionych tarcz. Tarcze nienaostrzone lub źle zamontowane będą dawały nacięcie cienkie powodujące nadmierne tarcie tarczy i zwiększenie ryzyka wygięcia czy odbicia. Przed rozpoczęciem cięcia, sprawdźcie czy przyciski regulacji głębokości cięcia i nachylenia są należycie zablokowane. Jeżeli ustawienia pozycji tarczy zmienią się podczas cięcia, tarcza może się zaklinować i może nastąpić odbicie. Bądźcie wyjątkowo ostrożni podczas wykonywania cięć zanurzeniowych w ścianie czy innych zaślepionych powierzchniach. Tarcza mogłaby uderzyć o ukryte przedmioty, co doprowadziłoby do odbicia.

Wymogi bezpieczeństwa dotyczące klina rozdzielczego

Wymogi bezpieczeństwa dotyczące osłony tarczy

użyciem pilarki. Ruch wewnętrznej osłony tarczy może być hamowany przez uszkodzone części, osad żywicy lub nagromadzenie trocin. Osłony tarczy nie należy włączać ręcznie, jedynie dla szczególnych cięć, przy wykonywaniu cięć zanurzeniowych czy podwójnych. Podnieście wewnętrzną osłonę tarczy przy pomocy dźwigni. Następnie, gdy tylko tarcza wejdzie w obrabiany przedmiot, puśćcie wewnętrzną osłonę tarczy. Do innych rodzajów cięcia, wewnętrzna osłona tarczy umiejscawia się automatycznie. Objaśnienie : może być użyte inne wyrażenie niż “dźwignia”. Przed położeniem waszej pilarki na stoliku warsztatowym czy na ziemi, należy sprawdzić czy wewnętrzna osłona tarczy, należycie zakrywa tarczę. Jeżeli tarcza nie jest należycie pokryta, może się obracać bezwładnościowo i ciąć to co znajduje się w jej torze cięcia. Zdajcie sobie sprawę z faktu, że tarcza obraca się jeszcze przez pewien czas po wyłączeniu silnika. Przed każdym użyciem, należy sprawdzić czy wewnętrzna osłona tarczy, należycie zakrywa tarczę. Nie używajcie waszej pilarki, jeżeli wewnętrzna osłona tarczy nie możę być swobodnie uruchomiona i jeżeli nie opada natychmiast na tarczę. Nie nalezy mocować czy przyczepiać dolnej osłony tarczy w pozycji otwartej. Gdyby pilarka przypadkowo spadła, wewnętrzna osłona tarczy mogłaby się zgiąć. Podnieście do góry dolną osłonę tarczy przy pomocy dźwigni i upewnijcie się, że można ją z łatwością manipulować i że nie dotyka ona ani tarczy ani żadnej innej części, bez względu na wybrany kąt i głębokość cięcia. Objaśnienie: może być użyte inne wyrażenie niż “dźwignia”. Upewnijnijcie się czy sprężyna wewnętrznej osłony tarczy jest poprawnie zainstalowana i czy jest w stanie sprawnym do działania. Jeżeli osłona tarczy i sprężyna nie funkcjonują sprawnie, oddajcie je do naprawy lub wymiany przed

Używajcie klina rozdzielczego dostosowanego do używanego typu tarczy. Klin rozdzielczy ma być grubszy od korpusu tarczy ale cieńszy od zębów tarczy. Używajcie noża rozdzielczego zgodnie z instrukcjami tego podręcznika. Jeżeli nóż rozdzielczy nie poprawnie ustawiony czy zrównany, nie umożliwi on skutecznego zapobiegania odbiciom. Używajcie zawsze klina rozdzielczego, za wyjątkiem wykonywania cięć zanurzeniowych. Nóż rozdzielczy może stanowić przeszkodę podczas cięcia zanurzeniowego i być przeczyną odbicia. Po zakończeniu cięcia zanurzeniowego, załóżcie ponownie na swoje miejsce klin rozdzielczy. Klin rozdzielczy jest dobrze zamocowany, jeżeli styka się z przedmiotem do obróbki. Klin rozdzielczy nie pozwala uniknąć odbić podczas krótkich cięć. Nie używajcie waszej pilarki, jeżeli nóż rozdzielczy jest wygięty. Wystarczy że będzie się lekko ocierał o wewnątrzną osłonę tarczy, by przeszkodzić w jej opuszczaniu. OPIS

Przycisk blokady wrzeciona Śruba mocująca tarczy Kluczyk Zewnętrzny kołnierz oporowy tarczy

Polski OPIS PRZEZNACZENIE

5. Dolna osłona tarczy

6. Dźwignia dolnej osłony tarczy

7. Górna osłona tarczy

9. Wewnętrzny kołnierz oporowy tarczy

10. Przyłącze do odsysania pyłu

11. Klin rozdzielczy

12. Przycisk blokady głębokości cięcia

14. Głębokość cięcia

15. Skala głębokości

16. Pokrętło regulacji nachylenia

17. Podziałka nachylenia

19. Wyłącznik bezpieczeństwa

20. Żłobek prowadzący

21. Łapa regulująca głębokość cięcia

22. Lampka kontrolna podłączenia pod napięcie

23. Wyłącznik prowadnika laserowego

24. Laserowy prowadnik

25. Wyłącznik lampki kontrolnej

26. Lampka kontrolna

Hałas (lub poziom ciśnienia akustycznego) w miejscu pracy może przekroczyć 85 dB. W tej sytuacji, użytkownik powinien podjąć środki izolacji dźwiękowej oraz zastosować ochraniacze słuchu. MONTAŻ PAMIĘTAJCIE O ODŁĄCZENIU NARZĘDZIA PRZED

(RYSUNKI 2, 3, 4 I 5) ZAINSTALOWANIE

1. Naciskając na przycisk blokady wrzeciona (1),

obracajcie śrubę mocującą tarczy (2) przy pomocy klucza (3) aż do zablokowania wrzeciona. (Rys. 2)

2. Odkręcajcie śrubę mocującą tarczy obracając klucz

w lewo jednocześnie naciskając na przycisk blokady wrzeciona. (Rys. 2)

3. Zdejmijcie śrubę mocującą tarczy i zewnętrzny

kołnierz oporowy tarczy (4). (Rys. 2)

4. Podnieście zupełnie do góry dolną osłonę tarczy (5)

przy pomocy dźwigni (6) pod górną osłoną tarczy (7). (Rys. 3)

5. Następnie załóżcie tarczę (8) opierając ją o

wewnętrzny kołnierz oporowy tarczy (9) znajdujący się na wale napędowym. Następnie załóżcie zewnętrzny kołnierz oporowy tarczy i śrubę mocującą tarczy. (Rys. 3 i 4)

6. Naciskając ponownie na przycisk blokady wrzeciona,

dokręćcie śrubę mocującą tarczy obracając klucz w prawo jednocześnie naciskając na przycisk. (Rys.-5)

7. Po dokręceniu śruby mocującej tarczy, zwolnijcie

przycisk blokady wrzeciona. CHARAKTERYSTYKA PRODUKTU EWS-1266 EWS-1366 Zasilanie 230V 110V/230V Moc pobierana 1 250 W 1 250 W/1 350 W Prędkość bez obciążenia 4 500 obrotów/min4 500 obrotów/min Otwór mocujący 16 mm 16 mm Średnica tarczy tnącej 190 mm 190 mm Zakres możliwości cięcia pod kątem 0° 66 mm 66 mm pod kątem 45° 38 mm 38 mm Podziałka nachylenia

WYMAGANIA BHP Maksymalna dopuszczalna impedancja ( opór zespolony) systemu jest następująca: - Zmax = 0,245 x Zref dla modelu EWS-1266 - Zmax = 0,252 x Zref dla modeli EWS-1366 W przypadku watpliwości prosimy sprawdzić u dostawcy energii czy impedancja wtyczek CA ( prąd zmienny), których używacie nie przekracza podanych powyżej wartości. ŚCIAGNIĘCIE

1. Naciskając na przycisk blokady wrzeciona, obracajcie

śrubę mocującą tarczy przy pomocy klucza aż do zablokowania wrzeciona.

2. Odkręcajcie śrubę mocującą tarczy obracając klucz

w lewo jednocześnie naciskając na przycisk blokady wrzeciona. AKCESORIA STANDARDOWE Tarcza, prowadnica równoległa, kluczyk.

(RYSUNKI 2, 3, 4 I 5) SPUST-WŁĄCZNIK (FIG. 11) W celu uruchomienia lub zatrzymania narzędzia, naciśnijcie lub zwolnijcie włącznik (18). W celu uniknięcia przypadkowego uruchomienia narzędzia, spust-włącznik działa tylko wtedy, gdy wyłącznik bezpieczeństwa (19) jest wciśnięty. Wyłącznik bezpieczeństwa może być wciśnięty kciukiem, co umożliwaia naciśnięcie na spust-włącznik innymi palcami. Nie ma potrzeby naciskania na wyłącznik bezpieczeństwa po naciśnięciu na spust-włącznik.

3. Zdejmijcie śrubę mocującą tarczy oraz zewnętrzny

kołnierz oporowy tarczy.

4. Podnieście zupełnie do góry dolną osłonę tarczy

zwijając ją pod górną osłoną tarczy a następnie zdejmijcie tarczę. REGULOWANIE KLINA ROZDZIELCZEGO (FIG. 6) OSTRZEŻENIE! Nie używajcie tarcz, które są grubsze, lub których zęby są mniejsze niż grubość klina rozdzielczego. SPOSÓB UŻYCIA (RYS. 12) NIEBEZPIECZEŃSTWO! DOPILNUJCIE ABY WASZE RĘCE BYŁY

ODDALONE OD STREFY CIĘCIA KIEDY

1. Upewnijcie się, że klin rozdzielczy jest dopasowany

w taki sposób, że (Rys. 6): A. odległość między klinem rozdzielczym (11) a zębami tarczy jest mniejsza niż 5 mm. B. zęby nie przekraczają ponad 5 mm dolnego brzegu klina rozdzielczego.

2. Klina rozdzielczego powinno się zawsze używać,

z wyjątkiem kiedy wykonujecie cięcie zanurzeniowe w środku obrabianego przedmiotu. Podczas cięcia, naciskajcie i przesuwajcie piłę zdecydowanym i jednostajnym ruchem (NIE WYWIERAĆ NADMIERNEGO NACISKU) w celu uzyskania jednorodnego cięcia. Prędkość cięcia powinna być dostosowana do obrabianego przedmiotu. (Jeżeli obrabiany przedmiot jest twardy, należy ciąć powoli.) W celu uniknięcia przeciążenia silnika, należy często sprawdzać tarczę i wymienić ją lub naostrzyć jeżeli jest stępiona. REGULOWANIE GŁĘBOKOŚCI CIĘCIA (RYS. 7A, B, 8, 9)

1. W celu ustawienia głębokości cięcia, odkręćcie

przycisk blokady głębokości cięcia (12). (Rys. 7A)

2. Przesuńcie podstawę (13) przy pomocy łapy

regulującej głębokość cięcia (21) do pożądanej głębokości i dokręćcie mocno przycisk. (Rys. 7B)

3. Głębokość cięcia (14) możę być ustalona dzięki skali

głębokości (15) lub mierząc odległość wystawania tarczy poza podstawę. (Rys. 8 i 9) W CELU WYKONYWANIA CIĘCIA (RYS. 13 A, B) Kiedy wykonujecie cięcie tarczą pionową, posługujcie się punktem " A " żłobka prowadzącego podstawy (20) i prowadźcie waszą piłę według linii prowadzącej, którą wyznaczyliście ołówkem. Kiedy tniecie pod kątem 45°, posługujcie się punktem " B ". Ten żłobek prowadzący wskazuje w przybliżeniu linię cięcia. W celu określenia prawdziwej linii cięcia, wykonajcie cięcie próbne w drewnie odpadowym. USTAWIANIE KĄTA CIĘCIA (FIG. 10A, B)

1. Kąt cięcia może być ustawiony na obojętnie jakiej

pozycji zawartej od 0° do 45°. (Rys. 10A)

2. Odkręćcie pokrętło regulacji nachylenia (16) z przodu

narzędzia i ustawcie podstawę pod wybranym kątem posługując się podziałką nachylenia (17). (Rys. 10B)

3. Po ustawieniu kąta, należy dobrze dokręcić pokrętło

regulacji nachylenia. UWAGA! Kiedy używacie prowadnika równoległego, powinien on leciutko dotykać brzegu obrabianego przedmiotu. Nie dociskajcie zbyt mocno.

(JEDYNIE MODEL EWS-1366 ) (RYS. 14) W celu wyregulowania pozycji lasera, należy postąpić według poniższych instrukcji: Obracać drugą śubę w lewo celem przestawienia promienia na prawą stronę. Obracać drugą śubę w prawo celem przestawienia promienia na lewą stronę. OSTRZEŻENIE! Nigdy nie patrzcie bezpośrednio w kierunku promienia laserowego i nie włączajcie lasera, kiedy nie używacie pliarki. Nie zastosowanie się do tego wymogu może spowodować ciężkie obrażenia ciała. Prowadnik laserowy został dostarczony po zamontowaniu i ustawieniu linii kierunkowej w fabryce . KONSERWACJA Po użyciu upewnijcie się, że wasze narzędzie jest sprawne. Zalecamy zaniesienie waszego narzędzia, przynajmniej raz w roku, do Autoryzowanego Punktu Serwisowego Ryobi w celu dokonania smarowania i kompletnego czyszczenia. Objaśnienie: zróbcie próbę na drewnie odpadowym w celu sprawdzenia wyrównania (ustawienia linii kierunkowej) lasera. w razie potrzeby wyregulujcie laser.

Wyznaczcie linię prowadzącą w taki sposób, by była dobrze widoczna na obrabianym przedmiocie. Wyregulujcie głębokość i kąt cięcia w zależności od pożądanego cięcia. Włączcie prowadnik laserowy. KIEDY SILNIK JEST W TRAKCIE DZIAŁANIA NIE WOLNO WYKONYWAĆ ŻADNYCH REGULACJI. PRZED ZMIANĄ AKCESORII CZY ZUŻYWAJĄCYCH SIĘ CZĘŚCI (TARCZA TNĄCA, NASADKA, PAPIER ŚCIERNY itd.) ORAZ PRZED SMAROWANIEM CZY

ODŁĄCZYĆ PRZEWÓD ZASILAJĄCY.

(BEZ OLEJU, CZY TŁUSZCZU). Objaśnienie: nie wprowadzajcie tarczy do obrabianego przedmiotu zanim pilarka nie osiągnie maksymalnej prędkości.

Wprowadzajcie powoli tarczę do obrabianego przedmiotu. OSTRZEŻENIE! Dla większego bezpieczeństwa i lepszej pewności, wszystkie naprawy powinny być wykonywane w Autoryzowanym Punkcie Serwisowym Ryobi. Objaśnienie : Dopilnujcie, by prowadnik laserowy szedł po linii prowadzącej wyznaczonej na obrabianym przedmiocie, w celu uzyskania precyzyjnego cięcia.

Po zakończeniu cięcia, przed wyłączeniem prowadnika laserowego, należy zaczekać aż tarcza zupełnie przestanie się obracać.

EWS-1366) (RYS. 15) To narzędzie wyposażone jest w lampkę kontrolną podłączenia pod napięcie (22), która zaświeca się, gdy narzędzie jest podłączone do zasilania. Kontrolka ta przyciąga uwagę na fakt, że narzędzie jest podłączone do zasilania i że się uruchomi gdy tylko naciśniecie na spust. Wasza pilarka wyposażona jest w dwie lampki kontrolne (26) , które oświetlają obrabiany przedmiot i pomagają iść za linią cięcia. OCHRONA ŚRODOWISKA

USTAWIANIE PROWADNIKA LASEROWEGO

(RYS. 16) Surowce należy oddawać do recyklingu zamiast wyrzucać je na śmieci. Z myślą o ochronie środowiska, narzędzie, akcesoria i opakowania powinny być sortowane. W celu wyregulowania kąta lasera, należy postąpić według poniższych instrukcji: Obracać śrubę w prawo w celu skierowania promienia laserowego w prawą stronę. Obracać śrubę w lewo w celu skierowania promienia laserowego w lewą stronę.

Polski SYMBOLE Następujące symbole mogą widnieć na narzędziu lub w niniejszym podręczniku obsługi. Przed użyciem narzędzia upewnijcie się, że rozumiecie ich znaczenie. V..................................................................................Wolt Hz...............................................................................Herc .............................................................Prąd przemienny W..................................................................................Wat no................................................Prędkość bez obciążenia min-1..........................Ilość obrotów czy ruchów na minutę ...................Maksymalna zdolność cięcia w drewnie ....................................................Podwójna izolacja .......................Przeczytajcie ten podręcznik obsługi. ................Surowce należy oddawać do recyklingu zamiast wyrzucać je na śmieci. Z myślą o ochronie środowiska, narzędzie, akcesoria i opakowania powinny być sortowane.

WARUNKI GWARANCJI Na niniejszy produkt Ryobi udzielona jest dwuletnia gwarancja na ukryte wady fabryczne oraz na zdefektowane części. Okres gwarancji dwudziestu czterech (24) miesięcy, zaczyna się od wiążącej daty widniejącej na oryginale faktury wystawionej przez sprzedawcę dla ostatecznego nabywcy. Gwarancja ta nie obejmuje zniszczenia wynikającego z normalnego zużycia, czy też uszkodzeń spowodowanych nadmierną eksploatacją, lub niewłaściwą konserwacją, czy nieodpowiednim użytkowaniem niezgodnym z przeznaczeniem. Wyłączone są z niej również akcesoria tj. akumulatory, żarówki, ostrza, końcówki, worki, itd. W wypadku stwierdzenia złego funkcjonowania podczas okresu gwarancyjnego, prosimy o skierowanie NIE ZDEMONTOWANEGO produktu, wraz z dowodem zakupu do waszego dostawcy lub do najbliższego Autoryzowanego Punktu Serwisowego Ryobi. Niniejsza gwarancja nie podważa przysługujących Państwu uprawnień dotyczących wadliwych produktów.

Z całą odpowiedzialnością oświadczamy, że niniejszy produkt jest zgodny z normami czy też znormalizowanymi dokumentami wymienionymi poniżej: 98/37/EC (do 28 grudnia 2009), 2006/42/EC (od 29 grudnia 2009), 2006/95/EC, 2004/108/EC, EN55014-1; EN55014-2; EN61000-3-2; EN61000-3-3; EN60745-1; EN60745-2-5; EN50366
