NÁVOD NA OBSLUHU EWS-1266 RYOBI

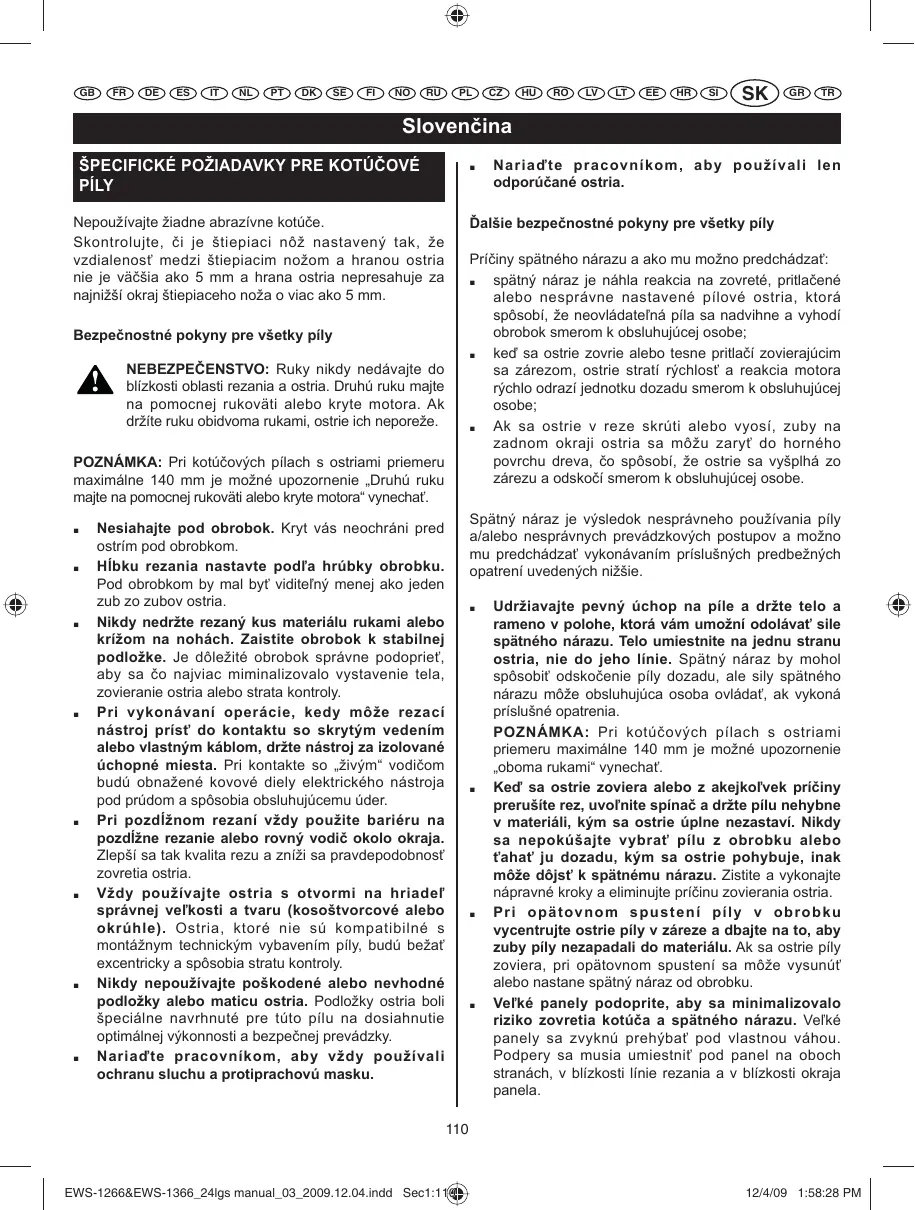

Nepoužívajte žiadne abrazívne kotúče. Skontrolujte, či je štiepiaci nôž nastavený tak, že vzdialenosť medzi štiepiacim nožom a hranou ostria nie je väčšia ako 5 mm a hrana ostria nepresahuje za najnižší okraj štiepiaceho noža o viac ako 5 mm. Ďalšie bezpečnostné pokyny pre všetky píly Príčiny spätného nárazu a ako mu možno predchádzať: spätný náraz je náhla reakcia na zovreté, pritlačené alebo nesprávne nastavené pílové ostria, ktorá spôsobí, že neovládateľná píla sa nadvihne a vyhodí obrobok smerom k obsluhujúcej osobe; keď sa ostrie zovrie alebo tesne pritlačí zovierajúcim sa zárezom, ostrie stratí rýchlosť a reakcia motora rýchlo odrazí jednotku dozadu smerom k obsluhujúcej osobe; Ak sa ostrie v reze skrúti alebo vyosí, zuby na zadnom okraji ostria sa môžu zaryť do horného povrchu dreva, čo spôsobí, že ostrie sa vyšplhá zo zárezu a odskočí smerom k obsluhujúcej osobe.

Bezpečnostné pokyny pre všetky píly NEBEZPEČENSTVO: Ruky nikdy nedávajte do blízkosti oblasti rezania a ostria. Druhú ruku majte na pomocnej rukoväti alebo kryte motora. Ak držíte ruku obidvoma rukami, ostrie ich neporeže. POZNÁMKA: Pri kotúčových pílach s ostriami priemeru maximálne 140 mm je možné upozornenie „Druhú ruku majte na pomocnej rukoväti alebo kryte motora“ vynechať.

Nariaďte pracovníkom, aby používali len odporúčané ostria. Spätný náraz je výsledok nesprávneho používania píly a/alebo nesprávnych prevádzkových postupov a možno mu predchádzať vykonávaním príslušných predbežných opatrení uvedených nižšie. Nesiahajte pod obrobok. Kryt vás neochráni pred ostrím pod obrobkom. Hĺbku rezania nastavte podľa hrúbky obrobku. Pod obrobkom by mal byť viditeľný menej ako jeden zub zo zubov ostria. Nikdy nedržte rezaný kus materiálu rukami alebo krížom na nohách. Zaistite obrobok k stabilnej podložke. Je dôležité obrobok správne podoprieť, aby sa čo najviac miminalizovalo vystavenie tela, zovieranie ostria alebo strata kontroly. Pri vykonávaní operácie, kedy môže rezací nástroj prísť do kontaktu so skrytým vedením alebo vlastným káblom, držte nástroj za izolované úchopné miesta. Pri kontakte so „živým“ vodičom budú obnažené kovové diely elektrického nástroja pod prúdom a spôsobia obsluhujúcemu úder. Pri pozdĺžnom rezaní vždy použite bariéru na pozdĺžne rezanie alebo rovný vodič okolo okraja. Zlepší sa tak kvalita rezu a zníži sa pravdepodobnosť zovretia ostria. Vždy používajte ostria s otvormi na hriadeľ správnej veľkosti a tvaru (kosoštvorcové alebo okrúhle). Ostria, ktoré nie sú kompatibilné s montážnym technickým vybavením píly, budú bežať excentricky a spôsobia stratu kontroly. Nikdy nepoužívajte poškodené alebo nevhodné podložky alebo maticu ostria. Podložky ostria boli špeciálne navrhnuté pre túto pílu na dosiahnutie optimálnej výkonnosti a bezpečnej prevádzky. Nariaďte pracovníkom, aby vždy používali ochranu sluchu a protiprachovú masku.

Udržiavajte pevný úchop na píle a držte telo a rameno v polohe, ktorá vám umožní odolávať sile spätného nárazu. Telo umiestnite na jednu stranu ostria, nie do jeho línie. Spätný náraz by mohol spôsobiť odskočenie píly dozadu, ale sily spätného nárazu môže obsluhujúca osoba ovládať, ak vykoná príslušné opatrenia. POZNÁMKA: Pri kotúčových pílach s ostriami priemeru maximálne 140 mm je možné upozornenie „oboma rukami“ vynechať. Keď sa ostrie zoviera alebo z akejkoľvek príčiny prerušíte rez, uvoľnite spínač a držte pílu nehybne v materiáli, kým sa ostrie úplne nezastaví. Nikdy sa nepokúšajte vybrať pílu z obrobku alebo ťahať ju dozadu, kým sa ostrie pohybuje, inak môže dôjsť k spätnému nárazu. Zistite a vykonajte nápravné kroky a eliminujte príčinu zovierania ostria. Pri opätovnom spustení píly v obrobku vycentrujte ostrie píly v záreze a dbajte na to, aby zuby píly nezapadali do materiálu. Ak sa ostrie píly zoviera, pri opätovnom spustení sa môže vysunúť alebo nastane spätný náraz od obrobku. Veľké panely podoprite, aby sa minimalizovalo riziko zovretia kotúča a spätného nárazu. Veľké panely sa zvyknú prehýbať pod vlastnou váhou. Podpery sa musia umiestniť pod panel na oboch stranách, v blízkosti línie rezania a v blízkosti okraja panela.

Ďalšie bezpečnostné pokyny pre všetky píly so štiepiacim nožom Používajte vhodný štiepiaci nôž pre použité ostrie. Aby štiepiaci nôž fungoval, musí byť hrubší ako telo ostria, ale tenší ako súprava zubov ostria. Štiepiaci nôž nastavte podľa popisu v tomto návode na použitie. Nesprávne rozmiestnenie, umiestnenie a zarovnanie môže znížiť účinnosť štiepiaceho noža pri predchádzaní spätného nárazu. Vždy používajte štiepiaci nôž, okrem zapichovacieho rezania. Štiepiaci nôž sa musí po zapichovacom rezaní vymeniť. Štiepiaci nôž počas zapichovacieho rezania spôsobuje drenie a môže spôsobiť spätný náraz. Aby štiepiaci nôž fungoval, musí byť zasunutý do obrobku. Štiepiaci nôž je pri krátkych rezoch neúčinný pri predchádzaní spätného nárazu. Nepoužívajte pílu, ak je štiepiaci nôž ohnutý. Aj ľahké drenie môže spomaliť rýchlosť uzavierania krytu. Nepoužívajte otupené alebo poškodené príslušenstvo. Nezaostrené alebo nesprávne nasadené ostria vytvárajú úzky zárez a dochádza k nadmernému treniu, zovieraniu ostria a spätnému nárazu. Páčky nastavenia hĺbky a úkosu ostria musia byť pred rezaním utiahnuté a zaistené. Ak sa nastavenie ostria počas rezania posunie, môže spôsobiť zovretie a spätný náraz. Pri vykonávaní „zapichovacieho rezu“ do existujúcich stien či iných neprehľadných povrchov. Vyčnievajúce ostrie môže porezať objekty a následne spôsobiť spätný náraz. Bezpečnostné pokyny pre píly so spodným krytom

Pred každým použitím skontrolujte, spodný kryt, či je správne uzavretý. Nepracujte s pílou, ak sa spodný kryt voľne nepohybuje a ihneď sa neuzavrie. Nikdy neupínajte ani neuväzujte spodný kryt do otvorenej polohy. Ak píla náhodne spadne, spodný kryt sa môže ohnúť. Nadvihnite spodný kryt pomocou zaťahovacej páčky a skontrolujte, či sa voľne pohybuje a nedotýka sa ostria ani žiadnej inej časti, a to pri všetkých uhloch a hĺbkach rezu. POZNÁMKA: Za výraz „zaťahovacia páčka“ možno použiť alternatívnu štylizáciu. Skontrolujte funkčnosť pružiny spodného krytu. Ak kryt a pružina nefungujú správne, pred použitím sa na nich musí vykonať servis. Spodný kryt môže fungovať lenivo, keď sú niektoré časti poškodené, sú na ňom lepkavé usadeniny alebo nahromadené nečistoty. Spodný kryt by sa mal zatiahnuť manuálne len pri špeciálnych rezoch ako „zapichovacie rezy“ a „zložené rezy“. Nadvihnite spodný kryt pomocou zaťahovacej páčky a hneď, ako ostrie prenikne do materiálu, musíte spodný kryt uvoľniť. Pri všetkých iných rezoch by mal spodný kryt pracovať automaticky. POZNÁMKA: Za výraz „zaťahovacia páčka“ možno použiť alternatívnu štylizáciu. Predtým, ako položíte pílu na pracovný stôl alebo dlážku, vždy skontrolujte, či spodný kryt zakrýva ostrie. Nechránené ostrie bežiace na voľnobeh spôsobí spätný pohyb píly, pričom poreže všetko v ceste. Dávajte pozor na čas, ktorý potrvá, kým sa ostrie zastaví po uvoľnení spínača. POPIS

Tlačidlo blokovania vretena Skrutka so šesťhrannou hlavou Skrutkový kľúč Vonkajšia podložka ostria Spodný kryt Páčka spodného krytu Horný kryt Ostrie Vnútorná podložka ostria Tryska na prach Štiepiaci nôž Tlačidlo uzamknutia hĺbky Základová doska Hĺbka rezu Stupnica hĺbky Tlačidlo nastavenia úkosu Stupnica skosenia Spínač Poistné tlačidlo Vodiaca lišta Držadlo nastavenia hĺbky Indikátor zariadenia pod prúdom Tlačidlo laserového navádzania Laserové navádzanie Tlačidlo LED Kontrolka LED

Slovenčina ŠPECIFIKÁCIE Napätie Príkon Rýchlosť bez záťaže Rozmer ústia Veľkosť ostria Kapacita rezania pri 0° pri 45° Stupnica skosenia EWS-1266 230V 1,250 W EWS-1366 110V/230V 1,250 W/1,350

Maximálna prípustná impedancia systému: Zmax pre EWS-1266 je 0,245 Zref a Zmax pre EWS-1366 je 0,252 Zref. V prípade pochybností skontrolujte u miestneho dodávateľa elektrickej energie, či zásuvky striedavého prúdu vo vašej oblasti neprekračujú vyššie uvedené hodnoty.

otáčajte skrutkou so šesťhrannou hlavou (2) pomocou skrutkového kľúča (3), kým sa vreteno nezablokuje. (Obr. 2) Uvoľnite skrutku so šesťhrannou hlavou otáčaním pomocou skrutkového kľúča proti smeru pohybu hodinových ručičiek a súčasne stláčajte tlačidlo blokovania vretena. (Obr. 2) Odstráňte skrutku so šesťhrannou hlavou a vonkajšiu podložku ostria (4). (Obr. 2) Zatiahnite späť spodný kryt (5) pomocou páčky spodného krytu (6) podľa možností čo naďalej pod spodný kryt (7). (Obr. 3) Potom nasaďte ostrie píly (8) oproti vnútornej podložke ostria (9) na vretene. Potom nasaďte vonkajšiu podložku ostria a skrutku so šesťhrannou hlavou. (Obr. 3 a 4) Znova stlačte tlačidlo blokovania vretena, utiahnite skrutku so šesťhrannou hlavou pomocou skrutkového kľúča otáčaním v smere pohybu hodinových ručičiek a súčasne stláčajte tlačidlo blokovania vretena. (Obr. 5) Keď utiahnete skrutku so šesťhrannou hlavou, uvoľnite tlačidlo blokovania vretena. DEMONTÁŽ OSTRIA

ŠTANDARDNÉ PRÍSLUŠENSTVO

1. Stlačte tlačidlo blokovania vretena a súčasne

otáčajte skrutkou so šesťhrannou hlavou pomocou skrutkového kľúča, kým sa vreteno nezablokuje.

2. Uvoľnite skrutku so šesťhrannou hlavou otáčaním

pomocou skrutkového kľúča proti smeru pohybu hodinových ručičiek a súčasne stláčajte tlačidlo blokovania vretena.

3. Odstráňte skrutku so šesťhrannou hlavou a vonkajšiu

4. Zatiahnite späť spodný kryt podľa možností čo naďalej

Hluk (hladina akustického tlaku) na pracovisku môže prekračovať 85 dB. V takom prípade musí obsluhujúca osoba prijať opatrenia na zvukovú izoláciu a ochranu sluchu. NASTAVENIE ŠTIEPIACIEHO NOŽA (OBR. 6)

VÝSTRAHA! Nepoužívajte pílové ostria, ktorých disk je hrubší alebo ktorých súprava je menšia ako hrúbka štiepiaceho noža. VŽDY ODPOJTE NÁSTROJ OD ELEKTRICKEJ SIETE

1. Skontrolujte, či je štiepiaci nôž nastavený tak, aby

(obr. 6): A. Vzdialenosť medzi štiepiacim nožom (11) a ozubením pílového ostria bola menšia ako 5 mm. B. Ozubenie nepresahovalo viac ako 5 mm za spodný okraj štiepiaceho noža.

2. Je nevyhnutné vždy používať štiepiaci nôž, okrem

prípadov zapichovacieho rezu v strede obrobku. MONTÁŽ A DEMONTÁŽ OSTRIA (OBRÁZKY 2, 3, 4 A 5) NASADENIE OSTRIA

1. Stlačte tlačidlo blokovania vretena (1) a súčasne

1. Ak chcete nastaviť hĺbku rezu, uvoľnite tlačidlo

nastavenia hĺbky (12). (Obr. 7A).

2. Posuňte základovú dosku (13) do požadovanej hĺbky

pomocou držadla nastavenia hĺbky (21) a znova pevne utiahnite toto tlačidlo. (Obr. 7B).

3. Hĺbku rezu (14) možno určiť pomocou stupnice hĺbky

(15) alebo odmeraním vzdialenosti, o ktorú vyčnieva ostrie zo základovej dosky. (Obr. 8 a 9) Pri rezaní obrobku v uhle 0° použite bod „A“ na vodiacej lište základovej dosky (20) a posúvajte pílu pozdĺž ceruzkovej čiary, ktorú ste nakreslili. Pri rezaní v uhle 45° použite bod „B“. Táto vodiaca lišta zobrazuje približnú líniu rezu. Na určenie skutočnej línie rezu použite skúšobný rez na odpadnom dreve. UPOZORNENIE! Pri pozdĺžnom rezaní by sa mala bariéra na pozdĺžne rezanie dotýkať obrobku len jemne. Nepoužívajte nadmernú silu. NASTAVENIE UHLA REZANIA (OBR. 10A, 10B)

1. Uhol rezania možno nastaviť do ľubovoľnej polohy v

rozmedzí 0° až 45°. (Obr. 10A)

2. Uvoľnite tlačidlo nastavenia úkosu (16) na prednej

(LEN PRE EWS-1366) (OBR. 14) VÝSTRAHA! Nepozerajte do laserového lúča ani nezapínajte laser, keď sa nástroj nepoužíva. V opačnom prípade môže dôjsť k prípadnému závažnému osobnému poraneniu. Laserová jednotka s dodáva z výroby už namontovaná a nastavená. SPÍNAČ (OBR. 11) POZNÁMKA: Na kontrolu zarovnania lasera vykonajte skúšobný rez na kuse použitého materiálu. Možno bude potrebné zarovnať laser. Tento nástroj sa spúšťa a zastavuje stlačením a uvoľnením spínača (18). Aby nedošlo k náhodnému spusteniu nástroja, spínač možno aktivovať len po predchádzajúcom stlačení poistného tlačidla (19). Toto poistné tlačidlo možno stlačiť palcom, takže ostatné prsty budú voľné na stláčanie spínača. Po stlačení spínača už nie je potrebné držať stlačené poistné tlačidlo.

Na obrobku vyznačte líniu rezu. Podľa potreby nastavte hĺbku a uhol rezu. Zapnite laserový lúč. POZNÁMKA: Nedotýkajte ostrím obrobku, kým píla nedosiahne maximálnu rýchlosť. POKYNY NA OBSLUHU (OBR. 12)

EWS-1366) (OBR. 15) Pri rezaní vyvíjajte stabilný a rovnomerný prítlak (PRÍLIŠ NEPRITLÁČAJTE), aby ste dosiahli rovnomerný rez. Režte rýchlosťou, ktorá je vhodná pre daný obrobok. (Ak je obrobok tvrdý, režte pomaly.) Často kontrolujte ostrie píly a ak sa otupí, vymeňte ho alebo naostrite, aby nedochádzalo k preťažovaniu motora. Táto píla je vybavená 2 PRACOVNÝMI OSVETĽOVACÍMI DIÓDAMI LED (26). Toto pracovné osvetlenie pomáha osvetľovať obrobok v slabo osvetlených priestoroch a uľahčuje sledovanie línie rezania.

no..................................................Rýchlosť bez záťaže Otáčaním skrutky proti smeru pohybu hodinových ručičiek posúvate laserový lúč doprava. min-1 ..........................Otáčky alebo striedanie za minútu Otáčaním skrutky proti v smere pohybu hodinových ručičiek posúvate laserový lúč doľava. .........Maximálna rezacia kapacita v prípade dreva ÚDRŽBA ......................................................Dvojitá izolácia Po použití skontrolujte, či je nástroj v dobrom stave. Raz ročne sa odporúča odovzdať nástroj do autorizovaného servisného strediska spoločnosti RYOBI a dôkladné vyčistenie a namazanie. ...............................Prečítajte si návod na použitie ....................................Základné materiály nevyhadzujte do odpadu, ale ich recyklujte. Stroj, príslušenstvo a obal je potrebné separovať a recyklovať spôsobom neškodným pre životné prostredie. KÝM SA MOTOR POHYBUJE, NEVYKONÁVAJTE Ž I A D N E N A S TAV E N I A . P R E D V Ý M E N O U ODNÍMATEĽNÉHO ALEBO SPOTREBNÉHO DIELU (OSTRIE, VRTÁK A POD.), MAZANÍM ALEBO PRÁCOU NA JEDNOTKE, VŽDY ODPOJTE NAPÁJACÍ KÁBEL Z ELEKTRICKEJ SIETE . DRŽADLÁ UDRŽUJTE ČISTÉ, BEZ OLEJA A MASTNOTY. VÝSTRAHA! Na zaistenie bezpečnosti a spoľahlivosti musí všetky opravy vykonávať AUTORIZOVANÉ SERVISNÉ STREDISKO alebo KVALIFIKOVANÁ SERVISNÁ ORGANIZÁCIA.

INDIKÁTOR ZARIADENIA POD PRÚDOM

Tento nástroj je vybavený indikátorom zariadenia pod prúdom (7), ktorý sa rozsvieti, akonáhle pripojíte nástroj do elektrickej siete. Varuje tak používateľa, že nástroj je pripojený a po stlačení spínača sa spustí

OCHRANA ŽIVOTNÉHO PROSTREDIA

V rámci možností neodhadzujte opotrebovaný prístroj, alebo jeho časti do domového odpadu a snažte sa o jeho recykláciu. Zariadenie, príslušenstvo a obalový materiál by mal byť roztriedený pre ekologickú recykláciu.

Tento produkt prichádza so zárukou na chyby v materiáli a spracovaní v dĺžke 24 mesiacov od dátumu kúpy, alebo dodania. Chyby spôsobené normálnym opotrebovaním, nedovolenou / nesprávnou údržbou / narábaním, alebo preťažením, sú z tejto záruky vylúčené podobne ako príslušenstvo ako batériové články, čepele a hrotov atď. V prípade poruchy v období záruky, prineste prosím NEROZOBRANÝ s dokladom o kúpe vášmu predajcovi, alebo do najbližšieho servisného centra Ryobi. Vaše zákonné práva ohľadom poškodeného výrobku nie sú ovplyvnené touto zárukou.

Vyhlasujeme našu výhradnú zodpovednosť za produkt, ktorý spĺňa nasledovné štandardy alebo štandardizované dokumenty. 98/37/EC (do 28. decembra 2009), 2006/42/EC (od 29. decembra 2009), 2006/95/EC, 2004/108/EC, EN55014-1; EN55014-2; EN61000-3-2; EN61000-3-3; EN60745-1; EN60745-2-5; EN50366
