BEDIENUNGSANLEITUNG EWS-1266 RYOBI

RÉGLAGE DE LA PROFONDEUR

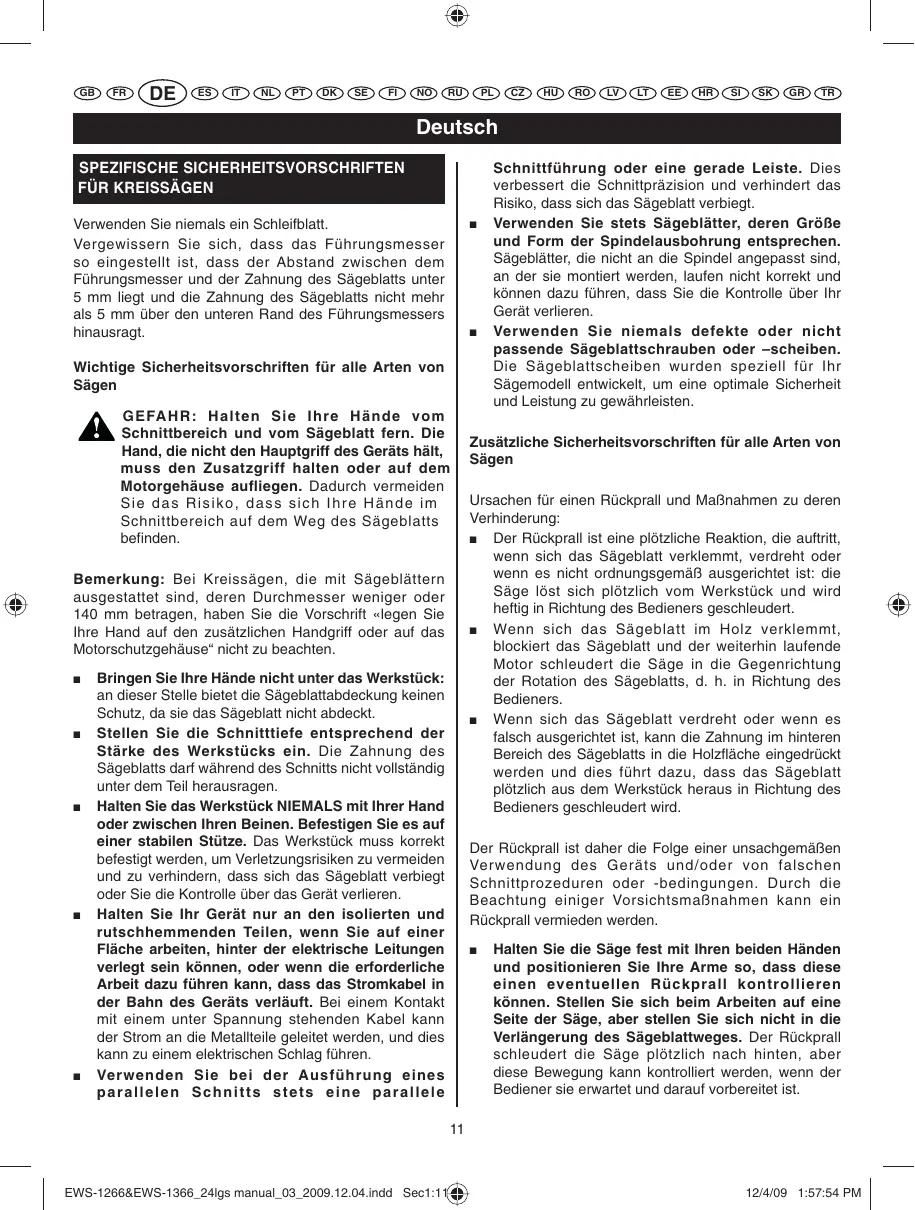

Deutsch SPEZIFISCHE SICHERHEITSVORSCHRIFTEN

Verwenden Sie niemals ein Schleifblatt. Vergewissern Sie sich, dass das Führungsmesser so eingestellt ist, dass der Abstand zwischen dem Führungsmesser und der Zahnung des Sägeblatts unter 5 mm liegt und die Zahnung des Sägeblatts nicht mehr als 5 mm über den unteren Rand des Führungsmessers hinausragt.

Wichtige Sicherheitsvorschriften für alle Arten von Sägen GEFAHR: Halten Sie Ihre Hände vom Schnittbereich und vom Sägeblatt fern. Die Hand, die nicht den Hauptgriff des Geräts hält, muss den Zusatzgriff halten oder auf dem Motorgehäuse aufliegen. Dadurch vermeiden Sie das Risiko, dass sich Ihre Hände im Schnittbereich auf dem Weg des Sägeblatts befinden. Bemerkung: Bei Kreissägen, die mit Sägeblättern ausgestattet sind, deren Durchmesser weniger oder 140 mm betragen, haben Sie die Vorschrift «legen Sie Ihre Hand auf den zusätzlichen Handgriff oder auf das Motorschutzgehäuse“ nicht zu beachten.

Bringen Sie Ihre Hände nicht unter das Werkstück: an dieser Stelle bietet die Sägeblattabdeckung keinen Schutz, da sie das Sägeblatt nicht abdeckt. Stellen Sie die Schnitttiefe entsprechend der Stärke des Werkstücks ein. Die Zahnung des Sägeblatts darf während des Schnitts nicht vollständig unter dem Teil herausragen. Halten Sie das Werkstück NIEMALS mit Ihrer Hand oder zwischen Ihren Beinen. Befestigen Sie es auf einer stabilen Stütze. Das Werkstück muss korrekt befestigt werden, um Verletzungsrisiken zu vermeiden und zu verhindern, dass sich das Sägeblatt verbiegt oder Sie die Kontrolle über das Gerät verlieren. Halten Sie Ihr Gerät nur an den isolierten und rutschhemmenden Teilen, wenn Sie auf einer Fläche arbeiten, hinter der elektrische Leitungen verlegt sein können, oder wenn die erforderliche Arbeit dazu führen kann, dass das Stromkabel in der Bahn des Geräts verläuft. Bei einem Kontakt mit einem unter Spannung stehenden Kabel kann der Strom an die Metallteile geleitet werden, und dies kann zu einem elektrischen Schlag führen. Verwenden Sie bei der Ausführung eines parallelen Schnitts stets eine parallele Schnittführung oder eine gerade Leiste. Dies verbessert die Schnittpräzision und verhindert das Risiko, dass sich das Sägeblatt verbiegt. Verwenden Sie stets Sägeblätter, deren Größe und Form der Spindelausbohrung entsprechen. Sägeblätter, die nicht an die Spindel angepasst sind, an der sie montiert werden, laufen nicht korrekt und können dazu führen, dass Sie die Kontrolle über Ihr Gerät verlieren. Verwenden Sie niemals defekte oder nicht passende Sägeblattschrauben oder –scheiben. Die Sägeblattscheiben wurden speziell für Ihr Sägemodell entwickelt, um eine optimale Sicherheit und Leistung zu gewährleisten. Zusätzliche Sicherheitsvorschriften für alle Arten von Sägen Ursachen für einen Rückprall und Maßnahmen zu deren Verhinderung: Der Rückprall ist eine plötzliche Reaktion, die auftritt, wenn sich das Sägeblatt verklemmt, verdreht oder wenn es nicht ordnungsgemäß ausgerichtet ist: die Säge löst sich plötzlich vom Werkstück und wird heftig in Richtung des Bedieners geschleudert. Wenn sich das Sägeblatt im Holz verklemmt, blockiert das Sägeblatt und der weiterhin laufende Motor schleudert die Säge in die Gegenrichtung der Rotation des Sägeblatts, d. h. in Richtung des Bedieners. Wenn sich das Sägeblatt verdreht oder wenn es falsch ausgerichtet ist, kann die Zahnung im hinteren Bereich des Sägeblatts in die Holzfläche eingedrückt werden und dies führt dazu, dass das Sägeblatt plötzlich aus dem Werkstück heraus in Richtung des Bedieners geschleudert wird. Der Rückprall ist daher die Folge einer unsachgemäßen Verwendung des Geräts und/oder von falschen Schnittprozeduren oder -bedingungen. Durch die Beachtung einiger Vorsichtsmaßnahmen kann ein Rückprall vermieden werden.

Halten Sie die Säge fest mit Ihren beiden Händen und positionieren Sie Ihre Arme so, dass diese einen eventuellen Rückprall kontrollieren können. Stellen Sie sich beim Arbeiten auf eine Seite der Säge, aber stellen Sie sich nicht in die Verlängerung des Sägeblattweges. Der Rückprall schleudert die Säge plötzlich nach hinten, aber diese Bewegung kann kontrolliert werden, wenn der Bediener sie erwartet und darauf vorbereitet ist.

Deutsch Sicherheitsvorschriften in Bezug auf die Sägeblattabdeckung SPEZIFISCHE SICHERHEITSVORSCHRIFTEN

Bemerkung: Bei Sägen, die mit einem Sägeblatt ausgestattet sind, dessen Durchmesser weniger oder 140 mm beträgt, haben Sie die Anweisung „mit beiden Händen“ nicht zu beachten. Wenn sich das Sägeblatt verklemmt oder wenn Sie den Schnitt unterbrechen müssen, geben Sie den Ein-/Aus-Schalter frei und halten die Säge im Werkstück, bis das Sägeblatt vollständig zum Stillstand kommt. Versuchen Sie niemals, die Säge aus dem Werkstück zu entfernen oder die Säge nach hinten zu ziehen, während das Sägeblatt rotiert, denn dies kann zu einem Rückprall führen. Wenn sich das Sägeblatt verklemmt, Sie die Ursache ermitteln und die erforderlichen Maßnahmen ergreifen, damit sich dieser Vorfall nicht wiederholen kann. Bevor Sie die Säge wieder einschalten, um den Schnitt fortzusetzen, richten Sie das Sägeblatt korrekt mit der Sägemarkierung aus und vergewissern Sie sich, dass die Zähne das Werkstück nicht berühren. Wenn das Sägeblatt im Werkstück verklemmt ist, kann beim Einschalten der Säge ein Rückprall auftreten. Stützen Sie lange Werkstücke ab, um zu vermeiden, dass sich das Sägeblatt verklemmt und ein Rückprallrisiko auftritt. Lange Werkstücke neigen dazu, auf Grund ihres eigenen Gewichts durchzuhängen. Sie können an beiden Seiten des Werkstücks in der Nähe der Sägemarkierung und im Bereich der Enden des Werkstücks Stützen verwenden. Verwenden Sie keine stumpfen oder beschädigten Sägeblätter. Stumpfe oder nicht ordnungsgemäß montierte Sägeblätter erzeugen einen feinen Sägeschnitt, der zu einer übermäßigen Reibung des Sägeblatts und daher zu höheren Verdrehungs- und Rückprallrisiken führt. Prüfen Sie vor Beginn eines Schnitts, dass die Knöpfe zur Einstellung der Tiefe und Neigung ordnungsgemäß gesperrt sind. Wenn sich die Einstellungen der Sägeblattposition im Verlauf des Schnitts ändern, kann das Sägeblatt verklemmen und einen Rückprall verursachen. Gehen Sie bei der Durchführung von Eintauchschnitten in Wände oder andere Blindflächen besonders vorsichtig vor. Das Sägeblatt kann auf verborgene Elemente aufstoßen und dies kann zu einem Rückprall führen.

Vergewissern Sie sich vor jeder Verwendung, dass die untere Sägeblattabdeckung das Sägeblatt korrekt abdeckt. Verwenden Sie Ihre Säge nicht, wenn die untere Sägeblattabdeckung nicht frei beweglich ist und wenn sie nicht sofort auf das Sägeblatt zurückklappt. Blockieren oder befestigen Sie die untere Sägeblattabdeckung niemals in geöffneter Position. Wenn die Säge versehentlich herunterfällt, kann sich die untere Sägeblattabdeckung verbiegen. Heben Sie die untere Sägeblattabdeckung mit dem Hebel an und vergewissern Sie sich, dass sie problemlos bewegt werden kann und bei jedem gewählten Schnittwinkel und jeder Schnitttiefe weder das Sägeblatt noch ein anderes Element berührt. Bemerkung: Es kann ein anderer Ausdruck als „Hebel“ benutzt werden. Vergewissern Sie sich, dass die Feder der unteren Sägeblattabdeckung in einwandfreiem Zustand ist und korrekt funktioniert. Wenn die Sägeblattabdeckung oder die Feder nicht korrekt funktionieren, müssen Sie diese vor der Verwendung Ihrer Säge reparieren oder auswechseln lassen. Die Bewegung der unteren Sägeblattabdeckung kann durch beschädigte Teile, eine Harzablagerung oder eine Ansammlung von Sägespänen behindert werden. Die Sägeblattabdeckung darf manuell nur für bestimmte Sägeschnitte angehoben werden, vor allem beim Eintauchsägen oder bei doppelten Sägeschnitten. Heben Sie die untere Sägeblattabdeckung mit dem Hebel an. Sobald das Sägeblatt in das Werksstück eindringt, die untere Sägeblattabdeckung wieder freigeben. Bei allen anderen Arten von Schnitten positioniert sich die untere Sägeblattabdeckung automatisch. Bemerkung: Es kann ein anderer Ausdruck als „Hebel“ benutzt werden. Prüfen Sie stets, dass die untere Sägeblattabdeckung das Sägeblatt einwandfrei abdeckt, bevor Sie Ihre Säge auf einem Werktisch oder auf dem Boden abstellen. Wenn das Sägeblatt nicht korrekt abgedeckt ist, kann es sich im Leerlauf drehen und alle auf der Bahn befindlichen Elemente schneiden. Beachten Sie, dass das Sägeblatt nach dem Ausschalten des Motors für einige Zeit weiter läuft.

21. Lasche für Einstellung der Schnitttiefe

23. Ein-/Aus-Schalter der Laserführung

25. Ein-/Aus-Schalter der Leuchte

SPEZIFISCHE SICHERHEITSVORSCHRIFTEN

Sicherheitsvorschriften in Bezug auf das Führungsmesser

Verwenden Sie ein für den verwendeten Sägeblatttyp geeignetes Führungsmesser. Das Führungsmesser muss dicker als der Hauptteil des Sägeblatts, aber dünner als die Zahnung des Sägeblatts sein. Verwenden Sie das Führungsmesser gemäß den Anweisungen dieses Handbuchs. Wenn das Führungsmesser nicht korrekt positioniert oder ausgerichtet ist, können die Rückprallrisiken nicht effizient vermieden werden. Verwenden Sie stets das Führungsmesser, außer wenn Sie einen Eintauchschnitt durchführen. Das Führungsmesser kann beim Eintauchsägen ein Hindernis darstellen und Ursache für einen Rückprall sein. Setzen Sie das Führungsmesser nach Abschluss des Eintauchschnitts wieder ein. Das Führungsmesser ist korrekt positioniert, wenn es mit dem Werkstück in Kontakt ist. Das Führungsmesser ermöglicht es nicht, bei kurzen Schnitten einen Rückprall zu vermeiden. Verwenden Sie Ihre Säge nicht, wenn das Führungsmesser verdreht ist. Eine leichte Reibung an der unteren Sägeblattabdeckung genügt, um deren Abwärtsbewegung zu behindern. PRODUKTDATE Stromversorgung Leistungsaufnahme Leerlaufgeschwindigkeit Ausbohrung Durchmesser des Sägeblattes Schnittleistung bei 0° bei 45° Neigungsskala EWS-1266 230V

16 mm 190 mm 190 mm 66 mm 38 mm 0 – 45° 66 mm 38 mm 0 – 45° SICHERHEITSVORSCHRIFTEN Die maximal zulässige Systemimpedanz ist: - Zmax = 0,245 x Zref für das Modell EWS-1266 - Zmax = 0,252 x Zref für die Modelle EWS-1366 Überprüfen Sie bitte im Zweifelsfall bei Ihrem Stromversorgungsunternehmen, ob die Impedanzder von Ihnen verwendeten WS-Steckdosen die obenangegebenen Werte nicht überschreitet. BESCHREIBUNG STANDARDZUBEHÖR

1. Spindelverriegelungsknopf

2. Sägeblattschraube

3. Bedienungsschlüssel

4. Äußere Sägeblattscheibe

5. Unterer Sägeblattschutz

6. Hebel des unteren Sägeblattschutzes

7. Oberer Sägeblattschutz

9. Innere Sägeblattscheibe

12. Sperrknopf für Schnitttiefe

15. Schnitttiefenskala

16. Neigungseinstellungsknopf

18. Ein-/Aus-Schalter

19. Sicherheitsknopf

Sägeblatt, parallele Schnittführung, Schlüssel. ANWENDUNG Schneiden von Holz. LÄRMBELASTUNG Der Lärm (oder Schalldruckpegel) am Arbeitsplatz kann über 85 dB liegen. In diesem Fall sind Schallschutz- und Gehörschutzmaßnahmen für den Bediener erforderlich. MONTAGE ZIEHEN SIE STETS DEN NETZSTECKER AB, BEVOR SIE DAS SÄGEBLATT MONTIEREN ODER

ENTFERNEN. ACHTEN SIE DARAUF, DASS DIE

ZÄHNE DES SÄGEBLATTS IM VORDEREN BEREICH DES GERÄTS NACH OBEN ZEIGEN.

1. Vergewissern Sie sich, dass das Führungsmesser

folgendermaßen eingestellt ist (Abb. 6): A. Die Distanz zwischen dem Führungsmesser (11) und der Sägeblattzahnung muss unter 5 mm liegen. B. Die Zahnung darf nicht mehr als 5 mm über den unteren Rand des Führungsmessers hinausgehen.

2. Das Führungsmesser muss immer verwendet werden,

außer wenn Sie einen Einstechschnitt in der Mitte des Werkstücks durchführen.

EINSETZEN UND ENTFERNEN DES

SÄGEBLATTS (ABBILDUNGEN 2, 3, 4 UND 5). EINSETZEN

1. Drücken Sie auf den Sperrknopf der Spindel (1),

drehen Sie die Sägeblattschraube (2) mit einem Bedienungsschlüssel (3), bis die Spindel blockiert. (Abb. 2)

2. Lösen Sie die Sägeblattschraube, indem Sie den

Schlüssel nach links drehen während Sie auf den Spindelsperrknopf drücken. (Abb. 2)

3. Entfernen Sie die Sägeblattschraube und die äußere

Sägeblattscheibe (4). (Abb. 2)

4. Heben Sie den unteren Sägeblattschutz (5) mit Hilfe

seines Hebels (6) vollständig bis unter den oberen Sägeblattschutz an (7). (Abb. 3)

5. Montieren Sie dann das Sägeblatt (8) an der inneren

Sägeblattscheibe (9), die sich an der Antriebsspindel befindet. Montieren Sie anschließend die äußere Sägeblattscheibe und die Sägeblattschraube. (Abb. 3 und 4)

6. Drücken Sie erneut auf den Sperrknopf der Spindel

und ziehen Sie die Sägeblattschraube an, indem Sie den Schlüssel nach rechts drehen während Sie auf den Knopf drücken. (Abb. 5)

7. Nachdem das Sägeblatt angezogen ist, geben Sie

den Spindelsperrknopf frei.

EINSTELLUNG DER SCHNITTTIEFE

1. Lösen Sie zur Einstellung der Schnitttiefe den

Sperrknopf für die Schnitttiefe (12). (Abb. 7A)

2. Schieben Sie die Basisplatte (13) mit Hilfe der Lasche

für Schnitttiefeneinstellung (21) auf die gewünschte Tiefe und ziehen Sie den Knopf fest an. (Abb. 7B)

3. Die Schnitttiefe (14) kann an Hand der Tiefenskala

(15) oder durch Messen des Abstands, um den das Sägeblatt über die Basisplatte herausragt, bestimmt werden. (Abb. 8 und 9) EINSTELLUNG DES SCHNITTWINKELS (ABB. 10A, B)

1. Der Schnittwinkel kann in jeder beliebigen Position

zwischen 0° und 45° eingestellt werden. (Abb. 10A)

2. Lösen Sie den Neigungseinstellknopf (16) an

der Vorderseite des Geräts und positionieren Sie die Basisplatte mit Hilfe der Neigungsskala im gewünschten Winkel (17). (Abb. 10B)

3. Nach Einstellung des Winkels, müssen Sie den

Neigungseinstellungsknopf gut festziehen. ENTFERNEN

1. Drücken Sie auf den Sperrknopf der Spindel,

drehen Sie die Sägeblattschraube mit dem Bedienungsschlüssel, bis die Spindel blockiert.

2. Lösen Sie die Sägeblattschraube, indem Sie den

Schlüssel nach links drehen während Sie auf den Spindelsperrknopf drücken.

3. Entfernen Sie die Sägeblattschraube und die äußere

4. Heben Sie den unteren Sägeblattschutz vollständig bis

unter den oberen Sägeblattschutz an und entfernen Sie das Sägeblatt. EIN-/AUS-SCHALTER (ABB. 11) Zum Ein- oder Ausschalten des Geräts drücken Sie auf den Ein-/Aus-Schalter (18). Um ein unbeabsichtigtes Einschalten des Geräts zu vermeiden, funktioniert dieser Schalter nur, wenn der Sicherheitsknopf (19) gedrückt ist. Der Sicherheitsknopf kann mit dem Daumen gedrückt werden, so dass die anderen Finger zum Drücken des Ein-/Aus-Schalters frei bleiben. Es ist nicht erforderlich, den Sicherheitsknopf weiterhin eingedrückt zu halten, nachdem Sie auf den Ein-/Aus-Schalter gedrückt haben.

EINSTELLUNG DES FÜHRUNGSMESSERS

(ABB. 6) WARNUNG Verwenden Sie keine Sägeblätter, die breiter sind oder eine kleinere Zahnung haben, als die Breite des Führungsmessers.

Deutsch Stellen Sie die Tiefe des Schnittwinkels je nach gewünschtem Schnitt ein. Schalten Sie die Laserführung ein. Hinweis: Lassen Sie das Sägeblatt erst in das Werkstück eindringen, wenn der Motor seine maximale Drehzahl erreicht hat. Lassen Sie das Sägeblatt langsam in das Werkstück eindringen. Hinweis: Achten Sie darauf, dass die Laserführung der auf das Werkstück gezeichneten Laserlinie folgt, sodass Sie einen präzisen Schnitt erzielen. Warten Sie nach Abschluss des Schnitts, bis das Sägeblatt vollständig zum Stillstand gekommen ist, bevor Sie die Laserführung ausschalten. VERWENDUNG (ABB. 12)

GEFAHR: BRINGEN SIE IHRE HÄNDE NICHT IN DIE

NÄHE DES SCHNITTBEREICHS WÄHREND

DAS GERÄT IN BETRIEB IST. HALTEN SIE

DAS STROMKABEL VOM SCHNITTBEREICH

FERN UND VERLEGEN SIE ES SO, DASS ES WÄHREND DES SÄGENS NICHT IM WERKSTÜCK VERKLEMMT WERDEN KANN. Drücken und schieben Sie die Säge während der Arbeiten gleichmäßig (ÜBEN SIE KEINEN ZU GROSSEN DRUCK AUS), um einen gleichmäßigen Schnitt zu erzielen. Die Schnittgeschwindigkeit muss dem Werkstück entsprechen. (Schneiden Sie langsam, wenn das Werkstück hart ist.) Prüfen Sie das Sägeblatt häufig und ersetzen oder schärfen Sie es, wenn es stumpf ist, um eine Überlastung des Motors zu vermeiden. LEUCHTEN (NUR MODELL EWS-1366) (ABB. 15) Ihre Säge ist mit zwei Leuchten (26) ausgestattet, die das Werkstück in den dunkleren Bereichen beleuchten und Sie dabei unterstützen, der Schnittlinie zu folgen. ZUM SÄGEN (ABB. 13 A, B) EINSTELLUNG DER LASERFÜHRUNG (ABB. 16) Wenn Sie mit senkrecht gehaltenem Sägeblatt arbeiten, verwenden Sie den Punkt "A" der Führungskerbe der Basisplatte (20) und folgen mit Ihrer Säge der Führungslinie, die Sie mit einem Bleistift vorgezeichnet haben. Wenn Sie im Winkel von 45° sägen, verwenden Sie den Punkt "B". Gehen Sie wie folgt vor, um den Laserwinkel einzustellen: Drehen Sie die Schraube nach rechts, um den Laserstrahl nach rechts zu richten. Drehen Sie die Schraube nach links, um den Laserstrahl nach links zu richten. Diese Führungskerbe zeigt den ungefähren Verlauf der Schnittlinie an. Führen Sie einen Testschnitt in ein Holzabfallstück durch, um die tatsächliche Schnittlinie zu ermitteln. Gehen Sie wie folgt vor, um die Laserposition einzustellen: Drehen Sie die andere Schraube nach links, um den Strahl rechts zu verschieben. Drehen Sie die andere Schraube nach rechts, um den Strahl nach links zu verschieben. VORSICHT Wenn Sie eine Parallelführung verwenden, darf diese den Rand des Werkstücks nur leicht berühren. Drücken Sie nicht zu fest. WARTUNG

VERWENDUNG DER LASERFÜHRUNG (NUR

MODELL EWS-1366) (ABB. 14) Vergewissern Sie sich nach der Verwendung, dass Ihr Gerät in einwandfreiem Zustand ist. Es empfiehlt sich, Ihr Gerät mindestens einmal pro Jahr zu einem autorisierten Ryobi-Kundendienst zu bringen, um es komplett zu schmieren und zu reinigen. WARNUNG Richten Sie Ihren Blick niemals direkt auf den Laserstrahl und schalten Sie den Laser niemals ein, wenn Sie Ihre Säge nicht verwenden. Die Missachtung dieser Vorschrift kann zu schweren Körperverletzungen führen. Die Laserführung wird werkseitig montiert und ausgerichtet. NEHMEN SIE KEINE EINSTELLUNG VOR, WÄHREND DER MOTOR IN BETRIEB IST. ACHTEN SIE DARAUF, DAS STROMKABEL STETS ZU ENTFERNEN, BEVOR SIE DIE ZUBEHÖRTEILE ODER DIE VERSCHLEISSTEILE AUSWECHSELN (SÄGEBLATT, ANSATZSTÜCK, GLASPAPIER USW.) UND BEVOR SIE DAS GERÄT SCHMIEREN ODER HANDHABEN. VERGEWISSERN SIE SICH, DASS DIE GRIFFE SAUBER SIND (FREI VON ÖL UND FETT). Hinweis: Führen Sie einen Test in ein Abfallstück durch, um die Ausrichtung des Lasers zu prüfen. Stellen Sie bei Bedarf den Laser ein. Zeichnen Sie eine gut sichtbare Führungslinie auf das Werkstück.

Deutsch WARTUNG SYMBOLE WARNUNG Für eine höhere Sicherheit und Zuverlässigkeit müssen alle Reparaturen von einem autorisierten Ryobi-Kundendienst durchgeführt werden. Die folgenden Symbole können auf Ihrem Gerät oder im vorliegenden Bedienungshandbuch abgebildet sein. Machen Sie sich vor der Verwendung Ihres Geräts mit deren Bedeutung vertraut. V...................................................................................Volt Hz..............................................................................Hertz .................................................................Wechselstrom W.................................................................................Watt U/min.......................................................Leerlaufdrehzahl min-1.....Anzahl Umdrehungen oder Bewegungen pro Minute SPANNUNGS-LED Dieses Gerät ist mit einer Spannungs-LED (22) ausgestattet, die aufleuchtet, wenn das Gerät an das Stromnetz angeschlossen wird. Diese LED macht Sie darauf aufmerksam, dass das Gerät unter Spannung steht und eingeschaltet wird, sobald Sie auf den Ein-/AusSchalter drücken. ...............................maximale Schnittleistung in Holz UMWELTSCHUTZ .......................................................Schutzisolierung Recyceln Sie die Rohstoffe anstatt sie in den Hausmüll zu geben. Für den Schutz der Umwelt müssen das Gerät, die Zubehörteile und die Verpackungen getrennt entsorgt werden. ................Lesen Sie die Bedienungsanleitung durch ......Recyceln Sie die Roh-stoffe anstatt sie in den Hausmüll zu geben. Aus Umweltschutzgründen müssen das Gerät, die Zubehörteile und die Verpackungen getrennt entsorgt werden.

7. Bovenste beschermkap

Für alle Ryobi-Produkte gilt eine Garantie gegen Material- und Verarbeitungsfehler für einen Zeitraum von vierundzwanzig (24) Monaten ab dem Datum der vom Wiederverkäufer für den Endbenutzer ausgestellten Originalrechnung. Fehler, die auf Grund einer normalen Abnutzung, einer unberechtigten oder falschen Wartung oder Handhabung oder durch eine Überbelastung auftreten, sind von der Garantie ausgeschlossen. Dies gilt auch für Zubehörteile wie Batterien, Glühbirnen, Sägeblätter, Ansatzstücke, Beutel usw. Senden Sie das Produkt im Fall eines Defekts innerhalb des Garantiezeitraumes in NICHT ZERLEGTEM Zustand zusammen mit dem Kaufnachweis an Ihren Händler oder Ihr nächstes RyobiKundendienstzentrum zurück. Diese Garantie hat keine Auswirkungen auf Ihre gesetzlichen Rechte in Bezug auf fehlerhafte Produkte.

WARNUNG Der in diesem Informationsblatt genannte Schwingungspegel wurde entsprechend dem standardisierten Test von EN60745 gemessen und kann benutzt werden um das Werkzeug mit anderen zu vergleichen. Er kann benutzt werden, um eine vorausgehende Einschätzung der Exposition durchzuführen. Der genannte Schwingungspegel repräsentiert den Haupteinsatzbereich des Werkzeugs. Jedoch kann das Werkzeug für verschiedene Einsatzbereiche benutzt werden. Mit unterschiedlichen Zusatzgeräten oder bei schlechter Wartung kann der Schwingungspegel unterschiedlich sein. Dadurch kann die Expositionshöhe über die gesamte Arbeitszeit signifikant erhöht werden. Bij een schatting van het niveau van blootstelling aan trillingen moet ook rekening worden gehouden met het aantal keren dat de machine wordt uitgeschakeld of draait, maar niet wordt gebruikt. Dit kan het niveau van blootstelling gedurende de gehele werkduur aanzienlijk verlagen. Stel bijkomende veiligheidsmaatregelen op om de gebruiker tegen de gevolgen van trillingen te beschermen: zoals onderhoud het gereedschap en de accessoires, houd de handen warm, de organisatie van werkpatronen.

Eine Einschätzung der Exposition zu Schwingungen sollte auch die Zeiten wenn das Werkzeug ausgeschaltet ist, oder wenn es angeschaltet aber nicht in Betrieb ist, in Betracht ziehen. Dadurch kann die Expositionshöhe über die gesamte Arbeitszeit signifikant reduziert werden. Identifizieren Sie zusätzliche Sicherheitsmaßnahmen um die Bedienungsperson vor den Effekten der Schwingungen zu schützen, wie zum Beispiel: Das Werkzeug und Zusatzgeräte warten, Hände warmhalten und Organisation der Arbeitszeiten.

KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: 98/37/EC (bis 28. Dez. 2009), 2006/42/EC (ab 29. Dez. 2009), 2006/95/EC, 2004/108/EC, EN55014-1; EN55014-2; EN61000-3-2; EN61000-3-3; EN60745-1; EN60745-2-5; EN50366
