BEDIENUNGSANLEITUNG EWS1150RS RYOBI

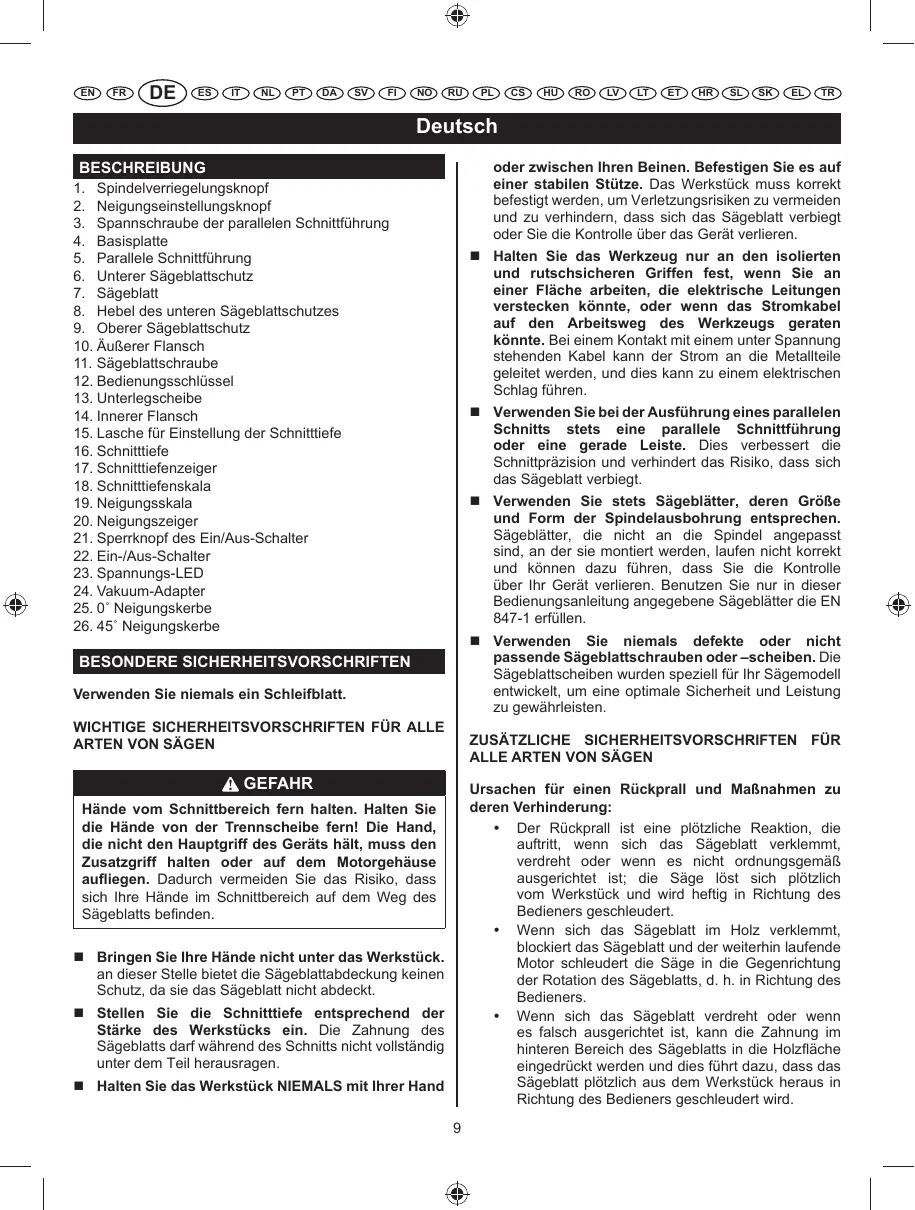

1. Spindelverriegelungsknopf
2. Neigungseinstellungsknopf
3. Spannschaube der parallelen Schnittführung
4. Basisplatte
5. Parallele Schnittführung
6. Unterer Sägeblattschutz
7. Sageblatt
8. Hebel des unteren Sageblattschutzes
9. Oberer Sägeblattschutz
10. Außerer Flansch
11. Sägeblattschraube
12. Bedienungsschlüssel
13. Unterlegscheibe
14. Innerer Flansch
15. Lasche für Einstellung der Schnitttiefe
16. Schnitttiefe
17. Schnitttiefenzeiger
18. Schnitttiefenskala
19. Neigungsskala
20. Neigungszeiger
21. Sperrknopf des Ein/Aus-Schalter
22. Ein-/Aus-Schalter
23. Spannungs-LED
24. Vakuum-Adapter
    25.0° Neigungskerbe
    26.45° Neigungskerbe

BESONDERE SICHERHEITSVORSCHRIFTEN

Verwenden Sie niemals ein Schleifblatt.

WICHTIGE SICHERHEITSVORSCHRIFTEN FÜR ALLE ARTEN VON SÄGEN

GEFAHR

Hande vom Schnittbereich fern halten. Halten Sie die Hande von der Trennscheibe fern! Die Hand, die nicht den Hauptgriff des Geräts halt, muss den Zusatzgriff halten oder auf dem Motorgehause aufliegen. Dadurch vermeiden Sie das Risiko, dass sich ihre Hande im Schnittbereich auf dem Weg des Sägeblatts befinden.

■ Bringen Sie ihre Hande nicht unter das Werkstück. an dieser Stelle bietet die Sageblattabdeckung keinen Schutz, da sie das Sageblatt nicht abdeckt.
- Stellen Sie die Schnitttiefe entsprechend der Stärke des Werkstücks ein. Die Zahlung des Sageblatts davon während des Schnitts nicht vollständig unter dem Teil herausragen.
Halten Sie das Werkstück NIEMALS mit ihrer Hand

oder zwischen ihren Beinen. Befestigen Sie es auf einer stabilen Stütze. Das Werkstück muss korrekt befestigt werden, um Verletzungsrisiken zu vermeiden und zu verhindern, dass sich das Sageblatt verbiegt oder Sie die Kontrolle über das Gerat verieren.

• Halten Sie das Werkzeug nur an den isolierten und rutschsicheren Griffen fest, wenn Sie an einer Fläche arbeiten, die elektrische Leitungen verstecken konnte, oder wenn das Stromkabel auf den Arbeitsweg des Werkzeugs geraten konnte. Bei einem Kontakt mit einem unter Spannung stehenden Kabel kann der Strom an die Metallteile geleitet werden, und dies kann zu einem elektrischen Schlag führen.
• Verwenden Sie bei der Ausführung eines parallelen Schnitts stets eine parallele Schnittführung oder eine gerade Leiste. Dies verbessert die Schnittprazision und verhindert das Risiko, dass sich das Sageblatt verbiegt.
• Verwenden Sie stets Sägeblätter, deren Groß und Form der Spindelausbohrung entsprechen. Sägeblätter, die nicht an die Spindel angepasst sind, an der sie montiert werden, laufen nicht korrekt und können dazu führen, dass Sie die Kontrolle über Ihr Gerat verlieren. Benutzen Sie nur in dieser Bedienungsanleitung angegebene Sägeblätter die EN 847-1 erfüllen.
• Verwenden Sie niemals defekte oder nicht passende Sägeblattschrauben oder -scheiben. Die Sägeblattscheiben wurden speziell für Ihr Sagemodell entwickelt, um eine optimale Sicherheit und Leistung zu gewährleisten.

ZUSÄTZLICHE SICHERHEITSVORSCHRIFTEN FÜR ALLE ARTEN VON SÄGEN

Ursachen für einen Rückprall und Maßnahmen zu deren Verhinderung:

• Der Rückprall ist eine platztliche Reaktion, die auffritt, wenn sich das Sägeblatt verklemmt, verdreht oder wenn es nicht ordnungsgemäß ausgerichtet ist; die Säge lost sich platzlich vom Werkstück und wird heftig in Richtung des Bedieners geschleudert.
• Wenn sich das Sägeblatt im Holz verklemmt, blockiert das Sägeblatt und der weiterhin laufende Motor schleudert die Säge in die Gegenrichtung der Rotation des Sägeblatts, d. h. in Richtung des Bedieners.
• Wenn sich das Sägeblatt verdreht oder wenn es falsch ausgerichtet ist, kann die Zahlung im hinteren Bereich des Sägeblatts in die Holzfläche eingedrückt werden und dies führt dazu, dass das Sägeblatt plötzlich aus dem Werkstück Heraus in Richtung des Bedieners geschleudert wird.

Deutsch

Der Rückprall ist davon die Folge einer unsachgemäßen Verwendung des Gerats und/oder von falschen Schnittprozeduren oder -bedingungen. Durch die Bechtung einer Vorsichtsmaßnahmen kann ein Rückprall vermieden werden.

• Halten Sie die Säge fest mit ihren beiden Händen und positionieren Sie ihre Arme so, dass diese einen eventuellen Rückprall kontrollieren können. Stellen Sie sich beim Arbeitsen auf eine Seite der Säge, aber stellen Sie sich nicht in die Veränderung des SägeblettweGES. Der Rückprall schleudert die Säge plötzlich nach hinter, aber diese Bewegung kann kontrolliert werden, wenn der Bediener sie erwartet und darauf vorbereitet ist.
• Wenn sich das Sägeblatt verklemmt oder wenn Sie den Schnitt unterbrechen müssen, geben Sie den Ein-/ Aus-Schalter frei und halten die Säge im Werkstück, bis das Sägeblatt vollständig zum Stillstand kommt. Versuchen Sie niemals, die Säge aus dem Werkstück zu entfernen oder die Säge nach hinten zu ziehen, während das Sägeblatt rotiert, Denn dies kann zu einem Rückprall führen. Wenn sich das Sägeblatt verklemmt, Sie die Ursache ermitteln und die erforderlichen Maßnahmen ergreifen, damit sich dieser Vorfall nicht wiederholen kann.
  ■ Bevor Sie die Säge wieder einschalten, um den Schnitt fortzusetzen, richten Sie das Sägeblatt korrekt mit der Sagemarkierung aus und vergewissern Sie sich, dass die Zähne das Werkstück nicht berühren. Wenn das Sägeblatt im Werkstück verklemmt ist, kann beim Einschalten der Säge ein Rückprall auftreten.
  Stützen Sie lange Werkstücke ab, um zu vermeiden, dass sich das Sägeblatt verklemmt und ein Rückprallrisiko auftritt. Lange Werkstücke neigen dazu, auf Grund ihrer eigenen Gewichts durchzuhängen. Sie konnen an beiden Seiten des Werkstücks in der Höhe der Sagemarkierung und im Bereich der Enden des Werkstücks Stützen verwenden.
• Verwenden Sie keine stumpfen oder beschädigten Sägeblätter. Stumpfe oder nicht ordnungsgemäß montierte Sägeblätter erzeugen einen feinen Sägeschnitt, der zu einer übermögensige Reibung des Sägeblatts und daher zu hohenen Verdrehungs- und Rückprallrisiken führt.
  ■ Prüfen Sie vor Beginn eines Schnits, dass die Knöpfe zur Einstellung der Tiefe und Neigung ordnungsgemäß gesperrt sind. Wenn sich die Einstellungen der Sägeblattposition im Verlauf des Schnitsändern, kann das Sägeblatt verklemmen und einen Rückprall verursichen.
  Gehen Sie bei der Durchführung von Eintauchschnitten in Wände oder andere Blindflächen besonders vorsichtig vor. Der Außendurchmesser und die Dicke des Zubehörteils müssen den spezifischen Eigenschaften des Werkzeuges entsprechen.

SICHERHEITSVORSCHRIFTEN IN BEZUG AUF DIE SÄGEBLATTABDECKUNG

Vergewissern Sie sich vor jeder Verwendung, dass die untere Sägeblattabdeckung das Sägeblatt korrekt abdeckt. Verwenden Sie ihre Säge nicht, wenn die untere Sägeblattabdeckung nicht frei beweglich ist und wenn sie nicht sofort auf das Sägeblatt zurückklappet. Blockieren oder befestigen Sie die untere Sägeblattabdeckung niemals in geöffneter Position. Wenn die Säge versehentlich herunterfällt, kann sich die untere Sägeblattabdeckung verbiegen. Hebeln Sie die untere Sägeblattabdeckung mit dem Hebel an und vergewissem Sie sich, dass sie problemlos bewegt werden kann und bei jedem gewählsen Schnittwinkel und jeder Schnitttiefe[weder das Sägeblatt noch ein anderes Element berührt.
Vergewissern Sie sich, dass die Feder der unteren Sägeblattabdeckung in einwandfreiem Zustand ist und korrekt Funktioniert. Wenn die Sägeblattabdeckung oder die Feder nicht korrekt Funktionieren, müssen Sie diese vor der Verwendung ihrer Säge reparieren oder auswechseln setzen. Die Bewegung der unteren Sägeblattabdeckung kann durch beschädigte Teile, eine Harzablagerung oder eine Ansammlung von Sägespänen behindert werden.
Die Sägeblattabdeckung darf manuell nur für bestimmte Sageschnittene angehoben werden, vor allem beim Eintauchsagen oder bei doppelten Sageschnitten. Hebien Sie die untere Sägeblattabdeckung mit dem Hebel an.Sobald das Sägeblatt in das Werksstück eindringt, die untere Sägeblattabdeckung wieder freigeben. Bei allen anderen Arten von Schnitten positioniert sich die untere Sägeblattabdeckung automatisch.
Prufen Sie stets, dass die unter Sägeblattabdeckung das Sägeblatt einwandfrei abdeckt, bevor Sie ihre Säge auf einem Werktisch oder auf dem Boden abstellen. Wenn das Sägeblatt nicht korrekt abgedeckt ist, kann es sich im Leerlauf drehen und alle auf der Bahn befindlichen Elemente schneiden. Beachten Sie, dass das Sägeblatt nach dem Ausschalten des Motors für eine Minute weiter lauft.

TECHNISCHE DATEN

Elektrische Spannung	230 V - 240 V ~ 50 Hz
Eingangsleistung	1150 W
Leerlaufdrehzahl	5600 RPM
Ausbohrung	20 mm
Durchmesser des Sägeblattes	170 mm
Sägeblatt
Dicke	1.5 mm
Zähne	12 T

Deutsch

Fräsbreite

2.2 mm

Schnittleistung

0^

55 mm

45^

38 mm

Neigungsskala

0 - 45^

STANDARDZUBEHÖR

Sageblatt
Parallele Schnittführung
Bedienungsschlüssel

ZUSAMMENBAU

Stellen Sie sichere, dass das Werkzeug von der Stromversorgung getrennt ist, bevor Sie das Sageblatt anbringen oder abnehmer. Vergewissern Sie sich, dass die Zähne des Sageblatts an der Vorderseite des Werkzeugs nach offen gezeigt sind.

VORGESEHENE VERWENDUNG

Schneiden von Holz.

Benutzen Sie es nicht für Aufgaben, für die es nicht geeignet ist.

BETRIEB

EINSETZEN

Siehe Abbildung 2-4.

1. Drücken Sie den Spindelsperrknopf und halten Sie ihn gedrückt.
2. Drehen Sie die Sechskantschraube mit einem Schraubenschlussel, bis die Spindel feststitz.
3. Losen Sie die Sechskantschraube, indem Sie den Schraubenschlüssel gegen den Uhrzeigersinn drehen.
4. Entfernen Sie die Sägeblattschraube und die außere Sägeblattscheibe.
5. Hebien Sie den unteren Sägeblattschutz mit Hilfe seines Hebels vollständig bis unter den oberen Sägeblattschutz an.
6. Befestigen Sie das Sageblatt an der inneren Blattunterlegscheibe an der Spindel.
7. Bringen Sie die äußere Klingenunterlegscheibe und die Sechskantschraube an.
8. Ziehen Sie die Sechskantschraube fest, indem Sie den Schraubenschlüssel im Uhrzeigersinn drehen.
9. Nachdem das Sägeblatt angezogen ist, geben Sie den Spindelsperknapf frei.

BITTE BEAuchtEN: Wenn die Klinge installiert wurde, stellen Sie sicher, dass die Spindelarretierung, durch Drehen der Klinge wurde frei verpflichtt.

ENTFERNEN

1. Drücken Sie den Spindelsperrknopf und halten Sie ihn gedrückt.
2. Drehen Sie die Sechskantschraube mit einem Schraubenschlussel, bis die Spindel feststitz.
3. Losen Sie die Sechskantschraube, indem Sie den Schraubenschlussel gegen den Uhrzeigersinn drehen.
4. Entfermen Sie die Sägeblattschraube und die außere Sägeblattscheibe.
5. Ziehen Sie die untere Schutzvorrichtung so welt wie möglich unter die obere Schutzvorrichtung zurück.
6. Entfernen Sie das Sageblatt.

EINSTELLLEN DER TIEFE DES SCHNITTS

Siehe Abbildung 5-9.

1. Losen Sie den Tiefeneinstellknopf.
2. Schieben Sie die Basisplatte mit Hilfe der Lasche für Schnitttiefeneinstellung auf die gewünschte Tiefe und ziehen Sie den Knopf fest an.

BITTE BEACHTEN: Die Schnittliefe kann an Hand der Tiefenskala oder durch Messen des Abstands, um den das Sägeblatt über die Basisplatte Herausragt, bestimmt werden.

EINSTELLEN DES WINKELS

Siehe Abbildung 10-11.

1. Stellen Sie den Schnittwinkel auf eine beliebige Position zwischen 0^ und 45^ ein.
2. Lösen Sie den Neigungseinstellknopf an der Vorderseite des Gerats und positionierenden Sie die Basisplatte mit Hilfe der Neigungsskala im gewünschten Winkel.
3. Ziehen Sie den Knopf zur Einstellung des Schragschnittes wieder fest.

EIN-/AUS-SCHALTER

Siehe Abbildung 12.

Zum Ein- oder Ausschalten des Gerats drucken Sie auf den Ein-/Aus-Schalter. Um ein unbeabsichtigtes Einsatzalten des Gerats zu vermeiden, funktioniert dieser Schalter nur, wenn der Sicherheitsknopf gedrück ist. Die nominale Geschwindigkeit des Zubehörns muss gleich oder schneller sein, als die maximale, auf dem Werkzeug angegebene Geschwindigkeit. Es ist nicht erforderlich weiterhin Druck auf den Sicherungsknopf auszuüben, nachdem der Auslösserschalter gelöst wurde.

BETrieb

GEFAHR

Halten Sie die Höhe während des Betriebs des Werkzeugs vom Schnittbereich fern. Halten sie das stromkabel vom schnittbereich fern und verlegen sie es so, dass es während des sagens nicht im workstück verklemmt werden kann.

Üben Sie beim Schneider einen konstanten und gleichmäßigen

Deutsch

Druck aus, um einen einheitlichen Schnitt zu erhalten; zwingen Sie das Werkzeug nicht. Die Schnittgeschwindigkeit muss dem Werkstück entsprechen. Schneiden Sie langsam, falls das Werkstück hart ist. Überprüfen Sie das Sageblatt regelmäßig und ersetzen bzw. schäften Sie es, falls es stumpf geworden sein sollte, um eine Überlastung des Motors zu vermeiden.

ZUM SAGEN

Siehe Abbildung 15-16.

Wenn Sie mit senkrecht gehaltenem Sägeblatt arbeiten, verwenden Sie den Punkt "A" der Führungskerbe der Basisplatte und folgen mit ihrer Säge der Führungslinie, die Sie mit einem Bleistift vorgezeichnet haben. Wenn Sie im Winkel von 45^ sagen, verwenden Sie den Punkt "B". Diese Führungskerbe zeigt den ungebahren Verlauf der Schnittlinie an. Fuhren Sie einen Testschnitt in ein Holzabfallstück durch, um die tatsächliche Schnittlinie zu ermitteln.

ACHTUNG

Wenn Sie eine Parallelführung verwenden, daß diese den Rand des Werkstücks nuricht berühren. Nicht mit Gewalt benutzen.

SPANNNINGS-LED

Ihr Werkzeug ist mit einer Spannungs-LED ausgestattet, die leuchtet, wenn das Gerät an das Stromnetz angeschlossen wird. Das warnt den Benutzer, dass das Werkzeug angeschlossen ist und in Betrieb gesetzt wird, wenn der Schalter betägt wird.

WARTUNG UND PFLEGE

Vergewisern Sie sich nach der Verwendung, dass Ihr Gerät in einwandfreiem Zustand ist.

Es empfeihelt sich, Ihr Gerrat mindestensomal pro Jahr zu einem autorisierten Ryobi-Kundendienst zu bringen, um es komplett zu schmieren und zu reinigen.

Nehmen sie keine einstellung vor, während der motor in betrieb ist.

Ziehen sie stets das Netzkabel aus der Steckdose, bevor sie ein Teil auswechseln, das Gerat schmieren oder an dem Gerat arbeiten. Halten Sie die Griffe trocken, sauber und frei von Öl und Schmierstoffen.

Falls das Stromkabel beschädigt sein solte, darf es, um jegliche Risiken zu vermeiden, ausschieblich durch den Hersteller oder ein autorisiertes Kundendienstzentrum ausgetauscht werden. Kontaktieren Sie ihren autorisierten Kundendienst.

WARNING

Für eine höhere Sicherheit und Zuverlüssigkeit müssen alle Reparaturen von einem autorisierten Ryobi-Kundendienst durchgefuhrt werden.

UMWELTSCHUTZ

Recyclin Sie die Rohstoffe anstatt sie in die Haushaltsabfälle zu geben. Zum Schutz der Umwelt mussen das Gerät, die Zubehörteile und die Verpackungen getrennt entsorgt werden.

SYMBOL

Sicherheitswannung

V

Volt

Hz

Hertz

Wechselstrom

W

Watt

No

Leerlaufdrehzahl

min-1

Feuer- und Explosionsgefahr!

GOST-R-Konformität

CE-Konformität

Klasse II, doppelt isoliert

Bitte lessen Sie die Anweisungen sorgfältig, bevor Sie das Gerat einschalten.

Gehorschutz tragen

Augenschutz tragen

Holz

Sagen Sie nicht Metall

Fräsbreite

Durchmesser

Elektrische Geräte sollenn nicht mit dem übrigen Müll entsorgt werden.itte entsorgen Sie diese an den entsprechenden Entsorgungsstellen. Wenden Sie sich an die ortliche Behörde oder ihren Handlcr, um Auskunft über die Entsorgung zu erhalten.

Espanol

DESCRIPCION

DE GARANTIE-BEDINGUNGEN

For alle Ryobi-Produkte gilt eine Garantie gegen Material- und Verarbeitungsfehler fur einen Zeitraum von vierundzwanzig (24) Monaten ab dem Datum der vom Wiederverkäufer fur den Endbenutzer ausgestellten Originalrechnung.

Fehler, die auf Grund einer normalen Abnutzung, einer unberechtigten oder falschen Wartung oder Handhabung oder durch eine Überbelastung auftreten, sind von der Garantie ausgeschlossen. Dies gilt auch für Zubehörnteile wie Batterien, Glühmbrin, Sageblätter, Ansatzstücke, Beutel.

Senden Sie das Produkt im Fall eines Defects innerhalb des Garantiezeiträumes in NICT ZERLEGTEM Zustand zusammen with dem Kaufnachweis an ihren Handler oder ihr nasthestes Ryobi-Kundendienstzentrum zurück.

These Garantie hat keine Auswirkungen auf ihre gesetzlichen Rechte in Bezug auf fehlerhafte Produkte.

AUTORISIERTER KUNDENDIENST

Besuchen Sie ryobitools.eu, um einen autorisierten Kundendienst in Ihr Höhe zu finden.

Der in thisem Informationsblatt genannte Schwingspegel wurde entsprechend dem standardisierten Test von EN60745 gemessen und kann benutzten werden um das Werkzeug mit anderen zu vergleichen. Er kann benutzten werden, um eine vorausgehende Einschätzung der Exposition durchzuführen. Der genannte Schwingspegel repräsentiert den Hauptentsatzbereich des Werkzeugs. Jedoch kann das Werkzeug für verschiedene Einsatzbereiche benutzten werden. Mit entsprechenden Zusammengegräten oder bei schlechter Wartung kann der Schwingspegel entsprechend sein. Dadurch kann die Expositionshöhe über die gesamte Arbeitszeit signifikant erhöht werden.

Eine Einschätzung der Exposition zu Schwingungen sollte auch die Zeiten wenn das Werkzeug ausgeschaft ist, oder wenn es angeschaftet aber nicht in Betrieb ist, in Betracht ziehen. Dadurch kann die Expositionshöhe über die gesamte Arbeitszeit signifikant reduziert werden. Identifizieren Sie zusätzliche Sicherheitsmaßnahmen um die Bedienungsperson vor den Effekten der Schwingungen zu schützen, wie zum Beispiel: Das Werkzeug und Zusatzgeräte warten, Höhe warmhalten und Organisation der Arbeitszeiten.

ES ADVERTENCA

KONFORMITÄTSERKLÄRUNG

Wir erklaren in alleiniger Verantwortung, dass diese Produkt mit den folgenden Normen oder normativen Dokumenten über-einsimmt: 2006/42/EC, 2004/108/EC, 2011/65/EU, EN55014-1:2006+A1:2009+A2:2011, EN55014-2:1997+A2:2008, EN61000-3-2:2006+A1:2009+A2:2009, EN61000-3-3:2008, EN60745-1:2009, EN60745-2-5:2007+A1:2019.
Gerauschpegel [K=3dB(A)]; Lp=95dB(A) Lw=106dB(A)
Vibrationsgrad [K=1.5m/s]; ah=4.57m/s
