EWS1150RS - Scie circulaire RYOBI - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Scie circulaire
Puissance	1150 W
Diamètre de lame	55 mm
Profondeur de coupe	Non précisé
Vitesse à vide	Non précisé
Alimentation	Électrique filaire
Poids	Non précisé
Type de lame	Lame circulaire
Utilisation recommandée	Découpe de bois et matériaux similaires
Protection	Capot de protection de lame
Ergonomie	Poignée ergonomique
Normes de sécurité	CE, autres certifications visibles
Accessoires inclus	Non précisé
Réglage de profondeur	Oui, ajustable
Réglage d'angle	Non précisé
Type de moteur	Non précisé

FOIRE AUX QUESTIONS - EWS1150RS RYOBI

Comment assembler le RYOBI EWS1150RS ?

Pour assembler le RYOBI EWS1150RS, commencez par lire attentivement le manuel d'instructions. Assurez-vous d'avoir toutes les pièces nécessaires et suivez les étapes d'assemblage dans l'ordre indiqué.

Comment régler la profondeur de coupe ?

Pour régler la profondeur de coupe, utilisez le levier de réglage situé sur le côté de la machine. Déplacez-le pour ajuster la profondeur selon vos besoins, puis verrouillez-le en place.

Pourquoi le moteur ne démarre-t-il pas ?

Si le moteur ne démarre pas, vérifiez d'abord que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté et que les fusibles sont en bon état.

Comment changer la lame ?

Pour changer la lame, débranchez l'appareil, puis utilisez une clé pour desserrer les vis de fixation de la lame. Retirez l'ancienne lame et placez la nouvelle en vous assurant qu'elle est bien positionnée avant de resserrer les vis.

Que faire si la machine vibre trop pendant l'utilisation ?

Si la machine vibre trop, vérifiez que la lame est correctement installée et qu'elle n'est pas usée. Assurez-vous également que le matériau que vous coupez est bien fixé et que le plan de travail est stable.

Comment nettoyer le RYOBI EWS1150RS ?

Pour nettoyer l'appareil, débranchez-le et utilisez un chiffon humide pour essuyer la surface. N'utilisez pas de produits chimiques agressifs. Assurez-vous également de retirer les débris accumulés autour de la lame et des grilles d'aération.

Quelle est la garantie sur le RYOBI EWS1150RS ?

Le RYOBI EWS1150RS est généralement couvert par une garantie de deux ans. Veuillez consulter le manuel ou le site Web de RYOBI pour des informations spécifiques sur la garantie et les conditions.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange pour le RYOBI EWS1150RS peuvent être commandées directement sur le site Web de RYOBI ou chez des revendeurs agréés. Assurez-vous d'avoir le modèle de l'appareil à portée de main pour trouver les bonnes pièces.

Comment stocker le RYOBI EWS1150RS ?

Pour stocker le RYOBI EWS1150RS, débranchez l'appareil, nettoyez-le soigneusement et rangez-le dans un endroit sec et frais, à l'abri de l'humidité et de la chaleur excessive.

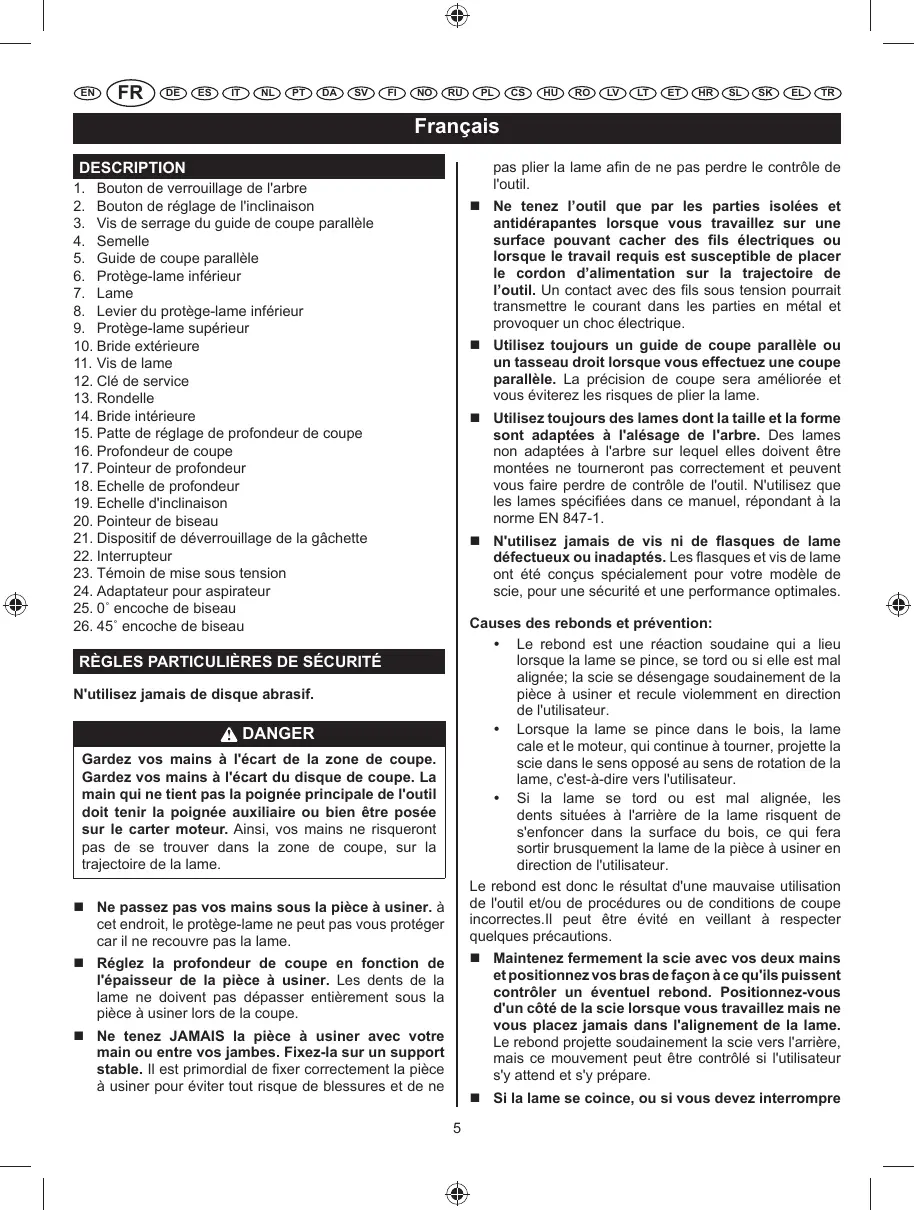

MODE D'EMPLOI EWS1150RS RYOBI

1. Bouton de verrouillage de l'arbre
2. Bouton de réglage de l'inclinaison
3. Vis de serrage du guide de coupe parallèle
4. Semelle
5. Guide de coupe parallèle
6. Protège-lame inférieur
7. Lame
8. Levier du protège-lame inférieur
9. Protège-lame supérieur
10. Bride extérieure
11. Vis de lame
12. Clé de service
13. Rondelle
14. Bride intérieure
15. Patte de réglage de profondeur de coupe
16. Profondeur de coupe
17. Pointeur de profondeur
18. Echelle de profondeur
19. Echelle d'inclinaison
20. Pointeur de biseau
21. Dispositif de déverrouillage de la gachette
22. Interrupteur
23. Témoin de mise sous tension
24. Adaptateur pour aspirateur
25. encoche de biseau
26. encoche de biseau

Règles particulières de sécurité

N'utilisez jamais de disque abrasif.

DANGER

Gardez vos mains à l'écart de la zone de coupe. Gardez vos mains à l'écart du disque de coupe. La main qui ne tient pas la poignée principale de l'outil doit tenir la poignée auxiliaire ou bien être posée sur le carter moteur. Ainsi, vos mains ne risqueront pas de se couvrir dans la zone de coupe, sur la trajectoire de la lame.

Ne passez pas vos mains sous la pierre à usiner. À cet endroit, le protège-lame ne peut pas vous protéger car il ne recouvre pas la lame. Réglez la profondeur de coupe en fonction de l'épaisseur de la pierre à usiner. Les dents de la lame ne doivent pas dépasser entièrement sous la pierre à usiner lors de la coupe. Ne tenez JAMAIS la pièce à usiner avec votre main ou entre vos jambes. Fixez-la sur un support stable. Il est primordial de fixer correctement la pièce à usiner pour éviter tout risque de blessures et de ne

Pas plier la lame afin de ne pas perdre le contrôle de l'outil.

Ne tenez l'outil que par les parties isolées et antidérapantes lorsque vous travaillez sur une surface pouvant contenir des fils électriques ou lorsque le travail requis est susceptible de placer le cordon d'alimentation sur la trajectoire de l'outil. Un contact avec des fils sous tension pourrait transmettre le courant dans les parties en métal et provoquer un choc électrique. Utilisez toujours un guide de coupe parallèle ou un tasseau droit lorsque vous effectuez une coupe parallèle. La précision de coupe sera améliorée et vous éviterez les risques de plier la lame. Utilisez toujours des lames dont la taille et la forme sont adaptées à l'alésage de l'arbre. Des lames non adaptées à l'arbre sur lequel elles doivent être montées ne tourneront pas correctement et peuvent vous faire perdre le contrôle de l'outil. N'utilisez que les lames spécifiées dans ce manuel, répondant à la norme EN 847-1. N'utilisez jamais de vis ni de flasques de lame défectueux ou inadaptés. Les flasques et vis de lame ont été conçus spécialement pour votre modèle de scie, pour une sécurité et une performance optimales.

Causes des rebonds et prévention:

• Le rebond est une réaction soudaine qui a lieu lorsque la lame se pince, se tord ou si elle est mal alignée ; la scie se désengage soudainement de la pièce à usiner et recule violamment en direction de l'utilisateur. Lorsque la lame se pince dans le bois, la lame cale et le moteur, qui continue à tourner, projette la scie dans le sens opposé au sens de rotation de la lame, c'est-à-dire vers l'utilisateur.
• Si la lame se tord ou est mal alignée, les dents situées à l'arrière de la lame risquent de s'enfoncer dans la surface du bois, ce qui fera sortir brusquement la lame de la pièce à usiner en direction de l'utilisateur.

Le rebond est donc le résultat d'une mauvaise utilisation de l'outil et/ou de procédures ou de conditions de coupe incorrectes. Il peut être évité en veillant à respecter quelques précautions.

• Maintenez fermement la scie avec vos deux mains et positionnez vos bras de façon à ce qu'ils puissent contrôler un éventuel rebond. Positionnez-vous d'un côté de la scie lorsque vous travaillez mais ne vous placez jamais dans l'alignement de la lame. Le rebond projette soudainement la scie vers l'arrière, mais ce mouvement peut être contrôlé si l'utilisateur s'y attend et s'y prépare. Si la lame se coince, ou si vousdez interrompre

la coupe pour une raison quelconque, relâchez la gachette et maintenez la scie dans la pièce à usiner jusqu'à ce que la lame s'arrête complètement de tourner. Ne tentez jamais de retirer la scie de la pièce à usiner ou de tirer la scie vers l'arrière tant que la lame est en rotation : cela risquerait d'entraîner un rebond. Si la lame se coince, cherchez-en la cause et prenez les mesures nécessaires pour que cela ne se reproduise plus.

Avant de faire redémarrer la scie pour reprendre une coupe, alignez correctement la lame avec le trait de scie et vérifiez que les dents ne touchent pas la pièce à usiner. Si la lame est coincée dans la pièce à usiner, un rebond risque de se produire lors de la mise en marche de la scie. Veillez à soutenir les longues pièces à usiner afin d'éviter que la lame se coince et limiter ainsi les risques de rebonds. Les longues pièces à usiner ont tendance à ployer sous leur propre poids. Vous pouvez placer des supports des deux côtés de la pièce à usiner, après la ligne de coupe et au niveau de l'extrémité de la pièce. N'utilisez pas de lames émoussées ou endommagées. Des lames non aiguisées ou mal montées produisent un trait de scie fin entraînant une friction excessive de la lame et donc de plus grands risques de torsion et de rebond. Avant de commencer une coupe, vérifiez que les boutons de réglage de la profondeur et de l'inclinaison sont correctement bloqués. Si les réglages de la position de la lame se modifient en cours de coupe, la lame risque de se coincer et un rebond peut se produire. Soyez particulièrement prudent lorsque vous effectuez des coupes en plongée dans des murs ou autres surfaces aveugles. La lame pourrait heurter des éléments cachés, ce qui entraînerait un rebond.

Consignes de securite concernant le protege-lame

Avant chaque utilisation, vérifie que le protège-lame inférieur recouvre correctement la lame. N'utilise pas votre scie si le protège-lame inférieur ne peut pas être actionné librement et s'il ne se rabat pas instantanément sur la lame. Ne fixez ou n'attachez jamais le protège-lame inférieur en position ouverte. Si la scie tombait de façon accidentelle, le protège-lame inférieur pourrait se plier. Relevez le protège-lame inférieur à l'aide de la manette et assurez-vous qu'il peut être manipulé sans difficulté et qu'il ne touche ni la lame ni aucune autre pièce quel que soit l'angle et la profondeur de coupe choisis.

Assurez-vous que le ressort du protège-lame inférieur est en bon état et fonctionne correctement. Si le protège-lame ou le ressort ne fonctionnent pas correctement, faites-les réparer ou remplacer avant d'utiliser votre scie. Le mouvement du protège-lame inférieur peut être freiné par des pièces endommagées, un dépôt de résine ou une accumulation de sciures. Le protège-lame ne doit être actionné manuellement que pour les coupes particulières telles que les coupes en plongée ou les coupes doubles. Levez le protège-lame inférieur à l'aide de la manette. Puis, dès que la lame pénètre dans la pièce à usiner, relâchez le protège-lame inférieur. Pour tous les autres types de coupe, le protège-lame inférieur se met en place automatiquement. Vérifiez toujours que le protège-lame inférieur recouvre bien la lame avant de poser votre scie sur un établi ou sur le sol. Si la lame n'est pas correctement recouverte, elle peut tourner par inertie et couper ce qui se trouve sur sa trajectoire. Soyez conscient du fait que la lame continue de tourner pendant un certain temps après l'arrêt du moteur.

CHARACTERISTIQUES

Tension	230 V - 240 V ~ 50 Hz
Alimentation	1150 W
Vitesse à vide	5600 RPM
Alésage	20 mm
Lame	170 mm
Epaisseur	1.5 mm
Dents	12 T
Largeur de coupe	2.2 mm
Capacité de coupe
0°	55 mm
45°	38 mm
Échelle d'inclinaison	0 – 45°

Accessions standard

Lame de scie Guide parallèle Clé de service

Montage

Assurez-vous de débrancher l'outil du secteur avant de monter ou de démonter la lame de scie. Assurez-vous

que les dents de la lame pointent vers le haut à l'avant de l'outil.

Utilisation prévue

Coupe du bois.

Ne l'utilise pas pour un usage détourné.

Installation

Voir figure 2-4.

1. Enoncez et maintenez le bouton de verrouillage de broche.
2. Tournez le boulon à tête hexagonale à l'aide d'une clé jusqu'à ce que la broche se verrouille.
3. Desserrez le boulon à tête hexagonale en tournant la clé dans le sens inverse des aiguilles d'une montre.
4. Retirez la vis de lame et le flasque extérieur de lame.
5. Relevez complètement le protège-lame inférieur à l'aide de son levier sous le protège-lame supérieur.
6. Fixez la lame de scie contre la rondelle interne de la lame sur la broche.
7. Mettez en place la rondelle extérieure de la lame ainsi que le boulon à tête hexagonale.
8. Serrez le boulon à tête hexagonale en tournant la clé dans le sens des aiguilles d'une montre.
9. Une fois la vis de lame serrée, relâchez le bouton de verrouillage de l'arbre.

NOTE: Lorsque la lame a été installée, assurez-vous que le verrouillage de la broche a été libéré par la lame qui tourne librement.

Retrait

1. Enoncez et maintenez le bouton de verrouillage de broche.
2. Tournez le boulon à tête hexagonale à l'aide d'une clé jusqu'à ce que la broche se verrouille.
3. Desserrez le boulon à tête hexagonale en tournant la clé dans le sens inverse des aiguilles d'une montre.
4. Retirez la vis de lame et le flasque extérieur de lame.
5. Retractez la protection inférieure aussi loin que possible sous la protection supérieure.
6. Retirez la lame de scie.

Réglage de la profondeur de COUPE

Voir figure 5-9.

1. Desserrez le bouton de réglage de la profondeur.
2. Faites coulisser la semelle à l'aide de la patte de réglage de profondeur de coupe à la profondeur souhaitée et resserrez fermement le bouton.

NOTE: La profondeur de coupe peut être déterminée grâce à l'échelle de profondeur ou en mesurant la distance dont la lame dépasse de la semelle.

Réglage de l'angle

Voir figure 10-11.

1. Réglez l'angle de coupe à n'importe quelle valeur entre et.
2. Desserrez le bouton de réglage de l'inclinaison sur le devant de l'outil et positionnez la semelle à l'angle souhaité grâce à l'échelle d'inclinaison.
3. Resserrez le bouton de réglage du biseau.

Interrupteur

Voir figure 12.

Pour permettre le démarrage ou l'arrêt de cet outil, appuyez ou relâchez la gachette. Pour éviter la mise en marche involontaire de l'outil, la gachette ne fonctionne que lorsque le bouton de sécurité est enfoncé. Le bouton de sécurité peut être enfoncé avec le pouce, ce qui permet d'appuyer sur la gachette avec les autres doigts. Il n'est pas nécessaire de maintenir une pression sur le bouton de sécurité une fois la gachette-interrupteur enfoncée.

DANGER

Éloignez vos mains de la zone de coupe lorsque vous utilisez l'outil. Maintenez le cordon d'alimentation à l'écart de la zone de coupe et placez-le de telle sorte qu'il ne se prenne pas dans la pièce à usiner pendant la coupe.

Lors de la coupe, exercez une pression ferme et régulière afin d'obtenir une coupe uniforme; ne forcez pas. La vitesse de coupe doit être adaptée en fonction de la pièce. Coupez doucement si le matériel est dur. Vérifiez également la lame de scie et remplacez-la ou affûtez-la au cas où elle serait émoussée, afin d'éviter de faire forcer le moteur.

Pour COUPER

Voir figure 15-16.

Lorsque vous coupe avec la lame verticale, utilisez le point "A" de l'encôche de guidage de la semelle et suivez avec votre scie la ligne de guidage que vous aurez tracée au crayon. Lorsque vous coupe à, utilisez le point "B". Cette encôche de guidage indique approximativement la ligne de coupe. Effectuez une coupe d'essai dans une chute de bois pour déterminer la véritable ligne de coupe.

Attention

Lorsque vous utilisez un guide parallèle, celui-ci ne doit que légèrement toucher le bord de la pièce. Ne forcez pas.

Témoin de mise sous tension

Cet outil est équipé d'un témoin d'alimentation qui s'allume lorsqu'il est branché sur le secteur. Ceci attire votre attention sur le fait que l'outil est sous tension et qu'il se mettra en marche si vous en enfoncez l'interrupteur.

Entretien

Après utilisation, assurez-vous que votre outil est en bon état de marche.

Nous vous recommandons d'apporter votre outil au moins une fois par an dans un Centre Service Agréé Ryobi pour une lubrification et un nettoyage complets.

N'effectuez aucun réglage lorsque le moteur est en marche.

Débranche toujours le câble d'alimentation de la prise avant de changer des accessoires ou des extensions, de lubrifier l'appareil ou d'intervenir dessus. Gardez les poignées propres, sèches, et exempts d'huile et de graisse.

Si le cable d'alimentation est endommagé, il ne doit être remplace que par le fabricant ou par un service après-venture/agré, pour éviter tout danger. Contactez un service après-venture/agré.

Pour plus de sécurité et de fiabilité, toutes les réparations doivent être effectuées par un Centre Service Agré Ryobi.

Protection de l'environnement

Recyclez les matières premières au lieu de les jeter aux ordures ménagères. Pour protéger l'environnement, l'util, les accessoires et les emballages doivent être triés.

Symbole

Alerte de Sécurité

Volts

Hertz

Courant alternatif

Watts

Vitesse a vide

min-1

Nombre de tours ou de mouvements par minute

Conformité CE

Conformité GOST-R

Classe II, isolation double

Veuillez lire attentivement le mode d'emploi avant de démarrer la machine.

Portez une protection oculaire

Portez une protection auditive

Bois

Ne coupez pas de métal

Largeur de coupe

Diametre

Les produits électriques hors d'usage ne doivent pas être jetés avec les ordures ménagères. Recyclez-les par l'intermédiaire des structures disponibles. Contactez les autorités locales pour vous renseigner sur les conditions de recyclage.

Ce produit Ryobi est garanti contre les vices de fabrication et les pièces défectueuses pour une durée de vingt-quatre (24) mois, à compter de la date figurant sur l'original de la facture établie par le revendeur à l'utilisateur final.

Les déteriorations provoquées par l'usage normal, par une utilisation ou un entretien anormal ou non autorisé, ou par une surcharge sont exclues de la présente garantie de même que les accessoires tels que batteries, ampoules, lames, embouts, sacs.

En cas de mauvais fonctionnement au cours de la période de garantie, veillez envoyer le produit NON DÉMONTÉ avec la preuve d'achat à votre fournisseur ou au Centre Service Agréé Ryobi le plus proche de chez vous.

Vos droits légaux se rapportant aux produits défectueux ne sont pas remis en cause par la présente garantie.

Service après-vente agréé

Pour trouver le service après-vente agréé le plus proche, rendez-vous sur rybitools.eu.

Le niveau d'émission des vibrations identifié dans cette feuille d'information a été mesuré en concordance avec un test normalisé fourni par EN60745 et peut être utilisé pour comparer un outil à un autre. Il peut être utilisé pour une évaluation préliminaire de l'exposition. Le niveau déclaré d'émission des vibrations s'applique à l'utilisation principale de l'outil. Toutefois, si l'outil est utilisé pour des applications différentes, avec des accessoires différents, ou mal entretenu, l'émission de vibrations peut être différente. Le niveau d'exposition peut en être augmenté de façon significative tout au long de la période de travail. Une estimation du niveau d'exposition aux vibrations doit aussi prendre en compte les périodes où l'outil est arrêté ainsi que les périodes où il fonctionne sans rien travailler. Le niveau d'exposition pendant la durée totale du travail peut en être réduit de façon significative. Prenez en considération des mesures additionnelles de sécurité à prendre pour protéger l'opérateur des effets des vibrations telles que : maintien en l'outil et de ses accessoires, maintien des mains au chaud, organisation du travail.

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: 2006/42/EC, 2004/108/EC, 2011/65/EU, EN55014-1:2006+A1:2009+A2:2011, EN55014-2:2:1997+A2:2008, EN61000-3-2:2006+A1:2009+A2:2009, EN61000-3-3:2008, EN60745-1:2009, EN60745-2-5:2007+A11:2009 Niveau de bruit : Lp = 95dB(A) Lw=106dB(A) Niveau de vibration [K = 1.5m / s^3 ] : ah = 4.5m / s^3
