MANUALE UTENTE EWS1150RS RYOBI

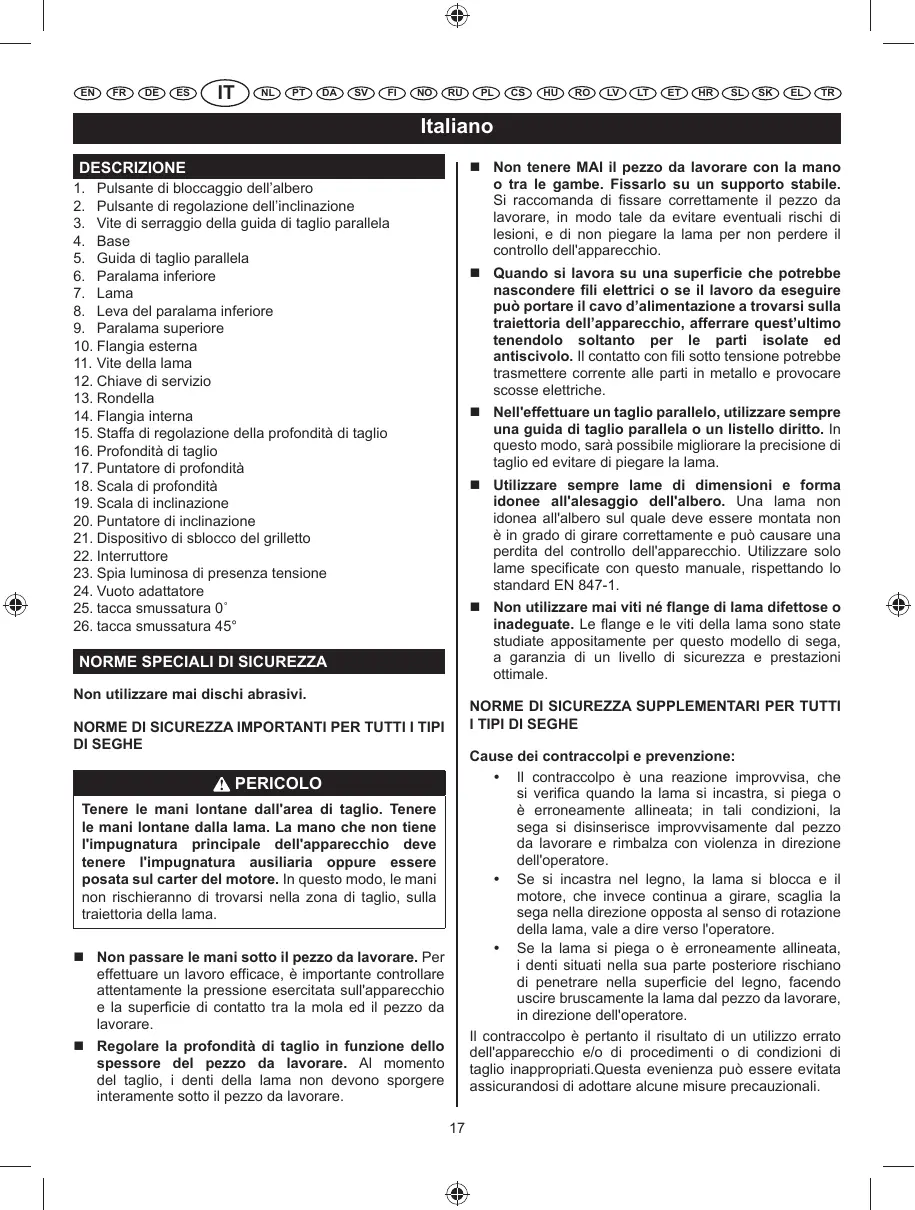

EN FR DE ES IT NL PT DA SV FI NO RU PL CS HU RO LV LT ET HR SL SK EL TR Italiano DESCRIZIONE

 Non tenere MAI il pezzo da lavorare con la mano o tra le gambe. Fissarlo su un supporto stabile. Si raccomanda di fissare correttamente il pezzo da lavorare, in modo tale da evitare eventuali rischi di lesioni, e di non piegare la lama per non perdere il controllo dell'apparecchio.

1. Pulsante di bloccaggio dell’albero 2. Pulsante di regolazione dell’inclinazione 3. Vite di serraggio della guida di taglio parallela 4. Base 5. Guida di taglio parallela 6. Paralama inferiore 7. Lama 8. Leva del paralama inferiore 9. Paralama superiore 10. Flangia esterna 11. Vite della lama 12. Chiave di servizio 13. Rondella 14. Flangia interna 15. Staffa di regolazione della profondità di taglio 16. Profondità di taglio 17. Puntatore di profondità 18. Scala di profondità 19. Scala di inclinazione 20. Puntatore di inclinazione 21. Dispositivo di sblocco del grilletto 22. Interruttore 23. Spia luminosa di presenza tensione 24. Vuoto adattatore 25. tacca smussatura 0˚ 26. tacca smussatura 45°

 Quando si lavora su una superficie che potrebbe nascondere fili elettrici o se il lavoro da eseguire può portare il cavo d’alimentazione a trovarsi sulla traiettoria dell’apparecchio, afferrare quest’ultimo tenendolo soltanto per le parti isolate ed antiscivolo. Il contatto con fili sotto tensione potrebbe trasmettere corrente alle parti in metallo e provocare scosse elettriche.  Nell'effettuare un taglio parallelo, utilizzare sempre una guida di taglio parallela o un listello diritto. In questo modo, sarà possibile migliorare la precisione di taglio ed evitare di piegare la lama.  Utilizzare sempre lame di dimensioni e forma idonee all'alesaggio dell'albero. Una lama non idonea all'albero sul quale deve essere montata non è in grado di girare correttamente e può causare una perdita del controllo dell'apparecchio. Utilizzare solo lame specificate con questo manuale, rispettando lo standard EN 847-1.  Non utilizzare mai viti né flange di lama difettose o inadeguate. Le flange e le viti della lama sono state studiate appositamente per questo modello di sega, a garanzia di un livello di sicurezza e prestazioni ottimale.

NORME SPECIALI DI SICUREZZA Non utilizzare mai dischi abrasivi.

NORME DI SICUREZZA SUPPLEMENTARI PER TUTTI I TIPI DI SEGHE NORME DI SICUREZZA IMPORTANTI PER TUTTI I TIPI DI SEGHE Cause dei contraccolpi e prevenzione:  Il contraccolpo è una reazione improvvisa, che si verifica quando la lama si incastra, si piega o è erroneamente allineata; in tali condizioni, la sega si disinserisce improvvisamente dal pezzo da lavorare e rimbalza con violenza in direzione dell'operatore.  Se si incastra nel legno, la lama si blocca e il motore, che invece continua a girare, scaglia la sega nella direzione opposta al senso di rotazione della lama, vale a dire verso l'operatore.  Se la lama si piega o è erroneamente allineata, i denti situati nella sua parte posteriore rischiano di penetrare nella superficie del legno, facendo uscire bruscamente la lama dal pezzo da lavorare, in direzione dell'operatore. Il contraccolpo è pertanto il risultato di un utilizzo errato dell'apparecchio e/o di procedimenti o di condizioni di taglio inappropriati.Questa evenienza può essere evitata assicurandosi di adottare alcune misure precauzionali.

PERICOLO Tenere le mani lontane dall'area di taglio. Tenere le mani lontane dalla lama. La mano che non tiene l'impugnatura principale dell'apparecchio deve tenere l'impugnatura ausiliaria oppure essere posata sul carter del motore. In questo modo, le mani non rischieranno di trovarsi nella zona di taglio, sulla traiettoria della lama.  Non passare le mani sotto il pezzo da lavorare. Per effettuare un lavoro efficace, è importante controllare attentamente la pressione esercitata sull'apparecchio e la superficie di contatto tra la mola ed il pezzo da lavorare.  Regolare la profondità di taglio in funzione dello spessore del pezzo da lavorare. Al momento del taglio, i denti della lama non devono sporgere interamente sotto il pezzo da lavorare. 17

EN FR DE ES IT NL PT DA SV FI NO RU PL CS HU RO LV LT ET HR SL SK EL TR Italiano  Tenere saldamente la sega con entrambe le mani e posizionare le braccia in modo tale che possano controllare un eventuale contraccolpo. Durante l'esecuzione del lavoro, collocarsi su un lato della sega:non rimanere mai lungo l'asse della lama. Il contraccolpo fa sì che la sega venga scagliata improvvisamente all'indietro, ma questo movimento può essere tenuto sotto controllo se l'operatore lo prevede e si prepara all'evenienza.

né bloccare mai il paralama inferiore in posizione aperta. Se la sega cade accidentalmente, il paralama inferiore potrebbe piegarsi. Sollevare il paralama inferiore servendosi dell'apposita leva ed assicurarsi che possa essere maneggiato senza difficoltà e che non tocchi né la lama né altri componenti, indipendentemente dall'angolo e dalla profondità di taglio prescelti.  Assicurarsi che la molla del paralama inferiore sia in buono stato e funzioni correttamente. Se il paralama o la molla non funzionano correttamente, farli riparare o sostituire prima di utilizzare la sega. Il movimento del paralama inferiore può essere frenato da componenti danneggiati, da un deposito di resina o da un accumulo di segatura.

 Qualora la lama si incastri o si debba interrompere il taglio per un motivo qualsiasi, rilasciare il grilletto e mantenere la sega nel pezzo da lavorare, sino a quando la lama non cessa completamente di girare. Non tentare mai di rimuovere la sega dal pezzo né di tirarla all'indietro finché la lama è in rotazione:questa manovra potrebbe provocare un contraccolpo. Se la lama si incastra, individuarne la causa e adottare le misure necessarie affinché ciò non si verifichi più.

 Il paralama non deve essere azionato manualmente, se non per i tagli particolari quali i tagli a tuffo o i tagli doppi. Sollevare il paralama inferiore mediante l'apposita leva. Non appena la lama entra nel pezzo da lavorare, rilasciare il paralama inferiore. Per tutti gli altri tipi di taglio il paralama inferiore si posiziona automaticamente.

 Prima di riavviare la sega per riprendere un'operazione di taglio, allineare correttamente la lama rispetto al taglio ed assicurarsi che i denti non tocchino il pezzo da lavorare. Se la lama è incastrata nel pezzo da lavorare, al momento della messa in funzione della sega può verificarsi un contraccolpo.

 Prima di posare la sega su un banco da lavoro o sul pavimento, assicurarsi sempre che il paralama inferiore copra adeguatamente la lama. Se la lama non è coperta correttamente, può ruotare per inerzia e tagliare ciò che si trova sulla propria traiettoria. Non dimenticare mai che la lama continua a girare ancora per qualche tempo dopo l'arresto del motore.

 Non dimenticare di sorreggere i pezzi lunghi, onde evitare che la lama si incastri e limitare pertanto i rischi di contraccolpo. I pezzi lunghi tendono infatti a flettersi sotto il loro stesso peso. È possibile sistemare appositi supporti su entrambi i lati del pezzo, accanto alla linea di taglio e a livello dell'estremità del pezzo.

 Non utilizzare lame smussate o danneggiate. Una lama non affilata o montata erroneamente genera un taglio sottile, che dà luogo ad un attrito eccessivo della lama e pertanto a maggiori rischi di torsione e di contraccolpo.  Prima di iniziare un'operazione di taglio, assicurarsi che le manopole di regolazione della profondità e dell'inclinazione siano adeguatamente bloccate. Se le regolazioni della posizione della lama si modificano durante il taglio, la lama rischia infatti di incastrarsi e può verificarsi un contraccolpo.

230 V - 240 V Alimentazione

1150 W Velocità a vuoto

 Prestare particolare attenzione quando si effettuano tagli a tuffo su pareti o altre superfici cieche. La lama potrebbe urtare elementi nascosti, con conseguente pericolo di contraccolpo.

12 T Larghezza di fresatura

Capacità di taglio 0°

NORME DI SICUREZZA RELATIVE AL PARALAMA

 Prima di ogni utilizzo, verificare che il paralama inferiore copra correttamente la lama. Non utilizzare la sega circolare se il paralama inferiore non può essere azionato liberamente e se non si ripiega istantaneamente sulla lama. Non fissare

Scala di inclinazione

REGOLAZIONE DELLA PROFONDITÀ DI TAGLIO

Vedere la figura 5-9. 1. Allentare la manopola di regolazione della profondità. 2. Utilizzando la staffa di regolazione della profondità di taglio, fare scorrere la base alla profondità desiderata e richiudere con forza il pulsante. NOTE: Per determinare la profondità di taglio si può utilizzare la scala di profondità o misurare quanto la lama fuoriesce dalla base.Le maschere antipolvere permettono di filtrare le particelle generate dall’operazione eseguita.

 Chiave di servizio

MONTAGGIO Assicurarsi di aver scollegato l'utensile dall'alimentazione prima di collegarlo o prima di rimuovere la lama. Assicurarsi che i denti della lama siano rivolti in alto dalla parte anteriore dell'utensile.

UTILIZZO REGOLAZIONE DELL'ANGOLO Taglio del legno. Non utilizzare per lavori per scopi non previsti nelle istruzioni.

Vedere la figura 10-11. 1. Set the cutting angle to any position between 0° and 45°. 2. Allentare il pulsante di regolazione dell’inclinazione, posto nella parte anteriore dell’apparecchio e, mediante la scala d’inclinazione, posizionare la base all’angolazione desiderata. 3. Riassicurare la manopola di regolazione smussatura.

FUNZIONAMENTO INSTALLAZIONE Vedere la figura 2-4. 1. Premere e tenere premuto il tasto dell'albero. 2. Girare il bullone esagonale con una chiave fino a che l'albero non si blocchi. 3. Allentare il bullone esagonale girando la chiave in senso anti-orario. 4. Togliere la vite della lama ed il disco esterno della lama. 5. Sollevare completamente il paralama inferiore mediante l’apposita leva posta sotto il paralama superiore. 6. Montare la lama della motosega contro la rondella della lama interna sull'albero. 7. Installare la rondella della lama esterna e il bullone esagonale. 8. Serrare il bullone esagonale girando la chiave in senso orario. 9. Dopo aver serrato la vite, rilasciare il pulsante di bloccaggio dell’albero. NOTE: Quando la lama è stata installata, assicurarsi che il bloccaggio del mandrino è stata rilasciata facendo girare la lama liberamente.

INTERRUTTORE Vedere la figura 12. Per avviare o arrestare l’apparecchio, premere o rilasciare il grilletto. Onde evitare avvii involontari dell’apparecchio, il grilletto funziona solo quando il pulsante di sicurezza è premuto. Il pulsante di sicurezza può essere premuto con il pollice, in questo modo è possibile premere il grilletto con le altre dita. Non è necessario mantenere la pressione sul tasto di sicurezza una volta rilasciato l'interruttore.

FUNZIONAMENTO PERICOLO Tenere le mani lontane dalla zona di taglio mentre si mette in funzione l'utensile. Tenere il cavo d’alimentazione lontano dalla zona di taglio e collocarlo in modo tale che, durante le operazioni di taglio, non rimanga impigliato nel pezzo da lavorare.

ESTRAZIONE 1. Premere e tenere premuto il tasto dell'albero. 2. Girare il bullone esagonale con una chiave fino a che l'albero non si blocchi. 3. Allentare il bullone esagonale girando la chiave in senso anti-orario. 4. Togliere la vite della lama ed il disco esterno della lama. 5. Ritrarre lo schermo inferiore posteriore per quanto possibile sotto lo schermo superiore.

Quando si svolgono operazioni di taglio, fare una pressione normale ed equilibrata in modo da ottenere un taglio uniforme; non forzare. Adottare una velocità di taglio conforme al pezzo da lavorare. Tagliare piano se il pezzo sul quale si sta lavorando è duro. Controllare frequentemente la lama e sostituirla o affilarla se necessario, per evitare di sovraccaricare il motore. TAGLIARE Vedere la figura 15-16. 19

EN FR DE ES IT NL PT DA SV FI NO RU PL CS HU RO LV LT ET HR SL SK EL TR Italiano

TUTELA DELL’AMBIENTE Quando si taglia con la lama verticale, utilizzare il punto " A " della tacca di guida sulla base e seguire con la sega la linea di guida tracciata con la matita. Quando si effettua un taglio a 45°, utilizzare il punto " B ". La tacca di guida indica all’incirca la linea di taglio. Per determinare la linea di guida reale, effettuare un taglio di prova in un pezzo di legno scarto.

Riciclare le materie prime anziché gettarle tra i rifiuti domestici. Per tutelare l’ambiente, l’apparecchio, gli accessori e gli imballaggi devono essere smaltiti separatamente.

SIMBOLO ATTENZIONE Quando si utilizza una guida parallela, fare attenzione che tocchi solo leggermente il bordo del pezzo da tagliare. Non esercitare forza.

Allarme di sicurezza

SPIA LUMINOSA DI PRESENZA TENSIONE Questo utensile è dotato di una spia luminosa di presenza tensione, che si illumina quando l’apparecchio è collegato all’alimentazione elettrica. Questa spia attira l’attenzione dell’utilizzatore sul fatto che la molatrice è sotto tensione e si mette in funzione non appena l’interruttore viene spostato in avanti.

Numero di giri o di movimenti al minuto

Conformità GOST-R MANUTENZIONE Conformità CE Dopo ogni utilizzazione, verificare sempre lo stato dell’apparecchio. Si raccomanda di portare l'apparecchio almeno una volta l'anno presso un Centro di Assistenza Autorizzato Ryobi per sottoporlo ad una completa lubrificazione e pulitura. Non effettuare alcun tipo di regolazione quando l’apparecchio è in funzione. Scollegare sempre la molatrice dall'alimentazione elettrica prima di sostituire un componente O di lubrificare l'apparecchio e comunque prima di effettuare qualsiasi intervento di manutenzione. Tenere i manici puliti, asciutti e senza tracce di olio e grasso.

Classe II con doppio isolamento Leggere attentamente le istruzioni prima di avviare l’utensile. Indossare occhiali di protezione

Indossare cuffie di protezione

Se il cavo di alimentazione è danneggiato deve essere sostituito solo dalla ditta produttrice o dal centro servizi autorizzato per evitare eventuali rischi. Contattare il centro servizi autorizzato

Non tagliare metalli

AVVERTENZE Larghezza di fresatura

Per maggiore sicurezza ed affidabilità, effettuare tutte le riparazioni presso un Centro di Assistenza Autorizzato Ryobi.

Diametro I prodotti elettrici non devono essere smaltiti con i rifiuti domestici. Vi sono strutture per smaltire tali prodotti. Informarsi presso il proprio Comune o rivenditore di sicurezza per smatire adeguatamente tali rifiuti.

Questo prodotto Ryobi è garantito contro tutti i difetti di fabbricazione e pezzi difettosi per una durata di ventiquattro (24) mesi, a partire dalla data indicata sull’originale della fattura compilata dal rivenditore e consegnata all’utente finale.

Deterioration caused by normal wear and tear, unauthorised or improper use or maintenance, or overload are excluded from this guarantee as are accessories such as battery packs, light bulbs, blades, fittings, bags.

Il deterioramento provocato dall’usura normale, da un utilizzo o una manutenzione non conformi o non autorizzati, o da un sovraccarico, è escluso dalla presente garanzia. La garanzia è esclusa anche per gli accessori come batterie, lampadine, lame, punte, borse.

In the event of malfunction during the warranty period, please take the NONDISMANTLED product, along with the proof of purchase, to your retailer or nearest Authorised Ryobi Service Centre. This warranty in no way affects your legal rights concerning defective products.

In caso di malfunzionamento nel corso del periodo di garanzia, riportare il prodotto NON SMONTATO corredato della prova d’acquisto al fornitore o al più vicino Centro di Assistenza Autorizzato Ryobi.

AUTHORISED SERVICE CENTRE I diritti legali relativi ai prodotti difettosi non sono rimessi in causa dalla presente garanzia.

To find an authorised service centre near you, visit ryobitools.eu.

CENTRO SERVIZI AUTORIZZATO Per individuare il più vicino centro servizi autorizzato, visitare il sito ryobitools.eu.

IT AVVERTENZE Il livello di vibrazioni indicato in questo foglio informativo è stato misurato seguendo un test svolto secondo i requisiti indicati dallo standard EN60745 e potrà essere utilizzato per paragonare un utensile con un altro. Potrà essere utilizzato per una valutazione preliminare dell’esposizione a vibrazioni. Il livello dichiarato di emissioni di vibrazioni viene indicato tenendo conto delle applicazioni principali dell’utensile. Comunque se l’utensile viene utilizzato per applicazioni diverse con accessori diversi o non viene correttamente conservato, il livello delle vibrazioni potrà variare. Ciò potrà significativamente aumentare il livello di esposizione alle vibrazioni durante il periodo di lavoro totale. Una valutazione del livello di esposizione alle vibrazioni dovrà inoltre prendere in considerazione i tempi in cui l’utensile viene spento o è acceso ma non viene utilzizato. Ciò potrà significativamente ridurre il livello di esposizione in un periodo totale di funzionamento. Ulteriori misure di sicurezza per proteggere l’operatore dagli effetti delle vibrazioni come: conservare correttamente l’utensile e i suoi accessori, tenere le mani calde e organizzare i tempi di lavoro.

IT DICHIARAZIONE DI CONFORMITÀ Dichiariamo, assumendo la piena responsabilità di tale dichiarazione, che il prodotto è conforme alle seguenti normative e ai relativi documenti: 2006/42/EC, 2004/108/EC, 2011/65/EU, EN55014-1:2006+A1:2009+A2:2011,EN55014-2:1997+A2:2008, EN61000-3-2:2006+A1:2009+A2:2009, EN61000-3-3:2008, EN60745-1:2009, EN60745-2-5:2007+A11:2009 Livello di rumore [K=3dB(A)]: Lp=95dB(A) Lw=106dB(A) Livello di vibrazioni [K=1.5m/s²]: ah=4.57m/s²
