MODE D'EMPLOI EWS1150RS RYOBI

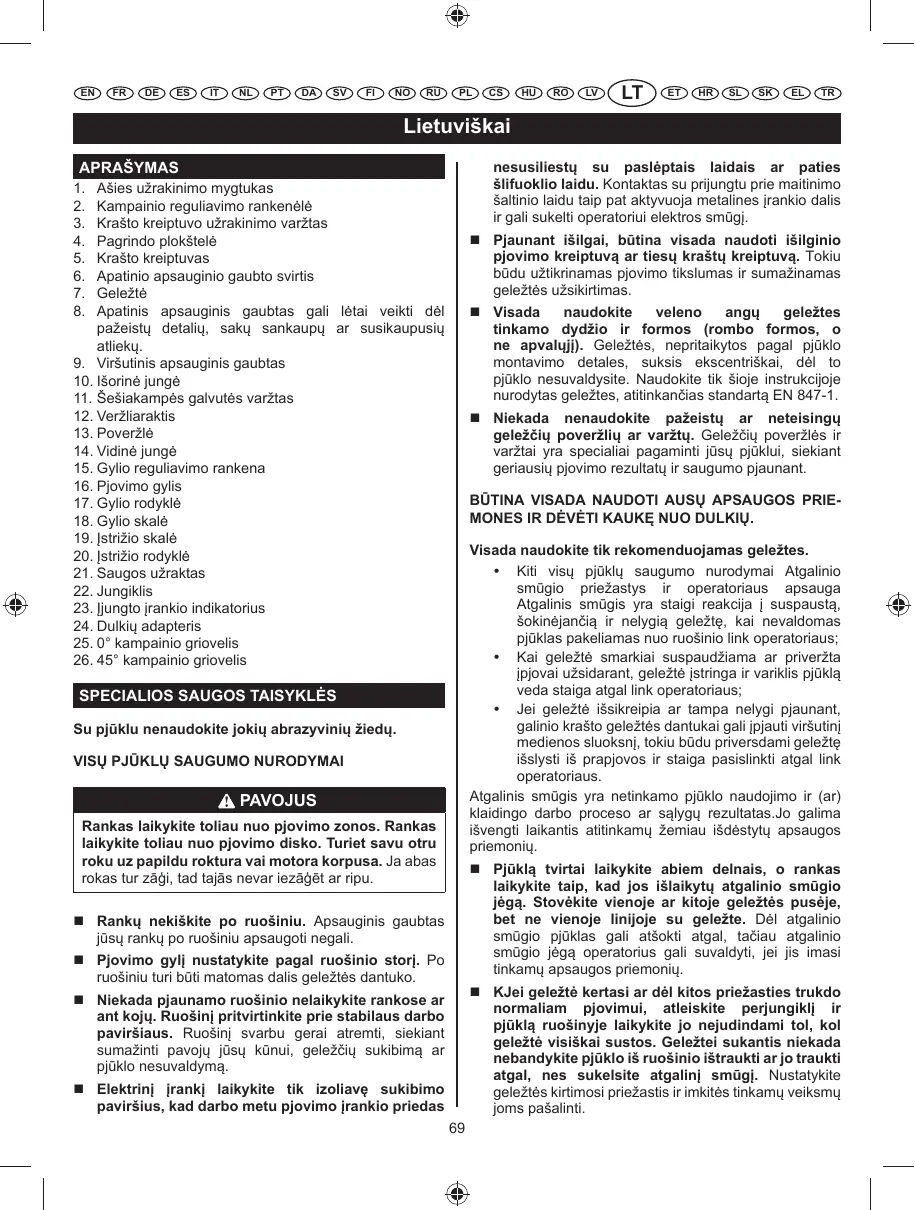

nesusiliestų su paslėptais laidais ar paties šlifuoklio laidu. Kontaktas su prijungtu prie maitinimo šaltinio laidu taip pat aktyvuoja metalines įrankio dalis ir gali sukelti operatoriui elektros smūgį.

1. 2. 3. 4. 5. 6. 7. 8.

Ašies užrakinimo mygtukas Kampainio reguliavimo rankenėlė Krašto kreiptuvo užrakinimo varžtas Pagrindo plokštelė Krašto kreiptuvas Apatinio apsauginio gaubto svirtis Geležtė Apatinis apsauginis gaubtas gali lėtai veikti dėl pažeistų detalių, sakų sankaupų ar susikaupusių atliekų. 9. Viršutinis apsauginis gaubtas 10. Išorinė jungė 11. Šešiakampės galvutės varžtas 12. Veržliaraktis 13. Poveržlė 14. Vidinė jungė 15. Gylio reguliavimo rankena 16. Pjovimo gylis 17. Gylio rodyklė 18. Gylio skalė 19. Įstrižio skalė 20. Įstrižio rodyklė 21. Saugos užraktas 22. Jungiklis 23. Įjungto įrankio indikatorius 24. Dulkių adapteris 25. 0° kampainio griovelis 26. 45° kampainio griovelis

 Pjaunant išilgai, būtina visada naudoti išilginio pjovimo kreiptuvą ar tiesų kraštų kreiptuvą. Tokiu būdu užtikrinamas pjovimo tikslumas ir sumažinamas geležtės užsikirtimas.  Visada naudokite veleno angų geležtes tinkamo dydžio ir formos (rombo formos, o ne apvalųjį). Geležtės, nepritaikytos pagal pjūklo montavimo detales, suksis ekscentriškai, dėl to pjūklo nesuvaldysite. Naudokite tik šioje instrukcijoje nurodytas geležtes, atitinkančias standartą EN 847-1.  Niekada nenaudokite pažeistų ar neteisingų geležčių poveržlių ar varžtų. Geležčių poveržlės ir varžtai yra specialiai pagaminti jūsų pjūklui, siekiant geriausių pjovimo rezultatų ir saugumo pjaunant. BŪTINA VISADA NAUDOTI AUSŲ APSAUGOS PRIEMONES IR DĖVĖTI KAUKĘ NUO DULKIŲ. Visada naudokite tik rekomenduojamas geležtes.  Kiti visų pjūklų saugumo nurodymai Atgalinio smūgio priežastys ir operatoriaus apsauga Atgalinis smūgis yra staigi reakcija į suspaustą, šokinėjančią ir nelygią geležtę, kai nevaldomas pjūklas pakeliamas nuo ruošinio link operatoriaus;  Kai geležtė smarkiai suspaudžiama ar priveržta įpjovai užsidarant, geležtė įstringa ir variklis pjūklą veda staiga atgal link operatoriaus;  Jei geležtė išsikreipia ar tampa nelygi pjaunant, galinio krašto geležtės dantukai gali įpjauti viršutinį medienos sluoksnį, tokiu būdu priversdami geležtę išslysti iš prapjovos ir staiga pasislinkti atgal link operatoriaus. Atgalinis smūgis yra netinkamo pjūklo naudojimo ir (ar) klaidingo darbo proceso ar sąlygų rezultatas.Jo galima išvengti laikantis atitinkamų žemiau išdėstytų apsaugos priemonių.

SPECIALIOS SAUGOS TAISYKLĖS Su pjūklu nenaudokite jokių abrazyvinių žiedų.

VISŲ PJŪKLŲ SAUGUMO NURODYMAI PAVOJUS Rankas laikykite toliau nuo pjovimo zonos. Rankas laikykite toliau nuo pjovimo disko. Turiet savu otru roku uz papildu roktura vai motora korpusa. Ja abas rokas tur zāģi, tad tajās nevar iezāģēt ar ripu.

 Pjūklą tvirtai laikykite abiem delnais, o rankas laikykite taip, kad jos išlaikytų atgalinio smūgio jėgą. Stovėkite vienoje ar kitoje geležtės pusėje, bet ne vienoje linijoje su geležte. Dėl atgalinio smūgio pjūklas gali atšokti atgal, tačiau atgalinio smūgio jėgą operatorius gali suvaldyti, jei jis imasi tinkamų apsaugos priemonių.

 Rankų nekiškite po ruošiniu. Apsauginis gaubtas jūsų rankų po ruošiniu apsaugoti negali.  Pjovimo gylį nustatykite pagal ruošinio storį. Po ruošiniu turi būti matomas dalis geležtės dantuko.

 KJei geležtė kertasi ar dėl kitos priežasties trukdo normaliam pjovimui, atleiskite perjungiklį ir pjūklą ruošinyje laikykite jo nejudindami tol, kol geležtė visiškai sustos. Geležtei sukantis niekada nebandykite pjūklo iš ruošinio ištraukti ar jo traukti atgal, nes sukelsite atgalinį smūgį. Nustatykite geležtės kirtimosi priežastis ir imkitės tinkamų veiksmų joms pašalinti.

 Niekada pjaunamo ruošinio nelaikykite rankose ar ant kojų. Ruošinį pritvirtinkite prie stabilaus darbo paviršiaus. Ruošinį svarbu gerai atremti, siekiant sumažinti pavojų jūsų kūnui, geležčių sukibimą ar pjūklo nesuvaldymą.  Elektrinį įrankį laikykite tik izoliavę sukibimo paviršius, kad darbo metu pjovimo įrankio priedas 69

EN FR DE ES IT NL PT DA SV FI NO RU PL CS HU RO LV LT ET HR SL SK EL TR Lietuviškai  Jei pjūklą ruošinyje paleidžiate iš naujo, geležtę nustatykite prapjovos viduryje ir patikrinkite, ar dantukai nėra įlindę į ruošinį. Jei pjūklo geležtė kertasi, iš naujo paleidus pjūklą ji iš ruošinio gali iššokti ar smogti atgal.

Atminkite, kad atleidus jungiklį, geležtei reikia laiko visiškai nustoti suktis.

TECHNINIAI REIKALAVIMAI

 Didelės plokštes paremkite, kad išvengtumėte geležčių suspaudimo ir atgalinio smūgio pavojaus. Dėl savo svorio didelės plokštės paprastai įlinksta. Atramas būtina padėti iš abiejų plokštės pusių po plokštėmis, šalia pjovimo linijos bei plokštės kraštų.  Nenaudokite atšipusių ir pažeistų geležčių. Negaląstos ar netinkamai nustatytos geležtės pjauna siaurą prapjovą, taip sukeldamos per didelės trinties geležtės sukibimą ir atgalinį smūgį.

5600 RPM Išgrąžos dydis

 Prieš pradedant pjauti, geležtės gylio ir įstrižo nustatymo užrakinimo svirtys turi būti tvirtos ir saugios. Jei pjovimo metu geležtės nustatymai pasikeičia, geležtė gali užsikirsti ir sukelti atgalinį smūgį.

 Atlikdami vidinį pjovimą esančiose sienose ar kitose nematomose srityse, būkite ypač atsargūs. Atsikišusi geležtė gali įpjauti objektus, kurie gali sukelti atgalinį smūgį.

STANDARTINIAI PRIEDAI

 Prieš pradėdami darbą visada patikrinkite, ar apatinis apsauginis gaubtas tinkamai užspaustas. Jei šis apatinis apsauginis gaubtas laisvai nejuda ir iškart uždaromas, pjūklo nenaudokite. Apatinio apsauginio gaubto niekada neužspauskite ar pritvirtinkite atviroje padėtyje. Jei pjūklą atsitiktinai numesite, apatinis apsauginis gaubtas sulinks. Apatinį apsauginį gaubtą pakelkite ištraukiama rankena bei užtikrinkite, kad jis laisvai juda ir nesiliečia į geležtę ar bet kurią kitą detalę visais pjovimo kampais ir gyliais.

 Pjūklo geležtė  Lygiagreti užtvara  Veržliaraktis

MONTAVIMAS Prieš montuodami ar nuimdami pjūklo geležtę, įrankį nuo elektros maitinimo šaltinio būtinai atjunkite. Patikrinkite, ar pjūklo geležtės dantukai įrankio priekyje yra nukreipti į viršų.

 Patikrinkite apatinio apsauginio gaubto spyruoklės veikimą. Jei gaubtas ir spyruoklė tinkamai neveikia, prieš naudojimą būtina atlikti jų techninę priežiūrą. Apatinis apsauginis gaubtas gali lėtai veikti dėl pažeistų detalių, sakų sankaupų ar susikaupusių atliekų.

NAUDOJIMO PASKIRTIS Pjauti medieną. Nenaudokite prietaiso ne pagal paskirtį.

 Apatinį apsauginį gaubtą ištraukti rankomis reikia tik specialiam pjovimui, pvz. „vidiniam pjovimui“ ir „sudurtiniam pjovimui“. Apatinį apsauginį gaubtą pakelkite, ištraukdami rankeną ir kai tik geležtė įlenda į ruošinį, apatinį gaubtą atleiskite. Visiems kitiems pjovimo būdams, apatinis apsauginis gaubtas turi veikti automatiniu būdu.

VEIKIMAS GELEŽTĖS TVIRTINIMAS Žr. 2 - 4 pav. 1. Nuspauskite ir laikykite ašies užrakinimo mygtuką. 2. Šešiakampės galvutės varžtą veržliarakčiu sukite tol, kol ašis užfiksuojama. 3. Atlaisvinkite šešiakampės galvutės varžtą, sukdami veržliaraktį prieš laikrodžio rodyklę. 4. Ištraukite šešiakampės galvutės varžtą ir išorinę geležtės poveržlę.

 Prieš padėdami pjūklą ant suolelio ar grindų, visada patikrinkite, ar apatinis apsauginis gaubtas dengia geležtę. Dėl neapsaugotos, laisvai besisukančios geležtės pjūklas gali slinkti atbula kryptimi bei pjauti visus jo kelyje esančius daiktus. 70

EN FR DE ES IT NL PT DA SV FI NO RU PL CS HU RO LV LT ET HR SL SK EL TR Lietuviškai 5. Apatinį apsauginį gaubtą ištraukite atgal naudodami apatinio apsauginio gaubto svirtį iki pat galo po viršutiniu apsauginiu gaubtu. 6. Uždėkite pjūklo geležtę prie vidinės geležtės poveržlės ant ašies. 7. Pritvirtinkite išorinę geležtės poveržlę ir šešiakampės galvutės varžtą. 8. Priveržkite šešiakampės galvutės varžtą, sukdami veržliaraktį pagal laikrodžio rodyklę. 9. Priveržę šešiakampės galvutės varžtą, atleiskite ašies užrakinimo mygtuką. PASTABA: Kai diskas buvo įdiegta, įsitikinkite, kad velenas užraktas buvo išleista verpimui disko laisvai.

perjungiklį. Nuspaudus perjungiklį, saugos mygtuko nuolat spausti nereikia.

VEIKIMAS PAVOJUS Kai dirbate su įrankiu, laikykite rankas toliau nuo pjovimo zonos. Laidą laikykite toliau nuo pjovimo zonos ir jį nustatykite taip, kad pjovimo metu jis nesusipainiotų su pjaunamu ruošiniu. Pjaudami, įrankį vienodai ir tolygiai spauskite, kad pjovimas būtų lygus; nenaudokite jėgos. Pjaukite greičiu, tinkamu ruošiniui. Jei ruošinys kietas, pjaukite lėtai. Pjūklo geležtę dažnai patikrinkite ir jei ji atšipusi, ją pakeiskite ar pagaląskite, kad variklis neperkaistų.

GELEŽTĖS NUĖMIMAS 1. Nuspauskite ir laikykite ašies užrakinimo mygtuką. 2. Šešiakampės galvutės varžtą veržliarakčiu sukite tol, kol ašis užfiksuojama. 3. Atlaisvinkite šešiakampės galvutės varžtą, sukdami veržliaraktį prieš laikrodžio rodyklę. 4. Ištraukite šešiakampės galvutės varžtą ir išorinę geležtės poveržlę. 5. Apatinį apsauginį gaubtą ištraukite atgal iki pat galo po viršutiniu apsauginiu gaubtu. 6. Nuimkite pjūklo geležtę.

PJOVIMO PADĖTIS Žr. 15 - 16 pav. Ruošinį pjaudami 0° kampu, vadovaukitės pagrindo plokštelės linijos kreiptuvo „A“ tašku, ir pjūklą stumkite pagal pieštuku nubrėžt¹ linij¹. Pjaudami 45°kampu, vadovaukitės „B“ tašku. Šis linijos kreiptuvas žymi apytikslę pjovimo liniją. Atlikite bandomąjį pjovimą ant nereikalingos medžio atraižos, kad nustatytumėte tikrąją pjovimo liniją.

NUSTATYKITE PJOVIMO GYLĮ Žr. 5 - 9 pav. 1. Atlaisvinkite pjovimo gylio nustatymo rankenėlę. 2. Pagrindo plokštelę stumkite iki reikiamo gylio, naudodami gylio reguliavimo rankeną ir ją tvirtai priveržkite. PASTABA: Pjovimo gylis nustatomas gylio skale arba išmatuojant atstumą, kiek geležtė išsikiša iš pagrindo plokštelės.

ATSARGIAI Pjaunant išilgai, išilginio pjovimo užtvara turi tik lengvai liestis į ruošinį. Nenaudokite jėgos.

ĮJUNGTO ĮRANKIO INDIKATORIUS Šiame įrankyje yra įmontuotas prijungto įrankio indikatorius, kuris pradeda šviesti, kai įrankis prijungiamas prie maitinimo šaltinio. Tokiu būdu vartotojas įspėjamas, kad įrankis prijungtas prie maitinimo šaltinio ir nuspaudus jungiklį jis pradės veikti.

KAMPO NUSTATYMAS Žr. 10 - 11 pav. 1. Pjovimo kampą nustatykite bet kokiai padėčiai nuo 0° iki 45°. 2. Atlaisvinkite kampainio reguliavimo rankenėlę įrankio priekinėje pusėje ir pagrindo plokštelę stumkite iki reikiamo kampo, naudodami įstrižio skalę.Apatinis apsauginis gaubtas 3. Vėl priveržkite kampainio reguliavimo rankenėlę.

PRIEŽIŪRA Po naudojimo įrankį patikrinkite, kad įsitikintumėte, ar jis geros būklės. Rekomenduojama bent vieną kartą per metus šį įrankį pristatyti į įgaliotą „Ryobi“ techninės priežiūros centrą, kad jo darbuotojai įrankį gerai išvalytų ir suteptų. Kai variklis įjungtas, įrankio jokiais būdais nereguliuokite. Prieš keisdami nuimamas ar ištraukiamas detales, įrankį sutepdami ar dirbdami su objektu, visada ištraukite maitinimo laidą iš elektros maitinimo šaltinio. Rankenas reikia visada sausai nuvalyti, kad jos nebūtų suteptos

JUNGIKLIS Žr. 12 pav. Šis įrankis įjungiamas ir išjungiamas paspaudžiant ir atleidžiant perjungiklį. Siekiant išvengti, kad įrankis atsitiktinai neužsivestų, perjungiklį galima įjungti tik prieš tai nuspaudus saugos mygtuką. Saugos mygtuką galite nuspausti nykščiu, o kitais pirštais galite nuspausti 71

EN FR DE ES IT NL PT DA SV FI NO RU PL CS HU RO LV LT ET HR SL SK EL TR Lietuviškai alyva ir tepalais. Nepjaukite metalo

Jeigu maitinimo laidas pažeistas, jį turi pakeisti tik gamintojas arba įgaliota techninės priežiūros įmonė, kad būtų išvengta pavojaus. Kreipkitės į įgaliotą techninės priežiūros centrą.

Siekiant užtikrinti saugumą ir įrankio patikimumą, visi remonto darbai turi būti atliekami ĮGALIOTAME TECHNINĖS PRIEŽIŪROS CENTRE ar kitoje KVALIFIKUOTOJE TECHNINĖS PRIEŽIŪROS ĮMONĖJE.

APLINKOS APSAUGA Žaliavines medžiagas perdirbkite pakartotinai, o ne išmeskite kaip atliekas. Mechanizmas, priedai ir pakuotės turi būti laikomi pakartotinai perdirbti aplinkai nekenksmingu būdu.

SIMBOLIAI Pranešimas apie saugumą

Apsukos ar judėjimas per minutę GOST-R suderinimas CE suderinimas II klasė, dviguba izoliacija Atidžiai persikaitykite instrukcijas prieš pradėdami naudoti mechanizmą. Dėvėkite akių apsaugos priemones Dėvėkite klausos apsaugos priemones

Skersmuo Elektrinių produktų atliekos neturi būti metamos kartu su namų ūkio atliekomis. Prašome perdirbkite jas ten, kur yra tokios perdirbimo bazės. Dėl perdirbimo patarimo kreipkitės į savo vietinę savivaldybę ar pardavėją.

LT GARANTINIS PAREIŠKIMAS Garantuojame, kad šiame prietaise 24 mėnesius, pradedant nuo pirmojo pirkimo ar pristatymo datos, nurodytos ant kvito, nebus medžiagų ir gamybos defektų. Defektai dėl įprasto naudojimo ir nusidėvėjimo, netinkamo ir neleistino naudojimo ir priežiūros ar perkrovų į garantijos apimtį neįeina. Taip pat garantija neteikiama tokiems priedams kaip baterijos, lemputės, antgaliai. Gedimo atveju garantiniu laikotarpiu NEIŠARDYTĄ prietaisą su pirkimo datos įrodymu grąžinkite pardavėjui arba į artimiausią „Ryobi“ techninio aptarnavimo centrą. Jūsų statutinės teisės gedimų turinčių produktų atžvilgiu garantijos nėra apribojamos. ĮGALIOTAS TECHNINĖS PRIEŽIŪROS CENTRAS Jei norite surasti įgaliotą techninės priežiūros centrą netoli Jūsų, apsilankykite interneto svetainėje www.ryobitools.eu.

Šiame lape nurodytas vibracijos emisijos lygis buvo išmatuotas pagal standartinį testą, aprašytą EN60745, ir gali būti naudojamas vieno įrankio su kitu palyginimui. Jis gali būti naudojamas preliminariam pavojaus įvertinimui. Deklaruotas vibracijos emisijos lygis priskiriamas pagrindinėms įrankio taikymo sritims. Tačiau, jei įrankis naudojamas kitiems tikslams, su kitokiais priedais ar įrankis prastai prižiūrimas, vibracijos emisija gali skirtis. Per visą darbo laikotarpį tai gali žymiai padidinti vibracijos keliamą pavojų. Nustatant vibracijos keliamą pavojų taip pat būtina atsižvelgti į tai, kiek kartų įrankis yra išjungtas ar kai jis veikia, bet juo iš tikrųjų nedirbama. Per visą darbo laikotarpį tai gali žymiai sumažinti vibracijos keliamą pavojų. Naudokite papildomas apsaugos priemones dirbančiam asmeniui apsaugoti nuo vibracijos poveikio, pvz.: prižiūrėti įrankį ir jo priedus, rankas laikyti šiltai, organizuoti darbo sesijas.
