NÁVOD NA OBSLUHU EWS1150RS RYOBI

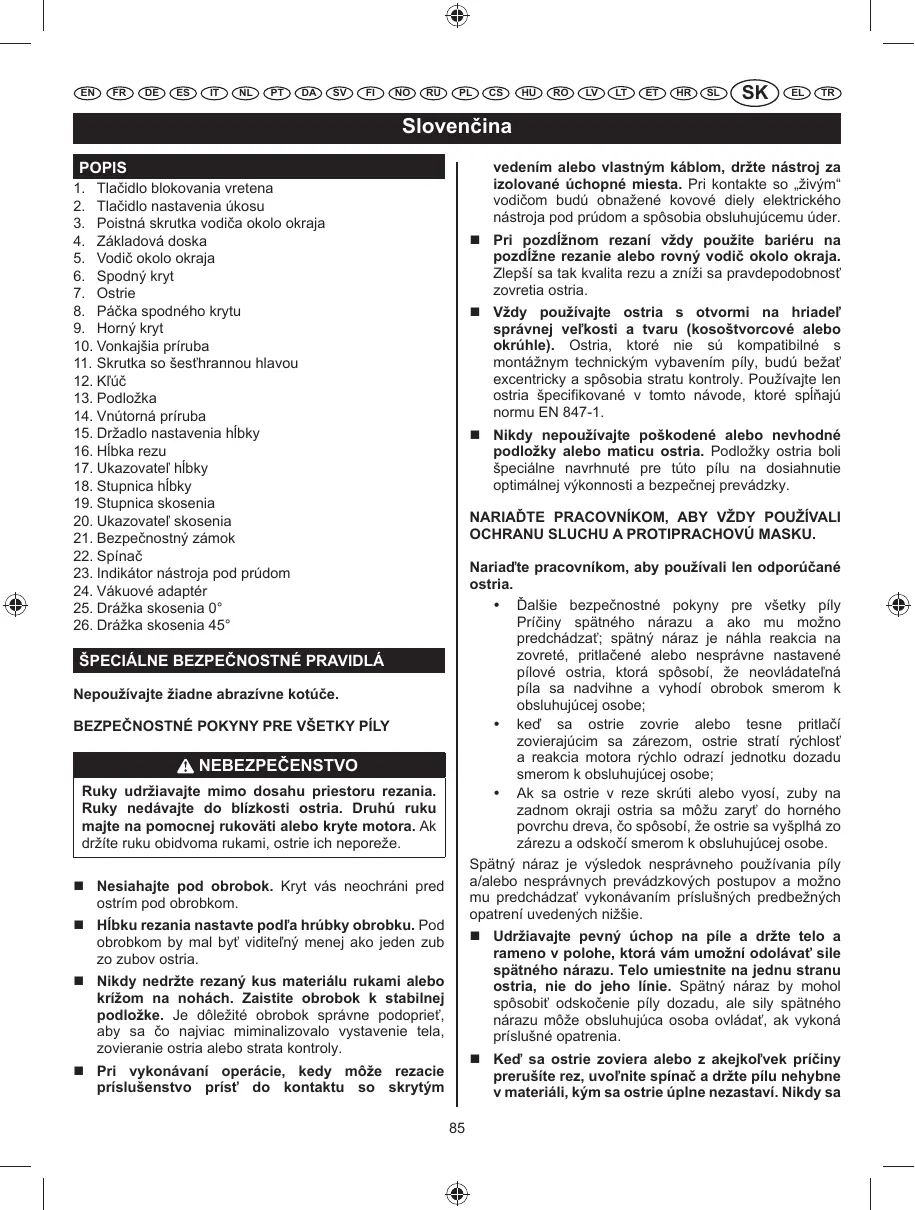

Slovenčina POPIS vedením alebo vlastným káblom, držte nástroj za izolované úchopné miesta. Pri kontakte so „živým“ vodičom budú obnažené kovové diely elektrického nástroja pod prúdom a spôsobia obsluhujúcemu úder.

8. Páčka spodného krytu

10. Vonkajšia príruba

14. Vnútorná príruba

15. Držadlo nastavenia hĺbky

17. Ukazovateľ hĺbky

19. Stupnica skosenia

20. Ukazovateľ skosenia

Pri pozdĺžnom rezaní vždy použite bariéru na pozdĺžne rezanie alebo rovný vodič okolo okraja. Zlepší sa tak kvalita rezu a zníži sa pravdepodobnosť zovretia ostria. Vždy používajte ostria s otvormi na hriadeľ správnej veľkosti a tvaru (kosoštvorcové alebo okrúhle). Ostria, ktoré nie sú kompatibilné s montážnym technickým vybavením píly, budú bežať excentricky a spôsobia stratu kontroly. Používajte len ostria špecifikované v tomto návode, ktoré spĺňajú normu EN 847-1. Nikdy nepoužívajte poškodené alebo nevhodné podložky alebo maticu ostria. Podložky ostria boli špeciálne navrhnuté pre túto pílu na dosiahnutie optimálnej výkonnosti a bezpečnej prevádzky. NARIAĎTE PRACOVNÍKOM, ABY VŽDY POUŽÍVALI OCHRANU SLUCHU A PROTIPRACHOVÚ MASKU. Nariaďte pracovníkom, aby používali len odporúčané ostria. Ďalšie bezpečnostné pokyny pre všetky píly Príčiny spätného nárazu a ako mu možno predchádzať; spätný náraz je náhla reakcia na zovreté, pritlačené alebo nesprávne nastavené pílové ostria, ktorá spôsobí, že neovládateľná píla sa nadvihne a vyhodí obrobok smerom k obsluhujúcej osobe; keď sa ostrie zovrie alebo tesne pritlačí zovierajúcim sa zárezom, ostrie stratí rýchlosť a reakcia motora rýchlo odrazí jednotku dozadu smerom k obsluhujúcej osobe; Ak sa ostrie v reze skrúti alebo vyosí, zuby na zadnom okraji ostria sa môžu zaryť do horného povrchu dreva, čo spôsobí, že ostrie sa vyšplhá zo zárezu a odskočí smerom k obsluhujúcej osobe. Spätný náraz je výsledok nesprávneho používania píly a/alebo nesprávnych prevádzkových postupov a možno mu predchádzať vykonávaním príslušných predbežných opatrení uvedených nižšie.

ŠPECIÁLNE BEZPEČNOSTNÉ PRAVIDLÁ

Nepoužívajte žiadne abrazívne kotúče. BEZPEČNOSTNÉ POKYNY PRE VŠETKY PÍLY NEBEZPEČENSTVO Ruky udržiavajte mimo dosahu priestoru rezania. Ruky nedávajte do blízkosti ostria. Druhú ruku majte na pomocnej rukoväti alebo kryte motora. Ak držíte ruku obidvoma rukami, ostrie ich neporeže. Nesiahajte pod obrobok. Kryt vás neochráni pred ostrím pod obrobkom. Hĺbku rezania nastavte podľa hrúbky obrobku. Pod obrobkom by mal byť viditeľný menej ako jeden zub zo zubov ostria. Udržiavajte pevný úchop na píle a držte telo a rameno v polohe, ktorá vám umožní odolávať sile spätného nárazu. Telo umiestnite na jednu stranu ostria, nie do jeho línie. Spätný náraz by mohol spôsobiť odskočenie píly dozadu, ale sily spätného nárazu môže obsluhujúca osoba ovládať, ak vykoná príslušné opatrenia. Nikdy nedržte rezaný kus materiálu rukami alebo krížom na nohách. Zaistite obrobok k stabilnej podložke. Je dôležité obrobok správne podoprieť, aby sa čo najviac miminalizovalo vystavenie tela, zovieranie ostria alebo strata kontroly. Keď sa ostrie zoviera alebo z akejkoľvek príčiny prerušíte rez, uvoľnite spínač a držte pílu nehybne v materiáli, kým sa ostrie úplne nezastaví. Nikdy sa Pri vykonávaní operácie, kedy môže rezacie príslušenstvo prísť do kontaktu so skrytým

Slovenčina nepokúšajte vybrať pílu z obrobku alebo ťahať ju dozadu, kým sa ostrie pohybuje, inak môže dôjsť k spätnému nárazu. Zistite a vykonajte nápravné kroky a eliminujte príčinu zovierania ostria. dlážku, vždy skontrolujte, či spodný kryt zakrýva ostrie. Nechránené ostrie bežiace na voľnobeh spôsobí spätný pohyb píly, pričom poreže všetko v ceste. Dávajte pozor na čas, ktorý potrvá, kým sa ostrie zastaví po uvoľnení spínača. Pri opätovnom spustení píly v obrobku vycentrujte ostrie píly v záreze a dbajte na to, aby zuby píly nezapadali do materiálu. Ak sa ostrie píly zoviera, pri opätovnom spustení sa môže vysunúť alebo nastane spätný náraz od obrobku. TECHNICKÉ ÚDAJE Veľké panely podoprite, aby sa minimalizovalo riziko zovretia kotúča a spätného nárazu. Veľké panely sa zvyknú prehýbať pod vlastnou váhou. Podpery sa musia umiestniť pod panel na oboch stranách, v blízkosti línie rezania a v blízkosti okraja panela. Nepoužívajte otupené alebo poškodené príslušenstvo. Nezaostrené alebo nesprávne nasadené ostria vytvárajú úzky zárez a dochádza k nadmernému treniu, zovieraniu ostria a spätnému nárazu. Napätie 230 V - 240 V Vstup 1150 W Rýchlosť bez záťaže 5600 RPM Rozmer ústia 20 mm Veľkosť ostria 170 mm 50 Hz Ostrie Páčky nastavenia hĺbky a úkosu ostria musia byť pred rezaním utiahnuté a zaistené. Ak sa nastavenie ostria počas rezania posunie, môže spôsobiť zovretie a spätný náraz. Hrúbka

Pri vykonávaní „zapichovacieho rezu“ do existujúcich stien či iných neprehľadných povrchov. Vyčnievajúce ostrie môže porezať objekty a následne spôsobiť spätný náraz. 45° Stupnica skosenia 55 mm 38 mm 0 – 45°

ŠTANDARDNÉ PRÍSLUŠENSTVO

BEZPEČNOSTNÉ POKYNY PRE PÍLY SO SPODNÝM KRYTOM Rezilo žage Rovnobežná bariéra Pred každým použitím skontrolujte, spodný kryt, či je správne uzavretý. Nepracujte s pílou, ak sa spodný kryt voľne nepohybuje a ihneď sa neuzavrie. Nikdy neupínajte ani neuväzujte spodný kryt do otvorenej polohy. Ak píla náhodne spadne, spodný kryt sa môže ohnúť. Nadvihnite spodný kryt pomocou zaťahovacej páčky a skontrolujte, či sa voľne pohybuje a nedotýka sa ostria ani žiadnej inej časti, a to pri všetkých uhloch a hĺbkach rezu. Kľúč MONTÁŽ Pred nameščanjem ali odstranjevanjem rezila žage se prepričajte, da ste orodje odklopili z napajanja. Dbajte na to, aby zuby ostria píly v prednej časti nástroja smerovali nahor. Skontrolujte funkčnosť pružiny spodného krytu. Ak kryt a pružina nefungujú správne, pred použitím sa na nich musí vykonať servis. Spodný kryt môže fungovať lenivo, keď sú niektoré časti poškodené, sú na ňom lepkavé usadeniny alebo nahromadené nečistoty.

Pílenie dreva. Nepoužívajte ho na účel, na ktorý nie je určený. PREVÁDZKA Spodný kryt by sa mal zatiahnuť manuálne len pri špeciálnych rezoch ako „zapichovacie rezy“ a „zložené rezy“. Nadvihnite spodný kryt pomocou zaťahovacej páčky a hneď, ako ostrie prenikne do materiálu, musíte spodný kryt uvoľniť. Pri všetkých iných rezoch by mal spodný kryt pracovať automaticky. NASADENIE OSTRIA Pozrite si obrázok 2-4.

Predtým, ako položíte pílu na pracovný stôl alebo

5. Zatiahnite späť spodný kryt pomocou páčky spodného

krytu podľa možností čo naďalej pod spodný kryt.

6. Rezilo žage pritrdite ob podložko notranjega rezila na

tlačidlo blokovania vretena. POZNÁMKA: Keď je čepeľ bola nainštalovaná, skontrolujte, či vretena bol prepustený spinning ostrie voľne. palcom, takže ostatné prsty budú voľné na stláčanie spínača. Ko enkrat pritisnete stikalo za vklop, vam ni več potrebno držati varnostnega gumba. PREVÁDZKA NEBEZPEČENSTVO Med delom roke vedno držite proč od območja rezanja. Kábel nedávajte do blízkosti oblasti rezania a umiestnite ho tak, aby sa počas rezania nezachytil do obrobku. Pri rezaní vyvíjajte stabilný a rovnomerný prítlak, aby ste dosiahli rovnomerný rez, nepoužívajte nadmernú silu. Režte rýchlosťou, ktorá je vhodná pre daný obrobok. Če je delovni material trd, režite počasi. Pogosto preverjajte rezilo žage in ga v primeru, da je top, zamenjajte ali nabrusite. DEMONTÁŽ OSTRIA

POLOHA REZANIA Pozrite si obrázok 15-16. Pri rezaní obrobku v uhle 0° použite bod „A“ na vodiacej lište základovej dosky a posúvajte pílu pozdĺž ceruzkovej čiary, ktorú ste nakreslili. Pri rezaní v uhle 45° použite bod „B“. Táto vodiaca lišta zobrazuje približnú líniu rezu. Na určenie skutočnej línie rezu použite skúšobný rez na odpadnom dreve.

PRILAGAJANJE GLOBINE REZA

UPOZORNENIE Pozrite si obrázok 5-9.

1. Odvijte gumb za nastavitev globine.

2. Posuňte základovú dosku do požadovanej hĺbky

pomocou držadla nastavenia hĺbky a znova pevne utiahnite toto tlačidlo. POZNÁMKA: Hĺbku rezu možno určiť pomocou stupnice hĺbky alebo odmeraním vzdialenosti, o ktorú vyčnieva ostrie zo základovej dosky. Pri pozdĺžnom rezaní by sa mala bariéra na pozdĺžne rezanie dotýkať obrobku len jemne. Nepoužívajte nadmernú silu. INDIKÁTOR NÁSTROJA POD PRÚDOM Tento nástroj je vybavený indikátorom zariadenia pod prúdom, ktorý sa rozsvieti, akonáhle pripojíte nástroj do elektrickej siete. Varuje tak používateľa, že nástroj je pripojený a po stlačení spínača sa spustí. PRILAGAJANJE KOTA Pozrite si obrázok 10-11.

1. Nastavte uhol rezania do ľubovoľnej polohy medzi 0°

2. Uvoľnite tlačidlo nastavenia úkosu na prednej časti

nástroja a posuňte základovú dosku do požadovaného uhla pomocou stupnice úkosu.

3. Ponovno privijte gumb za prilagajanje kota.

ÚDRŽBA Po použití skontrolujte, či je nástroj v dobrom stave. Raz ročne sa odporúča odovzdať nástroj do autorizovaného servisného strediska spoločnosti Ryobi na dôkladné vyčistenie a namazanie. Kým sa motor pohybuje, nevykonávajte žiadne nastavenia. Pred výmenou odnímateľného alebo odoberateľného alebo vymeniteľného dielu, mazaním alebo prácou na jednotke, vždy odpojte napájací kábel zo zásuvky. Rukoväte udržiavajte suché a čisté, bez zvyškov oleja či maziva. SPÍNAČ Pozrite si obrázok 12. Tento nástroj sa spúšťa a zastavuje stlačením a uvoľnením spínača. Aby nedošlo k náhodnému spusteniu nástroja, spínač možno aktivovať len po predchádzajúcom stlačení poistného tlačidla. Toto poistné tlačidlo možno stlačiť

Slovenčina Ak dôjde k poškodeniu napájacieho kábla, aby nedošlo k ohrozeniu, musí ho vymeniť výrobca alebo autorizované servisné stredisko. Kontaktujte autorizované servisné centrum. Drevo VAROVANIE Nerežte kovové Na zaistenie bezpečnosti a spoľahlivosti musí všetky opravy vykonávať AUTORIZOVANÉ SERVISNÉ STREDISKO alebo KVALIFIKOVANÁ SERVISNÁ ORGANIZÁCIA. Šírka rezu

Surové materiály recyklujte, namiesto toho, aby ste ich zlikvidovali ako odpad. Stroj, príslušenstvo a obaly by sa mali triedene recyklovať spôsobom šetrným k životnému prostrediu. ZNAČKY Výstražná značka

Rýchlosť bez záťaže min-1 Otáčky alebo striedanie za minútu GOST-R konformita CE konformita Trieda II, dvojitá izolácia Pred zapnutím zariadenia si prosím prečítajte inštrukcie Noste ochranu zraku Noste ochranu sluchu

Priemer Opotrebované elektrické zariadenia by ste nemali odhadzovať do domového odpadu. Prosíme o recykláciu ak je možné. Kontaktujte miestne úrady, alebo predajcu pre viac informácií ohľadom ekologického spracovania.

Chyby spôsobené normálnym opotrebovaním, nedovolenou / nesprávnou údržbou / narábaním, alebo preťažením, sú z tejto záruky vylúčené podobne ako príslušenstvo ako čepele, hroty. V prípade poruchy v období záruky, prineste prosím NEROZOBRANÝ s dokladom o kúpe vášmu predajcovi, alebo do najbližšieho servisného centra Ryobi. Vaše zákonné práva ohľadom poškodeného výrobku nie sú ovplyvnené touto zárukou.

Tento produkt prichádza so zárukou na chyby v materiáli a spracovaní v dĺžke 24 mesiacov, akumulátory a nabíjačky 12 mesiacov od dátumu kúpy, alebo dodania.

VAROVANIE Úroveň emisie vibrácií, uvedená v tomto informačnom hárku bola nameraná v súlade so štandardizovaným testom, daný normou EN60745 a môže sa použiť na porovnanie jedného nástroja s druhým. Môže sa použiť na predbežné určenie miery vystavenia sa vibráciám. Uvedená úroveň emisie vibrácií predstavuje hlavné aplikácie nástroja. Avšak keď sa nástroj používa na iné aplikácie, s rôznym príslušenstvom alebo má zlú údržbu, úroveň vibrácií sa môže líšiť. Týmto sa môže výrazne zvýšiť úroveň vystavenia sa vibráciám počas celkového času práce. Odhad úrovne vystavenia sa vibráciám by sa mal brať tiež do úvahy, vždy, keď sa nástroj vypne, alebo potom, keď beží ale v skutočnosti sa nevykonáva práca. Týmto sa môže výrazne znížiť úroveň vystavenia sa vibráciám počas celkového času práce. Nasledovné doplňujúce bezpečnostné opatrenia pomáhajú chrániť operátora od účinkov vibrácií: údržba nástroja a príslušenstva, udržiavanie teplých držadiel, organizácia práce.
