LIETOŠANAS INSTRUKCIJA EWS1150RS RYOBI

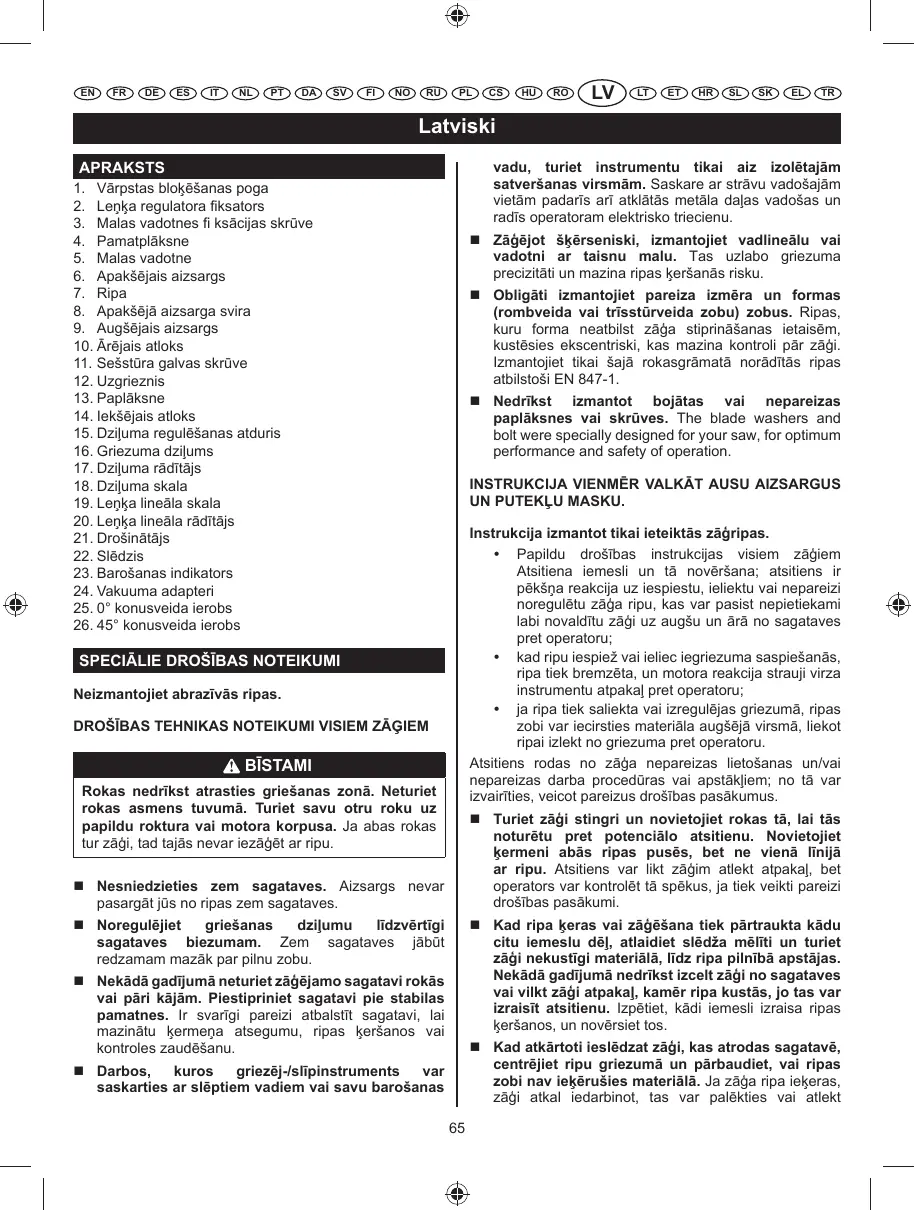

Latviski APRAKSTS vadu, turiet instrumentu tikai aiz izolētajām satveršanas virsmām. Saskare ar strāvu vadošajām vietām padarīs arī atklātās metāla daļas vadošas un radīs operatoram elektrisko triecienu.

1. Vārpstas bloķēšanas poga

2. Leņķa regulatora fiksators

3. Malas vadotnes fi ksācijas skrūve

6. Apakšējais aizsargs

8. Apakšējā aizsarga svira

9. Augšējais aizsargs

14. Iekšējais atloks

15. Dziļuma regulēšanas atduris

16. Griezuma dziļums

17. Dziļuma rādītājs

19. Leņķa lineāla skala

20. Leņķa lineāla rādītājs

Zāģējot šķērseniski, izmantojiet vadlineālu vai vadotni ar taisnu malu. Tas uzlabo griezuma precizitāti un mazina ripas ķeršanās risku. Obligāti izmantojiet pareiza izmēra un formas (rombveida vai trīsstūrveida zobu) zobus. Ripas, kuru forma neatbilst zāģa stiprināšanas ietaisēm, kustēsies ekscentriski, kas mazina kontroli pār zāģi. Izmantojiet tikai šajā rokasgrāmatā norādītās ripas atbilstoši EN 847-1. Nedrīkst izmantot bojātas vai nepareizas paplāksnes vai skrūves. The blade washers and bolt were specially designed for your saw, for optimum performance and safety of operation. INSTRUKCIJA VIENMĒR VALKĀT AUSU AIZSARGUS UN PUTEKĻU MASKU. Instrukcija izmantot tikai ieteiktās zāģripas. Papildu drošības instrukcijas visiem zāģiem Atsitiena iemesli un tā novēršana; atsitiens ir pēkšņa reakcija uz iespiestu, ieliektu vai nepareizi noregulētu zāģa ripu, kas var pasist nepietiekami labi novaldītu zāģi uz augšu un ārā no sagataves pret operatoru; kad ripu iespiež vai ieliec iegriezuma saspiešanās, ripa tiek bremzēta, un motora reakcija strauji virza instrumentu atpakaļ pret operatoru; ja ripa tiek saliekta vai izregulējas griezumā, ripas zobi var iecirsties materiāla augšējā virsmā, liekot ripai izlekt no griezuma pret operatoru. Atsitiens rodas no zāģa nepareizas lietošanas un/vai nepareizas darba procedūras vai apstākļiem; no tā var izvairīties, veicot pareizus drošības pasākumus.

SPECIĀLIE DROŠĪBAS NOTEIKUMI

Neizmantojiet abrazīvās ripas. DROŠĪBAS TEHNIKAS NOTEIKUMI VISIEM ZĀĢIEM BĪSTAMI Rokas nedrīkst atrasties griešanas zonā. Neturiet rokas asmens tuvumā. Turiet savu otru roku uz papildu roktura vai motora korpusa. Ja abas rokas tur zāģi, tad tajās nevar iezāģēt ar ripu. Turiet zāģi stingri un novietojiet rokas tā, lai tās noturētu pret potenciālo atsitienu. Novietojiet ķermeni abās ripas pusēs, bet ne vienā līnijā ar ripu. Atsitiens var likt zāģim atlekt atpakaļ, bet operators var kontrolēt tā spēkus, ja tiek veikti pareizi drošības pasākumi. Nesniedzieties zem sagataves. Aizsargs nevar pasargāt jūs no ripas zem sagataves. Kad ripa ķeras vai zāģēšana tiek pārtraukta kādu citu iemeslu dēļ, atlaidiet slēdža mēlīti un turiet zāģi nekustīgi materiālā, līdz ripa pilnībā apstājas. Nekādā gadījumā nedrīkst izcelt zāģi no sagataves vai vilkt zāģi atpakaļ, kamēr ripa kustās, jo tas var izraisīt atsitienu. Izpētiet, kādi iemesli izraisa ripas ķeršanos, un novērsiet tos. Noregulējiet griešanas dziļumu līdzvērtīgi sagataves biezumam. Zem sagataves jābūt redzamam mazāk par pilnu zobu. Nekādā gadījumā neturiet zāģējamo sagatavi rokās vai pāri kājām. Piestipriniet sagatavi pie stabilas pamatnes. Ir svarīgi pareizi atbalstīt sagatavi, lai mazinātu ķermeņa atsegumu, ripas ķeršanos vai kontroles zaudēšanu. Kad atkārtoti ieslēdzat zāģi, kas atrodas sagatavē, centrējiet ripu griezumā un pārbaudiet, vai ripas zobi nav ieķērušies materiālā. Ja zāģa ripa ieķeras, zāģi atkal iedarbinot, tas var palēkties vai atlekt Darbos, kuros griezēj-/slīpinstruments var saskarties ar slēptiem vadiem vai savu barošanas

Latviski atpakaļ no sagataves. Atbalstiet lielas plāksnes, lai mazinātu risku, ka ripa ieķersies griezumā un atsitīsies atpakaļ. Lielas plāksnes parasti liecas no sava svara. Balstus jānovieto zem plāksnes abās pusēs zāģējuma līnijas un plāksnes malas tuvumā. Nelietojiet ripas ar neasinātiem zobiem vai bojātas ripas. Neasinātas vai nepareizi iestatītas ripas rada šauru zāģējuma eju, kas rada pārāk lielu berzi, ripas ķeršanos un atsitienu. 5600 RPM Gropes izmērs 20 mm Ripas izmērs 170 mm Biezums

Zāģēšanas ražība Veicot “iegremdējošus zāģējumus” sienās vai citu plakanu virsmu vidū, esiet sevišķi uzmanīgs. Izvirzījusies ripa var atdurties pret objektiem, kas var izraisīt atsitienu.

55 mm 45° 38 mm Leņķa lineāla skala DROŠĪBAS INSTRUKCIJAS ZĀĢIEM AR APAKŠĒJO AIZSARGU 0 – 45° STANDARTA PIEDERUMI Zāģa asmens Pirms katras izmantošanas pārbaudiet, vai kustīgais aizsargs pareizi aizveras. Nelietojiet zāģi, ja kustīgais aizsargs brīvi nekustas un uzreiz neaizveras. Nekādā gadījumā nefiksējiet kustīgo aizsargu atvērtā pozīcijā. Ja zāģis nejauši nokrīt, kustīgais aizsargs var saliekties. Paceliet kustīgo aizsargu ar atvelkamo rokturi un pārbaudiet, vai tas kustās brīvi un nepieskaras ripai vai citai daļai – jebkurā leņķī un griezuma dziļumā. Paralēlais norobežojums Uzgrieznis MONTĀŽA Pirms zāģa asmens pievienošanas vai noņemšanas noteikti atslēdziet instrumentu no strāvas padeves. Pārliecinieties, vai zāģa asmens zobi instrumenta priekšā ir vērsti augšup. Pārbaudiet kustīgā aizsarga atsperes darbību. Ja aizsargs un atspere nedarbojas pareizi, tiem pirms lietošanas jāveic apkope. Kustīgais aizsargs var darboties lēni dēļ bojātām daļām, sveķu nosēdumiem vai gružu uzkrāšanās.

Koka zāģēšana. Neizmantojiet to neparedzētiem nolūkiem. Apakšējo aizsargu var drīkst manuāli nolaist tikai speciāliem zāģējumiem, piemēram, “iegremdēšanas” “kombinēto leņķu” zāģējumiem. Paceliet kustīgo aizsargu ar atvelkamo rokturi un, tiklīdz ripa iekļūst materiālā, atlaidiet kustīgo aizsargu. Visiem citiem zāģēšanas darbiem kustīgajam aizsargam jāļauj atvirzīties pašam. EKSPLUATĀCIJA

1. Nospiediet un paturiet vārpstas bloķēšanas pogu.

2. Grieziet sešstūrveida galvas skrūvi ar uzgriežņu

atslēgu, līdz vārpsta fiksējas.

3. Atlaidiet sešstūrveida galvas skrūvi, pagriežot

uzgriežņu atslēgu pretēji pulksteņrādītāju kustības virzienam.

4. Izņemiet sešstūra galvas skrūvi un ārējo ripas

5. Atvelciet apakšējo aizsargu atpakaļ aiz tā sviras, cik

tālu iespējams zem augšējā aizsarga.

6. Nostipriniet zāģa asmeni pret iekšējo asmens

paplāksni uz ass. Vienmēr pārliecinieties, vai kustīgais aizsargs apsedz ripu, pirms novietot zāģi uz sola vai grīdas. Nenosegta, kustīga ripa liks zāģim virzīties atpakaļ, iezāģējot visā, kas gadīsies tā ceļā. Ņemiet vērā laiku, kas nepieciešams, lai ripa pēc slēdža mēlītes atlaišanas apstātos. SPECIFIKĀCIJAS 230 V - 240 V 1150 W Apgriezieni bez slodzes Ripa Ripas dziļuma un leņķa regulēšanas fiksatoriem jābūt droši pievilktiem, pirms sākt zāģēšanu. Ja zāģēšanas procesā ripas ieregulējums novirzās, tā var saķerties un atsisties atpakaļ. Spriegums Ieeja 50 Hz

7. Uzstādiet ārējo asmens paplāksni un sešstūrveida

8. Pievelciet sešstūrveida galvas skrūvi, pagriežot

uzgriežņu atslēgu pulksteņrādītāju kustības virzienā.

9. Pēc sešstūra galvas skrūves pievilkšanas atlaidiet

vārpstas bloķēšanas pogu. PIEZĪME: d asmens ir instalēta, pārliecinieties, vārpstas atslēga ir atbrīvota ar vērpšanas asmeni brīvi. BĪSTAMI Izmantojot instrumentu, rokām jāatrodas pietiekamā atstatumā no griešanas zonas. Turiet vadu atstatus no zāģēšanas vietas un novietojiet to tā, lai vads zāģēšanas procesa laikā neaizķertos aiz sagataves.

1. Nospiediet un paturiet vārpstas bloķēšanas pogu.

2. Grieziet sešstūrveida galvas skrūvi ar uzgriežņu

atslēgu, līdz vārpsta fiksējas.

3. Atlaidiet sešstūrveida galvas skrūvi, pagriežot

uzgriežņu atslēgu pretēji pulksteņrādītāju kustības virzienam.

4. Izņemiet sešstūra galvas skrūvi un ārējo ripas

5. Apakšējo aizsargu ievelciet atpakaļ pēc iespējas tālāk

zem augšējā aizsarga.

6. Noņemiet zāģa asmeni.

Griešanas laikā piemērojiet stingru un vienmērīgu spiedienu, lai panāktu vienmērīgu griezumu; nespiediet ar spēku. Ripas apgriezieniem jāatbilst sagatavei. Ja detaļa ir cieta, grieziet lēnām. Bieži pārbaudiet zāģa asmeni un nomainiet to vai uzasiniet, ja tas kļuvis neass, lai izvairītos no motora pārslogošanas.

Skatiet 15-16 attēlu. Zāģējot sagatavi 0° leņķī, izmantojiet punktu “A” pamatnes lineālā un virziet zāģi gar iezīmēto līniju. Zāģējot ar 45°, izmantojiet punktu „B“. Šis lineāls norāda aptuveno zāģējuma līniju. Veiciet izmēģinājuma zāģējumu nederīgā kokā, lai noteiktu, kur precīzi atrodas zāģējuma līnija.

GRIEZUMA DZIĻUMA REGULĒŠANA

1. Atlaidiet dziļuma regulēšanas pogu.

2. Virziet pamatplāksni līdz vajadzīgajam dziļumam ar

dziļuma regulēšanas atduri un stingri pievelciet skrūvi. PIEZĪME: Zāģējums dziļumu var noteikt ar dziļuma skalu vai, izmērot attālumu, par kādu ripa izvirzās pāri pamatplāksnei. UZMANĪBU Zāģējot šķērseniski, vadotnei jāpieskaras sagatavei tikai nedaudz. Nespiediet ar spēku.

Šim instrumentam ir elektropadeves indikators, kas iedegas, līdzko instruments ir pievienots barošanas padevei. Tas brīdina lietotāju par to, ka instruments ir pievienots un sāks darboties pēc slēdža nospiešanas. Skatiet 10-11 attēlu.

1. Griešanas leņķi iestatiet jebkurā pozīcijā starp 0° un

2. Palaidiet vaļīgāk leņķa regulēšanas skrūvi, kas atrodas

instrumenta priekšdaļā, un novietojiet pamatplāksni vajadzīgajā leņķī ar leņķa skalu.

3. Atkārtoti pievelciet slīpā griezuma regulēšanas pogu.

APKOPE Pēc lietošanas pārbaudiet instrumentu, lai pārliecinātos, ka tas ir labā tehniskā kārtībā. Vismaz vienreiz gadā ieteicams nogādāt šo instrumentu Ryobi pilnvarotā servisa centrā vispārējai tīrīšanai un eļļošanai. Neveiciet nekādus regulēšanas darbus, kamēr motors kustās. Vienmēr atvienojiet barošanas vadu no kontaktligzdas, pirms maināt apmaināmās vai nolietojamās daļas, pirms eļļojat vai veicat darbus ar ierīci. Rokturiem ir jābūt sausiem un tīriem, bez eļļas un smērvielām. SLĒDZIS Skatiet 12 attēlu. Šo instrumentu iedarbina un aptur, nospiežot un atlaižot slēdža mēlīti. Lai instrumentu nevarētu iedarbināt nejauši, mēlīti var nospiest tikai, ja vispirms ir nospiesta drošinātāja poga. Drošinātāja pogu var nospiest ar īkšķi, atstājot pārējos pirkstus brīvus, lai ar tiem varētu nospiest slēdža mēlīti. Pēc mēlītes slēdža nospiešanas nav nepieciešams uzturēt spiedienu uz drošības pogu. Ja bojāts strāvas padeves vads, lai izvairītos no riska, to drīkst nomainīt tikai ražotājs vai pilnvarotā apkopes centrā. Sazinieties ar pilnvarotu servisa centru.

Lai nodrošinātu drošību un uzticamību, visi remontdarbi jāveic PILNVAROTĀ SERVISA CENTRĀ vai citā KVALIFICĒTĀ SERVISA ORGANIZĀCIJĀ.

Tā vietā, lai materiālus izmestu, nododiet tos atkārtotai realizācijai. Mašīna, aksesuāri un iepakojums ir jāsašķiro un jānodod videi draudzīgā atkārtotas pārstrādes vietā. SIMBOLS Drošības brīdinājums

Apgriezieni bez slodzes min-1 Apgriezieni minūtē GOST-R atbilstība CE atbilstība II klase, dubulta izolācija Pirms iedarbināt mašīnu, lūdzu rūpīgi izlasiet instrukcijas. Valkājiet acu aizsarglīdzekļus Lietojiet dzirdes aizsargus Koks Negrieziet metāla Griezuma platums

Diametrs Izlietotie elektroprodukti nedrīkst tikt izmesti kopā mājsaimniecības atkritumiem. Lūdzu, nododiet tos attiecīgajās atk ār totas izmantošanas vietās. Sazinieties ar savu vietējo varas pārstāvi vai izplatītāju, lai noskaidrotu, kur iespējama atkārtota pārstrāde.

GARANCIJSKA IZJAVA Šī produkta izejmateriālu un ražošanas defektus divdesmit četrus (24) mēnešus sedz garantija, kas stājas spēka no rēķina vai piegādes dokumenta izrakstīšanas datuma. Vsi izdelki znamke Ryobi imajo garancijo za napake v izdelavi in neustrezne sestavne dele za obdobje 24-ih mesecev od datuma, ki je naveden na originalnem računu, ki ga je prodajalec izdal končnemu uporabniku. Normālas nolietošanas, nepilnvarotas/nepareizas apkopes/apiešanās vai pārslodzes radītos defektus garantija nesedz; garantija neattiecas arī uz akumulatoriem, spuldzītēm, asmeņiem, kaltiem. Staranje, ki ga povzroča običajna raba in obraba izdelka, njegova nepooblaščena ali neustrezna uporaba ali vzdrževanje, ali preobremenitev, je izvzeto iz te garancije. Enako velja tudi za dodatno opremo kot so baterijski vložki, žarnice, rezila, pribor, vrečke. Ja garantijas perioda laikā radusies kļūme, atgrieziet NEIZJAUKTU produktu ar iegādi apstiprinošiem dokumentiem savam dīlerim vai tuvākajā Ryobi servisa centrā. Garantija neskar ar likumu noteiktās tiesības attiecībā uz defektīviem produktiem.
