MANUAL DE UTILIZADOR EWS1150RS RYOBI

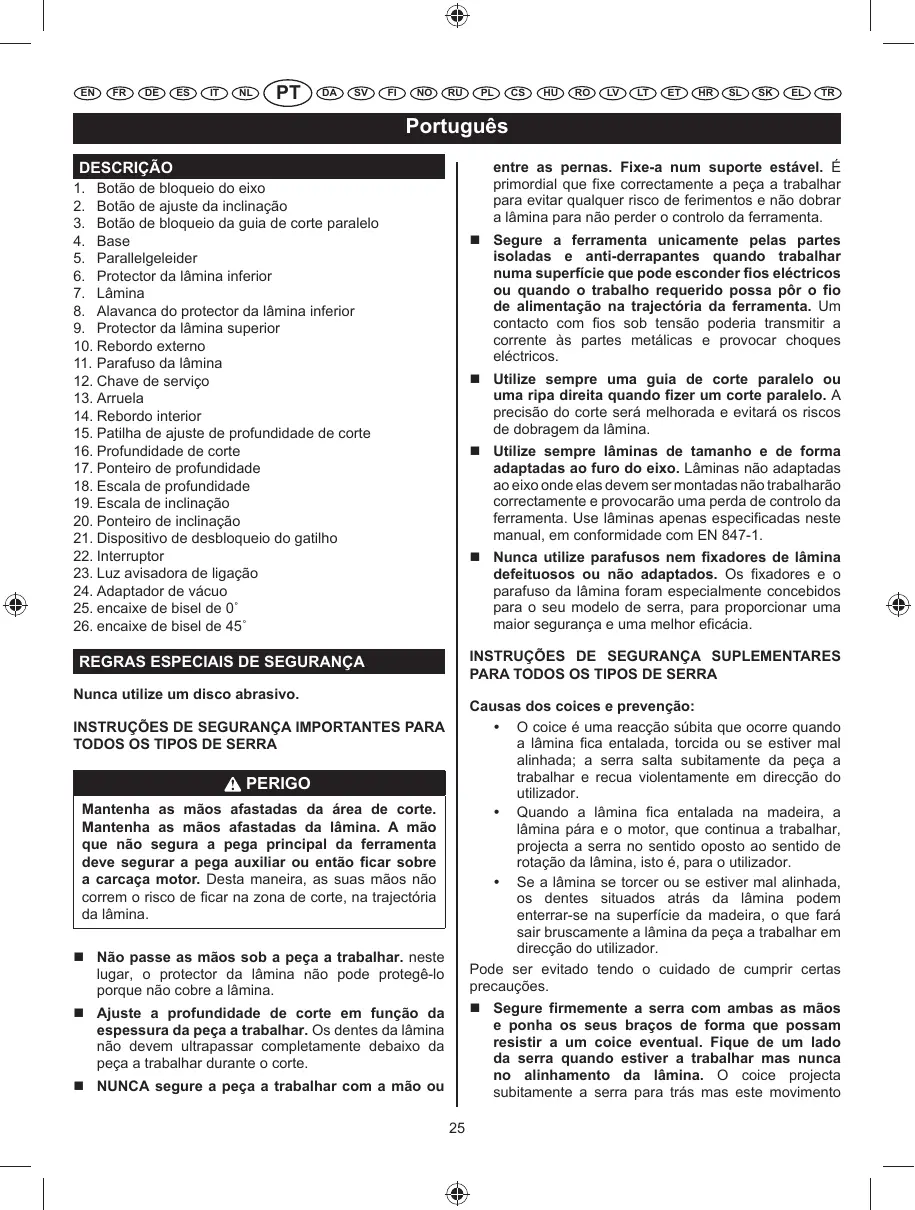

EN FR DE ES IT NL PT DA SV FI NO RU PL CS HU RO LV LT ET HR SL SK EL TR Português DESCRIÇÃO

entre as pernas. Fixe-a num suporte estável. É primordial que fixe correctamente a peça a trabalhar para evitar qualquer risco de ferimentos e não dobrar a lâmina para não perder o controlo da ferramenta.

1. Botão de bloqueio do eixo 2. Botão de ajuste da inclinação 3. Botão de bloqueio da guia de corte paralelo 4. Base 5. Parallelgeleider 6. Protector da lâmina inferior 7. Lâmina 8. Alavanca do protector da lâmina inferior 9. Protector da lâmina superior 10. Rebordo externo 11. Parafuso da lâmina 12. Chave de serviço 13. Arruela 14. Rebordo interior 15. Patilha de ajuste de profundidade de corte 16. Profundidade de corte 17. Ponteiro de profundidade 18. Escala de profundidade 19. Escala de inclinação 20. Ponteiro de inclinação 21. Dispositivo de desbloqueio do gatilho 22. Interruptor 23. Luz avisadora de ligação 24. Adaptador de vácuo 25. encaixe de bisel de 0˚ 26. encaixe de bisel de 45˚

 Segure a ferramenta unicamente pelas partes isoladas e anti-derrapantes quando trabalhar numa superfície que pode esconder fios eléctricos ou quando o trabalho requerido possa pôr o fio de alimentação na trajectória da ferramenta. Um contacto com fios sob tensão poderia transmitir a corrente às partes metálicas e provocar choques eléctricos.  Utilize sempre uma guia de corte paralelo ou uma ripa direita quando fizer um corte paralelo. A precisão do corte será melhorada e evitará os riscos de dobragem da lâmina.  Utilize sempre lâminas de tamanho e de forma adaptadas ao furo do eixo. Lâminas não adaptadas ao eixo onde elas devem ser montadas não trabalharão correctamente e provocarão uma perda de controlo da ferramenta. Use lâminas apenas especificadas neste manual, em conformidade com EN 847-1.  Nunca utilize parafusos nem fixadores de lâmina defeituosos ou não adaptados. Os fixadores e o parafuso da lâmina foram especialmente concebidos para o seu modelo de serra, para proporcionar uma maior segurança e uma melhor eficácia.

INSTRUÇÕES DE SEGURANÇA SUPLEMENTARES PARA TODOS OS TIPOS DE SERRA REGRAS ESPECIAIS DE SEGURANÇA Nunca utilize um disco abrasivo.

Causas dos coices e prevenção:  O coice é uma reacção súbita que ocorre quando a lâmina fica entalada, torcida ou se estiver mal alinhada; a serra salta subitamente da peça a trabalhar e recua violentamente em direcção do utilizador.  Quando a lâmina fica entalada na madeira, a lâmina pára e o motor, que continua a trabalhar, projecta a serra no sentido oposto ao sentido de rotação da lâmina, isto é, para o utilizador.  Se a lâmina se torcer ou se estiver mal alinhada, os dentes situados atrás da lâmina podem enterrar-se na superfície da madeira, o que fará sair bruscamente a lâmina da peça a trabalhar em direcção do utilizador. Pode ser evitado tendo o cuidado de cumprir certas precauções.

INSTRUÇÕES DE SEGURANÇA IMPORTANTES PARA TODOS OS TIPOS DE SERRA PERIGO Mantenha as mãos afastadas da área de corte. Mantenha as mãos afastadas da lâmina. A mão que não segura a pega principal da ferramenta deve segurar a pega auxiliar ou então ficar sobre a carcaça motor. Desta maneira, as suas mãos não correm o risco de ficar na zona de corte, na trajectória da lâmina.  Não passe as mãos sob a peça a trabalhar. neste lugar, o protector da lâmina não pode protegê-lo porque não cobre a lâmina.

 Segure firmemente a serra com ambas as mãos e ponha os seus braços de forma que possam resistir a um coice eventual. Fique de um lado da serra quando estiver a trabalhar mas nunca no alinhamento da lâmina. O coice projecta subitamente a serra para trás mas este movimento

 Ajuste a profundidade de corte em função da espessura da peça a trabalhar. Os dentes da lâmina não devem ultrapassar completamente debaixo da peça a trabalhar durante o corte.  NUNCA segure a peça a trabalhar com a mão ou 25

EN FR DE ES IT NL PT DA SV FI NO RU PL CS HU RO LV LT ET HR SL SK EL TR Português pode ser controlado se o utilizador estiver à espera disso e se preparar.

profundidade de corte escolhidos.  Verifique se a mola do protector da lâmina inferior está em bom estado e se funciona correctamente. Se o protector da lâmina ou a mola não funcionarem correctamente, mande repará-los ou substituir antes da utilizar a serra. O movimento do protector da lâmina inferior pode ser travado por peças danificadas, por um depósito de resina ou por uma acumulação de serradura.

 Se a lâmina ficar entalada ou se tiver que interromper o corte por um motivo qualquer, solte o gatilho e mantenha a serra na peça a trabalhar até que a lâmina deixe completamente de girar. Nunca tente retirar a serra da peça a trabalhar nem puxe a serra para trás enquanto a lâmina estiver em rotação:isto poderia ocasionar um coice. Se a lâmina ficar entalada, procure a causa disso e tome as medidas necessárias para que isso não volte a acontecer.

 O protector da lâmina só deve ser instalado manualmente para os cortes especiais como, por exemplo, os cortes de mergulho ou os cortes duplos. Levante o protector da lâmina inferior por meio da alavanca.Em seguida, assim que a lâmina penetrar na peça a trabalhar, solte o protector da lâmina inferior. Para todos os outros tipos de corte, o protector da lâmina inferior fica automaticamente no seu devido lugar.

 Antes de voltar a pôr a serra a trabalhar para retomar um corte, alinhe correctamente a lâmina com o traço de serra e verifique se os dentes não tocam na peça a trabalhar. Se a lâmina ficar entalada na peça a trabalhar, pode ocorrer um coice quando a serra for posta a trabalhar.  Aguente a peças compridas a trabalhar para evitar que a lâmina fique entalada e para que minimize assim os riscos de coices. As peças a trabalhar compridas têm tendência a abaular devido ao próprio peso. Pode pôr suportes dos dois lados da peça a trabalhar, perto da linha de corte e ao nível da extremidade da peça.

 Verifique sempre se o protector da lâmina inferior cobre bem a lâmina antes de colocar a serra numa bancada ou no chão. Se a lâmina não ficar correctamente coberta, ela pode rodar por inércia e cortar tudo o que se encontrar na sua trajectória. Tenha consciência do facto de que a lâmina continua a rodar durante um certo tempo depois da paragem do motor.

 Não utilize lâminas embotadas ou danificadas. As lâminas não afiadas ou mal montadas produzirão um corte de serra fino, o que provoca uma fricção excessiva da lâmina e portanto maiores riscos de torção e de coice.

ESPECIFICAÇÕES Voltagem

 Antes de começar um corte, verifique se os botões de ajuste da profundidade e da inclinação estão correctamente bloqueados. Se os ajustes da posição da lâmina se modificarem durante o corte, a lâmina pode ficar entalada e ocorrer um coice.

1150 W Velocidade em vazio

 Tenha muito cuidado quando fizer cortes de mergulho em paredes ou em outras superfícies não atravessantes. A lâmina poderia chocar contra elementos ocultos, o que poderia provocar um coice.

INSTRUÇÕES DE SEGURANÇA RELATIVAS AO PROTECTOR DA LÂMINA  Antes de cada utilização, verifique se o protector da lâmina inferior cobre correctamente a lâmina. Não utilize a serra se o protector da lâmina inferior não puder ser movido livremente e se não se fechar instantaneamente sobre a lâmina. Não fixe nem nunca prenda o protector da lâmina inferior na posição aberta. Se a serra cair por descuido, o protector da lâmina inferior poderia ficar dobrado. Levante o protector da lâmina inferior por meio do manípulo e verifique se pode ser manipulado facilmente e se não toca na lâmina nem em nenhuma outra peça, qualquer que seja o ângulo e a

12 T Largura de fresagem

Capacidade de corte 0° 45° Escala de inclinação

EN FR DE ES IT NL PT DA SV FI NO RU PL CS HU RO LV LT ET HR SL SK EL TR Português  Chave de serviço

6. Remova a lâmina de serra.

AJUSTAR A PROFUNDIDADE DO CORTE MONTAGEM Ver figura 5-9. 1. Solte o botão de ajuste de profundidade. 2. Faça deslizar a base por meio da patilha de ajuste de profundidade de corte até à profundidade desejada e aperte bem firme o botão. NOTA: A profundidade de corte pode determinar-se por meio da escala de profundidade ou medindo a distância que a lâmina sobressai da base.

Certifique-se que desliga a ferramenta da rede eléctrica antes de instalar ou remover a lâmina serra. Certifique-se de que os dentes da lâmina de serra estão a apontar para cima na frente da ferramenta.

UTILIZAÇÃO PREVISTA Corte de madeira. Não a use para fins não previstos.

AJUSTAR O ÂNGULO ESPECIFICAÇÕES Ver figura 10-11. 1. Defina o ângulo de corte para qualquer posição entre 0° e 45°. 2. Desaperte o botão de ajuste da inclinação na frente da ferramenta e posicione a base no ângulo desejado por meio da escala de inclinação. 3. Aperte novamente o manípulo de ajuste de bisel.

INSTALAÇÃO Ver figura 2-4. 1. Pressione e mantenha pressionado o botão de bloqueio do eixo. 2. Gire o parafuso de cabeça hexagonal com uma chave-inglesa até que o eixo bloqueie. 3. Desaperte o parafuso de cabeça hexagonal, girando a chave-inglesa no sentido contrário ao dos ponteiros do relógio. 4. Retire o parafuso da lâmina e o flange exterior da lâmina. 5. Levante completamente o protector da lâmina inferior por meio da alavanca debaixo do protector da lâmina superior. 6. Una a lâmina de serra contra a arruela da lâmina interior no eixo. 7. Instale a arruela da lâmina exterior e o parafuso de cabeça hexagonal. 8. Aperte o parafuso de cabeça hexagonal, girando a chave-inglesa no sentido dos ponteiros do relógio. 9. Depois de apertar o parafuso da lâmina, solte o botão de bloqueio do eixo. NOTA: Quando a lâmina foi instalado, certifique-se o bloqueio do eixo foi liberada pela lâmina de girar livremente.

INTERRUPTOR Ver figura 12. Para ligar ou parar esta ferramenta, carregue ou solte o gatilho. Para evitar a ligação da ferramenta por descuido, o gatilho só funciona quando o botão de segurança está apertado. O botão de segurança pode ser apertado com o polegar, o que permite carregar no gatilho com os outros dedos. Não é necessário manter a pressão sobre o botão de segurança, uma vez pressionado o interruptor do dispositivo.

ESPECIFICAÇÕES PERIGO Mantenha as mãos fora da área de corte quando estiver a operar a ferramenta. Mantenha o fio de alimentação afastado da zona de corte e coloque-o de tal modo que não fique preso na peça a trabalhar durante o corte.

RETIRADA 1. Pressione e mantenha pressionado o botão de bloqueio do eixo. 2. Gire o parafuso de cabeça hexagonal com uma chave-inglesa até que o eixo bloqueie. 3. Desaperte o parafuso de cabeça hexagonal, girando a chave-inglesa no sentido contrário ao dos ponteiros do relógio. 4. Retire o parafuso da lâmina e o flange exterior da lâmina. 5. Puxe novamente a protecção traseira inferior, tão longe quanto possível sob a protecção superior.

Quando cortar, use uma pressão estável para obter um corte uniforme; não force. A velocidade de corte deve ser adaptada conforme a peça. Corte lentamente caso a peça de trabalho seja dura. Inspeccione frequentemente a lâmina da serra e substitua-a ou afie-a se tiver lisa, para evitar a sobrecarga do motor. PARA CORTAR Ver figura 15-16. Ao cortar com a lâmina vertical, utilize o ponto "A" do entalhe de guia da base e siga com a serra a linha de guia que traçou com um lápis. Ao cortar a 45°, utilize o 27

EN FR DE ES IT NL PT DA SV FI NO RU PL CS HU RO LV LT ET HR SL SK EL TR Português Símbolo

ponto "B". Este entalhe de guia indica aproximadamente a linha de corte. Efectue um corte de ensaio num resto de madeira para determinar a verdadeira linha de corte.

ATENÇÃO Quando utilizar uma guia paralela, esta deve tocar apenas ligeiramente o bordo da peça. Não force.

Luz avisadora de ligação A ferramenta está equipada com uma luz avisadora de ligação que acende quando a ferramenta está ligada. Esta luz avisa o utilizador que a ferramenta se encontra ligada à corrente e que entrará em funcionamento assim que premir o interruptor.

Número de rotações ou movimentos por minuto

Conformidade GOST-R Manutenção

Conformidade CE Depois da utilização, certifique-se que a sua ferramenta está em bom estado. Recomenda-se de levar a sua ferramenta pelo menos uma vez por ano a um Centro de Serviço Autorizado Ryobi para uma lubrificação e uma limpeza completa. Nunca efectue nenhum ajuste quando o motor está em funcionamento. Desligue sempre o cabo de alimentação da tomada antes de mudar peças amovíveis ou descartáveis, de lubrificar a ferramenta ou realizar alguma operação de manutenção. Mantenha os manípulos secos, limpos e livres de óleo e graxa.

Classe II, com duplo isolamento Agradecemos que leia atentamente as instruções antes de iniciar a máquina. Use protecção para os olhos Use protecção para os ouvidos

Se o cabo de alimentação estiver danificado, deverá ser substituído unicamente pelo fabricante ou por um centro de serviço autorizado para evitar riscos. Contacte o Centro de Serviço Autorizado.

AVISO Para mais segurança e fiabilidade, todas as reparações devem ser feitas por um Centro de Serviço Autorizado Ryobi.

Largura de fresagem Ø

Protecção do ambiente

Recicle os materiais em vez de pô-los directamente no lixo doméstico. Para proteger o ambiente, a ferramenta, os acessórios e as embalagens devem ser seleccionados.

Diâmetro Os aparelhos eléctricos antigos não devem ser eliminados juntamente com o lixo doméstico. Recicle onde existem instalações para o efeito. Verifique com as suas Autoridades Locais ou revendedor para obter informações sobre reciclagem.

ES GARANTÍA - CONDICIONES PT GARANTIA - CONDIÇÕES Este produto Ryobi está garantido contra os vícios de fabrico e as peças defeituosas por um prazo de vinte e quatro (24) meses, a contar da data que faz fé no original da factura emitida pelo vendedor ao utilizador final. As deteriorações provocadas pelo desgaste normal, por uma utilização ou uma manutenção anormal ou não autorizada, ou por uma sobrecarga ficam excluídas da presente garantia assim como os acessórios tais como baterias, lâmpadas, lâminas, ponteiras, sacos. No caso de mau funcionamento durante o período de garantia, queira enviar o produto NÃO DESMONTADO com a prova de compra ao seu fornecedor ou ao Centro de Serviço Autorizado Ryobi mais próximo. Os seus direitos legais relativos aos produtos defeituosos não são prejudicados pela presente garantia. CENTRO DE ASSISTÊNCIA AUTORIZADO Para encontrar um centro de assistência autorizado próximo de si, visite ryobitools.eu.

PT AVISO O nível de emissão de vibrações fornecido nesta folha de informações foi medido em conformidade com o teste uniformizado descrito em EN60745 e pode ser usado para comparar uma ferramenta com outra. Este pode ser usado para uma avaliação preliminar da exposição. O nível de emissão de vibração declarado refere-se à aplicação principal da ferramenta. Contudo, se a ferramenta for usada para aplicações diferentes, com acessórios diferentes ou não for devidamente mantida, a emissão de vibrações pode diferir. Isto pode fazer aumentar significativamente o nível de exposição ao longo do período de trabalho total. Uma estimativa do nível de exposição às vibrações deve ter, também, em consideração o tempo durante o qual a ferramenta está desligada ou em que está ligada mas não está a realizar qualquer trabalho. Isto pode reduzir significativamente o nível de exposição durante o período total de trabalho. Identifique medidas adicionais de segurança que protejam o operário dos efeitos da vibração como a manutenção da ferramenta e dos acessórios, a manutenção das mãos quentes e a organização de padrões de trabalho.

PT DECLARAÇÃO DE CONFORMIDADE Declaramos, sob nossa exclusiva responsabilidade, que este produto cumpre as seguintes normas ou documentos normativos. 2006/42/EC, 2004/108/EC, 2011/65/EU, EN55014-1:2006+A1:2009+A2:2011,EN55014-2:1997+A2:2008, EN61000-3-2:2006+A1:2009+A2:2009, EN61000-3-3:2008, EN60745-1:2009, EN60745-2-5:2007+A11:2009 Nível de ruído [K=3dB(A)]: Lp=95dB(A) Lw=106dB(A) Nível de vibração [K=1.5m/s²]: ah=4.57m/s²
