MANUALE UTENTE EWS-1266 RYOBI

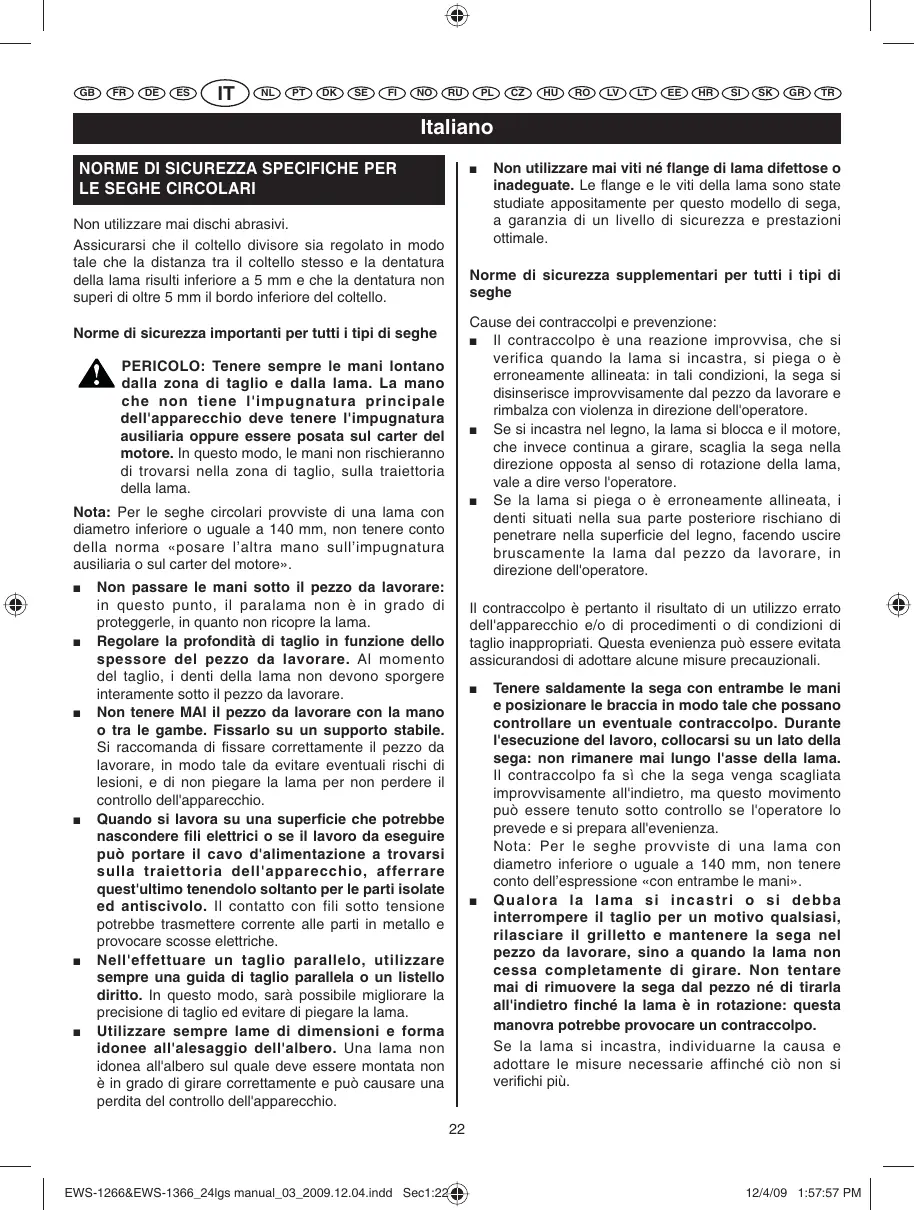

Non utilizzare mai dischi abrasivi. Assicurarsi che il coltello divisore sia regolato in modo tale che la distanza tra il coltello stesso e la dentatura della lama risulti inferiore a 5 mm e che la dentatura non superi di oltre 5 mm il bordo inferiore del coltello. Norme di sicurezza supplementari per tutti i tipi di seghe Cause dei contraccolpi e prevenzione: Il contraccolpo è una reazione improvvisa, che si verifica quando la lama si incastra, si piega o è erroneamente allineata: in tali condizioni, la sega si disinserisce improvvisamente dal pezzo da lavorare e rimbalza con violenza in direzione dell'operatore. Se si incastra nel legno, la lama si blocca e il motore, che invece continua a girare, scaglia la sega nella direzione opposta al senso di rotazione della lama, vale a dire verso l'operatore. Se la lama si piega o è erroneamente allineata, i denti situati nella sua parte posteriore rischiano di penetrare nella superficie del legno, facendo uscire bruscamente la lama dal pezzo da lavorare, in direzione dell'operatore. Norme di sicurezza importanti per tutti i tipi di seghe PERICOLO: Tenere sempre le mani lontano dalla zona di taglio e dalla lama. La mano che non tiene l'impugnatura principale dell'apparecchio deve tenere l'impugnatura ausiliaria oppure essere posata sul carter del motore. In questo modo, le mani non rischieranno di trovarsi nella zona di taglio, sulla traiettoria della lama. Nota: Per le seghe circolari provviste di una lama con diametro inferiore o uguale a 140 mm, non tenere conto della norma «posare l’altra mano sull’impugnatura ausiliaria o sul carter del motore».

Non utilizzare mai viti né flange di lama difettose o inadeguate. Le flange e le viti della lama sono state studiate appositamente per questo modello di sega, a garanzia di un livello di sicurezza e prestazioni ottimale. Non passare le mani sotto il pezzo da lavorare: in questo punto, il paralama non è in grado di proteggerle, in quanto non ricopre la lama. Regolare la profondità di taglio in funzione dello spessore del pezzo da lavorare. Al momento del taglio, i denti della lama non devono sporgere interamente sotto il pezzo da lavorare. Non tenere MAI il pezzo da lavorare con la mano o tra le gambe. Fissarlo su un supporto stabile. Si raccomanda di fissare correttamente il pezzo da lavorare, in modo tale da evitare eventuali rischi di lesioni, e di non piegare la lama per non perdere il controllo dell'apparecchio. Quando si lavora su una superficie che potrebbe nascondere fili elettrici o se il lavoro da eseguire può portare il cavo d'alimentazione a trovarsi sulla traiettoria dell'apparecchio, afferrare quest'ultimo tenendolo soltanto per le parti isolate ed antiscivolo. Il contatto con fili sotto tensione potrebbe trasmettere corrente alle parti in metallo e provocare scosse elettriche. Nell'effettuare un taglio parallelo, utilizzare sempre una guida di taglio parallela o un listello diritto. In questo modo, sarà possibile migliorare la precisione di taglio ed evitare di piegare la lama. Utilizzare sempre lame di dimensioni e forma idonee all'alesaggio dell'albero. Una lama non idonea all'albero sul quale deve essere montata non è in grado di girare correttamente e può causare una perdita del controllo dell'apparecchio. Il contraccolpo è pertanto il risultato di un utilizzo errato dell'apparecchio e/o di procedimenti o di condizioni di taglio inappropriati. Questa evenienza può essere evitata assicurandosi di adottare alcune misure precauzionali.

Tenere saldamente la sega con entrambe le mani e posizionare le braccia in modo tale che possano controllare un eventuale contraccolpo. Durante l'esecuzione del lavoro, collocarsi su un lato della sega: non rimanere mai lungo l'asse della lama. Il contraccolpo fa sì che la sega venga scagliata improvvisamente all'indietro, ma questo movimento può essere tenuto sotto controllo se l'operatore lo prevede e si prepara all'evenienza. Nota: Per le seghe provviste di una lama con diametro inferiore o uguale a 140 mm, non tenere conto dell’espressione «con entrambe le mani». Qualora la lama si incastri o si debba interrompere il taglio per un motivo qualsiasi, rilasciare il grilletto e mantenere la sega nel pezzo da lavorare, sino a quando la lama non cessa completamente di girare. Non tentare mai di rimuovere la sega dal pezzo né di tirarla all'indietro finché la lama è in rotazione: questa manovra potrebbe provocare un contraccolpo. Se la lama si incastra, individuarne la causa e adottare le misure necessarie affinché ciò non si verifichi più.

Prima di riavviare la sega per riprendere un'operazione di taglio, allineare correttamente la lama rispetto al taglio ed assicurarsi che i denti non tocchino il pezzo da lavorare. Se la lama è incastrata nel pezzo da lavorare, al momento della messa in funzione della sega può verificarsi un contraccolpo. Non dimenticare di sorreggere i pezzi lunghi, onde evitare che la lama si incastri e limitare pertanto i rischi di contraccolpo. I pezzi lunghi tendono infatti a flettersi sotto il loro stesso peso. È possibile sistemare appositi supporti su entrambi i lati del pezzo, accanto alla linea di taglio e a livello dell'estremità del pezzo. Non utilizzare lame smussate o danneggiate. Una lama non affilata o montata erroneamente genera un taglio sottile, che dà luogo ad un attrito eccessivo della lama e pertanto a maggiori rischi di torsione e di contraccolpo. Prima di iniziare un'operazione di taglio, assicurarsi che le manopole di regolazione della profondità e dell'inclinazione siano adeguatamente bloccate. Se le regolazioni della posizione della lama si modificano durante il taglio, la lama rischia infatti di incastrarsi e può verificarsi un contraccolpo. Prestare particolare attenzione quando si effettuano tagli a tuffo su pareti o altre superfici cieche. La lama potrebbe urtare elementi nascosti, con conseguente pericolo di contraccolpo.

Norme di sicurezza relative al coltello divisore

Norme di sicurezza relative al paralama

farli riparare o sostituire prima di utilizzare la sega. Il movimento del paralama inferiore può essere frenato da componenti danneggiati, da un deposito di resina o da un accumulo di segatura. Il paralama non deve essere azionato manualmente, se non per i tagli particolari quali i tagli a tuffo o i tagli doppi. Sollevare il paralama inferiore mediante l'apposita leva. Non appena la lama entra nel pezzo da lavorare, rilasciare il paralama inferiore. Per tutti gli altri tipi di taglio il paralama inferiore si posiziona automaticamente. Nota: Può essere utilizzato un termine diverso da «leva». Prima di posare la sega su un banco da lavoro o sul pavimento, assicurarsi sempre che il paralama inferiore copra adeguatamente la lama. Se la lama non è coperta correttamente, può ruotare per inerzia e tagliare ciò che si trova sulla propria traiettoria. Non dimenticare mai che la lama continua a girare ancora per qualche tempo dopo l'arresto del motore. Prima di ogni utilizzo, verificare che il paralama inferiore copra correttamente la lama. Non utilizzare la sega circolare se il paralama inferiore non può essere azionato liberamente e se non si ripiega istantaneamente sulla lama. Non fissare né bloccare mai il paralama inferiore in posizione aperta. Se la sega cade accidentalmente, il paralama inferiore potrebbe piegarsi. Sollevare il paralama inferiore servendosi dell'apposita leva ed assicurarsi che possa essere maneggiato senza difficoltà e che non tocchi né la lama né altri componenti, indipendentemente dall'angolo e dalla profondità di taglio prescelti. Nota: Può essere utilizzato un termine diverso da «leva». Assicurarsi che la molla del paralama inferiore sia in buono stato e funzioni correttamente. Se il paralama o la molla non funzionano correttamente,

Utilizzare un coltello divisore adeguato al tipo di lama impiegato. Il coltello divisore deve essere più spesso del corpo della lama, ma più sottile della sua dentatura. Utilizzare il coltello divisore seguendo le istruzioni riportate nel presente manuale. Se il coltello divisore non è posizionato o allineato correttamente, non consente di impedire efficacemente i contraccolpi. Utilizzare sempre il coltello divisore, tranne qualora si effettui un taglio a tuffo. Durante l'esecuzione di un taglio a tuffo, il coltello divisore può rappresentare un ostacolo e dare origine ad un contraccolpo. Una volta terminato il taglio a tuffo, riposizionare il coltello divisore. Il coltello divisore risulta posizionato correttamente quando si trova a contatto con il pezzo da lavorare. Nel caso di tagli brevi, il coltello divisore non consente di evitare i contraccolpi. Non utilizzare la sega se il coltello divisore è piegato. È sufficiente che il coltello sfreghi leggermente contro il paralama inferiore per ostacolarne la discesa. DESCRIZIONE

Pulsante di bloccaggio dell’albero Vite della lama Chiave di servizio Disco esterno della lama Paralama inferiore Leva del paralama inferiore

Italiano DESCRIZIONE

ESPOSIZIONE AL RUMORE

7. Paralama superiore

9. Disco interno della lama

10. Foro per la fuoriuscita della polvere

11. Coltello divisore

12. Pulsante di bloccaggio della profondità di taglio

14. Profondità di taglio

15. Scala di profondità

16. Pulsante di regolazione dell’inclinazione

17. Scala di inclinazione

19. Pulsante di sicurezza

21. Staffa di regolazione della profondità di taglio

22. Spia luminosa di presenza tensione

23. Interruttore della guida laser

25. Interruttore della spia luminosa

Il rumore (o livello di pressione acustica) sul luogo di lavoro può superare gli 85 dB. In questo caso, l’utente deve prendere le adeguate misure di isolamento acustico e di protezione dell’udito. MONTAGGIO PRIMA DI INSTALLARE O SOSTITUIRE LA LAMA, STACCARE SEMPRE IL CAVO D’ALIMENTAZIONE. VERIFICARE CHE I DENTI DELLA LAMA SIANO RIVOLTI VERSO L’ALTO, NELLA PARTE ANTERIORE DELL’APPARECCHIO.

INSTALLAZIONE ED ESTRAZIONE DELLA LAMA

(FIGURE 2, 3, 4 E 5) INSTALLAZIONE

1. Premere il pulsante di bloccaggio dell’albero (1) e

ruotare la vite della lama (2) mediante la chiave di servizio (3) fino al bloccaggio dell’albero. (Fig. 2)

2. Allentare la vite della lama ruotando la chiave verso

sinistra e premendo contemporaneamente il pulsante di bloccaggio dell’albero. (Fig. 2)

3. Togliere il bullone della vite esagonale e il disco

esterno della lama (4). (Fig. 2)

4. Sollevare completamente il paralama inferiore (5)

mediante l’apposita leva posta sotto il paralama superiore (7). (Fig.3)

5. Installare la lama (8) contro il disco interno della lama

(9) posto sull’albero di trasmissione. Quindi installare il disco esterno della lama e la vite della lama. (Fig. 3 e 4)

6. Premere nuovamente il pulsante di bloccaggio

dell’albero e serrare la vite della lama ruotando la chiave verso destra tenendo premuto il pulsante. (Fig.5)

7. Dopo aver serrato la vite, rilasciare il pulsante di

bloccaggio dell’albero.

Alimentazione Potenza assorbita Velocità a vuoto Alesaggio Diametro della lama Capacità di taglio a 0° a 45° Scala di inclinazione EWS-1266 EWS-1366 230V 110V/230V

4.500 giri/min.4.500 giri/min.

L'impedenza massima consentita dal sistema è pari a: - Zmax = 0,245 x Zref per il modello EWS-1266 - Zmax = 0,252 x Zref per i modelli EWS-1366 In caso di dubbio, rivolgersi al proprio fornitore dielettricità e verificare che l'impedenza delle preseAC utilizzate non superi i valori sopra indicati. ESTRAZIONE

1. Premere il pulsante di bloccaggio dell’albero e ruotare

la vite della lama mediante la chiave di servizio fino al bloccaggio dell’albero.

2. Allentare la vite della lama ruotando la chiave verso

sinistra tenendo premuto contemporaneamente il pulsante di bloccaggio dell’albero.

3. Togliere la vite della lama ed il disco esterno della

4. Sollevare completamente il paralama inferiore, sotto

il paralama superiore, ed estrarre la lama. ACCESSORI STANDARD Lama, guida parallela, chiave di servizio. APPLICAZIONI Taglio del legno.

Italiano Dopo aver premuto il grilletto, non è necessario tenere premuto il pulsante di sicurezza.

REGOLAZIONE DEL COLTELLO DIVISORE

(FIG. 6) UTILIZZAZIONE (FIG. 12) AVVERTENZA! Non utilizzare lame di sega il cui corpo sia più spesso o la cui dentatura sia più piccola rispetto allo spessore del coltello divisore. PERICOLO! QUANDO L’APPARECCHIO È IN FUNZIONE,

DI TAGLIO E COLLOCARLO IN MODO

TALE CHE, DURANTE LE OPERAZIONI

DI TAGLIO, NON RIMANGA IMPIGLIATO NEL

1. Accertarsi che il coltello divisore sia collocato in modo

tale che (Fig. 6): A. la distanza tra il coltello divisore (11) e la dentatura della lama siano inferiori a 5 mm. B. la dentatura non superi di più di 5 mm il bordo inferiore del coltello divisore.

2. Utilizzare sempre il coltello divisore, ad eccezione

del caso in cui si effettui un taglio in profondità al centro del pezzo da lavorare. Per ottenere un taglio uniforme, durante le fasi di taglio premere e spingere la sega in modo fermo e regolare (NON PREMERE CON FORZA). Adottare una velocità di taglio conforme al pezzo da lavorare. (Se il pezzo da lavorare è duro, tagliare lentamente). Verificare frequentemente la lama e, nel caso sia smussata, sostituirla o affilarla onde evitare che il motore si surriscaldi.

REGOLAZIONE DELLA PROFONDITÀ DI

TAGLIO (FIG. 7A, 7B, 8, 9)

1. Per regolare la profondità di taglio, allentare

il pulsante di bloccaggio della profondità di taglio (12). (Fig. 7A)

2. Utilizzando la staffa di regolazione della profondità

di taglio (21), fare scorrere la base (13) alla profondità desiderata e richiudere con forza il pulsante. (Fig. 7B)

3. Per determinare la profondità di taglio (14) si può

utilizzare la scala di profondità (15) o misurare quanto la lama fuoriesce dalla base. (Fig. 8 e 9) TAGLIARE (FIG. 13 A, B) Quando si taglia con la lama verticale, utilizzare il punto " A " della tacca di guida sulla base (20) e seguire con la sega la linea di guida tracciata con la matita. Quando si effettua un taglio a 45°, utilizzare il punto " B ". La tacca di guida indica all’incirca la linea di taglio. Per determinare la linea di guida reale, effettuare un taglio di prova in un pezzo di legno scarto.

REGOLAZIONE DELL’ANGOLO

DI TAGLIO (FIG. 10A, 10B) ATTENZIONE! Quando si utilizza una guida parallela, fare attenzione che tocchi solo leggermente il bordo del pezzo da tagliare. Non premere con forza.

1. L’angolo di taglio può essere regolato su una qualsiasi

posizione da 0º a 45º. (Fig. 10A)

2. Allentare il pulsante di regolazione dell’inclinazione

(16), posto nella parte anteriore dell’apparecchio e, mediante la scala d’inclinazione (17), posizionare la base all’angolazione desiderata. (Fig. 10B)

3. Dopo aver regolato l’angolazione, richiudere

il pulsante di regolazione dell’inclinazione.

UTILIZZO DELLA GUIDA LASER (SOLO

MODELLO EWS-1366) (FIG. 14) AVVERTENZA Non guardare mai direttamente il raggio laser e non mettere mai in funzione il laser quando non si utilizza la sega. La mancata osservanza di questa norma potrebbe comportare gravi lesioni fisiche. La guida laser viene fornita montata ed allineata in fabbrica. GRILLETTO (FIG. 11) Per avviare o arrestare l’apparecchio, premere o rilasciare il grilletto (18). Onde evitare avvii involontari dell’apparecchio, il grilletto funziona solo quando il pulsante di sicurezza (19) è premuto. Il pulsante di sicurezza può essere premuto con il pollice, in questo modo è possibile premere il grilletto con le altre dita. Nota: Fare una prova su un pezzo di scarto per verificare l'allineamento del laser. All'occorrenza, regolare il laser. Tracciare in modo ben visibile la linea di guida sul pezzo da lavorare.

Regolare la profondità e l'angolo di taglio in funzione del taglio che si desidera effettuare.

Accendere la guida laser. A C C E R TA R S I C H E L E I M P U G N AT U R E S I A N O ACCURATAMENTE PULITE (CHE NON VI SIA OLIO O GRASSO). AVVERTENZA! Per maggiore sicurezza ed affidabilità, effettuare tutte le riparazioni presso un Centro di Assistenza Autorizzato Ryobi. Nota: Non fare penetrare la lama nel pezzo da lavorare sino a quando la sega non avrà raggiunto la velocità massima.

Fare penetrare lentamente la lama nel pezzo da lavorare.

SPIA LUMINOSA DI PRESENZA TENSIONE

Questo apparecchio è dotato di una spia luminosa di presenza tensione (22), che si illumina quando l'apparecchio è collegato all'alimentazione elettrica. Questa spia attira l'attenzione dell'utilizzatore sul fatto che l'apparecchio è sotto tensione e che si mette in funzione non appena ne viene premuto l'interruttore. Nota: Assicurarsi che la guida laser segua correttamente la linea di guida tracciata sul pezzo da lavorare, in modo tale da ottenere un taglio preciso.

Al termine del taglio, attendere che la lama cessi completamente di girare prima di spegnere la guida laser.

TUTELA DELL’AMBIENTE

SPIE LUMINOSE (SOLO MODELLO EWS-1366) (FIG. 15) Riciclare le materie prime anziché gettarle tra i rifiuti domestici. Per tutelare l'ambiente, l'apparecchio, gli accessori e gli imballaggi devono essere smaltiti separatamente. Questa sega è dotata di due spie luminose (26), che illuminano il pezzo da lavorare nelle zone buie ed aiutano a seguire la linea di taglio. REGOLAZIONE DELLA GUIDA LASER (FIG. 16) SIMBOLI Per regolare l'angolo del laser, attenersi alle seguenti istruzioni: Ruotare la vite verso destra per orientare verso destra il raggio laser. Ruotare la vite verso sinistra per orientare verso sinistra il raggio laser. I simboli seguenti possono apparire sull'apparecchio oppure all'interno del presente manuale d'uso. Prima di utilizzare l'apparecchio, assicurarsi di conoscerne il significato. V...........................................................................................Volt Hz..................................................................................... Hertz ...................................................................Corrente alternata W.........................................................................................Watt no.......................................................................Velocità a vuoto min-1.............................Numero di giri o di movimenti al minuto Per regolare la posizione del laser, attenersi alle seguenti istruzioni: Ruotare l'altra vite verso sinistra per fare passare il raggio a destra. Ruotare l'altra vite verso destra per fare passare il raggio a sinistra. ...............................Capacità massima di taglio nel legno MANUTENZIONE ..........................................................Doppio isolamento Dopo ogni utilizzazione, verificare sempre lo stato dell’apparecchio. Si consiglia di portare l’apparecchio almeno una volta all’anno presso un Centro di Assistenza Autorizzato Ryobi per una completa lubrificazione e pulitura. .................................................Leggere il manuale d'uso ...........................Riciclare le materie prime anziché gettarle tra i rifiuti domestici. Per tutelare l'ambiente, l'apparecchio, gli accessori e gli imballaggi devono essere smaltiti separatamente.

NON EFFETTUARE ALCUN TIPO DI REGOLAZIONE

GARANZIA - CONDIZIONI

Questo prodotto Ryobi è garantito contro tutti i difetti di fabbricazione e pezzi difettosi per una durata di ventiquattro (24) mesi, a partire dalla data indicata sull’originale della fattura compilata dal rivenditore e consegnata all’utente finale. Il deterioramento provocato dall’usura normale, da un utilizzo o una manutenzione non conformi o non autorizzati, o da un sovraccarico, è escluso dalla presente garanzia. La garanzia è esclusa anche per gli accessori come batterie, lampadine, lame, punte, borse, ecc. In caso di malfunzionamento nel corso del periodo di garanzia, riportare il prodotto NON SMONTATO corredato della prova d’acquisto al fornitore o al più vicino Centro di Assistenza Autorizzato Ryobi. I diritti legali relativi ai prodotti difettosi non sono rimessi in causa dalla presente garanzia.

DICHIARAZIONE DI CONFORMITÀ

Dichiariamo, assumendo la piena responsabilità di tale dichiarazione, che il prodotto è conforme alle seguenti normative e ai relativi documenti: 98/37/EC (fino al 28 dicembre 2009), 2006/42/EC (dal 29 dicembre 2009), 2006/95/EC, 2004/108/EC, EN55014-1; EN55014-2; EN61000-3-2; EN61000-3-3; EN60745-1; EN60745-2-5; EN50366
