MANUALE UTENTE EWS1266 RYOBI

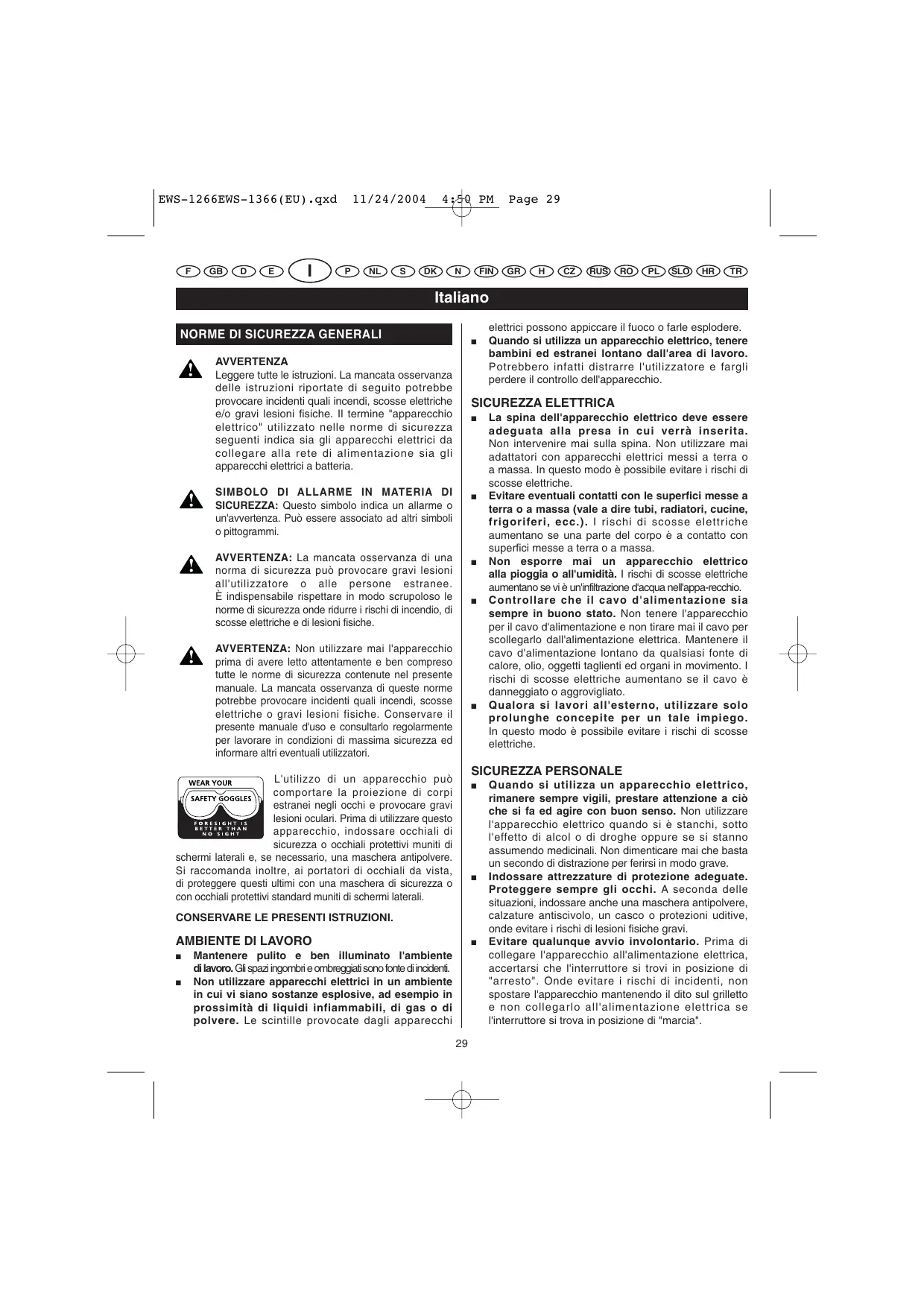

Leggere tutte le istruzioni. La mancata osservanza delle istruzioni riportate di seguito potrebbe provocare incidenti quali incendi, scosse elettriche e/o gravi lesioni fisiche. Il termine "appareccchio elettrico"utilizzato nelle norme di sicurezza seguenti indica sua gli apparecchi elettrici da collegare alla rete di alimentazione sua gli apparecchi elettrici a batteria.

SIMBOLO DI ALLARME IN MATERIALA DI SICUREZZA: Questo significo indica un allarme o un'avertenza. Puo essere associato ad altri significoli o pittogrammi.

AVVERTENZA: La mancata osservanza di una norma di sicurezza può provocare gravi lesioni all'utilizzatore o alle persone estranee. è indispensable rispetto in modo scrupoloso le nome di sicurezza onde ridurre i rischi di incendio, di scosse elettriche e di lesions fisiche.

AVVERTENZA: Non utilizzato mai l'apparecchio prima di averere letto attendamente e ben compreso tutte le norme di sicurezza contente nel presente manuale. La mancata osservanza di queste norme potrebbe provocare incidenti quali incendi, scosse elettriche o gravi lesions fisiche. Conservare il presente manuale d'uso e consulatorio regolamente per lavorare in condizioni di massima sicurezza ed informare altri eventuali utilizzatori.

L'utilizzo di un appearecchio può comportare la proiezione di corpi estranei negli occhi e provocare gravi lesioni oculari. Prima di utilizzato quello appearecchio, indossare occhiali di sicurezza o occhiali protettivi muniti di

schemi laterali e, se necessario, una maschera antipolvere. Si raccomanda inolnte, ai portatori di occhiali da vista, de proteggere quosti ultimi con una maschera di sicurezza o con occhiali protettivi standard muniti di schermi laterali.

CONSERVARE LE PRESENTI ISTRUZIONI.

AMBIENTE DI LAVORO

• Mantenere pulito e ben illuminato l'ambiente di lavoro. Gli spazi ingombri e ombreggiati sono fonte di incidenti.
  Non utilizzato apparentecchi elettrici in un ambiente in cui vi slano sostane esplovec, ad esempio in prossimità di liquidi infiammabili, di gas o di polvere. Le scintille provocate dagli apparentecchi

elettrici possono appiccare il fuoco o farle esplodere.

• Quando si utilizes un appearechio elettrico, tenere bambini ed estranei lontano dall'area di lavoro. Potrebbero infatti distrarre l'utilizzatore e fargli perdere il controllo dell'apparecchio.

SICUREZZA ELETTRICA

La spina dell'apparecchio elettrico deve essere adeguata alla presa in cui verrà inserita. Non intervenire mai sulla spina. Non utilizzato mai adattatori con apparecchi elettrici messi a terra o a massa. In quello modo è possibile evitare i rischi di scosse elettriche.
Evitare eventuali contatti con le superfici messe a terra o a massa (vale a dire tubi, radiatori, cucine, frigoriferi, ecc.). I rischi di scosse elettriche augmentano se una parte del corso è a fatto con superfici messe a terra o a massa.
Non esporre mai un appearechio elettrico alla pioggia o all'umidità. I rischi di scosse elettriche augmentano se vi è un'inflitrazione d'accu nella appa-recchio.
- Controllare che il cavo d'alimentazione sia sempre in luono stato. Non tenere l'apparecchio per il cavo d'alimentazione e non tirare mai il cavo per scollegarlo dall'alimentazione elettrica. Mantenere il cavo d'alimentazione lontano da qualsiasti fonte di calore,olio, oggetti taglienti ed organi in movimento. I rischi di scosse elettriche augmentano se il cavo è danneggiato o aggrovigliato.
- Qualora si lavori all'esterno, utilizzato solo prolonghe concepite per un tale impiego. In quello modo è possibile evitare i rischi di scosse elettriche.

SICUREZZA PERSONALE

• Quando si utilizes un appearecchio elettrico, rinanere sempre vigili, prestare attenzione a cui che si fa ed agire con buon senso. Non utilizzare l'apparecchio elettrico quando si è stanchi, quello dell'effetto di alco o di droghe oppure se si stanno assumendo medicinali. Non dimenticare mai che basta un secondo di disturazione per ferirsi in modo grave.
  Indossare attrezzature di protezione adequate. Proteggere sempre gli occhi. A seconda delle situazioni, indossare una maschera antipolvere, calzature antiscivolo, un casco o protezioni uditive, onde evitare i rischi di lesioni fisiche gravi.
  Evitare qualunque avvio involontario. Prima di collegare l'apparechio all'alimentazione elettrica, accertarsi che l'interruttore si trovi in posizione di "arresto". Onde evitare i rischi di incidenti, non spostare l'apparechio mantenendo il dito sul grilletto e non collegarlo all'alimentazione elettrica se l'interruttore si trovva in posizione di "marcia".

Italiano

NORMEDI SICUREZZAGENERALI

• Togliere le chiavi di serraggio prima di mettere in funzione l'apparecchio. Una chiave di serraggio che rimanga insertita in un elemento mobile dell'apparecchio potrebbe provocare gravi lesioni fisiche.
  Rimanere bene in equilibrio sulle gambe e non distendere troppo lontano le braccia. Una posizione di lavoro stabile consente di avere un magiore controlo dell'apparecchio nel caso in cui si verificchi una situazione improvvisa.
• Indossare un abbligiamo adatto. Non indossare indumenti ampi o gioielli. Mantenere i capelli, gli indumenti e le mani a distance dai componenti mobili. Gli abiti ampi, i gioielli e i capelli lunghi potrebbero rimanere impigliati nelle parti in movimento dell'apparecchio.
• Nel caso in cui l'apparecchio abbia in dotazione un dispositivo di aspirazione della polvere, assicurarsi che venga installato ed utilizzato in modo corretto. Cosi fatto, si eviteranno i rischi di lesions legate all'inalazione di polvere nociva.

UTILIZZO E MANUTENZIONE DEGLI APPARECCHI A FILO

Non forzare l'apparecchio. Utilizzare l'apparecchio adeguato al lavoro da effettuare. L'apparecchio offrirà migliori prestazioni e sare più sicuro se utilizzato al regime per il quale è stato concepito.
Non utilizzato un apparecchio elettrico se l'interruttore non ne consente l'avvio e l'arresto. Fare assolutamente riparare un apparecchio che noncould essere accesso e spento correttamente, onedevitare che sua pericoloso.
- Scollegare l'apparecchio prima di procedere ad operazioni di regolazione, alla sostituzione degli accessori o al suo riponimento. In questo modo è possible ridurre i rischi di avvio involontario dell'apparecchio.
Gli apparecchi devono essere riposti fuori alla portata dei bambini. Non consentire l'utilizzo dell'apparechio a personne che non lo conoscono o che non sono venute a conoscenza delle presenti norme di sicurezza. Gli apparecchi divertano strumenti pericolosi nelle mani di persona che non sanno utilizzarli.
Effettuare un'accurata manutenzione degli apparecchi. Controllare l'allineamento dei componenti mobili. Verificare che non vi siano componenti rotti. Controllare il montaggio ed altri eventuali fattori importanti per il corretto

funzionamento dell'apparecchio. In presenza di componenti danneggiati, fare riparare l'apparecchio prima di utilizzato. Molti incidenti sono dovuti ad una cattiva manutenzione degli apparecchi.

• Mantenere gli appearecchi puliti ed affiliati. Se la lama dell'utensile di taglio è pulita e adeguamente affiliata, le probabilità che si blocchi saranno inferiori e l'utilizzato potr'à conservare un magiore controlo dell'apparecchio.
• Durante l'utilizzo dell'apparecchio, degli accessori, delle punte, ecc., atteneri alle presenti norme di sicurezza, tenendo conta delle particolarità dell'apparecchio, dello spazio di lavoro e del lavoro da eseguire. Onde evitare situazioni di pericolo, utilizzare l'apparecchio elettrico solo per i lavori per cui è stato concepito.

INTERVENTI DI RIPARAZIONE

• Eventuali riparazioni devono essere effettuate da un technician significato, che utilizzera solo parti di ricambio originali. In quello modo sare possibile utilizzato l'appareccchio elettrico in totale sicurezza.
• Verificare che i componenti dell'apparecchio non siano danneggiati. Prima di continuare ad utilizzato l'apparecchio, verificare se un compone o un accessorio danneggiato è in grado di continuare a funzioni e a svolgere il suo compito. Controllare l'allineamento è il corretto funzionamento dei componenti mobili. Verificare che non vi siano componenti rotti. Controllare il montaggio ed altri eventuali fattori importanti per il corretto funzionamento dell'apparecchio. Salvo indicatezioni contrarie contente nel presente manuale d'uso, rivolgersi ad un Centro di Assistenza Autorizzato Ryobi per fare effettuire la riparazione o la sostuzione di qualunque componente danneggiato. Rivolgersi ad un Centro di Assistenza Autorizzato Ryobi per la sostuzione di un eventuale interrupttre difettoso. Non utilizzato l'apparecchio se l'interruttore non ne consente l'avvio e l'arresto.

NORMEDI SICUREZZA SPECIFICHE PER LE SEGHE CIRCOLARI

Nonutilizzaremai dischi abrasivi.

Assicurarsi che il coltello divisore sia regolato in modo tale che la distanza tra il coltello stesso e la dentatura della lama risulti inferiore a 5mm e che la dentatura non superi di altri 5mm il bordo inferiore del coltello.

Italiano

NORMEDI SICUREZZA SPECIFICHE PER LE SEGHE CIRCOLARI

Norme di sicurezza importanti per tutti i tipi di seghe

PERICOLO:

• Tenere sempre le mani lontano nella zona di taglio e nella lama. La mano che non tiene l'impugnatura principale dell'apparecchio deve tenere l'impugnatura ausiliaria oppure essere posata sul carter del motore. In quello modo, le mani non rischieranno di trovarsi nella zona di taglio, sulla traietoria della lama.
  Non passare le mani sotto il pezzo da lavorare: in quello punto, il paralama non è in grado di proteggerle, in quanto non ricopre la lamà.
  Regolare la profundità di taglio in funzione dello spessore del pezzo da lavorare. Al momento del taglio, i denti della lama non devono spongere interamente quello il pezzo da lavorare.
  Non tenere MAI il pezzo da lavorare con la mano o tra le gambe. Fissarlo su un supporto stabile. Si raccomanda di fissare correttamente il pezzo da lavorare, in modo tale da evitare eventuali rischi di lesioni, e di non jegare la lama per non perdere il controllo dell'apparecchio.
• Quando si lavora su una superficie che potrebbe nascondere fili elettrici o se il lavoro da eseguire può portare il cavo d'alimentazione a trovarsi sulla traiettoria dell'apparecchio, afferrare quest'ultimo tenendolo soltanto per le parti isolate ed anticivolo. Il dato con fili sotto tensione potrebbe trasmettere corrente alle parti in metallo e provocare scosse elettriche.
  Nell'effettuare un taglio parallelo,utilizzare sempre una guida di taglio parallela o un listello diritto. In questo modo, sare possibile migliorare la precisione di taglio ed evitare di piegare la lama.
  Utilizzare sempre lame di dimensioni e forma idonee all'alesaggio dell'albero. Una lama non idonea all'albero sul quale deve essere montata non è in grado di girare correttamente e può causare una perdita del controllo dell'apparecchio.
  Non utilizzato mai viti né flange di lama difettoso o inadequate. Le flange e le viti della lama sono state studiate appositamente per quello modello di sega, a garantia di un livello di sicurezza e prestazioni ottimale.

Norme di sicurezza supplementari per tutti i tipi di seghe

Cause dei contraccolpi e prevenzione

Il contraccolpo è una reazione improvvisa, che si verifies quando la lama si incastra, si piega o è erroneamente allineata: in tali condizioni, la sega si disinserisce improvisamente dal pezzo da lavorare e rimbalza con violenza in direzione dell'operaatore.
- Se si incastra nel legno, la lama si blocca e il motore, che[inceve continua a girare, scaglia la sega nella direzione opposa al senso di rotazione della lama, vale a dire verso l'operaatore.
Se la lama si piega o è erroneamente allineata, i denti situati nella sua parte posteriore rischiano di penetrare nella superficie del legno, facendo uscire bruscamente la lama dal pezzo da lavorare, in direzione dell'operatore.

Il contraccolpo è pertanto il risultato di un utilizzo errato dell'apparecchio e/o di procedimenti o di condizioni di taglio inapproprii. Questa evenienza più essere evitata assicurandi se adottare alcune misure precauzionali.

• Tenere saldamente la sega con entrambe le mani e posizionare le braccia in modo tale che possano controllare un eventuale contraccolpo. Durante l'esecuzione del lavoro, collocarsi su un lato della sega: non rimanere mai lungo l'asse della lama. Il contraccolpo fa si che la sega venga scagliata improvvisamente all'indietro, ma quello movimento cui èsso tenuto tutto controlo se I'operatore lo preve de e si prepara all'evenienza.
  Qualora la lama si incastri o si debba interrimpere il taglio per un motivo qualsiasi, rilasciare il grilletto e mantenere la sega nel pezzo da lavorare, sino a quando la lama non cessa completeness di girare. Non tentare mai di rimuovere la sega dal pezzo né di tirarla all'indietro finché la lama è in rotazione: esta manovra potrebbe provocare un contraccolpo. Se la lama si incastra, individuare la causa e adottare le misure necessarie affinché ci non si verifici più.
• Prima di riavviare la sega per riprendere un'operazione di taglio, allineare correttamente la lama rispetto al taglio ed assicurarsi che i denti non tocchino il pezzo da lavorare. Se la lama è incastrata nel pezzo da lavorare, al momento della messa in funzione della sega può verificarsi un contraccolpo.
  Non dimenticare di sorreggere i pezzi lunghi, onde evitare che la lama si incastri e limitare pertanto i rischi di contraccolpo. I pezzi lunghi tornendo infatti a flettersi sotto il loro stesso peso. è possibile sistemare apposti supporti su entrambi i lati del pezzo, accanto alla linea di taglio e a livello dell'estremita del pezzo.

Italiano

NORMEDI SICUREZZA SPECIFICHE PER LE SEGHE CIRCOLARI

Non utilizzare lame smussate o danneggiate. Una lama non affiliata o montata erroneamente genera un taglio sottile, che da luogo ad un attrito eccessivo della lama e pertanto a maggiori rischi di torsione e di contraccolpo.
- Prima di iniziare un'operazione di taglio, assicurarsi che le manopole di regolazione della profundità e dell'inclinazione siano adeguamente bloccate. Se le regolazioni della posizione della lama si modificano durante il taglio, la lama rischia infatti di incastrarsi e più verificarsi un contraccollo.
- Prestare particolare attenzione quando si effettuano tagli a tuffo su pareti o altre superfici cieche. La lama potrebbe urtare elementi nascosti, con segmente pericolo di contraccolpo.

Norme di sicurezza relative al paralama

• Prima di anni utilizzato, verificare che il paralama inferiore copra correttamente la lama. Non utilizzare la sega circolare se il paralama inferiore non più essere azionato liberamente e se non si ripiega istantamente sulla lama. Non fissare né bloccare mai il paralama inferiore in posizione aperta. Se la sega cade accidentallymente, il paralama inferiore potrebbe piegarsi. Sollevare il paralama inferiore servendosi dell'apposita leva ed assicurarsi che possa essere maneggiato alla difficoltà e che non tocchi né la lama né altri componenti, indipendentemente dall'angolo e alla profondità di taglio prescelti.
  Assicurarsi che la molla del paralama inferiore si in buono stato e funzioni correttamente. Se il paralama o la molla non funzionano correttamente, farli riparare o sostuire prima di utilizzato la sega. Il movimento del paralama inferiore cui èsso nelle frenato da componenti danneggiati, da un deposito di resina o da un accumulo di segatura.
  Il paralama non deve essere azionato manually, se non per i tagli particolari quali i tagli a tutto o i tagli doppi. Sollevare il paralama inferiore mediante l'apposita leva. Non appena la lama entra nel pezzo da lavorare, rilasciare il paralama inferiore. Per tutti gli altri tipi di taglio il paralama inferiore si posizione automaticamente.
• Prima di posare la sega su un banco da lavoro o sul pavimento, assicurarsi sempre che il paralama inferiore copra adeguamente la lama.

Se la lama non è coperta correttamente, perché ruotare per inerzia e tagliare ciò che si trovava sulla propria traiettoria. Non dimenticare mai che la lama continua a girare più oca per quale tempo après l'arresto del motore.

Norme di sicurezza relative al coltello divisore

Utilizzare un coltello divisore adeguato al tipo di lama impiegato. Il coltello divisore delve essere più spesso del corso della lama, ma più sottile della sua dentatura.
Utilizzare il coltello divisore seguito le istruzioni riportate nel presente manuale. Se il coltello divisore non è posizionato o allineato correttamente, non consente di impedire efficacamente i contraccolpi.
Utilizzare sempre il coltello divisore, tranne qualora si effettui un taglio a tuffo. Durante l'esecuzione di un taglio a tuffo, il coltello divisore può rappresentare un ostacolo e dare origine ad un contraccolpo. Una volta terminato il taglio a tuffo, riposizione il coltello divisore.
Il coltello divisore risulta posizionato correttamente quando si trova a fatto con il pezzo da lavorare. Nel caso di tagli brevi, il coltello divisore non consente di evitare i contraccolpi.
Non utilizzato la sega se il coltello divisore è piegato. É sufficiente che il coltello sfreghi leggermente contro il paralama inferiore per ostacolarne la discesa.

DESCRIZIONE

1. Pulsante di bloccaggio dell'albero
2. Vite della lama
3. Chiave di servizio
4. disco esterno della lama
5. Paralama inferiore
6. Leva del paralama inferiore
7. Paralama superiore
8. Lama
9. disco interno della lama
10. Foro per la fuoriuscita della polvere
11. Coltello divisore
12. Pulsante di bloccaggio della profondità di taglio
13. Base
14. Profondà di taglio
15. Scala di profondità
16. Pulsante di regolazione dell'inclinazione
17. Scala di inclinazione
    18.Grilletto
18. Pulsante di sicurezza

Italiano

DESCRIZIONE

1. Tacca di guida
2. Staffa di regolazione della profundità di taglio
3. Spia luminosa di presenza tensione
4. Interruttore della guida laser
5. Guida laser
6. Interruttore della spia luminosa
7. Spia luminosa

CARATTERISTICHE DEL PRODOTTO

	EWS-1266	EWS-1366
Alimentazione	230V	110V/230V
Potenza assorbita	1.250 W	1.250 W/1.350 W
Velocità a vuoto	4.500 giri/min.	4.500 giri/min.
Alesaggio	16 mm	16 mm
Diametro della lama	190 mm	190 mm
Capacità di taglio
a 0°	66 mm	66 mm
a 45°	38 mm	38 mm
Scala di inclinazione	0 - 45°	0 - 45°
Lunghezza del cavo
d'alimentazione	4 m	3 m/4 m

NORMEDI SICUREZZA

L'impedenza massima consentita dal sistema è pari a:

• Zmax = 0,245 x Zref per il modello EWS-1266
• Zmax = 0,252 x Zref per i modelli EWS-1366 In caso di dubbio, rivolgersi al proprio fornitore dielettricità e verificare che l'im impedenza delle preseAC utilizzate non superi i valori sopra indicati.

ACCESSORI STANDARD

Lama, guida parallela, chiave di servizio.

APPLICAZIONI

Taglio del legno.

ESPOZIONE AL RUMORE

Il rumore (o livello di pressione acustica) sul luogo di lavoro più superegli 85 dB. In quello caso, l'utente deve prendere le adequate misure di isolamento acustico e di protezione dell'duditio.

MONTAGGIO

PRIMA DI INSTALLARE O SOSTITUIRE LA LAMA, STACCARE SEMPRE IL CAVO D'ALIMENTAZIONE. VERIFICARE CHE I DENTI DELLA LAMA SIANO RIVOLTI VERSO L'ALTO, NELLA PARTE ANTERiore DELL'APPARECCHIO.

INSTALLAZIONE ED ESTRAZIONE DELLA LAMA (FIGURE 2,3,4 E5)

INSTALLAZIONE

1. Premere el pulsante di blocaggio dell'albero (1) e ruotare la vite della lama (2) mediante la chiave di servizio (3) sino al blocaggio dell'albero. (Fig. 2)
2. Allentare la vite della lama rotando la chiave verso sinistra e premendo contemporaneamente il pulsante di bloccaggio dell'albero. (Fig. 2)
3. Togliere il bullone della vita esagonale e il disco esterno della lama (4). (Fig. 2)
4. Sollevare completeness il paralama inferiore (5) mediante I'apposita leva posta sotto il paralama superiore (7). (Fig.3)
5. Installare la lama (8) contro il disco interno della lama (9) posto sull'albero di trasmissione. Quindi installare il disco esterno della lama e la vite della lama. (Fig. 3 e 4)
6. Premere nuovamente il pulsante di bloccaggio dell'albero e serrare la vite della lama ruotando la chiave verso destra tenendo premuto il pulsante. (Fig.5)
7. Dopo aver serrato la vite, rilasciare il pulsante di bloccaggio dell'albero.

ESTRAZIONE

1. Premere il pulsante di bloccaggio dell'albero e rotatore la vite della lama mediante la chiave di servizio fino al bloccaggio dell'albero.
2. Allentare la vite della lama ruotando la chiave verso sinistra tenendo premuto contemporaneamente il pulsante di bloccaggio dell'albero.
3. Togliere la vite della lama ed il disco esterno della lama.
4. Sollevare completeness il paralama inferiore,除去 il paralama superiore, ed estrarre la lama.

REGOLAZIONE DEL COLTELLO DIVISORE (FIG. 6)

AVVERTENZA!

Non utilizzare lame di sega il cui corpo sua più spesso o la cui dentatura sa più piccola rispetto allo spessore del coltello divisore.

Italiano

REGOLAZIONE DEL COLTELLO DIVISORE (FIG. 6)

1. Accertarsi che il coltello divisore sia collocato in modo tale che (Fig. 6):

A. la distanza tra il coltello divisore (11) e la dentatura della lama siano inferiori a 5 mm.
B. la dentatura non superi di più di 5 mm il bordo inferiore del coltello divisore.

1. Utilizzare sempre il coltello divisore, ad eccezione del caso in cui si effettui un taglio in profundità al centro del pezzo da lavorare.

REGOLAZIONE DELLA PROFONDITA DI TAGLIO (FIG. 7A, 7B, 8, 9)

1. Per regolare la profondità di taglio, allentare il pulsante di bloccaggio della profondità di taglio (12). (Fig. 7A)
2. Utilizzato la staffa di regolazione della profundità di taglio (21),fare scorrere la base (13) alla profundità desiderata e richiudere con forza il pulsante.(Fig. 7B)
3. Per determinare la profundità di taglio (14) si può utilizzare la Scala di profundità (15) o misurare quanto la lama fuoriesce alla base. (Fig. 8 e 9)

REGOLAZIONE DELL'ANGOLODI TAGLIO (FIG. 10A, 10B)

1. L'angolo di taglio più essere regolato su una qualiasi posizione da 0^ a 45^ . (Fig. 10A)
2. Allentare il pulsante di regolazione dell'inclinazione (16), posto nella parte anteriore dell'appareccchio e, mediana la scala d'inclinazione (17), posizionare la base all'angolazione desiderata. (Fig. 10B)
3. Dopo aver regolato l'angolazione, richiudere il pulsante di regolazione dell'inclinazione.

GRILLETTO (FIG. 11)

Per avviare o arrestare l'apparecchio, premere o rilasciare il grilletto (18). Onde evitare avvii involontari dell'apparecchio, il grilletto funziona solo quando il pulsante di sicurezza (19) è premuto. Il pulsante di sicurezza più essere premuto con il pollice, in quello modo è possibile premere il grilletto con le altre dita. Dopo aver premuto il grilletto, non è necessario tenere premuto il pulsante di sicurezza.

UTILIZZAIONE (FIG. 12)

PERICOLO!

QUANDO L'APPARECCHIO E IN FUNZIONE, TENERE SEMPRE LE MANI LONTANO DALLA ZONA DI TAGLIO. TENERE IL CAVO D'ALIMENTAZIONE LONTANO DALLA ZONA DI TAGLIO E COLLOCARLO IN MODOTALE CHE, DURANTE LE OPERAZIONI DI TAGLIO, NON RIMANGA IMPIGLIATO NEL PEZZO DA LAVORARE.

Per ottener un taglio uniforme, durante le fasi di taglio premere e spingere la sega in modo fermo e regolare (NON PREMERE CON FORZA). Adottare una velocità di taglio conforme al pezzo da lavorare. (Se il pezzo da lavorare è duro, tagliare lentamente). Verificare frequentlymente la lama e, nel caso sua smussata, sostitui rla o affilarla onde evitare che il motore si surriscaldi.

TAGLIARE (FIG. 13 A, B)

Quando si taglia con la lama verticale,utilizzare il punto "A" della taccà di guida sulla base (20) e seguire con la sega la linea di guida tracciata con la matita. Quando si effettua un taglio a 45^ ,utilizzare il punto "B".La taccà di guida indica all'incirca la linea di taglio.Per determinare la linea di guida reale, effettuare un taglio di prova in un pezzo di legno scarto.

ATTENZIONE!

Quando si utilizes una guida parallela,fare attenzione che tocchi solo leggermente il bordo del pezzo da tagliare. Non premere con forza.

UTILIZZO DELLA GUIDA LASER (SOLO MODELLO EWS-1366) (FIG. 14)

AVVERTENZA

Non guardare mai direttamente il raggio laser e non mettere mai in funzione il laser quando non si utilizza la sega. La mancata osservanza di esta norma potrebbe comportare gravi lesionsi fisiche. La guidha laser viene fornita montata ed allineata in fabbrica.

Note: Fare una prova su un pezzo di scarto per verificare l'allineamento del laser. All'occurrezza, regolare il laser.

• Tracciare in modo ben visible la linea di guida sul pezzo da lavorare.
  Regolare la profundità e l'angolo di taglio in funzione del taglio che si desidera effettuare.
  Accendere la guida laser.

Italiano

UTILIZZO DELLA GUIDA LASER (SOLO MODELLO EWS-1366) (FIG. 14)

Note: Non fare penetrare la lama nel pezzo da lavorare sino a quando la sega non avrà raggiunto la velocità massima.

• Fare penetrare lentamente la lama nel pezzo da lavorare.
  Note: Assicurarsi che la guida laser segua correttamente la linea di guida tracciata sul pezzo da lavorare, in modo tale da ottenere un taglio precioso.
  Al terminel del taglio, attendere che la lama cessi completeness di girare prima di spegnere la guida laser.

SPIE LUMINOSE (SOLO MODELLO EWS-1366) (FIG. 15)

Questa sega è dotata di due spiè luminose (26), che illuminano il pezzo da lavorare nelle zone buie ed aiutano a seguire la linea di taglio.

REGOLAZIONE DELLA GUIDA LASER (FIG. 16)

Per regolare l'angolo del laser, atteneri alle seguenti.
istruzioni:

• Ruotare la vite verso destra per orientare verso destra il raggio laser.
• Ruotare la vite versuso sinistra per orientare versuso sinistra il raggio laser.

Per regolare la posizione del laser, atteneri alle seguenti istruzioni:

• Ruotare l'altra vite versus sinistra per fare passare il raggio a destra.
• Ruotare l'altra vite versuso destra per fare passare il raggio a sinistra.

MANUTENZIONE

Dopo agli utilizzazione, verificare sempre lo stato dell'apparecchio.

Si consiglia di portare l'apparechio almeno una volta all'anno presso un Centro di Assistenza Autorizzato Ryobi per una completenesslubrificazione e pulitura.

NON EFFETTUARE ALCUN TIPO DI REGOLAZIONE
QUANDO L'APPARECCHIO è IN FUNZIONE.

STACARE SEMPRE IL CAVO D'ALIMENTAZIONE PRIMA DI PROCEDURE AL CAMBIO DEGLI ACCESSORI, DEI PEZZI USURATI (LAMA, TUBO, CARTA DI VETRO, ECC.) O PRIMAI DI LUBRIFICARE O MANEGGIARE L'APPARECCHIO.

ACCERTARSICHELE IMPUGNATURE SIANO ACCURATAMENTE PULITE (CHE NON VI SIA OLIO O GRASSO).

AVVERTENZA!

Per magiore sicurezza ed affidabilità, effettuare tutte le riparazioni presso un Centro di Assistance Autorizzato Ryobi.

GARANZIA

Questo prodotto Ryobi è garantito contro tutti i difetti di fabbricazione e pezioni difettosi per una durata di ventiquattro (24) messi, a partire alla data indicana sull'originale della fattura compilata dal rivenditore e consecnata alla utente finale.

Il deterioramento provocato dall'usura normale, da un utilizzato o una manutenzione non conformi o non autorizzati, o da un sovraccarico, è escluso dalla presente garanzia. La garanzia è esclusaanche per gli accessori come batterie, lampadine, lame, punte, borse, ecc.

In caso di malfunzionamento nel corso del periodo di garanzia, riportare il prodotto NON SMONTATO corredato della prova d'acquisto al fornitore o al più vicino Centro di Assistance Autorizzato Ryobi.

I diritti legali relativi ai prodotti difettosi non sono rimessi in causa alla presente garanzia.

SPIA LUMINOSA DI PRESENZA TENSIONE

Questo appearecchio è dotato di una spia luminosa di presenza tensione (22), che si illumina quando l'apparecchio è collegato all'alimentazione elettrica. Questa spia attira l'attenzione dell'utilizzatore sul fatto che l'apparecchio è molto tensione è che si mette in funzione non appena ne viene premuto l'interruttore.

TUTELA DELL'AMBIENTE

Si raccomanda di riciclare le materie prime anziché gettarle come rifiuti. A garanzia della tutela dell'ambiente, si raccomanda di effettuare la raccolta differenziata dei rifiuti e di depositare l'apparecchio usato, gli accessori e l'imballaggio in apposti contentitori o di portarli presso un centro autorizzato al loro riciclaggio. Per Ryobi la tutela dell'ambiente è una problematica di estrema importanza.

Portugues

INSTRUÇÉS GERAIS DE SEGURANÇA

ADVERTÉNCIA

GARANZIA - CONDIZIONI

Questo prodotto Ryobi è garantito contro tutti i difetti di fabbricazione e pezzi difettosi per una durata di ventiquatto (24) mesi, a partire alla data indica sull'originale della fattura compilata dal rivenditore e segnata alla'ultente finale.

Il deterioramento provocato dall'usura normale, da un utilizzo o una manutenzione non conformi o non autorizzati, o da un sovraccarico, è escluso alla presente garanzia. La garanzia è esclusa anch per gli accessori come batterie, lampadine, lame, punte, borse, ecc.

In caso di malfunzionamento nel corso del periodo di garanzia, riportare il prodotto NON SMONTATO correlato della prova d'acquisto al fornitore o al più vicino Centro di Assistenza Autorizzato Ryobi.

I diriti aligi relativi ai prodotti difettosi non sono rimessi in causa alla presente garanzia.

GARANTIA - CONDIÇÉS

DICHIARAZIONE DI CONFORMITA

Dichiariamo, assumendo la piena responsabilità di tale dichiarazione, che il prodotto è conforme alle seguenti normative e ai relativi documenti.

EN60745-1, EN60745-2-5, EN55014, EN61000-3-2, EN61000-3-11, 98/37/EC, 89/336/EEC

Directive comunitare aplicabile
