Type d'appareil	Scie circulaire électrique
Alimentation	Électrique filaire
Puissance	Non précisé
Vitesse à vide	Non précisé
Diamètre de la lame	Non précisé
Profondeur de coupe maximale	Non précisé
Angle de coupe	0° à 45° (général)
Poids	Non précisé
Type de lame	Lame circulaire standard
Protection de sécurité	Capot de protection
Utilisation recommandée	Découpe de bois et matériaux similaires
Accessoires inclus	Non précisé
Normes de sécurité	Conforme CE
Manuel d'utilisation	Multilingue
Marque	Non précisé

FOIRE AUX QUESTIONS - EWS1266 RYOBI

Comment démarrer le RYOBI EWS1266 ?

Pour démarrer le RYOBI EWS1266, assurez-vous que l'appareil est correctement branché, puis appuyez sur le bouton d'alimentation situé sur le panneau de commande.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que l'appareil est bien branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, vérifiez le fusible ou le disjoncteur.

Comment nettoyer le filtre du RYOBI EWS1266 ?

Pour nettoyer le filtre, retirez-le de l'appareil, rincez-le à l'eau claire et laissez-le sécher complètement avant de le remettre en place.

Quelle est la capacité de stockage du RYOBI EWS1266 ?

Le RYOBI EWS1266 a une capacité de stockage de 12 litres pour les déchets.

Comment régler la puissance d'aspiration ?

La puissance d'aspiration peut être réglée à l'aide du bouton de contrôle de puissance situé sur le panneau de commande de l'appareil.

Que faire si l'aspiration est faible ?

Vérifiez si le filtre est obstrué ou si le réservoir est plein. Nettoyez ou videz le filtre et le réservoir si nécessaire.

Est-il possible de remplacer le filtre ?

Oui, le filtre du RYOBI EWS1266 peut être remplacé. Assurez-vous d'acheter le modèle de filtre compatible recommandé par le fabricant.

L'appareil fait un bruit anormal, que faire ?

Si l'appareil émet un bruit anormal, éteignez-le immédiatement et vérifiez qu'il n'y a pas d'obstruction dans le conduit d'aspiration ou de débris coincés dans les composants.

Quelle est la garantie du produit ?

Le RYOBI EWS1266 est généralement couvert par une garantie de 2 ans. Veuillez consulter votre manuel d'utilisateur pour les détails spécifiques.

Où trouver des pièces de rechange ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés RYOBI ou sur le site officiel de RYOBI.

MODE D'EMPLOI EWS1266 RYOBI

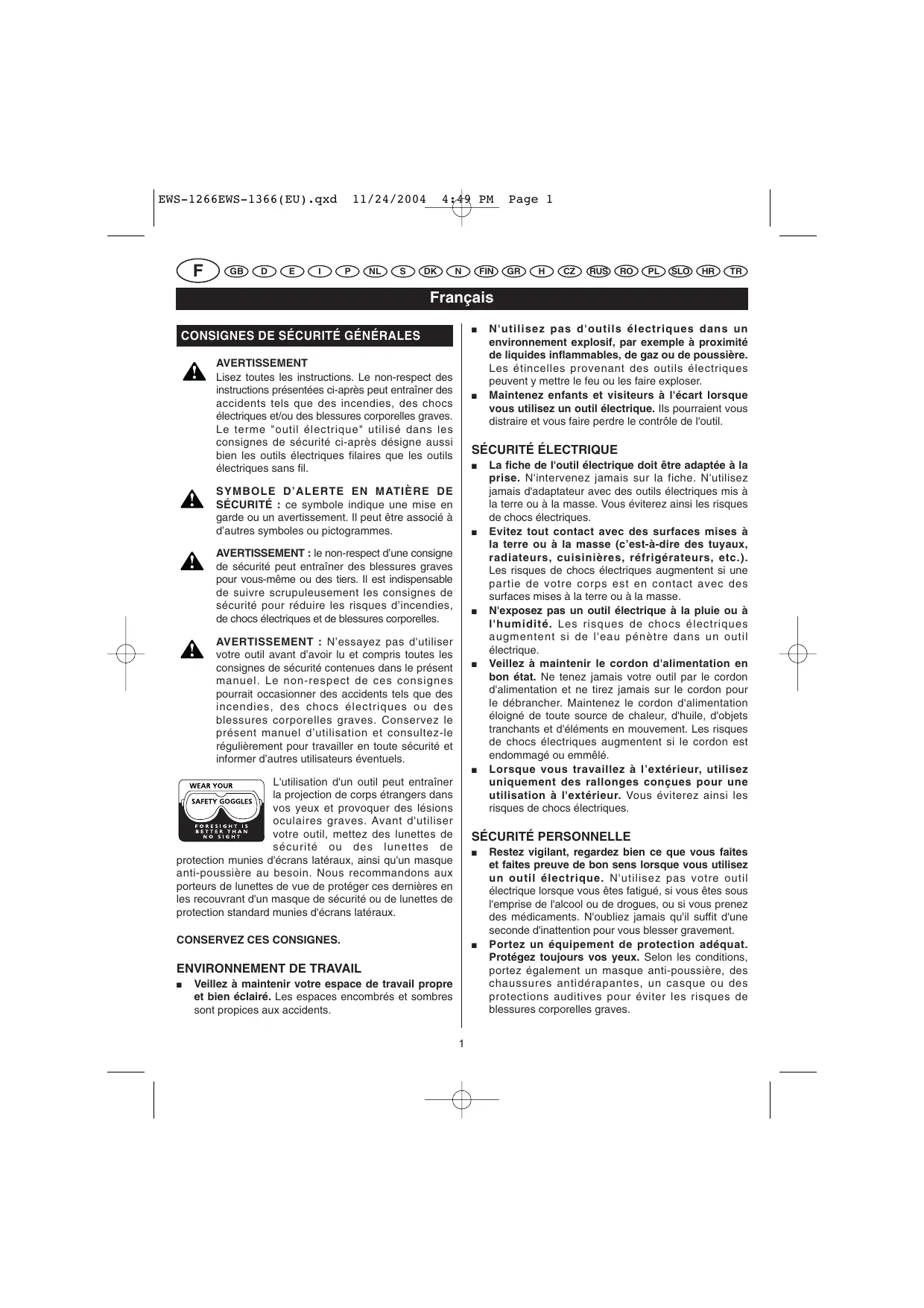

Lisez toutes les instructions. Le non-respect des instructions présentées ci-après peut entraîner des accidents tels que des incendies, des chocs électriques et/ou des blessures corporelles graves. Le terme "outil électrique" utilisé dans les consignes de sécurité ci-après désigne aussi bien les outils électriques filaires que les outils électriques sans fil.

SYMBOLE D'ALERTE EN MATIÈRE DE SÉCURITE : ce symbole indique une mise en garde ou un avertissement. Il peut être associé à d'autres symboles ou pictogrammes.

AVERTISSEMENT: le non-respect d'une consigne de sécurité peut entraîner des blessures graves pour vous-même ou des tiers. Il est indispensable de suivre scrupuleusement les consignes de sécurité pour réduire les risques d'incendies, de chocs électriques et de blessures corporelles.

AVERTISSEMENT: N'essayez pas d'utiliser votre outil avant d'avoir lu et compris toutes les consignes de sécurité contenues dans le présent manuel. Le non-respect de ces consignes pourrait occasionner des accidents tels que des incendies, des chocs électriques ou des blessures corporelles graves. Conservez le manuel d'utilisation et consultez-le régulièrement pour travailler en toute sécurité et informer d'autres utilisateurs éventuels.

L'utilisation d'un outil peut entraîner la projection de corps étrangers dans vos yeux et provoquer des lésions oculaires graves. Avant d'utiliser votre outil, mettez des lunettes de sécurité ou des lunettes de

protection munies d'écrans latériaux, ainsi qu'un masque anti-poussière au besoin. Nous recommandons aux porteurs de lunettes de vue de protéger ces dernières en les recouvrant d'un masque de sécurité ou de lunettes de protection standard munies d'écrans latériaux.

Environnement de travail

Veillez à maintenir votre espace de travail propre et bien éclairé. Les espaces encombrés et sombres sont propices aux accidents.

N'utilisez pas d'outils électriques dans un environnement explosif, par exemple à proximité de liquides inflammables, de gaz ou de poussière. Les étincelles provenant des outils électri.iques peuvent ymettre le feu ou les faire exploser. - Maintenez enfants et visiteurs à l'écart lorsqu'ellesyou utilisez un outil électrique. Ils pourraient sousdistraire et vous faire perdre le contrôle de l'outil.

Sécurité électrique

La fiche de l'outil électrique doit être adaptée à la prise. N'intervenez jamais sur la fiche. N'utilisez jamais d'adaptateur avec des outils électriques mis à la terre ou à la masse. Vous évitez ainsi les risques de chocs électriques. Évitez tout contact avec des surfaces mises à la terre ou à la masse (c'est-à-dire des tuyaux, radiateurs, cuisinières, réfrigérateurs, etc.). Les risques de chocs électriques augmentent si une partie de votre corps est en contact avec des surfaces mises à la terre ou à la masse. N'exposez pas un outil électrique à la pluie ou à l'humidité. Les risques de chocs électriques augmentent si de l'eau pénètre dans un outil électrique. Veillez à maintenir le cordon d'alimentation en bon état. Ne tenez jamais votre outil par le cordon d'alimentation et ne tirez jamais sur le cordon pour le débrancher. Maintenez le cordon d'alimentation éloigné de toute source de chaleur, d'huile, d'objets tranchants et d'éléments en mouvement. Les risques de chocs électriques augmentent si le cordon est endommagé ou emmêlé. Lorsque vous travaillez à l'extérieur, utilisez uniquement des rallonges conçues pour une utilisation à l'extérieur. Vous éviterez ainsi les risques de chocs électriques.

Sécurité personnelle

Restez vigilant, regardez bien ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil électrique. N'utilisez pas votre outil électrique lorsque vous êtes fatigué, si vous êtes sous l'emprise de l'alcool ou de drogues, ou si vous prenez des médicaments. N'oubliez jamais qu'il suffit d'une seconde d'inattention pour vous blesser gravement. - Portez un équipement de protection ajusté. Protegez toujours vos yeux. Selon les conditions, portez également un masque anti-poussière, des chaussures antidérapantes, un casque ou des protections auditives pour éviter les risques de blessures corporelles graves.

Consignes de sécurité générales

• Evitez tout démarrage involontaire. Assurez-vous que l'interrupteur est sur "arrêt" avant de brancher votre outil. Pour éviter les risques d'accidents, ne déplacez pas votre outil en ayant le doigt sur la gachette ou ne le branchez pas si l'interrupteur est sur "marche". Retirez les clés de serrage avant de mettre votre outil en marche. Une clé de serrage restée attachée à un élément mobile de l'outil peut provoquer des blessures corporelles graves.
• Prenez bien appui sur vos jambes et ne tendez pas le bras trop loin. Une position de travail stable permet de maîtriser le contrôle de son outil en cas d'événement fortuit.
• Portez des vêtements ajustés. Ne portez pas de vêtements amples ou de bijoux. Veillez à maintenir vos cheveux, vos vêtements et vos mains éloignés des pièces mobiles. Les vêtements amples, les bijoux et les cheveux longs peuvent se prendre dans les éléments en mouvement. Si votre outil est livré avec un système d'aspiration de la poussière, veillez à ce que celui-ci soit correctement installé et utilisé. Vous éviterez ainsi les risques de blessures liés à l'inhalation de poussière nocive.

Utilisation et entretien des OUTILS filaires

• Ne forcez pas l'outil. Utilisez l'outil adapté au travail que vous voulez effectuer. Votre outil électrique sera plus efficace et plus sûr si vous l'utilisez au régime pour lequel il a été créé. N'utilisez pas un outil électrique si l'interrupteur ne permet pas de le mettre en marche et de l'arrêter. Un outil qui ne peut pas être allumé et éteint correctement est dangereux et doit impérativement être réparé. Débranchez votre outil avant de procéder à des réglages, de changer des accessoires ou de le ranger. Vous réduirez ainsi les risques de démarrage involontaire de l'outil.
• Les outils doivent être rangés hors de portée des enfants. Ne laissez pas des personnes ne connaissant pas l'outil ou n'ayant pas pris connaissance des présentes consignes de sécurité utiliser l'outil. Les outils sont dangereux entre les mains de personnes inexpérimentées.

Entretenez vos outils avec soin. Contrôlez l'alignement des pièces mobiles. Vérifiez qu'aucune pièce n'est cassée. Contrôlez le montage et tout autre élément pouvant affecter le fonctionnement de l'outil. Si des pièces sont endommagées, faites réparer votre outil avant de l'utiliser. De nombreux accidents sont dus au mauvais entretien des outils. Veillez à maintenir vos outils propres et aiguisés. Si la lame de votre outil de coupe est bien aiguisée et propre, elle risquera moins de bloquer et vous pourrez mieux contrôler votre outil. Respectez les présentes consignes de sécurité lorsque vous utilisez votre outil, les accessoires, les embouts, etc. en tenant compte des spécificités de la recherche, de la recherche de travail et du travail à effectuer. Pour éviter les situations dangereuses, n'utilisez votre outil électrique que pour les travaux pour lesquels il a été créé.

Réparations

• Les réparations doivent être effectuées par un technicien qualifié et avec des pièces de rechange d'origine uniquement. Vous pourrez ainsi utiliser cet outil électrique en toute sécurité.
• Vérifiez que l'outil ne compte aucune pièce endommagée. Avant de continuer à utiliser votre outil, vérifiez qu'une pièce ou un accessoire endommagé peut continuer à fonctionner ou à remplir sa fonction. Vérifiez l'alignement et le bon fonctionnement des pièces mobiles. Vérifiez qu'aucune pièce n'est cassée. Contrôlez le montage et tout autre élément pouvant affecter le fonctionnement de l'outil. Toute pièce endommagée doit être réparée ou remplacée par un Centre Service Agréé Ryobi sauf indication contraire spécifiée dans le présent manuel d'utilisation. Faites remplacer tout interrupteur défectueux dans un Centre Service Agréé Ryobi. N'utilisez pas l'appareil si l'interrupteur ne permet pas de le mettre en marche et de l'arrêter.

Consignes de securite specifiques aux SCIES circulaires

N'utilisez jamais de disque abrasif.

Assurez-vous que le couteau diviseur est ajusté de telle sorte que la distance entre le couteau diviseur et la denture de la lame soit inférieure à 5 mm, et que la denture ne dépasse pas de plus de 5 mm le bord inférieur du couteau diviseur.

Consignes de securite specifiques aux SCIES circulaires

Consignes de sécurité importantes pour tous les types de scie

DANGER:

• Maintenez vos mains éloignées de la zone de coupe et de la lame. La main qui ne tient pas la poignée principale de l'outil doit tenir la poignée auxiliaire ou bien être posée sur le carter moteur. Ainsi, vos mains ne risqueront pas de se couvrir dans la zone de coupe, sur la trajectoire de la lame. Ne passez pas vos mains sous la pièce à usiner : à cet endroit, le protège-lame ne peut pas vous protéger car il ne recouvre pas la lame.
• Réglez la profondeur de coupe en fonction de l'épaisseur de la pièce à usiner. Les dents de la lame ne doivent pas dépasser entièrement sous la pièce à usiner lors de la coupe. Ne tenez JAMAIS la pièce à usiner avec votre main ou entre vos jambes. Fixez-la sur un support stable. Il est primordial de fixer correctement la pièce à usiner pour éviter tout risque de blessures et de ne pas plier la lame afin de ne pas perdre le contrôle de l'outil.
• Ne tenez l'outil que par les parties isolées et antidérapantes lorsque vous travaillez sur une surface pouvant chevaucher des fils électriques ou lorsque le travail requis est susceptible de placer le cordon d'alimentation sur la trajectoire de l'outil. Un contact avec des fils sous tension pourrait transmettre le courant dans les parties en métal et provoquer un choc électrique. Utilisez toujours un guide de coupe parallèle ou un tasseau droit lorsqu'elles effectuez une coupe parallèle. La précision de coupe sera améliorée et vous évitez les risques de plier la lame. Utilisez toujours des lames dont la taille et la forme sont adaptées à l'alésage de l'arbre. Des lames non adaptées à l'arbre sur lequel elles doivent être montées ne tourneront pas correctement et peuvent vous faire perdre le contrôle de l'outil. N'utilisez jamais de vis ni de flasques de lame défectueux ou inadaptés. Les flasques et vis de lame ont été conçus spécialement pour votre modèle de scie, pour une sécurité et une performance optimales.

Consignes de sécurité supplémentaires pour tous les types de scie

Causes des rebonds et prévention

Le rebond est une réaction soudaine qui a lieu lorsque

la lame se pince, se tord ou si elle est mal alignée : la scie se désengage soudainement de la pièce à usiner et recue violemment en direction de l'utilisateur.

Lorsque la lame se pince dans le bois, la lame cale et le moteur, qui continue à tourner, projette la scie dans le sens opposé au sens de rotation de la lame, c'est-à-dire vers l'utilisateur. Si la lame se tord ou est mal alignée, les dents situées à l'arrière de la lame risquent de s'enfoncer dans la surface du bois, ce qui fera sortir brusquement la lame de la pièce à usiner en direction de l'utilisateur.

Le rebond est donc le résultat d'une mauvaise utilisation de l'outil et/ou de procédures ou de conditions de coupe incorrectes. Il peut être évité en veillant à respecter quelques précautions.

• Maintenez fermement la scie avec vos deux mains et positionnez vos bras de façon à ce qu'ils puissent contrôler un éventuel rebond. Positionnez-vous d'un côté de la scie lorsque vous travaillez, mais ne vous placez jamais dans l'alignement de la lame. Le rebond projette soudainement la scie vers l'arrière, mais ce mouvement peut être contrôlé si l'utilisateur s'y attend et s'y prépare. Si la lame se coince, ou si vous devez interrompre la coupe pour une raison quelconque, relâchez la gâchette et maintenez la scie dans la pièce à usiner jusqu'à ce que la lame s'arrête complètement de tourner. Ne tentez jamais de retirer la scie de la pièce à usiner ou de tirer la scie vers l'arrière tant que la lame est en rotation : cela risquerait d'entraîner un rebond. Si la lame se coince, cherchez-en la cause et prenez les mesures nécessaires pour que cela ne se reproduise plus. Avant de faire redémarrer la scie pour reprendre une coupe, alignez correctement la lame avec le trait de scie et vérifiez que les dents ne touchent pas la pièce à usiner. Si la lame est coincée dans la pièce à usiner, un rebond risque de se produire lors de la mise en marche de la scie. Veillez à soutenir les longues pièces à usiner afin d'éviter que la lame se coince et limiter ainsi les risques de rebonds. Les longues pièces à usiner ont tendance à ployer sous leur propre poids. Vous pouvez placer des supports des deux côtés de la pièce à usiner, près de la ligne de coupe et au niveau de l'extrémité de la pièce. N'utilisez pas de lames émoussées ou endommagées. Des lames non aiguisées ou mal montées produisent un trait de scie fin entraînant une friction excessive de la lame et donc de plus grands risques de torsion et de rebond.

Consignes de securite specifiques aux SCIES circulaires

Avant de commencer une coupe, vérifie que les boutons de réglage de la profondeur et de l'inclinaison sont correctement bloqués. Si les réglages de la position de la lame se modifient en cours de coupe, la lame risque de se coincer et un rebond peut se produire. Soyez particulièrement prudent lorsque vous effectuez des coupes en plongée dans des murs ou autres surfaces aveugles. La lame pourrait heurter des éléments cachés, ce qui entraînerait un rebond.

Consignes de sécurité concernant le protège-lame

Avant chaque utilisation, vérifie que le protège-lame inférieur recouvre correctement la lame. N'utilise pas votre scie si le protège-lame inférieur ne peut pas être actionné librement et s'il ne se rabat pas instantanément sur la lame. Ne fixez ou n'attachez jamais le protège-lame inférieur en position ouverte. Si la scie tombait de façon accidentelle, le protège-lame inférieur pourrait se plier. Relevez le protège-lame inférieur à l'aide de la manette et assurez-vous qu'il peut être manipulé sans difficulté et qu'il ne touche ni la lame ni aucune autre pièce quels que soient l'angle et la profondeur de coupe choisis. Assurez-vous que le ressort du protège-lame inférieur est en bon état et fonctionne correctement. Si le protège-lame ou le ressort ne fonctionnent pas correctement, faites-les réparer ou remplacer avant d'utiliser votre scie. Le mouvement du protège-lame inférieur peut être freiné par des pièces endommagées, un dépôt de résine ou une accumulation de sciures. Le protège-lame ne doit être actionné manuellement que pour les coupes particulières telles que les coupes en plongée ou les coupes doubles. Levez le protège-lame inférieur à l'aide de la manette. Puis, dès que la lame pénètre dans la pièce à usiner, relâchez le protège-lame inférieur. Pour tous les autres types de coupe, le protège-lame inférieur se met en place automatiquement. Vérifiez toujours que le protège-lame inférieur recouvre bien la lame avant de poser votre scie sur un établi ou sur le sol. Si la lame n'est pas correctement recouverte, elle peut tourner par inertie et couper ce qui se trouve sur sa trajectoire. Soyez conscient du fait que la lame continue de tourner pendant un certain temps après l'arrêt du moteur.

Consignes de sécurité concernant le couteau diviseur

Utilisez un couteau diviseur approprié au type de lame utilisé. Le couteau diviseur doit être plus écais que le corps de la lame mais plus fin que la denture de la lame. Utilisez le couteau diviseur suivant les instructions de ce manuel. Si le couteau diviseur n'est pas positionné ou aligné correctement, il ne permettra pas de prévenir efficacement des rebonds. Utilisez toujours le couteau diviseur, sauf lorsque vous effectuez une coupe en plongée. Le couteau diviseur peut constituer un obstacle lors d'une coupe en plongée et est à l'origine d'un rebond. Remettez le couteau diviseur en place une fois la coupe en plongée terminée. Le couteau diviseur est correctement placé lorsqu'il est en contact avec la pièce à usiner. Le couteau diviseur ne permet pas d'éviter les rebonds lors des coupes courtes. N'utilisez pas toute scie si le couteau diviseur est tordu. Il suffit qu'il frotte légèrement contre le protège-lame inférieur pour entraver la descente de ce dernier.

Description

1. Bouton de verrouillage de l'arbre
2. Vis de lame
3. Clé de service
4. Flaque extérieure de lame
5. Protège-lame inférieur
6. Lever du protège-lame inférieur
7. Protège-lame supérieur
8. Lame
9. Flanc interieur de lame
10. Buse à poussière
11. Couteau diviseur
12. Bouton de verrouillage de profondeur de coupe
13. Semelle
14. Profondeur de coupe
15. Échelle de profondeur
16. Bouton de réglage de l'inclinaison
17. Échelle d'inclinaison
18. Gachette
19. Bouton de sécurité
20. Encoche de guidage
21. Patte de réglage de profondeur de coupe
22. Témoin de présence de tension
23. Interrupteur du guide laser
24. Guide laser
25. Interrupteur du voyant lumineux 26. Voyant lumineux

	EWS-1266	EWS-1366
Alimentation	230V	110V/230V
Puisance absorbée	1 250 W	1 250 W/1 350 W
Vitesse à vide	4 500 tours/min	4 500 tours/min
Alésage	16 mm	16 mm
Diamètre de la lame	190 mm	190 mm
Capacité de coupe
à 0°	66 mm	66 mm
à 45°	38 mm	38 mm
Échelle d'inclinaison	0 – 45°	0 – 45°
Longueur du cordon d'alimentation	4 m	3 m/4 m

Consignes de sécurité

L'impédance maximale admissible du système est la suivante :

• Zmax = 0,245 x Zref pour le modèle EWS-1266
• Zmax = 0,252 x Zref pour les modèles EWS-1366

En cas de doute, veuillez vérifier auprès de votre distributeur d'électricité que l'impédance des prises CA que vous utilisez n'excède pas les valeurs indiquées ci-dessus.

Accessions standard

Lame, guide parallèle, clé de service

Application

Coupe du bois.

Exposition au BRUIT

Le bruit (ou niveau de pression acoustique) sur le lieu de travail peut dépasser 85 dB. Dans ce cas, des mesures d'isolation acoustique et de protection de l'ouie doivent être prises par l'utilisateur.

Montage

VEILLEZ À DEBRANCHER L'OUTIL AVANT D'INSTALLER OU DE RETIRER LA LAME DE LA SCIE. VEILLEZ À CE QUE LES DENTS DE LA LAME POINTENT VERS LE HAUT À L'AVANT DE L'OUTIL.

Installation

1. En appuyant sur le bouton de verrouillage de l'arbre (1), tournez la vis de lame (2) à l'aide de la clé de service (3) jusqu'à ce que l'arbre se bloque. (Fig. 2)
2. Desserrez la vis de lame en tournant la clé vers la gauche tout en appuyant sur le bouton de verrouillage de l'arbre. (Fig. 2)
3. Retirez la vis de lame et le flasque extérieur de lame (4). (Fig. 2)
4. Relevez complètement le protège-lame inférieur (5) à l'aide de son levier (6) sous le protège-lame supérieur (7). (Fig. 3)
5. Puis installez la lame (8) contre le flasque intérieur de lame (9) situé sur l'arbre de transmission. Installez ensuite le flasque extérieur de lame et la vis de lame. (Fig. 3 et 4)
6. Appuyez à nouveau sur le bouton de verrouillage de l'arbre, serrez la vis de lame en tournant la clé vers la droite tout en continuant à appuyer sur le bouton. (Fig. 5)
7. Une fois la vis de lame serrée, relâchez le bouton de verrouillage de l'arbre.

Retrait

1. En appuyant sur le bouton de verrouillage de l'arbre, tournez la vis de lame avec la clé de service jusqu'à ce que l'arbre se bloque.
2. Déserrer la vis de lame en tournant la clé vers la gauche tout en continuant à appuyer sur le bouton de verrouillage.
3. Retirez la vis de lame et le flasque extérieur de lame.
4. Relevez complètement le protège-lame inférieur sous le protège-lame supérieur puis retirez la lame.

Avertissement!

N'utilise pas de lames de scie dont le corps est plus étroit et paires ou la denture plus petite que l'épaisseur du couteau diviseur.

1. Assurez-vous que le couteau diviseur est ajusté de telle sorte que (Fig. 6):

A. la distance entre le couteau diviseur (11) et la denture de la lame soit inférieure à 5mm B. la denture ne dépasse pas de plus de 5 mm le bord inférieur du couteau diviseur.

Réglage du couteau diviseur (FIG. 6)

1. Le couteau diviseur doit toujours être utilisé sauf lorsque vous effectuez une coupe en plongée au centre de la pièce à usiner.

Réglage de la profondeur de COUPE (FIG. 7A, b, 8, 9)

1. Pour régler la profondeur de coupe, desserrez le bouton de verrouillage de profondeur de coupe (12). (Fig. 7A)
2. Faites coulisser la semelle (13) à l'aide de la patte de réglage de profondeur de coupe (21) à la profondeur souhaitée et resserrez fermement le bouton. (Fig. 7B)
3. La profondeur de coupe (14) peut être déterminée grâce à l'échelle de profondeur (15) ou en mesurant la distance dont la lame dépasse de la semelle. (Fig. 8 et 9)

Réglage de l'angle de COUPE (FIG. 10A, b)

1. L'angle de coupe peut être réglé sur n'importe quelle position allant de à. (Fig. 10A)
2. Desserrez le bouton de réglage de l'inclinaison (16) sur le devant de l'outil et positionnez la semelle à l'angle souhaité grâce à l'échelle d'inclinaison (17). (Fig. 10B)
3. Après avoir réglé l'angle, veillez à bien resserrer le bouton de réglage de l'inclinaison.

Gachette (FIG. 11)

Pour permettre le démarrage ou l'arrêt de cet outil, appuyez ou relâchez la gachette (18). Pour éviter la mise en marche involontaire de l'outil, la gachette ne fonctionne que lorsque le bouton de sécurité (19) est enfoncé. Le bouton de sécurité peut être enfoncé avec le pouce, ce qui permet d'appuyer sur la gachette avec les autres doigts. Il n'est pas nécessaire de maintenir le bouton de sécurité enfoncé une fois que vous avez appuyé sur la gachette.

Utilisation (FIG. 12)

DANGER! VEILLEZ À GARDER VOS MAINS ÉLOIGNÉES DE LA ZONE DE COUPE LORSQUE L'OUTIL EST EN FONCTIONNEMENT, MAINTENEZ LE CORDON D'ALIMENTATION À L'ECART DE LA

ZONE DE COUPE ET PLACEZ-LE DE TELLE SORTE QU'IL NE SE PRENNE PAS DANS LA PIECE À USINER PENDANT LA COUPE.

Pendant la coupe, appuyez et poussez fermement et régulièrement sur la scie (NE FORCEZ PAS) pour obtenir une coupe uniforme. La vitesse de coupe doit être adaptée en fonction de la pièce. (Coupez lentement si la pièce est dure.) Vérifiez fréquemment la lame et remplacez ou aiguisez-la si elle est émoussée, afin d'éviter une surcharge du moteur.

Pour COUPER (FIG. 13 a, b)

Lorsque vous coupez avec la lame verticale, utilisez le point "A" de l'encocher de guidage de la semelle (20) et suivez avec votre scie la ligne de guidage que vous aurez tracée au crayon. Lorsque vous coupez à, utilisez le point "B". Cette encocher de guidage indique approximativement la ligne de coupe. Effectuez une coupe d'essai dans une chute de bois pour déterminer la véritable ligne de coupe.

Mise en GARDE!

Lorsque vous utilisez un guide parallèle, celui-ci ne doit que légèrement toucher le bord de la pièce. Ne force pas.

Avertissement

Ne regardez jamais directement le rayon laser et ne mettez jamais le laser en marche lorsque vous n'utilisez pas votre scie. Le non-respect de cette consigne peut entraîner des blessures corporelles graves. Le guide laser est livré monté et aligné en usine.

Remarque : faites un essai dans une chute pour vérifier l'alignement du laser. Au besoin, réglez le laser.

Tracez la ligne de guidage de manière bien visible sur la pièce à usiner. - Réglez la profondeur et l'angle de coupe en fonction de la coupe souhaitée. Allumez le guide laser.

Remarque: ne faites pas pénétrer la lame dans la pièce à usiner tant que la scie n'a pas atteint sa vitesse maximale.

Faites pénétrer lentement la lame dans la pièce à usiner.

Utilisation du GUIDE LASER (MODELE EWS-1366 uniquement) (FIG. 14)

Remarque: veillez à ce que le guide laser suive bien la ligne de guidage tracée sur la pièce à usiner de façon à obtenir une coupe précise.

Une fois la coupe terminée, attendez que la lame se soit complètement arrêtée de tourner avant d'éteindre le guide laser.

Voyants lumineux (MODELE EWS-1366) uniquement (FIG. 15)

Votre cié est équipée de deux voyants lumineux (26) qui éclairent la pièce à usiner dans les zones sombres et vous aident à suivre la ligne de coupe.

Réglage du GUIDE LASER (FIG. 16)

Suivez les instructions suivantes pour régler l'angle du laser :

Tournez la vis vers la droite pour orienter le faisceau laser vers la droite. Tournez la vis vers la gauche pour orienter le faisceau laser vers la gauche.

Suivez les instructions suivantes pour régler la position du laser:

Tournez l'autre vis vers la gauche pour faire passer le faisceau à droite. Tournez l'autre vis vers la droite pour faire passer le faisceau à gauche.

Entretien

Après utilisation, assurez-vous que votre outil est en bon état de marche.

Il est recommandé d'apporter votre outil au moins une fois par an dans un Centre Service Agréé Ryobi pour une lubrification et un nettoyage complets.

N'EFFECTUEZ AUCUN RÉGLAGE LORSQUE LE MOTEUR EST EN MARCHE.

VEILLEZ A TOUJOURS DEBRANCHER LE CORDON D'ALIMENTATION AVANT DE CHANGER LES ACCESSOIRES OU LES PIECES D'USURE (LAME, EMBOUT, PAPIER DE VERRE, ETC.), AVANT DE LUBRIFIER OU DE MANIPULER L'OUTIL.

ASSUREZ-VOUS QUE LES POIGNEES SONT PROPRES (NI HUILE, NI GRAISSE).

Avertissement!

Pour plus de sécurité et de fiabilité, toutes les réparations doivent être effectuées par un Centre Service Agréé Ryobi.

Garantie

Ce produit Ryobi est garanti contre les vices de fabrication et les pièces défectueuses pour une durée de vingt-quatre (24) mois, à compter de la date faisant FOI sur l'original de la facture établie par le revendeur à

l'utilisateur final.

Les déteriorations provoquées par l'usure normale, par une utilisation ou un entretien anormal ou non autorisé, ou par une surcharge sont exclues de la présente garantie, de même que les accessoires tels que batteries, ampoules, lames, embouts, sacs, etc.

En cas de mauvais fonctionnement au cours de la période de garantie, veuillez envoyer le produit NON DÉMONTÉ avec la preuve d'achat à votre fournisseur ou au Centre Service Agréé Ryobi le plus proche de chez vous.

Vos droits légaux se rapportant aux produits défectueux ne sont pas remis en cause par la présente garantie.

Témoin de présence tension

Cet outil est équipé d'un témoin de présence tension (22) qui s'allume lorsque l'outil est branché. Ce témoin attire votre attention sur le fait que l'outil est sous tension et qu'il se mettra en marche dès que vous appuierez sur l'interrupteur.

Protection de l'environnement

Recyclez les matières premières au lieu de les jeter. Pour le respect de l'environnement, triez vos déchets et déposez l'outil en usage, les accessoires et l'emballage dans des conteneurs spéciaux ou auprès d'organismes chargés de leur recyclage. Ryobi prend la protection de l'environnement très au sérieux.

Ce produit Ryobi est garanti contre les vices de fabrication et les pièces défectueuses pour une durée de vingt-quatre (24) mois, à compter de la date faisant foi sur l'original de la facture établie par le revendeur à l'utilisateur final.

Les déteriorations provoquées par l'usure normale, par une utilisation ou un entretien anormal ou non autorisé, ou par une surcharge sont exclues de la présente garantie, de même que les accessoires tels que batteries, ampoules, lames, embouts, sacs, etc.

En cas de mauvais fonctionnement au cours de la période de garantie, veuillez envoyer le produit NON DÉMONTÉ avec la preuve d'achat à VOYRE Fournisseur ou au Centre Service Agréé Ryobi le plus proche de chez vous. Vos droits légaux se rapportant aux produits défectueux ne sont pas remis en cause par la présente garantie.

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants.

EN60745-1, EN60745-2-5, EN55014, EN61000-3-2, EN61000-3-11, 98/37/EC, 89/336/EEC
