GEBRUIKSAANWIJZING EWS1266 RYOBI

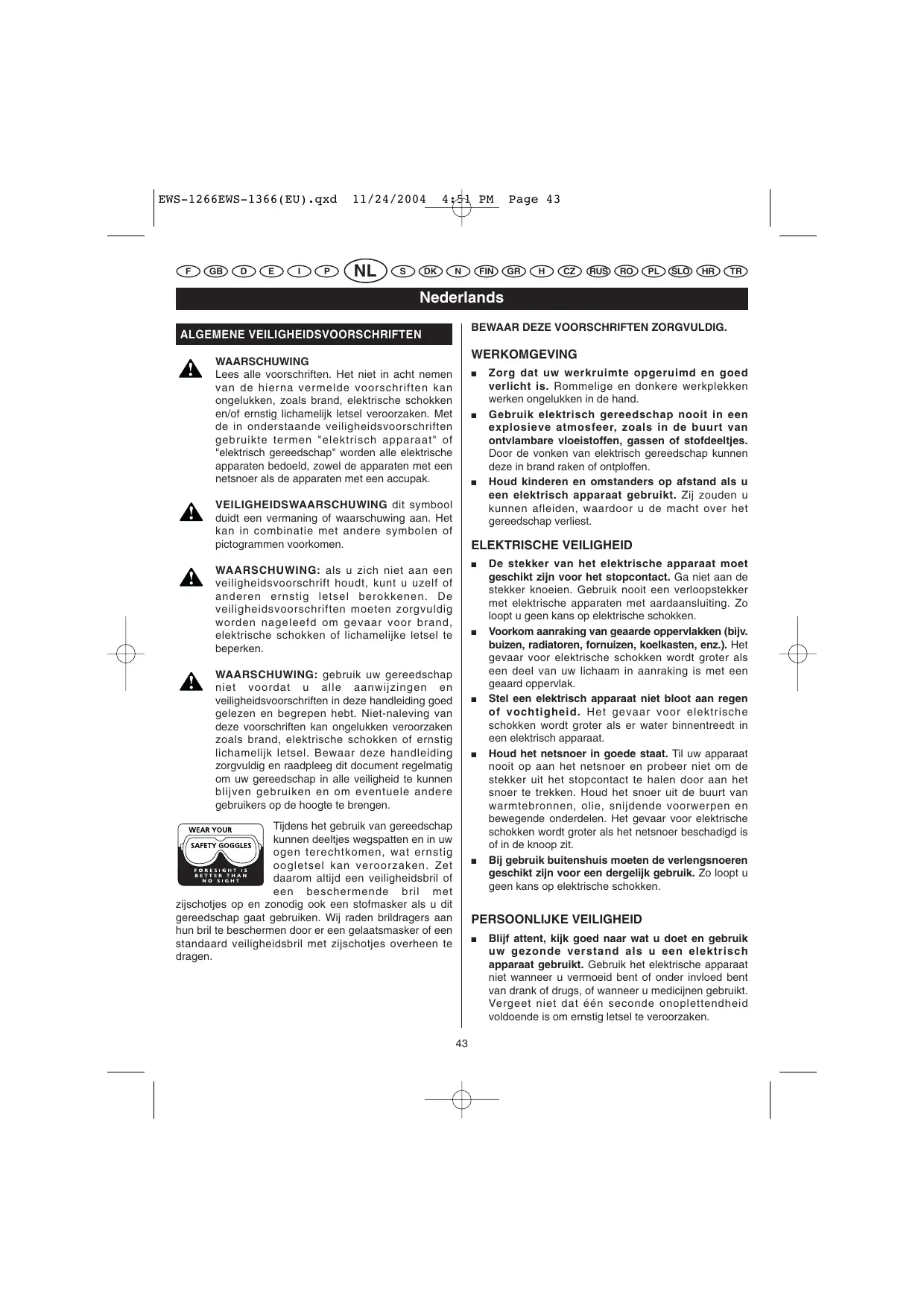

Nederlands BEWAAR DEZE VOORSCHRIFTEN ZORGVULDIG. ALGEMENE VEILIGHEIDSVOORSCHRIFTEN WERKOMGEVING WAARSCHUWING Lees alle voorschriften. Het niet in acht nemen van de hierna vermelde voorschriften kan ongelukken, zoals brand, elektrische schokken en/of ernstig lichamelijk letsel veroorzaken. Met de in onderstaande veiligheidsvoorschriften gebruikte termen "elektrisch apparaat" of "elektrisch gereedschap" worden alle elektrische apparaten bedoeld, zowel de apparaten met een netsnoer als de apparaten met een accupak.

VEILIGHEIDSWAARSCHUWING dit symbool duidt een vermaning of waarschuwing aan. Het kan in combinatie met andere symbolen of pictogrammen voorkomen. Zorg dat uw werkruimte opgeruimd en goed verlicht is. Rommelige en donkere werkplekken werken ongelukken in de hand. Gebruik elektrisch gereedschap nooit in een explosieve atmosfeer, zoals in de buurt van ontvlambare vloeistoffen, gassen of stofdeeltjes. Door de vonken van elektrisch gereedschap kunnen deze in brand raken of ontploffen. Houd kinderen en omstanders op afstand als u een elektrisch apparaat gebruikt. Zij zouden u kunnen afleiden, waardoor u de macht over het gereedschap verliest. ELEKTRISCHE VEILIGHEID

WAARSCHUWING: als u zich niet aan een veiligheidsvoorschrift houdt, kunt u uzelf of anderen ernstig letsel berokkenen. De veiligheidsvoorschriften moeten zorgvuldig worden nageleefd om gevaar voor brand, elektrische schokken of lichamelijke letsel te beperken.

WAARSCHUWING: gebruik uw gereedschap niet voordat u alle aanwijzingen en veiligheidsvoorschriften in deze handleiding goed gelezen en begrepen hebt. Niet-naleving van deze voorschriften kan ongelukken veroorzaken zoals brand, elektrische schokken of ernstig lichamelijk letsel. Bewaar deze handleiding zorgvuldig en raadpleeg dit document regelmatig om uw gereedschap in alle veiligheid te kunnen blijven gebruiken en om eventuele andere gebruikers op de hoogte te brengen.

Tijdens het gebruik van gereedschap kunnen deeltjes wegspatten en in uw ogen terechtkomen, wat ernstig oogletsel kan veroorzaken. Zet daarom altijd een veiligheidsbril of een beschermende bril met zijschotjes op en zonodig ook een stofmasker als u dit gereedschap gaat gebruiken. Wij raden brildragers aan hun bril te beschermen door er een gelaatsmasker of een standaard veiligheidsbril met zijschotjes overheen te dragen.

De stekker van het elektrische apparaat moet geschikt zijn voor het stopcontact. Ga niet aan de stekker knoeien. Gebruik nooit een verloopstekker met elektrische apparaten met aardaansluiting. Zo loopt u geen kans op elektrische schokken. Voorkom aanraking van geaarde oppervlakken (bijv. buizen, radiatoren, fornuizen, koelkasten, enz.). Het gevaar voor elektrische schokken wordt groter als een deel van uw lichaam in aanraking is met een geaard oppervlak. Stel een elektrisch apparaat niet bloot aan regen of vochtigheid. Het gevaar voor elektrische schokken wordt groter als er water binnentreedt in een elektrisch apparaat. Houd het netsnoer in goede staat. Til uw apparaat nooit op aan het netsnoer en probeer niet om de stekker uit het stopcontact te halen door aan het snoer te trekken. Houd het snoer uit de buurt van warmtebronnen, olie, snijdende voorwerpen en bewegende onderdelen. Het gevaar voor elektrische schokken wordt groter als het netsnoer beschadigd is of in de knoop zit. Bij gebruik buitenshuis moeten de verlengsnoeren geschikt zijn voor een dergelijk gebruik. Zo loopt u geen kans op elektrische schokken. PERSOONLIJKE VEILIGHEID

Blijf attent, kijk goed naar wat u doet en gebruik uw gezonde verstand als u een elektrisch apparaat gebruikt. Gebruik het elektrische apparaat niet wanneer u vermoeid bent of onder invloed bent van drank of drugs, of wanneer u medicijnen gebruikt. Vergeet niet dat één seconde onoplettendheid voldoende is om ernstig letsel te veroorzaken. EWS-1266EWS-1366(EU).qxd

Draag de voorgeschreven veiligheidsuitrusting. Bescherm altijd uw ogen. Afhankelijk van de omstandigheden dient u ook een stofmasker, schoenen met antislipzolen, een veiligheidshelm of gehoorbeschermers te dragen om het risico van ernstig lichamelijk letsel te vermijden. Zorg dat het apparaat niet ongewild in werking kan treden. Zorg dat de schakelaar op UIT staat voordat u het apparaat op de stroom aansluit. Verplaats uw apparaat nooit terwijl u uw vinger op de schakelaar hebt of steek de stekker niet in het stopcontact als de schakelaar op AAN staat om ongelukken te voorkomen. Verwijder de stelsleutels voordat u het apparaat in werking zet. Een achtergebleven stelsleutel die aan een bewegend onderdeel vastzit, kan ernstig lichamelijk letsel veroorzaken. Ga altijd stevig op uw benen staan en reik niet te ver weg met uw arm. Door een stabiele werkpositie bent u beter in staat om uw gereedschap in bedwang te houden als er iets onverwachts gebeurt. Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd uw haren, kleding en handen uit de buurt van de bewegende delen. Wijde kleding, sieraden of lange haren kunnen beklemd raken in de bewegende delen. Als uw machine samen met een stofzuigsysteem is geleverd, zorg er dan voor dat dit goed is geïnstalleerd en ook wordt gebruikt. Zo voorkomt u lichamelijk letsel door inademing van schadelijke stofdeeltjes.

Gereedschap moet altijd buiten bereik van kinderen worden opgeborgen. Laat het apparaat niet gebruiken door personen die het apparaat niet kennen of geen kennis hebben genomen van deze veiligheidsvoorschriften. Gereedschap is gevaarlijk in de handen van onervaren personen. Houd uw apparaten in goede staat van werking. Controleer de uitlijning van de bewegende delen. Kijk of er geen onderdelen gebroken zijn. Controleer de montage en alle andere elementen die de goede werking van het gereedschap kunnen beïnvloeden. Als er iets beschadigd is, dient u uw apparaat eerst te laten herstellen voordat u het weer gebruikt. Ongelukken zijn vaak te wijten aan de slechte staat van onderhoud van het gereedschap. Houd uw gereedschap altijd scherp en schoon. Als het mes van uw snijgereedschap goed scherp en schoon is, bestaat er minder kans dat het geblokkeerd raakt en kunt u uw apparaat beter in uw macht houden. Neem deze veiligheidsvoorschriften in acht als u het apparaat, de accessoires, de hulpstukken, enz. gebruikt en houd daarbij rekening met de bijzondere eigenschappen van uw apparaat, de plek waar u werkt en het soort werk dat u doet. Gebruik uw elektrisch apparaat uitsluitend voor de toepassingen waarvoor het bestemd is om gevaarlijke situaties te vermijden. Forceer het apparaat niet. Gebruik een apparaat dat geschikt is voor het werk dat u gaat doen. Uw elektrisch apparaat zal veiliger en zekerder werken als u het gebruikt op het toerental waarvoor het berekend is. Gebruik een elektrisch apparaat niet als u het niet meer met de schakelaar aan en uit kunt zetten. Een apparaat dat niet normaal meer aan- en uitgezet kan worden is gevaarlijk en moet absoluut worden gerepareerd. Trek de stekker van het apparaat uit het stopcontact voordat u instellingen wijzigt, accessoires verwisselt of het apparaat opbergt. Zo verkleint u het risico dat het apparaat ongewild in werking treedt.

Eventuele reparaties moeten door een geschoolde vakman worden uitgevoerd en uitsluitend met gebruik van originele reservedelen. Zo kunt u uw elektrisch apparaat veilig gebruiken. Controleer of geen enkel onderdeel van het apparaat beschadigd is. Controleer, voordat u het apparaat opnieuw gebruikt, of een eventueel beschadigd onderdeel kan blijven werken of zijn functie kan blijven vervullen. Controleer de uitlijning en de goede werking van beweegbare onderdelen. Kijk of er geen onderdelen gebroken zijn. Controleer de montage en alle andere elementen die de goede werking van het gereedschap kunnen beïnvloeden. Beschadigde onderdelen mogen alleen door een erkend Ryobi servicecentrum hersteld of vervangen worden, behalve als in deze gebruikershandleiding iets anders wordt aangegeven. Laat een defecte schakelaar vervangen in een erkend Ryobi servicecentrum. Gebruik het apparaat niet als u het niet meer met de schakelaar aan en uit kunt zetten. EWS-1266EWS-1366(EU).qxd

Nederlands het apparaat doen verliezen. Gebruik nooit schroeven of flenzen afkomstig van defecte of verkeerde zaagbladen. De flenzen en de zaagbladschroeven zijn speciaal bedoeld voor uw type zaagmachine en verschaffen optimale zekerheid en prestaties. Aanvullende veiligheidsvoorschriften voor alle typen zagen SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN VOOR CIRKELZAGEN

Monteer nooit een slijpschijf op dit apparaat. Zorg dat het spouwmes zo is afgesteld dat de afstand tussen het spouwmes en de tanden van het zaagblad kleiner is dan 5 mm en dat de zaagtanden niet meer dan 5 mm onder de onderkant van het spouwmes uitsteken. De oorzaken van terugslagen en het voorkomen ervan Een terugslag is een plotselinge reactie die optreedt wanneer het zaagblad zich vastklemt of verbuigt of als het blad verkeerd is uitgelijnd: de zaagmachine komt plotseling los uit het werkstuk en slaat met geweld terug in de richting van de gebruiker. Wanneer het zaagblad zich in het hout vastklemt, komt het blad plotseling tot stilstand en de motor, die door blijft draaien, werpt de zaagmachine in de tegenovergestelde richting van de draairichting van het zaagblad, dat wil zeggen naar de gebruiker toe. Als het zaagblad verbogen raakt of verkeerd is uitgelijnd, bestaat het gevaar dat de tanden die zich aan de andere kant van het zaagblad bevinden, zich in het houtoppervlak drukken, wat het zaagblad plotseling uit het werkstuk doen springen in de richting van de gebruiker. Belangrijke veiligheidsvoorschriften voor alle typen zagen GEVAAR Houd uw handen uit de buurt van de zaagzone en van het zaagblad. De hand waarmee u niet de hoofdhandgreep vasthoudt moet hulphandgreep vasthouden of op de motorombouw rusten. Op die manier loopt u niet het gevaar dat uw handen in zaagzone in het zaagblad komen. Ga niet met uw handen langs de onderkant van het werkstuk: hier bestaat groot gevaar omdat de beschermkap hier niet het zaagblad bedekt. Stel de zaagdiepte af al naar gelang de dikte van het werkstuk. De tanden van het zaagblad mogen niet helemaal onder het werkstuk uitkomen tijdens het zagen. Houd het werkstuk NOOIT met uw hand of tussen uw benen vast. Maak het werkstuk vast op een stabiele ondergrond. Het is uiterst belangrijk om het werkstuk goed vast te maken om lichamelijk letsel te voorkomen en om het zaagblad niet te verbuigen waardoor u de macht over het apparaat zou kunnen verliezen. Pak het apparaat alleen aan geïsoleerde en slipvrije delen vast als u zaagt in een oppervlak waarin zich eventueel elektrische leidingen bevinden of als bij het uitvoeren van de werkzaamheden het netsnoer in de buurt van het apparaat zou kunnen komen. Door aanraking met onder stroom staande draden kunnen de metalen delen stroom gaan voeren en een elektrische schok veroorzaken. Gebruik altijd een parallelgeleider of een rechte lat bij het schulpen. Zo werkt u veel nauwkeuriger en voorkomt u dat het zaagblad wordt verbogen. Gebruik altijd zaagbladen waarvan de grootte en de vorm geschikt zijn voor de dikte van de as. Zaagbladen die niet geschikt zijn voor de as waarop ze moeten worden gemonteerd zullen niet op de juiste manier ronddraaien en kunnen u de macht over Een terugslag is dus het gevolg van een verkeerd gebruik van het apparaat en/of van onjuiste zaagprocedures of -omstandigheden. Een terugslag kan vermeden worden door een aantal regels in acht te nemen.

Pak de zaagmachine stevig met twee handen vast en houd uw armen zo dat ze een eventuele terugslag kunnen opvangen. Ga altijd aan één kant van het zaagblad staat als u met de zaagmachine werkt, nooit in het verlengde van het zaagblad. Een terugslag werpt de zaagmachine plotseling naar achteren, maar deze beweging kan worden opgevangen als de gebruiker daarop bedacht is en zich daarop voorbereidt. Wanneer de zaag vastloopt of als u het zagen om de één of andere reden wilt onderbreken, laat u de drukschakelaar los en houd u de zaagmachine net zolang in het werkstuk tot het blad geheel tot stilstand is gekomen. Probeer nooit om de zaag uit het werkstuk te halen of de zaag naar achteren te trekken zolang het zaagblad nog draait: dit kan namelijk een terugslag tot gevolg hebben. Als het zaagblad zich vastklemt, moet u de oorzaak daarvan opzoeken en de nodige maatregelen nemen om te voorkomen dat het nog eens gebeurt. EWS-1266EWS-1366(EU).qxd

Voordat u de zaag opnieuw aanzet om door te gaan met zagen, dient u het zaagblad goed uit te lijnen met de zaagsnede en te zorgen de tanden niet in aanraking zijn met het werkstuk. Als het zaagblad vastgeklemd zit in het werkstuk, bestaat het gevaar dat er een terugslag optreedt zodra u de zaagmachine aanzet. Ondersteun lange werkstukken om te voorkomen dat het zaagblad vast komt te zitten en om op die manier het gevaar van terugslag te vermijden. Lange werkstukken hebben de neiging om onder hun eigen gewicht door te buigen. U kunt aan de twee kanten van het werkstuk voor ondersteuning zorgen, dicht bij de zaaglijn en aan het uiteinde van het werkstuk. Gebruik geen botte of beschadigde zaagbladen. Botte of verkeerd gemonteerde zaagbladen veroorzaken een dunne snede die een buitengewone wrijving van het zaagblad met zich meebrengt en dus een groter gevaar oplevert voor verbuigen en terugslag. Controleer of de instelknoppen voor zaagdiepte en afschuinhoek goed geblokkeerd zijn voordat u begint met zagen. Als de afstellingen van het zaagblad zich tijdens het zagen veranderen, bestaat de kans dat het zaagblad zich vastklemt en dat er een terugslag optreedt. Wees bijzonder voorzichtig wanneer u zaagsneden uitvoert door het zaagblad te laten indalen in muren of andere verdekte oppervlakken. Het zaagblad zou in aanraking kunnen komen met verborgen elementen met kans op een terugslag.

Veiligheidsvoorschriften voor het spouwmes

Veiligheidsvoorschriften voor de zaagbladbeschermkap

worden bewogen en nooit met het zaagblad of enig ander onderdeel in aanraking komt, ongeacht de zaaghoek of de zaagdiepte. Controleer of de veer van onderste zaagbladbeschermkap in goede staat verkeert en naar behoren werkt. Als de zaagbladbeschermkap of de veer niet goed werken, dient u deze te laten repareren of te vervangen voordat u de zaagmachine gaat gebruiken. De vrije beweging van de onderste zaagbladbeschermkap kan worden gehinderd door beschadigde onderdelen, afgezette hars of opgehoopt zaagsel. De beschermkap mag alleen voor bijzondere zaagsneden handmatig worden bediend, zoals bij het laten indalen van het zaagblad of bij schuinverstekzagen. Zet onderste beschermkap omhoog aan de knop. Daarna dient u de onderste zaagbladbeschermkap meteen los te laten zodra het zaagblad in het werkstuk dringt. Voor alle andere typen zaagsneden regelt de onderste zaagbladbeschermkap zich zelf automatisch. Controleer of de onderste zaagbladbeschermkap wel goed over het zaagblad zit voordat u de zaagmachine op een werkbank of op de grond neerzet. Als het zaagblad niet goed is afgedekt, kan het door inertie nog draaien en dat wat zich in zijn baan bevindt doorzagen. Wees erop bedacht dat het zaagblad nog enige tijd blijft doordraaien nadat u de motor hebt uitgezet. Controleer steeds

onderste zaagbladbeschermkap wel goed het zaagblad bedekt voordat u het apparaat gebruikt. Gebruik de zaagmachine niet als de onderste zaagbladbeschermkap niet vrij kan worden bewogen en als het niet onmiddellijk over het zaagblad terugklapt. Blokkeer of bevestig de onderste zaagbladbeschermkap nooit in de geopende stand. Als de zaagmachine per ongeluk valt, zou de onderste zaagbladbeschermkap verbogen kunnen worden. Zet de onderste zaagbladbeschermkap met behulp van de knop omhoog en controleer of de kap zonder moeite kan

Gebruik een spouwmes dat geschikt is voor het gebruikte zaagblad. Het spouwmes moet dikker zijn dan de dikte van het zaagblad maar dunner dan de vertanding van het zaagblad. Gebruik het spouwmes volgens de aanwijzingen van deze handleiding. Als het spouwmes niet goed geplaatst of uitgelijnd is, kunnen terugslagen niet op doelmatige wijze worden voorkomen. Gebruik altijd het spouwmes, behalve wanneer u de zaag als steekzaag gebruikt. Het spouwmes kan een obstakel zijn als u de zaag langzaam wilt laten indalen en de oorzaak zijn van een terugslag. Monteer het spouwmes terug op zijn plaats nadat u de zaag als steekzaag hebt gebruikt. Het spouwmes is goed geplaatst als het in aanraking komt met het werkstuk. Het spouwmes kan geen terugslagen voorkomen bij korte zaagsneden. EWS-1266EWS-1366(EU).qxd

VEILIGHEIDSVOORSCHRIFTEN De toelaatbare maximumimpedantie van het systeemis als volgt: - Zmax = 0,245 x Zref voor het model EWS-1266 - Zmax = 0,252 x Zref voor de modellen EWS-1366 Neem bij twijfel contact met het plaatselijkeelektriciteitsbedrijf om na te gaan of de impedantievan het stroomnet de bovengenoemde waarden nietoverschrijdt. Gebruik de zaagmachine niet als het spouwmes verbogen is. Zelfs als het zaagblad maar licht tegen de onderste beschermkap aanloopt zou dit het automatisch omlaag klappen van de kap kunnen verhinderen. OVERZICHT STANDAARD ACCESSOIRES

4. Buitenflens van het zaagblad

9. Binnenflens van het zaagblad

10. Stofafzuigmondstuk

12. Blokkeerknop van de zaagdiepteafstelling

16. Instelknop voor de afschuinhoek

17. Afschuinschaalverdeling

21. Instelbeugel van de zaagdiepte

22. Spanningsverklikker

23. Schakelaar van de lasergeleider

25. Schakelaar van het lampje

Zaagblad, zijgeleider, speciale sleutel. TOEPASSING Zagen van hout. GELUIDSDRUK Het niveau van de geluidsdruk op de werkplek kan de 85 dB overschrijden. In dat geval moet de gebruiker de nodige voorzieningen treffen op het gebied van geluidsisolatie en gehoorbescherming. MONTAGE

TREK DE STEKKER UIT HET STOPCONTACT

VOORDAT U HET ZAAGBLAD GAAT INZETTEN

OF VERWIJDEREN. ZORG ERVOOR DAT DE

TANDEN VAN HET ZAAGBLAD NAAR BOVEN

WIJZEN AAN DE VOORKANT VAN DE MACHINE.

HET ZAAGBLAD INZETTEN

EN VERWIJDEREN (AFB. 2, 3, 4 EN 5) INZETTEN PRODUCTGEGEVENSDoorsnede van het zaagblad EWS-1266 Voeding 230V Opgenomen vermogen

Toerental bij nullast

Asgat 16 mm 16 mm Diameter van het zaagblad 190 mm Zaagcapaciteit bij 0° 66 mm bij 45° 38 mm Afschuinschaal 0 – 45° Lengte van het netsnoer

1. Druk op de asvergrendeling (1) en verdraai de

zaagbladschroef (2) met behulp van de bijgeleverde moersleutel (3) zover totdat de as zich blokkeert. (afb. 2)

2. Draai nu de zaagbladschoef linksom helemaal los,

terwijl u de asvergrendeling steeds ingedrukt houdt. (afb. 2)

3. Verwijder de zaagbladschroef en de buitenflens (4).

4. Klap de onderste beschermkap (5) helemaal omhoog

met behulp van de bijbehorende hendel (6) onder de bovenste beschermkap (7). (afb. 3) EWS-1366 110V/230V

Nederlands op de diepteschaalverdeling (15) of door op te meten hoeveel de het zaagblad onder de voetplaat uitsteekt. (afb. 8 en 9)

HET ZAAGBLAD INZETTEN

EN VERWIJDEREN (AFB. 2, 3, 4 EN 5)

5. Plaats vervolgens het zaagblad (8) tegen de

binnenflens (9) op de zaagas. Monteer daarna de buitenflens en de schroef op de zaagas. (afb. 3 en 4)

6. Druk opnieuw de asvergrendeling in, draai de

zaagbladschroef vast door rechtsom draaien met de sleutel en houd daarbij de vergrendeling ingedrukt. (afb. 5)

7. Nadat u de zaagbladschroef hebt vastgezet, kunt u

de asvergrendeling loslaten.

1. De zaaghoek kan op elke gewenste hoek tussen 0°

en 45° worden ingesteld. (afb. 10A)

2. Zet de instelknop voor de afschuinhoek (16) voorop

de machine los et plaats de voetplaat onder de gewenste afschuinhoek met behulp van de afschuinschaalverdeling (17). (afb. 10B)

3. Zet de instelknop voor de afschuinhoek weer stevig

vast nadat u de juiste hoek hebt ingesteld. VERWIJDEREN

1. Druk op de asvergrendeling en verdraai de

zaagbladschroef met behulp van de bijgeleverde moersleutel zover totdat de as zich blokkeert.

2. Draai nu de zaagbladschoef linksom helemaal los,

terwijl u de asvergrendeling steeds ingedrukt houdt.

3. Verwijder de zaagbladschroef en de buitenflens.

4. Klap de onderste beschermkap helemaal omhoog

onder de bovenste beschermkap en verwijder vervolgens het zaagblad. SCHAKELAAR (AFB. 11) Door indrukken of loslaten van de schakelaar (18) kunt u deze machine aan- of uitzetten. Om te voorkomen dat de machine ongewild in werking treedt, werkt de schakelaar alleen als de ontgrendelknop (19) is ingedrukt. De ontgrendelknop kan worden ingedrukt met de duim: de schakelaar kan daarom worden bediend met de andere vingers. U kunt ontgrendelknop loslaten als u eenmaal de schakelaar hebt ingedrukt. HET SPOUWMES INSTELLEN (AFB. 6) GEBRUIK (AFB. 12) WAARSCHUWING! Gebruik geen zaagbladen die dikker zijn of waarvan de tanden smaller zijn dan de dikte van het spouwmes. GEVAAR! HOUD UW HANDEN UIT DE BUURT VAN DE ZAAGZONE ALS DE ZAAG AANSTAAT. HOUD HET NETSNOER UIT DE BUURT VAN DE ZAAGZONE EN LEG HET ZO DAT HET

NIET KAN WORDEN MEEGETROKKEN DOOR

HET WERKSTUK TIJDENS HET ZAGEN.

1. Controleer of het spouwmes zo is ingesteld dat (afb. 6):

A. afstand tussen het spouwmes en de tanden van het zaagblad kleiner is dan 5 mm, B. de zaagtanden niet meer dan 5 mm voorbij de onderkant van het spouwmes uitsteken.

2. Het spouwmes moet altijd gebruikt worden,

behalve als u de zaag wilt laten indalen midden in een werkstuk. Druk tijdens het zagen steeds stevig en gelijkmatig op de zaag (NIET FORCEREN) om een regelmatige zaagsnede te verkrijgen. De snijsnelheid moet zijn aangepast aan het te zagen materiaal. (Langzaam doorvoeren als het hard materiaal is). Controleer regelmatig de goede staat van het zaagblad en maak het zaagblad weer scherp als het bot geworden is om overbelasting van de motor te voorkomen.

DE ZAAGDIEPTE INSTELLEN

(AFB. 7A, 7B, 8 EN 9)

1. Draai de blokkeerknop van de zaagdiepte-afstelling

(12) eerst los om de zaagdiepte te kunnen instellen. (afb. 7A)

2. Verschuif de voetplaat (13) met behulp van de

instelbeugel (21) tot de gewenste zaagdiepte en draai daarna de blokkeerknop stevig aan. (afb. 7B)

3. De zaagdiepte (14) kan worden bepaald door aflezing

Nederlands LAMPJES (ALLEEN MODEL EWS-1366) (AFB. 15) ZAAGSNEDE (AFB. 13A EN 13B) Als u met het zaagblad in de verticale stand zaagt, gebruikt u het punt "A" van de geleider-inkeping (20) in de voetplaat en volgt u daarmee de lijn die u met potlood op het werkstuk hebt afgetekend. Als u zaagt onder een hoek van 45°, gebruikt u punt "B". Deze geleider-inkeping geeft bij benadering de toekomstige zaagsnede aan. Neem eerst een proef in een stuk afvalhout om na te gaan waar de werkelijke zaagsnede komt. De zaagmachine is uitgerust met twee lampjes (26) die het werkstuk op donkere plekken verlichten en u helpen om de zaaglijn goed te kunnen volgen. LASERGELEIDER INSTELLEN (AFB. 16) Ga als volgt te werk om de hoek van de laser in te stellen: Draai de schroef rechtsom om de laserstraal naar rechts te verdraaien. Draai de schroef linksom om de laserstraal naar links te verdraaien. LET OP! Als u met een parallelgeleider werkt, mag u daarmee de rand van het werkstuk slechts licht raken. Niet forceren. Ga als volgt te werk om de positie van de laser in te stellen: Draai de andere schroef linksom om de straal verder naar rechts te verschuiven. Draai de andere schroef rechtsom om de straal verder naar links te verschuiven.

GEBRUIK VAN DE LASERGELEIDER (ALLEEN

MODEL EWS-1366) (AFB. 14) WAARSCHUWING Kijk niet rechtstreeks in de laserstraal. Zet de laserstraal nooit aan wanneer u de zaagmachine niet gebruikt. Niet-naleving van dit voorschrift kan ernstig lichamelijk letsel veroorzaken. De lasergeleider is fabrieksmatig gemonteerd en afgesteld. ONDERHOUD Controleer na elk gebruik of uw machine in goede staat van werking verkeert. Aanbevolen wordt om uw zaagmachine minstens éénmaal per jaar door een Erkend Ryobi Servicecentrum volledig te laten doorsmeren en schoonmaken. Opmerking: gebruik een stuk afvalhout om de uitlijning van de laser te testen. Stel de laserstraal zonodig beter af. Teken het werkstuk af met zeer duidelijke lijnen. Stel de zaaghoogte en de zaaghoek in al naar gelang de gewenste zaagsnede. Zet de lasergeleider aan. Opmerking: laat het zaagblad niet in het werkstuk indalen zolang de zaag niet op maximale snelheid is gekomen. Laat het zaagblad langzaam in het werkstuk zakken. Opmerking: zorg dat de lasergeleider de op het werkstuk afgetekende lijn goed volgt om een nauwkeurige zaagsnede te krijgen. Wacht aan het einde van een zaagsnede tot het zaagblad geheel tot stilstand is gekomen voordat u de lasergeleider uitschakelt.

U DE MACHINE GAAT ONDERHOUDEN OF IETS ANDERS AAN DE MACHINE GAAT DOEN. HOUD DE HANDGREPEN GOED SCHOON EN VRIJ VAN VET EN OLIE. WAARSCHUWING! Alle reparaties moeten worden uitgevoerd door een Erkend Ryobi Servicecentrum teneinde de veilige en betrouwbare werking van de machine te garanderen.

Nederlands GARANTIE MILIEUBESCHERMING Zorg dat gronstoffen gerecycleerd en niet vernietigd worden. U dient uw afvalstoffen gescheiden aan te bieden en oude apparaten, accessoires en verpakkingen in speciale bakken te deponeren of naar instanties te brengen die belast zijn met de recyclering ervan. Ryobi hecht veel waarde aan milieubescherming. Dit Ryobi product is gewaarborgd tegen fabricagefouten en defecte onderdelen gedurende een periode van vierentwintig (24) maanden, te rekenen vanaf de officiële datum op het origineel van de door de wederverkoper aan de eindgebruiker uitgeschreven rekening. Beschadigingen veroorzaakt door normale slijtage, door abnormaal of ongeoorloofd gebruik of onderhoud, of door overbelasting vallen niet onder deze garantie, evenmin als accu's, lampen, bits, snijbladen, zakken enz. In geval van slechte werking tijdens de garantieperiode, wordt u verzocht het NIET GEDEMONTEERDE product samen met de koopbon aan uw leverancier of aan het dichtstbijzijnde Ryobi servicecentrum te sturen. Deze garantie doet niet af aan uw wettelijke rechten met betrekking tot defecte producten. SPANNINGSVERKLIKKER Dit apparaat is voorzien van een spanningsverklikker (22) die gaat branden zodra het apparaat is aangesloten. Dit controlelampje dient om u te waarschuwen dat het apparaat onder spanning staat en dat het apparaat gaat werken zodra u op de schakelaar drukt.

GARANTIEVOORWAARDEN Dit Ryobi product is gewaarborgd tegen fabricagefouten en defecte onderdelen gedurende een periode van vierentwintig (24) maanden, te rekenen vanaf de officiële datum op het origineel van de door de wederverkoper aan de eindgebruiker uitgeschreven rekening. Beschadigingen veroorzaakt door normale slijtage, door abnormaal of ongeoorloofd gebruik of onderhoud, of door overbelasting vallen niet onder deze garantie, evenmin als accu's, lampen, bits, snijbladen, zakken enz. In geval van slechte werking tijdens de garantieperiode, wordt u verzocht het NIET GEDEMONTEERDE product samen met de koopbon aan uw leverancier of aan het dichtstbijzijnde Ryobi servicecentrum te sturen. Deze garantie doet niet af aan uw wettelijke rechten met betrekking tot defecte producten.

Geluidsdrukniveau Geluidsvermogensniveau Versnellingswaarde van de gewogen effectieve waarde

CONFORMITEITSVERKLARING Wij verklaren op onze eigen verantwoordelijkheid dat dit product voldoet aan de volgende normen of normatieve documenten. EN60745-1, EN60745-2-5, EN55014, EN61000-3-2, EN61000-311, 98/37/EC, 89/336/EEC
