BEDIENUNGSANLEITUNG EWS1266 RYOBI

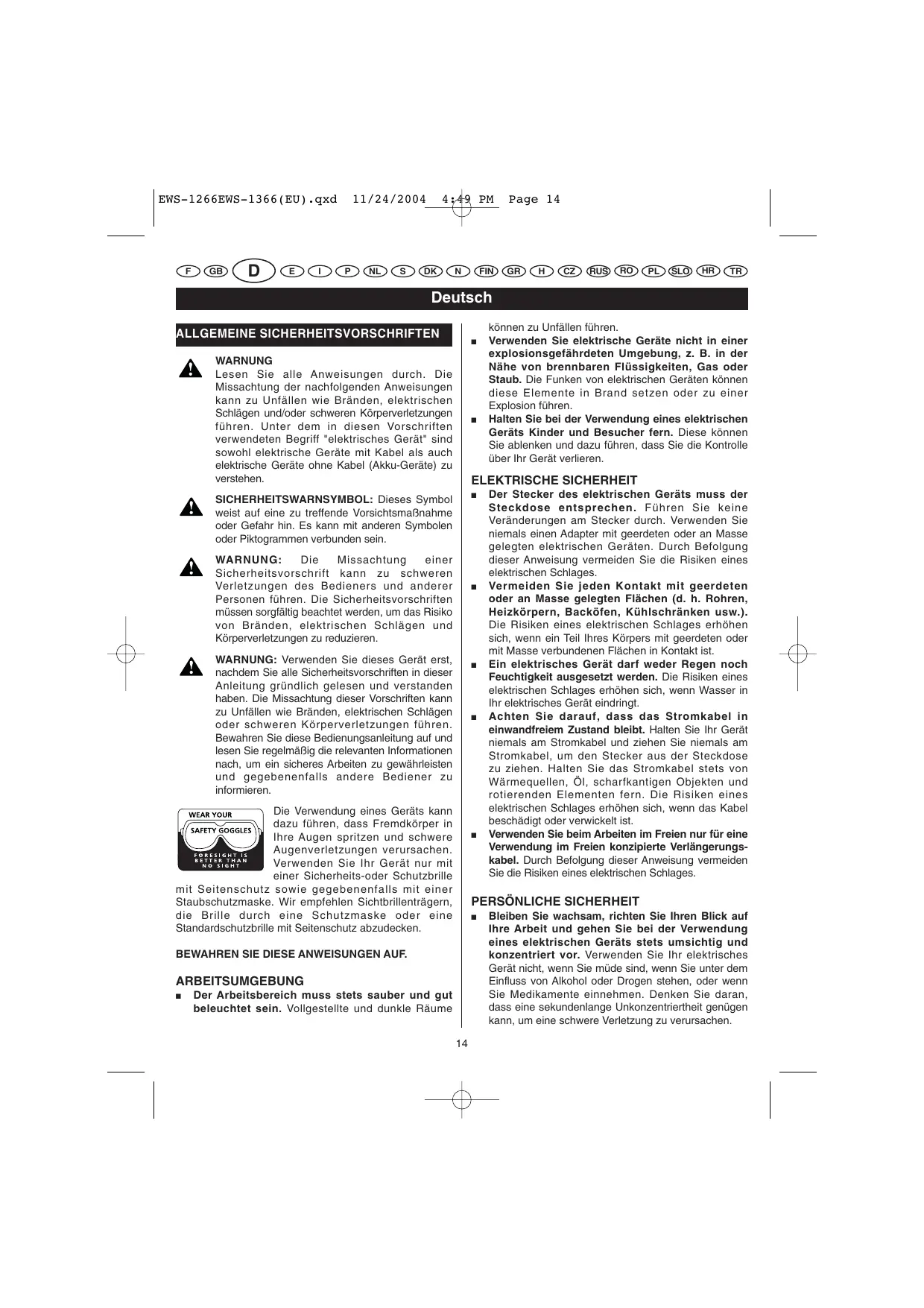

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

WARNING

Lesen Sie alle Anweisungen durch. Die Missachtung der nachfolgenden Anweisungen kann zu Unfällen wie Bränden, elektrischen Schlägen und/oder schweren Körperverletzungen führen. Unter dem in diesen Vorschriften verwendeten Begriff "elektrisches Gerät" sind sowohl elektrische Geräte mit Kabel als auch elektrische Geräte ohne Kabel (Akku-Geräte) zu verstehen.

SICHERHEITSWARNSYMBOL: Dieses Symbol weist auf eine zu treffende Vorsichtsmaßnahme oder Gefahr hinn. Es kann mit anderen Symbolen oder Piktogrammen verbunden sein.

WARNING: Die Missachtung einer Sicherheitsvorschrift kann zu schweren Verletzungen des Bedieners und anderer Personen führen. Die Sicherheitsvorschriften müssen sorgfältig beacht werden, um das Risiko von Branden, elektrischen Schlagen und Körperverletzungen zu reduzieren.

WARNING: Verwenden Sie这点es Gerät erst, nachdem Sie alle Sicherheitsvorschriften in dieser Anleitung gründlich gelesen und verstanden haben. Die Missachtung dieser Vorschriften kann zu Unfallen wie Branden, elektrischen Schlägen oder schweren Körperverletzungen führen. Bewahren Sie diese Bedienungsanleitung auf und setzen Sie regelmäß die relevanten Informationen nach, um ein sicheres Arbeit zu gewährleisten und gegebenenfalls andere Bediener zu informieren.

Die Verwendung eines Geräts kann dazu führen, dass Fremdkörper in ihre Augen sprinten und schwere Augenverletzungen verursachen. Verwenden Sie Ihr Gerät nur mit einer Sicherheits-oder Schutzbrille

mit Seitenschutz sowie gegebenenfalls mit einer Staubschutzmaske. Wir empfehlen Sichtbrillenträgern, die Brille durch eine Schutzmaske oder eine Standardschutzbrille mit Seitenschutz abzudecken.

BEWAHREN SIE DIESE ANWEISUNGEN AUF.

ARBEITSUMGEBUNG

Der Arbeitsbereich muss stets sauber und gut beleuchtet sein. Vollgestellte und dunkle Räume

konnen zu Unfallen führen.

• Verwendten Sie elektrische Geräte nicht in einer explosionsgeführdaten Umgebung, z. B. in der Höhe von brennbaren Flüssigkeiten, Gas oder Staub. Die Funken von elektrischen Geräten können diese Elemente in Brand setzen oder zu einer Explosion führen.
• Halten Sie bei der Verwendung eines elektrischen Geräts Kinder und Besucher fern. Diese können Sie ablenken und dazu führen, dass Sie die Kontrolle über Ihr Gerät verlieren.

ELEKTRISCHE SICHERHEIT

Der Stecker des elektrischen Geräts muss der Steckdose entsprechen. Führn Sie keine Veränderungen am Stecker durch. Verwenden Sie niemals einen Adapter mit geerdeten oder an Masse gelegten elektrischen Geräten. Durch Befolgung dieser Anweisung vermeiden Sie die Risiken eines elektrischen Schlages.
- Vermeiden Sie jeder Kontakt mit geerdeten oder an Masse gelegten Flächen (d. h. Rohren, Heizkörpern, Backöfen, Kühlschränken usw.). Die Risiken eines elektrischen Schlages erhöhen sich, wenn ein Teil Ihrss Körpers mit geerdeten oder mit Masse verbundenen Flächen in Kontakt ist.
Ein elektrisches Gerätarf dwerer Regen noch Feuchigkeit ausgesetzt werden. Die Risiken eines elektrischen Schlages erhöhen sich, wenn Wasser in Ihr elektrisches Gerät eindringt.
- Achten Sie darauf, dass das Stromkabel in einwandfreiem Zustand bleibt. Halten Sie Ihr Gerät niemals am Stromkabel und ziehen Sie niemals am Stromkabel, um den Stecker aus der Steckdose zuziehen. Halten Sie das Stromkabel stets von Wärmequellen, Öl, scharfkantigen Objekten und rotierenden Elementen fern. Die Risiken eines elektrischen Schlages erhöhen sich, wenn das Kabel beschädigt oder verwickelt ist.
- Verwendten Sie beim Arbeitsen im Freien nur für eine Verwendung im Freien konzipierte Veränderungskabel. Durch Befolgung dieser Anweisung vermeiden Sie die Risiken eines elektrischen Schlages.

PERSONLICHE SICHERHEIT

• Bleiben Sie wachsam, richten Sie ihren Blick auf ihre Arbeit und gehen Sie bei der Verwendung eines elektrischen Geräts stets umsichtigt und konzentriert vor. Verwenden Sie Ihr elektrisches Gerät nicht, wenn Sie mude sind, wenn Sie unter dem Einfluss von Alkohol oder Drogen stehen, oder wenn Sie Medikamente einnehmen. Denken Sie daran, dass eine sekundenlange Unkonzentriertheit genügen kann, um eine schwere Verletzung zu verursichen.

Deutsch

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Tragen Sie geeignete Schutzausrüstungen. Schützen Sie stets ihre Augen. Tragen Sie je nach Bedingungen auch eine Staubschutzmaske, rutschfeste Schuhe, einen Helm oder Hörschutz, um das Risikoschwerer Körperverletzungen zu vermeiden.
- Vermeiden Sie ein versehentliches Einsatzen. Vergewissem Sie sich, dass der Schalter auf "Aus" steht, bevor Sie den Stecker Hisrs Gerats mit der Netzsteckdose verbinden. Zur Vermeidung von Unfallrisiken sollen Die beim Transport Hisrs Gerats den Finger niemals auf dem Ein-/Aus-Schalter halten oder das Gerät nicht anschlieben, wenn der Schalter auf "Ein" liegt.
Entfernen Sie die Spannsschluss, bevor Sie Ihr Gerät einschalten. Ein an einem mobilen Element des Gerats steekengebliebener Schlussel kann schwere Körperverletzungen verursachen.
- Achten Sie auf einen guten Stand und strecken Sie den Arm nicht zuweit aus. Eine stabile Arbeitspositionträgt im Fall eines unerwarteten Zwischenfalls dazu bei, dass Sie Ihr Gerät better kontrollieren können.
Tragen Sie geeignete Kleidung. Tragen Sie keine weitere Kleidung oder Schmuckstücke. Halten Sie ihre Haare, Kleidung und Hände von den beweglichen Teilen fern. Weite Kleidungsstücke, Schmuckstücke und lange Haare konnen sich in den rotierenden Teilen verfangen.
- Wenn Ihr Gerät mit einem Staubabsaug-/Staubsmammelsystem geleifert wird, muss diese Vorrichtung korrekt installiert und verwendet werden. Dadurch vermeiden Sie die Verletzungsrisiken, die durch das Einatmen von schädlichem Staub auftreten können.

VERWENDUNG UND WARTUNG VONELEKTRISCHEN GERÄTEN MIT KABEL

• Überbeanspruchen Sie Ihr Gerät nicht. Verwenden Sie ein geeignetes Gerät für die von Ihn den durchzuführende Arbeit. Ihr Gerät arbeitet effizienter und sicherer, wenn Sie es auf der Stufe verwenden, für die es konzipiert wurde.
• Verwenden Sie ein elektrisches Gerät nicht, wenn der Ein-/Aus-Schalter defekt ist und das Gerät nicht ein- oder ausgeschaltet werden kann. Ein Gerät, das nicht korrekt ein- und ausgeschaltet werden kann, stellt eine Gefährung dar und muss repariert werden.

Ziehen Sie den Netzstecker Ihres Geräts ab, bevör Sie Einstellungen vornehmen, Zubehörteile auswechseln oder das Gerät aufräumen. Dadurch vermeiden Sie das Risiko, dass Ihr Gerät unbeabsichtigt eingeschaitet wird.
Die Geräte müssen außerhalb der Reichweite von Kindern aufbewahrt werden. Lassen Sie das Gerätniemals von Personen verwenden, die das Gerät nicht kennen oder die vorliegenden Sicherheitsvorschriften nicht gegeben haben. Die Benutzung von Geräten durch unerfahrne Personen ist gefährlich.
Warten Sie Ihr Gerät sorgfältig. Kontrollieren Sie die Ausrichtung der beweglichen Teile. Vergewissem Sie sich, dass kein Geräteil gebrochen ist. Kontrollieren Sie die Montage und alle anderen Elemente, die sich auf den Betrieb des Geräts auswirken können. Wenn Teile beschädigt sind, müssen Sie Ihr Gerät vor der Verwendung reparieren lessen. Zahlreiche Unfälle sind auf eine schlechte Wartung der Geräte zurückzuführen.
- Achten Sie darauf, dass ihre Geräte stets sauber und geschlossen sind. Durch ein gut geschlüfenes und sauberes Sageblatt wird das Risiko einer Blockierung vermieden und eine einfachere Kontrolle Ihres Geräts gewährleistet.
- Beachten Sie die vorliegenden Sicherheitsvorschriften bei der Verwendung Ihres Geräts, der Zubehörteile, der Einsätze usw. und berücksichtigten Sie darauf die spezifischen Merkmale Ihres Geräts, Ihres Arbeitsbereichs und der auszuführenden Arbeit. Zur Vermeidung von gefährlichen Situationen dürfen Sie Ihr Gerät nur für die Arbeiten verwenden, für die es entwickelt wurde.

REPARATUREN

• Reparaturen müssen von einem qualifizierten Techniker durchgeführt werden und es dürfen nur Original-Ersatzteile verwendet werden. Dadurch wird gewährleistet, dass die Verwendung Ihres Geräts sicher ist.
  Vergewissern Sie sich, dass alle Teile des Geräts in unbeschädigtem Zustand sind. Bevor Sie Ihr Gerätweiterverwenden, sollenen Sie prüfen, ob ein beschiediges Teil oder Zubehörteil noch funktioniert oder seine Funktion erfüllt. Prüfen Sie auch, ob die beweglichen Teile richtig eingesetzt sind und einwandfrei Funktionieren. Vergewissern Sie sich, dass kein Geräteil gebrochen ist. Kontrollieren Sie die Montage und alle anderen Elemente, die sich auf den Betrieb des Geräts auswirken können.

Deutsch

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Alle beschädigten Teile müssen von einem autorisierten Ryobi-Kundendienst repariert oder ersetzt werden, außer bei einer gegenteiligene Angabe im vorliegenden Bedienungshandbuch. Lassen Sie alle defekten Schalter von einem autorisierten Ryobi-Kundendienst auswechseln. Verwenden Sie das Gerät nicht, wenn der Ein-/Aus-Schalter defekt ist und das Gerät nicht ein- oder ausgeschaltet werden kann.

SPEZIFISCHE SICHERHEITSVORSCHRIFTEN FÜR KREISSÄGEN

Verwenden Sie niemals ein Schleifblatt.

Vergewissern Sie sich, dass das Führungsmesser so eingestellt ist, dass der Abstand zwischen dem Führungsmesser und der Zahlung des Sägeblatts unter 5mm liegt und die Zahlung des Sägeblatts nicht mehr als 5mm über den unteren Rand des Führungsmessers hinausragt.

Wichtige Sicherheitsvorschriften für alle Arten von Sagen

GEFAHR:

• Halten Sie ihre Höhe vom Schnittbereich und vom Sägeblatt fern. Die Hand, die nicht den Hauptgriff des Geräts halt, muss den Zusammengriff halten oder auf dem Motorgehause aufliegen. Dadurch vermeiden Sie das Risiko, dass sich ihre Höhe im Schnittbereich auf dem Weg des Sägeblatts befinden.
• Bringen Sie ihre Hande nicht unter das Werkstück: an dieser Stelle bietet die Sägeblattabdeckung keinen Schutz, da sie das Sägeblatt nicht abdeckt.
• Stellen Sie die Schnitttiefe entsprechend der Stärke des Werkstücks ein. Die Zahlung des Sageblatts darf während des Schnitts nicht vollständig unter dem Teil herausragen.
• Halten Sie das Werkstück NIEMALS mit ihrer Hand oder zwischen ihren Beinen. Befestigen Sie es auf einer stabilen Stütze. Das Werkstück muss korrekt befestigt werden, um Verletzungsrisiken zu vermeiden und zu verhindern, dass sich das Sageblatt verbiegt oder Sie die Kontrolle über das Gerät verlieren.
• Halten Sie Ihr Gerät nur an den isolierten und rutschhemmenden Teilen, wenn Sie auf einer Flüche arbeiten, hinter der elektrische Leitungen

verlegt sein konnen, oder wenn die erforderliche Arbeit dazu führten kann, dass das Stromkabel in der Bahn des Geräts verläuft. Bei einem Kontakt mit einem unter Spannung stehenden Kabel kann der Strom an die Metallteile geleitet werden, und dies kann zu einem elektrischen Schlag führen.

• Verwenden Sie bei der Ausführung eines parallelen Schnitts stets eine parallele Schnittführung oder eineGPCle Leiste. Dies verbessert die Schnittprazision undverhindert das Risiko,dassich das Sägeblatt verbiegt.
• Verwenden Sie stets Sägeblätter, deren Groß- und Form der Spindelausbohrung entsprechen. Sägeblätter, die nicht an die Spindel angepasst sind, an der sie montiert werden, laufen nicht korrekt und konnen dazu führun, dass Sie die Kontrolle über Ihr Gerat verlieren.
• Verwenden Sie niemals defekte oder nicht passende Sägebllatschrauben oder -scheiben. Die Sägebllatscheiben wurden speziell für Ihr Sagemodell entwickelt, um eine optimale Sicherheit und Leistung zu gewährleisten.

Zusätzliche Sicherheitsvorschriften für alle Arten von Sagen

Ursachen für einen Rückprall und Maßnahmen zu deren Verhinderung

Der Rückprall ist eine plötzliche Reaktion, die auftritt, wenn sich das Sageblatt verklemmt, verdrecht oder wenn es nicht ordnungsgemäß ausgerichtet ist: die Sage lost sich plötzlich vom Werkstück und wird heftig in Richtung des Bedieners geschleudert.
- Wenn sich das Sägeblatt im Holz verklemmt, blockiert das Sägeblatt und der weiterhin laufende Motor schleudert die Säge in die Gegenrichtung der Rotation des Sägeblatts, d. h. in Richtung des Bedieners.
- Wenn sich das Sägeblatt verdreht oder wenn es falsch ausgerichtet ist, kann die Zahlung im hinteren Bereich des Sägeblatts in die Holzfläche eingedrück werden und dies führt dazu, dass das Sägeblatt plötzlich aus dem Werkstück hereaus in Richtung des Bedieners geschleudert wird.

Der Rückprall ist daher die Folge einer unsachgemäßen Verwendung des Geräts und/oder von falschen Schnittprozeduren oder -bedingungen. Durch die Beachtung einiger Vorsichtsmaßnahmen kann ein Rückprall vermieden werden.

Deutsch

SPEZIFISCHE SICHERHEITSVORSCHRIFTEN FÜR KREISSÄGEN

• Halten Sie die Säge fest mit ihren beiden Händen und positionieren Sie ihre Arme so, dass diese einen eventuellen Rückprall kontrollierten konnen. Stellen Sie sich beim Arbeitsen auf eine Seite der Säge, aber stellen Sie sich nicht in die Veränderung des Sägeblettweges. Der Rückprall schleudert die Säge plottlich nach hinten, aber diese Bewegung kann kontrolliert werden, wenn der Bediener sie erwartet und darauf vierbereitet ist.
• Wenn sich das Sägeblatt verklemmt oder wenn Sie den Schnitt unterbrechen müssen, geben Sie den Ein-/Aus-Schalter frei und halten die Säge im Werkstück, bis das Sägeblatt vollständig zum Stillstand kommt. Versuchen Sie niemals, die Säge aus dem Werkstück zu entfernen oder die Säge nach hinten zuziehen, während das Sägeblatt rotiert, Denn dies kann zu einem Rückprall führen. Wenn sich das Sägeblatt verklemmt, Sie die Ursache ermitteltn und die erforderlichen Maßnahmen ergreifen, damit sich dieser Vorfall nicht wiederholen kann.
• Bevor Sie die Säge wieder einschalten, um den Schnitt fortzusetzen, richten Sie das Sägeblatt korrekt mit der Sagemarkierung aus und vergewissemern Sie sich, dass die Zähne das Werkstück nicht berühren. Wenn das Sägeblatt im Werkstück verklemmt ist, kann beim Einschalten der Säge ein Rückprall auftreten.
  Stützen Sie lange Werkstücke ab, um zu vermeiden, dass sich das Sägeblatt verklemmt und ein Rückprallrisiko auftritt. Lange Werkstücke neigen dazu, auf Grund ihres eigenen Gewichts durchzuhängen. Sie konnen an beiden Seiten des Werkstücks in der Höhe der Sagemarkierung und im Bereich der Enden des Werkstücks Stützen verwenden.
• Verwenden Sie keine stumpfen oder beschädigten Sägeblätter. Stumpfere oder nicht ordnungsgemäß montierte Sägeblätter erzeugen einen feinen Sägeschnitt, der zu einer übermögen Reibung des Sägeblatts und davon zu higheren Verdrehungs- und Rückprallrisiken führt.
• Prufen Sie vor Beginn eines Schnits, dass die Knöpfe zur Einstellung der Tiefe und Neigung ordnungsgemäß gesichert sind. Wenn sich die Einstellungen der Sägeblattposition im Verlauf des Schnitsändern, kann das Sägeblatt verklemmen und einen Rückprall verursachen.

Gehen Sie bei der Durchführung von Eintauchschnitten in Wände oder andere Blindflächen besonders vorsichtig vor. Das Sageblatt kann auf verborgene Elemente aufstoßen und dies kann zu einem Rückprall führen.

Sicherheitsvorschriften in Bezug auf die Sägeblattabdeckung

• Vergewissern Sie sich vor jeder Verwendung, dass die untere Sägeblattabdeckung das Sägeblatt korrekt abdeckt. Verwendten Sie ihre Säge nicht, wenn die untere Sägeblattabdeckung nicht frei beweglich ist und wenn sie nicht sofort auf das Sägeblatt zurückklappt. Blockieren oder befestigen Sie die untere Sägeblattabdeckung niemals in geöffneter Position. Wenn die Säge versehentlich herunterfällt, kann sich die untere Sägeblattabdeckung verbiegen. Hebeln Sie die untere Sägeblattabdeckung mit dem Hebel an und vergewissem Sie sich, dass sie problemlos bewegt werden kann und bei jedem gewählten Schnittwinkel und jeder Schnitttiefe weder das Sägeblatt noch ein anderes Element berührt.
• Vergewissern Sie sich, dass die Feder der unteren Sägeblattabdeckung in einwandfreiem Zustand ist und korrekt Funktioniert. Wenn die Sägeblattabdeckung oder die Feder nicht korrekt Funktionieren, müssen Sie diese vor der Verwendung ihrer Säge reparieren oder auswechseln setzen. Die Bewegung der unteren Sägeblattabdeckung kann durch beschädigte Teile, eine Harzablagerung oder eine Ansammlung von Sägespanen befindert werden.
  Die Sägeblattabdeckungarfand manuellnur fur bestimmeSageschnitte angehobenwerden,vor allembeimEintauchsagenoderbei doppelten Sageschnitten.HebenSie die unteresägeblattabdeckungmit demHebelan.Sobald dasSägeblattindas Werksstückeindringt,die unteresägeblattabdeckungwiederfreigeben.Beil allenanderenArten vonSchnittenpositioniertsich die unteresägeblattabdeckungautomatisch.
• Prufen Sie stets, dass die untere Sägeblattabdeckung das Sägeblatt einwandfrei abdeckt, bevor Sie ihre Säge auf einem Werktisch oder auf dem Boden abstellen. Wenn das Sägeblatt nicht korrekt abgedeckt ist, kann es sich im Leerlauf drehen und alle auf der Bahn befindlichen Elemente schreiben. Beachten Sie, dass das Sägeblatt nach dem Ausschalten des Motors für eine Zeit weiter lauft.

Deutsch

SPEZIFISCHE SICHERHEITSVORSCHRIFTEN FÜR KREISSÄGEN

Sicherheitsvorschriften in Bezug auf das Führungsmesser

• Verwenden Sie ein für den verwendeten Sägeblatttyp geeignetes Führungsmesser. Das Führungsmesser muss dicker als der Hauptteil des Sägeblatts, aber dünner als die Zahlung des Sägeblatts sein.
• Verwenden Sie das Führungsmesser gemäß den Anweisungen theses Handbuchs. Wenn das Führungsmesser nicht korrekt positioniert oder ausgerichtet ist, können die Rückprallrisiken nicht effizient vermieden werden.
• Verwenden Sie stets das Führungsmesser, außer wenn Sie einen Eintauchschritt durchführten. Das Führungsmesser kann beim Eintauchsagen ein Hindernis darstellen und Ursache für einen Rückprall sein. Setzen Sie das Führungsmesser nach Abschluss des Eintauchschnits wieder ein.
  Das Führungsmedister ist korrekt positioniert, wenn es mit dem Werkstück in Kontakt ist. Das Führungsmedister ermöglich es nicht, bei kurzen Schnitten einen Rückprall zu vermeiden.
• Verwenden Sie ihre Säge nicht, wenn das Führungsmedesser verdert ist. Eine leichte Reibung an der unteren Sägeblattabdeckung genütg, um deren Abwärtsbewegung zu behindern.

BESCHREIBUNG

1. Spindelverriegelungsknopf
2. Sägeblattschraube
3. Bedienungsschlüssel
4. AuBere Sageblattscheibe
5. Unterer Sägeblattschutz
6. Hebel des unteren Sägeblattschutzes
7. Oberer Sägeblattschutz
8. Sageblatt
9. Innere Sägeblattscheibe
10. Staubabsaugduse
11. Führungsmesser
12. Sperrknopf für Schnitttiefe
13. Basisplatte
14. Schnitttiefe
15. Schnitttiefenskala

16. Neigungseinstellungsknopf

17. Neigungsskala

18. Ein-/Aus-Schalter
19. Sicherheitsknopf
20. Führungskerbe
    21.Lasche fur Einstellung der Schnitttiefe
21. Spannungs-LED
22. Ein-/Aus-Schalter der Laserführung
23. Laserführung
24. Ein-/Aus-Schalter der Leuche
25. Leuchte

PRODUKDATE

	EWS-1266	EWS-1366
Stromversorgung	230V	110V/230V
Leistungsaufnahme	1.250 W	1.250 W/1.350 W
Leerlaufgeschwindigkeit	4.500 U/min	4.500 U/min
Ausbohrung	16 mm	16 mm
Durchmesser des Sägeblattes	190 mm	190 mm
Schnittleistung bei 0°	66 mm	66 mm
bei 45°	38 mm	38 mm
Neigungsskala	0 – 45°	0 – 45°
Länge des Stromkabels	4 m	3 m/4 m

SICHERHEITSVORSCHRIFTEN

Die maximal zulässige Systemimpedanz ist:

• Zmax = 0,245 x Zref für das Modell EWS-1266
• Zmax = 0,252 x Zref für die Modelle EWS-1366

Überprüfen Sieitte im Zweifelsfall bei Ihrem Stromversorgungsunternehmen, ob die Impedanzder von Ihnen verwendeten WS-Steckdosen die oberangegebenen Werte nicht überschreit.

STANDARDZUBEHOR

Sägeblatt, parallele Schnittführung, Schlüssel.

ANWENDUNG

Schneiden von Holz.

LARMBELASTUNG

Der Lärm (oder Schalldruckpegel) am Arbeitsplatz kann über 85 dB liegen. In dieserm Fall sind Schallschutz- und Gehörschutzmaßnahmen für den Bediener erforderlich.

Deutsch

MONTAGE

ZIEHEN SIE STETS DEN NETZSTECKER AB, BEVOR SIE DAS SÄGEBLATT MONTIEREN ODER ENTFERNEN. ACHTEN SIE DARAUF, DASS DIE ZAHNE DES SÄGEBLATS IM VORDEREN BEREICH DES GERÄTS NACH OBEN ZEIGEN.

EINSETZEN UND ENTFERNEN DES SÄGEBLATTS (ABBILDUNGEN 2, 3, 4 UND 5).

EINSETZEN

1. Drucken Sie auf den Sperrknopf der Spindel (1), drehen Sie die Sageblattschraube (2) mit einem Bedienungsschluss (3), bis die Spindel blockiert. (Abb. 2)
2. Lösen Sie die Sägeblattschraube, indem Sie den Schlüssel nach links drehen während Sie auf den Spindelsperrknopf drucken. (Abb. 2)
3. Entfernen Sie die Sägeblattschraube und die äußere Sägeblattscheibe (4). (Abb. 2)
4. Heben Sie den unteren Sägeblattschutz (5) mit Hilfe seines Hebels (6) vollständig bis unter den oberen Sägeblattschutz an (7). (Abb. 3)
5. Montieren Sie dann das Sägeblatt (8) an der inneren Sägeblattscheibe (9), die sich an der Antriebspindel befindet. Montieren Sie anschließend die äußere Sägeblattscheibe und die Sägeblattschraube. (Abb. 3 und 4)
6. Drucken Sie erneut auf den Sperrknopf der Spindel undziehen Sie die Sageblattschraube an, indem Sie den Schlüssel nach rechts drehen während Sie auf den Knopf drucken.(Abb.5)
7. Nachdem das Sägeblatt angezogen ist, geben Sie den Spindelsperrknopf frei.

ENTFERNEN

1. Drucken Sie auf den Sperrknopf der Spindel, drehen Sie die Sägeblattschraube mit dem Bedienungsschluss, bis die Spindel blockiert.
2. Lösen Sie die Sägeblattschraube, indem Sie den Schlüssel nach links drehen während Sie auf den Spindelsperrknopf drucken.
3. Entfernen Sie die Sägeblattschraube und die äußere Sägeblattscheibe.
4. Heben Sie den unteren Sageblattschutz vollständig bis unter den oberen Sageblattschutz an und entfern den Sie das Sageblatt.

EINSTELLUNG DES FÜRHRUNGSMESSERS (ABB.6)

WARNING

Verwendten Sie keine Sägebälter, die breiter sind oder eine klinere Zahlung haben, als die Breite des Führungsmessers.

1. Vergewissern Sie sich, dass das Führungsmesser folgendermaBen eingestellt ist (Abb. 6):

A. Die Distanz zwischen dem Führungsmesser (11) und der Sägeblattzahlung muss unter 5 mm liegen.
B. Die Zahlungarf nicht mehr als 5 mm über den unteren Rand des Führungsmessers hinausgeh.

1. Das Führungsmesser muss immer verwendet werden, außer wenn Sie einen Einstechschnitt in der Mitte des Werkstücks durchführten.

EINSTELLUNG DER SCHNITTTIEFE (ABB. 7A, B, 8, 9)

1. Losen Sie zur Einstellung der Schnitttiefe den Sperrknopf für die Schnitttiefe (12). (Abb. 7A)
2. Schieber Sie bases Basisplatte (13) mit Hilfe der Lasche für Schnitttiefeneinstellung (21) auf die gewünschte Tiefe und ziehen Sie den Knopf fest an. (Abb. 7B)
3. Die Schnitttiefe (14) kann an Hand der Tiefenskala (15) oder durch Messen des Abstands, um den das Sageblatt über die Basisplatte Herausragt, bestimmt werden. (Abb. 8 und 9)

EINSTELLUNG DES SCHNITTWINKELS (ABB. 10A, B)

1. Der Schnittwinkel kann in jeder beliebigen Position zwischen 0^ und 45^ eingestellt werden. (Abb. 10A)
2. Losen Sie den Neigungseinstellknopf (16) an der Vorderseite des Gerats und positionieren Sie die Basisplatte mit Hilfe der Neigungsskala im gewünschten Winkel (17). (Abb. 10B)
3. Nach Einstellung des Winkels, mussen Sie den Neigungseinstellungsknopf gut festziehen.

Deutsch

EIN-/AUS-SCHALTER (ABB. 11)

Zum Ein- oder Ausschalten des Geräts drücken Sie auf den Ein-/Aus-Schalter (18). Um ein unbeabsichtigtes Einsatzchen des Geräts zu vermeiden, funktioniert dieser Schalter nur, wenn der Sicherheitsknopf (19) gedrückt ist. Der Sicherheitsknopf kann mit dem Daumen gedrückt werden, so dass die anderen Finger zum Drucken des Ein-/Aus-Schalters frei bleiben. Es ist nicht erforderlich, den Sicherheitsknopf weiterhin eingedrückt zu halten, nachdem Sie auf den Ein-/Aus-Schalter gedrückt haben.

VERWENDUNG (ABB. 12)

GEFAHR:

BRINGEN SIE IHRE HANDE NICT IN DIE NAHE DES SCHNITTBEREICS WAHREND DAS GERAT IN BETRIEB IST. HALTEN SIE DAS STROMKABEL VOM SCHNITTBEREICH FERN UND VERLEGEN SIE ES SO, DASS ES WAHREND DES SAGENS NICT IM WERKSTUCK VERKLEMMT WERDEN KANN.

Drucken und schieben Sie die Säge während der Arbeitungen gleichmäßig (ÜBEN SIE KEINEN ZU GROSSEN DRUCK AUS), um einen gleichmäßigen Schnitt zu erzielen. Die Schnittgeschwindigkeit muss dem Werkstück entsprechen. (Schneiden Sie langsam, wenn das Werkstück hart ist.) Prüfen Sie das Sägeblatt früfig und ersetzen oder scharfen Sie es, wenn es stumpf ist, um eine Überlastung des Motors zu vermeiden.

ZUM SAGEN (ABB.13 A,B)

Wenn Sie mit senkrecht gehaltenem Sägeblatt arbeiten, verwenden Sie den Punkt "A" der Führungskerbe der Basisplatte (20) und folgen mit ihrer Säge der Führungslinie, die Sie mit einem Bleistift vorgezeichnet haben. Wenn Sie im Winkel von 45^ sagen, verwenden Sie den Punkt "B". These Führungskerbe zeigt den ungebahren Verlauf der Schnittlinie an. Führren Sie einen Testschnitt in ein Holzabfallstück durch, um die tatsächliche Schnittlinie zu ermitteln.

VORSICHT

Wenn Sie eine Parallelführung verwenden, daß diese den Rand des Werkstücks nur leicht berühren. Drücken Sie nicht zu fest.

VERWENDUNG DER LASERFUHRUNG (NUR MODELL EWS-1366) (ABB. 14)

WARNING

Richten Sie ihren Blick niemals direkt auf den Laserstrahl und schalten Sie den Laser niemals ein, wenn Sie ihre Säge nicht verwenden. Die Missachtung dieser Vorschrift kann zu schweren Körperverletzungen führen. Die Laserführung wirdwerkseitig montiert und ausgerichtet.

Hinweis: Führn Sie einen Test in ein Abfallstück durch, um die Ausrichtung des Lasers zu prufen. Stellen Sie bei Bedarf den Laser ein.

Zeichnen Sie eine gut sichtbare Führungslinie auf das Werkstück.
- Stellen Sie die Tiefe des Schnittwinkels je nach gewünschem Schnitt ein.
Schalten Sie die Laserführung ein.

Hinweis: Lassen Sie das Sägeblatt erst in das Werkstück eindringen, wenn der Motor seine maximale Drehzahl erreicht hat.
- Lassen Sie das Sageblatt langsam in das Werkstück eindringen.

Hinweis: Achten Sie darauf, dass die Laserführung der auf das Werkstück gezeichneten Laborlinie folgt, sodass Sie einen prazischen Schnitt erzielen.

Warten Sie nach Abschluss des Schnitts, bis das Sageblatt vollständig zum Stillstand gekommen ist, bevor Sie die Laserführung ausschalten.

LEUCHTEN (NUR MODELL EWS-1366) (ABB. 15)

Ohre Säge ist mit zwei Leuchten (26) ausgestattet, die das Werkstück in den dunkleren Bereichen beleuchten und Sie damit unterstützen, der Schnittlinie zu folgen.

EINSTELLUNG DER LASERFUHRUNG (ABB. 16)

Gehen Sie wie folgt vor, um den Laserwinkel einzustellen:

Drehen Sie die Schraube nach rechts, um den Laserstrahl nach rechts zu richten.
Drehen Sie die Schraube nach links, um den Laserstrahl nach links zu richten.

Gehen Sie wie folgt vor, um die Laserposition einzustellen:

Drehen Sie die andere Schraube nach links, um den Strahl rechts zu verschiben.
Drehen Sie die andere Schraube nach rechts, um den Strahl nach links zu verschiben.

Deutsch

WARTUNG

Vergewissern Sie sich nach der Verwendung, dass Ihr Gerät in einwandfreiem Zustand ist.

Es empfeihelt sich, Ihr Gerät mindestens einmal pro Jahr zu einem autorisierten Ryobi-Kundendienst zu bringen, um es komplett zu schmieren und zu reinigen.

NEHMEN SIE KEINE EINSTELLUNG VOR, WAHREND DER MOTOR IN BETRIEB IST.

ACHTEN SIE DARAUF, DAS STROMKABEL STETS ZU ENTFERNEN, BEVOR SIE DIE ZUBEHÖRTEILE ODER DIE VERSCHLEISSTEILE AUSWECHSELN (SÄGEBLATT, ANSATZSTÜCK, GLASPAPIER USW.) UND BEVOR SIE DAS GERAT SCHMIEREN ODER HANDHABEN.

VERGEWISsERN SIE SICH, DASS DIE GRIFFE SAUBER SIND (FREI VON OL UND FETT).

WARNING

Für eine höhere Sicherheit und Zuverlösigkeit müssen alle Reparaturen von einem autorisierten Ryobi-Kundendienst durchgeführt werden.

GARANTIEHINWEIS

Für alle Ryobi-Produkte gilt eine Garantie gegen Material- und Verarbeitungsfehler für einen Zeitraum von vierundzwanzig (24) Monaten ab dem Datum der vom Wiederverkäuser für den Endbenutzer ausgestellungen Originalrechnung.

Fehler, die auf Grund einer normalen Abnutzung, einer unberechtigten oder falschen Wartung oder Handhabung oder durch eine Überbelastung auftreten, sind von der Garantie ausgeschlossen. Dies gilt auch für Zubehörteile wie Batterien, Glühbirnen, Sägeblätter, Ansatzstücke, Beutel usw.

Senden Sie das Produkt im Fall eines Defekts innerhalb des Garantiezeitraumes in NICTZERLEGTEM Zustand zusammen mit dem Kaufnachweis an ihren Handler oder Ihr nachstes Ryobi-Kundendienstzentrum zurück.

These Garantie have been established by the Gesellschaften Rechte in Bezug auf fehlherfichte Produktie.

SPANNUNGS-LED

Dieses Gerät ist mit einer Spannings-LED (22) ausgestattet, die aufleuchtet, wenn das Gerät an das Stromnetz angeschlossen wird. Diese LED macht Sie darauf aufmerksam, dass das Gerät unter Spannung stehen und eingeschaltet wird, sobald Sie auf den Ein-/Aus-Schalter drücken.

UMWELTSCHUTZ

Rohstoffe * dürfen nicht in den Abfall geworfen werden, sondern müssen dem Recyclingsystem zugeführten werden. Trennen Sie ihre Abfälle und entsorgen Sie abgenutzte Geräte, Zubehör und Verpackungen über die entsprechenden Recycling-Container. Ryobi engagiert sich für den Umweltschutz.

Espanol

ELEKTRISCHE VEILIGHEID

DE ZAAGHOEK INSTELLLEN (AFB. 10A EN 10B)

LASERGELEIDER INSTELLLEN (AFB. 16)

NASTAVITEV KOTA REZANJA (SL. 10A, 10B)

GARANTIE-BEDINGUNGEN

Für alle Ryobi-Produkte gilt eine Garantie gegen Material- und Verarbeitungsfehler für einen Zeitraum von vierundzwanzig (24) Monaten ab dem Datum der vom Wiederverkäufer für den Endbenutzer ausgestelltten Originalrechnung.

Fehler, die auf Grund einer normalen Abnutzung, einer unberechtigten oder falschen Wartung oder Handhabung oder durch eine Überbelastung aufrettene, sind von der Garantie ausgeschlossen. Dies gilt auch für Zubehörnteile wie Batterien, Glühbirnen, Sägeblätter, Ansatzstücke, Beutel usw.

Senden Sie das Produkt im Fall eines Defekts innerhalb des Garantiezeitraumes in NICT ZERLEGTEM Zustand zusammen mit dem Kaufnachweis an ihren Handler oder ihr nastestes Ryobi-Kundendienstzentrum zurück.

These Garantie hat keine Auswirkungen auf ihre gesetzlichen Rechte in Bezug auf beherrhafte Produkte.

GARANTÍA - CONDICIONES

KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, dass这点 Produkt mit den folgenden Normen oder normativen Dokumenten über-einstimmt:

EN60745-1, EN60745-2-5, EN55014, EN61000-3-2, EN61000-3-11, 98/37/EC, 89/336/EEC

Ryobi Technologies GmbH

ITTERPARK 4

D-40724 HILDEN

GERMANY

Tel: [phone]

Fax: [phone]

Name/Title:

Michel Volleau
