LLCDI18022L - τρυπάνι RYOBI - Δωρεάν εγχειρίδιο χρήσης

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ LLCDI18022L RYOBI

Προσοχή! Είναι απαραίτητο να διαβάσετε τις συστάσεις των οδηγιών αυτών πριν και τη θέση σε λειτουργία.

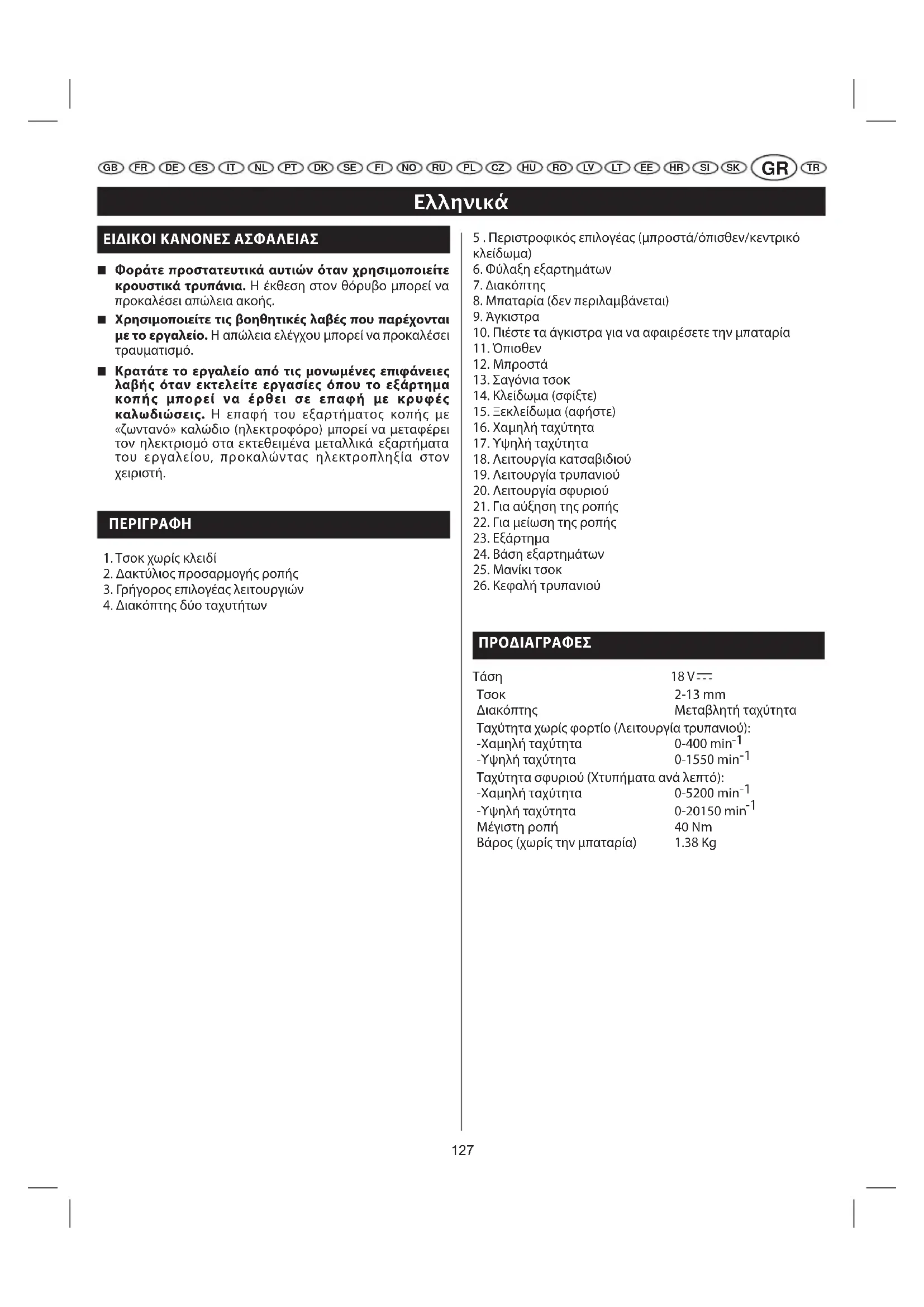

ΕΙΔΙΚΟΙ ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ

■ Φοράτε προστατευτικά αυτιών όταν χρησιμοποιείτε κρουστικά τρυπάνια. Η έκθεση στον θόρυβο μπορεί να προκαλέσει απώλεια ακοής.

Χρησιμοποιείτε τις βοηθητικές λαβές που παρέχονται με το εργαλείο. Η απώλεια ελέγχου μπορεί να προκαλέσει τραυματισμό.

Κρατάτε το εργαλείο από τις μονωμένες επιφάνειες λαβής όταν εκτελείτε εργασίες όπου το εξάρτημα κοπής μπορεί να έρθει σε επαφή με κρυφές καλωδιώσεις. Η επαφή του εξαρτήματος κοπής με «ζωντανό» καλώδιο (ηλεκτροφόρο) μπορεί να μεταφέρει τον ηλεκτρισμό στα εκτεθειμένα μεταλλικά εξαρτήματα του εργαλείου, προκαλώντας ηλεκτροπληξία στον χειριστή.

ПЕРИГРАФН

1. Τσοκ χωρίς κλειδί
2. Δακτύλιος προσαρμογής ροπής
3. Γρήγορος επιλογέας λειτουργιών

4. Διακόπτης δύο ταχυτήτων

5. Περιστροφικός επιλογέας (μπροστά/όπισθεν/κεντρικό κλείδωμα)

6. Φύλαξη εξαρτημάτων

7. Διακόπτης

8. Μπαταρία (δεν περιλαμβάνεται)

9. Άγκιστρα

10. Πιέστε τα άγκιστρα για να αφαιρέσετε την μπαταρία

11. Όπισθεν

12. Мпроστά
13. Σαγόνια τσοκ
    14.Κλείδωμα (σφίξτε)
14. Ξεκλείδωμα (αφήστε)
    16.Χαμηλή ταχύτητα
15. Υψηλή ταχύτητα
    18.Λειτουργία κατσαβιδιού
    19.Λειτουργία τρυπανιού
    20.Λειτουργία σφυριού
16. Για αύξηση της ροπής
17. Για μείωση της ροπής
18. Εξάρτημα
19. Βάση εξαρτημάτων
20. Mavíki took
21. Κεφαλή τρυπανιού

ΠΡΟΔΙΑΓΡΑΦΕΣ

Τάση	18 V ---
Τσοκ	2-13 mm
Διακόπτης	Μεταβλητή ταχύτητα
Ταχύτητα χωρίς φορτίο (Λειτουργία τρυπανιού):
-Χαμηλή ταχύτητα	0-400 min ^-1
-Υψηλή ταχύτητα	0-1550 min ^-1
Ταχύτητα σφυριού (Χτυπήματα ανά λεπτό):
-Χαμηλή ταχύτητα	0-5200 min ^-1
-Υψηλή ταχύτητα	0-20150 min ^-1
Μέγιστη ροπή	40 Nm
Βάρος (χωρίς την μπαταρία)	1.38 Kg

Ελληνικά

ΠΡΟΔΙΑΓΡΑΦΕΣ

MONTELODAIATAEHMΠΑΤΑΡΙΑΣ(δεν περιλαμβάνεται)		ΣΥΜΒΑΤΟΣΦΟΡΤΙΣΤΗΣ(δεν περιλαμβάνεται)
LLCDI1802	BPL-1820BPL-1815	BCL-1800BCS618BCL1418BCL14181HBCL14183H
	BPP-1815BPP-1815MBPP-1817BPP-1817M	BCL-1800BCS618BC-1815SBC-1800BCL1418BCL14181HBCL14183H

ΛΕΙΤΟΥΡΓΙΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μην χαλαρώσετε την προσοχή σας αφού εξοικειωθείτε με το εργαλείο σας. Μην ξεχνάτε ποτέ πως ένα δευτερόλεπτο απροσεξίας αρκεί για να τραυματιστείτε σοβαρά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Φοράτε πάντα γυαλιά ασφαλείας ή προστατευτικά γυαλιά με πλαϊνά ελάσματα όταν χρησιμοποιείτε εργαλεία. Η μη τήρηση της σύστασης αυτής μπορεί να προκαλέσει την προβολή ξένων σωμάτων στα μάτια σας επιφέροντας σοβαρές οφθαλμικές βλάβες.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μην χρησιμοποιείτε άλλα ανταλλακτικά ή εξαρτήματα εκτός από αυτά που συνιστά ο κατασκευαστής για το εργαλείο αυτό. Η χρήση μη συνιστώμενων ανταλλακτικών ή εξαρτημάτων μπορεί να επιφέρει κίνδυνο σοβαρού τραυματισμού.

ΕΦΑΡΜΟΓΕΣ

Μπορείτε να χρησιμοποιήσετε το προϊόν για τους παρακάτω σκοπούς:

■ Τρύπα σε κάθε τύπο προϊόντων ξύλου (ξυλεία, κοντραπλακέ, ξυλεπένδυση, ταμπλό σύνθεσης και μοριοσανίδες)
■ Τρύπημα σε κεραμικά, πλαστικά, φάιμπεργκλας και ελάσματα
■ Τρύπημα σε μέταλλα
■ Bíδωμα βιδών

■ Τρύπημα με σφυρί σε τσιμέντο, τούβλα ή άλλη τοιχοποιία

Το προϊόν δέχεται διατάξεις μπαταρίας Ryobi One+ 18 V λιθίου – ιόντων και Ryobi One+ 18 V νίκελ-καδμίου.

ΣΥΣΤΗΜΑ ΠΡΟΣΤΑΣΙΑΣ ΤΗΣ ΜΠΑΤΑΡΙΑΣ (ΛΙΘΙΟΥ-ΙΟΝΤΩΝ)

Οι μπαταρίες λιθίου-ιόντων 18 Της Ryobi είναι εξοπλισμένες με ενσωματωμένο σύστημα προστασίας που αυξάνει τη διάρκεια ζωής τους. Ωστόσο, αυτό το σύστημα προστασίας μπορεί να κάνει την μπαταρία και το εργαλείο να σταματήσουν, γεγονός που δεν συμβαίνει με τις μπαταρίες νίκελ-καδμίου.

Υπό ορισμένες συνθήκες χρήσης, η ηλεκτρονική διάταξη της μπαταρίας προκαλεί τη διακοπή της μπαταρίας επιφέροντας και αυτήν του εργαλείου. Για επανενεργοποίηση της μπαταρίας και του εργαλείου, απελευθερώστε τη σκανδάλη και ξαναρχίστε κανονικά την εργασία σας.

ΠΑΡΑΤΗΡΗΣΗ: για να αποφύγετε τη διακοπή της μπαταρίας, αποφύγετε την ακατάλληλη χρήση του εργαλείου σας. Εάν αφού ελευθερώσετε τη σκανδάλη, η μπαταρία και το εργαλείο δεν επανενεργοποιηθούν, αυτό σημαίνει ότι οι μπαταρία είναι εντελώς αποφορτισμένη. Για να φορτίσετε την μπαταρία, τοποθετήστε τη στο φορτιστή μπαταριών λιθίου-ιόντων.

ΤΟΠΟΘΕΤΗΣΗ ΜΠΑΤΑΡΙΑΣ

Βλ. Σχήμα 2.

■ Κλειδώστε τον διακόπτη τοποθετώντας τον περιστροφικό επιλογέα στην κεντρική θέση.
■ Τοποθετήστε την μπαταρία στο εργαλείο.
■ Βεβαιωθείτε ότι τα άγκιστρα στα πλαϊνά της μπαταρίας κουμπώνουν στη θέση τους και ότι η μπαταρία είναι καλά τοποθετημένη στο εργαλείο πριν αρχίσετε να το χρησιμοποιείτε.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αφαιρείτε πάντα την μπαταρία από το εργαλείο όταν συναρμολογείτε εξαρτήματα, κάνετε προσαρμογές, το καθαρίζετε ή δεν το χρησιμοποιείτε. Αφαιρώντας την μπαταρία αποφεύγετε την τυχαία έναρξη που μπορεί να προκαλέσει σοβαρό τραυματισμό.

ΑΦΑΙΡΕΣΗ ΜΠΑΤΑΡΙΑΣ

Βλ. Σχήμα 2.

■ Κλειδώστε τον διακόπτη τοποθετώντας τον περιστροφικό επιλογέα στην κεντρική θέση.
■ Πιέστε τα άγκιστρα στα πλαϊνά της μπαταρίας.
■ Αφαιρέστε την μπαταρία από το εργαλείο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Τα εργαλεία που λειτουργούν με μπαταρία είναι πάντα σε κατάσταση λειτουργίας. Γι' αυτόν τον λόγο, κλειδώνετε πάντα τον διακόπτη όταν δεν τα χρησιμοποιείτε ή τα μεταφέρετε.

Ελληνικά

ΛΕΙΤΟΥΡΓΙΑ

ΔΙΑΚΟΠΤΗΣ

Βλ. Σχήμα 3.

■ Για να ΕΝΕΡΓΟΠΟΙΗΣΕΤΕ το τρυπάνι, πατήστε τον διακόπτη.

■ Για να το ΑΠΕΝΕΡΓΟΠΟΙΗΣΕΤΕ, αφήστε τον διακόπτη.

ΜΕΤΑΒΛΗΤΗ ΤΑΧΥΤΗΤΑ

Ο διακόπτης μεταβλητής ταχύτητας παρέχει υψηλότερη ταχύτητα και ροπή με αυξημένη πίεση του διακόπτη και χαμηλότερη ταχύτητα με μειωμένη πίεση.

ΣΗΜΕΙΩΣΗ: Μπορεί να ακούσετε έναν ήχο σφυρίγματος ή κουδουνίσματος από τον διακόπτη κατά τη διάρκεια της χρήσης. Μην ανησυχείτε, αφού πρόκειται για φυσιολογικό μέρος της λειτουργίας του.

ΠΕΡΙΣΤΡΟΦΙΚΟΣ ΕΠΙΛΟΓΕΑΣ

(ΜΠΡΟΣΤΑ/ΟΠΙΣΘΕΝ/ΚΕΝΤΡΙΚΟ ΚΛΕΙΔΩΜΑ)

Βλ. Σχήμα 3.

Το εξάρτημα περιστροφής είναι αναστρέψιμο και ελέγχεται με επιλογέα που βρίσκεται πάνω από τον διακόπτη. Με το τρυπάνι κρατημένο σε θέση λειτουργίας, ο περιστροφικός επιλογέας πρέπει να βρίσκεται αριστερά από τον διακόπτη για να τρυπήσετε με κίνηση προς τα εμπρός. Η κατεύθυνση τρυπήματος αντιστρέφεται όταν ο επιλογέας βρίσκεται δεξιά από τον διακόπτη.

Βάζοντας τον διακόπτη στη θέση OFF (κεντρικό κλείδωμα) μειώνετε τις πιθανότητες τυχαίας εκκίνησης του εργαλείου όταν δεν το χρησιμοποιείτε.

ΠΡΟΣΟΧΗ:

Για να μην προκληθούν ζημιές στα γρανάζια, αφήνετε πάντα το τσοκ να σταματάει τελείως πριν αλλάξετε την κατεύθυνση περιστροφής.

Για να σταματήσετε το τρύπημα, αφήστε τον διακόπτη και περιμένετε μέχρι το τσοκ να σταματήσει τελείως.

ΣΗΜΕΙΩΣΗ: Το τρυπάνι δεν λειτουργεί αν ο περιστροφικός επιλογέας δεν είναι τέρμα αριστερά ή δεξιά.

Μην χρησιμοποιείτε το τρυπάνι σε χαμηλές ταχύτητες για μεγάλα χρονικά διαστήματα. Η λειτουργία σε χαμηλές ταχύτητες με συνεχή χρήση, μπορεί να προκαλέσει υπερθέρμανση στο τρυπάνι. Αν συμβεί αυτό, κρυώστε το τρυπάνι λειτουργώντας το χωρίς φορτίο σε πλήρη ταχύτητα.

ΕΣΩΤΕΡΙΚΟ ΚΛΕΙΔΩΜΑ ΑΤΡΑΚΤΟΥ

Το εσωτερικό κλείδωμα ατράκτου επιτρέπει τον αυτόνομο έλεγχο από τον χρήστη των προσαρμογών του τσοκ και των αλλαγών εξαρτημάτων. Πιέζοντας το σώμα του τσοκ, τα σαγόνια του σταματάνε να γυρίζουν. Για να αλλάξετε εξαρτήματα και να κάνετε προσαρμογές στο τσοκ, πιέστε το σώμα το υ και στρίψτε το.

TAXYTΣOK

Βλ. Σχήμα 4.

Το ταχυτσόκ επιτρέπει την στερέωση των τρυπανιών / κατσαβιδόλαμων στις σιαγώνες του τσοκ ή την αφαίρεσή τους. Τα τόξα που απεικονίζονται στο τσοκ επισημαίνουν τη

διεύθυνση προς την οποία πρέπει να γυρίσετε το τσοκ για να ΣΤΕΡΕΩΘΕΙ (σφίξει) ή να ΑΦΑΙΡΕΘΕΙ (ξεσφίξει) το τρυπάνι.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μην προσπαθήσετε να στερεώσετε ένα τρυπάνι / μια κατσαβιδόλαμα κρατώντας το τσοκ με το ένα χέρι και ξεκινώντας το δραπανοκατσάβιδο για να σφίξετε τη σιαγόνα του τσοκ. Το τσοκ θα μπορούσε να γλιστρήσει μέσα στο χέρι σας ή το χέρι σας θα μπορούσε να μετακινηθεί και να έρθει σε επαφή με το περιστρεφόμενο τρυπάνι / κατσαβιδόλαμα, γεγονός που μπορεί να προκαλέσει ατύχημα και σοβαρό σωματικό τραυματισμό.

ΓΡΑΝΑΖΙ ΔΥΟ ΤΑΧΥΤΗΤΩΝ (ΗΙ-LO)

Βλ. Σχήμα 5.

Το τρυπάνι διαθέτει γρανάζι δύο ταχυτήτων που είναι σχεδιασμένο για τρύπημα ή βίδωμα σε ταχύτητα LO (1) (χαμηλή) ή HI (2) (υψηλή). Ένας διακόπτης ολίσθησης βρίσκεται στην κορυφή του τρυπανιού και σας επιτρέπει να επιλέξετε ταχύτητα LO (1) ή HI (2). Όταν χρησιμοποιείτε το τρυπάνι σε ταχύτητα LO (1), η ταχύτητα μειώνεται και η μονάδα έχει περισσότερη ισχύ και ροπή.

Όταν χρησιμοποιείτε το τρυπάνι σε ταχύτητα HI (2), η ταχύτητα αυξάνεται και η μονάδα έχει λιγότερη ισχύ και ροπή. Χρησιμοποιείτε την ταχύτητα LO (1) για εφαρμογές που χρειάζονται υψηλή ισχύ και ροπή και την ταχύτητα HI (2) για εφαρμογές που χρειάζονται γρήγορο τρύπημα ή βίδωμα.

ΣΗΜΕΙΩΣΗ: Αν δυσκολεύεστε να αλλάξετε ταχύτητα, γυρίστε το τοσκ με το χέρι μέχρι να κλειδώσουν οι ταχύτητες.

ΠΡΟΣΟΧΗ:

Μην αλλάζετε ποτέ ταχύτητα όσο λειτουργεί το εργαλείο. Διαφορετικά μπορεί να προκληθεί σοβαρή βλάβη στο τρυπάνι.

ΤΑΧΥΕΠΙΛΟΓΕΑΣ ΛΕΙΤΟΥΡΓΙΑΣ

Βλ. Σχήμα 6.

Ο ταχυεπιλογέας λειτουργίας σας επιτρέπει να περάσετε γρήγορα από τη λειτουργία διάτρησης στη λειτουργία βιδώματος ή στην κρουστική λειτουργία ή αντίστροφα.

Γενικώς, η λειτουργία διάτρησης πρέπει να χρησιμοποιείται για τη διάτρηση και την πραγματοποίηση των δύσκολων εργασιών. Η λειτουργία βιδώματος χρησιμεύει στο βίδωμα και η κρουστική λειτουργία στην πραγματοποίηση διάτρησης με κρούση.

ΕΠΙΛΟΓΗ ΡΥΘΜΙΣΗΣ ΒΙΔΩΜΑΤΟΣ Ή ΤΡΥΠΑΝΙΟΥ

Βλ. Σχήμα 5-6.

Χρησιμοποιώντας το παρακάτω διάγραμμα, επιλέξετε τη σωστή ταχύτητα και λειτουργία για τον τύπο εξαρτήματος, τον σύνδεσμο και το υλικό που θα χρησιμοποιήσετε.

■ Επιλέξτε την ΕΦΑΡΜΟΓΗ σας

■ Επιλέξτε τη σωστή ΤΑΧΥΤΗΤΑ: (1/ΧΑΜΗΛΗ ή 2/ΥΨΗΛΗ)

■ Επιλέξτε τη σωστή ΛΕΙΤΟΥΡΓΙΑ: (ΒΙΔΩΜΑ, ΤΡΥΠΑΝΙ Ή ΣΦΥΡΙ)

Ελληνικά

ΛΕΙΤΟΥΡΓΙΑ

1. ΕΦΑΡΜΟΓΗ	2. ΤΑΧΥΤΗΤΑ	3. ΛΕΙΤΟΥΡΓΙΑ
• Ξυλόβιδες έως 9.5 mm διάμετρο και 38.1 mm μήκος• Οπή έως 50,8 mm.• Κεφαλές φτυαριού έως 38.1 mm• Κεφαλές τρυπανιού έως 12.7 mm• Τρύπημα σε μέταλλο• Βίδες τσιμέντου	1/ΧΑΜΗΛΗ	ΛΕΙΤΟΥΡΓΙΑ ΤΡΥΠΗΜΑΤΟΣ (ΜΗ ΕΝΕΡΓΗ ΠΡΟΣΑΡΜΟΓΗ ΡΟΠΗΣ)[IMAGE]
	2/ΥΨΗΛΗ
• Κεφαλές τρυπανιού έως 6.4 mm• Βίδες εδάφους ή ξύλου έως 76.2 mm μήκος• Βιδωτές βίδες	1/ΧΑΜΗΛΗ	ΛΕΙΤΟΥΡΓΙΑ ΒΙΔΩΜΑΤΟΣ[IMAGE]
• Βίδες εδάφους ή ξύλου έως 76.2 mm μήκος• Μικρές βίδες ή λεπτές εργασίες που απαιτούν περισσότερο έλεγχο	2/ΥΨΗΛΗ
• Κεφαλές τοιχοποιίας έως 12.7 mm.	1/ΧΑΜΗΛΗ	ΛΕΙΤΟΥΡΓΙΑ ΣΦΥΡΙΟΥ (ΜΗ ΕΝΕΡΓΗ ΠΡΟΣΑΡΜΟΓΗ ΡΟΠΗΣ)
	2/ΥΨΗΛΗ

ΠΡΟΣΑΡΜΟΓΗ ΡΟΠΗΣ

Βλ. Σχήμα 7.

Όταν χρησιμοποιείτε το δρεπανοκατσάβιδο για διάφορες εργασίες βιδώματος, θα χρειαστεί να αυξάνετε ή να μειώνετε την ροπή για να μην καταστραφούν οι κεφαλές βιδών, τα σπειρώματα, το τεμάχιο στο οποίο εργάζεστε κλπ. Γενικά, η ένταση της ροπής πρέπει να αντιστοιχεί στη διάμετρο της βίδας. Αν η ροπή είναι υπερβολικά υψηλή ή οι βίδες πολύ μικρές, μπορεί να προκληθούν φθορές ή βλάβες στις βίδες.

Η ροπή προσαρμόζεται περιστρέφοντας τον δακτύλιο προσαρμογής ροπής.

Η ροπή είναι μεγαλύτερη όταν ο δακτύλιος προσαρμογής ρυθμίζεται σε υψηλότερη ρύθμιση. Η ροπή είναι μικρότερη όταν ο δακτύλιος προσαρμογής ρυθμίζεται σε χαμηλότερη ρύθμιση.

Η σωστή ρύθμιση εξαρτάται από τον τύπο υλικού και το μέγεθος της βίδας που χρησιμοποιείτε.

ΔΙΑΜΕΡΙΣΜΑ ΤΑΚΤΟΠΟΙΗΣΗΣ ΤΩΝ ΚΑΤΣΑΒΙΔΟΛΑΜΩΝ

Βλ. Σχήμα 2.

Όταν δεν χρησιμοποιούνται, οι κατσαβιδόλαμες που παρέχονται με το δραπανοκατσάβιδό σας μπορούν να τακτοποιηθούν στο διαμέρισμα που προβλέπεται γι αυτό και βρίσκεται μέσα στη βάση του δραπανοκατσάβιδου.

ΤΟΠΟΘΕΤΗΣΗ ΚΕΦΑΛΩΝ

Βλ. Σχήμα 8.

■ Κλειδώστε τον διακόπτη τοποθετώντας τον περιστροφικό επιλογέα στην κεντρική θέση.
■ Ανοίξτε ή κλείστε τα σαγόνια του τσοκ σε ένα σημείο που το άνοιγμα είναι ελαφρώς μεγαλύτερο από το μέγεθος της κεφαλής που θα χρησιμοποιήσετε. Επίσης, ανασηκώστε το μπροστινό μέρος του τρυπανιού ελαφρά για να μη πέσει η κεφαλή από τα σαγόνια του τσοκ.
■ Τοποθετήστε την κεφαλή τρυπανιού.
■ Σφίξτε τα σαγόνια του τσοκ στην κεφαλή του τρυπανιού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι έχετε τοποθετήσει την κεφαλή τρυπανιού ίσια στα σαγόνια του τσοκ. Μην τοποθετείτε την κεφαλή στα σαγόνια με γωνία και σφίγγετε μετά. Αυτό μπορεί να προκαλέσει την πτώση της κεφαλής από το τρυπάνι, οδηγώντας σε πιθανό σοβαρό τραυματισμό ή βλάβη στο τσοκ.

Ελληνικά

ΛΕΙΤΟΥΡΓΙΑ

ΣΗΜΕΙΩΣΗ: Περιστρέψτε το σώμα του τσοκ στην κατεύθυνοη του βέλους με ένδειξη LOCK (ΚΛΕΙΔΩΜΑ) για να σφίξετε τα σαγόνια του. Μην χρησιμοποιείτε κλειδί για να σφίξετε ή ξεσφίξετε τα σαγόνια του τσοκ.

ΑΦΑΙΡΕΣΗ ΚΕΦΑΛΩΝ

Βλ. Σχήμα 8.

■ Κλειδώστε τον διακόπτη τοποθετώντας τον περιστροφικό επιλογέα στην κεντρική θέση.
■ Ανοίξτε τα σαγόνια του τσοκ.

ΣΗΜΕΙΩΣΗ: Περιοτρέψτε το σώμα του τσοκ στην κατεύθυνση του βέλους με ένδείξη UNLOCK (ΞΕΚΛΕΙΔΩΜΑ) για να ξεσφίξετε τα σαγόνια του. Μην χρησιμοποιείτε κλειδί για να σφίξετε ή ξεσφίξετε τα σαγόνια του τσοκ.

■ Αφαιρέστε την κεφαλή τρυπανιού.

ТРУПНМА

Ελέγξτε την κατεύθυνση του περιστροφικού επιλογέα για να βεβαιωθείτε ότι είναι στη σωστή ρύθμιση (μπροστά ή όπισθεν).
■ Ασφαλίστε το υλικό που θα τρυπήσετε σε μέγγενη ή με σφιγκτήρες για να μη γυρίζει καθώς θα περιστρέφεται η κεφαλή τρυπανιού.
■ Κρατήστε το τρυπάνι γερά και τοποθετήστε την κεφαλή στο σημείο που θέλετε να τρυπήσετε.
■ Πιέστε τον διακόπτη για να ξεκινήσετε το τρύπημα.
■ Μετακινήστε την κεφαλή τρυπανιού στο κομμάτι, εφαρμόζοντας αρκετή πίεση μόνο για να συνεχίσει να κόβει. Μην πιέζετε το τρυπάνι και μην ασκείτε πλαϊνή πίεση για να μεγαλώσετε τις τρύπες. Αφήστε το εργαλείο να κάνει τη δουλειά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Προσέχετε γιατί το τρυπάνι μπορεί να μαγκώσει στην αρχή. Όταν συμβαίνει αυτό, το τρυπάνι έχει την τάση να πιάνεται και να κλωτσάει προς την αντίθετη κατεύθυνση από αυτήν της περιστροφής, γεγονός που μπορεί να οδηγήσει σε απώλεια ελέγχου όταν τρυπάτε υλικό. Αν δεν είστε προετοιμασμένοι, αυτή η απώλεια ελέγχου μπορεί να οδηγήσει σε πιθανό σοβαρό τραυματισμό.

'Отав трупáte σκληρές, λείες επιφάνειες, χρηοιμοποιείστε ένα κεντρικό τρύπημα για να μαρκάρετε τη θέση της τρύπας. Έτσι δεν γλιστράει η κεφαλή έξω από το κέντρο όταν ξεκινάει η τρύπα.
- Όταν τρυπάτε μέταλλα, χρησιμοποιήστε ένα ελαφρύ λάδι στην κεφαλή για να μην υπερθερμανθεί. Το λάδι παρατείνει τη διάρκεια ζωής της κεφαλής και αυξάνει τη δράση τρυπήματος.
■ Αν η κεφαλή κολλήσει στο κομμάτι ή μαγκώσει, σταματήστε αμέσως το εργαλείο. Αφαιρέστε την κεφαλή από το κομμάτι και δείτε γιατί μάγκωσε.

ΣΗΜΕΙΩΣΗ: Το τρυπάνι έχει ηλεκτρικό φρένο. Όταν αφήνετε τον διακόπτη, το τσοκ σταματάει να γυρίζει. Όταν το φρένο λειτουργεί σωστά, εμφανίζονται σπινθήρες μέσα από τις οπές εξαερισμού στο περίβλημα. Αυτό είναι φυσιολογικό και υποδηλώνει τη λειτουργία του φρένου.

ΣΥΝΤΗΡΗΣΗ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Σε περίπτωση αντικατάστασης πρέπει να χρησιμοποιούνται αποκλειστικά γνήσια ανταλλακτικά Ryobi. Η χρήση οποιουδήποτε άλλου ανταλλακτικού μπορεί να παρουσιάσει κίνδυνο ή να προκαλέσει ζημιά στο προϊόν.

Μην χρησιμοποιείτε διαλύτες για να καθαρίσετε τα πλαστικά τμήματα. Τα περισσότερα πλαστικά κινδυνεύουν να πάθουν ζημιά με τη χρήση ορισμένων διαλυτών που διατίθενται στο εμπόριο. Χρησιμοποιήστε ένα καθαρό πανάκι για να απομακρύνετε τις ακαθαρσίες, τη σκόνη, το λάδι, το γράσο, κλπ.

Ελληνικά

ΣΥΝΤΗΡΗΣΗ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μην αφήνετε ποτέ υγρά φρένων, βενζίνη, προϊόντα με βάση το πετρέλαιο, διεισδυτικά έλαια, κλπ να έρθουν σε επαφή με τα πλαστικά τμήματα. Αυτά τα χημικά προϊόντα περιέχουν ουσίες οι οποίες μπορούν να προξενήσουν ζημιά, να μειώσουν ή να καταστρέψουν το πλαστικό.

Μην έχετε υπερβολικές απαιτήσεις από τα εργαλεία σας. Η εντατική χρήση μπορεί να προκαλέσει ζημιά στο εργαλείο καθώς και στο προς επεξεργασία αντικείμενο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μην προσπαθήσετε να τροποποιήσετε το εργαλείο σας ή να προσθέσετε εξαρτήματα η χρήση των οποίων δε συνιστάται. Τέτοιου είδους μετατροπές ή τροποποιήσεις αποτελούν ακατάλληλη χρήση και μπορούν να επιφέρουν επικίνδυνες καταστάσεις με συνέπεια το σοβαρό σωματικό τραυματισμό.

ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Ανακυκλώνετε τις πρώτες ύλες αντί να τις πετάτε στον κάδο οικιακών απορριμμάτων. Για την προστασία του περιβάλλοντος, πρέπει να γίνεται διαλογή του εργαλείου, των εξαρτημάτων και των συσκευασιών του.

ΠΣΥΜΒΟΛΟ

Προειδοποίηση ασφάλειας

V

Bolt

min-1

Περιστροφές ή παλινδρομήσεις ανά λεπτό

...

Συνεχές ρεύμα

Συμμόρφωση CE

Παρακαλούμε διαβάστε τις οδηγίες προσεκτικά πριν ξεκινήσετε το μηχάνημα.

Ανακυκλώστε τα απορρίμματα

Τα ηλεκτρικά προϊόντα προς απόρριψη δεν θα πρέπει να απορρίπτονται μαζί με τα οικιακά απόβλητα. Παρακαλούμε ανακυκλώστε όπου υπάρχουν οι αντίστοιχες εγκαταστάσεις. Μιλήστε με τις τοπικές αρχές ή τον πωλητή για να σας ενημερώσουν σχετικά με τα προγράμματα ανακύκλωσης.

Türkçe

GR Συμμόρφωση με τεχνικούς κανονισμούς

Αυτό το προϊόν Ryobi φέρει εγγύηση κατά των κατασκευαστικών ελαττωμάτων και των ελαττωματικών τημμάτων για μια διάρκεια εικοσιτεσσάρων (24) μηνών, από την ημερομηνία που αναφέρεται στο πρωτότυπο του τιμολογίου που καταρτίστηκε από τον μεταπωλητή για τον τελικό χρήστη.

Οι φυσιολογικές φθορές ή εκείνες που θα προκληθούν από μη φυσιολογική ή μη επιτρεπτή χρήση ή συντήρηση, ή από υπερφόρτιση δεν καλύπτονται από την παρούσα εγγύηση καθώς και τα εξαρτήματα όπως μπαταρίες, λάμπες, μύτες, σακούλες κλπ.

Σε περίπτωση κακής λειτουργίας κατά την περίοδο εγγύησης, παρακαλείστε να απευθύνετε το προϊόν ΧΩΡΙΣ ΝΑ ΤΟ ΑΝΟΙΞΕΤΕ, με την απόδειξη αγοράς, στον προμηθευτή σας ή στο κοντινότερο Κέντρο Τεχνικής Εξυπηρέτησης Υροδι.

Τα νόμιμα δικαιώματά σας που αφορούν στα ελαττωματικά προϊόντα δεν αμφισβητούνται από την παρούσα εγγύηση.

TR

GARANTI - ŞARTLAR

Τα επίπεδα εκπομπών κραδασμών που παρέχονται στο παρόν ενημερωτικό φυλλάδιο, έχουν μετρηθεί βάσει τυποποιημένης δοκιμής που προβλέπεται στο EN60745 και μπορούν να συγκριθούν για τη σύγκριση του εργαλείου με άλλα. Μπορούν επίσης να χρησιμοποιηθούν για προκαταρκτική αξιολόγηση της έκθεσης. Τα δηλωμένα επίπεδα εκπομπών κραδασμών αφορούν τις βασικές εφαρμογές του εργαλείου. Όστόσο, αν το εργαλείο χρησιμοποιείται για διαφορετικές εφαρμογές, με διαφορετικά εξαρτήματα ή με κακή συντήρηση, η εκπομπή κραδασμών μπορεί να διαφέρει. Αυτό μπορεί να αυξήσει σημαντικά το επίπεδο έκθεσης στη συνολική περίοδο εργασίας.

Η εκτίμηση των επιπέδων έκθεσης σε κραδασμούς θα πρέπει επίσης να λαμβάνει υπ' όψη τις χρονικές περιόδους κατά τις οποίες το εργαλείο είναι απενεργοποιημένο ή λειτουργεί χωρίς να χρησιμοποιείται σε συγκεκριμένη εργασία. Αυτό μπορεί να μείωσει σημαντικά το επίπεδο έκθεσης στη συνολική περίοδο εργασίας. Εφαρμόστε επιπρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή από τις επιπώσεις των κραδασμών, όπως τα εξής: συντηρείτε το εργαλείο και τα εξαρτήματα, διατηρείτε τα χέρια ζεστά, οργανώστε μοτίβα εργασίας.

TR

UYARI

Δηλώνουμε υπευθύνως ότι το προϊόν αυτό συμμορφούται προς τα ακόλουθα πρότυπα ή τυποποιημένα έγγραφα:

2011/65/EU, 2006/42/EC, 2004/108/EC, EN 60745-1:2009+A11:2010, EN 60745-2-1:2010, EN 60745-2-2:2010, EN 55014-1:2006+A1:2009+A2:2011, EN 55014-2:1997+A2:2008.

Επίπεδο ακουστικής πίεσης (K=3 dB(A)) 88.5 dB(A) Επίπεδο ακουστικής ισχύος (K=3 dB(A)) 99.5 dB(A)

Σταθμισμένη ενεργός τιμή

Συνολικές άξιες κραδασμών (τριαξονικό διανυσματικό άθροισμα) σύμφωνα με EN60745:

Τρύπημα σε μέταλλο, τιμή εκπομπής κραδασμών ah,D = 1,4 m/s2 (Αβεβαιότητα K = 1.5 m/s²)

Κρουστικό τρύπημα σε τοιμέντο, τιμή εκπομπής κραδασμών ah,D = 15,0 m/s² (Αβεβαιότητα K = 1.5 m/s²)

Βίδωμα χωρίς κρούση, τιμή εκπομπής κραδασμών ah,D = 0,7 m/s2 (Αβεβαιότητα K = 1.5 m/s2)

TR

UYGUNLUK BELGESİ
