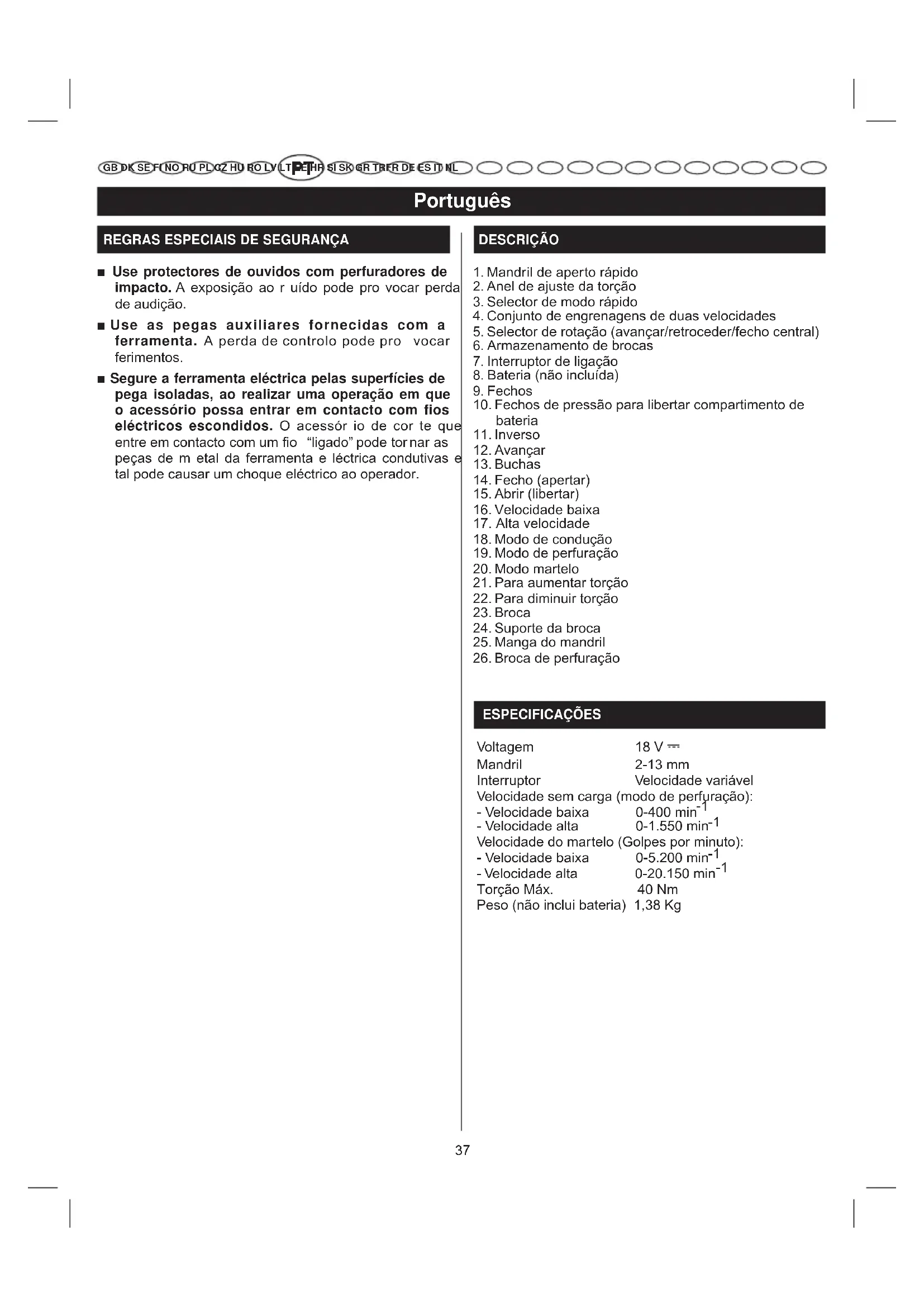

MANUAL DE UTILIZAÇÃO 37

■ Use protectores de ouvidos com perfuradores de impacto. A exposição ao r uído pode pro vocar perda de audição. ■ Use as pegas auxiliares fornecidas com a ferramenta. A perda de controlo pode pro vocar ferimentos. ■ Segure a ferramenta eléctrica pelas superfícies de pega isoladas, ao realizar uma operação em que o acessório possa entrar em contacto com fios eléctricos escondidos. O acessór io de cor te que entre em contacto com um fio “ligado” pode tor nar as peças de m etal da ferramenta e léctrica condutivas e tal pode causar um choque eléctrico ao operador.

2. Anel de ajuste da torção

3. Selector de modo rápido

4. Conjunto de engrenagens de duas velocidades

5. Selector de rotação (avançar/retroceder/fecho central)

6. Armazenamento de brocas

7. Interruptor de ligação

8. Bateria (não incluída)

10. Fechos de pressão para libertar compartimento de

16. Velocidade baixa

18. Modo de condução

19. Modo de perfuração

21. Para aumentar torção

22. Para diminuir torção

26. Broca de perfuração

ESPECIFICAÇÕES Voltagem 18 V Mandril 2-13 mm Interruptor Velocidade variável Velocidade sem carga (modo de perfuração): - Velocidade baixa 0-400 min

- Velocidade alta 0-1.550 min

Velocidade do martelo (Golpes por minuto): - Velocidade baixa 0-5.200 min

- Velocidade alta 0-20.150 min

Torção Máx. 40 Nm Peso (não inclui bateria) 1,38 Kg38 Português

GB DK SE FI NO RU PL CZ HU RO LV LT EE HR SI SK GR TRFR DE ES IT NL ESPECIFICAÇÕES MODELO BATERIA (não incluída) CARREGADOR (não incluída) LLCDI1802 BPL-1820 BPL-1815 BPP-1815 BPP-1815M BPP-1817 BPP-1817M BCL-1800 BCS618 BCL1418 BCL14181H BCL14183H BCL-1800 BCS618 BCL1418 BC-1815S BC-1800 BCL14181H BCL14183H OPERAÇÃO AVISO Não diminua a sua vigilância mesmo depois de se ter f amiliarizado com a f erramenta. Nunca se esqueça que basta um segundo de f atenção para se ferir gravemente. alta de AVISO Use sempre óculos de seg urança ou óculos de protecção munidos de resguardos laterais quando utilizar ferramentas. A f alta de cumpr imento desta instr ução pode ocasionar a projecção de corpos estranhos para os olhos e provocar lesões oculares graves. AVISO Não utiliz e peças nem acessór ios dif erentes dos recomendados pelo f abricante par a esta ferramenta. A utilização de peças ou acessór não recomendados pode ocasionar r ios ferimentos graves. APLICAÇÕES

ve utilizar este produto para os fi ns indicados a seguir: ■ Perfuração em todos os tipos de produtos de madeir a (madeira de constr ução, contraplacado, revestimento, chapas compostas e chapas rígidas) ■ Perfuração em cerâmica, plástico , fibra de vidro e laminados ■ Perfuração em metais■ Parafusos de condução ■ Perfuração a mar telo em betão , tijolo ou outr alvenaria Este produto suporta baterias de iões de lítio Ryobi One+ 18 V e de níquel-cádmio Ryobi One+ 18 V. SISTEMA DE PROTECÇÃO DA BATERIA (LÍTIO-ION) As baterias lítio-ion 18 V da Ryobi estão equipadas com um sistema de protecção integ rado que aumenta a vida útil. No entanto , este sistema de protecção pode f parar a bater ia e a f erramenta, o que não acontece com as baterias níquel-cádmio. Em cer tas condições de utilização , o dispositiv o electrónico da bater ia pro voca a par agem da bater ia e pára igualmente a ferramenta. Para reinicializar a bater ia e a f erramenta, solte o gatilho e recomece nor malmente o seu trabalho. NOTA: Para evitar que a bater ia pare , evite utilizar a ferramenta de modo abusivo. Depois de soltar o gatilho , se a bater e a f

não se reinicializarem, isso significa que a bater erramenta totalmente descarregada. Para recarregar a bater insira-a no carregador de baterias lítio-ion.

PARA INSTALAR A BATERIA

■ Feche o interr uptor colocando a direcção do selector de rotação na posição central. ■ Coloque a bateria na ferramenta. ■ Certifique-se qu e os tr em cada lado do compartimento da bater incos deslizam correctamente e que a bater ia se encontr a fir me na f erramenta antes de começar a operação.

ia, ia está azer AVISO Retire sempre a bateria da sua ferramenta quando estiver a colocar peças, a efectuar ajustes, limpar ou quando não estiv er a ser utilizado . A remoção da bate ria evitará o funcion amento aci dental da ferramenta que poderá pro vocar f erimentos graves.

PARA RETIRAR A BATERIA

■ Feche o interr uptor colocando a direcção do selector de rotação na posição central. ■ Pressione os fechos nos lados da bateria.■ Retire a bateria da ferramenta. AVISO As f erramentas que funcionam a bater estão sempre em condições oper acionais.Por conseguinte, o interr uptor deve estar sempre travado quando não estiv er em utilização ou quando transportar a ferramenta.

Observe a Figura 2. Observe a Figura 2.39 Português

O interr uptor de v elocidade v ariável proporciona uma maior v elocidade e torção com o aumento da pressão sobre o interruptor e uma velocidade mais lenta com menos pressão sobre o interruptor. NOTA: Poderá ouvir um apito ou um ruído do interruptor durante a utilização. Não se preocupe; isto é parte normal da função do interruptor.

(AVANÇAR/RETROCEDER/FECHO CENTRAL) A rotação da broca é re versível e é controlada por um selector localizado acima do interr uptor de ligação . Com a broca mantida na posição nor mal de funcionamento , o selector de rotação de ve estar posicionado para a esquerda do interr uptor de ligação par a uma perfur ação de avanço. A direcção da perfur ação é in vertida quando o selector se encontr a par a a direita do interr uptor de ligação. Colocar o interr uptor de ligação na posição OFF (fecho central) ajuda a reduzir a possibilidade de arr anque accidental quando a f erramenta não se encontr a a ser utilizada. ATENÇÃO: Para pre venir quaisquer danos na eng renagem, deixe sempre que o mandr il se imobiliz e totalmente antes de mudar a direcção da rotação. Para parar a broca, liberte o interruptor de ligação e deixe que o mandril se imobilize totalmente. NOTA: A broca não funcionará a não ser que o selector de rotação esteja totalmente vir ado para a esquerda ou direita. Evite fazer a broca funcionar a velocidades baixas durante períodos prolongados de tempo . O funcionamento a baixas v elocidades n uma utilização constante pode fazer com que a broca sofra sobreaquecimento. Caso isto aconteça, arrefeça a broca f azendo-a funcionar sem carga e à velocidade máxima.

FECHO DO EIXO INTERNO

O fecho do veio interno permite ao utilizador controlar com uma só mão os ajustes no mandril e as trocas de brocas. Ao aper tar o cor po do mandr il impedirá as b uchas de girarem. Para trocar de brocas e ajustar o mandril, aperte o corpo do mandril e rode-o.

BUCHA DE APERTO RÁPIDO

A b ucha de aper to rápido per mite f xar brocas / pontas na maxila da b ucha ou retirá-las . As setas desenhadas na bucha indicam a direcção em que a b rodada par a FIXAR (aper tar) ou RETIRAR (desaper tar) a broca. ucha deve ser AVISO Não tente fixar uma broca / ponta segur ando a b ucha com uma mão e pondo o berbequim- aparafusadora a tr abalhar par a aper tar a maxila da b ucha. A b ucha poder ia deslizar na sua mão ou a sua mão poder ia derr apar e entr ar em contacto com a broca/ a ponta em rotação , o que poderia ocasionar um acidente e f graves.

CONJUNTO DE ENGRENAGEM DE DUAS

VELOCIDADES (ALTA-BAIXA) A perfur adora possui um conjunto de eng renagem de duas velocidades concebido para perfuração ou condução nas velocidades LO (1) (baixa) ou HI (2) (alta). Encontra- se no topo da perfur adora um interruptor deslizante para seleccionar a velocidade LO (1) ou HI (2). Ao utilizar a ferramenta na velocidade LO (1), a velocidade irá diminuir e a unidade terá mais potência e torção. Ao utilizar a ferramenta na velocidade HI (2), a velocidade irá aumentar e a unidade terá menos potência e torção. Use a v elocidade LO (1) para aplicações de maior potência e torção e a velocidade HI (2) para aplicações de perfuração ou condução rápida. NOTA: Se tiv er dif culdade em passar de um inter valo de eng renagem par a outr a, f aça rodar man ualmente o mandril até que as engrenagens engatem. erimentos ATENÇÃO: Nunca troque engrenagens com a ferramenta em funcionamento. O não cumpr imento deste a viso pode causar danos graves ao martelo.

SELECTOR RÁPIDO DE MODO

O selector rápido de modo permite-lhe passar rapidamente do modo berbequim para o modo aparafusadora ou para o modo percussão ou inversamente. De uma maneir a ger al, o modo berbequim de ve ser utilizado para perfurar e f azer trabalhos difíceis. O modo aparafusadora serve para aparafusar e o modo percussão para fazer perfurações de percussão. Observe a Figura 3. Observe a Figura 3. Observe a Figura 4. Observe a Figura 5. Ver Figura 6.40 Português

GB DK SE FI NO RU PL CZ HU RO LV LT EE HR SI SK GR TRFR DE ES IT NL

1. APLICAÇÃO 2. VELOCIDADE 3. MODO

• Afrouxe os parafusos até 9,5 mm de diâmetro por 38,1 mm de comprimento

• Serra circular até 50,8 mm

• Brocas cegas até38,1 mm

• Brocas de perfuração até12,7 mm

• Parafusos para cimento 1/BAIXO

(AJUSTE DE TORÇÃO NÃO

• Brocas de perfuração até 6,4 mm

• Parafusos para lajes ou madeira até 76,2 mm de comprimento

• Parafusos para lajes ou madeira até 76,2 mm de comprimento

• Parafusos pequenos ou trabalho delicado que requeira maior controlo 2/ALTO

• Broca para alvenaria até 12,7 mm 1/BAIXO MODO MARTELO

(AJUSTE DE TORÇÃO NÃO

ACTIVO) 2/ALTO OPERAÇÃO SELECCIONAR DEFINIÇÃO DE CONDUÇÃO OU PERFURAÇÃO Ver Figura Com a ajuda da tabela abaixo escolha a velocidade e modo correctos, o tipo de broca, fecho e o material que irá utilizar. ■ Escolha a sua APLICAÇÃO ■ Escolha a Velocidade correcta: (1/BAIXA ou 2/ALTA) ■ Escolha o MODO correcto: (CONDUÇÃO, PERFURAÇÃO, OU MARTELAR)

Ao utilizar o berbequim par a vár ias aplicações de perfuração, tor na-se necessár io aumentar ou dimin a torção de modo a ajudar pre venir a possibilidade de danif car parafusos, f os, peças de trabalho, etc. De modo geral, a torção de ve corresponder com a intensidade do diâmetro do par afuso. Caso a torção seja demasiado alta ou os par afusos demasiado pequenos, os parafusos poderão sofrer danos ou partirem-se. A torção é regulada rodando-se o anel de regulação da torção. A torção é maior quando o anel de regulação da torção está def nido n uma posição super ior. A torção é menor quando o anel de regulação da torção está def nido numa posição inferior. A def nição certa depende do tipo de material e do tipo de parafuso que utiliza.

COMPARTIMENTO PARA ORGANIZAÇÃO DAS

PONTAS Quando não utilizadas , as pontas f berbequim-aparafusadora podem ser arr ornecidas com o compartimento previsto para o efeito, situado na base do berbequim-aparafusadora. 5-6. umadas no uir Observe a Figura 2. Observe a Figura 7.41 Português

INSTALAR BROCAS ■ Feche o interr uptor colocando a direcção do selector de rotação na posição central. ■ Abra ou f eche as b uchas até um ponto no qual a abertura seja ligeiramente mais larga que a broca que pretende utilizar. Levante, também, ligeiramente a parte da frente do berbequim par a evitar que a b ucha caia. ■ Insira a broca. ■ Aperte as buchas nas brocas. AVISO: Assegure-se que insere a broca direita na bucha. Não insir a a broca n um ângulo inclinado , apertando depois . Isto poder ia fazer com que a broca caísse do berbequim, resultando em ferimentos graves ou danificando a bucha. NOTA: F aça rodar o cor po da bucha na direcção da seta marcada como LOCK (FECHO) par a apertar as b uchas. Não utiliz e uma cha ve de par afusos par a aper tar ou desapertar as buchas. RETIRAR BROCAS ■ Feche o interr uptor colocando a direcção do selector de rotação na posição central. ■ Abra as buchas. NOTA: Faça rodar o cor po da b ucha na direcção da seta marcada como UNLOCK (ABRIR) para desapertar as buchas. Não utiliz e uma cha ve de par afusos para apertar ou desapertar as buchas. ■ Remova a broca. PERFURAÇÃO ■ Verifique a direcção do selector de rotação par correcta definição (avançar ou recuar). ■ Segure o mater ial a perfur ar com um dispositiv o de fixação ou com ganchos de modo a evitar que se volte à medida que a broca roda. ■ Segure fir memente no berbequim e coloque a broca no ponto a perfurar. ■ Pressione o i nterruptor p ara p ôr o b erbequim a funcionar. ■ Mova a broca em direcção à peça de trabalho aplicando apenas a pressão suficiente par a perfur ação. Não f orce o berbequim nem aplique pressão later al par a alar gar um furo . Deix e a ferramenta fazer o trabalho. a manter a uma AVISO: Esteja prepar ado par a prender à passagem da broca. Quando estas situações ocorrerem, o berbequim tem uma tendência par ricochete na direcção oposta à rotação o que pode provocar a perda de controlo ao passar através do mater ial. Se não estiv er prepar ado, esta perda de controlo pode resultar em ferimentos graves. ■ Ao perfur ar superfícies dur as ou sua ves use uma punção para marcar o local desejado para o furo. Isto impedirá que a broca desliz medida que começa a furar. e par a fora do centro à a f azer Ver Figura 8. Ver Figura 8.42 Português

GB DK SE FI NO RU PL CZ HU RO LV LT EE HR SI SK GR TRFR DE ES IT NL OPERAÇÃO ■ Ao furar metais, use um lubrificante ligeiro na broca para evitar q ue e sta s obreaqueça. O l ubrificante prolongará a vida da broca e aumentará a acção de perfuração. ■ Se a broca ficar presa na peça de tr estrangular pare imediatamente a ferramenta. Retire a broca da peça de trabalho e determine a razão do encravamento. NOTA: Este berbequim tem um travão eléctrico. Quando o interruptor é libertado, a bucha deixa de rodar. Quando o travão funciona de forma adequada, vêem-se faíscas através das ranhuras de ventilação do revestimento. Isto é normal e é a acção do travão. MANUTENÇÃO abalho ou AVISO Utilize unicamente peças sobresselentes de or igem quando fiz er substituições. A utilização de qualquer outra peça pode apresentar um per igo ou danificar a sua ferramenta. Não utilize solventes para limpar as peças de plástico. A maioria dos plásticos pode ser danificada pelos solv entes vendidos no comércio. Utilize um pano limpo par a retirar as sujidades, o pó, o óleo, a massa, etc. AVISO Os elementos de plástico n unca de vem entr ar em contacto com líquido de tr avões, gasolina, produtos à base de petróleo, óleos p enetrantes, etc. E stes produtos químicos contêm substâncias que podem danificar, deter iorar ou destr uir o plástico , o que poderia provocar ferimentos graves. Não exija demasiado das suas f erramentas. As utilizações abusivas podem danificar a sua f erramenta assim como a peça a trabalhar. AVISO Não tente modificar a sua ferramenta nem acrescentar acessórios não recomendados. Estas transformações ou modificações são consider adas como um mau uso e podem pro vocar situações per igosas com possibilidade de ferimentos graves.

PROTECÇÃO DO AMBIENTE

Recicle os mater iais em v ez de pô-los directamente no lixo doméstico . Para proteger o ambiente, a f erramenta, os acessór ios e as embalagens devem ser seleccionados. SÍMBOLO Alerta de Segurança V Voltagem min

Rotações ou mo vimentos alter nados por minuto Corrente directa Conformidade CE Agradecemos que leia atentamente as instruções antes de iniciar a máquina. Reciclagem indesejável Os aparelhos eléctr icos antigos não de vem ser e liminados j untamente c om o l ixo doméstico. Recicle onde e xistem instalações para o ef eito. Verifique com as suas Autoridades Locais ou revendedor para obter informações sobre reciclagem.43 Dansk

Este produto Ryobi está garantido contra os vícios de fabrico e as peças defeituosas por um pr azo de vinte e quatro (24) meses , a contar da data que faz fé no original da factura emitida pelo vendedor ao utilizador final. As deteriorações provocadas pelo desgaste nor mal, por uma utilização ou uma manutenção anormal ou não autorizada, ou por uma sobrecarga ficam excluídas da presente garantia assim como os acessórios tais como baterias, lâmpadas, lâminas, ponteiras, sacos, etc. No caso de mau funcionamento durante o período de garantia, queira enviar o produto NÃO DESMONTADO com a prova de compra ao seu fornecedor ou ao Centro de Serviço Autorizado Ryobi mais próximo. Os seus direitos legais relativ os aos produtos def eituosos não são prejudicados pela presente garantia.

DECLARAÇÃO DE CONFORMIDADE

Nível de pressão acústica (K=3 dB(A)) 88.5 dB(A) Nível de potência acústica (K=3 dB(A)) 99.5 dB(A) Média quadrática ponderada Os valores totais de vibração (soma do vector triax) são determinados em conformidade com a EN60745: Perfuração em metal, valor de emissão de vibração ah,D = 1.4 m/s

Perfuração com impacto em cimento, valor de emissão de vibração ah,ID = 15.0 m/s

Aparafusamento sem impacto, valor de emissão de vibração ah = 0.7 m/s
