BEDIENUNGSANLEITUNG LLCDI18022L RYOBI

Achtung! Bitte lesen Sie unbedingt vor Inbetriebnahme die Hinweise dieser Bedienungsanleitung.

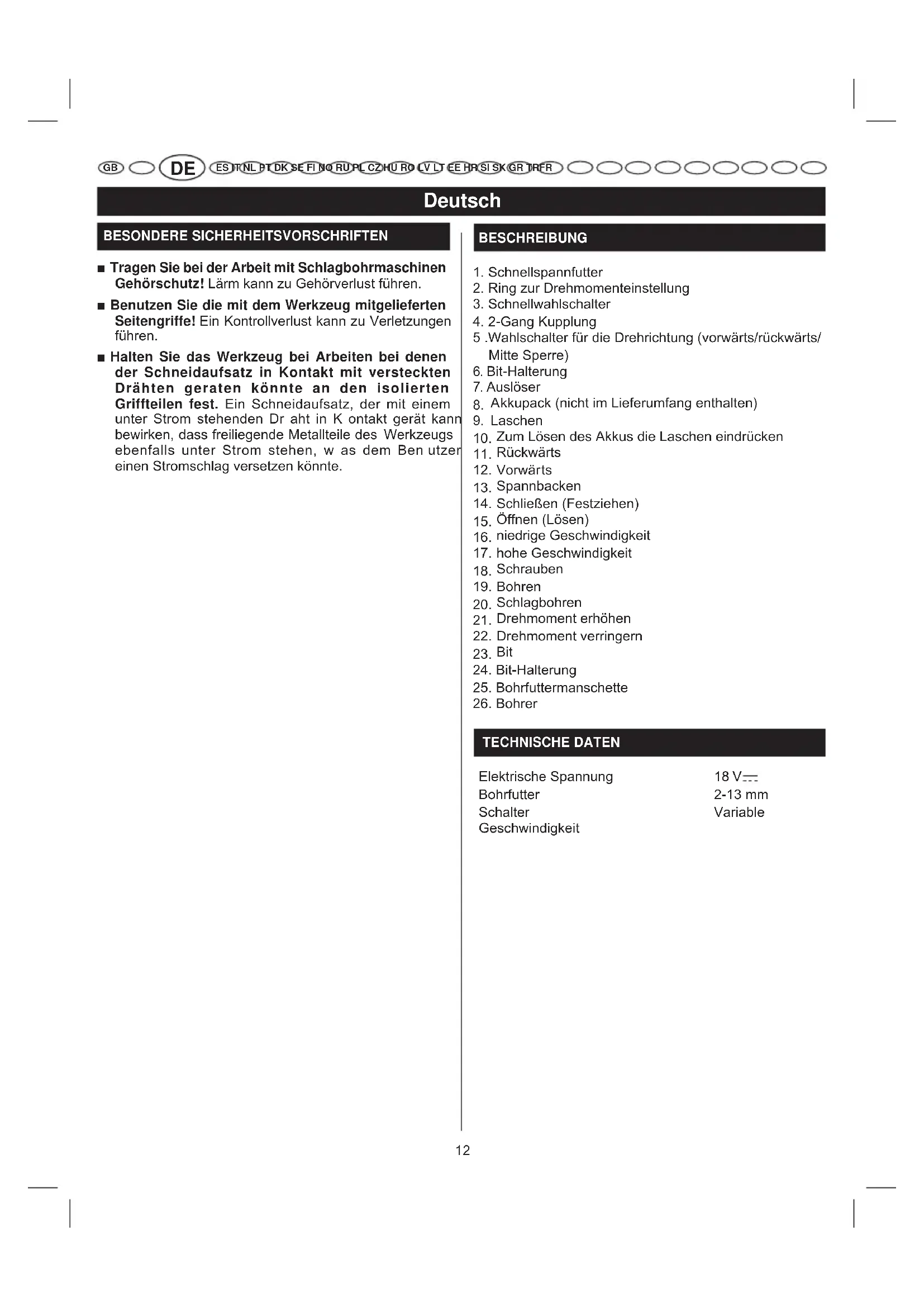

BESONDERE SICHERHEITSVORSCHRIFTEN

■ Tragen Sie bei der Arbeit mit Schlagbohrmaschinen Gehörschutz! Lärm kann zu Gehörverlust führen.
■ Benutzen Sie die mit dem Werkzeug mitgelieferten Seitengriffe! Ein Kontrollverlust kann zu Verletzungen führen.
■ Halten Sie das Werkzeug bei Arbeiten bei denen der Schneidaufsatz in Kontakt mit versteckten Drähten geraten könnte an den isolierten Griffteilen fest. Ein Schneidaufsatz, der mit einem unter Strom stehenden Dr aht in K ontakt gerät kann bewirken, dass freiliegende Metallteile des Werkzeugs ebenfalls unter Strom stehen, w as dem Ben utzer einen Stromschlag versetzen könnte.

BESCHREIBUNG

1. Schnellspannfutter
2. Ring zur Drehmomenteinstellung
3. Schnellwahlschalter
4. 2-Gang Kupplung
5. Wahlschalter für die Drehrichtung (vorwärts/rückwärts/Mitte Sperre)
6. Bit-Halterung
7. Auslöser
8. Akkupack (nicht im Lieferumfang enthalten)
9. Laschen
10. Zum Lösen des Akkus die Laschen eindrücken
11. Rückwärts
12. Vorwärts
13. Spannbacken
14. Schließen (Festziehen)
15. Öffnen (Lösen)
16. niedrige Geschwindigkeit
17. hohe Geschwindigkeit
18. Schrauben
19. Bohren
20. Schlagbohren
21. Drehmoment erhöhen
22. Drehmoment verringern
23. Bit
24. Bit-Halterung
25. Bohrfuttermanschette
26. Bohrer

TECHNISCHE DATEN

Elektrische Spannung	18 V—
Bohrfutter	2-13 mm
Schalter	Variable
Geschwindigkeit

Deutsch

TECHNISCHE DATEN

Kein Leerlauf (Bohrbetrieb):

-niedrige Geschwindigkeit 0-400 min -1

-hohe Geschwindigkeit 0-1550 min -1

Hammergeschwindigkeit (Schläge pro Minute):

-niedrige Geschwindigkeit 0-5200 min

-hohe Geschwindigkeit 0-20150 min -1

Max. Drehmoment 40 Nm

Gewicht (ohne Akkupack) 1,38 Kg

MODELL	AKKU PACK(nicht im Lieferumfang enthalten)	KOMPATIBLES LADEGERÄT(nicht im Lieferumfang enthalten)
LLCDI1802	BPL-1820BPL-1815	BCL-1800BCS618BCL1418BCL14181HBCL14183H
	BPP-1815BPP-1815MBPP-1817BPP-1817M	BCL-1800BCS618BC-1815SBC-1800BCL1418BCL14181HBCL14183H

VERWENDUNG

WARNUNG

Bleiben Sie, auch nachdem Sie sich mit Ihrem Gerät vertraut gemacht haben, stets w achsam. Denken Sie dar an, dass eine sekundenlange Unkonzentriertheit genügen kann, um eine schwere Verletzung zu verursachen.

WARNUNG

Tragen Sie stets eine Sicherheits- oder Schutzbrille mit Seitenschutz, wenn Sie mit Geräten arbeiten. Die Missachtung dieser Anweisung kann dazu führen, dass Fremdkörper in Ihre Augen spritzen und schwere Augenverletzungen verursachen.

WARNUNG

Verwenden Sie n ur vom Hersteller empf ohlene Komponenten oder Zubehör teile für dieses Gerät. Die Verwendung von nicht empf ohlenen Komponenten oder Zubehör teilen kann schw ere Verletzungsrisiken auslösen.

ANWENDUNGEN

Sie können dieses Produkt für die unten aufgeführten Zwecke verwenden:

■ Bohren in alle Holzproduktar ten (Schnittholz, Sperrholz, Täf elung, Verbundplatten und Hartfaserplatten)
■ Bohren in Keramik, Plastik, Fiberglas und Laminate
■ Bohren in Metall
■ Schrauben
■ Schlagbohren in Beton, Ziegel oder anderem Mauerwerk

Dieses Produkt arbeitet mit Ry obi One+ 18 V Lithium-Ion Batter ien und Ry obi One+ 18 V Nic kel-Cadmium Batterien.

AKKU-SCHUTZSYSTEM (LITHIUM-IONEN)

Die 18V -Lithium-Ionen Akkus v on Ry obi sind mit einem integrierten Schutzsystem ausgestattet, das ihre Lebensdauer verlängert. Diese Schutzv orrichtung kann jedoch dazu führen, dass sich der Akku des Geräts abschaltet, was bei Nickel-Cadmium Akkus nicht der Fall ist.

Unter bestimmten Nutzungsbedingungen löst die elektronische Vorrichtung des Akkus ein Abschalten des Akkus aus und führ t damit zum Abschalten des Geräts. Um den Akku und das Gerät wieder in Betrieb zu setzen, geben Sie den Ein-/A us-Schalter frei und nehmen Ihre Arbeit wieder wie üblich auf.

ANMERKUNG: Um ein Abschalten des Akkus zu vermeiden, dürfen Sie Ihr Gerät nicht überbeanspruchen.

Wenn nach der F reigabe des Ein-/Aus-Schalters der Akku und das Gerät nicht initialisier t werden, bedeutet dies, dass der Akku v ollständig entladen ist. Um den Akku wieder aufzuladen, legen Sie ihn in das Ladegerät für Lithium-Ionen-Akkus ein.

AKKUPACK EINSETZEN

Siehe Abbildung 2.

■ Sperren Sie den Auslöser, indem Sie den Wahlschalter für die Drehrichtung auf die Mittelstellung setzen.
■ Setzen Sie den Akku auf das Werkzeug.
■ Lassen Sie die Laschen auf beiden Seiten des Akkus einrasten und v ergewissern Sie sich v or Beginn des Betriebs, dass der Akku sicher im Werkzeug sitzt.

WARNUNG

Entfernen Sie v or der Montage v on Teilen, dem Vornehmen von Einstellungen, dem Reinigen oder bei Nichtgebrauch immer den Akku aus dem Werkzeug. Das Entfernen des Akkus v erhindert ein unbeabsichtigtes Einschalten, das schw ere Verletzungen verursachen könnte.

Deutsch

VERWENDUNG

AKKUPACK ENTFERNEN

Siehe Abbildung 2.

■ Sperren Sie den Auslöser, indem Sie den Wahlschalter für die Drehrichtung auf die Mittelstellung setzen.
■ Die Laschen an der Seite des Akkus drücken.
■ Den Akku aus dem Werkzeug entfernen.

WARNUNG

Batteriebetriebene Werkzeuge befinden sich immer in Betriebsbereitschaft.

Der Schalter sollte daher bei Nichtgebrauch oder dem Tragen an der Seite immer gesichert sein.

AUSLÖSER

Siehe Abbildung 3.

■ Drücken Sie den A uslöser um die Bohr maschine EINzuschalten.
■ Lassen Sie den Auslöser los, um sie AUSzuschalten.

VARIABLE GESCHWINDIGKEIT

Der A uslöser für variable Geschwindigkeit liefert bei stär kerem Drücken des Auslösers eine höhere Geschwindigkeit und ein höheres Drehmoment und bei schwächerem Drücken des A uslösers eine niedrigere Geschwindigkeit.

BITTE BEACHTEN: Es kann sein, dass Sie während des Betriebs einen v om Auslöser ausgehenden Pf eif- oder Klingelton hören. Machen Sie sich darum keine Sorgen – es handelt sich hierbei um einen normalen Bestandteil der Auslöserfunktion.

WAHLSCHALTER FÜR DIE DREHRICHTUNG (VORWÄRTS/RÜCKWÄRTS/MITTELSTELLUNG SPERRE)

Siehe Abbildung 3.

Die Drehr ichtung des Bohrers ist umk ehrbar und wird über einen Wahlschalter, der sich über dem Auslöser bef ndet, gesteuer t. Beim Halten der Bohr maschine in normaler Betriebsposition, sollte der Wahlschalter für die Drehr ichtung zum Vorwärts-Bohren auf die linke Seite des A uslösers eingestellt sein. Die Bohrrichtung wird umgekehrt, wenn der Wahlschalter sich rechts vom Auslöser bef ndet.

Das Schalten des Wahlschalters auf die AUS/OFF (mittlere Sperr-) Position hilft die Wahrscheinlichkeit eines unbeabsichtigten Startens bei Nichtgebrauch zu verringern.

ACHTUNG:

Lassen Sie, um einen Getriebeschaden zu vermeiden, das Bohrfutter immer erst ganz zum Halten kommen bevor Sie die Drehrichtung ändern.

Lassen Sie zum Anhalten der Bohmaschine den Auslöser los und das Bohrfutter ganz zum Halten kommen.

BITTE BEACHTEN: Die Bohrmaschine läuft nicht, wenn der Auswahlschalter für die Drehrichtung nicht ganz nach links oder rechts gestellt wird.

Vermeiden Sie es , die Bohr maschine über einen längeren Zeitraum hinweg mit niedriger Geschwindigkeit laufen zu lassen. Konstanter Gebr auch bei niedrigen Geschwindigkeiten kann dazu führen, dass die Bohrmaschine überhitzt. Sollte dies geschehen, lassen Sie die Bohr maschine ohne Belastung mit voller Geschwindigkeit laufen.

INTERNE SPINDELSPERRE

Die inter ne Spindelsperre er möglicht es dem Anw ender Bohrfuttereinstellungen und Bohrerw echsel mit einer Hand durchzuführen. Ein Festhalten des Bohrfutterkörpers hält die Spannbac ken davon ab, sich zu drehen. Halten Sie den Bohrfutter körper zum Wechseln v on Bits und Einstellungen am Bohrfutter fest und drehen Sie es.

SCHNELLSPANNBOHRFUTTER

Siehe Abbildung 4.

Ihr Bohrschrauber ist mit einem Selbstspannbohrfutter ausgestattet, das eine einfache Befestigung oder ein einfaches Entfernen der Bohrer im Bohrfutter ermöglicht. Die auf das Bohrfutter gezeichneten Pfeile geben die Richtung an, in die das Bohrfutter gedreht werden muss, um den Einsatz zu FIXIEREN (einzuspannen) oder zu ENTFERNEN (zu lösen).

WARNUNG

Versuchen Sie nicht, einen Bohrer / ein Bit zu befestigen, indem Sie das Bohrfutter mit einer Hand halten und indem Sie den Bohrschr auber starten, um die Einspannbacken des Bohrfutters anzuziehen. Das Bohrfutter kann in Ihrer Hand rutschen oder Ihre Hand kann abr utschen und mit dem rotierenden Bohrer / Bit in Kontakt kommen. Dies kann einen Unf all und schwere Verletzungen verursachen.

2-GANG KUPPLUNG (HI-LO)

Siehe Abbildung 5.

Die Bohr maschine v erfügt über eine 2-Gang Kupplung zum Bohren bzw. Schrauben mit niedriger LO (1) oder hoher HI (2) Geschwindigk eit. Ein Schiebeschalter zum Einstellen der LO (1) bzw. HI (2) Geschwindigk eit befindet sich an der Oberseite der Bohrmaschine. Bei Verwendung der Bohr maschine im niedrigen LO (1) Geschwindigkeitsbereich wird die Geschwindigkeit verringert und das Gerät hat mehrKraft und einen höheren Drehmoment.

Deutsch

VERWENDUNG

Bei Verwendung der Bohr maschine im höheren HI (2) Geschwindigkeitsbereich wird die Geschwindigkeit erhöht und das Gerät hähiger Kraft und ein niedrigeres Drehmoment. Verwenden Sie die niedrige LO (1) Geschwindigkeit für Anwendung, die viel Kraft und ein hohes Drehmoment erfordern, und die höhere HI (2) Geschwindigkeit für Anwendungen, die ein schnelles Bohren bzw. Schrauben erfordern.

BITTE BEACHTEN: Falls Sie Schwierigkeiten dabei haben sollten, von einem Getriebebereich in den anderen zu schalten, drehen Sie das Bohrfutter mit der Hand bis das Getriebe greift.

ACHTUNG:

Ändern Sie niemals den Gärbebereich während das Werkzeug sich im Betrieb befindet. Eine Nichtbeachtung dieser Warnung kann zu einer schweren Beschädigung der Bohrmaschine führen.

BETRIEBSART-SCHNELLAUSWAHLSCHALTER

Siehe Abbildung 6.

Der Betriebsart-Schnellauswahlschalter er möglicht ein schnelles Umstellen vom Bohrmodus in den Schraubmodus oder Schlagbohrmodus und umgekehrt.

Allgemein gilt, dass der Bohr modus zum Bohren und zur Ausführung schwieriger Arbeiten v erwendet werden sollte. Der Schr aubmodus dient zum Schr auben und der Schlagbohrmodus zum Druchführen von Schlagbohrungen.

BOHR- BZW. SCHRAUBEINSTELLUNGEN WÄHLEN

Siehe Abbildungen 5-6.

Wählen Sie anhand der u.a. Tabelle die entsprechende Geschwindigkeit und Betriebsart für den Bohrer, die Befestigungsart und das Material, das Sie verwenden werden.

■ ANWENDUNG wählen
■ enstprechende GESCHWINDIGKEIT wählen: (1/NIEDRIG oder 2/HOCH)
■ enstprechende BETRIEBSART wählen: (SCHRAUBEN, BOHREN ODER SCHLAGBOHREN)

1. ANWENDUNG	2. GESCHWINDIGKEIT	3. BETRIEBSART
Holzschrauben bis 9,5 mm Durchm. und 38,1 mm LängeLochsäge bis 50,8 mm.Flachfräsbohrer bis 38,1 mm.Bohrer bis 12,7 mm.Bohren in MetallBetonschrauben	1/LOW-NIEDRIG	BOHREN(DREHMOMENTEINSTELLUNG NICHT AKTIVIERT)
	2/HIGH-HOCH
Bohrer bis 6,4 mm.Deck- bzw. Holzschrauben bis 76,2 mm LängeSchneidschrauben	1/LOW-NIEDRIG	SCHRAUBEN
Deck- bzw. Holzschrauben bis 76,2 mm LängeKleine Schrauben bzw. Feinarbeiten, die eine genaue Kontrolle erfordern	2/HIGH-HOCH
Schlagbohrer bis 12,7 mm.	1/LOW-NIEDRIG	SCHLAGBOHREN(DREHMOMENTEINSTELLUNG NICHT AKTIVIERT)[7786]
	2/HIGH-HOCH

EINSTELLUNG DES DREHMOMENTS

Siehe Abbildung 7.

Bei Einsatz des Bohrschr aubers für verschiedene Schraubanwendungen kann es notw endig sein, das Drehmoment zu erhöhen bzw. zu v erringern, um die Möglichkeit einer Beschädigung on Schr aubenköpfen, Gewinden, Werkstücken us w. zu erringern. Allgemein gilt, dass die Drehmomentintensivität der Stär ke des Schraubendurchmessers entsprechen sollte. Liegt das

Drehmoment zu hoch, oder sind die Schr auben zu klein, können die Schrauben beschädigt werden oder brechen. Das Drehmoment wird durch Drehen des Rings zur Drehmomentseinstellung eingestellt. Das Drehmoment liegt höher , wenn der Ring zur Drehmomentseinstellung auf einen höheren Wert eingestellt wird. Das Drehmoment liegt niedriger, wenn der Ring zur Drehmomentseinstellung auf einen niedrigeren Wert eingestellt wird.

Deutsch

VERWENDUNG

Die passende Einstellung hängt von der Art des Materials und der Größe der Schrauben, die verwendet werden, ab.

BIT-AUFBEWAHRUNGSFACH

Siehe Abbildung 2.

Zur Zeit nicht ben utzte Bits, die mit Ihrem Bohrschr auber geliefert werden, können in dem hierfür v orgesehenen Fach an der Basis des Bohrschraubers aufbewahrt werden.

BOHRER EINSETZEN

Siehe Abbildung 8.

■ Sperren Sie den Auslöser, indem Sie den Wahlschalter für die Drehrichtung auf die Mittelstellung setzen.
- Öffnen bzw. schließen Sie die Spannbac ken so weit, dass die Öffn ung etwas größer ist, als die Größe des Bohrers, den Sie v erwenden möchten. Halten Sie dabei die Vorderseite der Bohr maschine ein wenig nach oben, so dass der Bohrer nicht aus den Spannbacken fallen kann.
■ Setzen Sie den Bohrer ein.
■ Ziehen Sie die Spannbac ken um den Bohrer her um fest.

WARNUNG

Achten Sie dar auf, den Bohrer ger ade in die Spannbacken einzusetzen. Setzen Sie den Bohrer nicht schräg in die Spannbacken. Dies könnte dazu führen, dass der Bohrer aus der Bohrmaschine geschleuder wird, was zu schweren Verletzungen oder Beschädigung des Bohrfutters führen kann.

BITTE BEACHTEN: Drehen Sie zum Festziehen der Spannbacken das Bohrfutter in die Richtung, die durch den mit LOCK beschrifteten Pfeil angezeigt wird. Versuchen Sie nicht, die Spannbacken mit einem Schaubenschlüssel zu lösen oder festzuziehen!

BOHRER ENTFERNEN

Siehe Abbildung 8.

■ Sperren Sie den Auslöser, indem Sie den Wahlschalter für die Drehrichtung auf die Mittelstellung setzen.

■ Öffnen Sie die Spannbacken.

BITTE BEACHTEN: Um die Spannbacken zu lösen, drehen Sie das Bohrfutter in die Richtung, die durch den mit UNLOCK beschrifteten Pfeil angezeigt wird. Versuchen Sie nicht, die Spannbacken mit einem Schaubenschlüssel zu lösen oder festzuziehen!

■ Nehmen Sie den Bohrer heraus.

Deutsch

VERWENDUNG

BOHREN

■ Prüfen Sie, ob der Wahlschalter für die ge wünschte Drehrichtung korrekt eingestellt ist (v orwärts bzw. rückwärts).
■ Sichern Sie das Mater ial, in das gebohr t werden soll, in einem Schraubstock oder mit Klemmen, so dass es sich beim Bohren nicht mitdreht.
■ Halten Sie die Bohr maschine fest in der Hand und setzen Sie den Bohrer an dem Punkt an, an dem Sie Bohren möchten.
■ Drücken Sie den A uslöser um die Bohr maschine zu starten.
■ Bewegen Sie den Bohrer in das Werkstück. Üben Sie dabei n ur so viel Kr aft aus, wie benötigt wird, damit der Bohrer sich w eiter durch das Mater ial schneidet. Zwingen Sie den Bohrer nicht mit Gealt in das Material und üben Sie k einen seitlichen Druck aus um ein Loch zu vergrößern. Lassen Sie das Werkzeug die Arbeit machen!

WARNUNG

Bereiten Sie sich auf ein Bloc kieren vor, wenn der Bohrer das Material durchstößt. Der Bohrer neigt dann dazu sicherstzufressen und entgegen der Drehrichtung auszuschlagen. Das kann bei Durchstoßen des Materials zu einem Kontrollverlust führen. Ist man darauf nicht vorbereitet, kann solch ein kontrollverlust zu Verletzungen führen.

■ Verwenden Sie beim Bohren in har te, ebene Oberflächen einen Ankör ner, um die ge wünschte Lochposition zu markieren. Hierdurch wird vermieden, dass der Bohrer bei Bohrbeginn verrutscht.
■ Tragen Sie beim Bohren in Metalle ein leichtes Öl auf den Bohrer auf, um ein Überhitzen zu vermeiden. Das Öl verlängert die Lebensdauer des Bohrers und erhöht die Bohrwirkung.
■ Falls der Bohrer sich im Werkstück verklemmen oder die Bohrmaschine blockieren sollte, stoppen Sie sofort das Werkzeug. Entfernen Sie den Bohrer aus dem Werkstück und er mitteln Sie den Gr und für das Verklemmen.

BITTE BEACHTEN: Diese Bohr maschine v erfügt über eine elektrische Bremse. Wird der Auslöser losgelassen, hört das Bohrfutter auf, sich zu drehen. Wenn die Bremse ordnungsgemäß funktioniert, sieht man durch die Ventilationsschlitze im Gehäuse Funk en. Dies entspricht der normalen Funktion der Bremse.

WARTUNG

WARNUNG

Verwenden Sie für die Wartung nur RYOBI Originalersatzteile. Die Verwendung anderer Teile kann gefährlich sein oder eine Beschädigung des Produkts v erursachen. Vermeiden Sie die Verwendung von Lösungsmitteln beim Reinigen der Plastikteile. Die meisten Kunststoffe sind anfällig gegen Lösungsmittel und können durch ihre Verwendung beschädigt werden. Verwenden Sie saubere Tücher um Verunreinigungen wie Staub, Öl, Schmierstoffe usw. zu entfernen.

Verwenden Sie keine Lösemittel zum Reinigen der Kunststoffteile. Die meisten Kunststoffe können durch die Verwendung von bestimmten im Handel v erkaufter Lösungsmittel beschädigt werden. Verwenden Sie einen sauberen Lappen für die Entfernung von Schmutz, Staub, Öl, Fett usw.

WARNUNG

Lassen Sie niemals Bremsflüssigk eiten, Benzin, Produkte auf Erdölbasis, Penetrieröle usw. mit den Plastikteilen in Kontakt geraten. Chemikalien können Plastik beschädigen, aufw eichen oder zerstören, was zu schweren Verletzungen führen kann.

Gebrauchen Sie motorbetriebene Werkzeuge nicht falsch! Eine falsche Verwendungsweise kann sowohl das Werkzeug, als auch das Werkstück beschädigen.

WARNUNG

Versuchen Sie nicht, dieses Werkzeug zu verändern oder mit Zubehör zu v erwenden, das nicht zur Verwendung mit diesem Werkzeug empfohlen ist. Solche Veränderungen oder Modifikationen stellen eine missbräuchliche Verwendung dar und können gefährliche Arbeitsbedingungen schaffen, die möglicherweise zu schweren Verletzungen führen.

UMWELTSCHUTZ

Recyclen Sie die Rohstoffe anstatt sie in die Haushaltsabfälle zu geben. Zum Schutz der Umwelt müssen das Gerät, die Zubehörteile und die Verpackungen getrennt entsorgt werden.

Deutsch

SYMBOL

Sicherheitswarnung

V Volt

min ^-1 Umdrehungen und Bewegungen in der Minute

Gleichstrom

CE-Konformität

Bitte lesen Sie die An weisungen sorgfältig, bevor Sie das Gerät einschalten.

Entsorgen Sie unerwünschtes Material

Elektrische Geräte sollten nicht mit dem übrigen Müll entsorgt werden. Bitte entsorgen Sie diese an den entsprechenden Entsorgungsstellen. Wenden Sie sich an die örtliche Behörde oder Ihren Händler, um Auskunft über die Entsorgung zu erhalten.

Español

TERIEN KIINNITTÄMINEN

Katso kuvaa 8.

PRO SUNDÁNÍ AKUMULÁTOROVÉHO MODULU

Viz obrázek 2.

SCHRÁNKA PRO ÚSCHOVU ŠROUBOVACÍCH NÁSTAVCŮ

Viz obrázek 2.

DE Konformität mit technischen Vorschriften

Für alle Ry obi-Produkte gilt eine Gar antie gegen Mater ial- und Verarbeitungsfehler für einen Zeitraum v on vier undzwanzig (24) Monaten ab dem Datum der v om Wiederverkäufer für den Endben utzer ausgestellten Originalrechnung.

Fehler, die auf Grund einer normalen Abnutzung, einer unberechtigten oder falschen Wartung oder Handhabung oder durch eine Überbelastung auftreten, sind von der Gar antie ausgeschlossen. Dies gilt auch für Zubehör teile wie Batterien, Glühbirnen, Sägeblätter, Ansatzstücke, Beutel usw.

Senden Sie das Produkt im F all eines Def ekts innerhalb des Garantiezeitraumes in NICHT ZERLEGTEM Zustand zusammen mit dem Kaufnachw eis an Ihren Händler oder Ihr nächstes Ry obi-Kundendienstzentrum zurück.

Diese Garantie hat keine Auswirkungen auf Ihre gesetzlichen Rechte in Bezug auf fehlerhafte Produkte.

ES

GARANTÍA - CONDICIONES

Der in diesem Informationsblatt genannte Schwingungspegel wurde entsprechend dem standardisierten Test von EN60745 gemessen und kann benutzt werden um das W erkzeug mit anderen zu vergleichen. Er kann benutzt werden, um eine vorausgehende Einschätzung der Exposition durchzuführen. Der genannte Schwingungspegel repräsentiert den Haupteinsatzbereich des W erkzeugs. Jedoch kann das Werkzeug für verschiedene Einsatzbereiche benutzt werden. Mit unterschiedlichen Zusatzgeräten oder bei schlechter W artung kann der Schwingungspegel unterschiedlich sein. Dadurch kann die Expositionshöhe über die gesamte Arbeitszeit signifikant erhöht werden.

Eine Einschätzung der Exposition zu Schwingungen sollte auch die Zeiten wenn das W erkzeug ausgeschaltet ist, oder wenn es angeschaltet aber nicht in Betrieb ist, in Betracht ziehen. Dadurch kann die Expositionshöhe über die gesamte Arbeitszeit signifikant reduziert werden. Identifizieren Sie zusätzliche Sicherheitsmaßnahmen um die Bedienungsperson vor den Effekten der Schwingungen zu schützen, wie zum Beispiel: Das Werkzeug und Zusatzgeräte warten, Hände warmhalten und Organisation der Arbeitszeiten.

ES

ADVERTENCIA

KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen oder normativen Dokumenten über-einstimmt:

2011/65/EU, 2006/42/EC, 2004/108/EC, EN 60745-1:2009+A11:2010, EN 60745-2-1:2010, EN 60745-2-2:2010, EN 55014-1:2006+A1:2009+A2:2011, EN 55014-2:1997+A2:2008.

Schalldruckpegel (K=3 dB(A)) 88.5 dB(A)

Schallleistungspegel (K=3 dB(A)) 99.5 dB(A)

Quadratischer Mittelwert

Die Vibrationsgesamtwerte (triaxiale Vektorensumme) ermittelt nach EN60745:

Bohren in Metall, Vibrationsemissionswert ah, D = 1,4 m/s ^2 (Unsicherheit K = 1,5 m/s ^2 )

Schlagbohren in Beton, Vibrationsemissionswert ah, D = 15,0 m/s ^2 (Unsicherheit K = 1,5 m/s ^2 )

Schrauben ohne Schlagen, Vibrationsemissionswert ah, D = 0,7 m/s ^2 (Unsicherheit K = 1,5 m/s ^2 )
