NAUDOJIMO INSTRUKCIJA LLCDI18022L RYOBI
Dèmesio! Prieš pradėdami eksploatuoti ši prietaisą, svarbu, kad perskaitytumėte šiose instrukcijose pateiktus nurodymus.
Dirbdami su smūginiu grąžtu naudokite klausos apsaugos priemones. Jei ausų neapsaugosite, galite prarasti klausą.
■ Naudokite papildomas su įrankiu tiekiamas rankenas.
Įrankio nesuvaldžius, galima susižeisti.
■ Elektrinį įrankį laikykite už izoliuotų paviršių, kad darbo metu pjovimo įrankio priedas nesusiliestų su paslėptais laidais Pjovimo metu priedas, prisilietęs prie laido, prijungto prie maitinimo šaltinio, gali aktyvuoti metalines elektrinio įrankio detales ir sukelti operatoriui elektros smūgį.

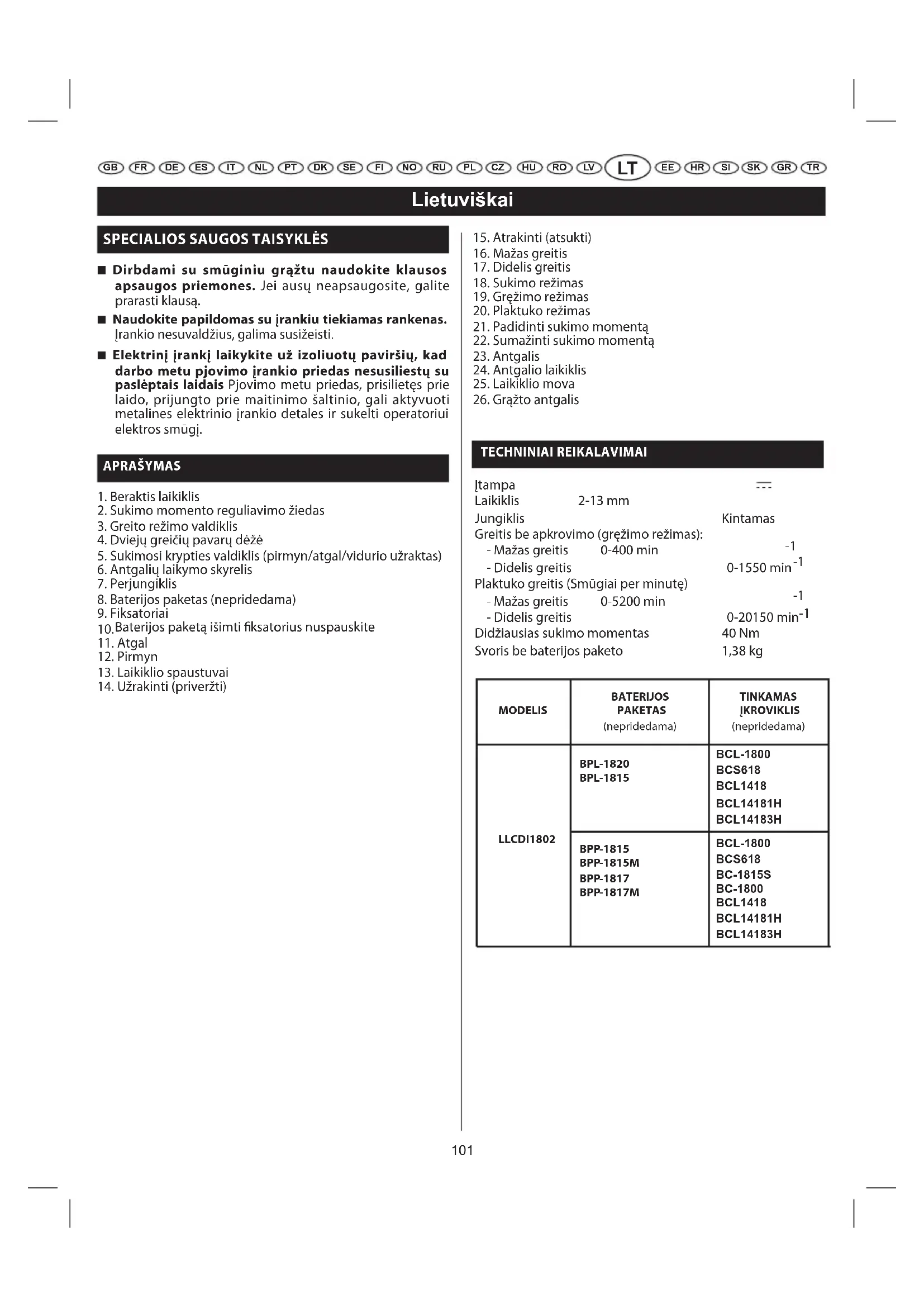

APRAŠYMAS
- Beraktis laikiklis
- Sukimo momento reguliavimo žiedas
- Greito režimo valdiklis
- Dviejų greičių pavarų dėžė
- Sukimosi krypties valdiklis (pirmyn/atgal/vidurio užraktas)
- Antgalių laikymo skyrelis
- Perjungiklis
- Baterijos paketas (nepridedama)
- Fiksatoriali
- Baterijos paketą išimti fiksatorius nuspauskite
- Atgal
- Pirmyn
- Laikiklio spaustuvai
-
Užrakinti (priveržti)
-
Atrakinti (atsukti)
- Mažas greitis
- Didelis greitis
- Sukimo režimas
- Grężimo režimas
- Plaktuko režimas
- Padidinti sukimo momenta
- Sumažinti sukimo momenta
- Antgalis
- Antgalio laikiklis
- Laikiklio mova
- Gražto antgalis
TECHNINIAI REIKALAVIMAI
| Itampa | --- | |
| Laikiklis | 2-13 mm | |
| Jungiklis | Kintamas | |
| Greitis be apkrovimo (gręžimo reżimas): | ||
| - Mažas greitis | 0-400 min | -1 |
| - Didelis greitis | 0-1550 min^-1 | |
| Plaktuko greitis (Smūgiai per minutę) | ||
| - Mažas greitis | 0-5200 min | -1 |
| - Didelis greitis | 0-20150 min^-1 | |
| Didžiausias sukimo momentas | 40 Nm | |
| Svoris be baterijos paketo | 1,38 kg | |
| MODELIS | BATERIJOSPAKETAS(nepridedama) | TINKAMAS|IKROVIKLIS(nepridedama) |
| LLCDI1802 | BPL-1820BPL-1815 | BCL-1800BCS618BCL1418BCL14181HBCL14183H |
| BPP-1815BPP-1815MBPP-1817BPP-1817M | BCL-1800BCS618BC-1815SBC-1800BCL1418BCL14181HBCL14183H |
Lietuviškai
VEIKIMAS
ISPÉJIMAS
Būkite atsargūs, net jei puikiai pažlstate įrankį. Prisiminkite, kad dėl sekundės neatsargumo galite patirti sunkių sužalojimų.
ISPÉJIMAS
Visada užsidėkite apsauginius akinius arba akinius su šoniniais skydais, kai dirbate su šiuo įrankiu. Neužsidėjus, į jūsų akis gali patekti nuolaužų, kurios gali rimtai sužaloti.
JSPÉJIMAS
Nenaudokite jokių papildomų įtaisų ar priedų, kurių nerekomenduoja šio prietaiso gamintojas. Naudojant nerekomenduojamus papildomus įtaisus ar priedus, galima rimtai susižaloti.
NAUDOJIMO PASKIRTYS
Šj jrankj galima naudoti šiems tikslams:
■ Gręžti įvairios rūšies medieną (pjautinę medieną, klijuotą fanerą, plokštes, struktūrines lentas ir kietos medienos lentas)
■ Gręžti keramika, plastika, stiklo pluoštą ir laminata
■ Grežti metalą
■ Grežti varžtus
■ Plaktuko režimu gręžti betoną, plytas ar kitą mūrą.
Šiam produktui tinka „Ryobi One+“ 18 V ličio – jonų ir „Ryobi One+“ 18 V nikelio – kadmio baterijos.
BATERIJOS APSAUGOS SAVYBÈS
Ryobi" 18 V ličio jonų baterijos pasižymi tokiomis savybėmis, kurios apsaugos ličio jonų elementus ir optimizuoja baterijos tinkamumo eksploatuoti laiką. Kai kuriomis eksploatavimo sąlygomis šios baterijų savybės gali skirtis ir įrankis, kuriame įdėta tokia baterija, gali veikti kitaip negu nikelio – kadmio elementai.
Kai kurių darbų metu baterijos elektroninis valdymas gali išjungti bateriją, todėl įrankis taip pat nestos veikęs. Baterijai atstatyti į pradinę padėtį ir įrankiui vėl įjungti atleiskite gaiduką ir nustatykite normalų darbo režimą.
PASTABA. Kad baterija dar kartą neišsijungtu, dirbdami su įrankiu, nenaudokite jegos.
Jei nuspaudus gaiduka, baterija ir jrankis negrižta i pradinę padėtį, baterija yra išsikrovusi. Jei baterija yra išsikrovusi, ji ims krautis, kai padėsite ant ličio jonų įkroviklio.
BATERIJOS PAKETO TVIRTINIMAS
Žr. 2 pav.
■ Užfiksuokite perjungiklj, nustatydami sukimosi krypties valdiklj per viduri.
■ Baterijos paketą jdėkite i įrankį.
■ Prieš pradëdami darba, patikrinkite, ar fiksatoriai kiekvienoje baterijos pusėje užsifiksavo ir ar baterija gerai jdėta.
ISPÉJIMAS
Visada ištraukite bateriją iš prietaiso, kai surenkate dalis, reguliuojate, valote prietaisą arba jo nenaudojate. Ištraukus bateriją, įrankis negalės atsitiktinai įsijungti, nes tai galėtų jus sunkiai sužaloti.
BATERIJOS PAKETO IŠĖMIMAS
Žr. 2 pav.
■ Užfiksuokite perjungiklj, nustatydami sukimosi krypties valdiklj per vidurj.
■ Atleiskite fiksatorius, esančius kiekvienoje baterijos paketo pusėje.
■ Išimkite iš įrankio baterijos paketą.
ISPÉJIMAS
Bateriniai įrankiai yra visada paruošti darbui. Todėl, jungiklis visada turi būti užfiksuotas, kai įrankis nenaudojamas arba nešamas.
PERJUNGIKLIS
Žr. 3 pav.
■ Grażta jjungti (ON) nuspauskite perjungiklą.
■ Jj išjungti (OFF) perjungiklj atleiskite.
KINTAMAS GREITIS
Kintamo greičio jungiklio gaiduką nuspaudus smarkiau, padidinamas greitis ir sukimo momentas, o jį atleidus, greitis sumažinamas.
PASTABA: naudodami įrankį, galite išgirsti jungiklio švilpimą arba skambėjimą. Nesijaudinkite, tai normali jungiklio funkcija.
SUKIMOSI KRYPTIES VALDIKLIS
(PIRMYN / ATGAL / VIDURIO FIKSATORIUS)
Žr. 3 pav.
Antgalio sukimosi kryptj galima pakeisti ir reguliuoti naudojant valdiklj, esanti virš perjungiklio. Jei gražtas yra normalioje darbinėje padėtyje, sukimosi krypties valdiklj reikia nustatyti i perjungiklio kaire pusę grężiant i priekį. Grężimo kryptis pakeičiama, kai valdiklis perjungiamas i dešinę perjungiklio pusę.
Sukimosi krypties valdiklj perjungus j OFF (vidurio fi ksavimo) padėtį, sumažėja tikimybė, kad įrankis atsitiktinai įsijungs, kai jis yra nenaudojamas.
ISPÉJIMAS
Kad nesugadintumėte pavaros, prieš perjungdami sukimosi krypti, leiskite laikikliui visiškai nustoti suktis.
Norėdami gražtą sustabdyti, perjungiklj atleiskite ir leiskite laikikliui visiškai nustoti suktis.
PASTABA: grąztas neveiks, jei sukimosi valdiklio kryptis nenustatyta stumiant iki galo i kairę ar dešinę.
Gražto ilgą laiką mažu greičiu nenaudokite. Pastoviai naudojant gražtą mažu greičiu, įrankis gali perkaisti. Tokiu atveju, gražtą atvėsinkite jį naudodami be apkrovos ir visu greičiu.
Lietuviškai
VEIKIMAS
VIDINIS AŠIES UŽRAKTAS
Dél vidinio ašies užrakto naudotojas gali reguliuoti laikiklj ir keisti antgalius viena ranka Spaudžiant laikiklio korpusą laikiklio spaustuvams neleidžiama suktis. Jei norite pakeisti antgalj ar nustatyti laikiklj, laikiklio korpusą spauskite ir sukite.
BERAKTIS LAIKIKLIS
Žr. 4 pav.
Gražte jmontuotas beraktis laikiklis, skirtas gražto antgaliams laikiklio spaustuve suveržti ar atlaisvinti. Ant laikiklio esančios rodyklės žymi jo korpuso sukimo kryptį, norint gražto antgalį UŽFIKSUOTI (priveržti) ar ATRAKINTI (atleisti).
JSPÉJIMAS
Laikiklio korpuso nelaikykite viena ranka naudodami jjungtą grażtą jo antgalių laikiklio spaustuvams suveržti. Laikiklio korpusas gali nuslysti i jūsų ranką ar jūsų ranka nuslysti ir prisiliesti prie besisukančio grażto antgalio. Tai gali sukelti nelaimingą atsitikimą ir jus rimtai sužeisti.
DVIEJŲ GREIČIŲ PAVARA (DIDELIS – MAŽAS GREITIS)
Žr. 5 pav.
Gražte yra įmontuota dvejų greičių pavara, skirta gręžimui ir sukimui LO (1) (mažu) ar HI (2) (dideliu) greičiu. Gražto viršutinėje dalyje yra stumiamas jungiklis, kuriuo galima nustatyti mažą (LO) (1) arba didelį (HI) (2) greitį. Gražtą naudojant mažu (LO) (1) greičiu, greitis sumažės bei įrankis veiks didesne jėga ir didesniu sukimo momentu.
Gražtą naudojant dideliu (HI) (2) greičiu, greitis padidės bei jrankis veiks mažesne jėga ir mažesniu sukimo momentu. Mažą greitį (LO) (1) naudokite darbams atlikti, kurie reikalauja didelės jėgos ir didelio sukimo momento, o didelį greitį (HI) (2) – greitam grežimui ir varžtu sukimui.
PASTABA: jei perjungti iš vienos pavaros j kitą sunku, laikiklj sukite ranka tol, kol pavara bus jjungta.
ISPÉJIMAS
Niekada nekeiskite pavarų, kai įrankis įjungtas.
Priešingu atveju, galite smarkiai pažeisti gražtą.
GREITO REŽIMO SELEKTORIUS
Žr. 6 pav.
Greito režimo selektorius naudojamas greitai perjungti iš grężimo režimo j sukimo režimą.
Gręžimo reżimą apskritai reikia naudoti tik gręžimui ir kitokiam sunkesnės apkrovos tikslui. Sukimo režimas turi būti naudojamas varžtams jsukti. Smūgio režimas yra skirtas smūginiam gręžimui.
SUKIMO AR GREŽIMO NUSTATYMO PASIRINKIMAS
Žr. 5-6 pav.
Naudodamiesi žemiau pateikta lentele, pasirinkite tinkamą greitį, režimą, antgalio tipą, laikiklj ir darbui naudojamą medžiagą.
■ Pasirinkite DARBO PASKIRTI
■ Pasirinkite tinkamą GREITI: (1 / MAŽAS ar 2 / DIDELIS)
■ Pasirinkite tinkamą REŽIMĄ: (SMŪGINI, GRAŽTO AR PLAKTUKO)
| 1. NAUDOJIMO PASKIRTIS 2. GREITIS 3. REŽIMAS | ||
| Šulo varžtai iki 9,5 mm skersmens ir 38,1 mm ilgio.Angos skersmuo iki 50,8 mmKastuvo formos antgaliai iki 38,1 mmGrąžto antgaliai iki 12,7 mmMetalo gręžimasBetono varžtai | 1 / MAŽAS | GREŽIMO REŽIMAS(SUKIMO MOMENTO NUSTATYMASNEAKTYVUS) |
| 2 / DIDELIS | ||
| Grąžto antgaliai iki 6,4 mmPakloto ar medienos varžtai iki 76,2 mm ilgioSrieginiai varžtai | 1 / MAŽAS | SUKIMO REŽIMAS |
| Pakloto ar medienos varžtai iki 76,2 mm ilgioMaži varžtai ar dailus darbas, kuriam būtina didesnė kontrolė | 2 / DIDELIS | |
| Antgalis mūrui iki 12,7 mm | 1 / MAŽAS | PLAKTUKO REŽIMAS(SUKIMO MOMENTO NUSTATYMASNEAKTYVUS) |
| 2 / DIDELIS |
Lietuviškai
VEIKIMAS
SUKIMO MOMENTO NUSTATYMAS
Žr. 7 pav.
Gražtą-suktuvą naudojant įvairiems darbo tikslams būtina jo sukimo momentą padidinti ar sumažinti, siekiant nepažeisti varžtu galvučiu, sriegiu, darbo medžiagos ir t. t. Apskritai, sukimo intensyvumas turi atitikti varžto skersmenį. Jei sukimo momentas yra per didelis ar varžtai per maži, varžtus galite pažeisti ar sulaužyti.
Sukimo momentą galima nustatyti sukant sukimo reguliavimo żiedą.
Sukimo momentą padidinsite, jei sukimo reguliavimo żiedą pasuksite link didesnio nustatymo. Sukimo momentą sumażinsite, jei sukimo reguliavimo żiedą pasuksite link mażesnio nustatymo.
Tinkamas nustatymas priklauso nuo medžiagos rūšies ir naudojamo varžto dydžio.
ANTGALIŲ LAIKYMAS
Žr. 2 pav.
Kai grąžto antgaliai nenaudojami, juos galima sudėti į laikymo dėklą, esantį ant grąžto pagrindo.
ANTGALIŲ TVIRTINIMAS
Žr. 8 pav.
■ Užfiksuokite perjungiklj, nustatydami sukimosi krypties valdiklj per vidurj.
■ Laikiklio spaustuvus atidarykite ar uždarykite iki tokios padėties, kad anga būtų truputį didesnė už grąžto antgalį, kurį ketinate naudoti. Taip pat, grąžto priekį truputį pakelkite, kad antgalis neiškristų iš laikiklio spaustuvų.
■ lkiškite grąžto antgalį.
■ Laikiklio spaustuvus prie grąžto antgalio užveržkite.
ISPÉJIMAS
Gražto antgalj jkiškite tiesiai j laikiklio spaustuvus. Gražto antgalio j laikiklio spaustuvus nekiškite kampu ir po to nepriveržkite. Priešingu atveju, antgalis gali būti išsviestas iš gražto bei sukelti sunkius sužeidimus ar pažeisti laikiklj.
PASTABA: jei norite laikiklio spaustuvus priveržti, laikiklio korpusą sukite LOCK (užrakinti) pažymėtos rodyklės kryptimi. Laikiklio spaustuvus priveržti ar atlaisvinti nenaudokite veržliarakčio.
GRAŽTO ANTGALIŲ IŠTRAUKIMAS
Žr. 8 pav.
■ Užfiksuokite perjungiklj, nustatydami sukimosi krypties valdiklj per viduri.
■ Atidarykite laikiklio spaustuvus.
PASTABA: jei norite laikiklio spaustuvus atlaisvinti, laikiklio korpusą sukite UNLOCK (atrakinti) pažymėtos rodyklės kryptimi. Laikiklio spaustuvus priveržti ar atlaisvinti nenaudokite veržliarakčio.
■ Ištraukite grąžto antgali.
GREŽIMAS
■ Patikrinkite, ar sukimosi krypties valdiklis nustatytas j tinkamą padėtį (pirmyn ar atgal).
Lietuviškai
VEIKIMAS
■ Grężiamą medżiagą reikia spaustuvuose ar gnybtais pritvirtinti, kad ji grążto antgaliui sukantis, nejudėty.
■ Grażtą laikykite tvirtai, o jo antgalj nustatykite ant grężiamo taško.
■ Gražtą jjungti nuspauskite perjungiklj.
■ Gražto antgalj stumkite j ruošinj, naudodami tik tiek jegos, kad antgalis suktusi. Nenaudokite jegos gražtui ar nespauskite jo šono skylei padidinti. Leiskite darbą atlikti jrankiui.
JSPÉJIMAS
Būkite atsargūs, nes grąžto antgalis prasilaužęs gali sukibti.
Tokiu atveju, gražtas dažnai sugriebęs atšoksta i priešingą sukimuisi pusę. Dėl to, gręžiant per medžiagą gražto galite nesuvaldyti. Tokiai situacijai nepasiruošus, gražto nesuvaldymas gali sukelti sunkius sužeidimus.
■ Grężiant kietus, lygius paviršius, naudokite vidurio žymeklj norimai išgręžti skylei pažymėti. Dėl to grąžto antgalis nenuslys nuo pradėtos gręžti skylės vidurio.
■ Grężiant metalą ant grążto antgalio użtepkite truputj alyvos, kad antgalis neperkaistų. Alyva prailgina antgalio naudojimo laiką ir pagerina patį grężimą.
■ Jei antgalis jstringa grężiamoje medžiagoje ar grążto variklis użgesta, įrankį nedelsdami išjunkite. Ištraukite antgalį iš grężiamo ruošinio ir nustatykite užstrigimo priežastį.
PASTABA: šiame gražte yra įmontuotas elektrinis stabdis. Atleidus perjungiklj, laikiklis nustoja suktis. Jei stabdis tinkamai veikia, per korpuso ventiliacijos angeles matomos kibirkštys. Tai normalus reiškinys ir yra stabdžių veikimo dalis.
TECHNINÉ PRIEŽIŪRA
ISPÉJIMAS
tuodami, naudokite tik tokias pačias „Ryobi“ atsargines detales. Naudojant kitokias detales, iškyla pavojus ir galima sugadinti įrankį.
Valydami plastikines dalis, nenaudokite tirpiklių. Daugumą plastikų galima sugadinti įvairiais komerciniais tirpikliais ir jų naudoti nebebus galima. Purvui, dulkėms, tepalui, alyvai ir pan. nuvalyti naudokite švarius audinius.
ISPÉJIMAS
atsargūs, kad ant plastikinių detalių nepatektų stabdžių skysčio, benzino, naftos turinčių produktų, tepalo ir pan. Juose yra chemikalų, kurie gali sugadinti, pažeisti arba susilpninti plastika..
Neardykite elektros įrankių. Išardytos dalys gali sugadinti įrankį ir darbinę detalę.
ISPÈJIMAS
dykite pakeisti šio įrankio konstrukcijos arba pridėti priedų, kurie nėra rekomenduojami naudoti su šiuo įrankiu. Tokie pakeitimai arba modifikacijos yra laikomi netinkamu naudojimu ir gali sukelti grėsmę smarkiai susižaloti.
APLINKOS APSAUGA
Žaliavines medžiagas perdirbkite pakartotinai, o ne išmeskite kaip atliekas. Mechanizmas, priedai ir pakuotės turi būti laikomi pakartotinai perdirbti aplinkai nekenksmingu būdu.
SIMBOLIAI
V Voltai
min-1 Apsisukimai ar pasikeitimai per minutę
Nuolatinė srovė
CE suderinimas
Atidžiai persikaitykite instrukcijas prieš pradėdami naudoti mechanizmą.
Perdirbkite nereikalingus daiktus
Elektrinių produktų atliekos neturi būti metamos kartu su namų ūkio atliekomis. Prašome perdirbkite jas ten, kur yra tokios perdirbimo bazės. Dėl perdirbimo patarimo kreipkitės į savo vietinę savivaldybę ar pardavėją.
Eesti
OHUTUSE ERINÖUDED
LT Techninių reikalavimų atitikimas
Garantuojame, kad šiame prietaise 24 mėnesius, pradedant nuo pirmojo pirkimo ar pristatymo datos, nurodytos ant kvito, nebus medžiagų ir gamybos defektų.
Defektai dėl įprasto naudojimo ir nusidėvėjimo, netinkamo ir neleistino naudojimo ir priežiūros ar perkrovų į garantijos apimtį nejeina. Taip pat garantija neteikiama tokiems priedams kaip baterijos, lemputės, antgaliai ir pan.
Gedimo atveju garantiniu laikotarpiu NEIŠARDYTA prietaisą su pirkimo datos jrodymu gražinkite pardavėjui arba į artimiausią „Ryobi“ techninio aptarnavimo centra.
Jūsų statutinės teisės gedimų turinčių produktų atžvilgiu garantijos nėra apribojamos.
EE
GARANTIIAVALDUS
Šiame lape nurodytas vibracijos emisijos lygis buvo išmatuotas pagal standartin i testą, aprašytą EN60745, ir gali būti naudojamas vieno įrankio su kitu palyginimui. Jis gali b ūti naudojamas preliminarlam pavjoaus įvertinimul. Déklaruotas vibracijos emisijos lygis priskiriamas pagrindin ďms įrankio taikymo sritims. Tačiau, jei įrankis naudojamas kitiems tikslams, su kitokiais priedais ar įrankis prastai priži ūrimas, vibracijos emisija gali skirtis. Per vis a darbo laikotarp i tai gali žymiai padidinti vibracijos kellamą pavojų.
Nustatant vibracijos keliam a pavojų taip pat b ūtina atsižvelgti į tai, kiek kart ů įrankis yra išjungtas ar kai jis veikia, bet juo iš tikr ujų nedirbama. Per vis a darbo laikotarp į tai gali žymiai sumažinti vibracijos keliam a pavojų. Naudokite papildomas apsaugos priemones dirbančiam asmeniui apsaugoti nuo vibracijos poveikio, pvz.: priži ūreti įrankį ir jo priedus, rankas laikyti šiltai, organizuoti darbo sesijas.
EE
HOIATUS
Prislimdami visą atsakomybę, pareiškiame, kad produktas atitinka žemiau išvardintus standartus ar standartų dokumentus.
2011/65/EU, 2006/42/EC, 2004/108/EC, EN 60745-1:2009+A11:2010,
EN 60745-2-1:2010, EN 60745-2-2:2010, EN 55014-1:2006+A1:2009+
A2:2011, EN 55014-2:1997+A2:2008.
Garso slègio lygis (K=3 dB(A)) 88,5 dB(A)
Garso galingumo lygis (K=3 dB(A)) 99,5 dB(A)
Svorinis šaknies vidurkis
Bendros vibracijos vertės (trikampio vektorių suma) nustatomos pagal EN60745:
Metalo pjovimas, vibracijos emisijos vertė ah, D = 1,4 m/s² (Nepastovumas K = 1,5 m/s²).
Betono grężimas smūginiu režimu, vibracijos emisijos vertė ah, ID = 15,0 m/s² (Nepastovumas K = 1,5 m/s²).
Varžtu grężimas ne smūginiu režimu, vibracijos emisijos vertė ah=0,7 m/s² (Nepastovumas K=1,5 m/s²).
