BRUGSANVISNING LLCDI18022L RYOBI

OBS! Denne brugsanvisning skal læses igennem inden ibrugtagning.

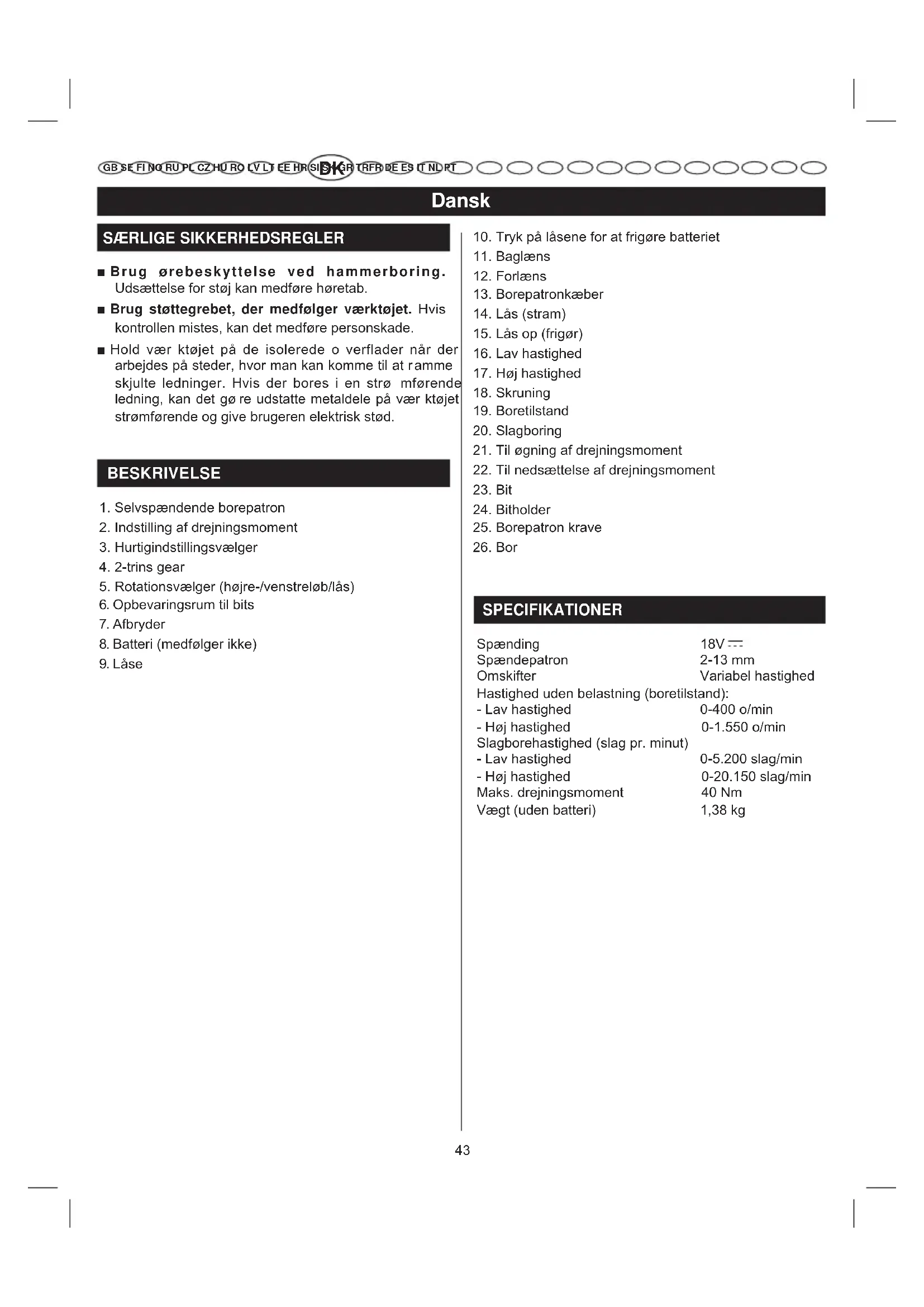

■ Brug ørebeskyttelse ved hammerboring. Udsættelse for støj kan medføre høretab.

■ Brug støttegrebet, der medfølger værktøjet. Hvis kontrollen mistes, kan det medføre personskade.

- Hold vær ktøjet på de isolerede o verflader når der arbejdes på steder, hvor man kan komme til at ramme skjulte ledninger. Hvis der bores i en strø mførende ledning, kan det gøre udstatte metaldele på vær ktøjet strømførende og give brugeren elektrisk stød.

BESKRIVELSE

1. Selvspændende borepatron
2. Indstilling af drejningsmoment
3. Hurtigindstillingsvælger
4. 2-trins gear
5. Rotationsvælger (højre-/venstreløb/lås)
6. Opbevaringsrum til bits
7. Afbryder
8. Batteri (medfølger ikke)

9. Låse

10. Tryk på låsene for at frigøre batteriet

11. Baglæns
12. Forlæns
13. Borepatronkæber
14. Lås (stram)
15. Lås op (frigør)
16. Lav hastighed
17. Høj hastighed
18. Skruning
19. Boretilstand
20. Slagboring
21. Til øgning af drejningsmoment
22. Til nedsættelse af drejningsmoment
23. Bit
24. Bitholder
25. Borepatron krave
26. Bor

SPECIFICATIONER

Spænding	18V ---
Spændepatron	2-13 mm
Omskifter	Variabel hastighed
Hastighed uden belastning (boretilstand):
- Lav hastighed	0-400 o/min
- Høj hastighed	0-1.550 o/min
Slagborehastighed (slag pr. minut)
- Lav hastighed	0-5.200 slag/min
- Høj hastighed	0-20.150 slag/min
Maks. drejningsmoment	40 Nm
Vægt (uden batteri)	1,38 kg

Dansk

SPECIFICATIONER

Der skal stadig udvises forsigtighed, selv om man er blevet f ortrolig med vær ktøjet. Glem aldr ig, man blot skal være uopmærksom en brøkdel af et sekund for at komme alvorligt til skade.

ADVARSEL

Brug altid sikkerhedsbriller eller beskyttelsesbriller med sideafskær mning, når der arbejdes med redskaber og vær ktøj. Hvis denne regel ikk overholdes, kan man få slynget fremmedlegemer i øjnene og komme alvorligt til skade.

ADVARSEL

Brug ikke andre dele eller tilbehø rsdele end dem, fabrikanten anbefaler til denne maskine. Hvis der anvendes ikke anbefalede dele eller tilbehørsdele, kan man komme alvorligt til skade.

ANVENDELSESMULIGHEDER

• Til boring i al slags træ (b ygningstræ, krydsfinér, paneler osv.)
• Til boring i keramik, plastik, fiberglas og laminater
• Til boring i metaller
• Til isætning af skruer
  ■ Hammerboring i beton, mursten og andet murværk

Ryobis 18 V Lithium-Ion batter ier har et indb ygget beskyttelsessystem, der beskytter Lithium-Ion celler ne og forlænger batteriets levetid. Beskyttelsessystemet kan under visse forhold differentiere sig fr a Nikkel Cadmium batterier.

Under visse an vendelsesforhold kan batter iets elektroniske system sætte batter iet ud af dr ift og der med værktøjet. F or at sætte batter i og vær ktøj i dr ift igen slippes afbryderen, hvorefter arbejdet genoptages.

BEMÆRK: for at undgå, at batteriet slukker, må værktøjet ikke presses eller misbruges.

Hvis batteriet og vær ktøjet ikke starter op igen, når afbryderen er sluppet, betyder det, at batteriet er fuldstændig afladet. For at genoplade batter iet skal det sættes i batteriopladeren till Lithium-Ion batterier.

MONTERING AF BATTERI

Se Fig. 2.

■ Lås afbr yderen ved at stille rotationsvælgeren i midterposition.
■ Anbring batteriet på maskinen.
■ Inden brug skal du sikre, at låsene på hv er side af batteriet er låst og batter iet der med sidder fast på maskinen.

ADVARSEL

Fjern altid batter iet fr a maskinen, når du samler dele, foretager juteringer, rengør det eller, når det ikke skal br uges. Ved at fjer nebatteriet undgås utilsigtet star t, som kan medfø re alvorlig personskade.

FJERNELSE AF BATTERIET

Se Fig. 2.

■ Lås afbr yderen ved at stille rotationsvælgeren i midterposition.
■ Tryk på låsene på hver side af batteriet.
■ Fjern batteriet fra maskinen.

ADVARSEL

Batteriprodukter er altid klar til br ug. Derfor skal afbryderen altid være låst når maskinen ikk e bruges eller hvis det transporteres.

AFBRYDER

Se Fig. 3.

■ TÆND for boremaskinen ved at trykke på afbryderen.

Dansk

SÅDAN G∅R DU

■ SLUK for boremaskinen ved at give slip på afbryderen.

VARIABEL HASTIGHED

∅get tryk på afbryderen giver højere hastighed og mindre tryk giver lavere hastighed.

BEMÆRK: Under brugen høres der muligvis en f øjtende eller ringende lyd fra afbryderen. Tag dig ikke af det. Det er en normal del af afbryderens funktion.

ROTATIONSVÆLGER

(H∅JRE-/VENSTREL∅B/LÅS)

Se Fig. 3.

Boret kan rotere i to retninger, hvilket styres af en vælger, der er anbr agt o ver afbr yderen. Når boret er i normal arbejdsstilling, skal rotationsvælgeren ved forlæns

boring være positioneret til v enstre for kontaktudløseren. Boreretningen v endes, når vælgeren er til højre for afbryderen.

Ved at sætte afbr yderen på OFF (SLUKKET) (midterlås) position nedsættes muligheden for utilsigtet start, när den ikke bruges.

FORSIGTIG:

For at f orhindre s kade på gear et, borepatronen altid være helt stoppet, inden der skiftes retning.

Stop boremaskinen ved atfrigøre afbryderen og lad borepatronen stoppe helt.

BEMÆRK: Boremaskinen fungerer ikke, medmindre rotationsvælgeren er skubbet helt til venstre eller højre.

Kør ikke boremaskinen ved lave hastigheder i længere tid ad gangen. Ved at køre boremaskinen ved lav hastighed i længere tid, kan den blive overophedet. Hvis dette sker, skal du afkø le boremaskinen ved at lade den køre ubelastet med høj hastighed.

INTERN SPINDELLÅS

Den inter ne spindellås gø r det m uligt f or br ugeren af indstille borepatronen og skifte bits med bare én hånd.

Borepatronens kæber stopper med at dreje r undt når der klemmes på borepatronen. Udskift bor og bits og juster borepatronen ved at klemme på borepatronen og dreje den rundt.

BOREPATRON

Se Fig. 4

Bor og bits spændesøst eller udtages i den selvspændende borepatrons kæber. Pilene på patronen viser, hvilken retning den skal drejes for at FASTG∅RE (spænde) eller UDTAGE (løsne) boret.

ADVARSEL

Forsøg aldrig at spænde et bor / en indsats fast, mens patronen holdes med den ene hånd og bore-/skruemaskinen startes for at spænde patronens spændekæber. Patronen kan glide i hånden, eller hånden kan sm utte og komme i kontakt med det roterende bor / den roterende indsats, hvorved der kan sk e ulykker, så man kommer alvorligt til skade.

2-TRINS GEAR (H∅JT / LAVT)

Se Fig. 5.

Boremaskinen har et 2-tiins gear gear til boing ved LO (1) (LAV) eller HI (2) (H∅J) hastighed. Brug skydekontakten ovenpå boremaskinen til at vælge entenLO (LAV) (1) eller HI (H∅J) (2) hastighed. Når boremaskinen kører i LO (1), nedsættes hastigheden, men maskinen har mere kraft og større drejningsmoment.

Når boremaskinen kører i HI (2), øges hastigheden, men maskinen har mindre kraft og mindre drejningsmoment.

Brug LO (1) til opga ver, der kræv er stor kr aft og stor t drejningsmoment, og HI (2) til bore- og skrueopgaver med høj hastighed.

BEMÆRK: Hvis du har problemer med at skifte gear, skal du dreje borepatronen med med hånden, indtil gearet griber fat.

FORSIGTIG:

Skift aldrig gear, mens maskinen kø rer. Gør du det, kan det skade maskinen alvorligt.

HURTIG OMSKIFTER

Se Fig. 6.

Med den hur tige omskifter kan der hur tigt skiftes fr a borefunktion til skr uefunktion eller til slagborefunktion eller omvendt.

Som hovedregel skal der an vendes borefunktion til at bore og udfø re vanskelige opga ver. Skruefunktionen anvendes til at skr ue i og ud og slagborefunktionen til at bore huller med hammerslag.

VALG AF SKRUE- ELLER BOREINDSTILLING

Se Fig. 5-6.

Vælg ved hjælp af nedenstående diagram korrekt hastighed og indstilling, bitttype, fastskruning og materiale, som du vil bruge.

■ Vælg ANVENDELSE

■ Vælg korrekt HASTIGHED: (1/LAV eller 2/H∅J)

■ Vælg korrekt INDSTILLING: (SKRUNING, BORING, SLAGBORING)

Dansk

SÅDAN G∅R DU

1. ANVENDELSE 2. HASTIGHED 3. IN	DSTILLING
Træskrue op til 9,5 mm i (low cap) dia. og 38,1 mm langHulsav op til 50,8 mm.Spadebor op til 38,1 mm.Bor op til 12,7 mm.Boring i metalBetonskruer	1/LAV	BORING(DREJNINGSMOMENTINDSTILLING IKKE AKTIV)[IMAGE]
	2/H∅J
Bor op til 6,4 mm.Dæk- og træskruer op til 76,2 mm langeSelvskruende skruer	1/LAV	[IMAGE]
Dæk- og træskruer op til 76,2 mm langeSmå skruer eller f nt arbejde, som kræver ekstra kontrol	2/H∅J
Murbor op til 12,7 mm.	1/LAV
	2/H∅J

INDSTILLING AF DREJNINGSMOMENT

Se Fig. 7.

Når maskinen anvendes til skruning, er det nødvendigt at øge eller reducere drejningsmomentet for at undgå skade på skruehoveder, gevind, arbejdsstykker osv. Generelt skal drejeningsmomentet svare til skruediameterens intensitet. Hvis drejningsmomentet er for højt eller skruerne for små, kan skruerne beskadiges eller brække.

Drejningsmomentet indstilles ved dreje drejningsmoment- ringen.

Den korrekte indstilling afhænger af materialet og skruens størrelse.

OPBEVARINGSRUM TIL BITS

Se Fig. 2.

Når de medle verede bits ikke er i br ug, kan de opbe vares i de dertilindrettede område i bunden af bore-/skruemaskinen.

ANBRINGELSE AF BITS

Se Fig. 8.

■ Lås afbryderen ved. at stille rotationsvælgeren i midterposition.
- Åbn eller luk borepatronens kæber, indtil åbningen er en anelse stø rre end bitten, der skal bruges. Løft maskinen en lille smule op foran for at hindre, at bitten falder ud af borepatronen.
■ Anbring bitten.
■ Stram borepatronens kæber sikkert omkring bitten.

Dansk

SÅDAN G∅R DU

ADVARSEL

Anbring boret lige mellem borepatronens kæber. Boret må ikk e anbringes skævt mellem kæber ne og derefter str ammes til. Boret kan b live slynget ud af boremaskinen med personskade og skade på borepatronen til følge.

BEMÆRK: Roter borepatronen i retning af pilen mær ket LOCK (LÅS) for at lukk e borepatronens kæber. Str am eller løsn ikke borepatronens kæber med en skruenøgle.

UDTAGNING AF BOR

Se Fig. 8.

■ Lås afbryderen ved at stille rotationsvælgeren i midterposition.
■ Åbn borepatronens kæber.

BEMÆRK: Roter borepatronen i retning af pilen mær ket UNLOCK (OPLÅS) f or at åbne borepatronens kæber. Stram eller lø sn ikk e borepatronens kæber med en skruenøgle.

■ Tag boret ud.

BORING

■ Kontroller, at rotationsvælgeren er k orrekt indstillet (forlæns eller baglæns).
- Hold materialet, der skal bores i, fast med en skruestik eller med spænder/klemmer, så det ikk e vender eller drejer sig under boringen.
■ Hold godt fast i boremaskinen og anbr ing selve boret på stedet, der skal bores.
■ Tryk på afbryderen for at starte boremaskinen.
■ Anbring boret på arbejdsstykk et med præcist nok tr yk til, at boret kan fortsætte med at bore. Tving ikke boret og tr yk ikke sidelæns for at gøre et hul større. Lad maskinen gøre arbejdet.

ADVARSEL

Vær forberedt på, at boret kan binde ved gennembrydning. Når en sådan situation opstår, har boret en tendens til at g ribe fat og slå tilbage modsat rotationsretningen. Det kan medfø re tab af kontrol, når der br ydes gennem mater ialet. Hvis du ikke er forberedt på dette, kan tabet af kontrollen medføre alvorlig personskade.

Når du borer på hårde, jævne o verflader skal du afmærke det ø nskede huls placering med en kørnerprik. Dette vil forhindre boret i at decentrere, når boringen af hullet begynder.
Når du borer i metaller, skal du k omme en dråbe let olie på boret for at forhindre, at det overopheder. Olien forlænger borets levetid og forbedrer boreprocessen.
■ Hvis boret sætter sig f ast i arbejdsstykk et, skal du øjeblikket stoppe redskabet. Fjern boret fra øjeblikkeligt og f nd ud af årsagen til, at boret satte sig fast.

BEMÆRK: Boremaskinen har en elektrisk bremse. Når afbr yderen slippes, holder borepatronen op med at rotere. Når bremsen fungerer korrekt, ses gnister gennem ventilationsåbningerne i maskinens motorhus. Dette er normalt og en del af bremseprocessen.

VEDLIGEHOLDELSE

ADVARSEL

Ved udskiftning må der kun an vendes originale reservedele. Det kan være farligt at bruge andre dele, eller værktøjet kan blive ødelagt.

Brug ikke opløsningsmidler til at rense plastdele. De fleste plasttyper kan b live ødelagt, hvis de renses med almindelige gængse opløsningsmidler. Fjern snavs, støv, olie, fedt m.v. med en ren klud.

Dansk

VEDLIGEHOLDELSE

ADVARSEL

telementer må aldr ig komme i berøring med bremsevæske, benzin, olie- eller petroleumsbaserede produkter, rustløsnende olie o .I. Disse k emiske produkter indeholder stoff er, som kan beskadige, mørne eller ødelægge plastmaterialet, så man risikerer at komme alvorligt til skade.

Misbrug og pres ikke værktøjet. Hvis værktøjet anvendes til uegnede formål, kan det blive beskadiget og arbejdsstykket ødelagt.

ADVARSEL

Forsøg ikke at omb ygge værktøjet eller montere tilbehør, som ikk e anbef ales til denne maskine. Sådanne ombygninger eller ændr inger betragtes som misbrug og kan være årsag til, at der opståanlige situationer med deraf følgende alvorlige ulykker.

MILJ∅BESKYTTELSE

Råmaterialerne skal gen vindes og ikk e bortkastes med almindeligt aff ald. Af hensyn til miljøet skal redskab, tilbehør og emballage sorteres.

SYMBOL

Sikkerhedsadvarsel

V

Volt (Spænding)

^-1

Omdrejninger eller slag pr. minut

-

Jævnstrøm

CE overensstemmelse

Læs venligst vejledningen grundigt igennem før maskinen tages i brug.

Genbrug uønsket

Elektriske affaldsprodukter bør ikke afskaffes sammen med husholdningsaff ald. Genbrug venligst hvor faciliteterne tillader dette . Tjek med din lokale k ommune eller forhandler for genbrugsråd.

Svenska

SPECIFIKA SÄKERHETSREGLER

Der er reklamationsret på dette Ryobi produkt for fabrikationsfejl og defekte dele i fireogtyve (24) måneder fr a gyldighedsdatoen på or iginalfakturaen udstedt af forhandleren til slutbrugeren.

Skader opstået på g rund af almindeligt slid, unor mal eller ikk e tilladt anvendelse, forkert vedligeholdelse eller overbelastning er ikk e dækket af denne reklamationsret, det samme gælder tilbehø r som batter ier, pærer, klinger, indsatser, poser osv.

I tilfælde af dr iftsfejl i gar antiperioden skal produktet afle veres IKKE DEMONTERET med købebevis til forhandleren eller nærmeste autoriserede Ryobi serviceværksted.

De lovbestemte rettigheder i forbindelse med defekte produkter forringes ikke af denne reklamationsret.

SE

GARANTI - VILLKOR

Dine lovmessige rettigheler med hensyn til defekte produkter er ikke påvirket av denne garantien.

RU

ГАРАНТИЯ - УСЛОВИЯ

Det angivne niveau for vibrationsemission på denne oplysningsside er blevet målt iht. en standardtest ifølge EN60745 og kan bruges til at sammenligne værktøjer indbyrdes. Det kan bruges til en foreløbig eksponeringsvurdering. Det opgivne niveau for vibrationsemission gælder, når værktøjet bruges til sit hovedformål. Men hvis værktøjet bruges til andre formål, med forskelligt eller med dårligt vedligeholdt ekstraudstyr, kan vibrationsemissionen variere. Dette kan medføre en betragtelig stigning i eksponeringsniveauet set over hele arbejdsperioden.

Et skøn over niveauet for vibrationseksponering bør også tage højde for de perioder, hvor værktøjet er slukket, eller hvor det er tændt uden faktisk at være i brug. Dette kan medføre en betragtelig reduktion i eksponeringsniveauet set over hele arbejdsperioden. Traf ekstra sikkerhedsforanstaltninger til beskyttelse af operatøren mod virkningerne fra vibrationen som fx: vedligeholde værktøj og ekstraudstyr, holde hænderne varme, organisere arbejdsmønstre.

SE

WARNING

Vægtet geometrisk middelværdi

Totale vibrationsværdier (triax vector sum) afgøres ifølge EN60745: Boring i metal, vibrations emissionsværdi ah, D = 1,4 m/s² (Usikkerhed K = 1,5 m/s²)

Slagboring i beton, vibrations emissionsværdi ah, ID = 15,0 m/s ^2 (Usikkerhed K = 1,5 m/s ^2 )

Skruetrækning uden slag, vibrations emissionsværdi ah = 0,7 m/s ^2 (Usikkerhed K = 1,5 m/s ^2 )
