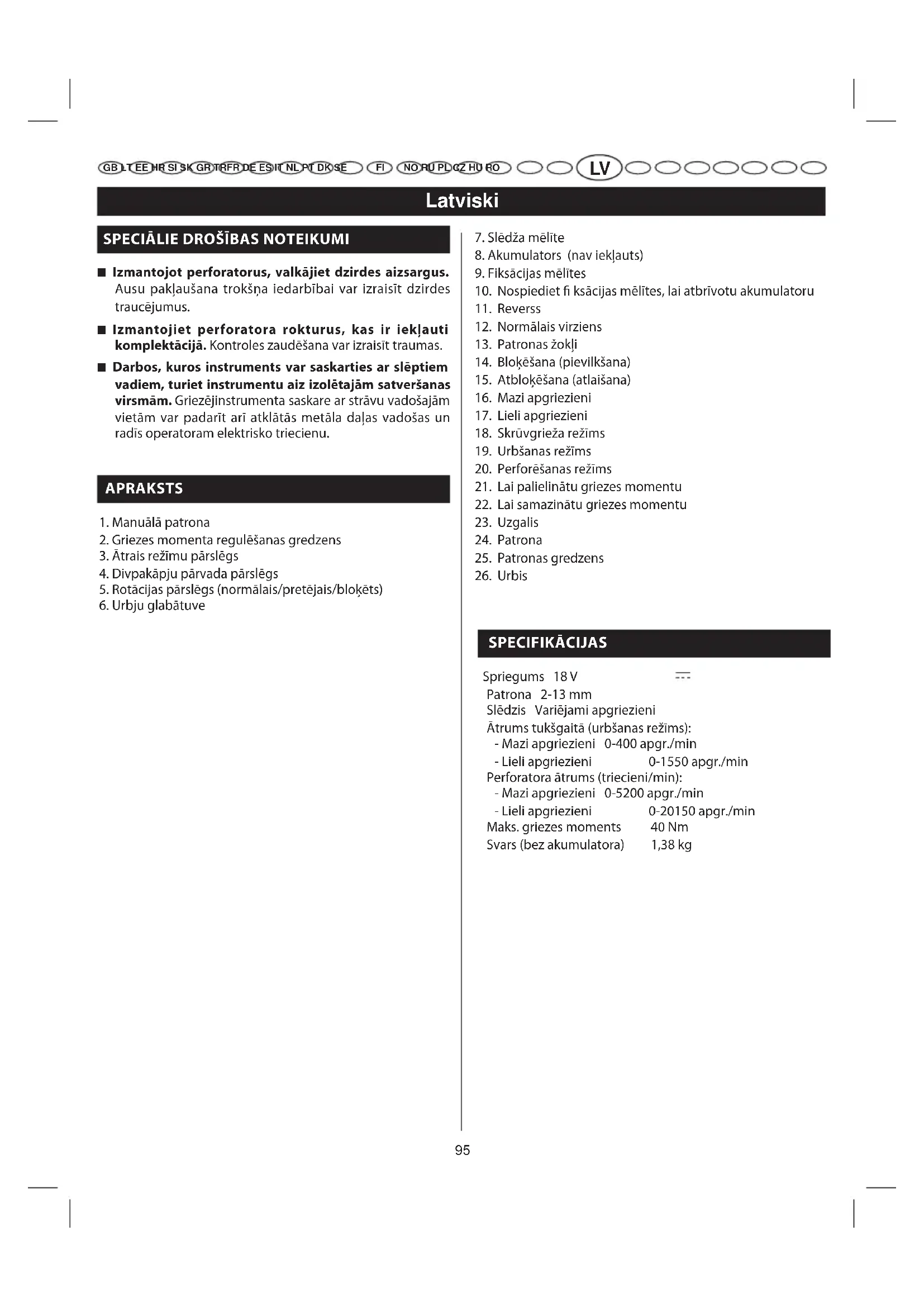

LIETOŠANAS INSTRUKCIJA LLCDI18022L RYOBI

Uzmanību! Svarīgi, lai jūs pirms mašīnas darbināšanas izlasītu instrukcijas šajā rokasgrāmatā.

Izmantojot perforatorus, valkājiet dzirdes aizsargus. Ausu pakļaušana trokšņa iedarbībai var izraisīt dzirdes traucējumus.
■ Izmantojiet perforatora rokturus, kas ir iekļauti komplektācijā. Kontroles zaudēšana var izraisīt traumas.
■ Darbos, kuros instruments var saskarties ar slēptiem vadiem, turiet instrumentu aiz izolētajām satveršanas virsmām. Griezējinstrumenta saskare ar strāvu vadošajām vietām var padarīt arī atklātās metāla dajas vadošas un radīs operatoram elektrisko triecienu.

APRAKSTS

1. Manuālā patrona
2. Griezes momenta regulēšanas gredzens
3. Ātrais režīmu pārslēgs
4. Divpakāpju pārvada pārslēgs
5. Rotācijas pārslēgs (normālais/pretējais/blokēts)

6. Urbju glabātuve

7. Slēdža mēlīte

8. Akumulators (nav iekļauts)
9. Fiksācijas mēlītes
10. Nospiediet fi ksācijas mēlītes, lai atbrīvotu akumulatoru
11. Reverss
12. Normālais virziens
13. Patronas žokli
14. Blokēšana (pievilkšana)
15. Atblokēšana (atlaišana)
16. Mazi apgriezieni
17. Lieli apgriezieni
18. Skrūvgrieža režīms
19. Urbšanas režīms
20. Perforēšanas režīms
21. Lai palielinātu griezes momentu
22. Lai samazinātu griezes momentu
23. Uzgalis
24. Patrona
25. Patronas gredzens
26. Urbis

SPECIFIKĀCIJAS

Spriegums 18V

Patrona 2-13 mm

Slēdzis Variējami apgriezieni

Ātrums tukšgaitā (urbšanas režīms):

- Mazi apgriezieni 0-400 apgr./min

Neļaujiet tam, ka esat iepazinies ar produktiem, padarīt jūs bezrūpīgu. Atcerieties, ka bezrūpīga sekundes dāļa ir pietiekama, lai izraisītu nopietnas traumas.

BRĪDINĀJUMS:

Strādājot ar produktiem, vienmēr valkājiet drošības brilles vai aizsargbrilles ar sānu aizsargiem. Ja tas netiek ieverots, jūsu acīs var lidot objekti, rezultātā nodarot nopietnas traumas

BRĪDINĀJUMS:

Nelietojiet nekādas papildierīces vai aksesuārus, ko nav rekomendējis ši produkta ražotājs. Ja tiek lietotas papildierīces vai aksesuāri, ko nav ieteicis ražotājs, tas var novest pie nopietnām traumām.

PIELIETOJUMS

Jüs varat izmantot što produktu šadiem mērkiem:

■ Visa veida kokmateriālu (baļku, saplākšņa, plākšņu, kokšķiedru plātnu un citu) urbšanai
■ Keramisko materiālu, plastmasu, stikla škiedras un laminātu urbšanai
■ Metālu urbšanai
■ Skrūvju skrūvēšanai
■ Betona, kieğelju sienas vai cita mūra perforēšanai

Šim izstrādājumam derīgas Ryobi One+ 18 V litija-jonu akumulatoru baterijas un Ryobi One+ 18 V nikela-kadmija

akumulatoru baterijas.

AKUMULATORA AIZSARDZIBAS FUNKCIJAS

Ryobi litija-jonu akumulatori ir izstrādāti ar īpatnībām, kas aizsargā litija-jonu šūnas un pagarina akumulatora darba mūžu. Dažos darba apstākļos, šīs iebūvētās funkcijas var izraisīt akumulatora un tā piedzenamā elektrorīka darbības izmaiņas salīdzīnājumā ar nikļeļa-kadmija akumulatoriem.

Dažreiz akumulatora elektronika var dot signālu akumulatoram izslēgties un līdz ar to apturēt elektrorīka darbību. Lai atgrieztu akumulatoru un elektrorīku uz normālu darba režīmu, atlaidiet mēlīti un turpiniet darbu.

PIEZIME: Lai pasargatos no turpmakām baterijas atslēgšanām, neforsējiet elektroinstrumentu.

Ja pēc mēlītes atlaišanas akumulators un elektrorīks tomēr neturpina darbu, tad akumulatora baterija ir izlādējies. Ja tas izlādējies, tad to nepieciešams uzlādēt, novietojot to uz litija-jonu lādētāja.

LAI UZSTĀDĪTU AKUMULATORU

Skatiet 2. att.

■ Blokējiet mēlīti, novietojot rotācijas virziena pārslēgu centrālajā pozīcijā.
■ levietojiet akumulatoru instrumentā.
Pärliecinieties, ka fiksācijas mēlītes abās akumulatora pusēs ir pareizi nofiksētas instrumentā, un akumulators pirms lietošanas ir droši nostiprināts.

BRĪDINĀJUMS:

Kad montējat kādas daļas, veicat regulēšanas darbus, veicat tīrīšanu vai nelietojat izstrādājumu, obligāti jāatvieno no izstrādājuma akumulators. Akumulatora atvienošana novērsīs nejaušu iedarbināšanu, kas varētu izraisīt nopietnas traumas.

LAI NONEMTU AKUMULATORU

Skatiet 2. att.

■ Blokējiet mēlīti, novietojot rotācijas virziena pārslēgu centrālajā pozīcijā.
■ Nospiediet fiksācijas mēlītes abās akumulatora pusēs.
■ Atvienojiet akumulatoru no instrumenta.

BRĪDINĀJUMS:

Akumulatoru instrumenti ir pastāvīgi lietošanas gatavibā. Tādēl slēdzim, kamēr instrumentu nelieto vai pārnēsā, vienmēr jābūt blokētam.

SLĚDŽA MĚLĪTE

Skatiet 3. att.

■ Lai ieslēgtu urbi, nospiediet mēlīti.
■ Lai to izslēgtu, atlaidiet mēlīti.

Latviski

EKSPLUATĀCIJA

VARIĒJAMS ĀTRUMS

Ar variējamu apgriezienu slēdzi var veikt regulēšanu - spēcīgāk nospiesta mēlīte dod lielākus apgriezienus un griezes momentu, savukārt vājāk nospiesta mēlīte dod mazākus apgriezienus.

PIEZIME: Lietošanas laikā no slēdža var būt dzirdama svelpjoša vai zvanoša skaņa. Neuztraucieties; tā ir normāla slēdža darbības izpausme.

ROTĀCIJAS VIRZIENA PĀRSLĒGS (NORMĀLI/REVERSĀ/BLOKĒTS CENTRĀ)

Skatiet 3. att.

Urbja rotācijas virziens ir maināms; to var pārslēgt ar pārslēgu, kas atrodas virs mēlītes. Lai urbis grieztos normālajā darba virzienā, rotācijas virziena pārslēgam jāatrodas pa kreisi no mēlītes. Urbšanas virziens tiek mainīts, kad pārslēgs atrodas pa labi no mēlītes.

Pārslēdzot slēdža mēlīti pozīcijā IZSLĒGTS (centrā), tiek samazināts nejaušas ieslēgšanas risks.

UZMANİBU:

Lai netiktu bojāti zobrati, obligāti ľaujiet patronai pilnībā apstāties, pirms mainīt rotācijas virzienu.

Lai apturētu urbi, atlaidiet mēlīti un ľaujiet patronai pilnībā apstāties.

PIEZIME: Urbis nedarbosies, ja virziena pārslēgs nav nospiests līdz galam pa kreisi vai pa labi.

Centieties ilgstoši nedarbināt urbi ar nelieliem apgriezieniem. Ilgstoši darbinot urbi ar nelieliem apgriezieniem, tas var pārkarst. Ja tas notiek, atdzesējiet urbi, kādu laiku darbinot to ar pilniem apgriezieniem bez slodzes.

VÄRPSTAS BLOKËTÄJS

Värpstas blokētājs lauj lietotājam ar vienu roku pagriezt patronas gredzenu un mainīt urbjus. Kad patronas korpuss ir noblokēts, patronas žokļi nevar pagriezties. Kad jāmaina urbji un jāpagriež patrona, blokējiet patronas korpusu un pagrieziet.

BEZATSLÉGAS IESPIEDPATRONA

Skatiet 4. att.

Urbjmašinai ir bezatslēgas patrona, lai iespiestu vai atlaistu urbjus patronas žoklos. Bultiņas uz patronas norāda kādā virzienā griezt patronas korpusu uz LOCK (pievilkt) vai UNLOCK (atlaist) urbjmašinas urbi.

BRĪDINĀJUMS:

Neturiet patronu ar vienu roku un neizmantojiet urbšanas spēku, lai savilktu patronas žokļus ap urbjmašīnas urbi. Patronas korpuss var paslīdēt jūsu rokā vai jūsu roka var paslīdēt un nonākt saskarē ar rotējošu urbjmašīnas urbi. Tas var būt par iemeslu nelaimes gadījumā gūtām nopietnām personas traumām.

DIVPAKÄPJU PÄRVADS (AUGSTIEM UN ZEMIEM APGR.)

Skatiet 5. att.

Urbim ir divpakāpju pārvads, kas paredzēts urbšanai vai skrūvēšanai ar LO (1) (zemiem) vai HI (2) (augstiem) apgriezieniem. Urbja augšdaļā atrodas slīdslēdzis, ar kuru var izvēlēties LO (1) (zemus) vai HI (2) (augstus) apgriezienus. Izmantojot urbi LO (1) (zemu) apgriezienu diapazonā, apgriezieni samazināsies, bet palielināsies jauda un griezes moments.

Izmantojot urbi HI (2) (augstu) apgriezienu diapazonā, apgriezieni palielināsies, bet samazināsies jauda un griezes moments. Izmantojiet LO (1) (zemus) apgriezienus, kad nepieciešama liela jauda un griezes moments, un HI (2) (augstus) apgriezienus ātrai urbšanai vai skrūvēšanai.

PIEZIME: Ja jums rodas problēmas pārslēgties no viena pārnesuma uz otru, pagrieziet patronu ar roku, līdz pārnesums pārslēdzas.

UZMANIBU:

Nepārslēdziet pārnesumus, kamēr instruments darbojas. Šī brīdinājuma neievērošana var radīt urbim nopietnus bojājumus.

ĀTRĀ REŽĪMA PĀRSLĒGS

Skatiet 6. att.

Ātrais režīma pārslēgs ľauj jums ātri pārslēgt no urbšanas režīma uz skrūvēšanas režīmu.

Vispārīgi, urbšanas režīmu jāizmanto urbšanai un citiem smagas slodzes pielietojumiem. Skrūvēšanas režīms jāizmanto skrūvju iegriešanai, triecienu režīms jāizmanto triecienurbšanai.

SKRÜVGRIEŽA VAI URBJA REŽIMA IZVĚLE

Skatiet 5-6. att.

Izmantojot šo tabulu, izvēlieties pareizos apgriezienus, režimu, urbi, stiprinājumu un izmantojamo materiālu.

■ Izvēlieties savu PIELIETOJUMU

■ Izvēlieties pareizo ĀTRUMU: (1/ZEMI vai 2/AUGSTI)

■ Izvēlieties pareizo REŽIMU: (SKRÜVĒŠANA, URBŠANA VAI PERFORĒŠANA)

Latviski

EKSPLUATĀCIJA

1. PIELIETOJUMS 2. APGRIEZIENI 3. REŽIMS
Koka skrūves ar seštūra galvu līdz 9,5 mm diam. un 38,1 mm garumā.Kroņurbis līdz 50,8 mm.Plakanie koka urbji līdz 38,1 mm.Parastie urbji līdz 12,7 mm.Urbšana metālā.Betona skrūves.	1/MAZI	URBŠANAS REŽIMS(PIEVILKŠANAS MOMENTA REGULEŠANANAV AKTIVIZĚTA)
	2/LIELI
Parastie urbji līdz 6,4 mm.Koka skrūves līdz 76,2 mm garumā.Pašgriezošas skrūves.	1/MAZI	URBŠANAS REŽIMS
Koka skrūves līdz 76,2 mm garumā.Mazas skrūves vai smalks darbs, kam nepieciešama labāka kontrole	2/LIELI
Mūra urbji līdz 12,7 mm.	1/MAZI	PERFORĆCIJAS REŽIMS(PIEVILKŠANAS MOMENTA REGULEŠANANAV AKTIVIZĚTA)
	2/LIELI

PIEVILKŠANAS MOMENTA REGULĚŠANA

Skatiet 7. att.

Izmantojot urbi-skrūvgriezi dažādiem skrūvēšanas darbiem, nepieciešams palielināt vai samazināt griezes momentu, lai nebojātu skrūvju galviņas, vītnes, materiālu utt. Pamatā griezes momenta spēkam jāatbilst skrūves diametram. Ja griezes moments ir pārāk liels vai skrūve pārāk maziņa, skrūve var tikt bojāt vai salauzta.

Griezes moments tiek pielāgots, griežot griezes momenta regulēšanas gredzenu.

Augustāks griezes momenta regulēšanas gredzena iestatījums atbilst lielākam griezes momentam. Mazāks griezes momenta regulēšanas gredzena iestatījums atbilst mazākam griezes momentam.

Pareizais iestatijums ir atkarīgs no materiāla tipa un izmantojamās skrūves izmēra.

URBJA GLABĀŠANA

Skatiet 2. att.

Kad neizmanto, ar urbjmašinu piegādātos urbjus var novietot glabāšanas vietā uz urbjmašīnas pamatnes.

URBJU STIPRINĀŠANA

Skatiet 8. att.

■ Blokējiet mēlīti, novietojot rotācijas virziena pārslēgu centrālajā pozīcijā.
■ Atveriet vai aizveriet patronas žokļus, līdz stāvoklim, kad atvērums ir mazliet lielāks par izmantojamā urbja diametru. Kā arī mazliet paceliet urbja priekšgalu, lai neļautu urbim izkrist no patronas žokļiem.
■ lelieciet urbi.
■ Pievelciet patronas žoklus ap urbi.

BRĪDINĀJUMS:

Urbis jäievieto patronas žoklos taisni. Neievietojiet urbji patronas žoklos leŋkī un nepievelciet žoklus šādā pozīcijā. Šajā pozīcijā urbi rotācijas spēks var izmest no patronas, kas var izraisīt nopietnas traumas vai patronas bojājumus.

PIEZIME: Grieziet patronas korpusu bultiñas, kas markęta ar LOCK (Sakļaut),virzienā, lai sakļautu patronas žokļus. Neizmantojiet uzgriežņu atslēgu, lai sakļautu vai atbrīvotu patronas žokļus.

Latviski

EKSPLUATĀCIJA

URBJA IZNEMŠANA

Skatiet 8. att.

■ Blokējiet mēlīti, novietojot rotācijas virziena pārslēgu centrālajā pozīcijā.
■ Atveriet patronas žoklus.

PIEZIME: Grieziet patronas korpusu bultiñas, kas markęta ar UNLOCK (Atbrīvot),virzienā, lai palaistu valīgāk patronas žokļus. Neizmantojiet uzgriežņu atslēgu, lai sakļautu vai atbrīvotu patronas žokļus.

■ Iznemiet urbi.

URBŠANA

■ Pārbaudiet rotācijas virziena pārslēgu, vai tas ir iestatīts pareizi (normālā vai pretējā).
■ lestipriniet urbjamo sagatavi skrūvspilēs vai ar skavām, lai neļautu tam urbšanas procesā griezties.
■ Stingri satveriet urbi un novietojiet urbšanas pozicijā.
■ Nospiediet mēlīti, lai ieslēgtu urbi.
Virziet urbi dzilāk sagatavē, pieliekot tikai tik daudz spēka, lai urbis varētu darīt savu darbu. Nespiediet urbi ar spēku un nespiediet to sāniski, lai paplašinātu urbumu. Ģaujiet instrumentam padarīt savu darbu.

BRĪDINĀJUMS:

Sagatavojieties, ka, izklūstot cauri materiālam, urbis var aizkerties. Ja tas notiek, urbim ir tendence aizkerties un sisties rotācijai pretējā virzienā, kas var izraisīt kontroles zudumu, kad materiāls ir caururbts. Ja lietotājs nav sagatavojies, šī kontroles zaudēšana var radīt nopietnas traumas.

■ Ja tiek urbtas cietas, līdzenas virsmas, izmantojiet punktsiti, lai iezīmētu urbuma vietu. Tas neļaus urbim slīdēt sāņus, kad tiek uzsākta urbšana.
■ Urbjot metālus, uzlejiet uz urbja mazas viskozitātes ellu, lai atdzesētu to. Ella paildzinās urbja kalpošanas laiku un uzlabos urbšanas procesu.
■ Ja urbis iesprüst sagatavë vai samazina apgriezienus, nekavëjoties izslëdziet to. Iznemiet urbi no sagataves un noskaidrojiet apstāšanās iemeslu.

PIEZIME: Šim urbim ir elektriskās bremzes. Kad mēlite tiek atlaista, patronas beidz griezties. Kad bremze darbojas pareizi, caur korpusa ventilācijas atverēm būs redzamas dzirksteles. Tas ir normāli un norāda uz bremžu darbību.

APKOPE

BRĪDINĀJUMS:

Kad apkalpojat, izmantojiet tikai identiskas Ryobi rezerves daļas. Jebkādu citu daļu lietošana var radīt bīstamību vai izraisīt izstrādājuma bojājumu.

Izvairieties lietot škīdinātājus, kad tīrāt plastmasas daļas. Vairums plastmasu ir jūtīgas pret dažāda veida rūpnieciskajiem škīdinātājiem un var tikt sabojātas tos lietojot. Izmantojiet tīru audumu, lai nonēmtu netīrumus, puteklus, eļļu, ziedes utt.

BRĪDINĀJUMS:

Neļaujiet jebkurā laikā bremžu šķidrumam, gazolīnam, naftas produktiem, asām eļļām utt. nonākt saskarē ar plastmasas daļām. Kīmikālijas var sabojāt, novājināt vai iznīcināt plastmasu, kas var izraisīt nopietnas personīgās traumas.

Nelietojiet elektroierīces Įaunprātīgi. ħaunprātīga rīcība var sabojāt ierīci, kā arī apstrādājamo gabalu.

BRĪDINĀJUMS:

Nemēginiet pārveidot šo rīku vai izveidot piederumus, kas nav ieteikti lietošanai ar šo rīku. Jebkura tāda pārveidošana vai pārveidošana ir nepareiza lietošana un var izraisīt bīstamus apstāklus, kas var novest pie iespējamām nopietnām personīgām traumām.

Latviski

VIDES AIZSARDZİBA

Tā vietā, lai materiālus izmestu, nododiet tos atkārtotai realizācijai. Mašina, aksesuāri un iepakojums ir jāsaškiro un jānodod videi draudzīgā atkārtotas pārstrādes vietā.

SIMBOLS

Drošības brīdinājums

V Volti

min ^-1 Apgriezieni vai riŋkojumi minutē

Līdzstrāva

CE atbilstība

Pirms iedarbināt mašīnu, lūdzu rūpīgi izlasiet instrukcijas.

Pārstrādājiet nevajadzīgos izstrādājumus

Izlietotie elektroprodukti nedrikst tikt izmesti kopā ar mājsaimniecības atkritumiem. Lūdzu, nododiet tos attiecīgajās atkārtotas izmantošanas vietās. Sazinieties ar savu vietējo varas pārstāvi vai izplatītāju, lai noskaidrotu, kur iespējama atkārtota pārstrāde.

Lietuviškai

SPECIALIOS SAUGOS TAISYKLÈS

LV Atbilstība tehniskiem noteikumiem

Šī produkta izejmateriālu un ražošanas defektus divdesmit četrus (24) mēnešus sedz garantija, kas stājas spēka no rēkina vai piegādes dokumenta izrakstīšanas datuma.

Normālas nolietošanas, nepilnvarotas/nepareizas apkopes/apiešanās vai pārslodzes radītos defektus garantija nesedz; garantija neattiecas arī uz akumulatoriem, spuldzītēm, asmeņiem, kaltiem utt.

Ja garantijas perioda laikā radiusies klūme, atgrieziet NEIZJAUKTU produktu ar iegādi apstiprinošiem dokumentiem savam dīlerim vai tuvākajā Ryobi servisa centrā.

Garantija neskar ar likumu noteiktās tiesības attiecībā uz defektīviem produktiem.

LT

GARANTINIS PAREIŠKIMAS

Šajā datu lapā dotā vibrāciju emisijas vērtība ir m ērīta saskaņa ar standartizēto testu, kas dots EN60745 un kuru var izmantot, lai salīdzinātu vienu instrumentu ar citu. To var izmantot aptuvenam ekspozīcijas nov ėrtējumam. Deklar ātais vibr āciju emisijas līmenis atbilst galvenajiem instrumenta pielietojumiem. Tomēr, ja instrumentu lieto citiem pielietojumiem, ar citiem piederumiem vai tas tiek slikti apkopts, vibrāciju emisijas vērtība var atšķirties. Tas var ievērojami palielnat ekspozīcijas līmeni visā darba periodā.

Vibrāciju ekspoz īcijas līmeņa novērtējumam jānem vērā laiks, kad instruments ir izsl ēgts vai ir iesl ēgts, bet neveic nek ādu darbu. Tas var iev ērojami samazin āt ekspoz īcijas līmeni visā darba period ā. Identific ējet papildu droš ības pas ākumus, lai aizsarg ātu operatoru no vibr āciju iedarb ības, piem Ğram, veiciet instrumenta un piederumu apkopi, turiet rokas siltas un pielāgojet darba grafiku.

LT

ISPÉJIMAS

Mēs uz savu atbildību paziņojam, ka šis produkts atbilst šādiem standartiem vai standartizācijas dokumentiem.

2011/65/EU, 2006/42/EC, 2004/108/EC, EN 60745-1:2009+A11:2010,

EN 60745-2-1:2010, EN 60745-2-2:2010, EN 55014-1:2006+A1:2009+

A2:2011, EN 55014-2:1997+A2:2008.

Skanas spiediena limenis (K=3dB (A)) 88,5 dB (A)

Skañas jaudas limenis (K=3dB (A)) 99,5 dB (A)

Vidējā svērtā kvadrātsaknes vērtība

Vibrāciju kopējās vērtības (trīsasu vektoru summa) tiek noteiktas atbilstoši EN60745:

Urbšana metālā, vibrāciju emisijas vērtība ah, D = 1,4 m/s2 (klūdas vērtība K = 1,5 m/s2)

Perforēšana betonā, vibrāciju emisijas vērtība ah, ID = 15,0 m/s2 (klūdas vērtība K = 1,5 m/s²)

Skrūvēšana bez perforēšanas, vibrāciju emisijas vērtība ah = 0,7 m/s2 (klūdas vērtība K = 1,5 m/s²)
