BEDIENUNGSANLEITUNG One+ R18CK4F RYOBI

ÜBERSETZUNG DER ORIGINALANLEITUNG

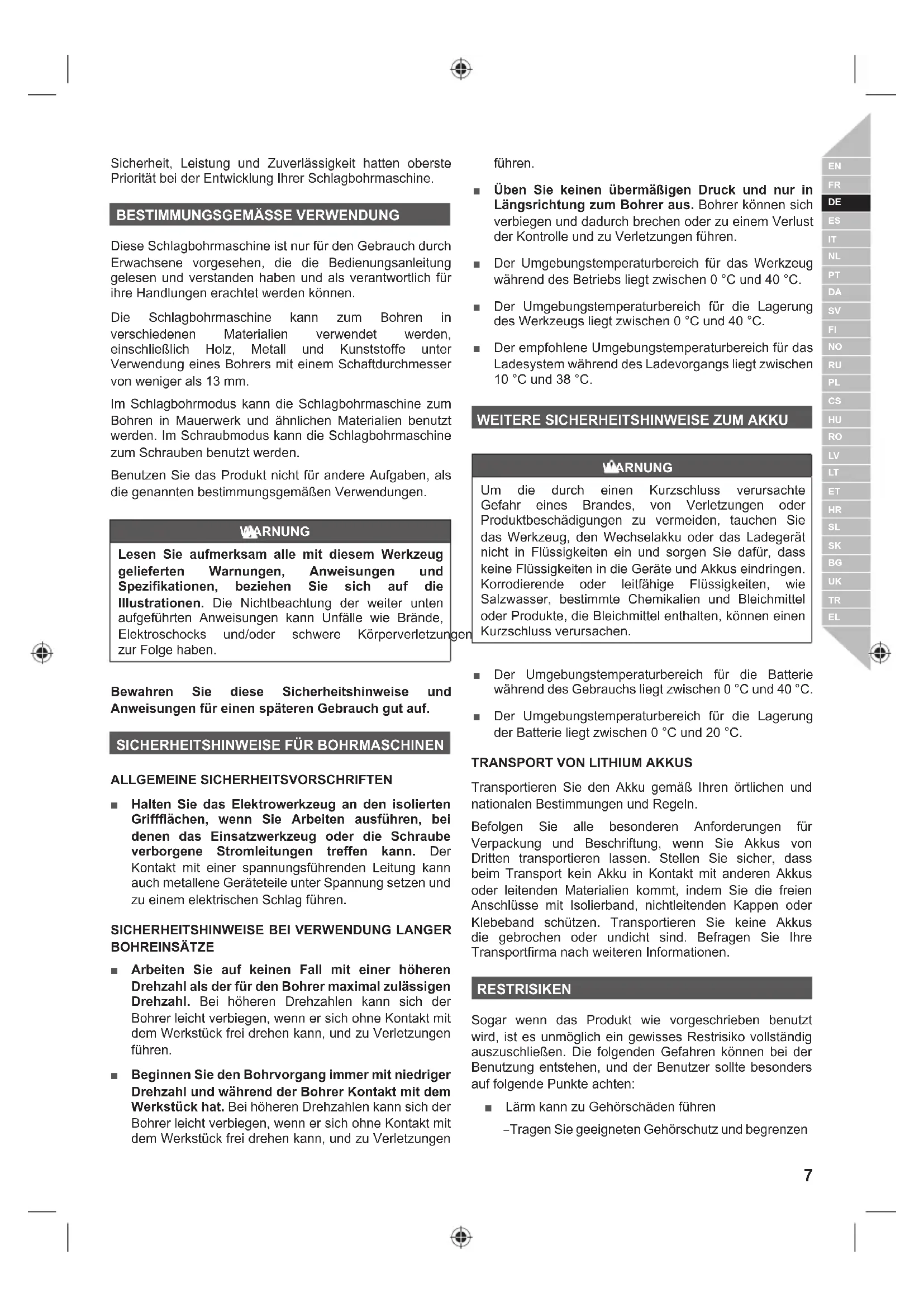

Sicherheit, Leistung und Zuverlässigkeit hatten oberste Priorität bei der Entwicklung ihrer Schlagbohrmaschine.

BESTIMMUNGSGEMÄSSE VERWENDUNG

These Schlagbohrmaschine ist nur für den Gebrauch durch Erwachsene vorgesehen, die die Bedienungsanleitung gelesen und verstanden haben und als verantwortlich für ihre Handlungen erachtet werden können.

Die Schlagbohrmaschine kann zum Bohren in verschiedene Materialien verwendet werden, einschließlich Holz, Metall und Kunststoffe unter Verwendung eines Bohrers mit einem Schaftdurchmesser von weniger als 13mm

Im Schlagbohrmodus kann die Schlagbohrmaschine zum Bohren in Mauerwerk und ähnlichen Materialien benutzt werden. Im Schraubmodus kann die Schlagbohrmaschine zum Schrauben benutzt werden.

Benutzen Sie das Produkt nicht für andere Aufgaben, als die genannten bestimmungsgemänen Verwendungen.

WARNING

Lesen Sie aufmerksam alle mit thisem Werkzeuggelieferten Warnungen, Anweisungen und Spezifikationen, beziehen Sie sich auf die Illustrationen. Die Nichtbeachtung der weiter unter aufgeführten Anweisungen kann Unfälle wie Brände, Elektroschocks und/oder schwere Körperverletzung zur Folge haben.

Bewahren Sie diese Sicherheitschinweise und Anweisungen für einen späteren Gebrauch gut auf.

SICHERHEITSHINWEISE FÜR BOHRMASCHINEN

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

• Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführten, bei denen das Einsatzwerkzeug oder die Schraube verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

SICHERHEITSHINWEISE BEI VERWENDUNG LANGER BOHREINSÄTZE

Arbeiten Sie auf keinen Fall mit einer hohenen Drehzahl als der für den Bohrer maximal zulässigen Drehzahl. Bei hohenen Drehzahlen kann sich der Bohrerleitung verliegen, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen.
- Beginnen Sie den Bohrvorgang immer mit niedriger Drehzahl und während der Bohrer Kontakt mit dem Werkstück hat. Bei hohenen Drehzahlen kann sich der Bohrer leicht verbiegen, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen

fuhren.

• Üben Sie keinen übermögens Druck und nur in Längsrichtung zum Bohrer aus. Bohrer können sich verbiegen und dadurch brechen oder zu einem Verlust der Kontrolle und zu Verletzungen führen.
  Der Umgebungstemperaturbereich fur das Werkzeug während des Betriebs liegt zwischen 0^ und 40^ .
  Der Umgebungstemperaturbereich fur die Lagerung des Werkzeugs liegt zwischen 0^ und 40^ .
• Der empfohlene Umgebungstemperaturbereich für das Ladesystem während des Ladevorgangs liegt zwischen 10^ und 38^ .

WEITERESICHERHEITSHINWEISEZUMAKKU

WARNING

Um die durch einen Kurzschluss verursachte Gefahr eines Brandes, von Verletzungen oder Produktbeschädigungen zu vermeiden, tauchen Sie das Werkzeug, den Wechselakku oder das Ladegerät nicht in Flüssigkeiten ein und sorgen Sie darüber, dass keine Flüssigkeiten in die Geräte und Akkus eindringen. Korrodierende oder leitfähige Flüssigkeiten, wie Salzwasser, bestimmte Chemikalien und Bleichmittel oder Produkte, die Bleichmittel enthalten, können einen Kurzschluss verursachen.

Der Umgebungstemperaturbereich fur die Batterie während des Gebrauchs liegt zwischen 0^ und 40^ .
Der Umgebungstemperaturbereich fur die Lagerung der Batterie liegt zwischen 0^ und 20^ .

TRANSPORT VON LITHIUM AKKUS

Transportieren Sie den Akku gemäß ihren örtlichen und nationalen Bestimmungen und Regeln.

Befolgen Sie alle besonderen Anforderungen für Verpackung und Beschriffung, wenn Sie Akkus von Dritten transportieren setzen. Stellen Sie sicher, dass beim Transport kein Akku in Kontakt mit anderen Akkus oder leitenden Materialien kommt, indem Sie die freiener Anschlüsse mit Isolierband, nichtleitenden Kappen oder Klebeband schützen. Transportieren Sie keine Akkus die gebrochen oder undicht sind. Befragen Sie ihre Transportfirma nach weiteren Informationen.

RESTRISIKEN

Sogar wenn das Produkt wie vorgeschreiben benutzt wird, ist es unwilling ein gewisses Restrisiko vollständig auszuschlieben. Die folgenden Gefahren konnen bei der Benutzung entstehen, und der Benutzer soltealanders auf folgende Punkte achten:

Larmkann zu Gehorschaden führen
Tragen Sie geeigneten Gehorschutz und begrenzen

SiedasRisiko.

Augenverletzungen

-Tragen Sie einen Augenschutz oder eine Schutzbrille, wenn Sie das Produkt benutzen.

Durch Vibrationen verursache Verletzungen.

-Begrenzen Sie die Belastung. Folgen Sie den Anweisungen im Abschnitt „Risikoverringerung".

Stromschlag durch Kontakt mit verborgenen Stromleitungen

-Halten Sie das Produkt nur an isolierten Grifflächen.

Durch Staub verursachte Verletzungen.

-Staub durch den Betrieb des Produktes kann Atemwegsverletzungen verursachen. Tragen Sie eine geeignete Staubschutzmaske mit Filtern, die für den Schutz vor Partikeln aus dem bearbeiteten Material geeignet ist.

RISKOVERRINGERUNG

Vibrationen von in der Hand gehaltenen Werkzeugen konnen bei einigen Personen zu einem Zustand, der Raynaud-Syndrom genannt wird, führen. Symptome sind u.a. Kribbeln, Taubheitsgebung und episodische Weilfärbung der Finger und treten normalerweise bei Kälte auf. Man Goes davon aus, dass ererbte Faktoren, Kälte und Feuchtigkeit, Essgewohnheiten, Rauchen und Arbeitsweise zur Entwicklung dieser Symptome beitragen. Der Anwender kann Maßnahmen ergreifen, um die Auswirkungen der Vibrationen möglicherweise zu verringn:

• Halten Sie den Körper bei Kälte warm. Tragen Sie beim Betrieb des Gerats Handschuhe, um Hände und Handgelenke warm zu halten. Berichten zu Folge ist kaltes Wetter ein wesentlicher Faktor, der zum Raynaud Syndrome beiträgt.
• Betätigten Sie sich nach jedem Einsatz körperlich, um den Blutkreislauf zu steigern.
• Machen Sie regelmäßig Pausen. Beschranken Sie die Beanspruchung pro Tag.

Sollten bei Ihnen eines der zuvor beschriebenen Symptome / Zustände aufreten, stellen Sie unverzüglich den Betrieb ein und suchen Sie bezüglich der Symptome einen Arzt auf.

WARNING

Verletzungen können durch lange Benutzung eines Werkzeugs entstehen oder verschlimmert werden. Machen Sie regelmäßig Pause, wenn Sie ein Werkzeug für lange Zeit benutzen.

1. Gangwahlschalter
2. Modus Wahlschalter
3. Ring zur Drehmomenteinstellung
4. Schnellspannfutter
5. Drehrichtungswahlschalter
6. Variable Drehzahlregelung
7. LED Licht
8. Bit-Halterung
9. Schraubendrehereinsatz
10. Akku-Aufnahmeschacht
11. Handgriff, isolierte Griffläche

WARTUNG UND PFLEGE

WARNING

Das Produkt darf niemals an die Stromversorgung angeschlossen sein, wenn Sie Teile zusammenbauen, Einstellungen vornehmen, Reinigen, Wartungsarbeitenden durchführren, oder wenn das Produkt nicht benutzt wird. Trennen des Produktes von der Stromversorgung verhindert ein unbeabsichtigtes Einsatzalten, das schwere Verletzungen verursachen konnte.

• Verwenden Sie zur Wartung nur Original Ersatzteile. Der Einsatz von anderen Teilen kann eine Gefahr verursachen oder das Produkt beschädigen.
• Vermeiden Sie beim Reinigen der Plastikteile den Einsatz von Lösungsmitteln. Die meisten Kunststoffe können durch im Handel erhältliche Lösungsmittel beschädigt werden. Verwenden Sie saubere Tücher, um Schmutz und Kohlenstaub zu entfernen.
• Lassen Sie niemals Bremsflüssigkeiten, Benzine, Produkte auf Erdölbasis, Rostlöser usw. mit den Plastikteilen in Kontakt geraten. Diese chemischen Produkte enthalten Substanzen, die den Kunststoff beschädigen, schwächen oder zerstären können.
  Tragen Sie beim Arbeiten mit motorbetriebenen Werkzeugen oder beim Wegblasen von Staub immer eine Schutzbrille mit Seitenchutz. Tragen Sie außer dem bei staubigen Arbeiten eine Atemschutzmaske.
• Alle Reparaturen sollen den zu besseren Sicherheit und Zuverlssigkeit von einem autorisierten Kundendienst durchgefuhrt werden.

ÖLEN

Alle Lagerelemente in dem Produkt sind mit genug qualitativ hochwertigem Schmiermittel für die gesamte Lebensdauer des Produktes unter normalen Betriebsbedingungen geöhlt.

EsistdaherkinezusatzlicheSchmierungerforderlich.

UMWELTSCHUTZ

Recycleln Sie die Rohstoffe, anstatt sie im Haushaltsabfall zu entsorgen. Zum Schutz der Umwelt müssen das Gerät, die Zubehörteile und die Verpackungen getrennt entsorgt werden.

SYMBOL

V Volt

min

Sicherheitswannung

CE Konformität

Gleichstrom

Anzahl Umdrehungen oder Bewegungen pro Minute

Bohrfutterbereich

Leerlaufdrehzahl

EurAsian Konformitätszeichen

Bitte lessen Sie die Anweisungen sorgfältig, bevor Sie das Geräteness einschalten.

Ukrainisches Prüfzeichen

Bohren ohne Schlagwerk

Schrauben

Schlagfunktion

Elektrische Geräte sollen nicht mit dem übrigen Müll entsorgt werden.itte entsorgen Sie diese an den entsprachenden Entsorgungsstellen. Wenden Sie sich an die ortliche Behörde oder ihren Handler, um Auskunft über die Entsorgung zu erhalten.

SYMBOLE IN DER BEDIENUNGSANLEITUNG

Hinweis

Wamung

Teile oder Zubehör getrennt erhältlich

Größtes, Drehmoment

Mindest-Drehmoment

Drehzahl, Minimum

Drehzahl, Maximum

Mit den folgenden Symbolen wird die Bedeutung der verschiedenen Risikostufen, die mit dem Produkt einhergehen, dargestellt.

GEFAHR

Bezeichnete eine unmittelbare GefahrensITUation, die, falls nicht vermieden, zum Tode oder schweren Verletzungen führen kann.

WARNING

Bezeichnet eine mögliche Gefahrensituation, die, falls nicht vermieden, zum Tode oder schweren Verletzungen führen kann.

ACHTUNG

Bezeichnet eine mögliche GefahrensITUation, die, falls nicht vermieden, zukleineren undmittleren Verletzungen führen kann.

ACHTUNG

(Ohne Warnsymbol) weist auf eine Situation hin, die zu Sachschaden führen kann.

EN

FR

ES

IT

NL

PT

DA

SV

F1

NO

RU

PL

CS

HU

RO

LV

近

ET

HR

SL

SK

BG

UK

TR

日

LÄR KÄNNADIN PRODUKT

Se sidan 81.

Pölnyaiheuttamavamma

Der in dieserem Informationsblatt genannte Schwingungspegel wurde entspruchend dem standardisierten Test von EN62841 gemessen und kann benutzt werden um das Werkzeug mit anderen zu verteilenden. Er kann benutzt werden, um eine vorausgehende Einschätzung der Exposition durchzuführen. Der genannte Schwingungspegel representiert den Haupteinsatzbereich des Werkzeugs Jedoch kann das Werkzeug für verschiedene Einsatzbereiche benutzt werden. Mit entsprechenden Zusatzgeräten oder bei schlechter Wartung kann der Schwingungspegel unterschied sein. Dadurch kann die Expositionshöhe über die gesamte Arbeitszeit significant erhöht werden.

Eine Einschätzung der Exposition zu Schwingungen solte auch die Zeiten wenn das Werkzeug ausgeschellt ist, oder wenn es angeschiedt aber nicht in Betrieb ist, in Betracht siehen. Dadurch kann die Expositionshöhe über die gesamte Arbeitszeit signifikant reduziert werden. Identifizieren Sie zusätzliche Sicherheitsmaßnahmen um die Bedienungsperson vor den Effekten der Schwingungen zu schützen, wie zum Beispiel: Das Werkzeug und Zusatzgeräte warten, Höhe warmhalten und Organisation der Arbeitszeiten.

ES ADVERTENCIA

Zusätzlich zu den gesetzlichen Rechten aus dem Kauf gilt für diese Produkte die nachstehend aufgeführte Garantie.

1. Der Garantiezeitraum beträgt für Verbraucher 24 Monate und beginn mit dem Datum des Kaufs. Dieses Datum muss durch eine Rechnung oder einen anderen Kaufbeleg Dokumentiert werden. Diese Produkte wurde ausschiedlich zur privaten Nutzung durch Verbraucher entwickelt. Für den Fall einer professionellen bzw. kommerziellen Nutzung besteht daher keine Garantie.
2. Es besteht die Mogglichkeit, für einen Teil des Sortiments der Elektrogeräte (AC/DC) den Garantiezeitraum über den offen genommen Zeitraum hinaus zu verlangern, indem der Verbraucher die Regelierung auf der Website www.rybitools.eu durchfuhrt. Die Berechtigung der Werkzeuge für die Garantieveränderung ist deutlich im Geschäft und/oder auf der Verpackung beschreiben und in der Produktdokumentation erwartet. Der Verbraucher muss das neu erworbene Gerat online innerhalb von 30 Tagen ab dem Kaufdatum registrierten. Der Verbraucher kann das Gerat zwecks Garantieveränderung in seinem Wohnsitzland/Heimatland registrierten, wenn diese Land auf dem Online-Registruergformular aufgeführnt und die Option gültig ist. Darüber hinaus muss der Verbraucher seine Zustimmung zur Speicherung der Daten geben, die online eingebehen werden müssen, und er muss die allgemeinen Geschäftsbedingungen akzeptieren. Die Bestätigung der Regelierung, die per E-Mail versandt wird, und die Originalrechnung mit dem Kaufdatum gelten als Beleg für die Garantieveränderung.
3. Die Garantiedeckt alle Defekte des Gerats während des Garantiezeitraums ab, die auf zum Zeitpunkt des Kaufs bestehende Verarbeitungs- oder Materialfehler zurückzuführen sind. Die Garantie beschrankt sich auf Reparatur und/oder Ersatz und beinhaltet keine anderen Verpflichtungen, insbesondere keinen Schadenersatz für Folge- oder Nebenschäden. Die Garantie gilt nicht, wenn das Gerat fehlerhaft eingesetzt wurde, gegenszlich zur Bedienungsanleitung eingesetzt wurde oder falsch angeschlossen wurde. Die Garantie gilt nicht für Folgenden:
4. Schaden am Gerat, die auf unkorrekte Wartung zurückzuführen sind
   Geräte, an denen Veränderungen vorgenommen wurden
5. Produkte, bei denen die ursprüngliche Identifizierung (Handelsmarke, Seriennummer) unleserlich gemacht, verändert oder entfern't wurde
6. Schaden durch Nichtbeachtung der Bedienungsanleitung
7. nicht-CE-zertifizierte Geräte
   Geräte, an denen durch nicht-qualifizierte Personen oder ohne vorherige Genehmigung von Techronic Industries Reparaturversuche vorgenommen wurden
   -Geräte, die an unkorrekte Energiequellen (Ampere, Volt, Freqenz) angeschlossen wurden
   Schaden durch äußere Einflüsse (chemisch, physisch, Stöße) oder Fremdstoffe
   normaler VerschleB von Ersatzteilen
   unangemessene Nutzung, Überlastung des Geräts
8. Nutzung nicht genehmigter Zubehörteile oder Ersatzteile
   mit dem Gerät gefelfte oder separat erworbene Zubehörteile.
   Dieras Ausschluss beinhaltet, ist aber nicht beschränk auf
   Schaubendreher-Bits, Bohreinsätze, Schleifscheiben, Sandpapier
   und Klingen, Seitenführungen
9. Komponenten (Ersatzteile und Zubehörteile), die natürlichen und normalen Verschleißerscheinungen unterworfen sind, einschiedlich aber nicht beschränkt auf : Service- und Wartungssätze, Kohlebursten, Lager, Spannfutter, SDS-Bohreraufnahme /Bit-Adapter, Netzkabel, Zusatzhandgriff, Transportkoffer, Schleifteller, Staubbeutel, Staubabsauroir, Filzunterlegscheiben, Bolzen und Federn von Schlagsgraubern usw.
10. Zum Service muss das Gerät zu einer von RYOBI autorisierten 4. Servicestation gebracht oder dorthin gesendet werden. Die Servicestationen für die einzelnen Länder sind in der folgenden Liste aufgefuhrt. In einigen Ländern sendet Ihr RYOBI-Handlier vor Ort das Gerät an das RYOBI-Serviceunternehmen. Beim Einsenden an die RYOBI-Servicestation solte das Gerät sich verpackt sein, ohne gefährliche Inhalte wie Benzin, und es soll mit der Adresse des Absenders und einer kurzen Beschreibung des Fehlers versehen sein.
11. Eine Reparatur bzw. ein Ersatz gemäß dieser Garantie ist kostenlos. Heraus ergibt sich wedener Ein Garantieveränderung noch der Beginn eines neuen Garantiezeitrains. Die ausgetauchen Ersatzteile oder Werkzeuge gehen in unser Eigentum über. In einigen Ländern müssen die Zustellgebühren oder die Versandkosten vom Absender gezahlt werden. Ihr gesetzlichen Rechte aus dem Kauf des Gerats bleiben hiervon unberührt.
12. These Garantie gilt in der Europäischen Union, der Schweiz, Island, 6 Norwegen, Liechtenstein, der Turkei und Russland.itte wenden Sie sich außerhalb dieser Gebiete an ihren autorisierten RYOBI-Handler, um festzustellen, ob eine andere Garantie gilt.

AUTORISIERTER KUNDENDIENST

Besuchen Sie http://de.rybitools.eu/header/service-and-support/service-agents, um einen autorisierten Kundendienst in ihrer Höhe zu finden.

CONDICIONES DE APLICACION DE LA GARANTIA DE RYOBI

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

DE KONFORMITÄTSERKLÄRUNG

Techtronic Industries GmbH

Hiermit erklaren wir, dass die Produkte

Schlagbohmaschine

Marke: RYOBI

ModelNumber: R18PD3

Seriennummernbereich: 46229702000001 - 46229702999999

den folgenden europäischen Richtlinien und harmonisierten Normen entspricht

2006/42/EC, 2014/30/EU, 2011/65/EU

EN 55014-1:2017, EN55014-2:2015, EN 62841-1:2015, EN 62841-2-1:2018

RoHS Dokumentation ist gemäß EN IEC 63000:2018 zusammengestellt

Todd Chipner

Sr. Director, Qualitat CPT und Regulierung und Sicherheit in Asien

Winnenden, Feb. 28, 2019

Autorisiert die technische Datei zu erstellen:

Alexander Krug. Geschäftsführer

Techtronic Industries GmbH

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

JIIOO,OTBETCTBEHHOE 3a NOIROTOBkyTexHnueckoJOKyMeHTaUM:

Alexander Krug, DuplekTop

Techtronic Industries GmbH

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

Autorizat sá completeness fişa tehnica:

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

Pinvarots sastadit tehnisko failu:

Alexander Krug, Izpildirektors

Techronic Industries GmbH

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

Jgaliotas sudaryi techninj faila:

Alexander Krug, Generalinis direktorius

Techtronic Industries GmbH

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

Ovlasten da sastavi tehnicku datoteku:

Alexander Krug, Direktor upravljanja

Techtronic Industries GmbH

Winnenden, Feb. 28, 2019

YnblHOMOeHO JINCe 3a CbCTaBHe HaTexHHueckn qain

Alexander Krug, YnpabnBaBau DnpekTOp

Techtronic Industries GmbH

Winnenden, Feb. 28, 2019

Pooblascena oseba za sestavo tehniche dokumentacije:

Alexander Krug, izvršni direktor

Techtronic Industries GmbH

Winnenden, Feb. 28, 2019

D03Bn Ha cKnadaaHHaTexHHo foAa

Alexander Krug, Kepyiouyn DupekTop

Techtronic Industries GmbH

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

Eouoioofo nme o aotpo y ouvtan tyvko apxieiou:

Alexander Krug, Arieuovuvu Suβouko

Techtronic Industries GmbH
