SH 2.5 E - Ρούτερ ALPINA - Δωρεάν εγχειρίδιο χρήσης

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SH 2.5 E ALPINA

1. Στάθµη ακουστικής πίεσης σύµφωνα µε την οδηγία 2000/14/EK

2. Σήµα συµµόρφωσης σύµφωνα µε την οδηγία 2006/42/ΕΚ

6. Όνοµα και διεύθυνση του Κατασκευαστή

. Τάση και συχνότητα τροφοδοσίας

8. Κωδικός προϊόντος

Αµέσως µετά την αγορά του µηχανήµατος, αντιγράψτε τους αριθµούς χαρακτηρισµού (3 - 4 - 5) στον ειδικό χώρο, στην τελευταία σελίδα του εγχειριδίου.

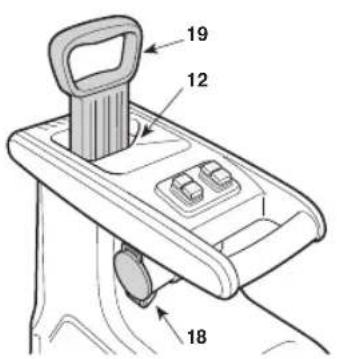

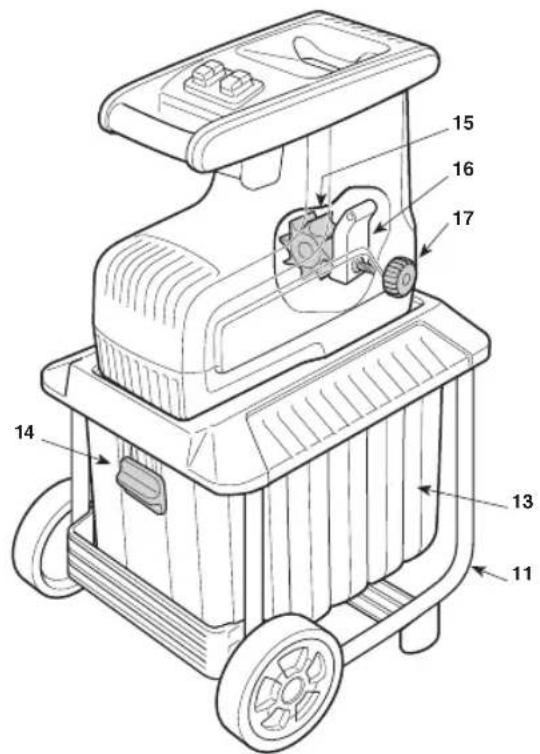

1. Πλαίσιο υποστήριξης 12. Χοάνη φορτίου 13. ∆οχείο περισυλλογής 14. Μάνταλο

σφαλείας του δοχείου 15. Κύλινδρος θραυστήρα 16. Πλάκα πίεσης 17. Ρυθµιστής πίεσης 18. Ηλεκτρικό φις 19. Μοχλός πίεσης Οι ηλεκτρικές συσκευές δεν πρέπει να διατίθενται µε τα οικιακά απορρίµµατα. Σύµφωνα µε την Ευρωπαϊκή Οδηγία 2002/96/ΕΚ σχετικά µε τα απορρίµµατα ηλεκτρικών και ηλεκτρονικών συσκευών και τους εθνικούς κανονισµούς για την εφαρµογή της, οι ηλεκτρικές συσκευές που έχουν ολοκληρώσει τον κύκλο ζωής τους πρέπει συγκεντρώνονται χωριστά µε σκοπό τη φιλική προς το περιβάλλον ανακύκλωσή τους. Αν η ηλεκτρικές συσκευές απορριφθούν σε µια χωµατερή ή στο έδαφος, οι βλαβερές ουσίες µπορεί να φτάσουν τον υδροφόρο ορίζοντα και να διεισδύσουν στην τροφική αλυσίδα, προκαλώντας βλάβες στην υγεία σας. Για λεπτοµερέστερες πληροφορίες σχετικά µε τη διάθεση του προϊόντος, απευθυνθείτε στον αρµόδιο φορέα για τη διάθεση των οικιακών απορριµµάτων ή στον Αντιπρόσωπο. ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΣΥΜΒΟΛΩΝ ΣΤΑ ΧΕΙΡΙΣΤΗΡΙΑ

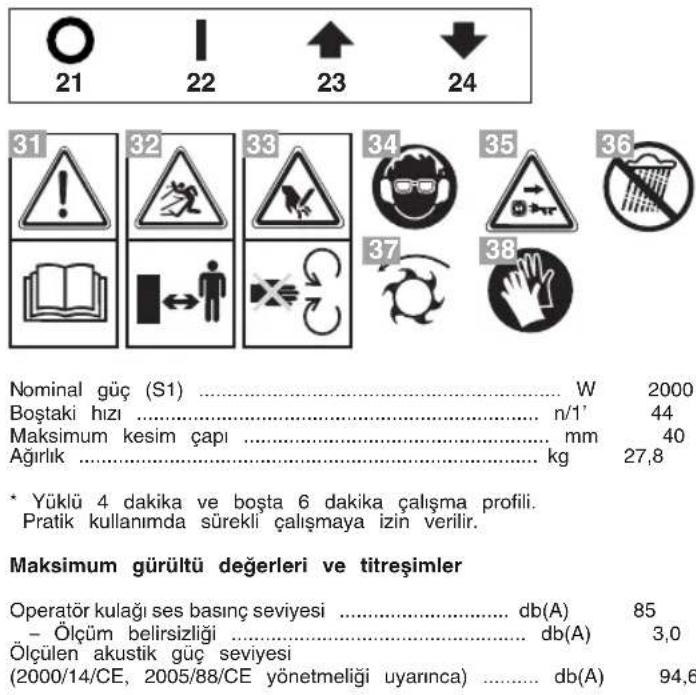

21. Σβήσιµο(Κόκκινο) 22. Κίνηση (Πράσινο)

23. Αναστροφή φοράς περιστροφής 24. Λειτουργική φορά περιστροφής

ΠΡΟ∆ΙΑΓΡΑΦΕΣ ΑΣΦΑΛΕΙΑΣ - Το µηχάνηµα σας θα πρέπει να χρησιµοποιείται µε προσοχή. Γι' αυτό το σκοπό πάνω στο µηχάνηµα υπάρχουν ιδεογράµµατα που σας υπενθυµίζουν τα κυριότερα προφυλακτικά µέτρα κατά τη χρήση. Η σηµασία τους εξηγείται παρακάτω. Συνιστάται επίσης να διαβάσετε µε προσοχή τους κανονισµούς ασφαλείας που αναφέρονται στο ειδικό κεφάλαιο του παρόντος εγχειριδίου. Αντικαθιστάτε τις κατεστραµµένες ή µη αναγνώσιµες πινακίδες.

31. Προσοχή: ∆ιαβάστε τις οδηγίες χρήσεως πριν χρησιµοποιήσετε το µηχάνηµα.

32. Προσοχή: Μην αφήνετε να πλησιάσει κανέναν.

33. Προσοχή: Περιστρεφόµενη λεπίδα.Μην πλησιάζετε χέρια ή πόδια στα ανοίγµατα

όταν ο κινητήρας βρίσκεται σε λειτουργία.

34. Προσοχή: Μην ανεβαίνετε στο δοχείο περισυλλογής.

35. Προσοχή: Αναµείνατε την απενεργοποίηση των οργάνων σε κίνηση, πριν από

κάθε παρέµβαση στο µηχάνηµα.

36. Προσοχή: Μην αφήνετε το µηχάνηµα εκτεθειµένο στη βροχή (ή στην υγρασία).

37. Προσοχή: Χρησιµοποιείτε προστατευτικά ακοής, γυαλιά προστασίας και µάσκα

38. Προσοχή: χρησιµοποιείτε προστατευτικά γάντια κατά την εργασία.

Τεχνικά χαρακτηριστικά Τάση και συχνότητα τροφοδοσίας ........................................... V/Hz 230-240/50 Ονοµαστική ισχύς (S6-40%)* ........................................................ W 2500 Ονοµαστική ισχύς (S1) ................................................................. W 2000 Ταχύτητα εν κενώ ....................................................................... n/1’ 44 Μέγιστη επιτρεπτή διάµετρος .................................................... mm 40 Βάρος ........................................................................................... kg 27,8

• Προφίλ εργασίας 4 λεπτών υπό φορτίο και 6 λεπτών εν κενώ. Κατά την πρακτική χρήση επιτρέπεται η συνεχής λειτουργίας. Μέγιστες τιµές θορύβου και δονήσεων Στάθµη ακουστικής πίεσης στα αυτιά του χειριστή ................. db(A) 85 – Αβεβαιότητα µέτρησης .................................................... db(A) 3,0 Στάθµη µετρηµένης ακουστικής πίεσης (σύµφωνα µε την οδηγία 2000/14/EK, 2005/88/EK) ............... db(A) 94,6

Α ΤΗΡΟΥΝΤΑΙ ΠΡΟΣΕΚΤΙΚΑ ∆ΙΑΒΆΣΤΕ ΠΡΟΣΕΚΤΙΚΆ ΤΙΣ Ο∆ΗΓΊΕΣ ΠΡΙΝ ΧΡΗΣΙΜΟΠΟΙΉΣΕΤΕ ΤΟ ΜΗΧΆ- ΝΗΜΑ. ∆ΙΑΤΗΡΗΣΤΕ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΣΥΜΒΟΥΛΗ

ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ - Χρησιµοποιήσατε το µηχάνηµα αποκλειστικά για το σκοπό που προορίζεται, δηλαδή για την θραύση κλαδιών και θά-

νων διαµέτρου µέχρι 40 mm. Οποιαδήποτε άλλη χρήση µπορεί να είναι επι-

ίνδυνη και να προξενήσει τραυµατισµούς και/ή ζηµιές σε αγαθά.

• ΑΚΑΤΑΛΛΗΛΗ ΧΡΗΣΗ - Ως ακατάλληλη χρήση (σαν παράδειγµα, αλλά όχι µόνο) θεωρείται:

η χρήση του µηχανήµατος για θραύση υλικού µη φυτικής προέλευσης. – η άνοδος στο µηχάνηµα ή στο δοχείο. – η χρήση του µηχανήµατος για την µετακίνηση αντικειµένων.

• ΥΠΟΛΕΙΠΟΜΕΝΟΣ ΚΙΝ∆ΥΝΟΣ - Aκόµα και µε την σωστή χρήση του µηχανή-

ατος, µπορεί να υφίστανται καταστάσεις υπολειπόµενου κινδύνου.Πιθανές κα- ταστάσεις κινδύνου µπορεί να πραγµατοποιηθούν από (σαν παράδειγµα, αλλά

αστάθεια στις απρόβλεπτες κινήσεις του µηχανήµατος κατά την διάρκεια της

αποβολή λίθων ή άλλων υλικών που ατυχώς εισήχθησαν ανάµεσα στα κλα-

– σπάσιµο ή µη ελεγχόµενες κινήσεις των κλαδιών κατά την διάρκεια της ει-

αγωγής, µε τραυµατισµούς στα άκρα ή στα µάτια. – µη ελεγχόµενη αποβολή των κλαδιών από την χοάνη φορτίου µετά από την αντιστροφή περιστροφής.

• Αυτή η συσκευή δεν είναι κατάλληλη για χρήση από παιδιά και άτοµα µε µει- ωµένες φυσικές και διανοητικές ικανότητες ή χωρίς πείρα και γνώση, χωρίς την επιτήρηση ή τις οδηγίες από άτοµο υπεύθυνο για την ασφάλειά τους. Τα παιδιά θα πρέπει να επιτηρούνται ώστε να βεβαιώνεται ότι δεν παίζουν µε την συσκευή.

1) ∆ιαβάστε προσεκτικά τις οδηγίες.Μάθετε καλά τους λεβιέδες και τη χρήση

του µηχανήµατος. Μάθετε να σταµατάτε γρήγορα τον κινητήρα.

• Επιπλέον: – Να θυµάστε ότι ο χειριστής ή ο χρήστης είναι υπεύθυνος για τα ατυχήµατα και τα απρόοπτα που µπορεί να συµβούν σε άλλα άτοµα ή στην ιδιοκτησία τους.

1) Μην επιτρέπετε να χειρίζονται το µηχάνηµα παιδιά ή άτοµα που δεν γνωρίζουν

το χειρισµό του µηχανήµατος.

2) Μη χρησιµοποιείτε το µηχάνηµα όταν υπάρχουν άτοµα κοντά

3) Φορέστε προστατευτικά ακοής, µάσκα κατά της σκόνης και προστατευτικά γυα-

λιά για όλο το χρονικό διάστηµα της χρήσης του µηχανήµατος.

4) Αποφύγετε την χρήση ενδυµάτων µε αιωρούµενα µέρη, ή που διαθέτουν κορ-

5) Χρησιµοποιήστε το µηχάνηµα µόνο σε ανοικτό χώρο (δηλαδή όχι κοντά σε ένα

τοίχο ή άλλο στερεό αντικείµενο) και σε µια επιφάνεια σκληρή και επίπεδη.

6) Μην χρησιµοποιείτε το µηχάνηµα σε µια πλακοστρωµένη επιφάνεια, που έχει

απλωθεί χαλίκι και το υλικό αποβολής µπορεί να προκαλέσει τραυµατισµούς.

7) Πριν θέσετε σε λειτουργία το µηχάνηµα, ελέγξατε ότι όλες οι βίδες, τα παξι-

µάδια και τα µπουλόνια καθώς και άλλα όργανα στήριξης είναι κατάλληλα σφιγ- µένα και ότι οι προστασίες και οι θωρακίσεις βρίσκονται στην θέση τους. Αντικα- θιστάτε τις κατεστραµµένες ή µη αναγνώσιµες πινακίδες.

• Επιπλέον: – Πριν τη χρήση ελέγχετε εάν το ηλεκτρικό καλώδιο και οι προεκτάσεις έχουν υποστεί ζηµιές ή έχουν φθαρεί λόγω γήρανσης. Αποσυνδέστε αµέσως το φις από την πρίζα εάν υποστεί ζηµιά το καλώδιο κατά την χρήση. ΜΗΝ ΑΓΓΙΖΕΤΑΙ ΤΟ ΚΑΛΩ∆ΙΟ ΠΡΙΝ ΑΠΟ ΤΗΝ ΑΠΟΣΥΝ∆ΕΣΗ ΑΠΟ ΤΗΝ ΠΡΙΖΑ ΡΕΥΜΑΤΟΣ. Μην χρησιµοποιείτε την µηχανή αν το καλώδιο προέκτασης έχει καταστραφεί ή ξεφτίσει.

1) Πριν από την εκκίνηση του µηχανήµατος, βεβαιωθείτε ότι η χοάνη φορτίου εί-

2) Κρατήστε το κεφάλι και το σώµα µακριά από το στόµιο εισαγωγής.

3) Μην εισάγετε χέρια ή άλλα µέρη του σώµατος ή ιµατισµό στην αίθουσα πλή-

ρωσης, στο κανάλι φορτίου ή κοντά στα εξαρτήµατα σε κίνηση.

4) Μείνετε πάντα σε ισορροπία και σε σταθερή θέση για όλο το χρονικό διά-

στηµα της χρήσης.Μην γέρνετε.Κατά την εισαγωγή του υλικού µην κάθεστε ποτέ σε µια θέση πιο υψηλή σε σχέση µε την βάση του µηχανήµατος.

5) Κατά την λειτουργία του µηχανήµατος, µείνετε πάντα µακριά από την ζώνη εκ-

6) Κατά την εισαγωγή του υλικού, δώστε ιδιαίτερη προσοχή ώστε να µην υπάρ-

χουν µεταλλικά αντικείµενα, πέτρες, φιάλες, µπουκάλια ή άλλα ξένα σώµατα

7) Αν το σύστηµα κοπής χτυπήσει σε ξένα αντικείµενα ή αν το µηχάνηµα παρά-

γει παράξενους θορύβους ή ανώµαλες δονήσεις, σβήστε άµεσα τον κινητήρα και αφήστε το µηχάνηµα να σβήσει. Αποσυνδέστε το σωλήνα του δικτύου και πραγ- µατοποιήστε τις παρακάτω διαδικασίες: – βεβαιωθείτε ότι το µηχάνηµα δεν είναι κατεστραµµένο. – ελέγξατε και σφίξτε κάθε λασκαρισµένο στοιχείο. C) ΚΑΤΑ ΤΗ ΧΡΗΣΗ B) ΠΡΟΚΑΤΑΡΚΤΙΚΕΣ ΕΝΕΡΓΕΙΕΣ A) ΕΚΠΑΙ∆ΕΥΣΗ

– αντικαταστήστε ή επιδιορθώστε τα κατεστραµµένα εξαρτήµατα µε εξαρτήµατα

ου έχουν ισοδύναµη ποιότητα.

) Μην αφήνετε ποτέ το υλικό υπό επεξεργασία στο εσωτερικό της ζώνης εκ- φόρτωσης, γιατί αυτό θα µπορούσε να εµποδίσει την σωστή εκφόρτωση και να

ροκαλέσει την επιστροφή του υλικού στο στόµιο της εισαγωγής.

) Αν το µηχάνηµα παρεµποδιστεί, απενεργοποιήστε τον κινητήρα και αφαιρέστε το φις πριν από την έναρξη της αφαίρεσης των θραυσµάτων από το στόµιο της εισαγωγής και από το κανάλι εκφόρτωσης.∆ιατηρήστε τον κινητήρα ελεύθερο από

α θραύσµατα και άλλες συσσωρεύσεις για την αποφυγή της καταστροφής του κι- νητήρα ή τον κίνδυνο πυρκαγιάς.Θυµηθείτε ότι, στους κινητήρες ανάφλεξης, κατά την εκκίνηση εισέρχεται σε λειτουργία και το σύστηµα κοπής.

10) ∆ιατηρήστε συναρµολογηµένα και σε καλή κατάσταση όλα τα καπάκια και τους

11) Μην µετατρέπετε τις ρυθµίσεις του συστήµατος ρύθµισης του κινητήρα . Το

σύστηµα ελέγχει την µέγιστη ταχύτητα για την ασφαλή λειτουργία και προστα-

εύει τον κινητήρα και όλα τα κινητά µέρη από ζηµιές που µπορεί να πραγµατο-

οιηθούν από υπερβολική ταχύτητα.Σε περίπτωση προβληµάτων επικοινωνήστε µε την υπηρεσία τεχνικής υποστήριξης.

2) Μην µεταφέρετε το µηχάνηµα µε τον κινητήρα αναµµένο.

13) Πριν εγκαταλείψετε την περιοχή εργασίας, σβήστε τον κινητήρα και αφαιρέ-

4) Μην δίνετε κλίση στο µηχάνηµα µε τον κινητήρα ενεργοποιηµένο.

• Επιπλέον: – Μην χρησιµοποιείτε το µηχάνηµα αν ο διακόπτης είναι ελαττωµατικός και δεν είναι σε θέση να ανάψει και να σβήσει κανονικά το µηχάνηµα. – Μην αγγίζετε το καλώδιο της επέκτασης και το φις µε τα χέρια βρεγµένα. – Μην πατάτε και µην τραβάτε το καλώδιο της προέκτασης.

Σβήστε το µηχάνηµα και αφαιρέστε το καλώδιο τροφοδοσίας:

κάθε φορά που αφήνετε αφύλακτο το µηχάνηµα,

πριν αφαιρέσετε το πρόβληµα που προκάλεσε το µπλοκάρισµα και απελευθε- ρώσετε το κανάλι εκκένωσης. ΠΡΟΣΟΧΗ - Σε περίπτωση ζηµιών ή ατυχηµάτων κατά την διάρκεια της εργασίας, σβήστε αµέσως τον κινητήρα.Σε περίπτωση ατυχηµάτων µε τραυµατισµούς προ- σωπικού ή τρίτων, ενεργοποιήστε άµεσα τις πιο κατάλληλες διαδικασίες πρώτων βοηθειών ή πηγαίνετε στο Νοσοκοµείο. Αφαιρέστε σχολαστικά τα θραύσµατα που µπορεί να προξενήσουν τραυµατισµούς ή ζηµιές σε ανθρώπούς ή ζώα αν δεν επιτηρούνται.

1) Όταν το µηχάνηµα είναι απενεργοποιηµένο για συντήρηση, έλεγχο και απο-

θήκευση ή για την αντικατάσταση ενός παρελκόµενου, βεβαιωθείτε ότι η πηγή της ενέργειας δεν είναι πια συνδεδεµένη και ότι το φις έχει αφαιρεθεί. Βεβαιωθείτε ότι όλα τα εξαρτήµατα σε κίνηση είναι ακίνητα.Αφήστε το µηχάνηµα να παγώσει πριν από κάθε παρέµβαση συντήρησης, ρύθµισης, κλπ.

2) Αφήστε το µηχάνηµα να παγώσει πριν την αποθηκεύσετε.

3) Κατά την διάρκεια της συντήρησης του συστήµατος κοπής, λάβετε υπόψη σας

ότι αν η τροφοδοσία έχει αποσυνδεθεί εξαιτίας της λειτουργίας του διακόπτη ασφαλείας της προστασίας, το σύστηµα κοπής µπορεί να αφαιρεθεί από το σύ- στηµα χειροκίνητα.

• Επιπλέον: – Τα εξαρτήµατα που υπόκεινται σε φθορά θα πρέπει να αντικαθίστανται από ένα εξειδικευµένο κέντρο.

1) Η µόνιµη σύνδεση οποιασδήποτε ηλεκτρικής συσκευής στο ηλεκτρικό δίκτυο

ενός κτιρίου πρέπει να γίνει από έναν έµπειρο ηλεκτρολόγο, σύµφωνα µε τους ισχύοντες κανονισµούς.Μία λανθασµένη σύνδεση µπορεί να προκαλέσει σοβαρά τραύµατα, ακόµα και θάνατο.

2) ΠΡΟΣΟΧΗ: ΚΙΝ∆ΥΝΟΣ! Υγρασία και ηλεκτρισµός δεν συµβιβάζονται:

– Η σύνδεση των ηλεκτρικών καλωδίων πρέπει να εκτελείται σε στεγνό µέρος. – ποτέ µην ακουµπάτε µια ηλεκτρική πρίζα ή ένα καλώδιο σε βρεγµένες περιοχές (λακκούβες µε νερό ή υγρό χορτάρι). – οι συνδέσεις µεταξύ καλωδίων και πρίζας πρέπει να είναι αδιάβροχες. Χρησι- µοποιείτε προεκτάσεις µε αδιάβροχες πρίζες, που θα βρείτε εύκολα στην αγορά.

3) Η ποιότητα των ηλεκτρικών καλωδίων πρέπει να είναι τουλάχιστον τύπου

H05RN-F ή H05VV-F µε ελάχιστη διατοµή 1,5 mm

και µέγιστο συνιστώµενο µή- κος 25 m.

4) Η τροφοδοσία του µηχανήµατος πρέπει να γίνεται µέσω διαφορικού διακόπτη

(RCD - Residual Current Device[Συσκευή υπολειπόµενου ρεύµατος]) µε ρεύµα επέµβασης κάτω από 30 mA.

5) Χρησιµοποιήστε µια πρίζα ρεύµατος µε τάση και συχνότητα που αντιστοιχούν

σε εκείνες που υποδεικνύονται στην ετικέτα και µε κατάλληλη απόδοση για την απορρόφηση.

1) Κάθε φορά που είναι αναγκαίο να µετακινήσετε, να ανυψώσετε, να µεταφέρετε

ή να γείρετε το µηχάνηµα θα πρέπει: – φορέστε ανθεκτικά γάντια εργασίας, – πιάστε το µηχάνηµα σε σηµεία που προσφέρουν ασφαλές κράτηµα λαµβάνον- τας υπόψη το βάρος και την κατανοµή του, – χρησιµοποιήστε κατάλληλο αριθµό ατόµων για το βάρος του µηχανήµατος, τα χαρακτηριστικά του µεταφορικού µέσου ή του σηµείου φόρτωσης και εκφόρ-

2) Κατά τη µεταφορά, στερεώστε κατάλληλα το µηχάνηµα µε σχοινιά ή αλυσίδες.

D) ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΘΗΚΕΥΣΗ F) ΜΕΤΑΦΟΡΑ ΚΑΙ ΜΕΤΑΚΙΝΗΣΗ E) ΕΠΙΠΡΟΣΘΕΤΕΣ ΠΡΟΕΙ∆ΟΠΟΙΗΣΕΙΣ40 Ο∆ΗΓΙΕΣ ΧΡΗΣΗΣ ΣΗΜΕΙΩΣΗ - Η αντιστοιχία µεταξύ των αναφορών του κειµέ- νου και των αντίστοιχων εικόνων (στις σελ. 2 - 3 και ακόλου- θες) βασίζεται στον αριθµό που προηγείται κάθε παραγράφου. ΣΗΜΕΙΩΣΗ - Το µηχάνηµα µπορεί να διατίθεται µε ορι- σµένα εξαρτήµατα µονταρισµένα. ΠΡΟΣΟΧΗ - Η αποσυσκευασία και η ολοκλήρωση της συ- ναρµολόγησης πρέπει να γίνονται πάνω σε µια επίπεδη και σταθερή επιφάνεια, µε επαρκή χώρο για τη µετακί- νηση του µηχανήµατος και των υλικών συσκευασίας, χρησιµοποιώντας πάντα τα κατάλληλα εργαλεία. Η απόρ- ριψη των υλικών συσκευασίας πρέπει να γίνεται σύµ- φωνα µε την ισχύουσα νοµοθεσία. Συναρµολόγηση του µηχανήµατος Πιάστε την κεφαλή λειτουργίας (1) όπως υποδεικνύεται και το- ποθετήστε την επάνω από το πλαίσιο (2) δίνοντας προσοχή ώστε να εισάγετε το προεξέχον µέρος (3) στο ειδικό έδρανο (4). Σφίξτε µέχρι τέλους τα τέσσερα πόµολα (5). Συναρµολογήσατε τους τροχούς (6) χρησιµοποιώντας τους πείρους (7), τις ροδέλες (8) και τις κοπίλιες ακολουθώντας πι- στά την ενδεδειγµένη σειρά. Εφαρµόστε το κάλυπτρο του τροχού (10) εισάγοντας τις γλωσ- σίδες (11 ) στα ειδικά έδρανα (12). ΣΗΜΑΝΤΙΚΟ - Μετά το τέλος της συναρµολόγησης, είναι ανα- γκαίο να εκτελέσετε τις ρυθµίσεις της απόστασης ανάµεσα στην πλάκα πίεσης και τον κύλινδρο θραυστήρα, όπως υπο- δεικνύεται στο σηµείο 4.1. Εντολέας κινητήρα Ο κινητήρας ελέγχεται από δυο πλήκτρα: – Πράσινο πλήκτρο (1- I ) = Κίνηση – Κόκκινο πλήκτρο (2-O) = Σβήσιµο Σε περίπτωση έλλειψης ρεύµατος, η συσκευή σβήνει.Για να ξα- νανάψετε τον κινητήρα, θα πρέπει να πατήσετε και πάλι το πράσινο κουµπί (1). Μεταγωγέας της φοράς περιστροφής Η φορά της περιστροφής ελέγχεται από δυο πλήκτρα: – Μαύρο πλήκτρο (3-▼) = Λειτουργική φορά περιστροφής, δι- ευκολύνει την εισαγωγή του υλικού. – Μαύρο πλήκτρο (4-▲) = Περιστροφή µε αντίθετη φορά για την απελευθέρωση του υλικού που έχει µπλοκάρει. Η κατάσταση της αντίθετης περιστροφής υποδει- κνύεται από την έναυση ενός led (5). Κατά την εκκίνηση του κινητήρα, ρυθµίζεται αυτόµατα η φορά της λειτουργικής περιστροφής που διευκολύνει την εισαγωγή του υλικού.

2. ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΧΕΙΡΙΣΤΗΡΙΩΝ

1. ΤΕΛΕΙΩΣΤΕ ΤΗ ΣΥΝΑΡΜΟΛΟΓΗΣΗ

• Χρησιµοποιήστε το µηχάνηµα σε επίπεδο έδαφος, δια- τηρώντας τα πόδια στο ίδιο επίπεδο των τροχών.

• Εκκινώντας την µηχανή µπορεί να πραγµατοποιηθούν πτώ- σεις τάσης. Για την αποφυγή ενδεχόµενων ανωµαλιών στις συνδεδεµένες συσκευές στο δίκτυο τροφοδοσίας, βεβαι- ωθείτε ότι η ίδια έχει εµπέδηση µικρότερη από 0,42 Ohm.

• Σε περίπτωση που ο κινητήρας υπερθερµανθεί και σταµα- τήσει κατά τη διάρκεια της εργασίας, πρέπει να περιµένετε περίπου 5 λεπτά πριν τον ξαναθέσετε σε λειτουργία. Προετοιµασία του µηχανήµατος Τακτοποιήστε το δοχείο περισυλλογής (1) στον υποκείµενο χώρο από την µηχανή και τραβήξτε προς τα επάνω την λαβή ασφαλείας (2) για φραγή και δώστε την έγκριση εκκίνησης του

Αν η λαβή δεν τοποθετηθεί κατάλληλα, ο κινητήρας δεν εκκι-

Σύνδεση της µηχανής Συνδέστε σωστά την πρίζα του καλωδίου επέκτασης (11) στην πρίζα (12) του µηχανήµατος όπως υποδεικνύεται και στην συ- νέχεια συνδέστε το φις της επέκτασης στην πρίζα του ρεύµα- τος (13). Εκκίνηση του κινητήρα και λειτουργία χρήσης Για την εκκίνηση του κινητήρα, πατήστε το πράσινο πλήκτρο (1- I ). Εισάγετε το υλικό προς θραύση πάντα από την δεξιά πλευρά διαµέσου της οπής πλήρωσης της χοάνης (2). Σε περίπτωση ανάγκης, η κίνηση του υλικού µπορεί να διευ- κολυνθεί από την χρήση του ειδικού µοχλού συµπίεσης. Οδηγίες για την θραύση

• Αποφύγετε την θραύση βρεγµένου υλικού.

• Σπάστε τα κλαδιά µε πολλές διακλαδώσεις και αφαιρέστε τους πλαϊνούς βλαστούς.

• Μη πραγµατοποιείτε την θραύση κλαδιών µε διάµετρο µε- γαλύτερη από 4 cm. Σύµφωνα µε τον τύπο και την φρε- σκάδα του ξύλου µπορεί να είναι αναγκαία η µείωση της µέ- γιστης διαµέτρου των κλαδιών προς επεξεργασία.

• Εισάγετε πάντα µια µικρή ποσότητα υλικού για να µην φρά- ξετε την χοάνη φορτίου.

• Αποφύγετε την φραγή του στοµίου εκκένωσης για να µην προκαλέσετε την άνοδο του υλικού θραύσης από την χοάνη

• Θρυµµατίστε τα υπολείµµατα του κήπου µόνο σε µικρές πο- σότητες, ειδικά αν είναι υγρά και βρεγµένα. Εναλλάξτε µε τα κλαδιά για την αποφυγή αποφράξεων.

• Μην θρυµµατίζετε υπολείµµατα της κουζίνας ή άλλα υλικά µη στερεής υφής. Σηµαντικές προτάσεις

• Μην αφήνετε µεγάλα µήκη στα κλαδιά προς θραύση για την αποφυγή τραυµατισµών κατά τον κυµατισµό τους.

3. ΧΡΗΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

Εκκένωση του δοχείου Το υλικό του θρυµµατισµού στο δοχείο περισυλλογής δεν θα πρέπει να ανακτά ένα επίπεδο πολύ ψηλό στην ζώνη της απο- βολής, αν πραγµατοποιηθεί κάτι τέτοιο, το υλικό που έχει είδη θρυµµατιστεί θα βουλώσει το κανάλι εκκένωσης, µε επιστροφή του υλικού διαµέσου του ανοίγµατος πλήρωσης. Για να αφαιρέσετε ή να εκκενώσετε το δοχείο, σταµατήστε τον κινητήρα, χαµηλώστε τον λεβιέ ασφαλείας (1) και αφαιρέστε το δοχείο (2). Μπλόκο του υλικού Σε περίπτωση φραγής του υλικού προς θρυµµατισµό, η ανα- στροφή της φοράς περιστροφής του κινητήρα επιτρέπει την απελευθέρωση του κυλίνδρου θραυστήρα. Γι’ αυτό το σκοπό: – αντιστρέψατε την φορά της περιστροφής πατώντας το µαύρο πλήκτρο (4-▲), δίνοντας προσοχή στην άνοδο του υλι- κού εισαγωγής. – µετά την λύση του προβλήµατος φραγής, πατήστε το µαύρο πλήκτρο (3-▼) για την επαναφορά της λειτουργικής φοράς περιστροφής. Σταµατήστε τον κινητήρα και αποσυνδέστε την ηλεκτρική τρο- φοδοσία σε περίπτωση που καταστεί αναγκαία η απελευθέ- ρωση του στοµίου και του καναλιού εκφόρτωσης του υλικού. Τέλος της εργασίας Μετά το τέλος της εργασίας, απενεργοποιήστε τον κινητήρα πατώντας το κόκκινο πλήκτρο (2-O). Aποσυνδέστε την προέκταση (11) ΠΡΙΝ την γενική πρίζα (13) και META από το φις της µηχανής (12). Αφαιρέστε και εκκε- νώστε το δοχείο. ΣΗΜΑΝΤΙΚΟ - Η τακτική και επιµελής συντήρηση είναι απαραίτητη για να διατηρείται το επίπεδο ασφαλείας και οι αρχικές επιδόσεις του µηχανήµατος µε την πάροδο του χρόνου. Φυλάσσετε την µηχανή σε στεγνό µέρος. Αποσυνδέστε το µηχάνηµα από το ηλεκτρικό δίκτυο πριν από την έναρξη κάθε επέµβασης καθαρισµού, συντήρη- σης ή ρύθµισης του µηχανήµατος.

1) Φορέστε ανθεκτικά γάντια εργασίας πριν από κάθε επέµ-

βαση καθαρισµού, συντήρησης ή ρύθµισης του µηχανήµα-

2) Μετά από κάθε χρήση, αφαιρέστε το δοχείο περισυλλογής

και ξανακαθαρίστε τα θραύσµατα που έχουν παραµείνει στο στόµιο εκκένωσης.

3) Μετά από κάθε χρήση, εφαρµόστε στον κύλινδρο θρυµµα-

τισµού µια στρώση λαδιού σπρέι βιοδασπώµενου, για την συντήρηση του µετάλλου από την διάβρωση.

4) Βεβαιωθείτε ότι οι είσοδοι αέρα είναι πάντοτε ελεύθερες

5) Μη χρησιµοποιείτε νερό υπό πίεση για να µη βρέξετε το µο-

τέρ και τα ηλεκτρικά εξαρτήµατα.Μην χρησιµοποιείτε δια- βρωτικά υγρά για τον καθαρισµό εξαρτηµάτων από πλα-

6) Ποτέ µην προσπαθείτε να κάνετε δύσκολες επισκευές χω-

ρίς να έχετε τα µέσα και τις απαραίτητες τεχνικές γνώ- σεις. Κάθε επέµβαση που γίνει άσχηµα, ακυρώνει αυτό- µατα την εγγύηση και απαλλάσσει τον Κατασκευαστή από κάθε ευθύνη.

4. ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΘΗΚΕΥΣΗ

Ρύθµιση της απόστασης Η ρύθµιση της απόστασης ανάµεσα στην πλάκα πίεσης (2) και το ρολό του θρυµµατιστή (3) θα πρέπει να πραγµατοποιείται πριν από την χρήση της µηχανής για πρώτη φορά. Στην συνέ- χεια είναι αναγκαία µόνο όταν ο θρυµµατισµός είναι ατελής. Για την µετακίνηση της πλάκας στην άρτια θέση (2) σε σχέση µε τον κύλινδρο (3), θα πρέπει: – να ανάψετε τον κινητήρα για την ενεργοποίηση του κυλίν- δρου θραυστήρα (3). – να περιστρέψετε αργά το βολάν (1 ) δεξιόστροφα για να προ- σεγγίσετε την πλάκα (2) στον κύλινδρο (3) µέχρι να νιώσετε θόρυβο τριψίµατος ανάµεσα στα δυο µέρη, που συνοδεύεται από την έξοδο µικρών µεταλλικών ρινισµάτων από την χο- άνη εκκένωσης. Αποφύγετε πολύ έντονη επαφή για να µην φθαρεί η πλάκα χω-

Η προστασία του περιβάλλοντος πρέπει να αποτελεί µια ση- µαντική και πρωταρχική πλευρά στη χρήση του µηχανήµατος, προς όφελος της πολιτισµένης συµβίωσης και του περιβάλ- λοντος στο οποίο ζούµε. – Αποφύγετε την πρόκληση ενοχλήσεων στους γείτονες. – Τηρείτε αυστηρά την τοπική νοµοθεσία για τη διάθεση των υλικών από την κοπή. – Τηρείτε αυστηρά την τοπική νοµοθεσία για τη διάθεση υλι- κών συσκευασίας, λαδιών, βενζίνης, µπαταριών, φίλτρων, ελαττωµατικών εξαρτηµάτων και οποιουδήποτε στοιχείου µπορεί να µολύνει το περιβάλλον.Αυτά τα απορρίµµατα δεν πρέπει να διατίθενται µε τα οικιακά απορρίµµατα, αλλά πρέ- πει να συγκεντρώνονται χωριστά και να παραδίδονται στα ει- δικά κέντρα συλλογής, που θα φροντίσουν για την ανακύ- κλωση των υλικών. – Εάν αποφασίσετε να µην ξαναχρησιµοποιήσετε το µηχά- νηµα, µην το εγκαταλείπετε στο περιβάλλον, αλλά απευ- θυνθείτε σε ένα εξουσιοδοτηµένο κέντρο περισυλλογής σύµ- φωνα µε την ισχύουσα νοµοθεσία. Σε περίπτωση που έχετε αµφιβολίες ή κάποιο πρόβληµα, µη δι- στάσετε να απευθυνθείτε στον Αντιπρόσωπό µας.

5. ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ42
